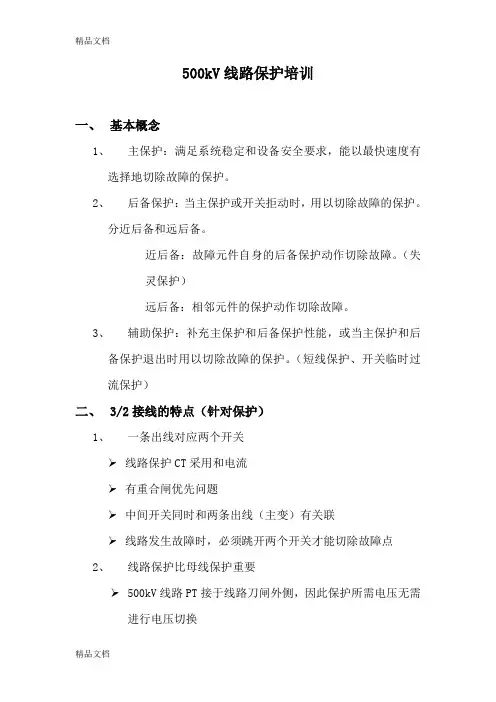

500kV线路保护培训
一、基本概念
1、主保护：满足系统稳定和设备安全要求，能以最快速度有
选择地切除故障的保护。
2、后备保护：当主保护或开关拒动时，用以切除故障的保护。
分近后备和远后备。
近后备：故障元件自身的后备保护动作切除故障。（失
灵保护）
远后备：相邻元件的保护动作切除故障。
3、辅助保护：补充主保护和后备保护性能，或当主保护和后
备保护退出时用以切除故障的保护。（短线保护、开关临时过
流保护）
二、3/2接线的特点（针对保护）
1、一条出线对应两个开关
线路保护CT采用和电流
有重合闸优先问题
中间开关同时和两条出线（主变）有关联
线路发生故障时，必须跳开两个开关才能切除故障点
2、线路保护比母线保护重要
500kV线路PT接于线路刀闸外侧，因此保护所需电压无需进行电压切换
500kV母线PT只安装在A相，用于开关检同期；而500kV 线路PT采用A、B、C三相。
500kV母差保护无母线复合电压闭锁条件，只要差动元件动作，即可出口跳闸，切除所有连接在该段母线上的开关。
由于采用3/2接线方式，因此当母差保护动作切除所有连接在该段母线上的开关，并不影响对线路的供电，因此
500kV母差保护应保证其可靠性，一旦母差保护拒动，则
后果不堪设想。
3、有出线闸刀的接线方式需配置短线保护
保证在线路停运而开关完整运行的特殊方式下，引线范围内发生故障，有快速保护动作切除故障。
三、500kV线路保护介绍
（一）通道介绍
500kV通道按类型可分为：
1、载波通道
采用相—相耦合，一般取A、B两相。载波机工作原理采用移频键控方式，即：正常发监频，故障时，频率跃变，发跳频，通道中传送的为允许信号。
载波通道按照通道传输延时又可分为快速通道和慢速通道。
(1)慢速通道：
传输远方跳闸信号的通道
(2) 快速通道
传输线路保护允许信号的通道。当线路发生AB相间故障时，由于载波通道的高频加工设备是A、B相－相耦合，故通道中的允许信号无法传到对侧，这种特殊方式下，载波机监频消失，同时无法受到跳频，则载波机将发送UNBLOCKING命令150ms,保护装置此时若判为正方向相间故障，则高频保护快速动作。
2、光纤通道
光纤PCM通道、光纤2M通道和光纤专用芯通道，采用光纤通道的保护装置一般为分相电流差动保护。
（二）保护具体配置
1、主保护双重化:
2、阶段式后备距离双重化（包括三段式相间距离和三段式接地距
离）
3、反时限方向零流保护双重化
4、远方跳闸就地判别装置
根据国网公司最新典型设计要求，远方跳闸必须加装就地判别装置，该装置和线路保护组在一面屏上，双重化配置。
（三）全线速动保护的构成
（1）载波通道（高频保护）
500kV线路保护采用允许式、相－相耦合方式
正常情况高频允许式保护动作条件：
1)本侧正方向元件动作
2)收到对侧允许信号
UNBLOCKING方式（内部多相故障，通道被堵塞）
满足条件：
1)监频消失；
2)跳频没有出现；
3)两相及以上故障；
采取措施：
●短时开放本侧保护（150ms内），在此时间若本侧正方
向元件动作则快速出口，若不动150ms后闭锁保护；
（2）光纤通道（分相电流差动、高频保护）
光纤的架设方式有两种：
OPGW――地线复合光缆；
ADSS――支撑式光缆
专用光纤芯（线路长度<50km）
专用光纤芯＋放大器（线路长度50km~100km）
复用PCM
PCM是脉冲编码技术，将64k的电信号转换成2M的电信号。
四、500kV线路保护运行说明
1、总则
a. 带有电压的电气设备或线路，不允许在无保护状态下运行；
b. 系统运行中，保护定值一般以整定单为准，如有特殊情况
需对定值进行调整，参照继电保护的临时整定单或特殊说明。
c. 需要在线路保护复用通道设备上工作，必须履行申请手续，
严格按有关规定执行；
d. 对继电保护运行设备严格按现场运行规程进行具体操作；
e. 保护装置投运时应先投装置电源，最后投出口压板；退时
与投相反。
2、线路保护运行说明
（1）运行状态
a. 全线速动保护：４种
跳闸：保护装置交、直流回路正常运行；保护通道正常运行；
保护出口回路（跳闸、起动失灵和重合闸等）正常运行。
无通道跳闸：保护装置交、直流回路正常运行；保护出口回路（跳闸、起动失灵和重合闸等）正常运行；保护装置的
分相电流差动功能停用或通道停用。
信号：保护装置交、直流回路正常运行；保护通道正常运行；
保护出口回路（跳闸、起动失灵和重合闸等）停用。
停用：保护装置交、直流回路停用；保护出口回路（跳闸、起动失灵和重合闸等）停用。
b. 后备保护：３种
跳闸：保护装置交、直流回路正常运行；保护出口回路（跳闸、起动失灵和重合闸等）正常运行。
*信号：保护装置交、直流回路正常运行；保护出口回路（跳闸、起动失灵和重合闸等）停用。
停用：保护装置交、直流回路停用；保护出口回路（跳闸、起
动失灵和重合闸等）停用。
特殊说明：
a. 远方跳闸慢速通道（２种状态：跳闸和停用）
b. 重合闸（３种状态：用上、信号和停用）
用上：保护装置交、直流回路正常运行；重合闸出口回路正常运行；重合闸方式开关置单重位置，线路保护的跳闸方
式置单跳位置。
信号：保护装置交、直流回路正常运行；重合闸出口回路停用。停用：重合闸方式开关置停用位置且重合闸出口回路停用。
一般情况，调度发令停用××××线路重合闸，此时若装设线路保护跳闸方式开关则线路保护跳闸方式置三跳位置，
同时，相关开关重合闸改信号状态；
若没有装设线路保护跳闸方式开关可将线路保护启动重合闸的压板断开，重合闸沟三跳压板打上，同时，相关开关重合闸改信号状态。
（2）运行说明
a. 高频保护或差动保护一侧改信号，线路对侧的相应保护也要求同时改信号；
b. 线路高频或差动保护全停时，若线路仍需运行，须经华东网调相关领导批准。保护应采取如下措施：
1)本线距离Ⅱ段时间按整定单要求调整（时间改0.4s）；
2)所有相邻线全线速动保护不能全停；
