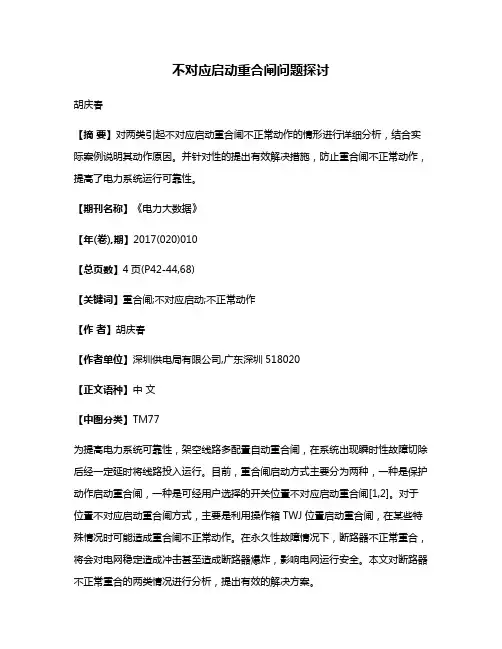

不对应启动重合闸问题探讨胡庆春【摘要】对两类引起不对应启动重合闸不正常动作的情形进行详细分析，结合实际案例说明其动作原因。
并针对性的提出有效解决措施，防止重合闸不正常动作，提高了电力系统运行可靠性。
【期刊名称】《电力大数据》【年(卷),期】2017(020)010【总页数】4页(P42-44,68)【关键词】重合闸;不对应启动;不正常动作【作者】胡庆春【作者单位】深圳供电局有限公司,广东深圳518020【正文语种】中文【中图分类】TM77为提高电力系统可靠性，架空线路多配置自动重合闸，在系统出现瞬时性故障切除后经一定延时将线路投入运行。
目前，重合闸启动方式主要分为两种，一种是保护动作启动重合闸，一种是可经用户选择的开关位置不对应启动重合闸[1,2]。
对于位置不对应启动重合闸方式，主要是利用操作箱TWJ位置启动重合闸，在某些特殊情况时可能造成重合闸不正常动作。
在永久性故障情况下，断路器不正常重合，将会对电网稳定造成冲击甚至造成断路器爆炸，影响电网运行安全。
本文对断路器不正常重合的两类情况进行分析，提出有效的解决方案。
线路保护重合闸充电及动作逻辑各设备厂家虽略有不同，但大同小异。
以南瑞继保RCS-931B 线路保护重合闸为例，其充电逻辑框图如图1所示。
如图所示，重合闸投入且保护未启动情况下，无其他闭锁重合闸以及压力低闭锁重合闸开入，无TV断线、无三相TWJ，经过一定延时重合闸充电完成[3]。
图2所示为断路器分合闸回路简图，图中ZK为断路器汇控柜“远方/就地”方式切换把手辅助节点，CK为开关机构储能完成节点。
当汇控柜开关“就地/远方”把手ZK在就地时，ZK节点1-2、7-8导通，节点3-4、5-6断开。
操作箱跳闸位置监视继电器接入合闸回路监视合闸回路完整性。
开关在任意位置时，ZK把手切换到“就地”位置，操作箱跳位监视与合位监视回路均被断开，三相TWJ与HWJ均为0，操作箱报“控制回路断线”。
此情况下，若保护正常运行，无闭重开入及TV断线，经重合闸充电时间延时重合闸可完成充电。
继电保护通用技术规范(2018年试行版)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII继电保护通用技术规范（2018年试行版）General specification for power system protectionQ/CSG目录中国南方电网有限责任公司企业标准前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 缩略语 (3)5 总则 (4)6 装置技术要求 (4)7 屏柜要求 (23)8 直流电源配置技术原则 (27)9 二次回路及抗干扰技术要求 (29)10 试验方法 (32)11 检验规则 (36)12 标志、包装、运输和贮存 (38)13 其他 (39)14 与相关标准的衔接 (39)附录A （资料性附录）保护定值信息文件化规范 (43)附录B （资料性附录）保护档案文件化规范 (64)附录C （资料性附录）保护状态信息文件化规范 (71)附录D （资料性附录）保护告警信息文件化规范 (78)附录E （资料性附录）网络压力测试方案 (89)附录F （资料性附录）IED物理端口描述及站控层双网配置示例 (96)附录G （资料性附录）装置对外通讯映射目录汇总 (100)附录H （资料性附录）文件化信息点汇总 (104)中国南方电网有限责任公司发布前言本技术规范遵循《南方电网电力装备技术导则》（Q/CSG 1203005-2015）规定的技术原则，根据GB/T 1.1-2009相关规则编制。
本规范旨在通过规范南方电网10kV~500kV线路及辅助保护、断路器保护、T区（短引线）保护、母线保护、变压器保护、高压并联电抗器保护、低压补偿装置保护、发电机保护、智能录波器（故障录波装置）、行波测距、智能终端等装置的通用技术条件、基本要求，提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。

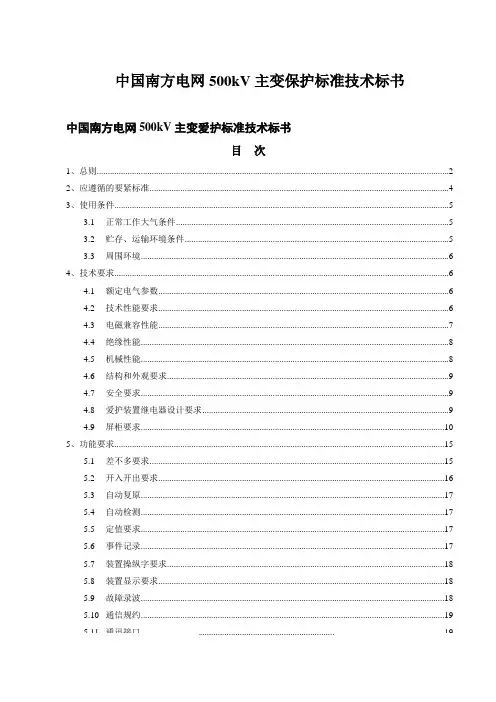

中国南方电网500kV主变保护标准技术标书中国南方电网500kV主变爱护标准技术标书目次1、总则 (2)2、应遵循的要紧标准 (4)3、使用条件 (5)3.1正常工作大气条件 (5)3.2贮存、运输环境条件 (5)3.3周围环境 (6)4、技术要求 (6)4.1额定电气参数 (6)4.2技术性能要求 (6)4.3电磁兼容性能 (7)4.4绝缘性能 (8)4.5机械性能 (8)4.6结构和外观要求 (9)4.7安全要求 (9)4.8爱护装置继电器设计要求 (9)4.9屏柜要求 (10)5、功能要求 (15)5.1差不多要求 (15)5.2开入开出要求 (16)5.3自动复原 (17)5.4自动检测 (17)5.5定值要求 (17)5.6事件记录 (17)5.7装置操纵字要求 (18)5.8装置显示要求 (18)5.9故障录波 (18)5.10通信规约 (19)5.11通讯接口 (19)5.12时钟与时钟同步 (19)5.13爱护的功能要求 (19)5.14操作箱的功能要求 (22)5.15电压切换箱（插件）的功能要求 (23)5.16爱护的配置要求 (24)6、试验 (26)7、包装、运输、贮存和质量保证 (27)8、双方工作安排 (28)9、订货范畴 (29)附件1、技术性能偏差表 (30)附件2、500kV主变爱护分项报价设备表 (31)附件3、分项报价备品备件设备表 (32)附件4、专用工具及仪器 (32)附件5、投标者应提交的资料 (33)1、总则1.1 本设备招标技术文件适用于500kV主变微机爱护成套装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标者必须具有3年以上500kV主变微机爱护装置的设计、制造体会, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设备必须提供在电力系统商业运行的良好记录。
1.3 投标者的500kV主变爱护设备须通过入网测试，并附确认文件。

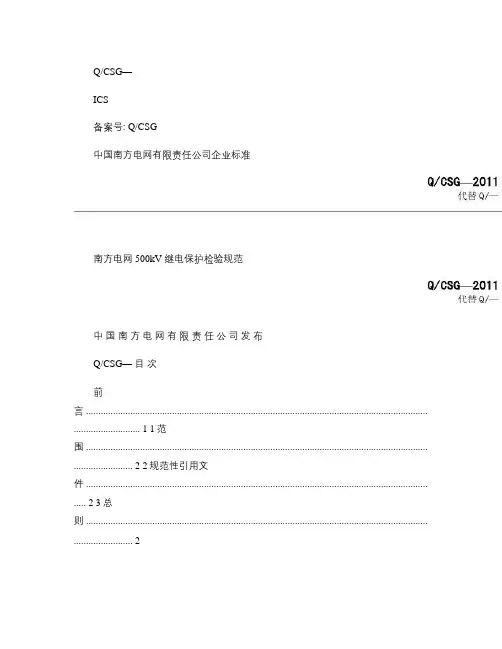

Q/CSG—ICS备案号: Q/CSG中国南方电网有限责任公司企业标准南方电网 500kV 继电保护检验规范中国南方电网有限责任公司发布Q/CSG—目次前言 ........................................................................................................................................... ........................... 1 1范围 ........................................................................................................................................... ........................ 2 2规范性引用文件 ........................................................................................................................................... ..... 2 3总则 ........................................................................................................................................... (2)4作业风险控制 ........................................................................................................................................... (2)5 500KV线路间隔保护检验 (4)6 500KV母线保护检验 . (2)17 500KV主变间隔保护检验 (29)8 500KV线路高抗保护检验 ................................................................................................................................42附录 A 500KV线路间隔保护检验文档 . ...............................................................................................................50附录 B500KV母线保护检验文档 ..................................................................................................................... 119附录 C 500KV变压器间隔保护检验文档 .......................................................................................................... 140附录 D 500KV 线路高抗保护检验文档 . (240)IQ/CSG—前言为规范南方电网 500kV 系统继电保护保护验收及定期检验, 指导现场作业, 提高检验质量, 特编制本规范。
附件中国南方电网500kV线路保护及辅助保护技术规范（试行）中国南方电网电力调度通信中心二〇一〇年八月目次前言................................................................................................................. I I 1范围.. (1)2规范性引用文件 (1)3术语和定义 (2)4总则 (3)5保护配置 (4)6保护功能 (5)7技术要求 (14)8二次回路 (23)9配合要求 (24)10保护通道及接口设备 (26)11组屏原则 (29)附录A 线路保护CT配置示意图 (37)附录B 动作报告的内容和打印格式要求 (39)附录C 线路保护及辅助保护软硬压板配置表 (40)附录D 保护屏和保护通信接口屏面布置示意图 (42)附录E 保护屏压板位置示意图 (47)前言微机型继电保护装置的广泛应用，极大地促进了继电保护运行管理水平的提高。
同时，各厂家因设计思路和理念的不同，导致保护装置的输入输出量、压板、端子、报吿和定值等不统一、不规范，给继电保护运行、维护和管理等带来较大困难。
为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各厂家500kV线路保护及辅助保护装置的技术要求、保护配置原则及相关的二次回路等，中国南方电网公司调度通信中心组织编制了本规范。
本规范的内容包含500kV线路保护及辅助保护的配置原则、功能及技术要求、保护通道配置及技术要求、组屏（柜）方案和二次回路设计等，代替《中国南方电网500kV继电保护配置及选型原则》中500kV线路保护及辅助保护部分，代替《南方电网500kV线路保护通道规范》、《通信机房内保护及安稳装置的数字接口装置直流电源配置要求》和《南方电网500kV 线路保护及辅助保护组屏规范》。
本规范与《中国南方电网继电保护通用技术规范》一起，构成500kV线路保护及辅助保护的全部技术要求。
中国南方电网地区电网继电保护整定原则（试行）中国南方电网电力调度通信中心二OO九年三月目次1范围2规范性引用文件3术语与定义3.1配合3.2重合闸整定时间4整定计算的有关要求4.1对电网接线的要求4.2对调度运行方式的要求4.3对保护配置的要求4.4对联网地区电源的要求5继电保护整定的规定5.1一般规定5.2线路保护5.3母线和断路器失灵保护5.4变压器保护5.535K V及以下保护中国南方电网地区电网继电保护整定原则1 范围1.1 本整定原则规定了南方电网地区电网继电保护运行整定的原则、方法和具体要求。
1.2 本整定原则适用于南方电网3kV～110kV电网的线路、母线、变压器、并联电容器、并联电抗器、站用变和220kV终端线路、220kV变压器的继电保护运行整定。
1.3 本整定原则适用于南方电网企业、并网运行发电企业及用户负责继电保护管理和运行维护的单位。
有关规划设计、研究制造、安装调试单位及部门亦应遵守本规定。
1.4 本整定原则以微机型继电保护和安全自动装置为主要对象，对于非微机型装置可参照执行。
1.5 本整定原则由中国南方电网电力调度通信中心（以下简称总调）负责组织编制、修订和解释。
2 规范性引用文件下列文件中的条款通过本整定原则的引用而成为本整定原则的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本整定原则，然而，鼓励根据本整定原则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本整定原则。
DL/T 584－2007 3 kV～110kV 电网继电保护装置运行整定规程DL/T 559－2007 220 kV～750kV电网继电保护装置运行整定规程DL/T 684－1999 大型发电机变压器继电保护整定计算导则GB/T-14285-2006 继电保护和安全自动装置技术规程调继[2007]7号 中国南方电网220kV-500kV系统继电保护整定原则3 术语与定义3.1 配合电力系统中的保护互相之间应进行配合。

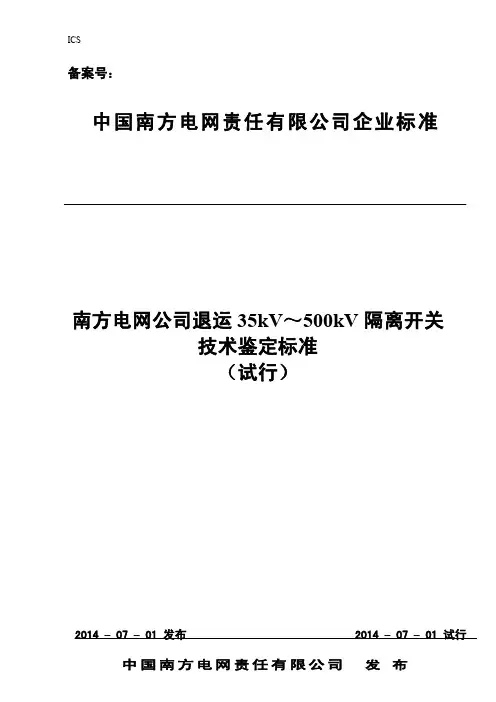

ICS备案号：中国南方电网责任有限公司企业标准南方电网公司退运35kV～500kV隔离开关技术鉴定标准（试行）目次前言 (I)1 总则 (1)2 适用范围 (1)3 规范性引用文件 (1)4 初选鉴定 (1)5 复核鉴定 (1)附录：鉴定报告模板 (3)前言为规范南方电网公司退运35kV～500kV隔离开关技术鉴定工作，指导退运设备技术鉴定工作的开展，依据国家、行业和南方电网公司的有关标准和规程，制定本标准。
