110kV主变压器保护技术条件1 标准和规范除110kV主变压器保护的技术条件中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI）,这是对设备的最低要求。
凡是注日期的引用标准，其随后所有的修订单（不包括勘误的内容）或修订版均不适用本技术条件；凡是不注日期的引用标准，其最新版本适用于本技术条件。
下表为主变压器保护设计遵循的主要标准和规范。
110kV主变压器保护设计遵循的主要标准和规范2 基本技术条件2.1保护装置的额定值（1）额定交流电压：220V（2）额定直流电压：220V（3）额定频率：50Hz（4）TA二次额定电流：5A（5）TV二次额定电压：100V（线电压），100/3（相电压）（6）开关量的输入电源电压：DC220V2.2 保护装置的温度特性保护屏（柜）为室内布置，当室内温度在5～+40℃，装置应能满足本规范书所规定的精度；室内温度在-5～+45℃时，装置应能正常工作，不拒动不误动。
2.3耐受过电压的能力：保护装置应具有根据IEC标准所确定的耐受过电压的能力。
2.4 互感器的二次回路故障保护装置在电压互感器二次回路断线（包括三相断线）、失压时，应发告警信号，并闭锁有可能误动的保护；保护装置在电流互感器二次回路不正常或断线时，应发告警信号。
2.5 保护值的整定应能从屏（柜）的正面方便而又可靠地改变继电保护的定值；具备远方修改定值、切换定值区、投退软压板的功能。
2.6 暂态电流的影响：保护装置不应受由输电线路的分布电容、谐波电流、变压器涌流的影响而发生误动。
2.7直流电源的影响。
（1）在220V直流电源下，其电压变化范围在80%-120％时，保护装置应正确动作。
（2）直流电源的波纹系数≤5％时，装置应正确动作。
（3）在直流电源切换期间或直流回路断线或接地故障期间，保护不应误动作。
（4）各装置逻辑回路供电的直流/直流变换器和直流电源应有监视，直流电压消失时，装置不应误动，同时应有输出接点以起动告警信号。
110kV电力电缆专用技术规范本规范对应的专用技术规范目录目录1 总则 (1)1.1一般规定 (1)1.2投标人应提供的资格文件 (1)1.3工作范围和进度要求 (1)1.4对设计图纸、说明书和试验报告的要求 (1)1.5标准和规范 (2)1.6投标人应提交的技术数据和信息 (3)1.7备品备件 (3)1.8专用工具和仪器仪表 (3)1.9安装、调试、试运行和验收 (3)2 结构及其他要求 (3)2.1结构 (3)2.2工艺 (4)2.3牵引头和密封 (4)2.4技术参数 (4)3 试验 (4)3.1例行试验 (4)3.2抽样试验 (5)3.3型式试验 (5)3.4安装后的电气试验 (5)4 技术服务、设计联络、工厂检验和监造 (6)4.1技术服务 (6)4.2设计联络 (6)4.3工厂检验和监造 (6)5 产品标志、包装、运输和保管 (7)附录A供货业绩 (8)附录B工艺控制一览表 (8)附录C主要生产设备清单 (8)附录D主要试验设备清单 (8)附录E主要原材料产地清单 (8)附录F本工程人力资源配置表 (8)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人应仔细阅读本招标文件，包括商务和技术部分的所有规定。
由投标人提供的电力电缆应与本技术规范书中规定的要求相一致。
1.1.3 本招标技术规范提出了对电力电缆技术上的规范和说明。
1.1.4 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.5 本招标技术规范所使用的标准如与投标人所执行的标准不一致时，按较高标准执行。
1.1.6 本招标技术规范将作为订货合同的附件，与合同具有同等法律效应。
本招标技术规范未尽事宜，由合同双方在合同技术谈判时双方协商确定。

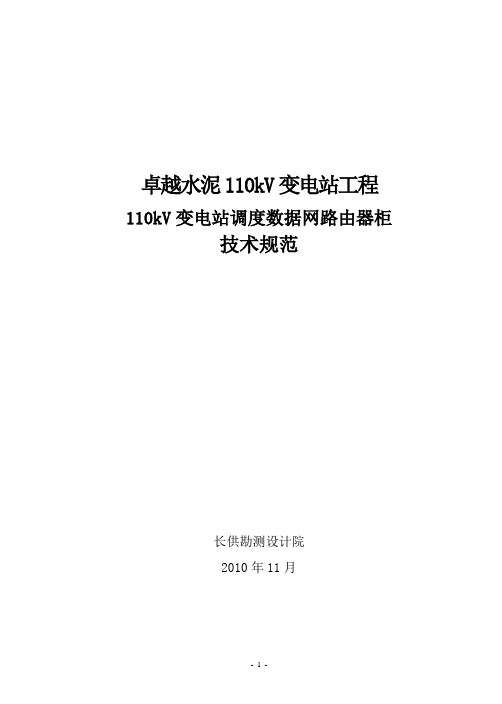

卓越水泥110kV变电站工程110kV变电站调度数据网路由器柜技术规范长供勘测设计院2010年11月- 1 -货物需求及供货范围一览表序号名称单位招标人要求投标人响应型号、规格、性能参数数量型号、规格、性能参数数量1 路由器台整机转发能力*≥90Kpps内存*≥128MB，可扩充转发时延*≤ 0.1ms(在64 Byte IP包)12 交换机台包转发率*≥5Mpps背板*≥8G内存*≥32MB帧丢失率0转发时延*≤10μsMAC地址学习速率*≥1000帧/sMAC地址缓存*≥4096优先级队列*≥423 电力专用纵向加密认证装置11 总则1.1 本技术规范书为国家电网公司110kV变电站调度数据网接入设备中数据网路由器和交换机的技术规范和说明，包括设备的功能、性能、结构、硬件、软件、验收、质量保证措施、技术服务等要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中的技术规范专用部分的“投标人技术偏差表”中加以详细描述。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 投标厂商应至少设计、制造、安装、调试过10套以上类似或高于本招标书技术规范的设备，并在有相当规模或相同电压等级或更恶劣的运行条件下持续运行1年以上的成功经验，并提供业绩清单，用户证明，联系人地址、电话。
1.7 投标人在中标后必须指定每一标段至少一名有经验的业务代表作为该标段工程项目经理，全权负责和协调整个项目的商务与售后服务。
指定一名技术负责人和若干名工程师负责技术工作，技术负责人和工程师均须通过设备原厂商的技术认证。
南方电网10kV～110kV线路保护技术规范————————————————————————————————作者：————————————————————————————————日期：个人收集整理 勿做商业用途中国南方电网有限责任公司企业标准Q/CSG 110035-2012南方电网10 kV ～110 kV线路保护技术规范Technical specification for 10kV ～110kV transmission line protectionof CSG2012—05—28 发布 2012—05-28 实施中国南方电网有限责任公司 发 布Q/CSGICS目次前言...................................................................................................................................................................... I I1 适用范围 (1)2 规范性引用文件 (1)3 总则 (1)4 通用技术条件 (1)5 110 kV线路保护及辅助装置技术要求 (5)6 35kV及以下线路保护及辅助装置技术要求 (11)附录A （规范性附录) 保护软硬压板配置表 (14)附录B （规范性附录) 保护装置标准定值名称 (16)附录C （资料性附录）保护输出报告标准格式 (19)附录D （资料性附录）屏面布置示意图 (20)附录E （资料性附录）压板布置示意图 (23)前言为规范中国南方电网公司10 kV~110 kV线路保护的运行和管理，指导中国南方电网10 kV～110 kV 线路保护的设备建设、改造和运行管理工作,依据国家和行业的有关标准和规程,制定本规范.本规范的内容包含10 kV～110 kV线路保护的配置原则、功能要求、技术要求、组屏（柜）原则和二次回路设计等。
110kV XX输变电新建工程110kV线路保护装置技术规范书2020年05月一通用部分1总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的保护装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。
投标厂商应满足《国家电网公司十八项电网重大反事故措施（试行）》以及《国家电网公司输变电工程通用设备（2009年版）》，满足变电站无人值班的要求。
招标方在技术规范专用部分提出的要求投标方也应满足。
提供的产品应有部级鉴定文件或等同有效的证明文件。
投标方应提供设备近2年运行业绩表。
1.1.1 本规范提出了110kV线路保护设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2供方职责供方的工作范围将包括但不限于下列内容：1.2.1 提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2 提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.2.3 提供设备安装、使用的说明书。
1.2.4 提供试验和检验的标准，包括试验报告和试验数据。
1.2.5 提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。
Q/GDW05 山西省电力公司企业标准Q/GDW05 ZY201-039-2012智能变电站110kV线路保护现场通用作业指导书20xx-xx-xx发布2016-xx-xx实施山西省电力公司发布Q/GDW05 ZY201-039-2012目录目录 (I)前言 (III)智能变电站110kV线路保护现场通用作业指导书 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 现场作业相关规定与要求 (2)4.1 相关资料准备 (2)4.2 试验工器具准备 (2)4.3 现场作业相关规定 (3)5 通用检验 (6)5.1 屏柜检查 (6)5.2 绝缘电阻检查 (6)5.3 设备工作电源检查 (6)5.4 设备通信接口检查 (7)5. 5时间同步性测试 (8)5. 6设备软件和通信报文检查 (8)6 合并单元单体检验 (8)6.1 装置GOOSE告警功能检查 (9)6.2 SV采样精度测试 (9)6. 3 MU发送SV报文测试 (9)6.4 MU失步再同步测试 (10)6. 5 MU检修状态测试 (10)6.6 电压切换功能检验 (11)7 保护装置单体检验 (11)7.1 虚端子信号检查 (11)7.2 保护装置接收断链告警配置检查 (12)7.3软压板检查 (12)7.4开入开出信号端子检查 (13)7.5保护装置定值校验 (13)8 智能终端单体检验 (15)8.1 GOOSE开出检查 (15)8.2 GOOSE开入检查 (15)8.3 智能终端时间测试 (16)8.4 断路器防跳回路检查 (16)8.5 智能终端硬压板及把手检查 (16)9 整组试验 (16)IQ/GDW05 ZY201-039-20129.1二次回路正确性检查 (16)9. 2二次电缆检查 (17)9.3 交换机检验 (18)9.4整组传动 (20)9.5 检修机制检查 (20)10 通道对调 (21)10.1 光纤差动保护装置通道对调 (21)10.2 纵联距离保护通道对调 (22)11 启动试验 (22)11.1 一次升压升流试验 (22)11.2 传统CT回路直阻与负担。
卓越水泥110kV变电站工程110kV变电站调度数据网路由器柜技术规范长供勘测设计院2010年11月货物需求及供货范围一览表1 总则1.1 本技术规范书为国家电网公司110kV变电站调度数据网接入设备中数据网路由器和交换机的技术规范和说明，包括设备的功能、性能、结构、硬件、软件、验收、质量保证措施、技术服务等要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中的技术规范专用部分的“投标人技术偏差表”中加以详细描述。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 投标厂商应至少设计、制造、安装、调试过10套以上类似或高于本招标书技术规范的设备，并在有相当规模或相同电压等级或更恶劣的运行条件下持续运行1年以上的成功经验，并提供业绩清单，用户证明，联系人地址、电话。
1.7 投标人在中标后必须指定每一标段至少一名有经验的业务代表作为该标段工程项目经理，全权负责和协调整个项目的商务与售后服务。
指定一名技术负责人和若干名工程师负责技术工作，技术负责人和工程师均须通过设备原厂商的技术认证。
工程师的技术资质材料必须提交用户方认可。
只有经买方认可后，方能进行设备的调试工作。
1.8 双方职责双方在合同期间应承担如下职责：1.8.1 卖方的职责1) 设计、配置和提供一套符合本规范书要求的系统，包括所有必需的软件和硬件，提供详细设计和服务数据、型式试验和常规试验数据，以便确认供货设备能否满足所有的性能要求，并负责设备的工程安装、调试。
2) 提供合同范围内的硬件设备以及设备的安装辅材、各设备之间的连接电缆（包括通信电缆和电源电缆）等（应包含在投标报价中）。
110～500kv架空送电线路施工及验收规范GB50233_2005目录1总则2原材料及器材的检验3测量4土石方工程5基础工程5. 1一般规定5. 2现场浇筑基础············……5. 3钻孔灌注桩基础·········……5. 4混凝土电杆基础及预制基础5.5岩石基础5. 6冬期施工6杆塔工程6. 1一般规定6.2铁塔6. 3混凝土电杆6. 4钢管电杆6.5拉线7架线工程7. 1放线的一般规定········，……7. 2非张力放线7. 3张力放线7. 4连接7. 5紧线7. 6附件安装7. 7光缆架设8接地工程9工程验收与移交9. 1工程验收9.2竣工试验9.3工程资料移交·…’.9. 4竣工移交附录A安全距离要求1总则1.0.1为确保架空送电线路工程建设质量，规范施工过程的质量控制要求和验收条件，制定本规范。
1.0.2本规范适用于110～500kV交流或直流架空送电线路新建、改建、扩建工程的施工与验收。
1.0.3本规范是根据2005年新出版的国家《110～500kv架空送电线路施工及验收规范GB50233_2005》，结合本市实际，在其基础上进行修订而成。
1.0.4架空送电线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。
当需要变更设计时，应经设计单位同意。
1.0.5新技术、新材料、新工艺必须经过试验、测试及试点验证，判定符合本规范要求时方可采用。
1.0.6架空送电线路工程测量及检查用的仪器、仪表、量具等，必须经过检定，并在有效使用期内。
1.0.7架空送电线路的施工、验收及原材料和器材的检验，除应符合本规范的有关规定外，尚应符合国家现行的有关标准规范的规定。
110kV光纤差动保护装置技术规范书目录一、专用技术部分---------------------------------------------------------- 3 1标准技术参数 ------------------------------------------------------------------------------------------ 3 2项目需求部分 ------------------------------------------------------------------------------------------ 42.1货物需求及供货范围一览表------------------------------------------------------------------- 42.2必备的备品备件、专用工具和仪器仪表供货表 ------------------------------------------ 52.3图纸资料提交------------------------------------------------------------------------------------- 52.4工程概况------------------------------------------------------------------------------------------- 62.5使用条件------------------------------------------------------------------------------------------- 62.6项目单位技术差异表---------------------------------------------------------------------------- 62.7一次、二次及土建接口要求（适用扩建工程） ------------------------------------------ 7 3投标人响应部分 --------------------------------------------------------------------------------------- 73.1投标人技术偏差表------------------------------------------------------------------------------- 73.2销售及运行业绩表------------------------------------------------------------------------------- 73.3推荐的备品备件、专用工具和仪器仪表供货 --------------------------------------------- 83.4最终用户的使用情况证明---------------------------------------------------------------------- 83.5投标人提供的试验检测报告表---------------------------------------------------------------- 83.6投标人提供的鉴定证书表---------------------------------------------------------------------- 8二、通用技术规范---------------------------------------------------------- 9 1总则 ------------------------------------------------------------------------------------------------------ 91.1引言------------------------------------------------------------------------------------------------- 9 2技术规范要求 ---------------------------------------------------------------------------------------- 102.1使用环境条件----------------------------------------------------------------------------------- 102.2保护装置额定参数----------------------------------------------------------------------------- 102.3装置功率消耗----------------------------------------------------------------------------------- 102.4110kV线路保护总的技术要求 -------------------------------------------------------------- 102.5110kV线路光纤差动保护装置具体要求 -------------------------------------------------- 122.6110kV线路纵联距离保护装置具体要求 -------------------------------------------------- 132.7110kV线路距离保护装置具体要求 -------------------------------------------------------- 142.8110kV线路电流保护装置具体要求 -------------------------------------------------------- 142.9柜结构的技术要求----------------------------------------------------------------------------- 15 3试验 ---------------------------------------------------------------------------------------------------- 153.1试验要求----------------------------------------------------------------------------------------- 15 3.2性能试验----------------------------------------------------------------------------------------- 16 3.3现场试验----------------------------------------------------------------------------------------- 16 4技术服务、设计联络、工厂检验和监造 ------------------------------------------------------- 164.1卖方提供的样本和资料----------------------------------------------------------------------- 16 4.2技术资料、图纸和说明书格式-------------------------------------------------------------- 16 4.3供确认的图纸----------------------------------------------------------------------------------- 16 4.4买卖双方设计的图纸-------------------------------------------------------------------------- 16 4.5其他资料和说明书----------------------------------------------------------------------------- 17 4.6卖方提供的数据-------------------------------------------------------------------------------- 17 4.7图纸和资料分送单位、套数和地址 ------------------------------------------------------- 17 4.8设计联络会议----------------------------------------------------------------------------------- 17 4.9工厂验收和现场验收-------------------------------------------------------------------------- 17 4.10质量保证 --------------------------------------------------------------------------------------- 18 4.11项目管理 --------------------------------------------------------------------------------------- 18 4.12现场服务 --------------------------------------------------------------------------------------- 18 4.13售后服务 --------------------------------------------------------------------------------------- 18 4.14备品备件，专用工具，试验仪器 --------------------------------------------------------- 19110kV线路保护采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
国家电网公司物资采购标准（继电保护及自动化设备卷线路保护册）110kV变电站线路保护通用技术规范（编号：1101001-0110-00）110kV备用电源自动投入装置专用技术规范本规范对应的专用技术规范目录110kV线路保护采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范范本的页面、标题等均为统一格式，不得随意更改。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
110kV备用电源自动投入装置专用技术规范目次110kV线路保护采购标准技术规范使用说明 (3)1总则 (5)1.1引言 (5)1.2供方职责 (5)2技术规范要求 (5)2.1使用环境条件 (5)2.2 保护装置额定参数 (6)2.3 装置功率消耗 (6)2.4 110kV线路保护总的技术要求 (6)2.5 110kV线路光纤差动保护装置具体要求 (8)2.6 110kV线路纵联距离保护装置具体要求 (9)2.7 110kV线路距离保护装置具体要求 (9)2.8 110kV线路电流保护装置具体要求 (10)2.9 柜结构的技术要求 (11)3 试验 (11)3.1 试验要求 (11)3.2 性能试验 (11)3.3 现场试验 (11)4 技术服务、设计联络、工厂检验和监造 (12)4.1 卖方提供的样本和资料 (12)4.2 技术资料、图纸和说明书格式 (12)4.3 供确认的图纸 (12)4.4 买卖双方设计的图纸 (12)4.5 其他资料和说明书 (12)4.6 卖方提供的数据 (12)4.7 图纸和资料分送单位、套数和地址 (13)4.8 设计联络会议 (13)4.9 工厂验收和现场验收 (13)4.10 质量保证 (13)4.11 项目管理 (13)4.12 现场服务 (14)4.13 售后服务 (14)4.14 备品备件，专用工具，试验仪器 (14)1总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的保护装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。
投标厂商应满足《国家电网公司十八项电网重大反事故措施（试行）》以及《国家电网公司输变电工程通用设备（2009年版）》，满足变电站无人值班的要求。
招标方在技术规范专用部分提出的要求投标方也应满足。
提供的产品应有部级鉴定文件或等同有效的证明文件。
投标方应提供设备近2年运行业绩表。
1.1.1本规范提出了110kV线路保护设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.1.3如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.2供方职责供方的工作范围将包括但不限于下列内容：1.2.1提供标书内所有设备及设计说明书及制造方面的说明。
1.2.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.2.3提供设备安装、使用的说明书。
1.2.4提供试验和检验的标准，包括试验报告和试验数据。
1.2.5提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。
1.2.6提供设备管理和运行所需有关资料。
1.2.7所提供设备应发运到规定的目的地。
1.2.8如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。
1.2.9在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受需方的选择。
1.2.10现场服务。
2技术规范要求2.1使用环境条件2.1.1设备储存温度：-25℃～+70℃。
2.1.2设备工作温度：-5℃～+40℃。
2.1.3大气压力：86kPa～106kPa。
2.1.4相对湿度：5%～95%。
2.1.5抗地震能力：地面水平加速度0.3g，垂直加速度0.15g，同时作用。
110kV备用电源自动投入装置专用技术规范2.2保护装置额定参数2.2.1额定直流电源：220V（110V）。
2.2.2额定交流电流：5A/1A。
2.2.3额定交流电压：100V/3（相电压）。
2.2.4额定频率：50Hz。
2.2.5打印机工作电源：交流220V，50Hz。
2.3装置功率消耗2.3.1装置交流消耗：交流电流回路功率消耗每相不大于0.5V A（I N =1A）或1V A（I N =5A），交流电压回路功率消耗（额定电压下）每相不大于1V A，供方投标时必须提供确切数值。
2.3.2装置直流消耗：当正常工作时，不大于30W；当保护动作时，不大于50W。
供方投标时必须提供确切数值。
2.4110kV线路保护总的技术要求2.4.1环境温度在-5℃～＋40℃时，装置应能满足规范所规定的精度。
2.4.2环境温度在-10℃～＋45℃时，装置应能正常工作。
2.4.3装置至少应满足最新版本的以下规定、规范和标准的要求，但不限于以下规范和标准：表（续）2.4.4在雷击过电压、一次回路操作、系统故障及其他强干扰作用下，不应误动和拒动。
装置快速瞬变干扰试验、高频干扰试验，辐射电磁场干扰试验、冲击电压试验和绝缘试验应至少符合IEC标准。
装置调试端口应带有光电隔离。
2.4.5保护柜与其他设备之间，应采用光电耦合或继电器触点进行连接，不应有电的直接联系。
2.4.6保护柜中的插件应接触可靠，并且有良好的互换性，以便检修时能迅速更换。
2.4.7装置应具有直流电源快速小开关，与装置安装在同一柜上。
装置的逻辑回路应由独立的直流/直流变换器供电。
直流电压消失时，装置不应误动，同时应有输出接点以启动告警信号。
应有监视直流回路电压消失的告警信号继电器。
直流电源电压在80%～115%额定值范围内变化时，装置应正确工作。
在直流电源恢复（包括缓慢的恢复）到80%U N时，直流逆变电源应能自动启动。
直流电源波纹系数≤5%时，装置应正确工作。
拉合直流电源以及插拔熔丝发生重复击穿火花时，装置不应误动作。
直流电源回路出现各种异常情况（如短路、断线、接地等）时装置不应误动作。
2.4.8应提供标准的试验插件及试验插头，以便对各套装置的输入和输出回路进行隔离或能通入电流、电压进行试验。
另外，对每面柜的出口跳闸、闭锁重合闸等输入、输出回路应在柜面上有隔离措施，以便于在运行中分别断开。
隔离及试验部件应考虑操作的方便性，隔离压板标签栏位置应安装在隔离件本体或隔离件下部。
2.4.9装置的出口回路、主要电路、装置异常及交直流消失等应有经常监视及自诊断功能以便在动作后启动告警信号、远动信号、事件记录等。
2.4.10装置中跳闸出口回路动作信号及起动中央信号的接点应自保持，在直流电源消失后应能维持动作。
只有当运行人员复归后，信号才能复归，复归按钮装在屏上的适当位置，以便于操作，并应有远方复归功能。
用于远动信号和事件记录信号的接点不应保持。
2.4.11装置中任一元件损坏时，装置不应误动作。
2.4.12跳闸出口回路采用有触点继电器。
跳闸出口继电器触点应有足够容量，跳闸出口继电器触点的长期允许通过电流应不小于5A，在电感负荷的直流电路（τ<5ms）中的断开容量为50W。
信号继电器触点的长期允许通过电流应不小于2A，在电感负荷的直流电路（τ<5ms）中的断开容量为30W。
2.4.13对于装置间不经附加判据直接启动跳闸的开入量，应经抗干扰继电器重动后开入；抗干扰继电110kV备用电源自动投入装置专用技术规范器的启动功率应大于5W，动作电压在额定直流电源电压的55%～70%范围内，额定直流电源电压下动作时间为10ms～35ms，应具有抗220V工频电压干扰的能力。
2.4.14所提供的保护设备应能与变电站内继电保护运行及故障信息管理子站或直接与监控系统连接，供方应提供符合国家电网公司要求的通用规约文本。
保护装置向子站或监控系统提供的信息包括：保护的运行定值及控制字；保护的当前运行定值区；保护的动作信号、动作时间、故障相别以及测距信息；保护的自检状态，自检出错的类型，出错时刻；保护的当前压板状态；保护的当前模拟量。
提供的保护装置应能保证接入变电站其他厂家的子站或监控系统，必要时应提供规约转换装置（包括在投标报价中），保护装置需具备3组通信接口（包括以太网或RS-485通信接口）和打印机接口。
2.4.15保护装置应具备远方修改定值功能、软压板远方投退和定值区远方切换功能，其软压板远方投退功能不允许通过修改定值实现。
