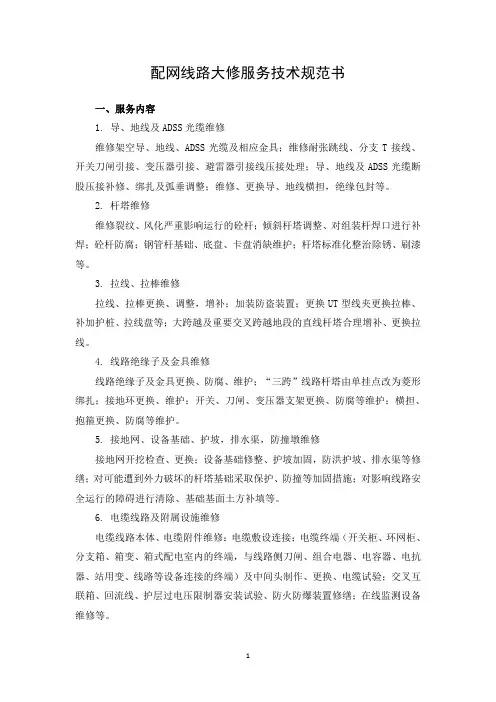

配网线路大修服务技术规范书
一、服务内容
1.导、地线及ADSS光缆维修
维修架空导、地线、ADSS光缆及相应金具；维修耐张跳线、分支T接线、开关刀闸引接、变压器引接、避雷器引接线压接处理；导、地线及ADSS光缆断股压接补修、绑扎及弧垂调整；维修、更换导、地线横担，绝缘包封等。
2.杆塔维修
维修裂纹、风化严重影响运行的砼杆；倾斜杆塔调整、对组装杆焊口进行补焊；砼杆防腐；钢管杆基础、底盘、卡盘消缺维护；杆塔标准化整治除锈、刷漆等。
3.拉线、拉棒维修
拉线、拉棒更换、调整，增补；加装防盗装置；更换UT型线夹更换拉棒、补加护桩、拉线盘等；大跨越及重要交叉跨越地段的直线杆塔合理增补、更换拉线。
4.线路绝缘子及金具维修
线路绝缘子及金具更换、防腐、维护；“三跨”线路杆塔由单挂点改为菱形绑扎；接地环更换、维护；开关、刀闸、变压器支架更换、防腐等维护；横担、抱箍更换、防腐等维护。
5.接地网、设备基础、护坡，排水渠，防撞墩维修
接地网开挖检查、更换；设备基础修整、护坡加固，防洪护坡、排水渠等修缮；对可能遭到外力破坏的杆塔基础采取保护、防撞等加固措施；对影响线路安全运行的障碍进行清除、基础基面土方补填等。
6.电缆线路及附属设施维修
电缆线路本体、电缆附件维修：电缆敷设连接；电缆终端（开关柜、环网柜、分支箱、箱变、箱式配电室内的终端，与线路侧刀闸、组合电器、电容器、电抗器、站用变、线路等设备连接的终端）及中间头制作、更换、电缆试验；交叉互联箱、回流线、护层过电压限制器安装试验、防火防爆装置修缮；在线监测设备维修等。
砌（浇筑）电缆沟、检查井，环网柜、分支箱、箱变、箱式配电室基础，拖管、顶管以及排管的服务；清理转运垃圾、抽水、清淤、堵漏防水；电缆支架、接地扁铁防腐，制作、安装；电缆检查井爬梯制作、安装；井盖防盗防坠装置安装等服务
7. 配网设备维修
包括柱上变压器、开合类设备、综合配电箱、电容器、避雷器等设备维修，标准化整治、清洁防腐等；故障寻址仪增补、更换；绝缘包封等。
8．线路标志牌
杆号牌，警示标识，相序牌增补、更换等。
9．现场勘测、施工记录等技术资料
大修方案编制，现场勘测，大修施工记录，大修台账资料。
二、服务质量目标及验收标准
1. 10kV及以下架空电力线路的导线不应有断股、松股等缺陷。同一档距内同一根导线接头不应超过1个，且导线接头位置与导线固定处的距离应大于0.5m，当有防震装置时，应在防震装置以外。10kV及以下架空电力线路的导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂宜一致，水平排列的导线弧垂相差不应大于50mm。导线的固定应牢固、可靠，且应符合下列规定：直线转角杆：对柱式、针式绝缘子，导线应固定在转角外侧的槽内；对瓷横担绝缘子导线应固定在第一裙内；直线跨越杆：导线应双固定，导线本体不应在固定处出现角度；裸铝导线在绝缘子或线夹上固定应缠绕铝包带，缠绕长度应超出接触部分30mm。铝包带的缠绕方向应与外层线股的绞制方向一致。
2. 绝缘线路专用接地环的安装，一般中相距横担800mm，边相距横担500mm。接地环除下端环裸露外，其余部分均应用绝缘自粘带包缠两层，其表层再缠绕一层防老化、具有憎水性能的自粘带；故障指示器的安装位置一般为距离杆塔绝缘子700～1000mm处。
3. 导线为水平排列时，上层横担上平面距杆顶：10kV线路不小于300mm；低压线路不小于200mm。导线为三角排列时，上层横担距杆顶一般为500mm；单横担安装，直线杆应装于受电侧，转角杆、丁字杆及终端杆应装于拉线侧；45º及以下转角杆，抱担应装在转角之内角的角平分线上；偏支担长端应向上翘起
30mm；除偏支担外，横担安装应平正，安装偏差应符合下列要求：横担两端上下歪斜不应大于20mm；横担两端前后扭斜不应大于20mm；双杆横担固定点的高差不应大于两杆之间距离的5/1000.
4. 电杆组立后，回填土时应将土块打碎，每回填500mm应夯实一次。回填土后的电杆坑应有防沉土台，其培设高度应超出地面300mm。
5. 砼杆表面光洁平整，壁厚均匀，无露筋、漏浆、掉块等现象；电杆杆顶应封堵；杆身弯曲不超过杆长的1/1000；杆身应无纵向裂纹，且横向裂纹宽度不应超过0.1mm，其长度不允许超过1/3周长。杆身应无纵、横向裂纹。
6. 钢管电杆整根钢杆及各杆段的弯曲度不超过其长度的2/1000；钢杆及附件无漏镀、锌渣锌刺；焊接有接地螺栓；
7. 电杆的钢圈焊接头应按设计要求进行防腐处理。设计无规定时，应将钢圈表面铁锈和焊缝的焊渣与氧化层除净，涂刷一底一面防锈漆处理。焊缝表面应呈平滑的细鳞形，与基本金属平缓连接，无折皱、间断、漏焊及未焊满的陷槽，并不应有裂缝。
8. 电杆立好后直线杆的横向位移不应大于50mm，杆梢位移不应大于杆梢直径的1/2；转角杆应向外角预偏，导线紧好后电杆不应向内角倾斜，向外角的倾斜不应使杆梢位移大于杆终端杆应向拉线侧预偏，导线紧好后电杆不应向导线侧倾斜。电杆向拉线侧的倾斜，杆梢位移不得大于杆梢直径；双杆立好后应正直，位置偏差不应超过下列规定数值:双杆中心与线路中心桩的横向位移不大于50mm；迈步不大于30mm；两杆高低差不大于20mm；根开不大于±30mm。
9. 直线杆顺线路方向位移不应超过设计档距的3％,垂直线路方向不应超过50mm；转角杆位移不应超过50mm,电杆基础坑深度的允许偏差应为+100mm、−50mm。
10. 双杆两底盘中心的根开误差不应超过30mm；双杆的两杆坑探度高差不应超过20mm。
11. 杆塔上的杆号牌，警示牌，相序牌安装后不应影响线路的安全运行。
12. 基础回填土应夯实，修补、补强基础时，混凝土中严禁掺入氯盐，不同品种的水泥不应在同一个基础中使用。
13. 钢筋混凝土底盘、卡盘、拉线盘表面应平整，不应有蜂窝、露筋、裂缝、漏浆等缺陷；预应力钢筋混凝土预制件不应有纵向及横向裂缝；普通钢筋混凝土构件不应有纵向裂缝。
14. 对损坏的防洪、防外力破坏设施进行修补时不得低于原标准。
15. 横担、抱箍、连板、垫铁、拉线棒、螺栓、螺母应热镀锌，锌层应均匀，无漏镀、锌渣锌刺；不应有裂纹、砂眼及锈蚀，不得采用切割、拼装焊接方式制成，不得破坏镀锌层。
16. 垂直接地体的顶端距地面应不小于0.6米，两水平接地体间的平行距离不宜小于5米。接地体之间的连接，应采用焊接，并在焊接处采取防腐措施。
17. 卡盘上口距地面不应小于0.5m；直线杆卡盘应与线路平行并应在线路电杆左、右侧交替埋设；承力杆卡盘埋设在承力侧。拉线盘的埋设深度一般不小于1.2m。
18. 瓷横担绝缘子安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm当水平安装时，顶端宜向上翘起5º～15º；顶端顺线路歪斜不应大于20mm；当安装于转角杆时，顶端竖直安装的瓷横担支架应安装在转角的内角侧（瓷横担应装在支架的外角侧）；
19. 绝缘子瓷釉光滑，无裂纹、缺釉、斑点、气泡等缺陷。瓷件与铁件组合无歪斜现象，且结合紧密、牢固。铁件镀锌良好，螺杆与螺母配合紧密。弹簧销、弹簧垫的弹力适宜。绝缘子安装前应擦拭干净，不得有裂纹、硬伤、铁脚活动等缺陷。安装针式绝缘子、放电箝位绝缘子时应加平垫及弹簧垫圈，安装应牢固。安装悬式、蝴蝶式绝缘子与电杆、横担及金具无卡压现象，悬式绝缘子裙边与带电部位的间隙不应小于50mm；耐张串上的弹簧销子、螺栓应由上向下穿；采用闭口销时，其直径应与孔径相配合，且弹力适度。采用开口销时应对称开口，开口30º～60º，开口后的销子不应有折断、裂痕等现象，不准用线材或其它材料代替开口销子；绝缘子安装应牢固，连接可靠，安装后不允许积水。
20. 电缆型号、规格、长度应符合要求，附件齐全，敷设时应排列整齐。电缆进入电缆沟、隧道、竖井、盘柜等时出入口应封闭，管口密封。
21. 电缆终端和接头，应有改善电缆屏蔽端部电场集中地有效措施，并应确保外绝缘相间和对地距离。
