感应式三相三线电能表接线分析

三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。

在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。

在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。

错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。

因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。

1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。

单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。

因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。

1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。

不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。

1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。

在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。

具体分析步骤如下：三相三线带电线路检查，相关数据测量。

三相三线有功电能表接线的检查分析摘要：三相三线有功电能表主要用于工业计量，电能表在发电、输电、和供电方面有着重要的作用，为了更好的完成这一环节的工作，对于电能计量人员的素质和工作技能要求极高。

因此当今对于这些人员的培训尤为重要。

三相三线有功电能表有时会出现接错线的情况，那么对于测量出来的数据的真实性有很大的影响。

本文对于电能表的接线错误出现的一些情况和判断做出系统化的研究，并且提出了调整的方法，使电能表能够达到正确的计量目的。

关键词：电能表，接线检查，电量计算引言电能计量是电力营销一项重要的技术工作，单相电能表和三相四线电能表接线相对简单，出错的几率较小，因此着重分析三相三相电能表的接线检查及对常见的错误接线进行分析并计算追补电量。

1. 三相三相电能表的接线原理三相三相电能表因为满足 ,不论负载是否对称，都可以用其中两相电量准确计量三相电能，向量图见图1。

图1 三相三相电能表的向量图总功率，在三相电压对称及三相负荷对称时，，，，因此2电能表接线的检查方法2.1 带电检查的适用情况1）新安装的电能表和互感器；2）更换后的电能表和互感器；3）电能表和互感器在运行中发现异常情况；4）对用户的电能表进行用电检查时。

2.2电能表接线检查方法1）电压回路的判断方法首先确定 PT及二次回路的运行状态是否正确，用万用表或电压表测量电能表的三个电压端子的电压，正常情况下三相电压值应接近100 伏，如测定的各相电压值相差较大，说明电压回路存在断线或极性接反的情况。

相关人员应该及时的把线路连接正确。

其次是确定相序的正确性，可以用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，发现错误后应及时将相序调整为正确顺序。

2）检查电压接地点及判明接线方式将电压表的一端接地，另一端依次触及电能表电压端子，如果两个电压端子对地电压为100伏，余下一端对地电压为0，则说明两台单相电压互感器接线为V，v形连接，电压为0 的是接地相。

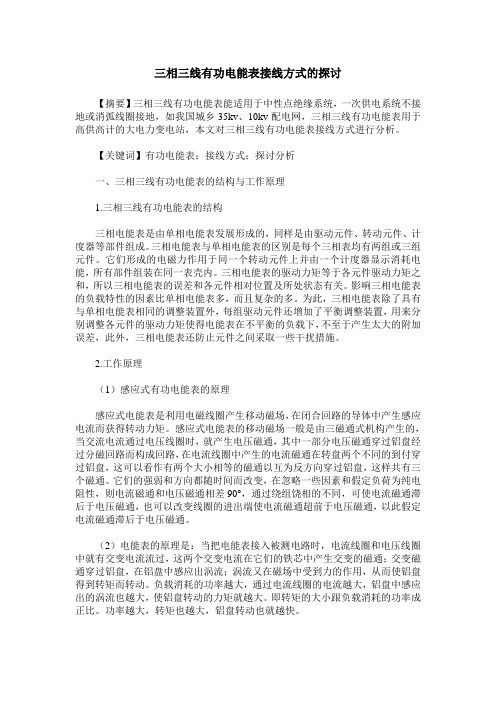

三相三线有功电能表接线方式的探讨【摘要】三相三线有功电能表能适用于中性点绝缘系统，一次供电系统不接地或消弧线圈接地，如我国城乡35kv、10kv配电网，三相三线有功电能表用于高供高计的大电力变电站，本文对三相三线有功电能表接线方式进行分析。

【关键词】有功电能表；接线方式；探讨分析一、三相三线有功电能表的结构与工作原理1.三相三线有功电能表的结构三相电能表是由单相电能表发展形成的，同样是由驱动元件、转动元件、计度器等部件组成。

三相电能表与单相电能表的区别是每个三相表均有两组或三组元件。

它们形成的电磁力作用于同一个转动元件上并由一个计度器显示消耗电能，所有部件组装在同一表壳内。

三相电能表的驱动力矩等于各元件驱动力矩之和，所以三相电能表的误差和各元件相对位置及所处状态有关。

影响三相电能表的负载特性的因素比单相电能表多，而且复杂的多。

为此，三相电能表除了具有与单相电能表相同的调整装置外，每组驱动元件还增加了平衡调整装置，用来分别调整各元件的驱动力矩使得电能表在不平衡的负载下，不至于产生太大的附加误差，此外，三相电能表还防止元件之间采取一些干扰措施。

2.工作原理（1）感应式有功电能表的原理感应式电能表是利用电磁线圈产生移动磁场，在闭合回路的导体中产生感应电流而获得转动力矩。

感应式电能表的移动磁场一般是由三磁通式机构产生的，当交流电流通过电压线圈时，就产生电压磁通，其中一部分电压磁通穿过铝盘经过分磁回路而构成回路，在电流线圈中产生的电流磁通在转盘两个不同的到付穿过铝盘，这可以看作有两个大小相等的磁通以互为反方向穿过铝盘，这样共有三个磁通。

它们的强弱和方向都随时间而改变，在忽略一些因素和假定负荷为纯电阻性，则电流磁通和电压磁通相差90°，通过绕组饶相的不同，可使电流磁通滞后于电压磁通，也可以改变线圈的进出端使电流磁通超前于电压磁通，以此假定电流磁通滞后于电压磁通。

（2）电能表的原理是：当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩而转动。

农村电工第29卷2021年第6期5.1.2.3绘制错误接线状态下现场更正接线示意图错误接线状态下现场更正接线示意图如图8所示。

结论：（1）电压接入：wvu ；（2）电流接入：I w ，I u ；（3）电流互感器极性接反：u 相。

5.1.2.4写功率表达式、计算更正系数功率表达式为P ′=P 1′+P 2′=U 12I 1cos （330°+φ）+U 32I 2cos （210°+φ）=UI sin φ因为φ=-15°，所以tan φ=-0.2679所以更正系数为K =P P ′=3UI cos φUI sin φ=15.1.2.5计算差错电能量、分析表计运行特点及电能量退补结论例3：接线错误期间抄见电能量示数：起1723.72、止1733.72，电压互感器变压比为10kV/0.1kV ，电流互感器变流比为50A/5A 。

（1）抄见电能量＝（电能表止度－电能表起度）×倍率＝（1733.72－1723.72）×100×10＝10000（kWh ）（2）实际用电能量＝更正系数×抄见电能量＝-6.4651×10000＝-64561（kWh ）（3）差错电能量＝|实际用电能量|－|抄见电能量|＝64561－10000＝54561（kWh ）结论：①表计运行慢，少计量；②在按抄见电能量预收的基础上，用户还应补交54561kWh 电能量对应的电费。

5.1.2.6绘制更正接线示意图更正接线示意图如图9所示。

5.2三相三线电能表电压互感器极性反接错误接线案例当电压互感器二次侧极性反接，电压相量图和二次电压值有不同的表现，接线图和相量图分别如图10和图11所示，比较分析一下，用2只单相电压互感器进行Vv 接线时，极性反接的相量图和线电压。

由此可知：当u 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当w 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当uw 相极性均反接时，U uv =100V ，U vw =100V ，U wu=100V。

三相三线有功电能表不计量情况接线分析摘要三相三线电能计量装置主要应用在中性点不接地系统中，其对三相负荷平衡要求较高。

三相三线计量是常用于容量不低于100kVA的10kV用户，是一种高供高计的计量方式，因此对计量可靠性、准确性的要求较高，一旦计量出现偏差，在乘以倍率的情况下会引起很大的电量走差。

关键词：三相三线;电力计量；电能表；窃电0 引言电能表可根据其用途、负荷大小、接线方式等进行划分，而其中三相三线有功电能表计量在高压专变用户中较为常见[1]。

在实际工作中会存在一些特殊的情况，外观查看计量无故障且用户用电正常，但三相三线电能表未走字，对这种情况我们可以通过接线分析和元件计量情况来推导其未正常计量原因。

1 三相三线有功电能表正确计量情况三相三线有功电能表由两个计量元件组成，其有功功率为两个元件计量之和。

通过实测可得出正确计量接线为以下向量图：图2 三相三线电能表正常相量图通过向量图可得出其功率表达式如下：P1=U ab I a cos(30°+Φ)P2=U cb I c cos(30°-Φ)P=P1+P2=U ab I a cos(30°+Φ)+U cb I c cos(30°-Φ)在三相负荷平衡的情况下，功率因数角Φ大小相等，U ab与U cb大小相等，I a与I c大小相等，所以：P=UIcosΦ2 正相序接入电表不计量情况正相序接入电压ABC、BCA、CAB，电流一二元件接入为I c I a。

以“电能表电压接入ABC，电流接入为I c I a，且三相负荷平衡”为例，根据测量得的数据画出相量图：图3 相序ABC、电流I c I a三相三线电能表相序图通过向量图可得出其功率表达式如下：P1=U ab I c cos(90°-Φ)P2=U cb I a cos(90°+Φ)P1=P1+P2=U ab I c cos(90°-Φ)+U cb I a cos(90°-Φ)因为三相负荷平衡，功率因数角Φ大小相等，U ab与U cb大小相等，I a与I c大小相等，所以：P1=UI（sinΦ-sinΦ）=0用以上方法，三相负荷平衡且电能表电压正相序接入BCA、电流两个元件中分别接入I c I a，得到功率表达式为：P1=UI（-cosΦ-sinΦ+cosΦ+sinΦ）=0三相负荷平衡且电能表电压正相序接入CAB、电流两个元件中分别接入I c I a，得到功率表达式为：P1=UI（cosΦ-sinΦ-cosΦ+sinΦ）=0三种情况功率总和均为0，此时用户正常用电，但电能表不进行电量计量。

三相三线有功电能表的错误接线分析报告第1章绪论1.1有功电能表接线的⽬的和意义电能表的接线是指电能表或⽤互感器与被测电路间的连接关系。

电能表的接线⽅式多种多样.它是由被测电路（单相、三相三线、三相三四线等）、测量对象（有功电能或⽆功电能）以及选⽤的电能表或电流互感器、电压互感器等多种情况决定的。

不管选择那种接线⽅式.都必须保证接线的正确性。

如果接线不正确.即使电能表和互感器本⾝的准确度都很⾼.也达不到准确计量的⽬的。

因为接线错误.常常会使计量的电能值发⽣错误.甚⾄⽆法计量.严重的还可能造成⼈⾝伤亡或仪器仪表、设备的损坏。

所以.电能表的接线必须按设计要求和规程的规定正确进⾏。

电能表本⾝有很多误差。

如电能表潜动、电能表的误差等等。

很容易引起计量误差。

错误接线包括互感器的误接线、断线、电能表的误接线或断线.⽆论错在哪⾥。

最终都反映在电能计量装置发⽣偏差.这个偏差远远⼤于误差引起的计量误差。

所以正确接线很重要。

1.2有功电能表的技术现状和发展趋势⼀、国内各类电能表产品的技术现状1、感应式表缺乏突破经过近年来我国⼤⾯积城乡电⽹的改造建设.我国感应式表的技术和质量已较刚起步有了明显的提⾼。

特别是根据国外先进国家的经验.设计出了长寿命和亚长寿命感应式电能表.并制定了相关标准。

但与国外知名品牌相⽐.我国的感应式电能表还有⼀定的差距.主要表现为性能⼀致性较差、材料质量问题和关键⼯艺技术得不到解决等。

2、电⼦式表技术更新较快居民⽤表功能不断增强。

⼏年来的城乡居民⼀户⼀表改造⼯程中.电⼦式电能表得以⼤⾯积的推⼴使⽤.普通民⽤电⼦式电能表的使⽤寿命能够确保15年甚⾄20年以上。

多费率表发展较快。

多费率表得到了很多经济发达⽽电⼒紧张的地区供电部门的青睐。

⼯商业⽤表多功能化成趋势。

早在本世纪初.电⼦式电能表就已经取代感应式表.成为⼯商业⽤表的主流。

预付费表逐步趋于完善。

预付费表在经过⼏年的沉寂后.从2006年起有明显复苏的迹象.这⼀⽅⾯是由于供电部门加⼤对⽋费⽤户的管理⼒度.⾃动抄表技术发展颇具前景。

工培训NONGCUN DIANGONG三相三线错误接线圏丽匿■園_謂園S fr 園（纟卖一)(621000)国网四川绵阳供电公司（中国科技城）市区供电中心黄一洋牟壮3.8 表计运行特点及电能量退补结论根据分析结果说明给定条件下表计的运行特点。

(1) 欠>0表示：电能表正向计量，尺<0表示：电能 表反向计量。

(2) I A ：I < 1表示：电能表运行快，IA ：I > 1表示：电能 表运行慢。

(3) 表计运行快则多计，供电公司应向用户退还 相应电能量的电费。

(4)表计运行慢则少计，供电公司应向用户追补 相应电能量的电费。

如例1所给条件数据可得出结论：表计正向计量， 运行慢，少计量。

在按抄见电能量预收的基础上，用 户还应补交119 798 kW h 电能量对应的电费。

3.9绘制更正接线示意图在画实际接线原理图时首先应标注出电压互感 器、电流互感器和电能表第一、二元件的同名端。

电 能表从左到右的7个接线端子，其中2,4,6端子依次 接三相电压，1,3端子接一元件电流，5,7端子接二元 件电流。

电压互感器二次侧V 相、电流互感器二次侧 应接地。

需要特别强调的是，电能表接线图所画接线 都应横平竖直。

4计量竞赛安全措施4.1 组织措施(1) 正式开工前，工作负责人应列队向工作班竞 赛成员宣读工作票，交代清楚现场工作范围、安全措 施、危险点及其控制措施等安全注意事项，并请工作班竞赛成员签字确认。

(2) 工作班竞赛成员必须正确配戴安全帽，着棉 质工作服，穿绝缘鞋，戴线手套。

(3) 在工作过程中，认真贯彻“不伤害别人，不伤 害自己，不被别人伤害”的原则，在工作中相互监督， 避免发生人身事故和其他伤亡事故。

(4) 操作完毕后，工作班竞赛成员应收拾工具、仪 表并清理工作场地。

4.2技术措施(1)工作前应认真检查设备、仪器、仪表的运行状 况、接线方式及其送检情况等，确认使用的设备、仪器、 仪表都是按规定送检合格并在有效期内运行状况良 好，接线方式正确无误。
