光缆线路的CAD制图1、光缆线路的CAD制图的意义其意义是将光缆线路的物理路由利用计算机按规定的图例绘制成特定的图型，而该图型能够反映光缆线路的物理路由。
一般光缆线路要求按1/2000的比例绘制。
严格说，光缆线路的纵向和左右50m 的横向，需要将与光缆线路有关的地形地貌及其障碍物都要绘制成图型。
２、光缆线路图例1）光缆在工程结构图中为区别其他线条采用以上图形符号，在光缆线路路由图中，一般用直线表示。
新建工程光缆线路图一般用0.6mm宽的粗直线表示，利旧或其他光缆线路路由用细直线表示。
2）直埋线路3）水下线路、海底线路4）架空线路工程中常用以下图例5）管道线路工程中常用以下图例6）其他3、光缆线路图的绘制电信工程光缆线路图的绘制是按1/2000比例，将光缆线路的物理路由按规定的图例绘制成特定的图型，而该图型能够反映光缆线路的物理路由。
现在按4种情况说明如下：①直埋光缆线路路由图的绘制②管道光缆线路路由图的绘制③架空光缆线路路由图的绘制④壁挂式光缆线路路由图的绘制4、绘图技巧1）复制，为提高绘制速度，有效的办法是将比较近视的图纸拷贝，将相同的保留，修改不相同的内容，可以提高速度。
这种情况，在原机房增加设备时只要将原设计的图纸电子版考来修改既可。
2）在绘制比例要求比较严格的图纸，建议采用矩阵方法。
我理解为图形数字化，也就是说，一个机房平面图，在测量好各中数字的情况下，根据数据，全部用矩阵方法绘制，其图形可以做到相当标准。
5、绘图要求文档供参考，可复制、编制，期待您的好评与关注！1）工程出版正式设计时不但要电子版，还要出纸质文本，设计文本的纸质图纸一般是黑白图纸，特殊情况下也用彩色纸质图纸。
如果计算机绘图时用彩色线条表示，若用彩色打印机出版，图纸清晰，好看，但，出版费用昂贵，出版图纸大部分用黑白打印。
而打印在黑白纸质图纸上某些颜色的线条看上去很淡，无法表示清楚。
所以要求计算机在绘图时线条的表示均采用黑线条表示。

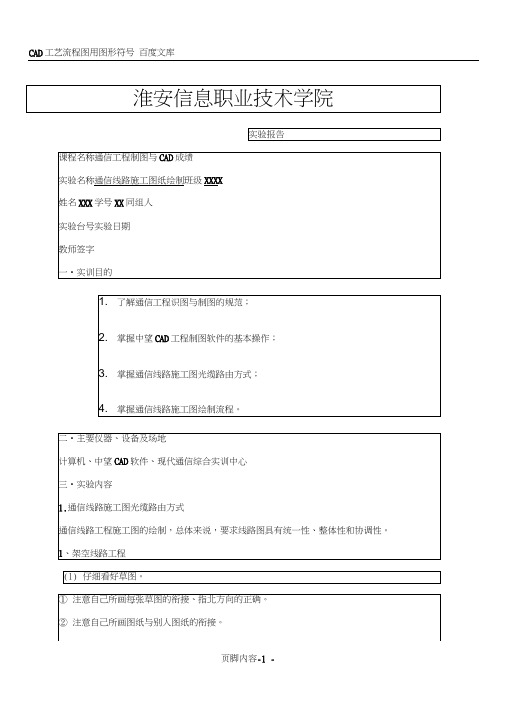

④利旧杆路要问清是否是附挂，还是利用原有杆路新设吊线。
（2）在绘图中要注意一个工程的标准统一性。
①如字高大小的统一。
②如尺寸标注大小的统一。
（3）布置杆路。
①设置好工程类别、吊线画在那里。
②电杆的种类、电杆的同度、电杆的地貌、吊线的规格、吊线的地貌。
（4）画路。
①核对路由是否符合现场查勘情况。
②注意路与杆线之间距离的比例。
（5）角杆拉线。
①角杆拉线要在角的平分线上。
②一般情况角度小于451做角杆拉线。
（6）截图。
①截出每段图纸尽量充满图框空间。
②注意指北针一定要随着路由一起旋转然后接图。
（7）添加参照物。
①参照物的大小合适，所在图纸中的位置准确。
②注意参照物中的文字角度要符合院里的要求。
（8）添加杆号。
①取两基站站名的前一个字母，如新街口-夫子庙，杆号为PXF01
②原有杆号在（），如（PXF01。
（9）添加人字拉、四方拉、终结拉线。
①一般情况每8档做一个人字拉，在平原情况下32档做四方拉，注名“做双向假终结” 参照
（具体各建设方要求为准）
②一般情况角度大于等于45?故综结拉线。
（具体参照各建设方要求为准）。
光缆线路设计培训随着信息技术的发展，光纤通信作为一种高速、高带宽、低耗能的通信技术，得到了广泛的应用。
而光缆线路设计作为光纤通信技术的基础，对于光纤通信系统的正常运行和性能发挥起着至关重要的作用。
因此，对于从事光缆线路设计的工程师来说，系统的培训和学习是非常必要的。
一、培训目的光缆线路设计培训的目的是为了提高工程师们的专业技能，使其能够熟练运用光缆线路设计的理论和方法，掌握光缆线路设计的基本要求，提高工程师们的实际操作能力，增强他们的工作责任感和团队精神。
二、培训内容1. 光缆线路设计的基本原理和规范要求2. 光缆线路设计的工程测量3. 光缆线路材料的选择和使用4. 光缆连接的方式和技术5. 光缆线路的施工与质量控制6. 光缆线路的维护与管理三、培训方法1. 理论教学结合实际案例分析理论教学是培训的基础，通过理论教学，工程师们可以系统地学习光缆线路设计的基本原理和规范要求，增强他们的理论基础。
同时，通过实际案例分析，让工程师们能够将理论知识与实际情况相结合，提高其解决问题的能力。
2. 现场实践操作针对光缆线路设计，培训中应该设置现场实践操作环节，可以通过模拟实际工程环境，让工程师们进行光缆线路设计的实际操作，从而提高其实际操作能力。
3. 互动交流与讨论通过互动交流与讨论，可以激发工程师们的学习兴趣，使其在培训中能够积极参与，提高他们的学习效果。
四、培训要求1. 提高学员的责任感和团队精神光缆线路设计是一个复杂的工程，需要多人协作才能完成，因此，培训中应该提醒工程师们要加强团队意识，提高自身的责任感，确保光缆线路设计工作的顺利进行。
2. 培养学员的创新意识随着科技的不断发展，光缆线路设计也在不断更新换代，因此，培训中应该培养工程师们的创新意识，鼓励他们不断提出新的设计方案和解决方案，以适应不断变化的市场需求。
3. 加强学员的综合能力光缆线路设计需要工程师具备一定的工程实践能力和综合能力，因此，在培训中应该加强学员的综合能力培养，让他们能够全方位地进行光缆线路设计工作。
通信工程cad课课程设计一、教学目标本课程的教学目标是使学生掌握通信工程CAD的基本原理和操作技能，能够熟练运用CAD软件进行通信工程的设计和绘图。
具体目标如下：1.了解CAD的基本概念和原理。
2.掌握CAD软件的基本操作和功能。
3.熟悉通信工程的基本知识和设计流程。
4.能够熟练操作CAD软件，进行基本图形的绘制和编辑。
5.能够根据通信工程的要求，进行合理的布局和设计。
6.能够独立完成通信工程的设计和绘图。
情感态度价值观目标：1.培养学生的创新意识和解决问题的能力。
2.培养学生的团队合作意识和沟通能力。
3.培养学生的工程责任和职业道德。
二、教学内容本课程的教学内容主要包括CAD的基本原理和操作技能，以及通信工程的设计和绘图方法。
具体内容如下：1.CAD的基本概念和原理：介绍CAD的定义、发展和应用，了解CAD软件的基本界面和操作方式。
2.CAD软件的基本操作和功能：学习CAD软件的基本绘图、编辑和标注功能，掌握图层、线型和颜色的设置和使用。
3.通信工程的基本知识和设计流程：了解通信工程的基本概念、原理和设计流程，学习通信工程的设计方法和技巧。
4.通信工程的设计和绘图：通过实际案例，学习通信工程的设计和绘图方法，掌握CAD软件在通信工程中的应用和技巧。
三、教学方法本课程的教学方法包括讲授法、案例分析法和实验法。
具体方法如下：1.讲授法：通过教师的讲解和演示，传授CAD的基本原理和操作技能，以及通信工程的设计和绘图方法。
2.案例分析法：通过分析实际案例，引导学生运用CAD软件进行通信工程的设计和绘图，培养学生的创新意识和解决问题的能力。
3.实验法：通过实验室的实践操作，让学生亲自动手操作CAD软件，进行通信工程的设计和绘图，提高学生的实际操作能力。
四、教学资源本课程的教学资源包括教材、多媒体资料和实验设备。
具体资源如下：1.教材：选用权威、实用的教材，为学生提供系统的CAD和通信工程知识。
2.多媒体资料：制作精美的PPT和教学视频，辅助教学，提高学生的学习兴趣和效果。
CAD绘制线缆与布线图方法在工程设计中，电线和电缆的布线非常重要。
准确地绘制线缆布线图可以帮助工程师更好地规划和布置电气线路。
在这篇文章中，我将介绍如何使用CAD软件来绘制线缆和布线图。
步骤一：准备CAD软件首先，确保你已经安装了一款CAD软件，比如AutoCAD或SolidWorks等。
这些软件都是流行且功能强大的CAD设计工具。
启动软件后，确保你了解基本的CAD绘图操作。
步骤二：了解线缆类型在绘制线缆之前，你需要了解不同的线缆类型。
常见的线缆类型包括电源线、通信线、传感器线等。
每种线缆都有不同的电气特性需要考虑，并且可能需要符合特定的规范和标准。
掌握这些基础知识对于正确绘制线缆和布线图非常重要。
步骤三：创建线缆样式在CAD软件中，你可以创建自定义线缆样式，以便更好地表示不同类型的线缆。
线缆样式通常与线的颜色、线宽、线型等属性相关联。
通过定义不同的线缆样式，你可以更清晰地识别不同种类的线缆。
步骤四：绘制布线图现在我们可以开始绘制布线图了。
首先，从CAD软件的工具栏中选择直线工具。
在绘制布线图时，你需要根据设计要求绘制不同的线缆路径，通常使用直线、弯曲和连接节点等操作。
步骤五：添加线缆信息绘制线缆路径后，你需要添加线缆的详细信息。
这些信息包括线缆类型、电压等级、电缆芯数、电流负载等重要参数。
通过在线缆路径旁边添加这些信息，你可以更清楚地了解每根线缆的特点，并为后续的电气设计提供重要数据。
步骤六：标记线缆在布线图中，为了更好地显示线缆路径，你可以使用标记工具在每根线缆上添加标记。
这些标记可以是线缆名称、线缆长度、线缆起始与结束位置等。
通过添加这些标记，你可以快速定位线缆和进行错误排查。
步骤七：检查与修改完成布线图后，务必检查并修改可能的错误。
这是一个至关重要的步骤，因为布线图的准确性直接影响到整个电气设计的质量。
确保所有的线缆路径和参数都正确无误，以避免后期可能产生的问题。
通过上述步骤，你可以使用CAD软件绘制线缆与布线图。
光缆线路的CAD制图1、光缆线路的CAD制图的意义其意义是将光缆线路的物理路由利用计算机按规定的图例绘制成特定的图型，而该图型能够反映光缆线路的物理路由。
一般光缆线路要求按1/2000的比例绘制。
严格说，光缆线路的纵向和左右50m 的横向，需要将与光缆线路有关的地形地貌及其障碍物都要绘制成图型。
２、光缆线路图例1）光缆在工程结构图中为区别其他线条采用以上图形符号，在光缆线路路由图中，一般用直线表示。
新建工程光缆线路图一般用0.6mm宽的粗直线表示，利旧或其他光缆线路路由用细直线表示。
2）直埋线路3）水下线路、海底线路4）架空线路工程中常用以下图例5）管道线路工程中常用以下图例6）其他3、光缆线路图的绘制电信工程光缆线路图的绘制是按1/2000比例，将光缆线路的物理路由按规定的图例绘制成特定的图型，而该图型能够反映光缆线路的物理路由。
现在按4种情况说明如下：①直埋光缆线路路由图的绘制②管道光缆线路路由图的绘制③架空光缆线路路由图的绘制④壁挂式光缆线路路由图的绘制4、绘图技巧1）复制，为提高绘制速度，有效的办法是将比较近视的图纸拷贝，将相同的保留，修改不相同的内容，可以提高速度。
这种情况，在原机房增加设备时只要将原设计的图纸电子版考来修改既可。
2）在绘制比例要求比较严格的图纸，建议采用矩阵方法。
我理解为图形数字化，也就是说，一个机房平面图，在测量好各中数字的情况下，根据数据，全部用矩阵方法绘制，其图形可以做到相当标准。
5、绘图要求1）工程出版正式设计时不但要电子版，还要出纸质文本，设计文本的纸质图纸一般是黑白图纸，特殊情况下也用彩色纸质图纸。
如果计算机绘图时用彩色线条表示，若用彩色打印机出版，图纸清晰，好看，但，出版费用昂贵，出版图纸大部分用黑白打印。
而打印在黑白纸质图纸上某些颜色的线条看上去很淡，无法表示清楚。
所以要求计算机在绘图时线条的表示均采用黑线条表示。
2）一般建筑方框、道路原有设备方框、利旧光（电）缆等线条用细线条表示，新建光（电）缆线路线条、设备方框线条用粗线条表示，粗线条一般规定为0.6mm宽线条即可，但打印出版时需要缩放的图纸，对有要求的线条需要调整到合适宽度。
