汽车后桥减速器壳工艺规程设计及其夹具设计

减速机壳的机械加工工艺及夹具设计减速机壳是一种重要的机械零件，其机械加工工艺及夹具设计对于保证产品质量和生产效率具有重要作用。

下面将从减速机壳加工工艺和夹具设计两个方面进行详细阐述。

一、减速机壳的机械加工工艺1.铣削加工：减速机壳多采用铸造或锻造的方法制造，因此，在进行铣削加工之前，首先需要进行外形的修整。

然后，根据零件的具体要求，采用合适的刀具进行多道次的铣削加工，包括平面铣削、凹槽铣削、孔的铣削等。

2.钻削加工：减速机壳中存在一些多孔的部位，需要进行钻削加工。

在进行钻削之前，需要进行定位和固定，可以采用夹具或者定位销来完成，以确保钻削的准确性。

在进行钻削加工时，需要选择合适的刀具和切削参数，以保证孔的质量。

3.螺纹加工：减速机壳中可能存在一些需要进行螺纹加工的部分，包括内螺纹和外螺纹。

在进行内螺纹加工时，可以采用螺纹攻丝或螺纹铰刀进行加工；在进行外螺纹加工时，可以采用螺纹车削或螺纹铣削进行加工，具体选择方法需根据零件的具体要求进行确定。

4.精加工：在完成以上的基本加工后，还需要进行一些精加工工艺，如磨削、切割、冲击等，以进一步提高零件的精度和表面质量。

二、减速机壳的夹具设计夹具是机械加工过程中用于固定和定位工件，以保证加工的准确性和稳定性的工具。

减速机壳作为一个较大的零件，夹具的设计对于实现高效、稳定的加工具有重要影响。

1.定位夹具：用于将减速机壳在加工过程中固定在正确位置。

可以采用行星轮系、定位销等方法来进行定位。

2.支撑夹具：用于支撑减速机壳并防止其变形。

可以采用下料台、支撑块等方法来提供支撑。

3.夹紧夹具：用于夹持减速机壳，以确保加工过程中的稳定性。

夹紧夹具的设计应该兼顾刚度和灵活性，以适应不同形状和尺寸的减速机壳。

4.定位销：用于确定减速机壳在夹具中的正确位置。

定位销的设计应该能够确保减速机壳的位置准确，可靠。

5.定位尺：用于检测减速机壳的尺寸和位置，以进行调整和修正。

定位尺的设计应具有足够的精度和稳定性。

减速器壳体加工工艺及夹具设计减速器是机械的重要组成部分，其壳体加工工艺和夹具设计对机械性能至关重要。

本文主要讨论减速器壳体加工工艺及夹具设计的原理、流程以及制造的关键技术。

一、减速器壳体加工工艺减速器壳体加工工艺一般包括铣削、车削、打磨、抛光以及涂装工序。

1、铣削加工：铣削加工是减速器壳体加工的基础工程，最常用的加工工序是采用铣床加工，采用铜刀头将材料切割成所需的形状和尺寸，在加工时要确保切削不测，表面光洁度高，并准确地将图纸中设计的图形、用料尺寸以及形状精确实现；2、车削加工：车削加工可以实现复杂的开放式几何形状，以及边缘精度要求高的特殊形状的加工，一般采用NC车床进行车削加工，可以解决很多不能铣削的几何形状。

此外，车削还有磨削功能，可以把加工表面的粗糙度降低，达到较高的精度要求。

3、打磨加工：打磨加工是粗糙加工完成后的表面处理工艺，可以解决表面光洁度较低的问题，一般采用手工打磨或机械打磨。

机械打磨方法有砂带打磨、抛光轮打磨、砂轮打磨、气动打磨、摩擦砂轮、抛光辊等多种方法，选择其中一种方法根据实际情况进行处理，使壳体表面光洁。

4、抛光加工：抛光加工是提高表面完美度的重要工艺，一般采用气动抛光机或机械抛光机进行抛光加工，可以在短时间内实现一定的表面光洁度要求。

5、涂装加工：涂装加工是壳体腐蚀防护工艺。

可以将壳体表面进行涂装处理，可以涂装清漆、喷漆和电镀等方法来达到防腐蚀的目的，使壳体能够更好的维护整个机械系统的可靠性和使用寿命。

二、减速器夹具设计减速器夹具设计是加工减速器壳体的有效工具，其设计的关键在于确保夹具运用安全可靠、结构紧凑、操作方便等特点。

通常采用平行滑块五轴或气动夹具等方法来实现夹具固定功能，在加工时只要给减速器壳体夹好，即可实现减速器壳体的定位、切削及打磨等一系列加工操作。

三、减速器壳体加工工艺及夹具设计关键技术1、减速器壳体加工技术：减速器壳体加工工艺的复杂程度较高，需要采取多种加工工艺来完成，而其中铣削、车削以及打磨的流程比较重要，所以要求在加工中确保刀具的可靠性和耐磨性，精确控制切削力和速度，以确保表面光洁度及特殊几何形状的定位准确度。

减速机壳体的加工工艺及夹具设计摘要：减速机壳体是变速箱中的关键部件，可以说减速机壳体的加工工艺会直接影响产品的性能，因此完善加工工艺，优化夹具设计是成组工艺和提高企业经济效益的重要途径。

本文首先分析减速机壳体加工工艺的的关键控制点，然后分析具体的加工工艺，最后系统阐述减速机壳体夹具的设计要求。

关键词：减速机；壳体；加工工艺；夹具设计1 减速机壳体的结构工艺性分析减速机壳体的机械加工质量要求高、加工工作量大，因此，为了采用简单、经济、合理的机械加工工艺，减速机壳体的结构应具有良好的机械加工工艺性。

平面和孔系是壳体的主要加工部位，因此，影响壳体机械加工结构工艺性的主要因素是这些平面和孔的结构和配置形式。

故减速机壳体的机械加工工艺性应注意以下几方面：1.1主要孔的基本形式及其工艺性减速机壳体的主要孔的结构形式为阶梯孔和通孔，当孔的长径比L/D=1～1.5 时，为短圆柱孔，此种孔的工艺性最好；当 L/D>5 时为深孔，深孔加工困难，工艺性较差；具有环槽的通孔，因加工环槽需要具有径向进刀的镗杆，所以工艺性较差；阶梯孔的工艺性与孔径比有关，孔径比相差越小，工艺性越好，若孔径比相差很大，而其中最小的孔径比又很小，则接近于不通孔，工艺性就很差。

此外，还有许多螺纹孔，应尽量降低螺纹孔的尺寸规格，以减少刀具规格和提高汽车零件的标准化程度。

1.2壳体上同轴线各孔的工艺性为了提高生产率，用组合机床大批量产时，能用多把刀具在同一次工作行程中同时镗出各孔，因此，要求毛坯的相邻孔的直径能使加工小孔用的镗刀自由通过，否则会给加工带来一定困难和影响生产率的提高。

如各孔直径相同，在成批生产加工时，为提高生产率，机床夹具要采用工件抬起机构和主轴定向机构。

1.3壳体上孔中心距的大小的工艺性若壳体上的孔是逐个进行加工的，则对中心距要求不大，但若用组合机床批量生产时，则孔间中心距就不能太小。

为了保证孔的形状公差，孔中心距的大小也应给予足够的重视。

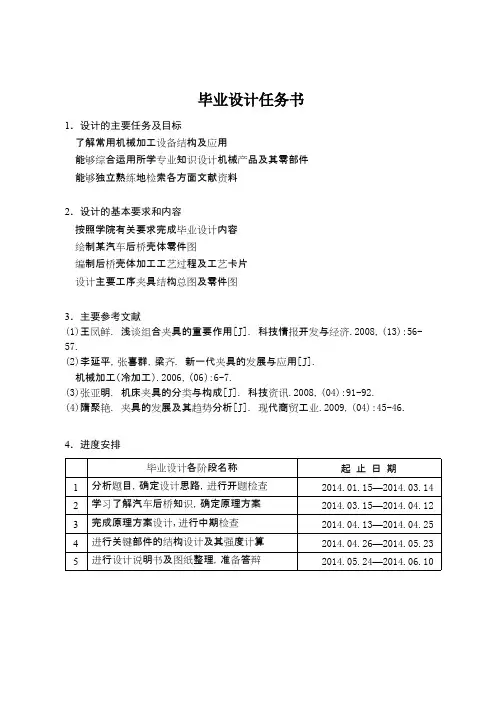

毕业设计任务书1．设计的主要任务及目标了解常用机械加工设备结构及应用能够综合运用所学专业知识设计机械产品及其零部件能够独立熟练地检索各方面文献资料2．设计的基本要求和内容按照学院有关要求完成毕业设计内容绘制某汽车后桥壳体零件图编制后桥壳体加工工艺过程及工艺卡片设计主要工序夹具结构总图及零件图3．主要参考文献(1)王凤鲜. 浅谈组合夹具的重要作用[J]. 科技情报开发与经济.2008，(13)：56-57.(2)李延平，张喜群，梁齐. 新一代夹具的发展与应用[J].机械加工（冷加工）.2006，（06）：6-7.(3)张亚明. 机床夹具的分类与构成[J]. 科技资讯.2008，(04)：91-92.(4)隋聚艳. 夹具的发展及其趋势分析[J]. 现代商贸工业.2009，(04)：45-46.4．进度安排毕业设计各阶段名称起止日期1分析题目，确定设计思路，进行开题检查2014.01.15—2014.03.14 2学习了解汽车后桥知识，确定原理方案2014.03.15—2014.04.12 3完成原理方案设计,进行中期检查2014.04.13—2014.04.25 4进行关键部件的结构设计及其强度计算2014.04.26—2014.05.23 5进行设计说明书及图纸整理，准备答辩2014.05.24—2014.06.10汽车后桥壳体加工工艺编制及夹具设计摘要：汽车后桥壳是汽车的重要组成部分，它与主减速器、差速器和车轮传动装置组成驱动桥。

驱动桥处于动力传动系的末端，其机动功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外驱动桥桥壳是汽车上重要的承载件和传力件。

驱动桥的桥壳不仅支承汽车重量，将载荷传递给车轮，而且还承受由驱动车轮传递过来的牵引力、制动力、侧向力、垂向力的反力以及反力矩，并经悬架传给车架或车身。

在汽车行驶过程中，由于道路条件的千变万化，桥壳受到车轮与地面间产生的冲击载荷的影响，可能引起桥壳变形或折断。

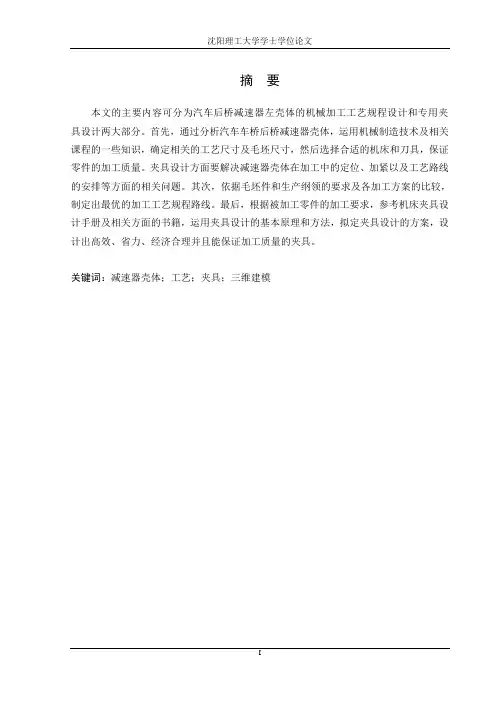

摘要本文的主要内容可分为汽车后桥减速器左壳体的机械加工工艺规程设计和专用夹具设计两大部分。

首先，通过分析汽车车桥后桥减速器壳体，运用机械制造技术及相关课程的一些知识，确定相关的工艺尺寸及毛坯尺寸，然后选择合适的机床和刀具，保证零件的加工质量。

夹具设计方面要解决减速器壳体在加工中的定位、加紧以及工艺路线的安排等方面的相关问题。

其次，依据毛坯件和生产纲领的要求及各加工方案的比较，制定出最优的加工工艺规程路线。

最后，根据被加工零件的加工要求，参考机床夹具设计手册及相关方面的书籍，运用夹具设计的基本原理和方法，拟定夹具设计的方案，设计出高效、省力、经济合理并且能保证加工质量的夹具。

关键词：减速器壳体；工艺；夹具；三维建模AbstractThe main contents of this paper can be divided into two points, one is the machining process planning of the reducer housing, the other is dedicated fixture designing. First of all, through the analysis of the reducer housing, mechanical manufacturing technology and some knowledge of the related courses are used to determine the related process dimension and blank dimension , and then the appropriate machine tools and cutting tools are selected to guarantee the quality of parts. In the process of fixture design need to solve in positioning, tightening and the arrangement of the process route and so on related issues. Secondly, on the basis of the blank and production program requirements and the comparison of the processing scheme to obtain optimal processing procedure. Finally, according to the requirements of the processed parts processing refer to machine tool fixture design handbook or related books and by using the basic principle and method of fixture design to draw up a plan of fixture design. Designing a fixture that a high efficiency, energy saving, reasonable in economy and can ensure the quality of machining.Keywords：reducer housing；process；fixture； three-dimensional models目录1绪论........................................................................................................................................................ - 1 -1.1课题研究的目的和意义 .......................................................................................... - 1 -1.2国内外研究现状 ...................................................................................................... - 1 -1.3数字化设计 .............................................................................................................. - 3 -1.4课题研究主要内容 .................................................................................................. - 3 - 2工艺规程设计...................................................................................................................................... - 4 -2.1零件分析 .................................................................................................................. - 4 -2.1.1零件的作用 .................................................................................................... - 4 -2.1.2零件的工艺分析 ............................................................................................ - 4 -2.2确定零件的生产类型 .............................................................................................. - 6 -2.2.1生产纲领的确定 ............................................................................................ - 6 -2.2.2零件年产量的确定 ........................................................................................ - 6 -2.2.3生产类型确定.....................................................................................................................-6 -2.3零件毛坯的确定 ...................................................................................................... - 6 -2.3.1选择毛坯 ........................................................................................................ - 6 -2.3.2确定毛坯尺寸和机械加工余量 .................................................................... - 7 -2.4工艺路线的拟定 ...................................................................................................... - 9 -2.4.1定位基准的选择 ............................................................................................ - 9 -2.4.2制定工艺路线 .............................................................................................. - 10 -2.4.3加工设备及工艺装备的选用 ...................................................................... - 13 -2.4.4加工余量、工序尺寸和公差的确定 .......................................................... - 14 -2.4.5切削用量的计算 .......................................................................................... - 17 -2.4.6时间定额的计算 .......................................................................................... - 18 - 3专用钻床夹具设计........................................................................................................................... - 20 -3.1夹具设计目的 ........................................................................................................ - 20 -3.2拟定钻床夹具结构方案与绘制夹具草图 ............................................................ - 20 -3.3绘制夹具装配总图 ................................................................................................ - 23 - 4工件及夹具的三维建模 ................................................................................................................. - 24 -4.1零件的三维建模 .................................................................................................... - 25 -4.1.1分析零件图 .................................................................................................. - 25 -4.1.2建模过程 ...................................................................................................... - 25 -4.2夹具的三维建模 .................................................................................................... - 27 -4.2.1夹具三维建模分析 ...................................................................................... - 27 -4.2.2夹具体底座的三维建模 .............................................................................. - 28 -4.2.3定位元件的三维建模 .................................................................................. - 28 -4.2.4钻模板的三维建模 ...................................................................................... - 29 -4.3夹具和零部件的三维装配 .................................................................................... - 29 -结论与展望............................................................................................................................................ - 31 - 致谢 ......................................................................................................................................................... - 32 - 参考文献 ................................................................................................................................................ - 33 - 附录A..................................................................................................................................................... - 35 - 附录B..................................................................................................................................................... - 36 -1 绪论1.1 课题研究的目的和意义制造业是一个国家的立国之本，是一个国家的民族产业和支柱产业，也是反映一个国家经济实力的重要标志，是为国家创造财富的重要产业。

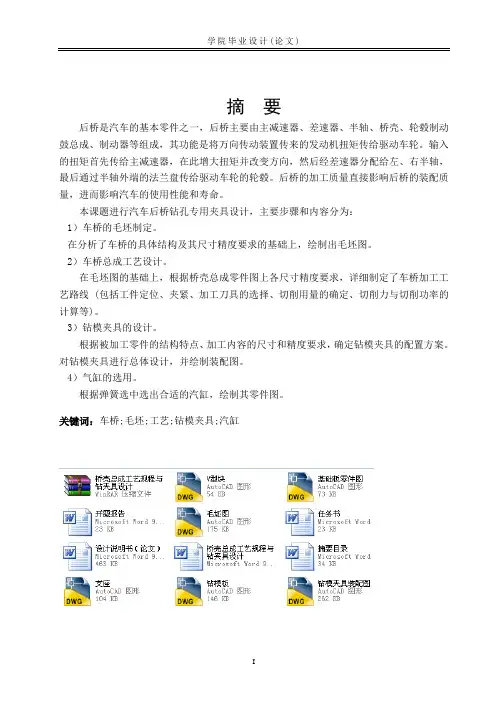

摘要后桥是汽车的基本零件之一，后桥主要由主减速器、差速器、半轴、桥壳、轮毂制动鼓总成、制动器等组成，其功能是将万向传动装置传来的发动机扭矩传给驱动车轮。

输入的扭矩首先传给主减速器，在此增大扭矩并改变方向，然后经差速器分配给左、右半轴，最后通过半轴外端的法兰盘传给驱动车轮的轮毂。

后桥的加工质量直接影响后桥的装配质量，进而影响汽车的使用性能和寿命。

本课题进行汽车后桥钻孔专用夹具设计，主要步骤和内容分为：1）车桥的毛坯制定。

在分析了车桥的具体结构及其尺寸精度要求的基础上，绘制出毛坯图。

2）车桥总成工艺设计。

在毛坯图的基础上，根据桥壳总成零件图上各尺寸精度要求，详细制定了车桥加工工艺路线 (包括工件定位、夹紧、加工刀具的选择、切削用量的确定、切削力与切削功率的计算等)。

3）钻模夹具的设计。

根据被加工零件的结构特点、加工内容的尺寸和精度要求，确定钻模夹具的配置方案。

对钻模夹具进行总体设计，并绘制装配图。

4）气缸的选用。

根据弹簧选中选出合适的汽缸，绘制其零件图。

关键词：车桥;毛坯;工艺;钻模夹具;汽缸ABSTRACTThe bridge is one of the basic spare partses of car. The bridge is mainly from lord decelerate machine, the machine, half stalk, bridge hull, round drum system moving with drum total become, making to move machine's etc. to constitute. Its function is ten thousand to spread to move equip to spread of launch machine to twist to pass to drive car wheel.Importation of twist to pass a lord deceleration machine first, at this enlarge twist combine change direction, then through bad soon machine allotment give left and right half stalk, passing half stalk outside carry of the method orchid dish pass to drive a felloe round drum.Empress the bridge process quality direct influence behind bridge of assemble quality, then influence car of usage function and life span.This topic carry on empress the car bridge to drill a hole the design, main step and contents of the appropriation tongs to is divided into:1)the semi-finished product establishment of the car bridge.At analysis the concrete structure of the car bridge and the foundation of the its size accuracy request up, draw a semi-finished product diagram.2)the car bridge is total to become a technological design.On the foundation of semi-finished product diagram, according to bridge hull total become spare parts diagram up each size accuracy request, detailed establishment the car bridge process craft route.(include a work piece fixed position and clip tight, process knife of choice, slice to pare dosage really settle, slice to pare dint with slice to pare power of calculation etc.)3)drilling the design of mold tongs.According to is processed the structure characteristics of spare parts and process size and accuracy request of contents, assurance drill the allocation project of mold tongs.Carry on a total design towards drilling mold tongs, and draw to assemble diagram.4)the air cylinder choosing to use.Pick out cylinder of select the accommodation according to the spring coil, draw its spare parts diagram.Keyword:Car bridge mi-finished product aft;Drill mold tongs linder目录1绪论 (1)1.1车桥发展概况 (1)1.1.1车桥发展及其现状 (1)1.1.2本论文的主要工作 (3)2桥壳加工工艺规程制订 (4)2.1零件的功用 (4)2.1.1车桥结构及其功能 (4)2.1.2零件的工艺分析 (6)2.2工艺规程设计 (8)2.2.1确定零件生产类型 (8)2.2.2确定零件毛坯的种类及制造方法 (9)2.2.3定位基准的选择 (9)2.2.4零件各表面加工顺序的确定 (10)2.2.5拟定工艺路线 (10)2.2.6毛坯余量和工序间余量的确定 (13)2.2.7驱动桥壳的焊接方案 (13)2.2.8桥壳加工热处理工艺要求 (16)2.3切削用量和时间定额的确定 (18)2.3.1切削用量的选择原则 (18)2.3.2切削用量和时间定额 (18)3.指定工序夹具设计 (24)3.1钻攻大面夹具工装设计 (24)3.1.1机床的选择 (24)3.1.2钻模夹具的选择 (24)结论 (34)致谢 (35)参考文献 (36)附录....................................................... 错误！未定义书签。

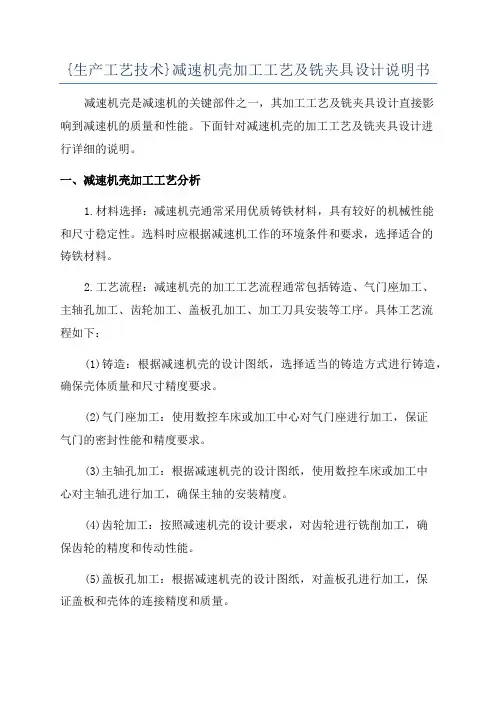

{生产工艺技术}减速机壳加工工艺及铣夹具设计说明书减速机壳是减速机的关键部件之一，其加工工艺及铣夹具设计直接影响到减速机的质量和性能。

下面针对减速机壳的加工工艺及铣夹具设计进行详细的说明。

一、减速机壳加工工艺分析1.材料选择：减速机壳通常采用优质铸铁材料，具有较好的机械性能和尺寸稳定性。

选料时应根据减速机工作的环境条件和要求，选择适合的铸铁材料。

2.工艺流程：减速机壳的加工工艺流程通常包括铸造、气门座加工、主轴孔加工、齿轮加工、盖板孔加工、加工刀具安装等工序。

具体工艺流程如下：(1)铸造：根据减速机壳的设计图纸，选择适当的铸造方式进行铸造，确保壳体质量和尺寸精度要求。

(2)气门座加工：使用数控车床或加工中心对气门座进行加工，保证气门的密封性能和精度要求。

(3)主轴孔加工：根据减速机壳的设计图纸，使用数控车床或加工中心对主轴孔进行加工，确保主轴的安装精度。

(4)齿轮加工：按照减速机壳的设计要求，对齿轮进行铣削加工，确保齿轮的精度和传动性能。

(5)盖板孔加工：根据减速机壳的设计图纸，对盖板孔进行加工，保证盖板和壳体的连接精度和质量。

(6)加工刀具安装：按照工艺要求，安装合适的加工刀具，进行加工操作。

二、减速机壳铣夹具设计说明1.夹具类型：减速机壳的铣夹具主要采用机械夹紧方式，确保工件的稳定性和加工精度。

夹具应根据减速机壳的结构特点和加工需要进行设计。

2.夹具结构：减速机壳铣夹具主要由夹紧机构、支撑机构、定位机构和导向机构等组成。

夹紧机构用于夹紧工件，支撑机构用于支撑工件，定位机构用于定位工件，导向机构用于引导刀具进行切削。

3.夹具设计原则：(1)确保夹具的刚度和稳定性，防止工件的变形，保证加工精度。

(2)夹具的设计应尽可能简洁合理，便于操作和使用，提高生产效率。

(3)夹具的加工工艺应与减速机壳的加工工艺相衔接，确保加工操作的顺利进行。

(4)夹具的设计应考虑到工件的装夹和取放的方便性，以及工件加工中可能出现的切削液排放和清洗等问题。

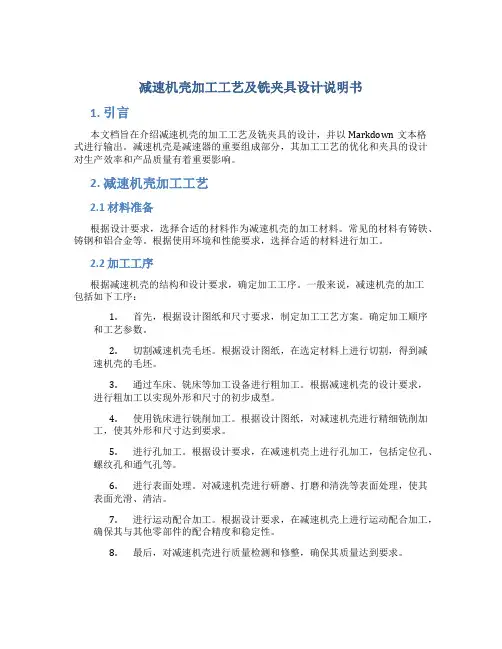

减速机壳加工工艺及铣夹具设计说明书1. 引言本文档旨在介绍减速机壳的加工工艺及铣夹具的设计，并以Markdown文本格式进行输出。

减速机壳是减速器的重要组成部分，其加工工艺的优化和夹具的设计对生产效率和产品质量有着重要影响。

2. 减速机壳加工工艺2.1 材料准备根据设计要求，选择合适的材料作为减速机壳的加工材料。

常见的材料有铸铁、铸钢和铝合金等。

根据使用环境和性能要求，选择合适的材料进行加工。

2.2 加工工序根据减速机壳的结构和设计要求，确定加工工序。

一般来说，减速机壳的加工包括如下工序：1.首先，根据设计图纸和尺寸要求，制定加工工艺方案。

确定加工顺序和工艺参数。

2.切割减速机壳毛坯。

根据设计图纸，在选定材料上进行切割，得到减速机壳的毛坯。

3.通过车床、铣床等加工设备进行粗加工。

根据减速机壳的设计要求，进行粗加工以实现外形和尺寸的初步成型。

4.使用铣床进行铣削加工。

根据设计图纸，对减速机壳进行精细铣削加工，使其外形和尺寸达到要求。

5.进行孔加工。

根据设计要求，在减速机壳上进行孔加工，包括定位孔、螺纹孔和通气孔等。

6.进行表面处理。

对减速机壳进行研磨、打磨和清洗等表面处理，使其表面光滑、清洁。

7.进行运动配合加工。

根据设计要求，在减速机壳上进行运动配合加工，确保其与其他零部件的配合精度和稳定性。

8.最后，对减速机壳进行质量检测和修整，确保其质量达到要求。

2.3 加工设备和工具减速机壳加工过程中涉及到的设备和工具主要包括：切割机、车床、铣床、钻床、砂轮机、钳工工具等。

3. 铣夹具设计3.1 铣夹具的作用铣夹具是用来夹持工件，使其在铣床上进行加工的装置。

其作用是确保工件稳定夹持，保证加工精度和安全。

3.2 铣夹具的设计要求在设计铣夹具时，需要满足以下要求：1.夹持力要大。

夹具应能稳固地夹持工件，不产生松动和位移。

2.结构简单、使用方便。

夹具的结构要简单、稳定，易于操作和调整。

3.与工件的配合精度要求高。

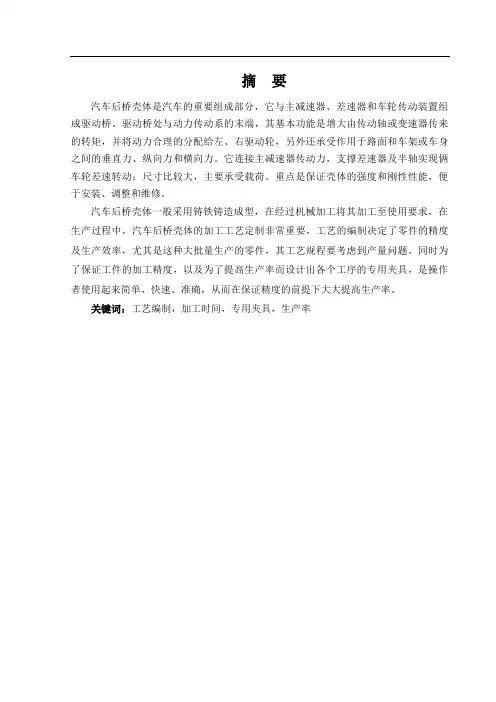

毕业设计（论文）-汽车后桥壳体加工工艺及夹具设计（全套图纸）毕业设计说明书课题：汽车后桥壳体的加工工艺规程及钻2-M8螺纹孔和铣面夹具设计子课题: 同课题学生姓名:专业机械制造与自动化学生姓名班组学号指导教师完成日期摘要摘要汽车后桥壳体是汽车的重要组成部分，它与主减速器、差速器和车轮传动装置组成驱动桥。

驱动桥处与动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。

它连接主减速器传动力，支撑差速器及半轴实现俩车轮差速转动；尺寸比较大，主要承受载荷。

重点是保证壳体的强度和刚性性能，便于安装、调整和维修。

汽车后桥壳体一般采用铸铁铸造成型，在经过机械加工将其加工至使用要求，在生产过程中，汽车后桥壳体的加工工艺定制非常重要，工艺的编制决定了零件的精度及生产效率，尤其是这种大批量生产的零件，其工艺规程要考虑到产量问题。

同时为了保证工件的加工精度，以及为了提高生产率而设计出各个工序的专用夹具，是操作者使用起来简单、快速、准确，从而在保证精度的前提下大大提高生产率。

关键词：工艺编制，加工时间，专用夹具，生产率全套图纸，加153893706AbstractAutomobile rear axle housing is an important part of the car, it with the Lord reducer, differential and wheel gear drive axle. Drive axle and the end of the power transmission system, its basic function is to increase the shaft or the transmission of torque, and power reasonable distribution to the left and right driving wheels, also bear role between road surface and frame or body of vertical force and vertical force and horizontal force. It connects the main reducer momentum, supporting both differential and half shaft wheel differential rotation. Size is larger, the main load bearing. The key is to ensure that shell strength and rigidity performance, ease of installation, adjustment and maintenance.Automobile rear axle housing is made of cast iron casting forming, generally after machining to its processing to use requirement, in the process of production, the processing technology of the automobile rear axle shell custom is very important, the process of making determines the accuracy of the parts and the production efficiency, especially in the mass production of parts, the technical process to production into consideration. At the same time, in order to ensure the workpiece machining accuracy, and in order to improve the productivity and special fixture design of each process, is the operator to use simple, rapid and accurate, and on the premise of guarantee accuracy greatly improved productivity.Key words: machining process, machining time, special fixture, productivity目录第一章加工工艺规程设计 (1)1.1 零件的分析 (1)1.1.1 零件的作用 (1)1.2 汽车后桥壳体加工的问题和工艺过程设计所应采取的相应措施 (2)1.2.1 孔和平面的加工顺序 (3)1.2.2 孔系加工方案选择 (2)1.3 汽车后桥壳体加工定位基准的选择· 21.3.1 粗基准的选择 (2)1.3.2 精基准的选择 (3)1.4 汽车后桥壳体加工主要工序安排·· 31.5 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)1.6确定切削用量及基本工时（机动时间）5第二章钻2-M8螺纹孔夹具设计 (19)2.1定位基准的选择 (19)2.2 钻削力计算 (19)2.3定位元件的设计 (20)2.4 定位误差分析 (21)2.5 夹紧装置及夹具体设计 (21)2.6 夹具设计及操作的简要说明 (21)第3章铣178下平面夹具的设计 (22)3.1 问题的指出 (22)3.2 定位机构 (22)3.2.1定位方式计算及选择 (22)3.2.2切削夹紧力的计算 (22)3.3定位误差分析 (24)3.4 零、部件的设计与选用 (24)3.4.1定位销选用 (24)3.4.2夹紧装置的选用 (25)3.5 夹具设计及操作的简要说明 (27)结论 (28)参考文献 (29)致谢 (30)第一章零件加工工艺规程以及设计1.1零件结构的分析1.1.1 零件作用的分析随着科学技术和社会生产水平的不断提高，机械制造生产模式发生了巨大的演变。

摘要汽车后桥壳体是汽车的重要组成部分，它与主减速器、差速器和车轮传动装置组成驱动桥。

驱动桥处与动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。

它连接主减速器传动力，支撑差速器及半轴实现俩车轮差速转动；尺寸比较大，主要承受载荷。

重点是保证壳体的强度和刚性性能，便于安装、调整和维修。

汽车后桥壳体一般采用铸铁铸造成型，在经过机械加工将其加工至使用要求，在生产过程中，汽车后桥壳体的加工工艺定制非常重要，工艺的编制决定了零件的精度及生产效率，尤其是这种大批量生产的零件，其工艺规程要考虑到产量问题。

同时为了保证工件的加工精度，以及为了提高生产率而设计出各个工序的专用夹具，是操作者使用起来简单、快速、准确，从而在保证精度的前提下大大提高生产率。

关键词：工艺编制，加工时间，专用夹具，生产率ABSTRACTAbstractAutomobile rear axle housing is an important part of the car, it with the Lord reducer, differential and wheel gear drive axle. Drive axle and the end of the power transmission system, its basic function is to increase the shaft or the transmission of torque, and power reasonable distribution to the left and right driving wheels, also bear role between road surface and frame or body of vertical force and vertical force and horizontal force. It connects the main reducer momentum, supporting both differential and half shaft wheel differential rotation. Size is larger, the main load bearing. The key is to ensure that shell strength and rigidity performance, ease of installation, adjustment and maintenance.Automobile rear axle housing is made of cast iron casting forming, generally after machining to its processing to use requirement, in the process of production, the processing technology of the automobile rear axle shell custom is very important, the process of making determines the accuracy of the parts and the production efficiency, especially in the mass production of parts, the technical process to production into consideration. At the same time, in order to ensure the workpiece machining accuracy, and in order to improve the productivity and special fixture design of each process, is the operator to use simple, rapid and accurate, and on the premise of guarantee accuracy greatly improved productivity.Key words: machining process, machining time, special fixture, productivity目录第一章加工工艺规程设计 (3)1.1 零件的分析 (3)1.1.1 零件的作用 (3)1.2 汽车后桥壳体加工的问题和工艺过程设计所应采取的相应措施 (2)1.2.1 孔和平面的加工顺序 (4)1.2.2 孔系加工方案选择 (2)1.3 汽车后桥壳体加工定位基准的选择 (2)1.3.1 粗基准的选择 (2)1.3.2 精基准的选择 (3)1.4 汽车后桥壳体加工主要工序安排 (3)1.5 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)1.6确定切削用量及基本工时（机动时间） (5)第二章钻2-M8螺纹孔夹具设计 (19)2.1定位基准的选择 (19)2.2 钻削力计算 (19)2.3定位元件的设计 (20)2.4 定位误差分析 (21)2.5 夹紧装置及夹具体设计 (21)2.6 夹具设计及操作的简要说明 (21)第3章铣178下平面夹具的设计 (22)3.1 问题的指出 (22)3.2 定位机构 (22)3.2.1定位方式计算及选择 (22)3.2.2切削夹紧力的计算 (22)3.3定位误差分析 (24)3.4 零、部件的设计与选用 (24)3.4.1定位销选用 (24)3.4.2夹紧装置的选用 (25)3.5 夹具设计及操作的简要说明 (27)结论 (28)参考文献 (29)致谢 (30)第一章零件加工工艺规程以及设计1.1零件结构的分析1.1.1 零件作用的分析随着科学技术和社会生产水平的不断提高，机械制造生产模式发生了巨大的演变。

减速器机体工艺规程及工装夹具设计说明书【优秀】(文档可以直接使用，也可根据实际需要修订后使用,可编辑推荐下载）毕业设计（论文）说明书专业班次：姓名：毕业设计（论文）题目系（部）年级专业姓名设计（论文）题目：设计开始时间：年月日设计结束时间：年月日设计指导人：教研室主任：系主任：毕业设计（论文）评阅书题目：系（部）年级专业姓名评阅意见：成绩：指导教师：职务：年月日业设计（论文）答辩评定书年级专业班级：姓名：答辩过程记录员：成绩评定专业答辩组组长：年月日太毕业设计（论文）任务书第1页第2页第3页第4页目录摘要 (1)Abstract (2)绪论 (1)一、工艺部分 (2)(一)零件的分析 (2)1、零件的作用 (2)2、零件的工艺分析 (2)(二)工艺规程设计 (2)1、确定毛坯的制造形式 (2)2、基面的选择 (3)（三）制定工艺路线 (3)1、工艺路线方案一 (3)2、工艺路线方案二 (3)3、工艺方案的分析与比较 (4)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (5)1、机体结合面的尺寸公差及加工余量 (5)2、机体下底面的尺寸公差及加工余量 (5)3、各油孔端面的尺寸公差及加工余量 (5)4、8-Φ13孔的尺寸公差及加工余量 (6)5、齿轮孔端面的尺寸公差及加工余量 (6)6、齿轮孔的尺寸公差及加工余量 (6)（五）确定切削用量及基本工时 (6)二、夹具设计 (42)（一）钻床夹具设计 (43)1、问题的提出 (43)2、夹具设计 (43)参考文献 (46)结束语 (47)外文原文............................................. 错误!未定义书签。

中文翻译............................................. 错误!未定义书签。

致谢............................................... 错误!未定义书签。

减速器壳体加工工艺及夹具设计一、减速器壳体加工工艺1.材料准备：根据设计要求选择适合的材料，并进行切割和锯床切割，将原材料切割成所需尺寸的坯料。

2.铣削：使用铣削机对坯料进行平面和轮廓加工。

首先进行平面铣削，将坯料的上表面和下表面进行加工，使其平整。

然后进行轮廓铣削，将坯料的外形进行加工，使其符合设计要求。

3.钻孔：使用钻床对壳体进行钻孔。

根据设计要求在壳体上进行定位和标记，然后使用钻床进行孔位的钻削，以便后续工艺步骤的进行。

4.车削：使用车床对壳体进行内孔和外圆的加工。

首先进行内孔车削，将孔位进行加工，使其符合设计要求。

然后进行外圆车削，对壳体的外形进行加工，使其光滑。

5.螺纹加工：根据设计要求在壳体上进行螺纹加工。

首先进行螺纹孔的钻削，然后使用螺纹铣刀进行螺纹的加工。

6.装配：将加工好的壳体进行清洗和除锈处理，然后根据装配图纸和工艺要求进行装配。

7.检测：对装配好的壳体进行检测，检查其尺寸和形状是否符合设计要求，以及是否存在缺陷。

8.表面处理：对壳体进行表面处理，如除锈、喷漆、烤漆等，以提高其防腐蚀性能和美观度。

9.包装：将加工好的减速器壳体进行包装，并做好标识和记录。

二、夹具设计夹具是实现对工件的定位、夹持和加工的工具，对于减速器壳体的加工来说，夹具设计尤为重要。

下面将介绍减速器壳体加工中常用的夹具设计思路：1.定位孔夹具：根据壳体的定位孔位置和尺寸设计定位孔夹具，用于将壳体进行位置固定，以便进行后续工艺步骤的加工。

2.夹紧夹具：根据壳体的形状和尺寸设计夹紧夹具，用于将壳体夹紧，以便进行铣削、钻孔、车削等加工。

3.内外圆定位夹具：对于需要进行内外圆的加工的壳体，设计相应的内外圆定位夹具，将壳体进行定位和夹持，以便进行车削等加工。

4.螺纹加工夹具：对于需要进行螺纹加工的壳体，设计相应的螺纹加工夹具，用于将壳体进行定位和夹持，以便进行螺纹的钻削和加工。

5.周边固定夹具：对于壳体的边缘需要进行加工时，设计相应的周边固定夹具，将壳体固定在夹具上，以便进行相关加工。

美驰车桥主减速器壳体的夹具及工艺设计（数控加工的程序编制）随着汽车工业的发展，汽车零部件的制造工艺与质量要求也变得越来越高。

其中，主减速器壳体作为汽车后桥中的重要组成部分，对于整个汽车的安全性和可靠性有着至关重要的作用。

因此，本文将对美驰车桥主减速器壳体的夹具及工艺设计进行探讨。

一、主减速器壳体的结构及加工难点美驰车桥主减速器壳体是一种铸铁材料，具有复杂的形状和较高的精度要求。

其主要结构包括外壳、两个支座和两个桥齿轮支座。

其中，外壳是主减速器壳体的主体部分，承载着所有的构件和装配件。

主减速器壳体的加工难点主要有以下几点：1. 外壳内孔加工：主减速器壳体的外壳内孔是非常关键的部分，直接影响整个汽车驱动系统的质量和性能。

内孔的尺寸、精度和位移都必须控制得非常精准。

2. 支座加工：主减速器壳体的两个支座是支撑汽车后桥的重要部分。

支座的加工难度较大，需要考虑其形状、尺寸、精度和位置的控制。

3. 桥齿轮支座加工：主减速器壳体的两个桥齿轮支座是连接主减速器与后桥的组成部分，要求其与芯轴线、内孔尺寸及外轮胎间隙等参数要控制得较为精准，才能保证汽车行驶的稳定性和安全性。

二、主减速器壳体的夹具设计为了保证主减速器壳体的加工精度和稳定性，需要设计一种适合的夹具。

主减速器壳体的夹具应当符合以下几个条件：1. 夹具应当稳固：夹具的设计应当保证主减速器壳体在加工过程中不会移位或者发生变形。

2. 夹具应当对壳体产生最小的影响：夹具的设计应当避免对主减速器壳体的加工带来冗余的量和误差。

3. 夹具应当保证加工质量：夹具的设计应当保证主减速器壳体的加工精度和质量。

基于以上的需求，可以设计出一种适合美驰车桥主减速器壳体的夹具。

夹具的主要组成部分包括上夹具、下夹具和夹持器。

其中，上夹具和下夹具的结构相同，均由夹具支架、夹具座、夹具板、顶板和固定螺母等组成，如图1所示。

夹持器则由夹持器主体、螺母和基准板组成，如图2所示。

夹具的夹紧力来源于夹持器和下夹具之间的螺母，通过改变螺母的力矩大小来调整夹紧力的大小。

减速机壳加工工艺及铣夹具设计说明书箱体零件是机器或部件的基础零件,它把有关零件联结成一个整体,使这些零件保持正确的相对位置,彼此能协调地工作.因此,箱体零件的制造精度将直接影响机器或部件的装配质量,进而影响机器的使用性能和寿命.因而箱体一般具有较高的技术要求.由于机器的结构特点和箱体在机器中的不同功用,箱体零件具有多种不同的结构型式,其共同特点是:结构形状复杂,箱壁薄而不均匀,内部呈腔型;有若干精度要求较高的平面和孔系,还有较多的紧固螺纹孔等.箱体零件的毛坯通常采用铸铁件.因为灰铸铁具有较好的耐磨性,减震性以及良好的铸造性能和切削性能,价格也比较便宜.有时为了减轻重量,用有色金属合金铸造箱体毛坯(如航空发动机上的箱体等).在单件小批生产中,为了缩短生产周期有时也采用焊接毛坯.毛坯的铸造方法,取决于生产类型和毛坯尺寸.在单件小批生产中,多采用木模手工造型;在大批量生产中广泛采用金属模机器造型,毛坯的精度较高.箱体上大于30—50mm的孔,一般都铸造出顶孔,以减少加工余量.第二章：零件工艺的分析2.1零件的工艺分析2.1.1要加工孔的孔轴配合度为H7，表面粗糙度为Ra小于1.6um,圆度为0.0175mm,垂直度为0.08mm,同轴度为0.02mm。

2.1.2其它孔的表面粗糙度为Ra小于12.5um,锥销孔的表面粗糙度为Ra小于1.6um。

2.2 确定毛坯的制造形式由于铸铁容易成形，切削性能好，价格低廉，且抗振性和耐磨性也较好，因此，一般箱体零件的材料大都采用铸铁，其牌号选用HT20-40，由于零件年生产量2万台，已达到大批生产的水平，通常采用金属摸机器造型，毛坯的精度较高，毛坯加工余量可适当减少。

2.3 箱体零件的结构工艺性箱体的结构形状比较复杂，加工的表面多，要求高，机械加工的工作量大，结构工艺性有以下几方面值得注意：2.1.1本箱体加工的基本孔可分为通孔和阶梯孔两类，其中通孔加工工艺性最好，阶梯孔相对较差。
