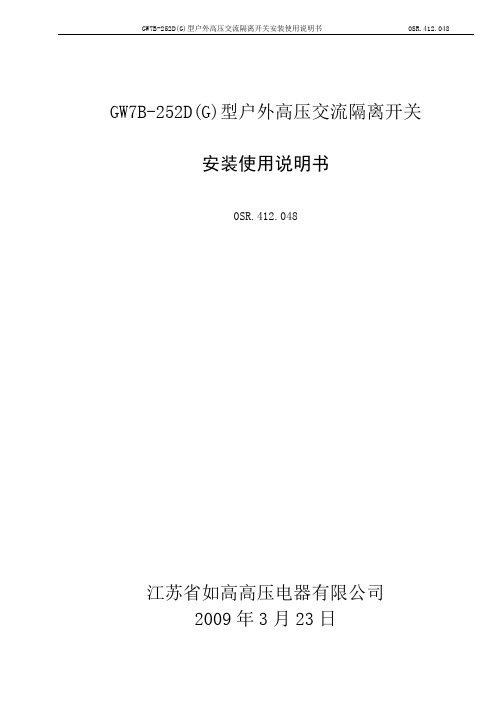

GW7B-252D(G)型户外高压交流隔离开关安装使用说明书0SR.412.048江苏省如高高压电器有限公司2009年3月23日GW7B-252D(G)型户外高压交流隔离开关安装使用说明书1概述1.1产品型号与名称GW7B-252型户外高压交流隔离开关，按照附装接地开关的情况，分为不接地(型号为GW7B-252)、单接地和双接地(型号为GW7B-252D)三种。
注：单接地开关分左、右接地，判别方法是面对铭牌，接地开关在左手侧为左接地，反之为右接地。
(产品上有铭牌帮助辩识产品左、右侧)1.2产品用途和特点GW7B-252 D(G)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压252kV的户外高压输电设备，用以在无负载情况之下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
本产品符合GB1985《高压交流隔离开关和接地开关》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》及DL/T486《交流高压隔离开关和接地开关订货技术条件》、DL/T593《高压开关设备和控制设备标准的共用技术要求》。
1.3使用环境条件a) 环境温度-40℃～+40℃；b) 海拔不超过2000m；c) 风速不超过34m/s；d) 覆冰厚度不超过10mm；e) 地震烈度不超过9度；f) 空气污秽程度：适用于IV级及以下污秽地区；g) 无频繁激烈振动，无易燃易爆和化学腐蚀物质；h) 阳光辐射强度1000W/m2(晴天中午) 。
2 技术参数表1（续）3产品结构和工作原理3. 1隔离开关本隔离开关为三柱式水平双断口结构，每组由三台独立的单极隔离开关组成(一个操作极和两个边极)。
隔离开关可以一侧或两侧附装接地开关。
三极隔离开关由一台SRCJ2型电动机操动机构联动操作，三极接地开关由一台SRCS1/SRCS2型人力操动机构联动操作。
每个单极隔离开关由基座、支柱绝缘子、操作绝缘子、主导电部分、传动系统及接地开关(当需要时)所组成。
3.1.1基座隔离开关基座采用方形钢管与弯板焊接而成。
两端弯板为固定支柱绝缘子的底座，中央转动轴承内装有无油润滑轴套及转轴装配。
3.1.2绝缘子每极隔离开关有三柱绝缘子。
每柱由两个实心棒形绝缘子叠装而成。
两柱固定支柱绝缘子平行地安装在基座两端，操作绝缘子安装在中央轴承座上。
3.1.3 主导电部分主导电部分由导电闸刀和两个静触头组成(图1)。
静触头通过调节螺柱固定在两端支柱绝缘子顶上。
静触头的触指成对装配，触指一端与触头座固定连接，另一端靠不锈钢弹簧及触指自身弹力，以及借助电动力达到可靠接触。
静触头上设有钩板，合闸后锁住动触头，即使在强风、振动、电动力的作用下，触头也不会脱开。
导电闸刀由铝合金管、触刀及翻转机构所组成，安装在操作绝缘子柱顶上。
导电闸刀具有两步动作，合闸时随着操作绝缘子先作约80°转动，当两端触刀进入静触座被定位件挡住后，翻转机构带动导电管绕自身的轴线作45°翻转，触刀与触指可靠接触。
翻转合闸使得触头具有自清扫能力，并且合闸时操作力小，对固定支柱绝缘子没有冲击力。
分闸时动作与之相反。
翻转机构由铝盖封闭，防雨、防沙尘、防腐蚀。
3.2 接地开关附装接地开关的圆棒形静触头固定在隔离开关的静触座上(图2) 。
接地开关导电杆由方形铝管制成，弯形动触板固定在导电杆上端。
接地开关为一步动作式，合闸时依靠触板的变形使动、静触头可靠接触。
结构设计上有效利用电动力来夹紧静触头以使接地开关保持在合闸位置，因此具有优异的承受短路电流的能力。
本接地开关具有开合国家标准GB1985规定B类感应电流的能力。
隔离开关与接地开关之间的机械联锁，通过各自操作轴上的缺口圆盘与带圆柱的联锁板来实现。
确保隔离开关在合闸位置时，接地开关不能合闸；接地开关在合闸位置时，隔离开关不能合闸。
3.3操动机构3.3.1 SRCJ2型电动机操动机构，由电动机、全密封双蜗轮蜗杆减速箱、转轴、辅助开关及电动机的控制、保护元件所组成。
机构箱外壳采用不锈钢板铆接而成。
机构配有防误操作装置，以实现手力操作与电动操作之间的联锁以及当不允许电动操作时也不能手动操作的反闭锁，机构箱门设有挂锁装置。
SRCJ2型电动机操动机构外形及安装尺寸见图3。
SRCJ2型电动机操动机构的结构和工作原理，另见SRCJ2型电动机操动机构安装使用说明书。
3.3.2 SRCS1型人力操动机构外形及安装尺寸见图4（a）。
机构中设有辅助开关及防误操作装置。
SRCS2型人力操动机构外形及安装尺寸见图4（b），机构中设有辅助开关。
a) 铭牌数据应与订货一致；b) 产品外表应无损伤，绝缘子不得有破损，胶装处应无松动；c) 各固定连接处紧固件应无松动现象；d) 操作轴及各转动部分应转动灵活，无卡滞现象；e) 操动机构操作灵活，分、合位置正确，行程开关、辅助开关应能正确切换。
4.2 隔离开关的安装调整本隔离开关只适用于水平安装，安装参照图5-8进行。
各部件挂吊方式见图9。
4.2.1 基座的安装将每个单极隔离开关基座固定在同一水平安装基础上(M16×60安装螺栓由用户自备)，当附装接地开关时，要使三极的接地开关转轴成一直线。
检验基座两端底座面及中央转动轴承座法兰面应该水平。
必要时可松开安装螺栓，用垫片调整，直至法兰面在两个方向上水平。
4.2.2绝缘子安装用M16×65的螺栓（含平垫、弹垫、螺母）把上下两节绝缘子联装成绝缘支柱，再用M16×65螺栓（含平垫、弹垫、螺母）分别把绝缘支柱固定到中央转动轴承座及两端底座上。
检验绝缘子上法兰在两个方向上水平。
必要时可松开M16×65螺栓，用垫片调整.（注：两侧绝缘子最下方的连接螺栓自下而上穿）mm ，同时保证固定绝缘子到中间操作绝缘子的测量每个单极两个固定绝缘子的中心距，应保证为3200+10间距为1600 mm。
最后还应测量三个绝缘子中心是否在一直线上，中间操作绝缘子中心相对两端固定绝缘子中心连线，偏差应小于10mm 。
必要时可松开螺栓用垫片调整。
（注：测量方法如下图，以两侧固定绝缘子上法兰沿边拉直线，作为测量线，测量中间操作绝缘子顶端上法兰面沿边至测量线之间的最小距离。
）4.2.3导电闸刀安装将导电闸刀小心吊起，固定在中间操作绝缘子上。
安装时注意要在分闸位置，导电管应水平、高低一致。
4.2.4静触头安装导电管与静触头座上的不干胶纸标识铭牌，标有左右侧标识（挂钩在触头座下方的静触头，为左侧静触头；与之相反，挂钩在触头座上方的静触头，为右侧静触头。
），据此分别将左右静触头用调节螺柱安装在两端固定绝缘子上方。
调节螺柱，使静触头在导电闸刀合闸到位后，触刀对其上下触子压缩量无明显差别。
注意：组成隔离开关导电部分的触刀和触头在产品两端不是对称的。
如果有一个装反了的话，隔离开关将不能正常工作，并且任何操作都有可能损害带电部分(图10)。
4.3 操作极隔离开关的调整4.3.1将电动操动机构按安装图的尺寸，固定在操作极隔离开关下方。
把隔离开关置于合闸位置，操动机构也置于合闸位置，用接头夹件夹紧垂直杆（机构上方垂直连接杆在出厂时长度留有一定的裕度，以适应用户不同的安装高度要求，垂直连接管长度取图5中所示：连接轴销中心至操作机构接头顶部B处之间的尺寸L），手动进行分合闸隔离开关，隔离开关分开后导电管与底座中心线之间的夹角应保证在74°～ 76°范围内。
合闸时，导电闸刀转动及翻转动作正常，合闸后动静触头接触位置正确，如图11所示之主拐臂应过死点，没过死点时，可松开接头夹件，适当转动操作机构接头，调整操作机构输出轴合闸时的位置。
4.3.2 如有接地开关，把人力机构安装在操作极隔离开关下方，与隔离开关一样，安装好垂直杆。
4.4 三极联动的安装调整4.4.1 隔离开关的三极联动调整操作极隔离开关调试结束后，再进行三极联动调整。
首先将单极隔离开关置于合闸状态，用极间联动杆将操作极与边极连接起来。
手动分合闸隔离开关，三极应同时分合闸到位，动、静触头接触良好，三极隔离开关合闸同期性≤20mm。
必要时可调节极间联动杆，手动分合闸操作，复核分合闸位置、触头接触情况及三极合闸同期性(测量方法:当任一极的触刀与触指接触时，测量另外两极触刀与触指之间的距离)。
4.4.2 接地开关的安装及三极联动调整解开接地开关支架的止挡，将接地开关的三极连接管安装到产品上。
安装时分别把接地开关的从动拐臂、导电管、挡圈、平衡弹簧及定位件套到管子上，再用专用连接管接头把两根联动管连接起来。
为了减少操作力矩和提高合闸动作的一致性，确保分合闸操作轻松灵活，在两个边极上按图6、7、8所示安装好平衡力矩的扭簧，扭簧安装时要有些预变形量。
在接地开关置于分闸位置，操动机构也置于分闸位置时，按图11所示角度为30°，连接接地开关的从动拐臂。
在隔离开关置于分闸位置时，手动分合闸接地开关。
当接地开关在合闸状态下，应确认静触头在动触头下方露出10～15mm(图12)。
当接地开关合不到位时，可调整从动拐臂与水平方向夹角，使之略小于30°，必要时可松开从动拐臂螺栓，调整拐臂中心距以达到分合闸位置正确。
如果操作力过大，可以适当调整平衡弹簧，如分闸时咬死，分不开，可通过调整垫片调节，如下图。
操作隔离开关和接地开关时，应注意机械联锁的动作情况。
任何错误的操作都可能损伤联锁部件或操动机构。
在隔离开关处于分闸位置时，手动分合闸三极联动的接地开关，必要时可松开接地开关导电杆底部安装夹件，适当调节它与水平面之间的夹角，使三极接地开关分合闸动作同步一致，三极接地开关合闸同期性≤20mm。
最后将接地开关软联结固定到隔离开关基座上的接地端子上。
4.5 安装调整后的检查与验收4.5.1 隔离开关调整结束后，分别测量下列尺寸:a)隔离开关对地空气绝缘距离不得小于2.05m；b)隔离开关分闸后，断口空气绝缘距离不得小于2.60m（两断口距离之和）；c)隔离开关分闸后，极间空气绝缘净距离均不得小于2.70m（两极静触头间最小距离）；d)极间距离不小于3m。
4.5.2 隔离开关和接地开关分别手动操作3～5次，应动作平稳，分、合闸位置正确，接触良好。
注意:(1)操作隔离开关时接地开关要处于分闸状态；(2)操作接地开关时，隔离开关要处于分闸状态。
4.5.3 隔离开关在电动机额定操作电压下操作5次，在85%及110%额定操作电压下分别操作3次，应无异常现象发生，分、合闸位置正确，接触良好，三极同期性不大于20mm，操动机构中辅助开关接点切换符合要求，机械联锁动作可靠，分、合闸操作时间为16±1s。
注意:在通电操作前，应使操动机构处于分、合闸中间位置，然后接上电源，按合闸或分闸按钮，观察机构主轴或隔离开关转动方向是否正确，若方向相反，应立即按停止按钮，切断电源。
