太阳能黄闪灯说明书

太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。

优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。

高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。

太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。

太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。

黄闪灯,规范篇一：太阳能黄闪灯使用说明书HTTP：太阳能黄闪灯黄闪（）使用说明书HTTP：一、产品介绍感谢您选用我们公司的产品。

为了让本产品最大地发挥功效，让您得到更满意效果，请阅读下面说明。

该系列黄闪灯全部采用多晶硅太阳能电池供电,无需电网支持,无需铺设电缆，安装极为方便,省时,省工。

在工作时黄闪灯会以一定频率闪烁,有较强视觉冲击感,提醒司机、行人注意前方路口。

二、性能参数太阳能电池板18V5W 全钢化玻璃面电池12V17AHPb灯板 LED 5MM 黄130粒（）灯箱聚碳酸脂 (PC) 黄灯波长580nm-585nm闪动频率40次/分占空比 1/6可视距离: >1000m 发光角度25°PWM四档自动光调节晴天阴天傍晚夜晚100% 80% 60% 40% PWM频率连续阴雨天 8天最小阴雨天间隔 20天开关方式手动点触式工作方式24小时不间断间歇性闪烁2注：此参数要求晴天的日照辐射量要>/M 使用温度-15~60℃储藏温度常温使用湿度10%~95% 储藏湿度10%~80%HTTP：最长储藏期三个月（超过三个月要对箱内电池充电）使用海拔5000m以下抗风能力4级安装角度平行于公路太阳能板强度 500g 钢从100cm 高处自由下落冲击不碎寿命太阳能电池 LED 畜电池控制器 15年 10年2年保一年三、安装使用方法1.打开包装，安装好遮光罩。

锁紧固定螺丝。

2.将太阳能电池板安装在黄闪灯的支架上。

3.用支架上的扣将灯箱固定在灯杆上，并调整方向，锁紧两个固定螺丝。

4.调整太阳能电池方向，使其向南，电池板面与地平面的夹角为当地的纬度值，锁紧一个固定螺丝。

5.打开灯箱门，按一下开关，让其工作。

再关上灯箱门,锁紧两个螺丝。

注：此类太阳能产品最好安装在采光好的地方，并尽量避开附近的阴影、树木等。

四、常见故障处理方法1.安装时黄闪灯正常，但工作数天后黄闪灯不亮。

a）、在安装时，太阳能电池板连接线断开，致使蓄电池无法充电而耗尽了电能。

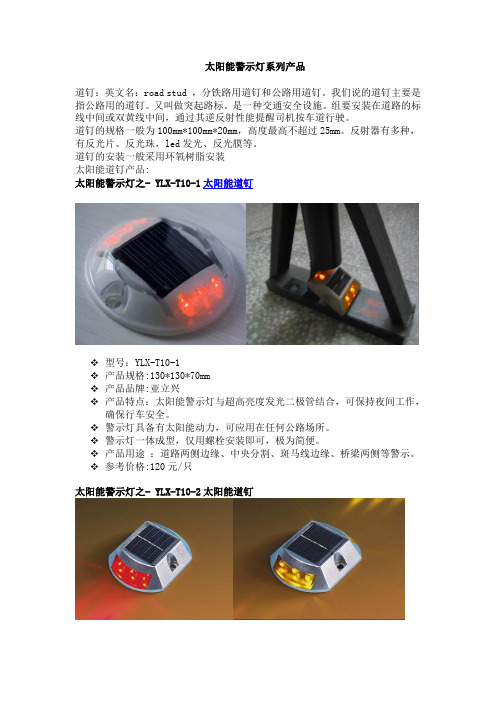

太阳能警示灯系列产品道钉：英文名：road stud ，分铁路用道钉和公路用道钉。

我们说的道钉主要是指公路用的道钉。

又叫做突起路标。

是一种交通安全设施。

组要安装在道路的标线中间或双黄线中间，通过其逆反射性能提醒司机按车道行驶。

道钉的规格一般为100mm*100mm*20mm，高度最高不超过25mm。

反射器有多种，有反光片、反光珠，led发光、反光膜等。

道钉的安装一般采用环氧树脂安装太阳能道钉产品:太阳能警示灯之-YLX-T10-1太阳能道钉型号：YLX-T10-1产品规格:130*130*70mm产品品牌:亚立兴产品特点：太阳能警示灯与超高亮度发光二极管结合，可保持夜间工作，确保行车安全。

警示灯具备有太阳能动力，可应用在任何公路场所。

警示灯一体成型，仅用螺栓安装即可，极为简便。

产品用途：道路两侧边缘、中央分割、斑马线边缘、桥梁两侧等警示。

参考价格:120元/只太阳能警示灯之-YLX-T10-2太阳能道钉型号：YLX-T10-2产品规格:110*90*330 mm产品品牌:亚立兴产品特点：太阳能警示灯与超高亮度发光二极管结合，可保持夜间工作，确保行车安全。

警示灯具备有太阳能动力，可应用在任何公路场所。

警示灯一体成型，仅用螺栓安装即可，极为简便。

产品用途：道路两侧边缘、中央分割、斑马线边缘、桥梁两侧等警示。

参考价格:108元/只太阳能警示灯之-YLX-T10-3太阳能道钉型号：YLX-T10-3产品品牌:亚立兴产品特点：太阳能警示灯与超高亮度发光二极管结合，可保持夜间工作，确保行车安全。

警示灯具备有太阳能动力，可应用在任何公路场所。

警示灯一体成型，仅用螺栓安装即可，极为简便。

产品用途：道路两侧边缘、中央分割、桥梁两侧等警示。

参考价格:230元/只太阳能警示灯之-YLX-T7-1太阳能箭头警示灯型号：YLX-T7-1产品品牌:亚立兴确保行车安全。

警示灯具备有太阳能动力，可单独或多个应用在任何公路场所。

太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。

太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。

二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。

三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。

充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。

开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。

闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。

四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。

2．产品包装能满足防潮、防尘的要求。

包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。

六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。

1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。

保持清洁，注意防潮。

如发现故障，请作好记录以待维修。

2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。

（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。

如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。

八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。

太阳能黄闪灯、爆闪灯太阳能黄闪灯和爆闪灯都是一种使用太阳能作为能源的警示灯装置，常用于道路交通安全、船舶导航等场景。

下面是对两种灯具的详细描述：1. 太阳能黄闪灯：太阳能黄闪灯是一种通过太阳能电池板转换太阳能为电能，并储存在电池中的装置。

它通常由以下几个部分组成：- 太阳能电池板：将太阳能转换为电能的关键部件，通常安装在灯具的顶部，以最大程度地吸收阳光。

- 电池：用于储存太阳能转换而来的电能，以便在夜间或阴天时继续供电。

- LED灯：黄闪灯通常采用高亮度的黄色LED灯，具有低能耗和长寿命的特点。

- 控制器：用于控制灯具的闪烁频率和模式，通常根据道路交通规则进行设置。

- 外壳和支架：用于保护和支持灯具的外部结构，通常采用耐候性强的材料，如铝合金或塑料。

太阳能黄闪灯的工作原理是，在白天太阳能电池板吸收阳光并将其转换为电能，同时充电电池。

在晚上或阴天，电池会供电给LED灯，使其闪烁发光。

闪烁频率和模式可以根据实际需要进行调整，以提醒过往车辆或行人注意安全。

2. 爆闪灯：爆闪灯是一种通过太阳能或其他电源供电的高亮度警示灯。

它通常由以下几个部分组成：- 光源：爆闪灯通常采用高亮度的LED灯或气体放电管作为光源，具有强烈的亮度和可见性。

- 电源：可以是太阳能电池板、电池或外部电源，用于供电给灯具。

- 控制器：用于控制灯具的闪烁频率和模式，通常具有多种闪烁模式可供选择。

- 外壳和支架：用于保护和支持灯具的外部结构，通常采用耐候性强的材料，如铝合金或塑料。

爆闪灯的工作原理是，在接通电源后，控制器会控制光源以特定的频率和模式闪烁发光。

爆闪灯通常具有高亮度和闪烁频率较高的特点，以提高其可见性和警示效果。

根据不同的应用场景和需求，可以选择不同颜色的灯光，如黄色、红色或蓝色。

总之，太阳能黄闪灯和爆闪灯都是利用太阳能或其他电源供电的警示灯装置，用于提醒和警示过往车辆或行人注意安全。

具体的设计和工作原理会根据实际需求和应用场景进行调整和优化。

太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。

太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。

二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。

三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。

充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。

开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。

闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。

四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。

2．产品包装能满足防潮、防尘的要求。

包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。

六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。

1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。

保持清洁，注意防潮。

如发现故障，请作好记录以待维修。

2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。

（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。

如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。

八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。

太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。

本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。

本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

黄慢闪灯技术规格书产品型号：XXSL-400概述：太阳能黄闪灯是一种安全警示灯，多用于匝道口、学校门口、交叉路口、转弯、多行人通过等存在安全隐患的危险路段或桥梁，以及雾气大、能见度低的山区路段，提醒司机注意安全驾驶。

采用太阳能电池板对铅酸蓄电池充电，无需外接电源供电，发光单元采用台湾晶元芯片的高品质、高亮度LED。

闪烁方式和电池充放电保护由高性能微电脑控制器控制，性能稳定，24小时工作可连续工作15个阴雨天以上。

本产品具有使用寿命长、节能、环保、安全稳定等优点。

产品特点：✧安装成本低：无需外接电源，无需铺设线路。

✧节能：低功耗，太阳能供电，运营成本低。

✧亮度高：LED采用台湾晶元芯片，亮度高，光衰减慢。

✧性能稳定：采用美国进口单片机控制，多种保护电路设计，功能稳定可靠。

✧使用寿命长：LED使用寿命≥100000小时，太阳能板使用寿命15年。

✧坚固耐用：PC外壳一次压铸成型，抗冲击，抗老化，耐腐蚀。

太阳能电池板使用钢化玻璃覆盖，铝外框固定。

✧工作时间长：一次充满电，可连续工作200小时，大于8个阴雨天。

✧可视距离远：专业LED反光杯配光设计，可视距离大于2KM.智能充放电控制器说明：✧自动识别：自动识别12V与24V电池系统。

✧过载保护：当电流超过最佳参数1.5倍时切断输出。

输出指示LED闪动。

1~2分钟之后恢复。

✧防反充保护：防止电池电流流向太阳能电池。

✧过充保护：防上太阳能电池向电池过度充电。

✧过放保护：防上电池向负载过度放电。

✧恢复间隔：避免电池的自恢复特点造成负载的工作抖动。

✧温度补偿：根据电池温度的变化，对充放值进行修正。

✧光控：天黑自动开起负载输出，天亮后自动关断负载输出（通过开关控制）✧时控：建立在光控基础之上，开起负载输出时计时，分时段开关负载。

（可选）✧其它保护：防雷击、防反接等。

产品参数：外壳材质：聚碳酸酯（PC）工程塑料，金属遮沿。

发光面尺寸：Ø400 mmLED数量：黄灯102颗/红色108颗LED波长：黄色590 ~ 595 nm /红色625±5 nm单颗LED亮度：5000 ~ 8000 mcdLED正常使用寿命：≥100000小时功率：≤4W工作方式：24小时连续工作或光控(通过光控开关控制)闪烁方式：频闪闪烁频率：2/3 Hz，40次/分钟，可按客户要求设计。

太阳能黄闪灯说明书太阳能黄闪灯说明书太阳能黄闪灯是以太阳能为能源的一种交通信号灯，它对来往于路口的车辆起警示作用，以减少交通事故的发生。

本产品具有不需外接电源，不需布线，安装简单方便，无污染等特点，特别适合于学校门口、铁路道口、位于公路上的村口以及偏远的、交通流量大、用电不方便而又易发生交通事故的路口。

本产品选用的免维护铅酸蓄电池，在使用时无需加水，无酸液泄露，内阻低，大小电流放电均可；具有耐震动性好，抗过充电、过放电能力强、自放电小、寿命长等特点。

本产品带有过充、放电保护电路，最大限度保护蓄电池。

拨码开关打在开的位置为开，反之为关。

技术参数：1.电池组件：10W单晶硅；2.蓄电池：12V7a电池；3.太阳能电池的峰值电压：≥16.5V4.太阳能峰值功率：10W7.额定电压:12V8.光源类型：LED光源；亮度黄色6000-8000mcd9.LED数量:9010. 尺寸：375*375*12011. 灯盘工作电流：180mha12. 二极管的视角：20°13.闪烁频率：120次±2次/min；14.连续阴天时的工作时间：5天15.可视距离：≥1000米（空旷）16.使用温度：-35℃至+65℃；安装说明1．打开黄闪灯门盖，将电池固定到支架里，然后将等箱内的红色线接到电池正极，黑色线接到电池负极，接好后打开开关，检查灯是否工作正常，盖上门盖。

2．将太阳能板固定在黄闪灯顶部螺丝上，适当调节太阳能板方向，使充电效果最佳。

3．打开太阳能板背面集线盒，将爆闪灯的电线连接到太阳能板闪，其中红色为正级，黑色为负极，将其与太阳能板的正负极对应。

4．将连接好太阳能板的黄闪灯安装到已经柱子上，然后将黄闪灯底部管子上的固定螺丝拧紧。
