车灯整体包装设计方案

汽车灯具项目规划设计方案一、项目背景与目标：1.1背景：随着汽车行业的发展，汽车灯具作为汽车重要的安全装备之一，对于行车安全至关重要。

为了满足市场需求，提升产品质量，本项目进行汽车灯具的规划设计。

1.2目标：设计开发出符合市场需求的汽车灯具产品，提供安全可靠的产品解决方案。

二、项目范围和任务：2.1项目范围：-进行市场需求调研，了解目标用户的需求和喜好。

-进行灯具技术的研究，掌握最新的照明技术和设计理念。

-设计开发汽车灯具的外观结构和内部光学系统。

-进行灯具的材料选用和生产工艺的研究。

-进行样机制作和测试验证。

-进行产品批量生产和市场推广。

2.2任务分解：阶段一：前期调研和技术研究-进行市场需求调研，了解用户需求和竞争对手情况。

-研究最新的灯具技术，包括光源、调光技术等。

-设计项目详细计划，包括时间进度、资源调配等。

阶段二：灯具外观和光学系统设计-根据调研结果，进行灯具外观设计，包括形状、材质等。

-进行光学系统的设计，确保照明效果满足需求。

-制定样机制作计划，进行样机制作和测试。

阶段三：材料选用和生产工艺研究-研究灯具材料的选择和性能，确定最佳材料。

-研究生产工艺，确保生产效率和产品质量。

-进行样机改进和测试。

阶段四：产品批量生产和市场推广-确定生产计划，进行产品批量生产。

-设计并实施市场推广策略，推广销售。

-进行售后服务和产品追踪，改进产品。

三、项目进度安排：3.1前期调研和技术研究：1个月3.2灯具外观和光学系统设计：2个月3.3材料选用和生产工艺研究：1个月3.4产品批量生产和市场推广：3个月四、资源需求：4.1人力资源：-调研人员：2人-技术研发人员：5人-设计师：2人-生产制造人员：10人-市场推广人员：3人4.2财务资源：-项目预算：总计100万元，详细分配见表格1五、风险评估：5.1技术性风险：由于灯具技术的不断创新和发展，可能面临技术更新换代的风险。

解决方案：建立技术研发团队，及时跟踪和应用最新的技术。

汽车车灯结构及工艺优化设计汽车车灯是指安装在汽车前后部的照明设备，用于在夜间或恶劣天气条件下照亮道路，增加行驶安全性。

汽车车灯的结构和工艺对于车辆的外观设计、照明效果和使用寿命等方面都有重要影响，因此需要进行优化设计。

汽车前灯通常由灯罩、反射器、透镜、光源等部件组成。

灯罩通常采用透明或半透明的材料，用于保护光源并调整光线的传播方向。

反射器则负责将光线从光源反射出来，以提供照明效果。

透镜用于对光线进行聚焦和调节，以达到更好的照明效果。

光源可以是传统的卤素灯或者是LED灯，LED灯具有更高的亮度和更长的使用寿命。

对于汽车车灯的结构设计，需要考虑以下几个方面：一是外观设计。

车灯是汽车的重要组成部分之一，其外观设计应与汽车整体设计相协调，使整个车辆更具美感和辨识度。

现代汽车车灯设计趋向于简洁大方，以强化雄浑的线条和独特的造型。

二是照明效果。

车灯的主要功能是提供良好的照明效果，确保驾驶者在夜间或恶劣天气条件下能够清晰地看到前方道路。

车灯的反射器、透镜和光源要合理设计，以获得均匀、高亮度和远射程的照明效果。

三是使用寿命。

车灯作为汽车的耐用部件之一，需要具有长久的使用寿命和稳定的性能。

在车灯的结构设计中，应选用高强度、耐高温和耐磨损的材料，并进行合理的固定和密封处理。

对于汽车车灯的工艺优化设计，需要从材料选用、加工工艺和装配工艺等方面进行考虑。

在材料选用方面，应选用高质量的透明或半透明材料，如聚碳酸酯（PC）或丙烯酸酯（PMMA），以保证良好的透光性和耐久性。

还需要选用耐高温、耐磨损和抗氧化的材料作为灯罩和反射器的材料，以确保长期稳定的照明效果和外观质量。

在加工工艺方面，应采用先进的模具制造技术，确保灯罩和反射器的精确度和一致性。

还需要进行表面处理，如喷涂或电镀，以增强材料的硬度、耐腐蚀性和美观度。

在装配工艺方面，应采用精细化的自动化装配线，并进行严格的质量控制，以确保车灯的稳定性和可靠性。

还需要配备合适的固定和密封件，确保车灯能够良好地固定在车辆上，并防止灰尘和水分进入车灯内部。

汽车车灯结构及工艺优化设计汽车车灯作为汽车的重要部件之一，不仅在夜间行驶时起到照明作用，还在白天强烈光线的条件下起到警示作用。

车灯的结构设计及工艺优化对汽车的安全性和外观造型起着至关重要的作用。

本文将围绕汽车车灯的结构及工艺优化设计展开讨论，为汽车制造企业提供一些优化设计的思路和方法。

汽车车灯的结构设计是影响车灯性能的一个重要因素。

传统的汽车车灯一般由灯罩、灯泡、反光杯、隔热板等部件组成。

灯罩一般采用透明或半透明的亚克力材料，其主要作用是保护灯泡不受外部环境的影响，并使灯光散发出去。

而灯泡则是车灯的光源，一般采用卤素灯泡或LED灯泡。

反光杯则主要用于反射灯光，使其能够形成适宜的光束照射在道路上，提高行车安全性。

隔热板则用于隔离车灯的热量，防止灯泡过热。

针对传统车灯结构存在的一些问题，如能量浪费、光束分布不均匀、照明效果较差等，许多汽车制造企业在车灯结构设计上进行了优化。

通过采用新型材料和工艺，改进灯泡的发光方式，优化反射杯结构等手段，大大提高了车灯的照明性能和能量利用率。

一些汽车制造企业采用了专利的透镜设计，将光束的分布更加均匀，提高了照明效果，使得驾驶者在夜间行车时更加安全。

汽车车灯的工艺优化设计也是提高车灯性能的重要手段。

传统的汽车车灯一般采用注塑工艺、喷涂工艺等制作，但这些传统的工艺在车灯表面质量、生产效率、成本控制等方面存在一定的不足。

许多汽车制造企业开始尝试新的车灯工艺技术，如激光雕刻、三维打印等技术，以提高车灯的表面质量、减少生产成本、提高生产效率。

通过这些新的工艺技术，可以制作出更为精细的车灯表面图案，使得汽车外观更加美观大方；新的工艺技术还可以实现批量生产，提高生产效率和成本控制。

车灯的工艺优化设计还包括汽车车灯的组装工艺的优化。

传统的车灯组装工艺一般采用手工组装，存在组装效率低、质量难以控制等问题。

为了提高汽车车灯组装的效率和质量，一些汽车制造企业开始尝试自动化的车灯组装线。

通过引入机器人技术、视觉检测技术等，可以实现车灯的自动组装、自动检测，大大提高了组装效率和产品质量。

汽车车灯结构及工艺优化设计
汽车车灯是汽车的重要组成部分，它不仅为车辆提供照明，还能增加车辆的辨识度和美观度。

车灯的结构和工艺对汽车的整体品质和使用寿命有着重要的影响，因此优化设计车灯结构和工艺是提升汽车市场竞争力的关键之一。

一、车灯结构设计
1、镜面设计
镜面是车灯中非常关键的部分，它对车灯的照明质量和亮度有着直接影响。

因此，车灯镜面的设计需要充分考虑凸面镜的曲率和精度，以达到更好的光学效果。

2、光源设计
车灯光源的种类和数量也直接关系到车灯的亮度和照明范围。

不同的光源设计可以适应不同的车辆需求，如远近光切换和自适应照明等。

3、灯罩设计
车灯的灯罩可以起到保护镜面和光源的作用，同时也能够改善车灯的外观。

因此，灯罩的设计需要考虑材料的选择和生产工艺。

4、结构材料
车灯的结构材料也是非常重要的设计考虑因素。

车灯需要承受汽车行驶时的振动和冲击，因此采用高强度、耐腐蚀的材料能够提高车灯的耐用性和安全性。

1、注塑工艺
车灯的灯罩和支架通常采用注塑成型工艺，所以优化注塑工艺可以提高灯罩和支架的质量和生产效率。

2、组装工艺
车灯的组装过程需要考虑模块化设计和自动化生产，以提高组装的精度和效率。

3、光源安装工艺
车灯光源的安装需要考虑电气连接和热管理等问题，以确保光源的运行稳定和寿命。

4、表面处理工艺
车灯表面处理需要考虑颜色、亮度和耐磨等性能，以提高车灯的外观和耐久性。

总的来说，汽车车灯的结构和工艺设计需要综合考虑材料、生产工艺、生产成本和品质等因素，以提高汽车的市场竞争力和用户满意度。

车辆灯具包装的改善方案背景车辆灯具是汽车上必要的部件之一，其作用在于提供车辆的照明，使得车辆行驶更加安全。

车辆灯具通常由多个部件组成，如灯泡、灯罩、镜片等等。

随着汽车保有量的增加，车辆灯具也成为了一个大的市场。

为了保证车辆灯具在运输、存储、销售过程中的保护，制造商需要对其进行包装。

然而，现有的车辆灯具包装存在一些问题。

首先，包装材料成本较高，对制造商造成压力。

其次，包装过程需要大量的人工操作，降低了包装效率。

此外，包装设计不合理也可能会对灯具造成损害，进而影响产品质量。

因此，有必要对车辆灯具包装进行改善。

改善方案采用环保材料传统的灯具包装材料大多是塑料、泡沫等，这些材料造成的环境污染问题已经引起了人们的广泛关注。

因此，改善方案应该采用环保材料进行车辆灯具的包装。

环保材料逐渐成为一种新的趋势，具有使用后容易回收、可再生、免费等特点。

例如：纸张，纤维素、淀粉的混合物被用来制造可降解的塑料。

此外，这种材料成本较低，对制造商造成的压力小。

采用自动化包装设备传统的车辆灯具包装方式大多采用人工操作，流程繁琐，效率低下，同时还可能存在人为的操作错误。

因此，采用自动化包装设备可以提高包装效率，降低制造商的人力成本。

自动化包装设备可以完成束装、封装等工作，其工作效率远远高于人工操作。

此外，还可以减少人为因素对包装质量的影响，从而保证产品质量。

优化包装设计优化包装设计可以有效地降低灯具在包装过程中的损伤率，避免因为包装质量问题导致的售后问题。

优化包装设计可以采用构造保护结构，让灯具能够在长途运输中更好地抵抗振动、碰撞等外力损伤。

同时，包装形态的设计也是一个重要的方面，设计适合灯具的包装形态，能够使包装更加紧密，避免包装材料与灯具之间的摩擦和磕碰。

结论随着环保意识的逐渐提高，环保材料在包装行业越来越受到关注。

同时，自动化包装设备也是包装行业的一个重要的趋势。

对于车辆灯具包装而言，优化包装设计是提高包装效果的关键。

通过上述改善方案，能够更好的实现车辆灯具包装效果的提高，为汽车行业的发展提供了助力。

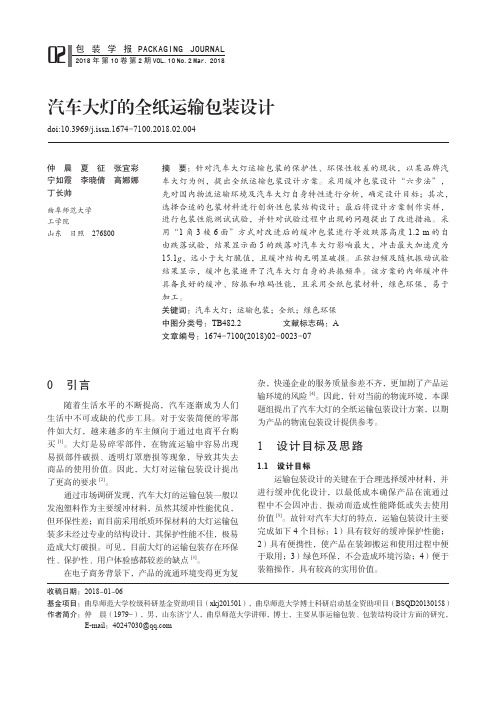

汽车大灯的全纸运输包装设计doi:10.3969/j.issn.1674-7100.2018.02.004收稿日期：2018-01-06基金项目：曲阜师范大学校级科研基金资助项目（xkj201501），曲阜师范大学博士科研启动基金资助项目（BSQD20130158）作者简介：仲 晨（1979-），男，山东济宁人，曲阜师范大学讲师，博士，主要从事运输包装、包装结构设计方面的研究， E-mail ：40247030@仲 晨 夏 征 张宜彩宁如霞 李晓倩 高娜娜丁长帅曲阜师范大学工学院山东 日照 276800摘　要：针对汽车大灯运输包装的保护性、环保性较差的现状，以某品牌汽车大灯为例，提出全纸运输包装设计方案。

采用缓冲包装设计“六步法”，先对国内物流运输环境及汽车大灯自身特性进行分析，确定设计目标；其次，选择合适的包装材料进行创新性包装结构设计；最后将设计方案制作实样，进行包装性能测试试验，并针对试验过程中出现的问题提出了改进措施。

采用“1角3棱6面”方式对改进后的缓冲包装进行等效跌落高度1.2 m 的自由跌落试验，结果显示面5的跌落对汽车大灯影响最大，冲击最大加速度为15.1g ，远小于大灯脆值，且缓冲结构无明显破损。

正弦扫频及随机振动试验结果显示，缓冲包装避开了汽车大灯自身的共振频率。

该方案的内部缓冲件具备良好的缓冲、防振和堆码性能，且采用全纸包装材料，绿色环保，易于加工。

关键词：汽车大灯；运输包装；全纸；绿色环保中图分类号：TB482.2 文献标志码：A 文章编号：1674-7100(2018)02-0023-070 引言随着生活水平的不断提高，汽车逐渐成为人们生活中不可或缺的代步工具。

对于安装简便的零部件如大灯，越来越多的车主倾向于通过电商平台购买[1]。

大灯是易碎零部件，在物流运输中容易出现易损部件破损、透明灯罩磨损等现象，导致其失去商品的使用价值。

因此，大灯对运输包装设计提出了更高的要求 [2]。

车辆零件包装设计方案背景在车辆生产和销售过程中，需要包装许多零部件，确保其不受损坏并在运输过程中保持安全。

在设计车辆零部件包装方案时，需要考虑诸多因素，如保护性能、成本、运输效率等，因此，优秀的车辆零部件包装设计方案对整个车辆制造业非常重要。

目标本文将从以下几个方面分析车辆零部件的包装设计方案的目标：保护性能首先，车辆零部件包装设计方案的主要目标是确保其能够在运输和储存过程中保持其完好无损的状态，以避免导致额外的费用和延迟。

这就需要考虑包装材料和零部件的尺寸、形状和重量。

选择合适的包装材料，如泡沫塑料、硬纸板、木材等，如此才能更好地保护零部件，从而保证其在运输和储存过程中不受损坏和磨损。

成本车辆零部件包装设计方案的成本也是重要因素，应该在保证保护性能的前提下尽可能的节约成本。

因此，设计者需要选择成本相对较低的包装材料和生产工艺。

设计师还可以通过标准化包装来降低成本，从而实现规模化生产，并能够使零部件的储存和交付更加便捷。

运输效率车辆零部件的运输效率是指将所能装载的货物尽可能地最优化，这直接影响到运输成本和交货时间。

可以通过设计合理的包装方案和规范的尺寸规格来提高运输效率。

设计方案在制定车辆零部件包装设计方案时，我们应该同时考虑到上述三个目标，下面是设计方案的一些核心要点：包装材料选择和尺寸设计选用合适的包装材料是非常重要的，应选择既能够保护零部件，又可以节约成本的材料。

例如泡沫塑料等耐用而轻便的材料。

此外，尺寸应该设计合理，以最小化包装的大小，能够在保证零部件安全的情况下，最大化运输效率。

标准化包装标准化零部件包装可以为生产商和物流公司带来很多好处。

虽然在包装方案塑造阶段，一些非标准的零部件可能会需要独立包装，但是对于大多数零部件，应该在设计阶段将其标准化，以满足大规模生产的需求，并减少包装方案的成本和复杂性。

标准化包装还可以简化物流流程，提高整体效率。

外部装饰为了区分不同的零部件，包装的外观设计应该能够在标识其功能的同时保证其可辨认性，例如标签或者图片等简单而明显的标识符。

新车大灯设计方案1. 简介本文档介绍了新车大灯的设计方案。

大灯作为汽车的重要组成部分之一，不仅具备照明功能，还能够传递车辆的个性和品牌形象。

因此，一个好的大灯设计方案对于汽车的外观和性能都有很大的影响。

2. 设计目标在制定大灯设计方案前，我们需要明确以下设计目标：•照明效果：大灯的主要功能是提供照明，因此设计方案需要确保良好的照明效果，满足驾驶者和行人的安全需求。

•外观设计：大灯是车辆的重要外观元素之一，设计方案应注重外观的美观和与整车的整体风格的协调。

•能耗和寿命：大灯的能耗和使用寿命也是考虑的重点，设计方案应尽量使能耗较低、寿命较长。

•创新性：设计方案应具备一定的创新性，以提升产品的竞争力。

3. 设计方案基于上述设计目标，我们提出以下设计方案：3.1 光源选择大灯的光源选择是影响照明效果的关键因素之一。

目前市场上常见的大灯光源包括卤素灯、氙气灯和LED灯。

考虑到能耗和寿命等因素，我们建议采用LED灯作为大灯的光源。

LED灯具有高亮度、低能耗和长寿命的优点，同时也具备灵活性和可调性，可以实现多种照明效果。

3.2 外观设计大灯的外观设计是吸引消费者的重要因素之一。

我们建议设计大灯的外观风格与车辆整体风格相协调，以提高整个车辆的美观度。

同时，根据车辆品牌和市场定位的不同，可以考虑加入一些独特的设计元素，以凸显个性和差异化。

3.3 照明效果大灯的照明效果对于行车安全至关重要。

除了提供良好的远光和近光照明外，我们还建议考虑以下功能：•日间行车灯：为了提高白天行车的安全性，可以设计大灯具备日间行车灯功能，增加车辆的可见性。

•转向辅助灯：在转弯时，大灯可以辅助指示方向，提醒其他车辆和行人。

•光束自适应控制：通过使用传感器和自适应控制系统，大灯可以根据路况和驾驶模式自动调整光束的角度和亮度，提供最佳的照明效果。

3.4 创新性设计为了增加产品的竞争力，我们建议在大灯设计中加入一些创新性的特性，例如：•动态光效：利用LED灯的可调性，设计大灯具备动态光效，可以根据不同的驾驶场景和需求，展现出不同的光斑和光效，提升车辆的个性和辨识度。

汽车车灯结构及工艺优化设计随着汽车行业的发展，车灯作为汽车的重要组成部分也逐渐得到了重视。

车灯不仅仅是为了照亮车道和向其他车辆传递信息，还具有美观和品牌形象的作用。

因此，汽车企业在设计车灯的结构和工艺方面也投入了大量的人力和资源。

一、车灯结构的设计车灯的结构设计主要包括灯罩、反光杯、光源等几个方面，下面分别进行介绍：1. 灯罩灯罩是车灯外观设计的核心，直接影响车灯的美观度和品牌形象。

而且灯罩对灯光的传递和分配也起到了关键作用。

因此，灯罩在设计上需要充分考虑以下几点：（1）光学性能：灯罩需要根据灯光的特性进行光学设计，将灯光投射出去的光线转化为符合道路标准的照明效果，保证行车安全。

（2）材质选择：灯罩材料需要具有一定的透光性、耐热性能和耐撞击性能。

（3）外观设计：灯罩外观设计需要符合车型的整体造型风格，体现车型的品牌形象和时尚感。

2. 反光杯反光杯是车灯中比较核心的部件，可以通过反射、折射等方式对光线进行控制和分配。

因此，反光杯的设计需要充分考虑以下几点：（1）光学性能：反光杯需要达到最佳的反光和折射效果，使灯光能够更加准确地照亮道路。

（2）材质选择：反光杯材料需要光滑、耐热、耐腐蚀、易加工等特点。

（3）结构设计：反光杯的结构设计需要充分考虑保持光线的稳定和准确度，同时减少光线的反射损失。

3. 光源目前市场上主要的车灯光源有LED、卤素灯、氙气灯等。

不同光源的原理和性能差异比较大，因此，在车灯中使用不同光源需要进行不同的设计和布置。

（1）LED光源：由于LED光源的亮度高、寿命长、功耗低等优点，目前越来越多的车型开始采用LED光源。

LED光源的灯珠数量和布局都需要定制化设计，以达到最佳的亮度和均匀度。

（2）卤素灯：卤素灯具有价格低廉、易于更换等优点，但同时灯泡寿命较短、耗电量大等问题也需要考虑，因此需要对灯泡和反光杯进行细致的设计。

（3）氙气灯：氙气灯光源亮度高、色温高、显色性好等优点，但是价格昂贵、灯泡寿命短也成为使用上的难点。

汽车前大灯灯壳注塑模设计汽车车灯主要是用做照明，可以说是汽车的眼睛，车灯是对所有汽车照明系统的统称。

汽车车灯外观要求高，几个重要零件都是透明件，电镀件等，可以说汽车外观要求最高的零件就是车灯，因而对模具设计与制造要求极高。

一般汽车的主要灯饰件就是前后大灯。

车灯不同的车系有不同的配置，同一车系依据高低配置也不尽相同。

组成汽车前后灯的主要零件有：左右透镜.左右装饰框.左右灯壳.左右反射镜等。

汽车车灯的外观要求极为严格，本文选取某名牌汽车前大灯模具进行介绍。

本文详细介绍汽车车灯注塑模具的设计经验和要点，以某品牌汽车的一款汽车的前大灯作为案例来分析。

汽车前大灯组装效果如图1所示：图1 汽车前大灯组装效果图图1所示零件为某品牌汽车的前大灯组装图，本章以汽车前大灯灯壳零件为例，详细介绍汽车灯壳注塑模具的设计要点与技术总结。

汽车灯壳零件如图2所示：图2 汽车前大灯灯壳零件图1 塑件外观要求与结构分析图2所示为某品牌汽车前大灯灯壳零件图，材料为PP+TD20，其中PP为灯壳外罩的基体，TD20是材料中加入20%的滑石粉，主要是提高灯壳外罩的刚性。

非外观件，属内部功能件。

塑件尺寸为：475.3*355.6*291.4mm。

塑件特点如下：（1）非外观件，塑件外观面不允许有斑点，收缩凹陷.熔接痕.飞边等缺陷（外观缩痕要求不是很高）。

（2）塑件为内部功能件，灯头孔.后盖孔等装配要求高。

（3）塑件外形复杂，塑件外侧面有6处倒扣，灯壳除了灯头孔非左右镜像外，其余特征都是左右镜像。

（4）塑件外侧面共有6处倒扣，需采用侧向抽芯结构。

（5）根据塑件特征，灯壳塑件有粘定模风险，塑件设计需预防粘定模。

2 模具结构分析根据汽车灯壳的结构特点与外观要求，模具优先采用热流道注塑模结构。

经模流分析结果与技术讨论，最终采用2点开放式热流道直接进胶。

本模具S1，S2，S3，S4，S5，S6由于在塑件外侧，倒扣面积大，因此优先采用动模“斜导柱+滑块”的抽芯结构。
