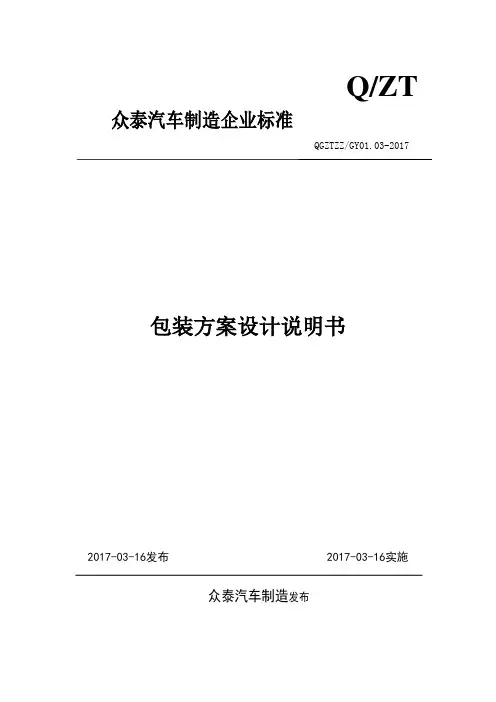

Q/ZT 浙江众泰汽车制造有限公司企业标准
QGZTZZ/GY01.03-2017
包装方案设计说明书
2017-03-16发布 2017-03-16实施
浙江众泰汽车制造有限公司发布
前言
为了实现众泰汽车制造公司(ZOTYE)包装管理的标准化，降低物流成本，提高物流和生产效率，能更好地使零件“准时”供应到众泰汽车制造公司各收货点，特制定符合供货要求的通用包装规则。
本标准由浙江众泰汽车制造有限公司提出
本标准由工艺技术部负责归口管理
本标准起草单位：工艺技术部
本标准起草人：郑浩
本标准审核人：应杰
本标准标准化人：王伟绩
本标准审定人：吕憬
本标准批准人：郑映波
本标准首次发布日期：2017年3月16日
文件/制定及修改情况记录
版号修订内容编写/修订审核标准化审定批准
目录
1、目的
2、原则
3、木托盘标准
3.1木托盘规格及技术要求
3.2塑料托盘规格及技术要求
3.3托盘的构成
3.4托盘堆码标识要求
4、塑料箱标准
4.1选择原则
4.2一般要求
4.3塑料箱尺寸及相关标准
4.4塑料箱堆码高度规则
4.5塑料箱堆码规则
4.6塑料箱内衬设计要求
4.6.1防尘盖设计盖要求
4.6.2内衬设计要求
4.6.3内衬材料选用
4.6.4塑料箱标识要求
5、通用铁箱标准
5.1选择原则
5.2一般要求
5.3材料要求
5.4底部结构
5.5众泰汽车制作公司推荐标准通用铁箱尺寸
5.6通用铁箱标识要求
6、专用器具标准
6.1选择原则
6.2一般要求
6.3材料要求
6.4专用器具推荐适用尺寸
6.5专用器具堆跺脚标准
6.6专用器具标识标准
6.7专用器具内部结构
7、牵引装置标准
7.1牵引杆
7.2挂钩
7.3牵引杆和挂钩安装位置
8、通用铁箱和专用器具制作工艺及油漆标准8.1焊接
8.2公差要求
8.3油漆要求
9、脚轮标准
9.1脚轮要求
9.2减震脚轮技术参数
9.3减震脚轮选用标准
9.4脚轮使用年限
9.5脚轮安装要求
10、瓦楞纸箱标准
10.1进口件、贵重件和特殊采购零件要求10.2瓦楞纸箱类型
10.3纸箱附件
10.4纸箱尺寸规定
10.5纸箱标识要求
11、内包装防护要求
11.1发动机零部件
11.1.1防尘
11.1.2防锈
11.2外观件和内饰件
11.3电子件
11.3.1防磕碰、防划伤内包装保护
11.3.2防潮
11.4易损、易碎件
12、包装日常维护标准
12.1油漆
12.2容器主体和防护材料
12.3脚轮
13、容器编号规则
13.1专用器具编号规则
13.2托盘编号规则
14、环保要求
14.1环保包装要求
14.2环保包装对包装材料的再生利用有明确的定义14.3包装使用年限
14.4所有零部件包装必须符合环保要求
1、目的
为了实现众泰汽车(ZOTYE)包装管理的标准化，降低物流成本，提高物流和生产效率，能更好地使零件“准时”供应到众泰公司各收货点，特制定符合供货要求的通用包装规则。
2、原则
2.1所有包装应保证零件在用户使用的质量；
2.2供应商应优先选择众泰汽车公司（ZOTYE）建议使用的通用容器；
2.3所有运输单元都应适合机械搬运（除了不适合托盘化运输的手工搬运小包装外）；
2.4每箱零件存放数量按照6的公倍数；小件及标准件必须有内包装，内包装必须有标签,包装装载量超过500件的，每100或200件为一小包装；
2.5所有包装应便于运输、搬运、储存、配送、方便取用等物流过程和生产过程；
2.6损害零件质量、威胁操作人员安全、违反环保法规的零件包装将被拒收；
2.7一种零件包装类型是唯一的，对众泰汽车公司所有供应商都有效；
2.8除特殊采购零件、标准件外，来件包装禁止使用纸包装；
2.9包装变更申请应得到众泰汽车制造有限公司认可；
2.10与本规则描述不相符的包装，在供应商和众泰汽车制造有限公司之间应达成一致协议；
3、托盘标准
3.1木托盘规格及技术要求
标准木托盘尺寸为1200*1000*150mm(长×宽×高)，承载重量1000kg，材料为原木，木托盘制作按照GB／T 2934 1996木托盘国家标准执行。
3.2塑料托盘规格及技术要求
标准塑料托盘尺寸为1200*1000*150mm(长×宽×高)，承载重量1000kg，底部结构为“田”字型，材料为抗冲击聚乙稀（HDPE）或聚丙稀（PP），颜色为蓝色。
3.3托盘的构成
层的构成
单个托盘堆码高度尺寸不大于1170mm,如图所示：
托盘堆码高度
3.4托盘堆码标识要求托盘上码放的包装要求做好外包装标识，保证包装标识朝外，便于清点来件货物；每个托盘的二维码粘贴位置：宽度面中间位置。
