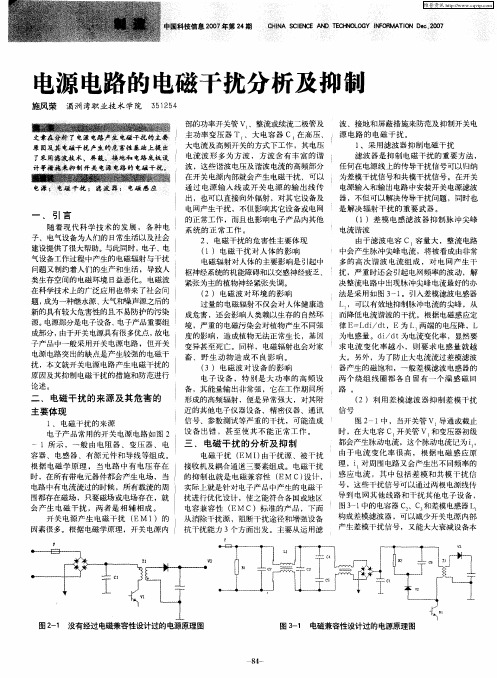

电源电路的电磁干扰分析及抑制

扰，本文就开关电源电路产生电磁干扰的
（３）电磁波对设备的影响电子设备，特别是大功率的高频设备，其能量输出非常强，它在工作期间所形成的高频辐射，便是异常强大，对其附近的其他电子仪器设备、精密仪器、通讯信号、参数测试等严重的干扰，可能造成设备出错，甚至使其不能正常工作。
波、接地和屏蔽措施来防范及抑制开关电源电路的电磁干扰。Ｉ、采用滤波器抑制电磁干扰滤波器是抑制电磁干扰的重要方法，任何在电源线上的传导干扰信号可以归纳为差模干扰信号和共模干扰信号。在开关电源输入和输出电路中安装开关电源滤波器，不但可以解决传导干扰问题，同时也是解决辐射干扰的重要武器。（ｉ）差模电感滤波器抑制脉冲尖峰电流谐波
原因及其抑制电磁干扰的措施和防范进行。
论述。
二、电磁干扰的来源及其危害的
主要体现
ｌ电磁干扰的来源、电子产品常用的开关电源电路如图２
一
ｌ所示，一般由电阻器、变压器、电ｆ三、电磁干扰的分析及抑制容器、电感器、有源元件和导线等组成。电磁干扰（Ｉ由干扰源、被干扰ＥＭ）
随着现代科学技术的发展，各种电子、电气设备为人们的日常生活以及社会建设提供了很大帮助。与此同时，电子、电
在科学技术上的广泛应用也带来了社会问『
题，为一种继水源、成大气和噪声源之后的新的具有较大危害性的且不易防护的污染

2017江苏省技能大赛省赛理论题库1016版本 23 机电一体化设备组装与调试-1061

[0001-03272203-196ce082][单项选择题][中][基础知识][A]1.（）的作用是使压缩空气干燥，过滤，使气体含有的杂质不会经过气体进入制动系统，从而保持制动系统的灵敏和有效。

A.干燥器B.压力表C.空气过滤器D.油雾器[0002-03272203-723a12af][单项选择题][中][基础知识][D]2.（）是一种特殊的注油装置。

它以压缩空气为动力，将润滑油喷射成雾状并混合于压缩空气中，随压缩空气进入需要润滑的部位，达到润滑气动元件的目的。

A.干燥器B.压力表C.空气过滤器D.油雾器[0003-03272203-9576b98e][单项选择题][中][基础知识][A]3.压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。

一般压力表以（）为基准。

A.大气压力B.绝对压力零位C.两个被测压力之差D.水压[0004-03272203-286c70e1][单项选择题][中][基础知识][A]4.节流阀的主要作用是（）。

A.控制液体流量B.控制电流C.两个被测压力之差D.水压[0005-03272103-45a97544][单项选择题][易][基础知识][B]5.机电一体化技术是以（）技术为核心，强调各种技术的协同和集成的综合性技术。

A.自动化B.电子C.机械D.软件[0006-03272103-40cd1153][单项选择题][易][基础知识][C]6.机电一体化技术是以（）部分为主体，强调各种技术的协同和集成的综合性技术。

A.自动化B.微电子C.机械D.软件[0007-03272303-a8991450][单项选择题][难][基础知识][B]7.在机电一体化产品的开发过程中，总体方案设计完成后应立即进行（）。

A.样机设计(详细设计)B.此方案的评审、评价C.理论分析(数学模2)D.可行性与技术经济分析[0008-03272303-602d2841][单项选择题][难][基础知识][A]8.在机电一体化系统中，机械传动要满足伺服控制的基本要求足（）。

计算机电缆介绍及屏蔽层作用

计算机电缆介绍及屏蔽层作用据矿用电缆报道计算机电缆适用于交流额定电压为300/500V及以下对于防干扰性能要求高的电子计算机、检测仪器、仪表的固定连接。

产品标准企业标准型号名称DJYVP20电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽钢带铠装电缆。

DJYVP电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽电缆。

电缆导体的长期允许工作温度应不超过70℃在使用过程中电缆应防止高温直流辐射或接触电缆敷设环境温度应不低于0℃。

电缆敷设安装允许弯曲半径非铠装层电缆应不小于电缆外径的6倍铠装或屏蔽层结构电缆应不小于电缆外径的12倍屏蔽层结构的软电缆应不小于电缆外径的6倍。

下面werge_dryj介绍一下计算机电缆屏蔽层的作用一、引起干扰的主要原因1电阻耦合引入的干扰传导引入2电容电感耦合引入的干扰3计算机供电线路上引入的干扰4雷击引入的干扰注1、由于外施电压在线芯间电容耦合的作用下产生的静电干扰2、由于通电电流产生的电磁感应干扰。

总的来讲当邻近存在高电压、大电流干扰源时电气干扰更严重由于同一电缆的线芯之间的距离较小其干扰程度也远大于平行敷设的紧邻电缆。

二、屏蔽的选择1、开关量信号可用总屏蔽2、高电平模拟信号宜用对绞线芯的总屏蔽必要时也可用对绞线芯分屏蔽3、低电平模拟信号或脉冲量信号宜用对绞线芯的分屏蔽必要时也可用含对绞线芯分屏蔽的复合总屏蔽。

三、屏蔽电缆的作用屏蔽电缆的作用主要是防止1静电干扰2电磁感应3串音感应所产生之干扰确保系统传输正常运行061127 PLC控制系统抗干扰技术设计策略随着工业设备自动化控制技术的发展可编程控制器PLC在工业设备控制中的应用越来越广泛。

PLC控制系统的可靠性直接影响到企业的安全生产和经济运行系统的抗干扰能力是关系到整个系统可靠运行的关键。

本文详细介绍了影响PLC运行的干扰类型及来源并提出抗干扰设计的实施策略。

自动化系统所使用的各种类型PLC中有的是集中安装在控制室有的是安装在生产现场和各电机设备上它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。

电磁屏蔽技术在电力系统中有哪些应用

电磁屏蔽技术在电力系统中有哪些应用在当今高度依赖电力的社会中，电力系统的稳定运行至关重要。

然而，各种电磁干扰问题可能会对电力系统的性能和可靠性产生负面影响。

电磁屏蔽技术作为一种有效的解决方案，在电力系统中得到了广泛的应用。

首先，我们来了解一下什么是电磁屏蔽技术。

简单来说，电磁屏蔽就是利用导电或导磁材料制成的屏蔽体，将电磁波限制在一定的空间范围内，或者阻止电磁波向外传播，以减少或消除电磁干扰对敏感设备的影响。

在电力系统中，变电站是一个关键的组成部分。

变电站内存在着大量的高压电气设备，如变压器、断路器、互感器等，这些设备在运行过程中会产生强烈的电磁场。

为了保护变电站内的二次设备（如继电保护装置、测控装置等）免受电磁场的干扰，通常会在二次设备室采用电磁屏蔽措施。

例如，在房间的墙壁、天花板和地板上安装金属屏蔽网，或者使用金属板材对整个房间进行屏蔽。

这样可以有效地降低外界电磁场对二次设备的影响，提高设备的运行稳定性和可靠性。

电力电缆也是电磁屏蔽技术应用的重要领域。

在长距离输电过程中，电力电缆会受到来自外界的电磁干扰，同时也会向周围环境辐射电磁波。

为了减少这种干扰和辐射，电力电缆通常采用金属护套进行屏蔽。

金属护套可以将电缆内部的电磁场限制在电缆内部，同时也可以阻挡外界电磁场的侵入。

此外，对于一些对电磁干扰要求较高的场合，还会采用多层屏蔽结构的电力电缆，以进一步提高屏蔽效果。

在电力系统的通信领域，电磁屏蔽技术同样发挥着重要作用。

随着智能电网的发展，电力通信的可靠性和安全性要求越来越高。

通信设备（如光纤通信设备、无线通信设备等）在工作时容易受到电磁干扰，导致通信质量下降甚至中断。

为了保障通信的正常进行，通信设备的外壳通常采用金属材料制作，并进行良好的接地处理，以实现电磁屏蔽。

同时，在通信机房内也会采取屏蔽措施，如安装屏蔽门、屏蔽窗等，以减少外界电磁干扰对通信设备的影响。

在电力系统的自动化控制领域，电磁屏蔽技术对于保障控制系统的稳定运行至关重要。

高压连接器及高压线束的电磁屏蔽性能

高压连接器及高压线束的电磁兼容EMC测试高压连接器和高压线束在新能源汽车中起传送电能的作用，高压线束是连接整车三大电（电池、电控、电机）的大动脉，而高压连接器则是这个大动脉两端的接口，其作用是实现整个连接回路快速的导通和关断。

新能源电动汽车的高压电气框图如下：在高频情况下，高压线束存在天线效应（如下图所示），对外产生辐射干扰。

目前电动汽车驱动电机大多采用永磁同步电机，其具有功率密度大、几何尺寸小、效率高等优点。

但由于电机气隙磁场的畸变以及IGBT 驱动模块非线性等原因，电机电流中含有大量的高次谐波功率器件工作在高频开关模式，开通关断时容易产生严重振荡，这成为了电动汽车电气系统中主要的电磁干扰EMI （Electromagnetic interference ）源头之一。

新能源电动汽车中的电机控制器和DCDC 中就包含有大量的开关元器件，而这两个设备之间又是靠高压线束和高压连接器连接起来实现电能的传输的，所以对于高压线束和连接器的屏蔽效能提出了很高的要求，控制不当的话会高压线束会严重干扰整车电气。

新能源汽车中的干扰源什么是电磁兼容？工程界定义：所谓电磁兼容，一方面指设备在受电磁干扰情况下依然能正常工作；另一方面指设备运行时所产生的电磁场也不会影响到周围环境中其他设备的正产工作。

什么是电磁屏蔽？电磁屏蔽技术就是防止电子设备或者电子元器件之间产生电磁感应干扰的一种技术。

主要有三种方法：◆静电屏蔽◆静磁屏蔽◆电磁屏蔽为了避免外界电场对`仪器设备的影响，或者为了避免电器设备的电场对外界的影响，用一`个空腔导体把外电场遮住，使其内部不受影响，也不使电器设备对外界产生影响，这就叫做静电屏蔽。

◆静电屏蔽什么是电磁屏蔽？电磁屏蔽技术就是防止电子设备或者电子元器件之间产生电磁感应干扰的一种技术。

主要有三种方法：◆静电屏蔽◆静磁屏蔽◆电磁屏蔽在电磁场（电磁波）中，导体表面将要吸收、损耗电磁场的能量，使得电磁场的传播从导体表面往里面是指数式衰减的（即电场和磁场的振幅是指数式衰减），这种现象就是趋肤效应。

高压直流输电系统的电磁兼容性研究与应用

高压直流输电系统的电磁兼容性研究与应用摘要高压直流输电系统的广泛应用已经成为现代能源输送的重要组成部分。

然而，由于高压直流输电系统存在的电磁兼容性问题，可能对其他电力设备、通信设备和民用设施产生干扰和损害。

因此，对于高压直流输电系统的电磁兼容性研究与应用具有重要意义。

本文在分析高压直流输电系统的基本原理和工作机理的基础上，重点探讨了高压直流输电系统的电磁兼容性问题。

首先，介绍了电磁兼容性的基本概念和研究方法。

然后，分析了高压直流输电系统的电磁辐射、电磁感应和电磁耦合等电磁兼容性问题。

接着，提出了一系列针对高压直流输电系统的电磁兼容性解决方案，包括系统设计、电磁隔离和电磁抑制等措施。

最后，通过实验验证了提出的电磁兼容性解决方案的有效性。

关键词：高压直流输电系统，电磁兼容性，电磁辐射，电磁感应，电磁耦合，电磁隔离，电磁抑制AbstractThe widespread application of high-voltage direct current (HVDC) transmission systems has become an important part of modern energy transmission. However, due to the electromagnetic compatibility (EMC) issues that exist in HVDC transmission systems, interference and damage may be caused to other power equipment, communication equipment, and civil facilities. Therefore, the research and application of EMC for HVDC transmission systems is of great significance.Based on the analysis of the basic principles and working mechanisms of HVDC transmission systems, this paper focuses on the EMC issues of HVDC transmission systems. Firstly, the basic concepts and research methods of EMC are introduced. Then, the EMC issues such as electromagnetic radiation, electromagnetic induction, and electromagnetic coupling in HVDC transmission systems are analyzed.Subsequently, a series of solutions for EMC of HVDC transmission systems are proposed, including system design, electromagnetic isolation, and electromagnetic suppression measures. Finally, the effectiveness of the proposed EMC solutions is verified through experiments.Keywords: HVDC transmission system, electromagnetic compatibility, electromagnetic radiation, electromagnetic induction, electromagnetic coupling, electromagnetic isolation, electromagnetic suppression第一章绪论1.1 研究背景和意义随着能源需求的增长和电力市场的日益开放，高压直流（HVDC）输电技术已经成为现代电力系统中的一种重要形式。

变电站干扰及其抑制措施

原因分析
经过调查，发现变电站内设备存在绝缘老化、参数不匹配等问题，同时开关操作不规范也容易导致操作过电压的产生。
解决方案
对变电站内设备进行定期维护和更换，确保设备绝缘良好、参数匹配；规范开关操作流程，减少操作过电压的产生；在关键设备上安装过电压保护装置，提高设备的抗干扰能力。
06
总结与展望
研究成果总结
接地与防雷措施
1 2
系统接地
确保变电站设备与系统接地良好，降低地电位差引起的干扰。
防雷接地
设置完善的防雷接地系统，避免雷电对设备的直接冲击和感应干扰。
3
接地电阻控制
降低接地电阻，提高接地效果，减少地电位差引起的干扰。
滤波与隔离技术
电源滤波
在电源输入端设置滤波器，滤除电网中的谐波和干扰信号，保证电源质量。
由于变电站内高压设备产生的强电场，使得附近的导体产生感应电荷，从而形成静电感应干扰。
电磁辐射
高压设备中的电流和电压变化会产生电磁波，向周围空间辐射，对变电站内的二次设备和通信系统造成干扰。
电磁感应
当变电站内一次设备的电流发生变化时，会在其周围的导体中产生感应电动势，从而对二次设备造成干扰。
间距控制
保持设备间足够的安全距离，降低电磁场强度，减少干扰。
布局优化
通过优化设备布局，减少不必要的回路和交叉，降低干扰产生的可能性。
采用屏蔽技术
电磁屏蔽
采用金属屏蔽体对电磁场进行屏蔽，减少电磁辐射对周围环境和设备的影响。
磁屏蔽
使用高导磁材料对磁场进行屏蔽，降低磁场对设备的干扰。
组合屏蔽
结合电磁屏蔽和磁屏蔽技术，实现多重屏蔽效果，提高抗干扰能力。
未来研究方向与展望

抑制电磁干扰的方法有哪些

抑制电磁干扰的方法有哪些
1 引言
任何电子设备产生的电磁干扰和响应过程，可以用辐射和传导来描述干扰发生源，可以用辐射敏感性和传导敏感性来描述响应接收设备特性，因此，所有电磁干扰的抑制方法可以从以下三个方面入手：
——抑制电磁干扰源；
——切断电磁干扰耦合途径；
——降低电磁敏感装置的敏感性。

本文主要围绕这三个方面讨论提高电子设备电磁兼容性的措施，诸如选择抑制电磁干扰的电路，采用合适的工作状态；实施正确的搭接、接地、屏蔽、滤波、分层防护；采用合理分类布线等方法都能有效地抑制电磁干扰或降低敏感。

各种方法在电子设备中不仅独立使用，而且相互之间又存在着关联。

下面主要从接地、屏蔽和滤波等方面概述对干扰的抑制技术。

2 接地
在电子设备中接地是抑制电磁噪声和防止电磁干扰以及保护人员和设备安全的重要方法之一。

要求电子设备时机座、金属外壳必须可靠地接地，这是为了保护人员和设备的安全，称为“保护接地”；另一类接地称为“屏蔽接地”，指为抑制干扰而采用的屏蔽层（体）的接地，以起到良好的抗干扰作用。

2．1 目的
接地的主要目的如下：
——保护设备和人身安全，防止雷电危害和电源故障时发生电击；
——泄放静电荷，以免设备内部放电造成干扰；
——提高电子设备电路系统工作稳定性。

2．2 分类
2.2.1 悬浮地。

抑制干扰影响的基本方法

抑制干扰影响的基本方法
抑制干扰影响的基本方法
抑制干扰影响的基本方法
设备屏蔽
屏
接地和等电位连接
抑制技术
蔽
控制室屏蔽
电路抑制
防浪涌
电缆屏蔽
现场方法
静电屏蔽电磁屏蔽辐射屏蔽电容隔离压敏电阻磁环齐纳管
抑制干扰影响的基本方法
1）尽可能地抑制干扰源，削弱其强度输出，如远离、屏蔽等；但有的干扰源无法抑制，如雷击、无线电、发电机等。
U1= （Zsh/（Zsh+1/jwC3））*（X2/（X2+1/jwC4））Us 屏蔽电缆——电气两点接地，热工单点接地，矛盾？
电缆屏蔽层二点接地
屏蔽层若只起屏蔽作用，传输的信号是开关量时，从防止暂态过电压看，屏蔽层采用基于信号参考电势的表面接地和两端接地方式为好，同时起到静电屏蔽和电磁屏蔽，对静电耦合和电磁感应都有抑制作用，不仅是提高了电磁兼容性而且不再需要检测接地故障。因为：
同轴电缆是一种特制的用金属编织网作屏蔽的电缆，在很大的范围内，具有均匀不变的低损耗的特性阻抗，可用于从直流到甚高频乃之超高频的频段.
2.防干扰措施——电缆安装、检修、维护
试验导线
平行导线双绞线（1绞/101.6mm) 双绞线（1绞/76.2mm) 双绞线（1绞/50.8mm) 双绞线（1绞/25.4mm) 金属导管内平行线
▲ 铜板永久性连接/▲ 避雷器相连（暂态连接）
讨论2——热工电缆屏蔽接地方式
DCS 干扰信号主要来源于电缆 —— 干扰信号主要的发射器也是主要的接收器。通常采用磁屏蔽和屏蔽电缆二种方法防扩散和拒接受。
电缆芯线上的耦合电压计算公式由图1等效电路列出：

110kV输变电工程电磁辐射对环境的影响分析

110kV输变电工程电磁辐射对环境的影响分析发布时间：2022-04-24T09:07:46.912Z 来源：《福光技术》2022年7期作者：刘国芊[导读] 因此分析110kV输变电工程电磁辐射产生的根源及了解电磁辐射的影响，为有效减缓电磁辐射具有重要作用。

上海怡星机电设备有限公司上海 201109摘要：随着城市规模的扩大，110kV输变电工程建设越来越多，输电线路与居民区之间的距离也越来越近，其电磁辐射污染对人体和其它设备产生了不良影响，因此分析110kV输变电工程电磁辐射产生的根源及了解电磁辐射的影响，为有效减缓电磁辐射具有重要作用。

关键词：110kV；输变电工程；电磁辐射；环境影响1高压设备的电磁污染现代电力网的电磁效应主要通过电场、磁场和电晕三种形式发生的。

1.1电场特性载流输电线在周围窄问产生电场。

有如下特性：a）场强度与输电线相对于大地的电压成正比：b）场中的导电物体（建筑物、树林等）会使电场严重畸变，从而产乍一定的屏蔽；c）三相交流输电排列方式不同，电场强度不同（导线水平排列，场强影响范围最大；正三角排列次之；例一角排列时最小）。

提高输电线架设高度、可减少地面强度。

1.2磁场特性磁场强度的大小与电流大小有关。

与电压无关：50Hz或60Hz的磁场能很容易穿透大多数物体（建筑物或人）。

且不受这些物体的干扰，从理论上讲。

由于三相变流输电线中各相电流的有效值相等。

相位互差120a.所以在距输电线较远外产生的磁场相互抵消，近似为零。

1.3电晕特性当导线表面的电场强度超过空气击穿强度时，就产生电晕放电。

这时，导线表面的电场强度一般达到30kV／cm以上。

只有高压输电线路导线表面才有如此巨大的电场强度。

因此，电晕放电多发生在高压输电线路上。

电晕放电首先受线路自身状况的影响，例如，电压越高，电晕放电就越强；导线直径越大，电晕放电就越弱；导线表面光洁度越高，放电也就越弱。

其次，电晕放电还与环境困素有关，空气污染越严重，电晕放电就越强；相对空气湿度越大，风速越大，电晕放电就越强。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Δ：８０ns @:9.52μs C1 Max 20.6V C1ipping posltive
3.3e+07
1e+05
1e+06
1e+07
1e+08
1e+09
图 3 未屏蔽电场强度 Fig.3 Electric field intension of low voltage circuit without shield
B = ∫θ12
θ
µ0 I
4 πr
sin θ dθ =
µ0 I
4 πr
(cos θ1 + cos θ 2 ) =
µ0 I
2
+
L−x ( L − x) + y
2 2
)
(2)
由 A,B,C,D 四点所围面积内的磁通为：
Φ = ∫x1 ∫y1
x2 y2
µ0 I
4 πy
(
x x +y x x +y
A7 A8
图 5 分腔设计示意图 Fig.5 Cent antrum sketch map
图 6 分腔设计 ansys 模型 Fig.6 Cent antrum ansys model
图 7 屏蔽后电场分布图 Fig.7 Electric field distributing after shield
第4卷
第4期
信
息
与
电
子
工
程
Vo1． 4， No． 4 Aug．， 2006
2006 年 8 月
INFORMATION AND ELECTRONIC ENGINEERING
屏蔽在高压大电流环境中抑制电磁干扰的应用
董新纲，余军红
（中国工程物理研究院电子工程研究所，四川绵阳 621900）
Abstract: Shield technology is a primary method for restraining EMI, which plays an important role in increasing the reliability of electric equipments. In this paper, aiming at the EM compatibility problem of delay circuit with high voltage and large current, the factual high voltage and large capacitor discharge unit is tested, the EMI is analyzed. Subsequently, the shield method to restrain EMI is put forward . And the effectivity of this shield method is verified. Key words: shield；high voltage；large current；electromagnetic interference
3
延时电路电磁干扰情况
在没有采取任何屏蔽措施时，低压电路上存在很强的干扰，偶尔会发生驱动电路 1 与驱动电路 2 同时工作的情况，触发两电容储能单元 CDU 不能正常工作。经过分析，当驱动电路的输入信号达到 3.5 V，脉宽达到 75ns，驱动电路就会自导通，使延时电路不能正常工作。
4.03e+05
4.03e+05
3.3e+07
1e+05
1e+06
1e+07
1e+08
1e+09
Ch1
100mv
M2.0μs Ch1 ∫
图 9 屏蔽电场强度 Fig.9 Electric field intension after shield
图 10 屏蔽磁场感应电压 Fig.10 Magnetic field induced voltage after
摘
要：屏蔽是抑制电磁干扰的一种主要方法，它对提高电子设备工作可靠性有着十分重要
的作用。针对延时电路高压大电流的电磁兼容问题，通过对实际工作电路的测试和比较，分析了延时电路的电磁干扰及屏蔽技术在抑制高压大电流回路电磁干扰中的作用，初步得到了抑制电磁干扰的屏蔽措施，并证明了该屏蔽措施对抑制高压大电流放电干扰的有效性。关键词：屏蔽；高压；大电流；电磁干扰；中图分类号：TM835.4 文献标识码：A 文章编号：1672-2892 (2006)04-0317-04
2 2 2 2
+
L−x ( L − x) + y L−x ( L − x) + y
2 2 2
) dxdy
(3)
由于电流的变化，磁通必然要发生变化，磁通变化率为：
dΦ dt
= ∫x1 ∫y1
x2 y2
µ 0 dI
4 πydt
(
+
2
) dxdy
－1
(4)
由式(4)可估算出放电回路中的一微段电流Idl在空间任意点产生的磁场，磁感应强度的量级可达到 10 特斯 2 拉，电场达到 380 V /m，在回路面积为 10cm 的范围，其感应电压有 50 V左右，在 10cm长的导线上产生的感应电压达到 38 V，对低压电路的干扰非常严重。
2
高压大电流放电回路电磁场分析
[1-2]
CDU1 的放电总能量为焦耳量级，瞬间功率达到了兆瓦量级，相当于一次雷击，是电路中的电磁干扰源。为了使CDU1 放电时产生的电磁干扰不影响FPGA电路的第二路T2 信号的正常输出，或降低电磁干扰信号对驱动电路 2 的影响，必须对CDU1 放电时产生的电磁干扰进行抑制，本文着重从屏蔽的角度对抑制效果进行分析。 3 -6 10 分析CDU1 单元电流变化量：di/dt = (8×10 )/(0.5×10 )=1.6×10 A/s。对一般的接地线来说，其电感约为 1μH/m，对于 10mm 的接地线，其压降为： -6 -2 10 Ldi/di=1.0×10 ×10 ×1.6×10 =160V
图 4 未屏蔽磁场感应电压 Fig.4 Magnetic field induced voltage of low voltage circuit without shield
图 3 为未屏蔽时低压电路部分所测得的电场强度，可以看出最大值达到 169dB µ V/m。图 4 为未屏蔽时低压电路部分所测得的磁场感应电压，最大值达到 20.6 V，可以看出感应电压值远高于安全电平 3.5V。
1
引言
高压电源
延时电路的功能是输出两路相差规定时间的信号以推动高压电路工作。由于延时电路需要工作在高压电容储能升压触发 T1 驱动电路大电流脉冲所形成的电磁环境中，所以，为了保证电单元CDU1 电路1 1 路的正常工作，需要抑制电路中的外界干扰信号。 FPGA（延输入信号时程序）图 1 为延时电路功能框图，电路工作原理为：高电容储能升压触发压电源向两个电容储能单元充电，使其处于待触发状 T2 驱动电路单元CDU2 电路2 2 态。当外部给出一个输入信号时，现场可编程门阵列图 1 延时电路功能框图（Field Programmable Gate Array，FPGA）电路首先输出第 Fig.1 Delay circuit function chart 一路单脉冲信号 T1 到升压触发电路 1，使得电容储能单元 CDU1 放电，产生峰值为 8kA，周期为 2μs 的大电流脉冲，经过规定延时时间后输出第二路脉冲信号 T2 到升压触发电路 2，使电容储能单元 CDU2 放电。如何使延时电路在此环境下正常工作是我们关心的问题。
Application of Shield Technology in Restraining EMI in High Voltage and Large Current Environment
DONG Xin-gang，YU Jun-hong
(Institute of Electronic Engineering， China Academy of Engineering Physics， Mianyang Sichuan 621900， China)
收稿日期：2006-02-17；修回日期：2006-04-28
318
信息与电子工程
第 4 卷
[3]
高压大电流脉冲放电时，其放电回路会在周围产生暂态时变电磁场，该电磁场应满足时变场的Maxwell方程。 ∂D ∂B ρ ∇ • B = µ0 J + ε ,∇ • E = − , ∇ • B = 0, ∇ • D = ε ∂t ∂t 式中：∇ 为拉普拉斯算子，B 为磁感应强度，E 为电场强度，µ 0 为真空磁导率， ρ 和 J 分别为放电电荷和电流密度， ε 为介电常数。对于图 2 中的有限长直导线，其中一微段电流 Idl 在空间任意点 P ( x , y ) 产生的磁场为： dB =
320
信息与电子工程
第 4 卷
现象，延时电路均能正常工作。通过与未采取任何屏蔽措施时的电压干扰波形相比较，可以看出，干扰电压得到了有效抑制，保证了低压电路正常工作。
6
结论
设计与高压大电流放电环境在一起的低压敏感电路，必须考虑大电流放电信号的电磁场干扰，并正确处理接 [7] 地技术。根据高压大电流放电特性及电磁场仿真结果，采取对干扰源进行有效的屏蔽措施，可以满足设计要求。参考文献：
[ [ [ [ [ [ [ 1 2 3 4 5 6 7 ] ] ] ] ] ] ] 吴昕.高频开关电源电磁干扰及抑制方法的研究[D].浙江大学,1999. Norman Violette.J let.Electromagnetic compatibility Handbook[M]. New York van NoOstrand Reinhold compang,1988. 顾海州,马双武.PCB 电磁兼容技术[M].北京:清华大学出版社,2004. 杨克俊.电磁兼容原理与设计技术[M].北京:人民邮电出版社,2004. 白同云,吕晓德.电磁兼容设计[M].北京:北京邮电大学出版社,2001. 钱照明,陈玮,谌平平,等.功率变流器的 EMI 建模和印制电路板(PCB)布置的优化设计[J].科学技术与工程, 2004,4(7):584-595. 章永锡,王玉莹.大电流脉冲工作时电子学系统的电磁兼容设计[A].四川省电子学会曙光分会第十一界学术年会论文集[C],2002.
