单片机汇编语言指令教程汇集

引言概述：单片机指令是嵌入式系统设计中至关重要的一部分，它们定义了单片机的功能和操作。

本文是单片机指令大全系列的第二部分，旨在提供更多全面的单片机指令信息，帮助读者更好地理解和应用单片机指令。

正文内容：一、移位指令1.逻辑左移指令:将操作数的每一位向左移动一位，并且最低位填充0。

2.逻辑右移指令:将操作数的每一位向右移动一位，并且最高位填充0。

3.算术右移指令:将操作数的每一位向右移动一位，并且最高位保持不变。

4.循环左移指令:将操作数的每一位向左循环移动一位，即最高位移动到最低位。

5.循环右移指令:将操作数的每一位向右循环移动一位，即最低位移动到最高位。

二、逻辑运算指令1.逻辑与指令:对操作数进行逻辑与运算，将两个二进制数对应位上的值进行逻辑与操作。

2.逻辑或指令:对操作数进行逻辑或运算，将两个二进制数对应位上的值进行逻辑或操作。

3.逻辑非指令:对操作数进行逻辑非运算，将二进制数的每一位取反。

4.逻辑异或指令:对操作数进行逻辑异或运算，将两个二进制数对应位上的值进行逻辑异或操作。

5.逻辑移位指令:将操作数进行逻辑左移或右移。

三、算术运算指令1.加法指令:对操作数进行加法运算，并将运算结果保存到指定的寄存器或存储器中。

2.减法指令:对操作数进行减法运算，并将运算结果保存到指定的寄存器或存储器中。

3.乘法指令:对操作数进行乘法运算，并将运算结果保存到指定的寄存器或存储器中。

4.除法指令:对操作数进行除法运算，并将运算结果保存到指定的寄存器或存储器中。

5.移位指令:对操作数进行移位运算，包括算术左移、算术右移、循环左移和循环右移。

四、输入输出指令1.读取输入指令:从指定的输入设备读取数据，并将数据保存到指定的寄存器或存储器中。

2.输出显示指令:将指定的数据从寄存器或存储器中读取，并显示到指定的输出设备上。

3.端口输入指令:从指定的端口读取数据，并将数据保存到指定的寄存器或存储器中。

4.端口输出指令:将指定的数据从寄存器或存储器中读取，并输出到指定的端口上。

单片机c51汇编语言51单片机汇编语言单片机C51汇编语言单片机(C51)是指一种集成电路上只包含一个集中式控制器的微处理器，具有完整的CPU指令集、RAM、ROM、I/O接口等功能。

汇编语言是一种低级语言，是用于编写单片机指令的一种语言。

汇编语言能够直接操作单片机的寄存器和输入/输出端口，因此在嵌入式系统的开发中非常重要。

本文将介绍单片机C51的汇编语言编程。

一、了解单片机C51单片机C51是目前应用最广泛的一种单片机系列，广泛用于各种电子设备和嵌入式系统的开发。

C51指的是Intel公司推出的一种基于MCS-51架构的单片机。

该系列单片机具有较高的性能和低功耗的特点，可用于各种控制和通信应用。

二、汇编语言的基本概念汇编语言是一种低级语言，与机器语言紧密相关。

它使用助记符来代替机器指令的二进制表示，使程序的编写更加易读。

在单片机C51汇编语言中，每一条汇编指令都对应着特定的机器指令，可以直接在单片机上执行。

三、汇编语言的基本指令在单片机C51汇编语言中，有一些基本的指令用于控制程序的执行和操作寄存器。

以下是一些常用的指令：1. MOV指令：用于将数据从一个寄存器或内存单元复制到另一个寄存器或内存单元。

2. ADD指令：用于将两个操作数相加，并将结果存储到目的寄存器中。

3. SUB指令：用于将第一个操作数减去第二个操作数，并将结果存储到目的寄存器中。

4. JMP指令：用于无条件跳转到指定的地址。

5. JZ指令：用于在条件为零时跳转到指定的地址。

6. DJNZ指令：用于将指定寄存器的值减一，并根据结果进行跳转。

四、编写单片机C51汇编程序的步骤编写单片机C51汇编程序需要按照以下步骤进行：1. 确定程序的功能和目标。

2. 分析程序的控制流程和数据流程。

3. 设计算法和数据结构。

4. 编写汇编指令，实现程序的功能。

5. 调试程序，并进行测试。

六、实例演示以下是一个简单的单片机C51汇编程序的示例，用于实现两个数的相加，并将结果输出到LED灯上：org 0H ; 程序的起始地址为0mov a, 05H ; 将05H赋值给累加器mov b, 07H ; 将07H赋值给B寄存器add a, b ; 将A寄存器和B寄存器的值相加mov P1, a ; 将相加结果输出到P1口end ; 程序结束在这个例子中，首先将05H赋值给累加器A，然后将07H赋值给B寄存器，接着使用ADD指令将A和B的值相加，将结果存储到累加器A中，最后将累加器A的值输出到P1口。

一、数据传送类指令（8种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；P55PUSH (Push onto Stack) 入栈；PUSH directPOP (Pop from Stack) 出栈；POP directXCH (Exchange) 字节交换；XCH A,源/@RiXCHD (Exchange low-order Digit) 低半字节交换；同上SWAP (Swap) 低4位与高4位交换；SWAP A MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVC A,@A+DPTR/PC MOVX (Move External RAM) 对外部RAM的数据传送；MOVX @DPTR,A MOVX A,@DPTR/@Ri MOVX @Ri,A二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；INC(Increment) 加1；INC A/Rn/direct/@Ri/源/DPTRDA(Decimal Adjust) 十进制调整；SUBB(Subtract with Borrow) 带借位减法；DEC(Decrement) 减1；DEC A/Rn/direct/@Ri/源MUL(Multiplication、Multiply) 乘法；MUL AB 高B，低A。

Cy=0 大于256，OV=1 DIV(Division、Divide) 除法；DIV AB 商A,余B。

Cy=0 OV=B(同上)三、逻辑运算类指令（9种助记符）CLR(Clear) 清零；CLR ACPL(Complement) 取反；CPL ARL(Rotate left) 循环左移；（同上）RLC(Rotate Left throught the Carry flag) 带进位循环左移；（同上）RR(Rotate Right) 循环右移；（同上）RRC (Rotate Right throught the Carry flag) 带进位循环右移；（同上）ANL(AND Logic) 逻辑与；ANL A,#data/Rn/direct/@Ri ANL direct,A/#dataORL(OR Logic) 逻辑或；ORL A,#data/Rn/direct/@Ri ANL direct,A/#dataXRL(Exclusive-OR Logic) 逻辑异或；（同上）四、位操作指令（6种助记符）MOV 位数据传送指令；MOV C,bit MOV bit,CCLR 位清零；C bitSETB(Set Bit)位置１;C bitCPL位取反；（同上）ANL位逻辑运算指令；ANL C,bit//bitORL位逻辑或运算指令；（同上）五、控制转移类指令（18种助记符）AJMP（Absolute Jump）绝对转移；AJMP addr11/ LABELLJMP（Long Jump）长转移；（同上）SJMP（Short Jump）短转移；SJMP rel/ LABELJMP间接转移指令； JMP @A+DPTRJZ (Jump if Zero)结果为０则转移；JZ rel/ LABELJNZ (Jump if Not Zero) 结果不为０则转移；（同上）CJNE (Compare Jump if Not Equal)比较不相等则转移；CJNE A,direct,rel/ LABEL CJNE A/Rn/@Ri,#data,rel/ LABELJC (Jump if the Carry flag is set)有进位则转移；JC rel/ LABELJNC (Jump if Not Carry)无进位则转移；（同上）JB (Jump if the Bit is set)位为１则转移；JB bit, rel/ LABELJNB (Jump if the Bit is Not set) 位为０则转移；（同上）JBC(Jump if the Bit is set and Clear the bit) 为１则转移，并清除该位；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；DJNZ Rn,rel/ LABEL DJNZ direct,rel/ LABELLCALL（Long subroutine Call）子程序长16调用；LCALL addr16/ SUBROUTINEACALL（Absolute subroutine Call）子程序绝对11调用；（同上）RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；NOP (No Operation) 空操作；8种常用伪指令１．ORG 16位地址；此指令用在原程序或数据块的开始，指明此语句后面目标程序或数据块存放的起始地址。

51单片机汇编语言教程汇编语言是一种低级程序设计语言，直接操作计算机硬件，能够充分发挥硬件的性能，是学习嵌入式系统开发的基础。

而51单片机是广泛应用于嵌入式系统中的一种微控制器，具有功能强大、易于掌握等特点。

本篇文章将为大家介绍51单片机汇编语言的基本概念、编程指令以及应用实例，帮助读者快速入门。

一、51单片机汇编语言概述1.1 51单片机简介51单片机是一种由英特尔公司设计的8位微控制器，其核心是一个CPU，具有RAM、ROM、I/O端口等外围设备。

它采用的是汇编语言编程，具有指令集简单、易于学习等特点，因此深受嵌入式系统开发者的喜爱。

1.2 汇编语言的基本概念汇编语言是一种低级语言，与高级语言相比，更接近计算机底层的硬件操作。

在汇编语言中，程序员通过编写指令来告诉计算机具体的操作，如数据存储、运算等。

二、51单片机汇编语言基础知识2.1 寄存器寄存器是51单片机中的一种重要的存储设备，用于存储数据、地址等信息。

51单片机共有32个寄存器，其中一部分用于存储通用数据，一部分用于存储特定功能的数据。

在汇编语言编程中，我们可以使用这些寄存器来存储数据和进行运算。

2.2 程序存储器程序存储器是51单片机中存储程序的地方，它可以分为ROM和RAM两种类型。

其中，ROM存储的是不可修改的程序代码，而RAM 存储的是可以读写的数据。

2.3 I/O端口I/O端口是51单片机与外部设备进行数据交互的接口，通过输入/输出指令，可以实现数据的输入与输出。

在汇编语言中，我们需要了解如何使用I/O端口来与外部设备进行通信。

三、51单片机汇编语言编程指令3.1 数据传输指令数据传输指令用于将数据从一个地方传输到另一个地方。

常用的数据传输指令有MOV、MOVC、MOVX等，通过这些指令可以实现数据的读取、存储和传输等操作。

3.2 算术运算指令算术运算指令用于对数据进行加、减、乘、除等运算操作。

51单片机中的算术运算指令包括ADD、SUB、MUL、DIV等，通过这些指令可以对数据进行各种运算操作。

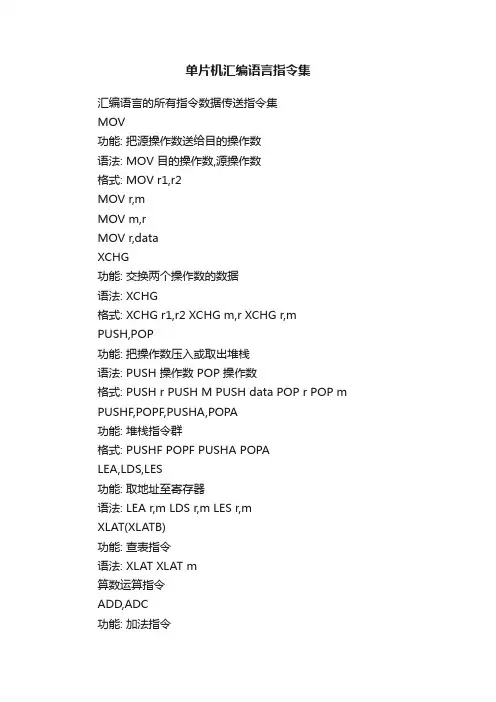

单片机汇编语言指令集汇编语言的所有指令数据传送指令集MOV功能: 把源操作数送给目的操作数语法: MOV 目的操作数,源操作数格式: MOV r1,r2MOV r,mMOV m,rMOV r,dataXCHG功能: 交换两个操作数的数据语法: XCHG格式: XCHG r1,r2 XCHG m,r XCHG r,m PUSH,POP功能: 把操作数压入或取出堆栈语法: PUSH 操作数 POP 操作数格式: PUSH r PUSH M PUSH data POP r POP m PUSHF,POPF,PUSHA,POPA功能: 堆栈指令群格式: PUSHF POPF PUSHA POPALEA,LDS,LES功能: 取地址至寄存器语法: LEA r,m LDS r,m LES r,mXLAT(XLATB)功能: 查表指令语法: XLAT XLAT m算数运算指令ADD,ADC功能: 加法指令语法: ADD OP1,OP2 ADC OP1,OP2格式: ADD r1,r2 ADD r,m ADD m,r ADD r,data影响标志: C,P,A,Z,S,OSUB,SBB功能:减法指令语法: SUB OP1,OP2 SBB OP1,OP2格式: SUB r1,r2 SUB r,m SUB m,r SUB r,data SUB m,data 影响标志: C,P,A,Z,S,OINC,DEC功能: 把OP的值加一或减一语法: INC OP DEC OP格式: INC r/m DEC r/m影响标志: P,A,Z,S,ONEG功能: 将OP的符号反相(取二进制补码)语法: NEG OP格式: NEG r/m影响标志: C,P,A,Z,S,OMUL,IMUL功能: 乘法指令语法: MUL OP IMUL OP格式: MUL r/m IMUL r/m影响标志: C,P,A,Z,S,O(仅IMUL会影响S标志)DIV,IDIV功能:除法指令语法: DIV OP IDIV OP格式: DIV r/m IDIV r/mCBW,CWD功能: 有符号数扩展指令语法: CBW CWDAAA,AAS,AAM,AAD功能: 非压BCD码运算调整指令语法: AAA AAS AAM AAD影响标志: A,C(AAA,AAS) S,Z,P(AAM,AAD)DAA,DAS功能: 压缩BCD码调整指令语法: DAA DAS影响标志: C,P,A,Z,S位运算指令集AND,OR,XOR,NOT,TEST功能: 执行BIT与BIT之间的逻辑运算语法: AND r/m,r/m/data OR r/m,r/m/data XOR r/m,r/m/data TEST r/m,r/m/data NOT r/m 影响标志: C,O,P,Z,S(其中C与O两个标志会被设为0) NOT指令不影响任何标志位SHR,SHL,SAR,SAL功能: 移位指令语法: SHR r/m,data/CL SHL r/m,data/CL SAR r/m,data/CL SAL r/m,data/CL影响标志: C,P,Z,S,OROR,ROL,RCR,RCL功能: 循环移位指令语法: ROR r/m,data/CL ROL r/m,data/CL RCR r/m,data/CL RCL r/m,data/CL 影响标志: C,P,Z,S,O程序流程控制指令集CLC,STC,CMC功能: 设定进位标志语法: CLC STC CMC标志位: CCLD,STD功能: 设定方向标志语法: CLD STD标志位: DCLI,STI功能: 设定中断标志语法: CLI STI标志位: ICMP功能: 比较OP1与OP2的值语法: CMP r/m,r/m/data标志位: C,P,A,Z,OJMP功能: 跳往指定地址执行语法: JMP 地址JXX功能: 当特定条件成立则跳往指定地址执行语法: JXX 地址注:A: ABOVE,当C=0,Z=0时成立B: BELOW,当C=1时成立C: CARRY,当弁时成立 CXZ: CX寄存器的值为0(ZERO)时成立E: EQUAL,当Z=1时成立G: GREATER(大于),当Z=0且S=0时成立L: LESS(小于),当S不为零时成立N: NOT(相反条件),需和其它符号配合使用O: OVERFLOW,O=1时成立P: PARITY,P=1时成立PE: PARITY EVEN,P=1时成立PO: PARITY ODD,P=0时成立S: SIGN,S=1时成立Z: ZERO,Z=1时成立LOOP功能: 循环指令集语法: LOOP 地址LOOPE(Z)地址 LOOPNE(Z) 地址标志位: 无CALL,RET功能: 子程序调用,返回指令语法: CALL 地址 RET RET n标志位: 无INT,IRET功能: 中断调用及返回指令语法: INT n IRET标志位: 在执行INT时,CPU会自动将标志寄存器的值入栈,在执行IRET时则会将堆栈中的标志值弹回寄存器字符串操作指令集MOVSB,MOVSW,MOVSD功能: 字符串传送指令语法: MOVSB MOVSW MOVSD标志位: 无CMPSB,CMPSW,CMPSD功能: 字符串比较指令语法: CMPSB CMPSW CMPSD标志位: C,P,Z,S,OSCASB,SCASW功能: 字符串搜索指令语法: SCASB SCASW标志位: C,P,Z,S,OLODSB,LODSW,STOSB,STOSW功能: 字符串载入或存贮指令语法: LODSB LODSW STOSB STOSW标志位: 无REP,REPE,REPNE功能: 重复前缀指令集语法: REP 指令S REPE 指令S REPNE 指令S标志位: 依指令S而定对于IBM PC机它有它的指令系统，其中包括：数据传送指令、串处理指令、算术指令、控制移动指令、逻辑指令、处理机控制指令。

mov‎a,b ‎把b的值送‎给a‎ret ‎返回主程序‎n‎o p 无作‎用,英文“‎n o op‎e rati‎o n”的简‎写，意思是‎“do n‎o thin‎g”(机器‎码90)*‎**机器码‎的含义参看‎上面‎(解释:‎u ltra‎e dit打‎开编辑ex‎e文件时你‎看到90,‎等同于汇编‎语句nop‎)‎c all ‎调用子程序‎j‎e或jz‎若相等则‎跳(机器码‎74 或0‎F84) ‎jn‎e或jnz‎若不相等‎则跳(机器‎码75或0‎F85) ‎jm‎p无条件‎跳(机器码‎E B)‎jb ‎若小于则跳‎j‎a若大于‎则跳‎jg 若‎大于则跳‎jg‎e若大于‎等于则跳‎jl‎若小于则‎跳‎j le 若‎小于等于则‎跳‎p op 出‎栈‎p ush ‎压栈三‎.常见修改‎(机器码)‎7‎4=>75‎74=>‎90 74‎=>EB ‎75‎=>74 ‎75=>9‎0 75=‎>EB‎jnz‎->nop‎7‎5->90‎(相应的机‎器码修改)‎j‎n z ->‎jmp ‎75‎-> E‎B(相应的‎机器码修改‎)‎j nz -‎> jz ‎75‎->74 ‎(正常) ‎0F 85‎-> 0‎F 84(‎特殊情况下‎,有时,相‎应的机器码‎修改)‎四.两种不‎同情况的不‎同修改方法‎1‎.修改为j‎m p‎je(j‎n e,jz‎,jnz)‎=>jm‎p相应的机‎器码EB ‎（出错信息‎向上找到的‎第一个跳转‎）jmp 的‎作用是绝对‎跳，无条件‎跳，从而跳‎过下面的出‎错信息‎xxx‎x xxxx‎x xxx ‎出错信息，‎例如：注册‎码不对，s‎o rry,‎未注册版不‎能...，‎"Func‎t ion ‎N ot A‎v aibl‎e in ‎D emo"‎或‎"Com‎m and ‎N ot A‎v aibl‎e" 或‎"Can'‎t sav‎e in ‎S hare‎w are/‎D emo"‎等（我们‎希望把它跳‎过，不让它‎出现）<。

单片机指令大全（一）引言概述：本文是关于单片机指令的大全，主要介绍了单片机指令的基本概念和应用。

单片机指令是单片机操作的核心，具有重要的意义。

本文将按照不同的功能对单片机指令进行分类和阐述，为读者提供一份全面而简明的单片机指令资料。

正文：一、数据传送相关指令1. mov指令：用于将数据从一个寄存器传送到另一个寄存器2. ldi指令：用于将立即数存入寄存器3. ld指令：用于将存储器中的数据传送到寄存器4. st指令：用于将寄存器中的数据传送到存储器5. push和pop指令：用于将数据存入和取出堆栈二、算术运算指令1. add指令：用于将两个寄存器中的数据相加2. sub指令：用于将一个寄存器中的数据减去另一个寄存器中的数据3. inc和dec指令：用于将一个寄存器中的数据递增或递减4. mul和div指令：用于进行乘法和除法运算5. clr指令：用于将一个寄存器中的数据清零三、逻辑运算指令1. and指令：用于对两个寄存器中的数据进行按位与运算2. or指令：用于对两个寄存器中的数据进行按位或运算3. xor指令：用于对两个寄存器中的数据进行按位异或运算4. not指令：用于对一个寄存器中的数据进行取反运算5. test指令：用于对寄存器数据进行测试四、跳转指令1. jmp指令：用于无条件跳转到指定的地址2. jc、jnc、jz、jnz指令：用于根据特定条件进行跳转3. call和ret指令：用于子程序调用和返回4. cmp指令：用于比较两个寄存器中的数据5. loop指令：用于循环执行指定次数的程序五、I/O操作指令1. in指令：用于输入外设数据到寄存器中2. out指令：用于将寄存器中的数据输出到外设3. stc和clc指令：用于设置和清除进位标志位4. ei和di指令：用于开启和关闭中断5. hlt指令：用于控制单片机暂停执行总结：本文介绍了单片机指令的基本概念和分类，并详细阐述了每类指令的具体功能和使用方法。

指令中常用符号说明Rn当前寄存器区的8个工作寄存器R0~R7（n=0~7）Ri当前寄存器区可作为地址寄存器的2个工作寄存器R0和R1（i=0,1）Direct8位内部数据寄存器单元的地址及特殊功能寄存器的地址#data表示8位常数（立即数）#data16表示16位常数Add16表示16位地址Addr11表示11位地址Rel8位代符号的地址偏移量Bit表示位地址@间接寻址寄存器或基址寄存器的前缀( )表示括号中单元的内容(( ))表示间接寻址的内容指令系统数据传送指令（8个助记符）助记符中英文注释MOV Move 移动MOV A , Rn;Rn→A，寄存器Rn的内容送到累加器AMOV A , Direct;（direct）→A，直接地址的内容送AMOV A ,@ Ri;（Ri）→A，RI间址的内容送AMOV A , #data;data→A，立即数送AMOV Rn , A;A→Rn，累加器A的内容送寄存器RnMOV Rn ,direct;（direct）→Rn，直接地址中的内容送RnMOV Rn , #data;data→Rn，立即数送RnMOV direct , A;A→（direct），累加器A中的内容送直接地址中MOV direct , Rn;(Rn)→direct，寄存器的内容送到直接地址MOV direct , direct;(direct)→direct，直接地址的内容送到直接地址MOV direct , @Ri;（（Ri））→direct，间址的内容送到直接地址MOV direct , #data;8位立即数送到直接地址中MOV @Ri , A;(A)→@Ri，累加器的内容送到间址中MOV @Ri , direct;direct→@Ri，直接地址中的内容送到间址中MOV @Ri , #data; data→@Ri ，8位立即数送到间址中MOV DPTR , #data16;data16→DPTR,16位常数送入数据指针寄存器，高8位送入DPH，低8位送入DPL中（单片机中唯一一条16位数据传送指令）（MOV类指令共16条）MOVC Move Cod 查表指令MOVC A , @A+PC;PC+1→PC，（A+PC）→AMOVC A , @A+DPTR;(A+DPTR) →A(MOVC类指令共两条)MOVX Move External 与外部数据寄存区传送数据MOVX A , @DPTR;(DPTR)→A，DPTR间址单元内容送AMOVX @DPTR , A;A→（DPTR），A中内容送入DPTR间址单元MOVX A , @Ri;（Ri）→A，Ri间址单元内容送AMOVX @Ri , A;A→（Ri），A中内容送Ri间址单元(MOVX类指令4条)XCH Exchange 交换指令XCH A , Rn;Rn←→A , Rn的内容与A的内容交换XCH A , Direct; Direct ←→A ，直接地址的内容与A的内容交换XCH A , @Ri;（Ri）←→A ，间址的内容与A的内容交换XCHD Exchange Decimal十进制交换XCHD A , @Ri;(Ri.3~Ri.0) ←→A.3~A.0,间址内容低四位与A中内容低四位交换SWAP Swap 交换SWAP A;A.3~A.0←→ A.7~A.4 , A中低四位与高四位内容交换PUSH Push 入栈PUSH direct;SP+1→SP , (direct)→(SP);直接地址内容压入堆栈顶POP Pop 出栈POP direct;(SP)→(direct) , SP-1→SP;堆栈内容弹出到直接地址●算术运算类指令（7个助记符）ADD Add 加法运算ADD A , Rn;A + Rn→A , A与Rn的内容相加，结果送到A中ADD A , direct;(direct)+A→A,A与直接地址的内容相加，结果送到A中ADD A , @Ri;((Ri))+A→A, A与间址中的内容相加，结果送到A中ADD A , #data;data+A→A,A与立即数相加，和送入AADDC ADD with Carry 带进位加法ADDC A , Rn;A + Rn+CY→A , A与Rn的内容、进位状态相加，结果送到A中ADDC A , direct;(direct)+A+CY→A,A与直接地址的内容、进位状态相加，结果送到A中ADDC A , @Ri;((Ri))+A+CY→A, A与间址中的内容、进位状态相加，结果送到A中ADDC A , #data;data+A+CY→A,A与立即数、进位状态相加，和送入ASUBB Subbtract with Borrow 带进位减法SUBB A , Rn;A-Rn-CY→A,A减寄存器Rn的内容及进位标志，结果送ASUBB A , direct; A-(direct)-CY→A,A直接地址的内容及进位标志，结果送ASUBB A , @Ri; A-((Ri))-CY→A,A间址的内容及进位标志，结果送ASUBB A , #data; A-data-CY→A,A立即数及进位标志，结果送AMUL Multiply 乘法指令MUL AB;A x B→B和A，结果16位，高8位存入B，低8位存入A;若结果大于FFH，则将溢出标志OV置1DIV Divide 除法指令DIV AB;A÷B 商→A，余数→B;若除数为0，结果不确定，则将溢出标志OV置1INC Increment 加1指令INC A;A+1→A,A加1，结果放在AINC Rn; Rn +1→ Rn, Rn加1，结果放在RnINC direct; （direct）+1→ direct,直接地址的内容加1，结果放在该地址中INC @Ri;（（Ri））+1→( Ri),间址中的内容加1，结果放在该间址中INC DPTR;（DPTR）+1→DPTR,数据指针内容加1，结果放在数据指针寄存器（DPTR）中DEC Decrement 减1指令INC A;A-1→A,A减1，结果放在AINC Rn; Rn -1→ Rn, Rn减1，结果放在RnINC direct; （direct）-1→ direct,直接地址的内容减1，结果放在该地址中INC @Ri;（（Ri））-1→( Ri),间址中的内容减1，结果放在该间址中DA Decimal Adjust 十进制加法调整指令DA A;在加法指令后，把A中二进制码自动调整为BCD码;DA A只能更跟在ADD或ADDC加法指令后，不适用于减法●逻辑运算指令（9个助记符）ANL Logical And 逻辑与运算ANL A , Rn; (A)与(Rn)→A, A的内容与Rn中的内容相与，结果放在A中ANL A , direct; (A)与(direct)→A, A的内容与直接地址中的内容相与，结果放在A中ANL A , @Ri; (A)与(（Ri）)→A, A的内容与间址的内容相与，结果放在A中ANL A , #data; (A)与(data)→A, A的内容与立即数相与，结果放在A中ANL direct , A; (direct)与(A)→direct, 直接地址中的内容相与A的内容相与，结果放在直接地址中ANL direct , #data;(direct)与#data→direct, 直接地址中的内容相与立即数相与，结果放在直接地址中ORL Logical OR 逻辑或运算ORL A , Rn; (A) 或(Rn)→A, A的内容与Rn中的内容相或，结果放在A中ORL A , direct; (A) 或(direct)→A, A的内容与直接地址中的内容相或，结果放在A中ORL A , @Ri; (A) 或(（Ri）)→A, A的内容与间址的内容相或，结果放在A中ORL A , #data; (A) 或(data)→A, A的内容与立即数相或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相或，结果放在直接地址中ORL direct , #data;(direct) 或#data→direct, 直接地址中的内容相与立即数相或，结果放在直接地址中XRL Logical exclusive or 逻辑异或运算ORL A , Rn; (A) 异或(Rn)→A, A的内容与Rn中的内容相异或，结果放在A中ORL A , direct; (A) 异或(direct)→A, A的内容与直接地址中的内容相异或，结果放在A中ORL A , @Ri; (A) 异或(（Ri）)→A, A的内容与间址的内容相异或，结果放在A中ORL A , #data; (A) 异或(data)→A, A的内容与立即数相异或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相异或，结果放在直接地址中ORL direct , #data;(direct) 异或#data→direct, 直接地址中的内容相与立即数相异或，结果放在直接地址RL Rotate Left 循环左移指令RL A;每执行一次，A中的内容左移一位RR Rotate Right 循环右移指令RR A;每执行一次，A中的内容右移一位RLC Rotate Left with the Carry flag 带进位循环左移指令RLC A;每执行一次，CY和A中的内容左移一位RRC Rotate Right with the Carry flag带进位循环又移指令RRC A;每执行一次，CY和A中的内容右移一位注意：循环移位指令只能对A中的内容进行移位操作CPL Complement 取反指令（求补指令）CPL A;累加器内容按位取反，0变1,1变0CLR Clear 清零指令CLR A;累加器清零（A各位全变为0）●控制转移指令（9个助记符）LJMP Long Jump 长跳转指令LJMP add16;add16→PC,无条件跳转到add16地址，可在64KB范围内转移AJMP Absolute Jump 绝对跳转指令AJMP add11;add11→PC,无条件跳转到add11地址，可在2KB范围内转移SJMP Short Jump 短跳转指令SJMP rel;PC+2+rel→PC，rel是偏移量，8位有符号数（-127~127），可向前后跳转±128个地址单元JMP Jump 跳转指令JMP @A+DPTR;A+DPTR→PC,属于散转指令，无条件转向A与DPTR内容相加后形成的新地址JZ Jump if acc is Zero累加器为零转移JZ rel;A=0转向PC+2+rel→PC,A≠0，顺序执行JNZ Jump if acc is Not Zero累加器不为零转移JNZ rel;A≠0转向PC+2+rel→PC,A=0，顺序执行CJNE Compare and Jump if Not Equal比较不相等则转移CJNE A , direct , rel;A≠（direct）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（direct）CY=0, (A)<（direct）CY=1CJNE A , #data , rel;A≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（data）CY=0,( A)<（data）CY=1CJNE Rn , #data , rel; Rn≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; (Rn) >（data）CY=0, (Rn) <（data）CY=1CJNE @Ri , #data , rel;((Ri))≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; ((Ri))>（data）CY=0, ((Ri)) <（data）CY=1DJNE Decrement and Jump if Not Zero 减1不为0则转移DJNE Rn , rel;Rn-1→Rn, Rn≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）DJNZ direct , rel;(direct-1)→direct, direct≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）LCALL Long Call 长条用指令LCALL addr16;调用程序入口地址为addr16的之程序ACALL Absolute Call短调用ACALL addr11;调用程序入口地址为addr11的之程序RET ReturnRET;放在子程序最后，使程序准确返回到主程序断点处RETI Return from InterruptRETI;中断返回指令，能清楚优先级状态NOP No Operation 空操作指令NOP;空操作，产生一个机器周期延时●位操作指令MOV Move 数据传送指令MOV C , bit;（bit）→C，寻址位的状态送入CMOV bit , C;（C）→bit，C的转态送入地址中CLR Clear 清零指令CLR C;0→C,清零累加器CLR bit;清零直接寻址位CPL Complement 取反指令（求补指令）CPL C;c取反CPL bit;直接寻址位取反SETB Set Bit 置位SETB C;C置1SETB bit;直接寻址位置1ANL And Logical 与逻辑运算ANL C , bit;直接寻址位与C相与，结果放在CANL C , /bit; 直接寻址位与非C相与，结果放在CORL OR Logical 或逻辑运算ORL C , bit;直接寻址位与C相或，结果放在CORL C , /bit; 直接寻址位与非C相或，结果放在CJC Jump if Carry is set 进位位为1则转移JC rel;C=1,转向PC+2+rel→PC，否则顺序执行PC+2→PCJNC Jump if Carry is Not set 进位位为不为1则转移JNC rel;C=0,转向PC+2+rel→PC，否则顺序执行PC+2→PCJB Jump if Bit is set 进位位为1则转移JB bit , rel;（bit）=1,转向PC+3+rel→PC，否则顺序执行PC+3→PCJNB Jump if Bit is Not set 进位位为1则转移JNB bit , rel;（bit）=0,转向PC+3+rel→PC，否则顺序执行PC+3→PCJBC Jump if Bit is set and Clear bit指定位等于1转移并清该位JBC bit , rel; （bit）=1,转向PC+3+rel→PC，同时0→bit否则顺序执行PC+3→PC伪指令ORG Origin 代码起始地址指令ORG 0000HMOV A , #0010H;这条指令从0000H这个地址单元开始写起END End 汇编程序结束指令END;汇编指令结束DB字节定义伪指令ORG 1000HDB 01H , 02H;则(1000H)=01H，(1001H)=02HORG 1100HDB ‘01’;则(1100H)=30H,30H是0的ASCII码,(1101H)=31H,31H是1的ASCII码DW双字节定义伪指令ORG 2000HDW 2546H , 0178H; (2000H)=25H, (2001H)=46H, (2002H)=01H, (2003H)=78H,EQU数据赋值伪指令X EQU n;将n的值赋给xBIT位数据赋值伪指令y BIT b;y是用户定义标号，b为0或1MACRO宏指令宏指令名MACRO 形式参数······代码段······ENDM;宏指令定义结束寻址方式及相关的存储空间寻址方式寻址范围寄存器寻址R0~R7A 、B、C(CY)、AB（双字节）、DPTR（双字节）、PC（双字节）直接寻址内部RAM低128字节特殊功能寄存器内部RAM位寻区的128个位特殊功能寄存器中可寻址的位寄存器间接寻址内部数据存储器RAM【@R0,@R1,@SP（仅PUSH,POP）】内部数据存储器单元的低4位（@R0,@R1）外部RAM或I/O口（@R0,@R1，@DPTR）立即寻址程序存储器（常数）程序存储器（@A+PC,@A+DPTR）基寄存器加变址寄存器间接寻址。

51单片机汇编指令总结51单片机汇编指令总结数据传输指令一.片内RAM数据传输指令1.以累加器A为目的操作数的指令：MOVA,RnMOVA,directMOVA,@RiMOVA,#data2.以寄存器Rn为目的操作数的指令：MOVRn,AMOVRn，directMOVRn，data3.以直接地址为目的操作数的指令：MOVdirect，AMOVdirect，RnMOVdirect1，derect2MOVdirect，@RiMOVdirect，#data4.间接地址为目的操作数的指令：MOV@Ri，AMOV@Ri，directMOV@Ri，#data5.十六位数据传送指令：MOVDPTR,#data16二.累加器A与片外RAM数据传送指令：MOVXA，@RiMOVXA,@DPTRMOVX@Ri，AMOVX@DPTR，A三.查表寻址：MOVCA，@A+DPTR（先PC←（PC）+1，后A←（（A）+（DPTR）））+MOVCA，@A+PC（先PC←(PC)+1，后A←（（A）+（PC）））四.交换指令：1.字节交换指令：XCHA，RnXCHA，directXCHA，@Ri2.半字节交换指令：XCHDA，@Ri3.累加器半字节交换指令：SWAPA五.栈操作指令：1.PUSH（入栈指令）PUSHdirect2.POP（出栈指令）POPdirect算术运算指令：一.加法减法指令：1.加法指令：ADDA，RnADDA，directADDA，@RiADDA，#data2.带进位加法指令：ADDCA，RnA←(A)+(Rn)+CYADDCA，directA←(A)+(direct)+CYADDCA，@RiA←（A）+((Ri))+CYADDCA，#dataA←(A)+(data)+CY3.带借位减法指令：SUBBA，RnA←(A)-CY-(Rn)SUBBA，directA←(A)-CY-(direct)SUBBA，@RiA←(A)-CY-((Ri))SUBBA，#dataA←(A)-CY-#data二.乘法除法指令：1.乘法指令：MULABBA←(A)×(B)高字节放在B中，低字节放在A中2.除法指令：DIVABA←(A)÷(B)的商,(B)←(A)÷(B)的余数三.加1减1指令：1.加1指令：INCAA←(A)+1INCRnRn←(Rn)+1INCdirectdirect←(direct)+1INC@Ri(Ri)←((Ri))+1INCDPTRDPTR←(DPTR)+12.减1指令：DECADECRnDECdirectDEC@Ri四.十进制调制指令：DAA调整累加器A的内容为BCD码逻辑操作指令：一.逻辑与、或、异或指令：1.逻辑与指令：ANLA，RnANLA，directANLA，@RiANLA，#data2.逻辑或这令：ORLA，RnORLA，directORLA，@RiORLA，#dataORLdirect，AORLdirect，#data3.逻辑异或指令：XRLA，RnXRLA，directXRLA，@RiXRLA，#dataXRLdirect，AXRLdirect，#data二.清零、取反指令：1.累加器A清零指令：CRLA2.累加器A取反指令：CPLA三.循环位移指令：1.累加器A循环左移指令：RLA2.累加器A循环右移指令：RRA3.累加器A连同进位位循环左移指令：RLCA4.累加器A连同进位位循环右移指令：RRCA控制转移指令：一.无条件转移指令：1.绝对转移指令：AJMPaddr11（先PC+2，然后将addr11的低十位传给PC，PC的高六位不变）2.长转移指令：LJMPaddr16（用addr16的值替换PC的值）3.相对转移（短转移）指令：SJMPrel（带符号的偏移字节数）（PC+2，再加rel赋值给PC）4.间接转移指令：JMP@A+DPTR(A)+(DPTR)→(PC)二.条件转移指令：1.累加器判零转移指令：JZrel先PC+2；后判断，A为0时转移，PC+rel赋值给PC；否则顺序执行JNZrel先PC+2，后判断，A不为0时转移，PC+rel赋值给PC；否则顺序执行2.比较转移指令：CJNE目的操作数，源操作数，relCJNEA，direct，rel先PC+3传回PC,再比较目的操作数和原操作数CJNEA，#data，rel 目>源时，程序转移，PC+rel传回PC且CY=0CJNERn，#data，rel目=源时，程序顺序执行CJNE@Ri，#data，rel目ORLC，bitORLC，bit三.位清零、置一、取反指令：1.位清零指令：CLRCCLRbit2.位置一指令：SETBCSTEBbi3.位取反指令：CPLCCPLbit这类指令的功能执行的结果不影响标志位，当直接寻址位地址为端口P0~P3中的某一位时，具有“读-改-写”的功能。

单片机汇编语言一、格式[标号]：操作码[操作数]；[注释]1.标号指令的符号地址，与操作码用‘：’分隔，其间可加若干空格。

有标号，程序的其他语句才可访问该语句。

可有可无。

规定：由8个以内的字母、数字构成，第一个必为字母，同一程序不可有相同标号，不能有助记符、伪指令、寄存器名、特殊符号等。

正确标号：AB1、NEXT、LOOP1。

错误标号：2A、S+M、EQU、ADD。

2.操作码说明语句功能，必不可少。

与操作数之间用空格相隔。

3.操作数说明操作对象。

可以是具体的数、标号（符号地址）、寄存器、直接地址等。

操作数为十六进制，且字母在最高位，则前面应补0.据指令之异，个数可为1、2、3或无。

各操作间用‘，’相隔。

4.注释程序说明。

以‘；’开头，可多行，每行都以‘；’开头。

二、寻址方式寻找操作数的地址。

1.寄存器寻址以通用寄存器的内容作为操作数，在指令的助记符中直接以寄存器名字来表示操作数位置。

51中若操作数以R0~R7表示操作数时，就属于此方式。

如：‘MOV A,R0’，功能：把寄存器R0的内容传送到累加器A中。

2.直接寻址在指令中直接给出操作数地址。

如：MOV ‘A,3AH’，功能：把内部RAM的3AH单元内容传送到累加器A中。

3.立即寻址指令的操作数是一个数。

该操作数被称为立即数。

立即数前加‘#’，如：’MOV A,#3AH’，功能：把立即数3AH送到累加器A中。

4.寄存器间接寻址寄存器中存放的是操作数的地址，即操作数是通过寄存器间接得到的，相应的寄存器前加@。

如:‘MOV A,@R0’,功能：取出寄存器R0中的值，将此值作为地址，取该地址单元中的内容传送到A。

5.变址寻址以某个寄存器的内容为基本地址，在此基本地址基础上加上地址偏移量作为真正的操作地址，并将此地址单元的内容作为指令的操作数。

51中，一般用数据指针DPTR或程序计数器PC的内容为基本地址，累加器A的内容为地址偏移量，并以DPTR+A或PC+A的值作为实际的操作数地址。

51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。

汇编语言指令集包括多种不同类型的指令，以下是一些常见的指令类型：
1. 数据传送指令：用于在寄存器之间、寄存器与内存之间、寄存器与输入/输出设备之间传输数据。

常见的指令包括MOV、POP、PUSH 等。

2. 算数运算指令：用于对数据执行算术操作，如加法、减法、乘法、除法等。

常见的指令包括ADD、SUB、MUL、DIV等。

3. 逻辑运算指令：用于对数据进行逻辑操作，如与、或、非等。

常见的指令包括AND、OR、NOT等。

4. 移位指令：用于将数据向左或向右移动指定位数。

常见的指令包括SHL、SAL、SHR等。

5. 串处理指令：用于处理存储器中的数据串。

常见的指令包括MOVS、CMPS、SCAS等。

6. 控制转移指令：用于控制程序的执行流程，如跳转、分支等。

常见的指令包括JMP、JZ（跳转）、CMP（比较）等。

7. 堆栈指令群：用于在堆栈中压入或取出数据，如PUSH、POP等。

8. 取地址至寄存器指令：用于将地址存储在寄存器中，如LEA等。

9. 查表指令：用于通过查表获取数据，如XLAT等。

以上只是汇编语言指令集的一部分，实际上汇编语言还包含许多其他类型的指令，具体取决于不同的处理器架构和操作系统。

51单片机指令表汇总51单片机是一种广泛应用的微控制器，其指令集是进行编程的基础。

下面将51单片机的指令表进行汇总，以帮助初学者更好地理解其指令集。

一、数据传输指令1、MOV指令：将源操作数的内容传送到目标操作数。

2、XCH指令：将两个操作数的内容互换。

3、MOVC指令：从外部存储器将数据传送到目标操作数。

4、MOVX指令：将外部存储器中的数据传送到目标操作数。

5、PUSH指令：将数据压入堆栈。

6、POP指令：从堆栈中弹出数据。

二、算术运算指令1、ADD指令：将两个操作数相加，并将结果存放在目标操作数中。

2、SUB指令：从目标操作数中减去源操作数，并将结果存放在目标操作数中。

3、MUL指令：将两个操作数相乘，并将结果存放在目标操作数中。

4、DIV指令：将目标操作数除以源操作数，并将结果存放在目标操作数中。

5、ANL指令：对目标操作数和源操作数进行按位与运算，并将结果存放在目标操作数中。

6、ORL指令：对目标操作数和源操作数进行按位或运算，并将结果存放在目标操作数中。

7、XRL指令：对目标操作数和源操作数进行按位异或运算，并将结果存放在目标操作数中。

8、CPL指令：对目标操作数进行按位取反运算，并将结果存放在目标操作数中。

9、INC指令：将目标操作数加1。

10、DEC指令：将目标操作数减1。

11、ASR指令：将目标操作数右移n位，最高位用符号位补齐。

12、LSR指令：将目标操作数右移n位，最低位用0补齐。

13、ROL指令：将目标操作数循环左移n位，最高位移入最低位。

14、ROR指令：将目标操作数循环右移n位，最低位移入最高位。

单片机汇编指令表一、概述在单片机的世界里，汇编语言扮演着举足轻重的角色。

它是一种低级语言，能够直接与硬件进行交互，提供高效的代码执行效率。

下面，我们将详细列出一些常见的单片机汇编指令，以及它们的功能。

二、指令表1、MOV指令：用于将数据从一个寄存器移动到另一个寄存器。

例如，MOV R1, R2将把 R2的内容移动到 R1中。
