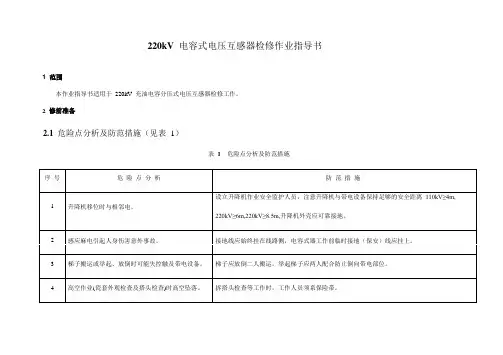

220kV母线电容式电压互感器预防性试验作业指导书模板

1．编制依据《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）；《电气装置安装工程电气设备交接试验标准》GB50150—2006；《电力建设安全工作规程》（火力发电厂部分）。

《电力建设安全健康与环境管理工作规定》2002年；《防止电力生产重大事故的二十五项重点要求》2000年版；江苏省如高高压电气有限公司、山东泰开电气有限公司设备说明书及出厂证件；2．工程概况：工程名称和试验范围：国电大武口发电厂上大压小热电联产（2×330MW）工程，220kV 屋外配电装置采用3/2电气主接线形式，试验范围包括电流互感器、电压互感器、隔离开关、六氟化硫断路器等。

主要工作量包括：220kV电流互感器6组，其型号为IOSK245；220kV电容式电压互感器6组，其中2组母线电压互感器（单相）和4组线路电压互感器（三相），其型号为TEMP-220SU(其中进线和母线电压互感器不带载波装置)；六氟化硫断路器6组，其型号分别为LTB245E1-3P（四组）、LTB245E1-1P（两组）；高压隔离开关12组，其型号为GW7A-252。

3.试验准备及具备的条件：人员准备：高压试验技术员1名、继电保护技术员1名、电测仪表检定员1名、试验员2名；试验人员应熟悉图纸、设备，准备好要使用的仪器仪表。

具备的条件：电流互感器、电压互感器、六氟化硫断路器等设备安装就位，对于断路器试验要求能进行分、合闸操作。

做介质损耗角正切值tgδ试验要求环境温度应不低于5℃。

4.主要试验仪器设备：2500V、1000V兆欧表、3628D全自动变比测试仪、AI-6000型介质损耗测试仪、标准电容、交直流分压器、HLDZ-1回路电阻仪、升流器、电流互感器、调压器、1#干电池、机械万用表、电流表（）、电流表（）电压表（0-600V）、试验变压器、KC-98H4型开关机械特性测试仪。

5.试验程序及试验方法：电流互感器试验：试验项目：测量绕组的绝缘电阻；测量绕组的直流电阻；测量电流互感器的励磁特性曲线；检查互感器引出线的极性；检查互感器的变比；测量电流互感器介质损失角正切值tgδ；试验步骤及要求：测量绕组的绝缘电阻。

六盘水供电局220kV电磁式电压互感器预防性试验作业指导书
编号:
编制________________
审核________________
签发
1、设备基础信息
1.1设备主要参数
1.2
2、安全风险及其控制措施
3＞作业准备
3. 1仪器仪表
3.2
3. 3
3.4
3.5
4、作业过程
5、作业记录
220kV电磁式电压互感器试验报告
运行编号
环境温度(°C)湿度： (％)试验性质:
电压等级：试验时问: 试验仪器：兆欧表、介损测试仪
铭牌参数:
1、绝缘电阻：［3年］
★绝缘电阻与上次相比270%, 2500V兆欧表
2、介损：［35kV及以上，3年］
★ 一次tg6%(20°C)：运行中35kVW3.5, 110kVW2.5,与历年比较无明显变化
3、绕组直流电阻：［大修后］★与出厂值或初始值无明显差别
试验依据：Q/CSG 1 0007-2004«电力设备预防性试验规程>> 试验结论：
试验负责人：
试验人员：
6、附件。

Q/HED—2014 220KV电容式电压互感器试验作业指导书1范围本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。

3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。

4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。

□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。

5.3 办理相关工作票□ 检查验证工作票。

6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：a) 测量绝缘电阻。

b) 介质损耗及电容量测量试验。

7 试验工序及质量标准7.1 测量绝缘电阻7.1.1 试验目的□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

7.1.2 适用范围□ 交接、大修、预试、必要时。

编号：Q/×××××变电站220kV××线××电容式电压互感器预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××线××电容式电压互感器现场预防性试验。

2引用文件
GB 4703--2001 电容式电压互感器
JB/T 8169--1999 耦合电容器及电容分压器
DL/T 596--1996 电力设备预防性试验规程
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录：
电容式电压互感器绝缘试验记录。

电磁式电压互感器绝缘试验作业指导书1 范围本作业指导书适用于电容式电压互感器绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求，作业程序和方法，试验结果判断方法和试验注意事项等。

该试验的目的是判定电容式电压互感器的绝缘状况，能否投人使用或继续使用。

制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然后，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB4703 电容式电压互感器JB/T 8169 耦合电容器及电容分压器GB50150 电气装置安装工程电气设备交接试验标准DL/T 727 互感器运行检修导则3 安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电b) 为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

c) 在进行tgδ及电容量测量时，应注意高测试线对地绝缘问题。

d) 在进行交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常尖立刻断开电源停止试验，查明原因并排除后方可继续试验。

4 试验项目及程序4.1 电容式电压互感器绝缘试验包括以下试验项目a) 中间变压器一、二次绕组的直流电阻测量； b) 各电容器单元及中间变压器各部位绝缘电阻测量； c) 电容器各单元的电容量及tgδ测量； d) 交流耐压试验与局部放电测试。

厂和变电压所电气部分）》中有关规定。

4.2 试验程序4.2.1 应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。

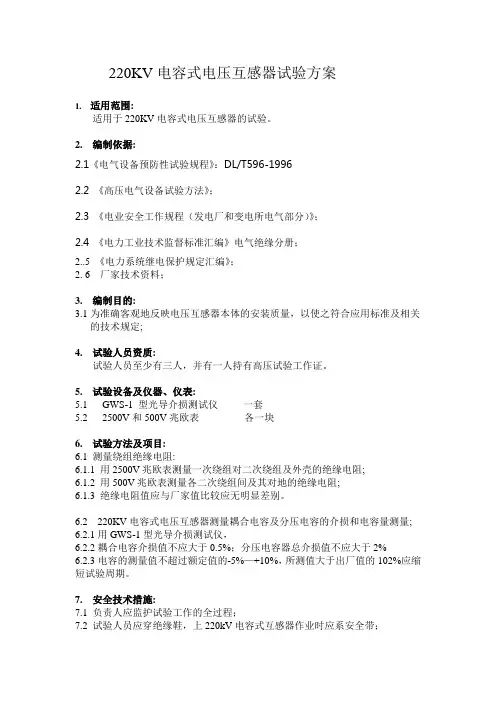

220KV电容式电压互感器试验方案1. 适用范围:适用于220KV电容式电压互感器的试验。

2. 编制依据:2.1《电气设备预防性试验规程》：DL/T596-19962.2 《高压电气设备试验方法》；2.3 《电业安全工作规程（发电厂和变电所电气部分）》；2.4 《电力工业技术监督标准汇编》电气绝缘分册；2..5 《电力系统继电保护规定汇编》；2. 6 厂家技术资料；3. 编制目的:3.1为准确客观地反映电压互感器本体的安装质量，以使之符合应用标准及相关的技术规定;4. 试验人员资质:试验人员至少有三人，并有一人持有高压试验工作证。

5. 试验设备及仪器、仪表:5.1 GWS-1 型光导介损测试仪一套5.2 2500V和500V兆欧表各一块6. 试验方法及项目:6.1 测量绕组绝缘电阻:6.1.1 用2500V兆欧表测量一次绕组对二次绕组及外壳的绝缘电阻;6.1.2 用500V兆欧表测量各二次绕组间及其对地的绝缘电阻;6.1.3 绝缘电阻值应与厂家值比较应无明显差别。

6.2 220KV电容式电压互感器测量耦合电容及分压电容的介损和电容量测量;6.2.1用GWS-1型光导介损测试仪，6.2.2耦合电容介损值不应大于0.5%；分压电容器总介损值不应大于2%6.2.3电容的测量值不超过额定值的-5%—+10%，所测值大于出厂值的102%应缩短试验周期。

7. 安全技术措施:7.1 负责人应监护试验工作的全过程；7.2 试验人员应穿绝缘鞋，上220kV电容式互感器作业时应系安全带；7.3 在进行试验时应挂安全网，并挂警示牌；7.4 高压试验时应密切注意设备本身及周围环境；当有闪络放电或电流突增的现象时，应马上停止试验，查明原因后再进行；7.5 在进行作业前必须经安全、技术措施交底;7.6 作业负责人应熟悉设备功能、产品结构特点等；7.7 现场作业环境应符合安全规定的要求，当无足够的安全措施时，可拒绝施工，但应立即向有关部门反映。

10kV(15.75kV)电压互感器预防性试验作业指导书国网河南长葛电力供电公司110kV孟排站10kV西母电压互感器预防性试验作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 设备铭牌参数 (1)5 试验周期、项目和要求 (2)6 试验所需材料、备品、工器具 (3)7 试验程序 (4)附录1 发电机出口电压互感器试验记录 (8)附录2 发电机出口电压互感器试验报告 (9)10kV(15.75kV)电压互感器预防性试验1范围本程序文件适用于漫湾发电厂10kV(15.75kV)电压互感器的预防性试验,本规程规定了电压互感器预防性试验的项目、周期、要求，以及试验方法的要求。

2规范性引用文件《电力设备预防性试验规程》DL/T596—1996《电气设备预防性试验方法》——陈化钢著《高压电气设备试验方法》——河南省电力试验研究院《现场绝缘试验实施导则》DL/474.1~6—1992孟排变电站一次接线图3术语和定义3.1绝缘电阻：在绝缘体的临界电压以下，施加的直流电压-U时，测量其所含的离子沿电场方向移动形成的电导电流Ig，应用欧姆定律所确定的比值。

即R i=-U/Ig。

3.2吸收比K1：60秒时绝缘电阻值（R60）与15秒时绝缘电阻值（R15）之比值。

即K1=R60/R15。

3.3极化指数K2：10分钟时绝缘电阻值（R10m）与60秒时绝缘电阻值（R60）之比值。

即K2=R10m i n/R1m i n。

3.4直流泄漏电流：当直流电压加至被试品的瞬间，流经试品的电流有电容电流、吸收电流和泄漏电流。

电容电流是瞬时电流，吸收电流也在较长时间内衰减完毕，最后逐渐稳定的就是泄漏电流。

3.5介质损耗:在电压作用下电介质中产生的一切损耗称为介质损耗。

4设备铭牌参数4.1铭牌（2YH）4.2铭牌（2YH）5.1电磁式电压互感器的试验项目、周期和要求见表8。

互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况，判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。

二、试验周期浇筑式电流互感器:1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。

2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。

自首次预防性试验起，其后最长以6年为一个周期进行试验。

3、必要时。

电磁式电压互感器（固体绝缘）：1、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。

自首次预防性试验起，其后最长以3年为一个周期进行试验。

2、必要时。

三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定互感器具备试验条件：落实安全措施，拆除电压互感器高压保险，拆除电流互感器下侧电缆。

3、互感器一次绕组对二次绕组及地绝缘电阻测量：将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量，仪表“L”端测试线接互感器一次绕组，“E”端测试线接二次绕组或者互感器金属外壳，记录1min绝缘电阻值。

4、互感器二次绕组间及其对外壳（地）绝缘电阻测量：将互感器二次绕组接地点全部拆除，将所要测量的二次绕组短接，其它二次绕组短接并接地。

用兆欧表500V 档位进行测量，仪表“L”端测试线接所要测量的二次绕组，“E”端测试线接互感器金属外壳。

记录1min绝缘电阻值，同理测量其它二次绕组绝缘电阻。

5、互感器一次绕组、二次绕组对地充分放电：依次将互感器一次绕组、二次绕组对地充分放电。

6、拆除二次绕组短接线并恢复二次绕组所有接地点：拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。

7、整理仪器：收拾整理仪表。

四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。

2、二次绕组间及对地大于等于1000MΩ。

五、注意事项1、互感器上级开关停电，防止突然来电。
