第四章兴利调节(综合利用水库)4.1 水库特性4.2 兴利调节分类4.3 设计保证率4.4 设计代表期4.5 兴利调节计算的原理和方法4.6 兴利调节计算的时历列表法4.7 兴利调节时历图解法4.8 多年调节计算的概率法本章思考题及课外延伸兴利调节：以水库的容积V 兴，控制和改变河川的时程分配，以满足（或适应）国民经济各用水部门的需要。

兴利调节的中心任务：研究天然来水——各部门用水——V 兴关系QtQ~tq~t+∆V-∆V蓄水期供水期§4.1 水库特性一。

水库面积特性和容积特性1.水库面积特性——指水库水位与水面面积的关系曲线020040060080010001200140010311032103310341035103610371038103910401041104210431044104510461047104810491050水位（米）面积（平方米）水库水位周口市沈丘县淮河槐店闸上, 2010周口市沈丘县淮河槐店闸上, 2010GPS定位水库面积遥感影象图上量测地形图上量测2.水库容积特性——指水库水位与容积的关系曲线是面积曲线的积分⎰=zz dzz F V 0)(02040608010012010311032103310341035103610371038103910401041104210431044104510461047104810491050水位（米）库容（亿立方米）（1）静库容曲线——设水库库面水平，水库水流流速u=0 时的z~V 关系曲线（2）动库容曲线——实际上，库面非水平，u 0,V = V 静+ V 附加——山谷水库，用于研究水库淹没，梯级衔接，水库移民V 静V 附加Z二。

水库的特征水位和特征库容特征水位——水库工程为完成不同任务在不同时期和各种水文情况下，需控制达到或允许消落的各种库水位。

特征库容——相应于水库特征水位以下或两特征水位之间的水库容积。

图6.2.1 特征水位与特征库容示意图1—死水位；2—防洪限制水位；3—正常蓄水位；4—防洪高水位； 5—设计洪水位；6—校核洪水位；7—坝顶高程；8—兴利库容； 9—死库容；10—防洪库容；11—调洪库容；12—重叠库容；13—总库容6 5 4 32 1131110 12897（1）死水位（Z 死）和死库容（V 死）在正常运用的情况下，允许水库消落的最低水位，称死水位。

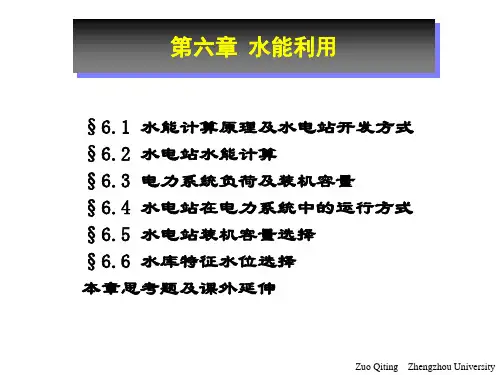

第六章水能利用§6.1 水能计算原理及水电站开发方式§6.2水电站水能计算§6.3电力系统负荷及装机容量§6.4 水电站在电力系统中的运行方式§6.5 水电站装机容量选择§6.6 水库特征水位选择本章思考题及课外延伸一、水能计算的基本原理如图，河段首尾断面分别为断面1-1和断面2-2，取水平面0-0为基准面。

设断面流量为Q（m3/s），T（s）时段内流经断面的水体为W=QT（m3）12v1v212Z1Z2H12Q河流水面河底河段水能计算示意图6.1水能计算原理及水电站开发方式根据水力学中的能量方程，水体在断面1-1和断面2-2处的能量分别为：式中，、为断面的水面高程；、为断面的大气压强；为水的容重；、为断面流速的不均匀系数；、为断面的平均流速。

2111112P v E Z Wr r g α⎛⎫ ⎪=++ ⎪⎝⎭2222222P v E Z Wr r g α⎛⎫ ⎪=++ ⎪⎝⎭1Z 2Z 2P 2v 2α1P 1v 1αr水体在河段两断面的能量差为：在不太长的河段中，大气压强和近似相等，流速水头和也相差不大，则两断面的水流能量差近似为：式中，为断面1-1和断面2-2之间的水头差（也称落差）；t 为时间，单位为秒。

()22121122121212[]2P P v v E E E Z Z Wrr gαα--=-=-++g v 2222α()12121212E E E r Z Z W rQtH =-=-=12H 1P 2P g v 2211α在电力系统中，能量单位习惯上采用kW·h ，取水的容重为9807 N/m 3，1 kW·h=3.6×106J ，则在T 小时内两断面的水流能量差为：此即为该河段所蕴藏的水能资源。

单位时间内的水能称为水流功率，在电力系统中，称为水流出力。

水流出力计算式为：此式常被用来计算河流的水能资源蕴藏量。
