两种周界安全防范系统在油田站场中的应用
张雪飞
【期刊名称】《油气田地面工程》
【年(卷),期】2016(035)008
【摘要】智能视频监控系统采用图像处理、模式识别和计算机视觉技术,在不需要人为干预的情况下,可对序列图像自动分析,对监控场景中的变化进行定位、识别和跟踪,并能及时发出报警信号.分布式光纤振动探测技术是利用光纤作为探测传感器,实时感受外界的压力、振动等,并通过光纤将报警信号传输至监控平台.这些技术由于其各自的特点,可应用在油田站场,作为周界安全防范系统的一种,既可以降低值班人员的劳动强度,又可对数字化油田建设提供有力的技术保障.
【总页数】3页(P92-94)
【作者】张雪飞
【作者单位】大庆油田工程有限公司
【正文语种】中文
【相关文献】
1.振动光纤技术在天然气站场周界安防中的应用 [J], 司辉;李香文;董晓琪;渠忠强;王伟
2.振动光纤技术在油气管道站场周界防范中的应用 [J], 许威
3.不规则工艺站场周界入侵报警系统应用 [J], 张道拓;刘亮亮
4.油田站场周界安全防护技术应用 [J], 高畅
5.电子围栏周界报警系统在油田变电所安防中的应用研究 [J], 童新
因版权原因，仅展示原文概要，查看原文内容请购买。
石油行业中的智能油田技术应用研究智能油田技术是指利用现代先进的信息技术手段和自动化控制技术对油田开发、生产和管理进行智能化和自动化的一项技术。
它在石油行业中的应用，有望提高油田开发和生产的效率，并减少环境污染。
本文将就智能油田技术的应用研究进行探讨。
首先，智能油田技术在油井勘探方面有着重要的应用。
传统的勘探手段往往需要大量的人力物力，工作效率较低。
而智能油田技术则可以通过无人机、遥感技术等手段，快速准确地获取油田的地质信息，提高勘探的精度和效率。
通过对油田地质特征的准确判断，有助于减少油井开发的风险，降低勘探成本。
其次，智能油田技术在油井生产管理方面的应用也具有重要意义。
智能化的生产管理系统可以对油井生产进行实时监测，包括温度、压力、流量等参数的监控。
通过数据采集和数据分析，系统可以自动调整生产参数，提高油井的生产效率。
此外，智能油田技术还可以提供远程监控和管理功能，提高管理的灵活性和效率。
再者，智能油田技术在油田环境保护方面也有积极的影响。
油田生产过程中，会产生大量废水、废气和固体废弃物等排放物，对环境造成污染。
智能油田技术可以通过监测和控制系统，实时监测和调整油田的环境参数，如废水处理、废气排放等，从而减少环境污染的风险。
智能化的排污管控系统可以及时预警和处理污染事件，保护油田周边环境的健康。
此外，智能油田技术还有助于提高油田的安全性和可靠性。
油田开采过程中，由于工作环境恶劣、工艺复杂，容易发生事故。
智能化的监测系统可以实时监测油田设备的状态，提供早期预警，及时发现故障以及潜在的安全隐患。
智能油田技术还可以通过自动化控制系统，进行远程操作和调整，减少人员和设备受到的风险。
总的来说，智能油田技术在石油行业的应用研究具有广泛的前景。
它可以提高油田开发和生产的效率，降低勘探成本，减少环境污染，提高油田的安全性和可靠性。
然而，智能油田技术的应用也面临一些挑战，如数据安全问题、设备故障等。
因此，需要进一步加强相关的研究和开发工作，提出合理的技术解决方案，以推动智能油田技术的应用和发展。
水运发展与专业研讨®DEVELOPMENT AND DISCUSSION周界报警系统在石油化工企业中的应用■檀维波郭俊(中化扬州石化码头仓储有限公司，江苏扬州211900)▼摘要周界报警是通过在物理围界上设置报警传感装置，采集报警信息，通过联动广播系统、视频监控系 统、灯光系统实施分区自动广播、报警现场抓拍录像、启动灯光等动作的一套区域安全防范系统。
石油 化工企业风险高，属于重点防护单位，人员巡检存在盲区，无法对非法人侵及时发现和处理，为此，需 要一套先进、科学、实用、性能稳定可靠的周界安全防范监控报警系统，来确保石油化工企业的安全防 护。
▼关键词石油化工；周界报警1系统组成、功能周界报警功能上通常可分为报警系统、视频 监控系统和扩音系统等。
报警系统通过各种探测设备收集攀爬、切断 围栏的报警信息，并将信息上传至控制中心，提醒 相关人员及时做出防范；视频监控系统主要是通过 布置监控摄像头对周界报警发出的报警进行复核，拍照录像留存；扩音系统主要功能是播放高频报警 音威慑非法攀爬、切断围栏人员。
报警系统作为周界报警系统的核心部分，根 据原理方式不同，可靠性、稳定性和建设费用会有 所不同。
下面对常用的几种周界报警产品进行比对 分析。
2周界报警系统选型当前，石油化工企业中应用的周界报警产品 主要有振动光纤、红外对射、微波对射、脉冲电子 围栏和张力围栏。
这些报警产品原理不同，各有特 点，安装方式也有所不同。
水上消防2020年第3期13水运发展与专业硏讨®DEVELOPMENT AND DISCUSSION2.1振动光纤振动光纤的工作原理是发射激光器发出直流 单色光波，通过光纤稱合器分别沿正向和反向耦合 进人两芯传感的光纤，形成正，反向环路马赫-泽 德干涉光信号；当光纤受到沿线外界震动干扰后，将会引起光波在光纤传输中相位的变化，形成基于 双环马赫-泽德干涉的光信号相位调制传感信号，通过光纤耦合器和光环行器传送至光电探测器，检 测干涉光信号的光强变化，实现光纤振动报警。

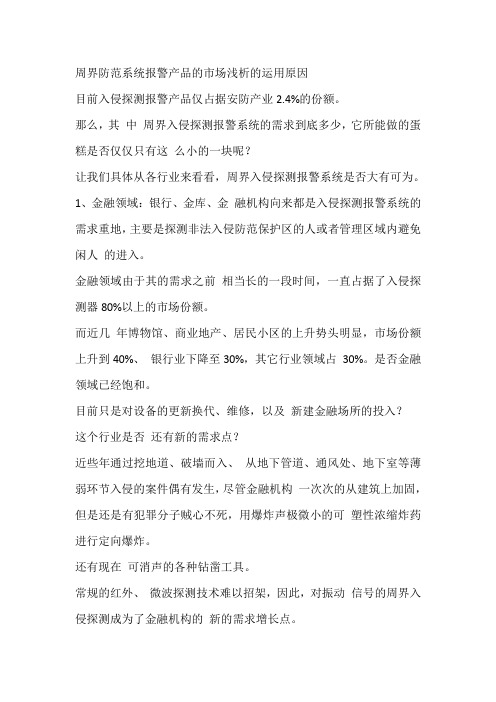

周界防范系统报警产品的市场浅析的运用原因目前入侵探测报警产品仅占据安防产业2.4%的份额。
那么，其中周界入侵探测报警系统的需求到底多少，它所能做的蛋糕是否仅仅只有这么小的一块呢？让我们具体从各行业来看看，周界入侵探测报警系统是否大有可为。
1、金融领域：银行、金库、金融机构向来都是入侵探测报警系统的需求重地，主要是探测非法入侵防范保护区的人或者管理区域内避免闲人的进入。
金融领域由于其的需求之前相当长的一段时间，一直占据了入侵探测器80%以上的市场份额。
而近几年博物馆、商业地产、居民小区的上升势头明显，市场份额上升到40%、银行业下降至30%，其它行业领域占30%。
是否金融领域已经饱和。
目前只是对设备的更新换代、维修，以及新建金融场所的投入？这个行业是否还有新的需求点？近些年通过挖地道、破墙而入、从地下管道、通风处、地下室等薄弱环节入侵的案件偶有发生，尽管金融机构一次次的从建筑上加固，但是还是有犯罪分子贼心不死，用爆炸声极微小的可塑性浓缩炸药进行定向爆炸。
还有现在可消声的各种钻凿工具。
常规的红外、微波探测技术难以招架，因此，对振动信号的周界入侵探测成为了金融机构的新的需求增长点。
2、文博领域：为了各级别文物、建筑的安全保存，用户在安全防范的投入往往不惜重金，文博行业在安防上的投资和经费逐年递增。
但是文博安全案件却依然呈现增长趋势。
“京城第一保卫处”的故宫大案震惊了海内外；内蒙古博物院、广东省乐昌县博物馆、山西省临猗县博物馆、临汾市丁村民俗博物馆、湖北省黄冈博物馆和江苏省如皋市博物馆等多家不同级别的博物馆，先后发生馆藏文物丢失、失窃乃至抢劫等恶性案件；帝王陵寝、墓群、窑址、石窟寺、石刻以及重要古建筑也成为了被盗窃、破坏和损毁的高风险地带。
文博安全形势不容乐观。
为何会出现这样的状况，这些投入为何没能收到应有的成效？其实从文博行业也可以看到入侵探测报警系统的一些无奈。
文博领域安全防范很大的一个难题就是保护与保存之间的矛盾，文物保存有着其十分特殊的一些环境要求，比如光照、温度、不能有电力干扰、不得有电磁信号等严苛的保存要求。
周界防范系统1.周界防范系统概述周界防范系统即在防护区域的边界利用微波、红外、电子围栏等技术形成一道或可见的、或不可见的防护墙，若当有人通过或欲通过时，相应的探测器即会发出报警信号送至安保值班室或控制指挥中心的报警控制主机，同时发出声光报警、显示报警位置的一套安防系统。
目前市场常见的技术方案有：红外对射：该产品探测灵敏度高，成本造价低，安装方便，区域划分准确，但在野外工作很容易受到气候环境的影响，从而容易产生误报。
脉冲电子围栏：具有一定的实体防护功能，当有人攀越或破坏围栏入侵时，产生低电流、高电压，将入侵者击回，并同时发出报警信号，该产品报警可靠，在野外工作不受环境影响，误报低，但是成本较高，并对入侵者人体的安全有一定影响。
震动光纤：采用铺设光缆的方式进行布防，隐蔽性高，易于布设，相同防区成本较电子围栏要低却高于红外对射，具有突出的防破坏性，同时受外界环境影响较小，但是敏感度较高，在布设在丝网介质时，受风力影响较大，易产生误报。
2.周界防范系统应用目前，周界防范系统作为安防系统的主要组成部分，广泛的应用于如：军事基地、劳教机构、核电站、政府机构、边境、机场、通信枢纽、工业基地、商业建筑及仓库、银行、石油和天然气工业、博物馆或重要文物保护场所及其他高风险设施等。
其主要配合视频监控系统，组成报警及报警联动机制，提供全天候保障，采用人防、物防、技防的方式，有效的管控风险，及时发现危险。
3.周界防范系统组成周界防范系统主要由三部分组成，分别为：1．采用红外对射、电子围栏、震动光纤等技术的周界防范传感器。
2．负责接收各传感器数据，并判断报警等功能的接入单元。
3．在接受到报警信息后进行报警展示的用户界面的客户端。
周界防范系统目前可以配套安装的系统有：1.视频监控系统，在发生报警后可以通过视频监控人工远程确认是否是有效报警，过滤误报。
2.应急控制系统，在发生报警后，人工确认入侵危害后，主动采取应急响应措施，如主动备份服务器数据信息、临时关闭会产生危险的机器设备等。
智能周界防范系统技术方案
一、简介
二、技术特点
1、安全防范：通过综合应用多种技术，如安全报警、视频监控、激光热像、激光探测等，可以检测现场的可疑人员、运动物体和异常事件，及时发出警报，对周边环境实施安全防范。
2、自动处置：智能周界防范系统可以自动识别、定位异常事件，并实施自动处置，如启动联动报警系统、启动门禁系统等，防止可疑人员发生可能的危害行为。
3、报警及时：智能周界防范系统可以及时检测现场的可疑人员、运动物体和异常事件，并将及时报警信息发送到特定安全管理部门和安全人员，以便及时采取正确的应急处理措施。
4、实时监控：智能周界防范系统可以为基地实施全天候实时监控，通过远程监管系统可以不断监控现场状况，实时掌握基地动态信息，确保基地安全。
三、技术要点
1、视频监控：通过安装高清摄像头，实现对基地周围环境的全天候24小时实时监控。
周界防范报警系统解决方案引言概述：周界防范报警系统是一种重要的安全设备，可以有效保护围栏周围的区域免受入侵者的侵害。
本文将介绍周界防范报警系统的解决方案，包括其原理、应用场景、优势、技术特点和未来发展方向。
一、原理1.1 电子围栏：周界防范报警系统通过电子围栏技术来监测围栏周围的活动。
当有人或者物体接触围栏时，系统会发出警报。
1.2 红外感应：系统还可以通过红外感应器来检测围栏周围的活动。
当有人或者物体进入感应范围时，系统会触发报警。
1.3 视频监控：一些周界防范报警系统还配备了视频监控功能，可以实时监测围栏周围的情况，并录制视频作为证据。
二、应用场景2.1 工业园区：周界防范报警系统广泛应用于工业园区，可以保护园区内的设备和物资免受盗窃和破坏。
2.2 学校和医院：学校和医院也是周界防范报警系统的重要应用场景，可以保护师生和病人的安全。
2.3 住宅小区：在住宅小区中安装周界防范报警系统可以有效防止入室盗窃和其他犯罪行为。
三、优势3.1 实时响应：周界防范报警系统可以实时监测围栏周围的情况，并在发现异常时即将触发报警，提高了安全性。
3.2 防范性强：系统可以预防入侵者的侵害，有效减少了盗窃和破坏事件的发生。
3.3 数据记录：一些系统还可以记录报警事件的时间和视频，为后续的调查和处理提供重要的证据。
四、技术特点4.1 无线通信：周界防范报警系统采用无线通信技术，可以实现设备之间的互联互通，方便安装和维护。
4.2 多种传感器：系统集成为了多种传感器，包括红外传感器、声波传感器等，可以实现多角度、多方向的监测。
4.3 智能分析：一些系统还具备智能分析功能，可以通过机器学习算法对监测数据进行分析，提高报警的准确性和及时性。
五、未来发展方向5.1 人工智能：未来周界防范报警系统将更加智能化，引入人工智能技术，实现更精准的监测和报警。
5.2 云端存储：系统数据将会存储在云端，实现数据的远程访问和管理，提高系统的便捷性和灵便性。
石油行业智能型周界防范系统的应用一、行业背景石油行业采油站点、传输管道、油库等场所分布比较零散，一般多个采油站点只有一个管理站进行管理，一个采油站点通常设置好几台磕头机，工作人员很难做到24小时巡视和管理，以致盗油、盗窃及破坏事件时有发生。
因此，周界防范就显得尤为重要。
天津亚安推出的智能型的周界防范应用系统可对石油行业周界进行全天候的安防监控和智能防范，能做到事前预警机制，有效降低入侵行为的发生率。
二、周界防范系统特点传统的周界安防解决方案能够实时报警，但是防护等级较低，误报率高；报警发生时，监控人员不能确定现场情况，事后无视频图像信息作为证据。
本系统相比较传统防范系统而言，优势特点如下：1、一体化高防护产品设计，适用全天候无盲区应用，三维监控设计，解决视频监控盲区和管理员下视盲区，提高视频清晰度及恶劣气候下的视频采集能力。
2、通过一个球机与三个摄像头智能化集成报警入侵云台摄像机，智能分析模块、LED红外摄像机、全景红外摄像机、夜视云台摄像机和网络模块支持预警区域自由划线、PTZ定位、网络传输功能。
实现入侵检测、目标跟踪和行为分析，辅助执勤哨兵进行先期预警、事前预防，避免入侵行为发生后查录像破案，从根本上减少入侵行为的发生。
3、对油站周界出现可疑人翻越、逗留、入侵等执勤险情时，进行智能判定、声光警告和联动报警，实施示警和警告，较大程度减少事件发生。
4、设置石油行业敏感区域为预警区域，实现无人值守，对入侵目标实行自动警戒，智能联动报警图像信息可通过安装在控制中心及分控中心的液晶显示屏进行实时发布。
5、利用DVR/NVR实现对预警监控云台摄像机的录像和管理，集中灵活的配置相关的设计和触发报警的模式。
6、利用后端综合监控平台实现对系统的管理，涵盖门禁、电子围栏、智能分析以及石油采集传感信息等反馈。
三、视频入侵报警云台摄像机根据石油行业需求和监控设备现状分析，针对采油站、油库等固定执勤目标的环境特点，本方案采用了一款具有全天候监视、具备检测、跟踪、行为分析能力的嵌入式智能化哨位预警监控系统。
石油行业智能型周界防范系统的应用一、行业背景石油行业采油站点、传输管道、油库等场所分布比较零散，一般多个采油站点只有一个管理站进行管理，一个采油站点通常设置好几台磕头机，工作人员很难做到24小时巡视和管理，以致盗油、盗窃及破坏事件时有发生。
因此，周界防范就显得尤为重要。
天津亚安推出的智能型的周界防范应用系统可对石油行业周界进行全天候的安防监控和智能防范，能做到事前预警机制，有效降低入侵行为的发生率。
二、周界防范系统特点传统的周界安防解决方案能够实时报警，但是防护等级较低，误报率高；报警发生时，监控人员不能确定现场情况，事后无视频图像信息作为证据。
本系统相比较传统防范系统而言，优势特点如下：1、一体化高防护产品设计，适用全天候无盲区应用，三维监控设计，解决视频监控盲区和管理员下视盲区，提高视频清晰度及恶劣气候下的视频采集能力。
2、通过一个球机与三个摄像头智能化集成报警入侵云台摄像机，智能分析模块、LED 红外摄像机、全景红外摄像机、夜视云台摄像机和网络模块支持预警区域自由划线、PTZ定位、网络传输功能。
实现入侵检测、目标跟踪和行为分析，辅助执勤哨兵进行先期预警、事前预防，避免入侵行为发生后查录像破案，从根本上减少入侵行为的发生。
3、对油站周界出现可疑人翻越、逗留、入侵等执勤险情时，进行智能判定、声光警告和联动报警，实施示警和警告，较大程度减少事件发生。
4、设置石油行业敏感区域为预警区域，实现无人值守，对入侵目标实行自动警戒，智能联动报警图像信息可通过安装在控制中心及分控中心的液晶显示屏进行实时发布。
5、利用DVR/NVR实现对预警监控云台摄像机的录像和管理，集中灵活的配置相关的设计和触发报警的模式。
6、利用后端综合监控平台实现对系统的管理，涵盖门禁、电子围栏、智能分析以及石油采集传感信息等反馈。
三、视频入侵报警云台摄像机根据石油行业需求和监控设备现状分析，针对采油站、油库等固定执勤目标的环境特点，本方案采用了一款具有全天候监视、具备检测、跟踪、行为分析能力的嵌入式智能化哨位预警监控系统。
其核心技术组成包括智能哨位预警终端及综合管理平台软件。
具有监控范围大、跟踪目标准确、转移速度快和环境适应能力强的特点。
1.组成及工作原理智能哨位预警终端的整机外观结构如图1所示，主要由高清全景检测摄像机（预警机）、高清红外伺服跟踪云台摄像机（定机位）组成。
高清全景检测摄像机（预警机）由一台广角摄像机和多台长焦摄像机组成，内置图像检测处理板、音视频压缩编码板、环境感知处理板、高清全景摄像机、加热风冷组件等组成。
高清红外伺服跟踪云台摄像机（定位机）内嵌高清光学变倍一体化摄像机、红外变焦激光照明器、高速旋转控制主板、示警喇叭、示警灯和风冷加热组件、两轴旋转机构和密封壳体组成。
智能哨位预警终端由高清全景检测摄像机（预警机）组成无盲区覆盖监控区域的高清全景图像，内置图像处理器对监控区域进行移动目标、越界目标、侵入目标进行图像抓拍、行为分析，得到目标在全景视场中的偏差信号以及目标大小，快速指挥高清红外伺服跟踪云台摄像机（定位机）旋转指向目标，并对目标放大/缩小，使目标始终处在视场中心，达到始终跟踪目标，同时对其目标进行声光示警。
图像处理对场景目标自动聚焦、自动变倍、环境照度自适应增益调整、对比度和色度调整；低照度环境下，自动调整补光照度，并和摄像机变倍联动，实现看哪儿照哪儿。
哨位预警终端嵌入式软件控制原理如图2所示：智能哨位预警终端需要对三路定焦摄像机视频进行运动检测及跟踪处理，将三个摄像机拍摄的画面中所有移动目标提取出来，并通过相对空间定位算法，将目标相对于云台摄像机的位置计算出来。
在统一的相对于云台摄像机的空间坐标下，进行目标合并（合并同时出现在两个摄像机画面中的目标），判断哪些目标属于即将越界的目标，并选择进行云台控制跟踪。
前端配置和设置要根据采油站等周边环境，水平和垂直方向的预警机可以自由组合监控区域，多形状设计，灵活实现对不同监控区域形状的全适用，实现视频入侵报警云台摄像机的应用面广泛，全区域覆盖监控、智能分析报警和跟踪。
四、周界防范系统功能和设计针对东北某采油站周界防范的示例来介绍其功能应用：1.自动跟踪功能预警跟踪摄像机启用智能分析模块自动对预警机视场范围内的图像进行分析，将运动目标在视频画面上加以标示，并启动自动跟踪预警机对移动目标进行智能跟踪示警。
人工监控时，可切换成高速球模式，支持传统高速球的全部功能；无人监控时，可切换至自动跟踪模式，球机可自动侦测、自动跟踪移动目标；大范围全景监控时，可切换至广角模式，超大视野尽收眼底。
2.越线检测功能在需要检测的区域边缘绘制一条警戒线，当有目标越过警戒线时，运动目标立刻被报警框框示出来提醒监控人员，对目标进行云台智能跟踪的同时启动声光报警警示入侵者。
3.优先跟踪区域设置产品在进行跟踪时，对"优先跟踪区域"内移动的物体优先进行跟踪。
可设置多个任意形状的"优先跟踪区域"，不同区域内的参数可独立设置（如"警告高度"），互不影响。
4.警告高度设置产品进行跟踪时，优先跟踪"优先跟踪区域"内超过"警告高度"的物体。
使用此功能可区分入侵者类型（人和小动物），根据预设条件符合指定条件的入侵行为优先引发报警跟踪。
5.快/慢切换功能当有多个目标进入警戒区域时的跟踪策略。
快切换：目标越线，云台对其进行跟踪；当有新的目标越线，则立即跟踪新目标；若有多个目标同时越线，选其中之一进行跟踪；无越线目标时，对之前越线且仍在界面内的目标进行跟踪。
慢切换：当目标越线，跟踪越线目标，此时不再对其他越线目标进行响应，直到该目标丢失；目标丢失后对当前正越线的目标进行跟踪，若此时没有目标越线，选择曾经越线且仍在界面内的目标进行跟踪。
6.时间计划产品根据设置的时间，对敏感区域或重点部位定时开启和关闭自动跟踪，可以根据自己的实际需求灵活选择时间段自动开启或者关闭智能分析功能。
7.手动/自动示警功能用户根据需要可随时手动开启声光报警警示入侵者，当监控室内执勤人员发现违法入侵者可立即手动示警。
启动优先跟踪或越线报警后，打开报警输出的相关设置，当有运动目标进入优先跟踪区域或越过警戒线，自动跟踪示警机在跟踪目标时可启动声光报警，或输出报警信号启动录像等功能。
8.系统网络构架设计本项目中，需要建成油田专用通信网络，监控系统可以利用此资源进行专网内的网络规划设计，对于确保视频信息和安全保密性都有较为突出的优势，比如监控系统与其他系统互不干扰；可确保监控系统无延时；可保证实时视频和录像流畅。
本项目中采用光纤通信专网的方式进行网络传输，传输系统具备极高的安全性和稳定性。
三层网络架构采用层次化模型设计，即将复杂的网络设计分成几个层次，每个层次着重于某些特定的功能，这样就能够使一个复杂的大问题变成许多简单的小问题。
三层网络架构设计的网络有三个层次：核心层、汇聚层、接入层。
核心层是网络的高速主干，具有可靠性、高效性、冗余性、容错性、可管理性、适应性、低延时性等特性，对整个网络的连通起到至关重要的作用。
汇聚层是网络接入层和核心层的"中介"，就是在工作站接入核心层前先做汇聚，以减轻核心层设备的负荷。
汇聚层具有实施策略、安全、工作组接入、虚拟局域网（VLAN）之间的路由、源地址或目的地址过滤等多种功能。
接入层向本地网段提供工作站接入。
在接入层中，减少同一网段的工作站数量，能够像工作组提供高速带宽。
三层监控网络架构采用模型设计，前端油站的监控、管理分站、监控中心三个级别：前端视频入侵报警云台摄像机为布局周界防范，同时在当地实现DVR/NVR高效存储管理，本地化保存，配备声光报警实现远程油站监控的无人值守，同时可兼容接入油站传感采集的数据，实现系统的融合。
管理分站对所属油站进行管理，同时配合客户端浏览、显示墙、键盘控制等，报警信号会第一时间传到管理分站，实现对报警信息进行处理和排查，可联动短信、电话等方式提供巡视人员。
监控中心对周界防范系统进行统一管理，平台化集中存储备份，权限的分配，实现所有子系统的服务汇总，集中实现管理、显示、解码、控制、报警处理等。
三层网络架构的特点是网络性能高、层次清晰、网络管理直观、方便，并合理的分散了网络设备带来的安全风险。
9.集中平台管理周界防范的综合管理平台软件，基于网络全数字化的信息传输和管理系统，结合了视频流媒体传输技术、流媒体存储技术、智能检索、三维地图显示和虚拟现实漫游技术，采用模块化的软件设计理念，以集中管理和网络传输为核心，完成信息采集、传输、控制、管理、GIS地图和储存、智能搜索的监控报警联网指挥管理平台综合解决方案。
主要包括存储服务器、web服务器、事件服务器、GIS服务器、流媒体转发服务器、注册服务器、目录服务器、管理服务器等，可以管理支持1000路实时录像与2000路转发。
整个系统数据共享，需要兼具设备自动查找与巡检、图像智能化分析与快照检索、云镜控制与远程管理、个性化浏览与多级地图等功能。
具备网络集成一体化，统一图形用户接口(GUI)、跨平台共享数据库；用网络视频流检测异常行为并且自动发出警告；符合开放标准的视频处理兼容性、扩展性；系统支持多级的组网方式，并能实现对全系统的灵活管理与配置。
周界防范管理平台软件从上至下共分四个层次，分别是业务展现层、业务接入层、操作和管理业务层、设备接入/数据持久层，最底层是前端设备与存储设备及数据库。
具体结构参考下图：总结石油行业的周界防范系统应用为实现重要区域的无人值守、智能跟踪、预警示警等环节都提供了强有力的技术支撑，有效的保障了石油能源行业的安防监控和周界防范。
随着技术水平的提高和完善，全智能高集成自动化的周界防范应用必将是未来重要的发展方向。
