JPEG编码过程详解

jpeg 编码原理
JPEG编码的原理主要涉及到三个关键步骤：色彩空间的转换、离散余弦变
换（DCT）和量化。

以下是这些步骤的详细解释：
1. 色彩空间的转换：JPEG编码首先将图像从RGB色彩空间转换为YCbCr
色彩空间。

RGB色彩空间由红色、绿色和蓝色三个分量组成，而YCbCr色彩空间由亮度（Y）分量和两个色度（Cb和Cr）分量组成。

这种转换是基
于人眼对亮度的敏感度高于对色彩敏感度的特性，因此对亮度的变化比对色彩的变化更为敏感。

2. 离散余弦变换（DCT）：转换后的图像数据会进行离散余弦变换，这是一种将图像数据从空间域转换到频域的过程。

DCT变换的目的是将图像中的
数据集中到少数的几个系数上，这样可以去除图像中的空间冗余，便于后续的压缩。

变换后的图像能量集中在左上角，其中低频部分集中于左上角，高频部分集中于右下角。

3. 量化：这一步是为了去除数据中的冗余，并且减少表示图像所需的数据量。

JPEG采用基于人眼视觉特性的量化方法，对DCT变换后的系数进行量化。

量化过程会减少数据的精度，但不会丢失原始图像的信息。

经过上述三个步骤后，JPEG编码通过使用熵编码进一步压缩数据，最后生
成JPEG格式的图像文件。

以上是JPEG编码的基本原理，通过理解这些原
理，有助于更好地理解JPEG压缩的优缺点，以及如何优化JPEG图像的压缩效果。

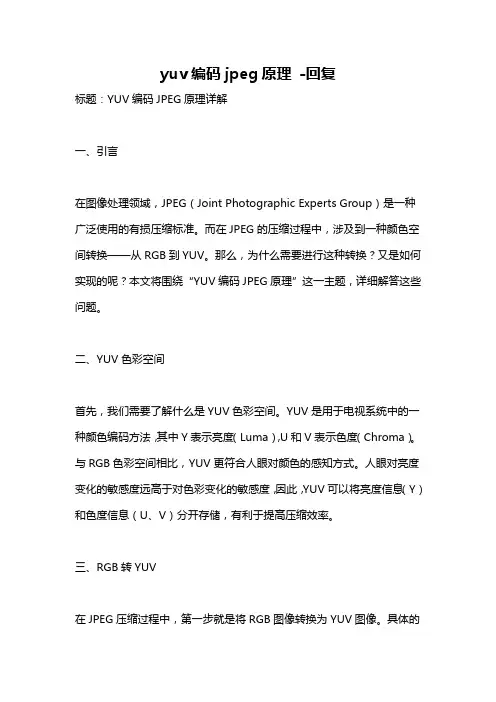

yuv编码jpeg原理-回复标题：YUV编码JPEG原理详解一、引言在图像处理领域，JPEG（Joint Photographic Experts Group）是一种广泛使用的有损压缩标准。

而在JPEG的压缩过程中，涉及到一种颜色空间转换——从RGB到YUV。

那么，为什么需要进行这种转换？又是如何实现的呢？本文将围绕“YUV编码JPEG原理”这一主题，详细解答这些问题。

二、YUV色彩空间首先，我们需要了解什么是YUV色彩空间。

YUV是用于电视系统中的一种颜色编码方法，其中Y表示亮度（Luma），U和V表示色度（Chroma）。

与RGB色彩空间相比，YUV更符合人眼对颜色的感知方式。

人眼对亮度变化的敏感度远高于对色彩变化的敏感度，因此，YUV可以将亮度信息（Y）和色度信息（U、V）分开存储，有利于提高压缩效率。

三、RGB转YUV在JPEG压缩过程中，第一步就是将RGB图像转换为YUV图像。

具体的计算公式如下：Y = 0.299R + 0.587G + 0.114BU = -0.147R - 0.289G + 0.436BV = 0.615R - 0.515G - 0.100B通过上述公式，我们可以得到一个Y分量和两个色度分量，这三个分量组合起来就可以表示原来的RGB像素。

四、离散余弦变换（DCT）接下来，我们需要对每个8x8像素的小块进行离散余弦变换（Discrete Cosine Transform，DCT）。

DCT是一种线性变换，它可以将图像数据从空间域转换到频率域。

在频率域中，图像的能量主要集中在低频部分，而高频部分的能量较小。

因此，我们可以通过量化过程来降低高频部分的能量，从而达到压缩的目的。

五、量化量化的过程就是将DCT系数映射到一个预先定义好的量化表中。

这个量化表是根据人类视觉系统的特性设计的，对于高频系数，其量化步长较大，这样可以减少高频部分的精度，进一步降低图像的数据量。

而对于低频系数，其量化步长较小，以保留更多的细节信息。

jpeg编码原理JPEG编码原理JPEG是一种常用的图像压缩格式，它可以将图像压缩至原始大小的1/10或更小，而且不会影响图像的质量。

JPEG编码原理是基于离散余弦变换（DCT）和量化技术。

1. 离散余弦变换（DCT）在JPEG编码中，图像被分成8x8个像素块，每个块都被视为一个矩阵。

通过对这些矩阵进行离散余弦变换（DCT），可以将每个块转换为一组频率系数。

离散余弦变换是一种将时域信号转换为频域信号的方法。

在JPEG中，每个块都被视为一个时域信号，并通过离散余弦变换将其转换为频域信号。

这些频率系数表示了该块中各种不同频率的分量。

2. 量化在经过DCT后，得到了每个块的频率系数。

但是由于人眼对于高频细节的感知能力较差，因此在JPEG编码中采用了量化技术来减少高频分量化就是将每个频率系数除以一个固定值，并四舍五入取整。

由于高频分量较大，因此它们被量化后会变得更小，从而减少了数据量。

3. 压缩在经过DCT和量化后，每个块都被转换为一组频率系数，并且高频分量已经被减少。

这些频率系数可以被进一步压缩，从而减少文件大小。

JPEG编码使用了霍夫曼编码技术来压缩这些频率系数。

霍夫曼编码是一种无损压缩技术，它可以将出现频率较高的符号用较短的编码表示，从而减少数据量。

4. 解压在解压JPEG图像时，首先需要将霍夫曼编码还原为频率系数。

然后对这些频率系数进行逆量化和逆离散余弦变换（IDCT），从而恢复原始图像。

逆量化是将每个频率系数乘以一个固定值，并四舍五入取整。

逆离散余弦变换是将每个块的频率系数转换回时域信号，从而恢复原始图像。

JPEG编码原理是基于离散余弦变换和量化技术的。

通过DCT将图像分解为一组频率系数，并采用量化技术减少高频分量，然后使用霍夫曼编码压缩这些频率系数。

在解压时，需要将霍夫曼编码还原为频率系数，并进行逆量化和逆离散余弦变换来恢复原始图像。

jpeg编码标准JPEG，全称为Joint Photographic Experts Group，是一种广泛应用于图像压缩的标准。

其名称包含三个主要部分：“联合”，“图像”，“专家组”。

专家组是一个处理特殊问题的专家团队，而JPEG 就是这些专家的研究成果被采纳并应用于图像处理的结果。

JPEG编码是一种有损压缩方式，它通过去除图像中的冗余数据来减小文件大小，同时尽可能地保留图像的重要信息，使得图像在查看或打印时仍然具有良好的质量。

这种压缩方式被广泛用于数字图像和视频的传输，包括网络传输和存储等。

二、JPEG编码标准的主要组成部分1. 离散余弦变换（DCT）：JPEG使用了一种特殊的变换方法，称为离散余弦变换。

这种方法将图像从空间域转换到频率域，从而实现了数据的压缩。

通过离散余弦变换，我们可以将高频率部分（也就是图像中的噪声和细节）移除，只保留低频率部分（也就是图像的主要信息）。

2. 量化：在离散余弦变换之后，我们需要对变换后的系数进行量化。

量化过程是将变换后的系数映射到一个有限的离散值集合中。

这个过程有助于进一步减小文件大小，同时尽可能保留图像的质量。

3. 熵编码：熵编码是一种用于减少文件大小的额外技术。

JPEG 使用了一种称为游程编码的技术来进行熵编码，它能够进一步减少文件中的冗余数据。

4. 霍夫曼编码：在JPEG标准中，霍夫曼编码被用于进一步优化文件大小。

它是一种无损的压缩技术，通过创建短的、重复的符号的平均值来减小文件大小。

三、JPEG编码的应用场景JPEG编码广泛应用于数字图像和视频处理领域，如网络传输、存储、打印和显示等。

它尤其适用于需要大量图像或视频数据的场景，如社交媒体、在线购物、视频会议等。

四、JPEG编码的优缺点优点：1. 高压缩率：JPEG编码能够有效地减小图像和视频的文件大小，而不会显著影响图像的质量。

这使得它成为了一种非常实用的技术，尤其是在需要大量数据传输和存储的场景中。

jpeg的霍夫曼编码
霍夫曼编码是一种无损数据压缩算法，其基本原理是利用数据的概率分布来构建最优前缀码，并对数据进行编码。

JPEG图像的霍夫曼编码是图像压缩中的一种常见方法。

在JPEG图像的霍夫曼编码中，首先需要对图像进行分块处理，通常是将图像分成8x8的小块。

然后，对每个小块进行DCT（离散余弦变换）变换，将图像从空间域变换到频率域。

在频率域中，图像的能量主要集中在少数几个系数上，因此可以忽略一些低频系数，从而达到压缩的目的。

在霍夫曼编码中，对每个DCT系数赋予一个二进制码，码字的长度与该系数的概率成反比，即出现概率越高的系数对应的码字越短，而出现概率越低的系数对应的码字越长。

这样，在编码时可以有效地减少数据量，从而达到压缩的目的。

在JPEG图像的霍夫曼编码中，通常会将图像分成多个层次进行编码，每个层次对应不同的压缩比和图像质量。

用户可以根据需要选择不同的层次来获取不同的压缩效果和图像质量。

总的来说，JPEG图像的霍夫曼编码是一种有效的图像压缩方法，能够有效地减少数据量，同时保持较高的图像质量。

JPEG编码原理概述本⽂简要概述 JPEG 基本系统的编码流程。

编码需要经过 DCT、量化、Z 序列化、系数编码（DC 差分脉冲调制编码、DC 系数中间格式计算、AC 差分脉冲调制编码、AC 系数中间格式计算）、熵编码五个步骤，最后按指定格式进⾏封装，成为⼀张 JPEG 图⽚。

图⽚被分割为若⼲ 8×8 块后，每个块进⾏离散余弦变换(DCT)，其⽬的是将图像块按频率分解，得到其频谱。

类似傅⾥叶变换，DCT 的⽬的是将图像分解为不同频率的基本分量的线性组合。

事实上，DCT 是 DFT 抹去虚（奇）部的特殊形式。

由于实偶函数的 DFT 仍然是实偶函数，我们将时域函数倍增延拓成偶函数，于是频域也成为实偶函数。

当然在存储时可以折半以消除冗余。

为何要求 DCT？对每⼀个图像块，如果⼀定要舍弃，我们会尽可能多保留其低频分量，⽽降低⾼频分量的分辨率。

同时，⾼频分量通常也的确是较少的，⽽直流分量，虽然数值⼤，但相邻块的直流分量差别较⼩。

因此我们对低频分量取较低的量化系数，⽽对⾼频分量取较⾼的量化系数。

所谓量化，就是将浮点（实现上可能只是以更⾼精度的整数表⽰形式存在）值 x 转化为阶跃的整数值 y 表⽰的过程，⽽ y=round(x/q) 中的 q 就是量化系数。

随后我们进⾏ Z 序列化，将⼆维矩阵按 Z 形拍扁成向量。

考虑到相邻块 DC 分量差异⼩，我们⾸先将 DC 分量与上⼀个块做差。

这个过程称为差分脉冲调制编码。

如今，向量中存在⼤量的 0，⽽绝对值⼩的数字出现的概率也远⼤于绝对值⼤者。

我们采⽤⾏程编码(RLE)，将序列切成形如 0,0,…,0,x 的若⼲段，每段由 y(≥0) 个 0 和⼀个 x(＞0) 组成，记作 (y,len(x),x)，其中 len(x) 是 x 在反码⼆进制表⽰下的长度。

这种三元组表⽰形式称为中间格式。

（注：这⾥图上将 DC 分量也⼀把揉进去了，严格来说是分开的，RLE 只考虑 AC 分量）现在考虑 (y,l,x) 三元组的编码。

jpeg 编码原理-回复JPEG（Joint Photographic Experts Group）是一种图像压缩算法，被广泛应用于数字图像的存储和传输中。

JPEG编码原理是将图像分块、转换为频域表示、量化和熵编码等一系列步骤的组合，以尽可能地减小图像文件的大小同时保持图像质量。

JPEG编码的步骤如下：1. 图像分块：JPEG编码将输入图像划分为8×8个像素的块，每个块都经过单独的处理。

这样的划分能够更好地保持图像的局部特征，并使得后续的处理更加有效。

2. 转换为频域表示：每个划分的图像块通过应用离散余弦变换（Discrete Cosine Transform，DCT）来转换为频域表示。

DCT能够将像素值的空域表示转换为一系列频率分量的频域表示。

经过DCT变换后，低频分量会集中在左上角，而高频分量则分布在右下角。

3. 量化：DCT变换后得到的频域表示，对于高频分量的维度信息对图像视觉感知的贡献较小。

因此，JPEG采用了量化表来将高频分量进行抑制。

量化过程即通过除以一个量化矩阵，将频域表示的每个系数分量变为整数。

4. 压缩和熵编码：通过量化后的频域表示得到的整数系数矩阵，一般情况下会有许多零值，这是由于量化矩阵的零值化导致的。

这些零值可以被很好地压缩。

JPEG 采用了霍夫曼编码来实现熵编码，通过对系数的零值进行编码，从而将图像数据进行高效的压缩。

5. 解码：JPEG解码是编码过程的逆过程。

解码时，将经过熵编码的图像数据解压为量化后的频域表示系数。

然后通过反量化和反DCT变换得到每个图像块的空域表示。

最后，将所有块合并，得到完整的解码图像。

JPEG编码通过利用人类视觉系统的特性来设计其压缩算法，使得图像在被压缩的同时尽量减少人眼可察觉的细节损失。

这使得JPEG编码成为了一种非常常见的图像压缩算法，被广泛应用于数字图像的存储、传输和显示中。

无论是从存储空间的角度考虑，还是为了在网络中高效传输图像数据，JPEG编码都在图像处理中扮演着关键的角色。

jpeg编解码原理JPEG编解码原理JPEG是一种常用的图像压缩格式，它的编解码原理是基于离散余弦变换（Discrete Cosine Transform，DCT）和量化。

在JPEG编码过程中，图像首先被分割成8x8的小块，每个小块进行DCT变换，将空间域的数据转换为频域的数据。

这个过程可以看作是将图像分解为一系列频率成分，每个小块的DCT系数表示该频率成分的强度和位置。

接下来，对DCT系数进行量化。

量化是指将连续的数值变为离散的数值，以减少需要存储或传输的数据量。

量化过程中，需要使用一个量化矩阵，它是由JPEG标准规定的。

量化后的结果是一个系数矩阵，其中大部分系数都为0，只有少量的系数保留，这些系数通常是在高频区域，因为人眼对高频信息不太敏感。

量化后的系数矩阵被编码为比特流，这个过程称为熵编码。

熵编码使用的是一种自适应的算法，它可以根据数据的统计特征来选择不同的编码方式，以达到更好的压缩效果。

在JPEG解码过程中，先将比特流解码为系数矩阵，然后将系数矩阵进行反量化和反DCT变换，得到恢复后的图像。

解码过程中也需要使用相同的量化矩阵和熵编码算法来还原原始的系数矩阵。

总结一下，JPEG编解码原理可以分为以下几个步骤：1.将图像分割成8x8的小块；2.对每个小块进行DCT变换，得到系数矩阵；3.对系数矩阵进行量化，得到量化后的系数矩阵；4.将量化后的系数矩阵编码为比特流，使用熵编码算法；5.解码时，将比特流解码为系数矩阵；6.对系数矩阵进行反量化和反DCT变换，得到恢复后的图像。

JPEG编解码原理的核心是DCT和量化。

DCT可以将空间域的数据转换为频域的数据，量化可以将连续的数值变为离散的数值，以减少需要存储或传输的数据量。

这两个过程的相互作用，使得JPEG 可以在保持图像质量的前提下，大大减少图像的存储和传输开销。

jpeg编码流程
JPEG（Joint Photographic Experts Group）是一种常见的图像压缩标准，下面是JPEG编码的流程：
1. 图片预处理：对原始图像进行一些预处理操作，如颜色空间转换（RGB转YCbCr），图像采样和分辨率调整等。

2. 分块和变换：将图片分为若干个8x8的块，并对每个块进行离散余弦变换（DCT）。

3. 量化：对DCT变换后的结果进行量化操作，将高频部分的系数舍弃或减小，以降低图像的数据量。

4. 颜色空间压缩：对量化后的Y、Cb、Cr三个分量进行独立的色彩空间压缩处理，通常使用基于哈夫曼编码的方法。

5. 编码：对压缩后的数据进行编码处理，包括使用游程长度编码（Run Length Coding）对连续的零系数进行编码，以及使用霍夫曼编码对非零系数进行编码。

6. 生成压缩数据：将编码后的数据按照一定的格式组织起来，生成最终的JPEG压缩数据。

JPEG编码是一种有损压缩方法，通过对图像进行降低色彩精度、舍弃部分细节信息和压缩系数进行量化等操作，以减小图像的数据量，并通过对DCT系数进行进一步的编码压缩，从
而实现图像数据的压缩和存储。

在解码过程中，需要对压缩数据进行相应的解码和逆操作，来还原原始图像的视觉信息。

JPEG 图片压缩算法流程详解薛晓利JPEG 是Joi nt Photogra phic Exports Group 的英文缩写，中文称之为联合图像专家小组。

该小组隶属于ISO 国际标准化组织，主要负责定制静态数字图像的编码方法， 即所谓的JPEG算法。

JPEG 专家组开发了两种基本的压缩算法、两种熵编码方法、四种编码模式。

如下所示：压缩算法：（1） 有损的离散余弦变换 DCT （ Discrete Cosine Transform ） （2） 无损的预测压缩技术； 熵编码方法：（1） Huffman 编码； （2） 算术编码； 编码模式：（1） （2）递增；（3） （4）11个步骤：颜色模式转换、采样、分块、离 DC 系数的差分脉冲调制编码、 DC 系数的系数的中间格式计算、熵编码。

下面，将一（1）颜色模式转换JPEG 采用的是YCrCb 颜色空间，而 进行压缩，首先需要进行颜色空间的转换。

色度和饱和度（也有人将Cb,Cr 两者统称为色度），三者通常以 Y,U,V 来表示，即用 U 代表 Cb ，用V 代表Cr 。

RGB 和YCrCb 之间的转换关系如下所基于DCT 的顺序模式：编码、解码通过一次扫描完成；基于DCT 的渐进模式：编码、解码需要多次扫描完成，扫描效果由粗到精, 逐级无损模式：基于 DPCM ,保证解码后完全精确恢复到原图像采样值； 层次模式：图像在多个空间分辨率中进行编码，可以根据需要只对低分辨率数据 做解码，放弃高分辨率信息；在实际应用中，JPEG 图像编码算法使用的大多是离散余弦变换、 Huffman 编码、顺序编码模式。

这样的方式，被人们称为JPEG 的基本系统。

这里介绍的JPEG 编码算法的流程， 也是针对基本系统而言。

基本系统的JPEG 压缩编码算法一共分为 散余弦变换（DCT ）、Zigzag 扫描排序、量化、 中间格式计算、AC 系数的游程长度编码、 一介绍这11个步骤的详细原理和计算过程。

JPEG图像压缩与编码解析
JPEG（Joint Photographic Experts Group）压缩格式，以其易于使用、压缩率高而著称，是应用最为广泛的一种图像压缩格式。

JPEG压缩
算法把图像分为内容和质量两个维度来进行压缩。

下面将详细论述JPEG
图像编码与解码的基本原理。

1.JPEG图像编码过程
（1）空间域转换
空间域转换是将原始图像由空间域变换成更加节省存储空间的频域。

JPEG压缩采用的是离散余弦变换（DCT）这种空间域转换方法，它可以把
图像表示成一系列正交基函数的线性组合，每一个函数表示的是对应的图
像量化值。

利用DCT将一幅图像分成8×8（也有可能是16×16）大小的块，每一个块由64（或者256）个相互独立的像素构成，被称为DCT子块。

（2）频段选择
JPEG图像压缩算法采用频段选择的原则，根据图像中的特征，把空
间域转换之后的低频分量即低频信息传��有损，而只把高频分量即高频
信息传递以达到保留重要信息的目的，在JPEG中，特征的保留按照“从
重要的到不重要的”的顺序进行。

（3）变换。

实验4 图像的JPEG压缩编码选题意义图像压缩编码是减少图像数据的重要手段，分为有损压缩和无损压缩两种。

要求结合相关课程，完成实验内容所列条款，写出实验报告。

实验目的掌握图像的JPEG压缩编码。

实验原理（1）数据分块（2）DCT处理（3）系数量化（4）Z型扫描（5）DC系数编码（6）AC系数编码实验仪器及设备（1）微型计算机；（2）Matlab 图像处理软件。

实验内容及步骤：实现一个简单的JPEG图像编解码过程，省略Z型扫描，DC系数编码，AC系数编码。

1、图像编码：（1）读入1幅彩色图像rgb=imread(' ');（2）RGB转换为YUV,即YCbCryuv=rgb2ycbcr(rgb);（3）将得到的YUV转换为可进行数学运算的double类型，原来为uint8 类型yuv=double(yuv);（4）分别提取其中的Y,U,V矩阵y=yuv(:,:,1);u=yuv(:,:,2);v=yuv(:,:,3);（5）设定量化步长eql=8;（6）设定块操作时dct矩阵T = dctmtx(8);（7）将Y,U,V矩阵分割为8*8 的小块，并对每个小块进行DCT变换y_dct=blkproc(y,[8,8],'P1*x*P2',T, T');u_dct=blkproc(u,[8,8],'P1*x*P2',T, T');v_dct=blkproc(v,[8,8],'P1*x*P2',T, T');（8）将得到的DCT系数除以量化步长y_dct=y_dct/eql;u_dct=u_dct/eql;v_dct=v_dct/eql;（9）将量化后的系数四舍五入y_dct_c=fix(y_dct);u_dct_c=fix(u_dct);v_dct_c=fix(v_dct);2、图像解码：（1）反量化根据上面的变量编写程序；（2）进行DCT反变换根据上面的变量编写程序；（3）恢复为YUV矩阵，转换为uint8 类型根据上面的变量编写程序；（4）YUV转换为RGBrgb1=ycbcr2rgb(yuv);（5）显示两幅图像subplot(211),imshow(rgb),title('原始图像');subplot(212),imshow(rgb1),title('处理后图像');分析图像压缩前后的变化。

霍夫曼编码表 jpeg霍夫曼编码（Huffman coding）是一种用于数据压缩的算法，它通过根据字符出现的频率分配不同长度的二进制编码来减少数据的存储空间。

JPEG（Joint Photographic Experts Group）是一种常用的图像压缩标准，其中也使用了霍夫曼编码。

JPEG压缩过程中的霍夫曼编码主要应用于DC系数和AC系数的编码。

DC系数是每个8x8像素块的直流分量，而AC系数是其余的交流分量。

首先，JPEG通过对图像进行DCT（离散余弦变换）将图像转换为频域数据。

DCT将图像从空间域转换为频域，使得图像的能量集中在较低频率的分量上，这使得图像可以更有效地被压缩。

DCT变换后的频域数据包含DC系数和AC系数。

DC系数表示图像的亮度信息，它代表了每个8x8像素块的平均亮度值。

由于相邻的像素值通常相似，DC系数的变化幅度较小。

因此，JPEG使用霍夫曼编码对DC系数进行压缩。

在这个过程中，DC系数被差分编码，即每个块的DC系数被与其前一个块的DC系数之差进行编码。

这样，由于差异较小，编码后的长序列中将有很多重复的值，使得压缩率更高。

然后，差分编码后的DC系数通过霍夫曼编码进行进一步的压缩，使用前缀编码的方式将频率较高的DC系数用较短的编码表示，频率较低的DC系数用较长的编码表示。

AC系数表示图像的细节信息，它代表了每个8x8像素块中除了直流分量外的交流分量。

AC系数相对于DC系数更多且变化范围较大，因此使用霍夫曼编码对其进行压缩是非常合适的。

AC系数首先通过零值处理将连续的零元素编码为(0, 0)零域对，然后对非零AC系数进行霍夫曼编码。

霍夫曼编码表中预先设定了一组编码字典，其中包含了每个AC系数的频率以及对应的霍夫曼编码。

由于AC系数的频率分布不均匀，因此使用了可变长度编码（VLC）的方式，频率较高的AC系数用较短的编码表示，频率较低的AC系数用较长的编码表示。

在JPEG压缩标准中，定义了两个常见的霍夫曼编码表：亮度（Y）和色度（CbCr）编码表。

作为一个基本的图像压缩方式，JPEG 已经得到了广泛的运用，但 JPEG 相关的基本原理，却经常被忽视，或解释得很不确切。

这里我们详细讨论一下 JPEG 的编码原理，并结合实例来给出一个更加感性的认识。

JPEG 编码的详细过程有着诸多的信息可以给我们巨大的启发，我们在这里讨论的就是要对这些信息做一个具体细致的分析，通过我们的讨论，大家会对 JPEG 编码过程中出现的内容有一个确切的了解，并且能了解到这些内容的来龙去脉。

一、系统架构本文以一个实际的产品为例，来说明 JPEG 在其中的应用。

本系统为一个嵌入式 Linux 网络播放器，主要的功能为播放家庭网络中的多媒体文件，在家庭客厅等环境中有着大量的应用，它可以给用户提供更方便快捷的媒体文件的播放方式，并能充分利用家庭音响系统的巨大功能，而非 PC 环境下有限的外部设备，大大改善了媒体文件的播放体验。

系统主要的功能包括：本系统架构如下图：本系统是基于嵌入式 Linux 的一个应用，使用的是 ucLinux 2.4.22，并使用了microwindows 作为 GUI 界面，底层使用了 Linux kernel 的 FrameBuffer 作为显示输出。

此系统在两个方面使用到了 JPEG 库：1、 UI 的显示，即各种人机交互界面，考虑到用户体验，所以大量使用了贴图来美化 UI2、 JPEG 图片文件的全屏播放，包括用户手中的各种照片等二、JPEG 概述JPEG 是 Joint Photographic Experts Group 的缩写，即 ISO 和 IEC 联合图像专家组，负责静态图像压缩标准的制定，这个专家组开发的算法就被称为 JPEG 算法，并且已经成为了大家通用的标准，即 JPEG 标准。

JPEG 压缩是有损压缩，但这个损失的部分是人的视觉不容易察觉到的部分，它充分利用了人眼对计算机色彩中的高频信息部分不敏感的特点，来大大节省了需要处理的数据信息。

JPEG格式中的哈夫曼编码是一种有效的数据压缩方法，用于在JPEG文件中对图像数据进行编码。

哈夫曼编码是一种无损数据压缩算法，它通过创建一张哈夫曼树来对数据进行编码。

在JPEG格式中，哈夫曼编码被用于对图像的DC系数和AC系数进行压缩。

DC系数的哈夫曼编码由两部分组成：huffman编码的bitlen和additional bits。

DC系数的bitlen是能够表示DC系数y的最小bit数，通过一个定义可以获取。

而additional bits就是直接用二进制的编码表示DC系数值。

对于AC系数，哈夫曼编码的过程更为复杂。

首先，AC系数会被按照特定的顺序进行排序。

然后，根据排序后的AC系数，构建一个哈夫曼树。

哈夫曼树的构建过程是，将频率高的AC系数放在树的左边，频率低的AC系数放在树的右边。

在构建哈夫曼树的过程中，会计算每个节点到根节点的距离，并以此作为该节点的编码。

最后，使用这个哈夫曼树对AC系数进行编码。

对于每个AC系数，都会根据其在哈夫曼树中的位置，得到一个相应的二进制编码。

以上就是JPEG格式中的哈夫曼编码的基本过程。

通过哈夫曼编码，JPEG文件可以有效地压缩图像数据，减小文件大小，同时保持较高的图像质量。

JPEG（Joint Photographic Experts Group）是联合图像专家小组的英文缩写。

它由国际电话与电报咨询委员会CCITT（The International Telegraph and Telephone Consultative Committee）与国际标准化组织ISO于1986年联合成立的一个小组，负责制定静态数字图像的编码标准。

小组一直致力于标准化工作，开发研制出连续色调、多级灰度、静止图像的数字图像压缩编码方法，即JPEG算法。

JPEG算法被确定为国际通用标准，其适用范围广泛，除用于静态图像编码外，还推广到电视图像序列的帧内图像压缩。

而用JPEG算法压缩出来的静态图片文件称为JPEG文件，扩展名通常为*.jpg、*.jpe*.jpeg。

JPEG专家组开发了两种基本的压缩算法、两种数据编码方法、四种编码模式。

具体如下：压缩算法：● 有损的离散余弦变换（Discrete Cosine Transform，DCT）；● 无损的预测技术压缩。

数据编码方法：● 哈夫曼编码；● 算术编码；编码模式：● 基于DCT顺序模式：编/解码通过一次扫描完成；● 基于DCT递进模式：编/解码需要多次扫描完成，扫描效果从粗糙到精细，逐级递进；● 无损模式：基于DPCM，保证解码后完全精确恢复到原图像采样值；● 层次模式：图像在多个空间多种分辨率进行编码，可以根据需要只对低分辨率数据作解码，放弃高分辨率信息。

在实际应用中，JPEG图像使用的是离散余弦变换、哈夫曼编码、顺序模式。

JPEG压缩编码算法的主要计算步骤如下：(0) 8*8分块。

(1) 正向离散余弦变换(FDCT)。

(2) 量化(quantization)。

(3) Z字形编码(zigzag scan)。

(4) 使用差分脉冲编码调制(DPCM)对直流系数(DC)进行编码。

(5) 使用行程长度编码(RLE)对交流系数(AC)进行编码。

(6) 熵编码。
