《工业机器人技术》课程教学大纲课程名称：工业机器人技术英文名称：Industry Robot Technology课程编码：学时/学分：18/1课程性质：选修适用专业：机械设计制造及其自动化先修课程：理论力学，机械原理，机械设计，液压传动，自动控制理论一、课程的目的与任务《工业机器人技术》是一门培养学生具有机器人设计和使用方面基础知识的专业选修课，本课程主要研究机器人的结构设计与基本理论。
通过本课程的学习，可使学生掌握工业机器人基本概念、机器人运动学理论、工业机器人机械系统设计、工业机器人控制等方面的知识。
其主要任务是培养学生：1、掌握工业机器人运动系统设计方法，具有进行总体设计的能力；2、掌握工业机器人整体性能、主要部件性能的分析方法；3、掌握工业机器人常用的控制理论与方法，具有进行工业机器人控制系统设计的能力；4、了解工业机器人的新理论，新方法及发展趋向。
二、教学内容及基本要求第一章绪论教学目的和要求：了解工业机器人的发展及现状，结构原理及应用情况。
教学重点和难点：介绍工业机器人的产生和发展过程，掌握机器人的概念、特点、工业机器人的基本分类、工业机器人的应用、工业机器人的组成以及主要性能参数，工业机器人的手部、腕部、臂部、机座的结构原理和实例。

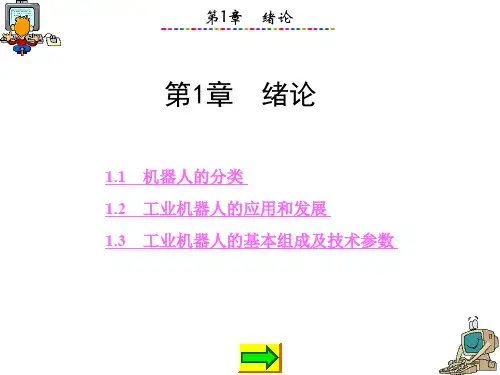

教学方法与手段：课堂教学第一节机器人的分类第二节工业机器人的应用和发展1.2.1 工业机器人的应用1.2.2 工业机器人的发展第三节工业机器人的基本组成及技术参数1.3.1 工业机器人的基本组成1.3.2 工业机器人的技术参数1.3.3 工业机器人的坐标1.3.4 工业机器人的参考坐标系习题第二章工业机器人机构教学目的和要求：本部分介绍常用机器人机构，要求学生掌握常用机器人机构设计形式。
教学重点和难点：主要介绍机器人末端操作器、手腕、手臂及机器人驱动与传动形式。
教学方法与手段：课堂教学第一节机器人末端操作器2.1.1 夹钳式取料手2.1.2 吸附式取料手2.1.3 专用操作器及转换器2.1.4 仿生多指灵巧手2.1.5 其它手第二节机器人手腕2.2.1 手腕的分类2.2.2 手腕的典型结构2.2.3 柔顺手腕结构第三节机器人手臂第四节机器人机座2.4.1 固定式机器人2.4.2 移动式机器人第五节工业机器人的驱动与传动2.5.1 直线驱动机构2.5.2 旋转驱动机构2.5.3 直线驱动和旋转驱动的选用和制动2.5.4 工业机器人的传动2.5.5 新型的驱动方式2.5.6 驱动传动方式的应用习题第三章机器人运动学教学目的和要求：机器人运动学主要研究两个问题：一个是运动学问题，即给定机器人手臂、腕部等各个构件的几何参数及各个关节变量求机器人手部对参考坐标系的位置和姿态；介绍机器人的微移动和微转动概念、两坐标系间的微分运动关系、变换式（方程）中的微分关系、机器人雅可比矩阵的概念、求法——微分变换法；了解逆雅可比矩阵的概念和求解。
工业技术应用作业指导书第1章工业概述 (4)1.1 工业的发展历程 (4)1.2 工业的分类与特点 (4)1.3 工业的应用领域 (4)第2章工业的结构与原理 (5)2.1 工业的机械结构 (5)2.1.1 关节 (5)2.1.2 连杆 (5)2.1.3 末端执行器 (5)2.1.4 基座 (5)2.2 工业的驱动系统 (5)2.2.1 电动驱动 (5)2.2.2 气动驱动 (5)2.2.3 液压驱动 (6)2.3 工业的控制系统 (6)2.3.1 控制器 (6)2.3.2 传感器 (6)2.3.3 驱动器 (6)2.3.4 通信接口 (6)第3章工业的关键技术与参数 (6)3.1 工业的精度与重复定位精度 (6)3.1.1 位置精度 (6)3.1.2 重复定位精度 (6)3.2 工业的负载能力与速度 (7)3.2.1 负载能力 (7)3.2.2 速度 (7)3.3 工业的自由度与坐标变换 (7)3.3.1 自由度 (7)3.3.2 坐标变换 (7)第4章工业编程与仿真 (7)4.1 工业编程语言 (7)4.1.1 编程语言的分类与特点 (7)4.1.2 常用编程语言介绍 (8)4.2 工业编程方法 (8)4.2.1 编程步骤 (8)4.2.2 编程技巧 (8)4.2.3 编程注意事项 (8)4.3 工业仿真技术 (8)4.3.1 仿真技术的意义与作用 (8)4.3.2 常用仿真软件介绍 (8)4.3.3 仿真流程与方法 (8)4.3.4 仿真与实际应用的结合 (8)第5章工业视觉系统 (9)5.1 视觉系统的基本原理 (9)5.1.1 图像获取 (9)5.1.2 图像处理 (9)5.1.3 图像分析 (9)5.2 视觉系统的硬件组成 (9)5.2.1 相机 (9)5.2.2 光源 (9)5.2.3 镜头 (9)5.2.4 图像采集卡 (10)5.3 视觉系统的软件算法 (10)5.3.1 图像预处理算法 (10)5.3.2 特征提取算法 (10)5.3.3 特征匹配算法 (10)5.3.4 目标定位与跟踪算法 (10)5.3.5 机器学习与深度学习算法 (10)第6章工业感知与认知技术 (10)6.1 工业传感器技术 (10)6.1.1 传感器概述 (10)6.1.2 传感器选型与应用 (11)6.1.3 传感器信号处理 (11)6.2 工业感知技术 (11)6.2.1 视觉感知技术 (11)6.2.2 触觉感知技术 (11)6.2.3 听觉与嗅觉感知技术 (11)6.3 工业认知技术 (11)6.3.1 认知技术概述 (11)6.3.2 机器学习与深度学习 (11)6.3.3 认知推理与决策 (11)第7章工业典型应用案例分析 (12)7.1 汽车制造领域的应用 (12)7.1.1 点焊 (12)7.1.2 喷涂 (12)7.1.3 装配 (12)7.2 电子制造领域的应用 (12)7.2.1 SMT贴片 (12)7.2.2 焊接 (12)7.2.3 检测与测试 (12)7.3 食品饮料领域的应用 (12)7.3.1 分拣 (12)7.3.2 包装 (13)7.3.3 清洗 (13)第8章工业安全与防护 (13)8.1 工业安全标准与法规 (13)8.1.1 我国工业安全标准 (13)8.1.2 国际工业安全标准 (13)8.1.3 工业安全法规 (13)8.2 工业安全防护措施 (13)8.2.1 设计阶段安全措施 (13)8.2.2 制造与安装阶段安全措施 (14)8.2.3 运行阶段安全措施 (14)8.3 工业安全监控系统 (14)8.3.1 安全监控设备 (14)8.3.2 安全监控策略 (14)8.3.3 安全监控管理 (14)第9章工业系统集成与自动化生产线 (14)9.1 工业系统集成技术 (15)9.1.1 系统集成概述 (15)9.1.2 系统集成关键技术与流程 (15)9.1.3 系统集成案例分析 (15)9.2 工业自动化生产线设计 (15)9.2.1 自动化生产线概述 (15)9.2.2 自动化生产线设计原则与方法 (15)9.2.3 自动化生产线关键设备与组成 (15)9.2.4 自动化生产线实施与优化 (15)9.3 工业与智能物流系统的融合 (15)9.3.1 智能物流系统概述 (15)9.3.2 工业与智能物流系统的融合技术 (15)9.3.3 融合案例分析与启示 (16)9.3.4 发展趋势与挑战 (16)第10章工业发展趋势与展望 (16)10.1 工业技术的发展趋势 (16)10.1.1 市场规模持续扩大 (16)10.1.2 技术水平不断提高 (16)10.1.3 应用领域不断拓展 (16)10.1.4 产业链逐渐完善 (16)10.2 工业技术的创新与挑战 (16)10.2.1 创新方向 (16)10.2.2 挑战 (17)10.3 工业技术的未来展望 (17)10.3.1 普及化 (17)10.3.2 定制化 (17)10.3.3 网络化 (17)10.3.4 绿色化 (17)第1章工业概述1.1 工业的发展历程工业作为一种重要的自动化设备，其发展历程可追溯至20世纪中叶。
第一章课后习题１、工业机器人定义：是机器人的一种，由操作机、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作、自动控制、可重复编程、能在三维空间内完成各种作业的机电一体化的自动化生产设备。
２、工业机器人应用场合及其特点：①恶劣工作环境及危险工作（有害健康并可能危及生命，或不安全因素大不宜于人去从事的作业）②特殊作业场合和极限作业（对人类力所不及的作业）③自动化生产领域（早期工业机器人再生产主要用于上下料、点焊和喷漆，随柔性自动化出现扮演更重要角色）３、说明工业机器人的基本组成及各部分之间的关系。
答：工业机器人由三大部分六个子系统组成。
三大部分是机械部分、传感部分和控制部分。
六个子系统是驱动系统、机械结构系统、感受系统、机器人—环境交互系统、人机交互系统和控制系统。
关系由右图表明：４、简述工业机器人各参数的定义：自由度、重复定位精度、工 作范围、工作速度、承载能力。
答：自由度是指机器人所具有的独立坐标轴运动的数目，不应包括手爪（末端操作器）的开合自由度。
重复定位精度是指机器人重复定位其手部于同一目标位置的能力，可以用标准偏差这个统计量来表示，它是衡量一列误差值的密集度（即重复度）。
工作范围是指机器人手臂末端或手腕中心所能到达的所有点的集合，也叫工作区域。
工作速度一般指工作时的最大稳定速度。
承载能力是指机器人在工作范围内的任何位姿上所能承受的最大质量。
承载能力不仅指负载，而且还包括了机器人末端操作器的质量。
５、按坐标形式分类及特点：①直角坐标型（这种机器人在x、y、z轴上的运动是独立的, 运动方程可独立处理, 且方程是线性的, 因此, 很容易通过计算机控制实现; 它可以两端支撑, 对于给定的结构长度, 刚性最大; 它的精度和位置分辨率不随工作场合而变化, 容易达到高精度。
但它的操作范围小,手臂收缩的同时又向相反的方向伸出, 即妨碍工作, 且占地面积大, 运动速度低, 密封性不好。
工作范围是立方体型）②圆柱坐标型（这种机器人可以绕中心轴旋转一个角,工作范围可以扩大,且计算简单; 直线部分可采用液压驱动,可输出较大的动力; 能够伸入型腔式机器内部。
工业机器人课后答案【篇一：工业机器人技术习题答案.pdf】>一、填空1、自由度2、操作机、控制器、示教器、末端执行器、操作机、控制器、示教器3、点位运动（ptp）、连续路径运动（cp）、cp4、正向二、选择1、d2、d 三、判断2、示教再现机器人、感知机器人、智能机器人3、日系、欧系二、选择1、d2、d3、c 三、判断第一章绪论第二章工业机器人的机械结构和运动控制第三章手动操纵工业机器人一、填空 1、机器人轴、基座轴、基座轴、外部轴 2、工具 3、点动二、选择1、d2、d 三、判断表手动移动机器3-6 人要领一、填空 1、示教、程序、再现 2、跟踪 3、离线编程二、选择1、b 2、d 3、d三、判断四、综合应用表4-6第四章初识工业机器人的作业编程直线轨迹作业示教第五章搬运机器人的作业编程一、填空 1、龙门式搬运机器人、悬臂式搬运机器人、侧壁式搬运机器人、摆臂式搬运机器人 2、吸附式、夹钳式、仿人式 3、机器人控制柜、示教器、气体发生装置、气吸附手爪二、选择1、d2、d三、判断1、√2、√3、√四、综合应用略取式、组合式 3、第六章码垛机器人的作业编程一、填空 1、龙门式码垛机器人、摆臂式码垛机器人 2、吸附式、夹板式、抓操作机、机器人控制柜、示教器、真空发生装置、气体发生装置4、一进一出、一进两出、两进两出二、选择1、a2、a三、判断一、填空 1、关节式 2、c型、伺服3、弧焊、示教器、焊枪、操作机、弧焊电源4、双、双、h 二、选择1、b2、d3、d 四、综合应用略第七章焊接机器人的作业编程三、判断（2）略2、1、√ √ 3、√ 四、综合应用（1）表 7-圆弧轨迹作业13 示教【篇二：工业机器人考点大全--习题答案】p class=txt>答：工业机器人是一种用于移动各种材料、零件、工具或专用装置，通过可编程动作来完成各种任务并具有编程能力的多功能机械手。
智能机器人是一种自动化的机器，所不同的是这种机器具备一些与人或生物相似的智能能力，如感知能力、规划能力、动作能力和协同能力，是一种具有高度灵活性的自动化机器。
工业机器人操作与编程课程教学大纲标准（一）理论教学内容和基本要求第一章认识工业机器人掌握工业机器人的结构；理解工业机器人坐标系的意义；熟悉示教器的操作界面及基本功能，会启动工业机器人；能完成单轴移动的手动操作，会控制机器人回到参考的。
重点：理解工业机器人的坐标意义，理解工业机器人的工作原理、系统组成及基本功能。
难点：理解工业机器人的工作原理。
第二章搬运编程与操作掌握工业机器人搬运运动的特点及程序编写方法；能使用工业机器人基本指令正确编写搬运控制程序。
重点：掌握工业机器人关节位置数据形式、意义及记录方法。
难点：编写搬运控制程序。
第三章涂胶编程与操作掌握工业机器人涂胶运动的特点及程序编写方法；能使用工业机器人基本指令正确编写涂胶控制程序。
重难点：掌握工业机器人的坐标系设定及涂胶编程方法。
第四章喷涂编程与操作掌握工业机器人喷涂运动的特点及程序编写方法；能使用工业机器人基本指令正确编写喷涂控制程序。
重难点：掌握工业机器人的坐标系设定及喷涂编程方法。
第五章数控车床上下料编程与操作掌握工业机器人上下料运动的特点及编程方法，能使用工业机器人的基本指令正确编写上下料控制程序。
重难点：掌握工业机器人的工具坐标系和工件坐标系设定及上下料搬运编程方法。
第六章码垛编程与操作掌握工业机器人码垛运动的特点及编程方法，能使用工业机器人的基本指令正确编写码垛控制程序。
重难点: 掌握工业机器人的工具坐标系和工件坐标系设定及码垛搬运编程方法。
第七章工业机器人的离线编程掌握工业机器人离线编程的基本原理，熟悉离线编程软件的操作界面及基本功能，掌握喷涂离线编程的几班操作。
重难点: 掌握工业机器人离线编程软件。
（二）实验教学内容与学时分配实验1、对工业机器人进行简单单轴移动操作 (2学时)实验2、自主编程操作工业机器人进行搬运工作 (8学时)实验3、自主编程操作工业机器人进行涂胶工作 (8学时)实验4、自主编程操作工业机器人进行喷漆工作 (8学时)实验5、自主编程操作工业机器人进行上下料工作 (6学时)实验6、自主编程操作工业机器人进行喷漆工作 (6学时)实验7、通过离线编程软件，编写机器人在不同环境下的工作程序 (12。
《工业机器人技术》课程教学简案教学内容第五章搬运机器人及操作应用教学目的1. 了解搬运机器人的特点。
2. 掌握搬运机器人的组成、示教。
重点难点1. 了解搬运机器人的特点。
2. 掌握搬运机器人的组成、示教。
教学手段多媒体教学+板书学时分配 4教学过程设计教学步骤及内容：一、搬运机器人的特点搬运机器人具有通用性强、工作稳定的优点，且操作简便、功能丰富，逐渐向第三代智能机器人发展。
图片讲解1）龙门式搬运机器人、2、摆臂式搬运机器人3、作业顺序二、搬运机器人的系统组成搬运机器人是一个完整系统。
以关节式搬运机器人为例，其工作站主要有:1) 操作机2）控制系统3）搬运系统（气体发生装置、真空发生装置和手爪等）4）安全保护装图片讲解教学小结如何准确移动搬运机器人进行搬运作业？教学内容第六章码垛机器人及操作应用教学目的1. 了解码垛机器人的特点。
2. 掌握码垛机器人的组成、示教。
重点难点1. 了解码垛机器人特点。
2. 掌握码垛机器人的组成、示教。
教学手段多媒体教学+板书学时分配 4教学过程设计教学步骤及内容：一、码垛机器人的特点码垛机器人与搬运机器人在本体结构上没有过多区别，通常可认为码垛机人本体较搬运机器人大，在实际生产当中码垛机器人多为四轴且多数带有辅助连杆，连杆主要起到增加力矩和平衡的作用，码垛机器人多不能进行横向纵向移动，安装在物流线末端。
1）关节式码垛机器人2）摆臂式码垛机器人3）龙门式码垛机器人。
二、码垛机器人的系统组成、示教。
码垛机器人是一个完整系统。
以关节式搬运机器人为例，其工作站主要有:1) 操作机2）控制系统3）码垛系统4）安全保护装。

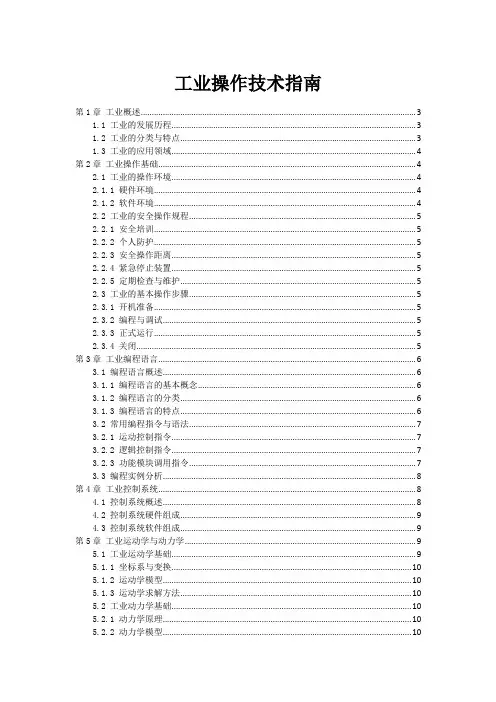

工业操作技术指南第1章工业概述 (3)1.1 工业的发展历程 (3)1.2 工业的分类与特点 (3)1.3 工业的应用领域 (4)第2章工业操作基础 (4)2.1 工业的操作环境 (4)2.1.1 硬件环境 (4)2.1.2 软件环境 (4)2.2 工业的安全操作规程 (5)2.2.1 安全培训 (5)2.2.2 个人防护 (5)2.2.3 安全操作距离 (5)2.2.4 紧急停止装置 (5)2.2.5 定期检查与维护 (5)2.3 工业的基本操作步骤 (5)2.3.1 开机准备 (5)2.3.2 编程与调试 (5)2.3.3 正式运行 (5)2.3.4 关闭 (5)第3章工业编程语言 (6)3.1 编程语言概述 (6)3.1.1 编程语言的基本概念 (6)3.1.2 编程语言的分类 (6)3.1.3 编程语言的特点 (6)3.2 常用编程指令与语法 (7)3.2.1 运动控制指令 (7)3.2.2 逻辑控制指令 (7)3.2.3 功能模块调用指令 (7)3.3 编程实例分析 (8)第4章工业控制系统 (8)4.1 控制系统概述 (8)4.2 控制系统硬件组成 (9)4.3 控制系统软件组成 (9)第5章工业运动学与动力学 (9)5.1 工业运动学基础 (9)5.1.1 坐标系与变换 (10)5.1.2 运动学模型 (10)5.1.3 运动学求解方法 (10)5.2 工业动力学基础 (10)5.2.1 动力学原理 (10)5.2.2 动力学模型 (10)5.3 工业运动控制策略 (10)5.3.1 位置控制策略 (10)5.3.2 速度控制策略 (10)5.3.3 力矩控制策略 (10)5.3.4 运动轨迹规划 (11)第6章工业视觉系统 (11)6.1 视觉系统概述 (11)6.2 视觉系统的硬件组成 (11)6.2.1 摄像头 (11)6.2.2 光源 (11)6.2.3 传感器 (11)6.2.4 图像处理硬件 (11)6.3 视觉系统软件及算法 (11)6.3.1 图像预处理 (11)6.3.2 特征提取 (12)6.3.3 目标识别与定位 (12)6.3.4 质量检测 (12)6.3.5 控制 (12)第7章工业传感器技术 (12)7.1 传感器概述 (12)7.2 常用传感器及其应用 (12)7.2.1 位置传感器 (12)7.2.2 速度传感器 (13)7.2.3 力传感器 (13)7.2.4 视觉传感器 (13)7.3 传感器数据融合与处理 (13)第8章工业路径规划 (14)8.1 路径规划概述 (14)8.2 常用路径规划算法 (14)8.2.1 环境建模方法 (14)8.2.2 路径规划算法 (14)8.3 路径规划实例分析 (15)8.3.1 任务描述 (15)8.3.2 环境建模 (15)8.3.3 路径规划 (15)8.3.4 结果分析 (15)第9章工业应用案例 (15)9.1 汽车制造业应用案例 (15)9.1.1 发动机装配线 (15)9.1.2 车身焊接 (15)9.1.3 涂装线 (15)9.2 电子制造业应用案例 (15)9.2.1 SMT贴片生产线 (16)9.3 其他行业应用案例 (16)9.3.1 食品加工业 (16)9.3.2 医疗器械制造业 (16)9.3.3 化工行业 (16)第10章工业维护与故障排除 (16)10.1 工业维护保养常识 (16)10.1.1 日常检查与保养 (16)10.1.2 定期保养 (17)10.2 常见故障分析与排除方法 (17)10.2.1 故障分析方法 (17)10.2.2 常见故障排除方法 (17)10.3 故障诊断与维修案例解析 (17)第1章工业概述1.1 工业的发展历程工业作为自动化装备的一种，起源于20世纪50年代。
