过程控制仪表及控制系统课后习题答案(林德杰)2(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--lxc第一章思考题与习题1－2 图为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。
解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。
当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。
系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。
它是最常用、最基本的过程控制系统。
2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。
由于没有被控量的反馈，所以是一种开环控制系统。
由于是开环系统，无法检查控制效果，故不能单独应用。
3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。
3－4 过程控制系统过渡过程的质量指标包括哪些内容它们的定义是什么哪些是静态指标哪些是动态质量指标答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。
它是一个静态指标，对定值控制系统。
希望余差越小越好。
2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。
1根本知识引论1、测量围、测量上、下限及量程测量围：仪器按照规定的精度进展测量的被测变量的围测量下限：测量围的最小值测量上限：测量围的最大值量程：量程=测量上限值-测量下限值灵敏度：被测参数改变时，经过足够时间仪表指示值到达稳定状态后，仪表输出变化量与引起此变化的输入变化量之比灵敏度YU ∆=∆误差绝对误差：∆maxδ绝对误差 =示值－约定真值相对误差：δ相对误差〔%〕= 绝对误差/约定真值引用误差：maxδ引用误差〔%〕= 绝对误差/量程最大引用误差：最大引用误差〔%〕 = 最大绝对误差/量程允许误差：最大引用误差≤允许误差准确度仪表的准确度通常是用允许的最大引用误差去掉百分号后的数字来衡量。
准确度划分为假设干等级，简称精度等级，精度等级的数字越小，精度越高可靠度：衡量仪表能够正常工作并发挥其同能的程度课后习题1.1检测及仪表在控制系统中起什么作用，两者关系如何？检测单元完成对各种参数过程的测量，并实现必要的数据处理；仪表单元则是实现各种控制作用的手段和条件，它将检测得到的数据进展运算处理，并通过相应的单元实现对被控变量的调节。
关系：二者严密相关，相辅相成，是控制系统的重要根底1.2 典型检测仪表控制系统的构造是怎样的，各单元主要起什么作用？被控——检测单元——变送单元——显示单元——操作人员对象——执行单元——调节单元—作用：被控对象：是控制系统的核心检测单元：是控制系统实现控制调节作用的及根底，它完成对所有被控变量的直接测量，也可实现*些参数的间接测量。
变送单元：完成对被测变量信号的转换和传输，其转换结果须符合国际标准的信号制式。
变：将各种参数转变成相应的统一标准信号；送：以供显示或下一步调整控制用。
显示单元：将控制过程中的参数变化被控对象的过渡过程显示和记录下来，供操作人员及时了解控制系统的变化情况。
分为模拟式，数字式，图形式。
调节单元：将来自变送器的测量信号与给定信号相比拟，并对由此产生的偏差进展比例积分微分处理后，输出调节信号控制执行器的动作，以实现对不同被测或被控参数的自动调节。

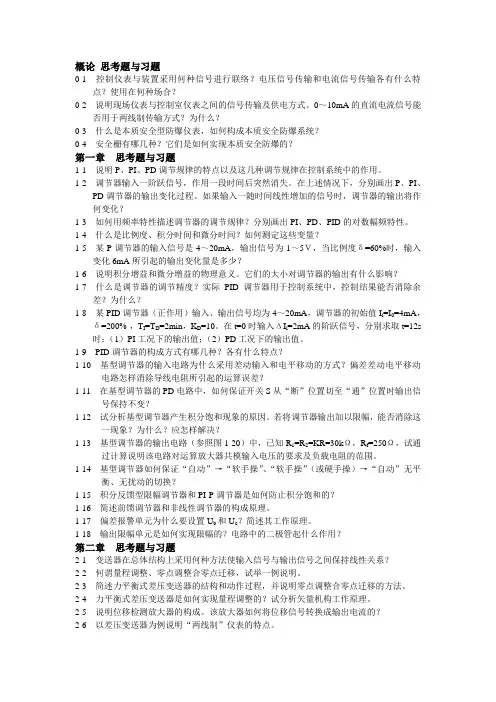

概论思考题与习题0-1 控制仪表与装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？0-2 说明现场仪表与控制室仪表之间的信号传输及供电方式。
0～10mA的直流电流信号能否用于两线制传输方式？为什么？0-3 什么是本质安全型防爆仪表，如何构成本质安全防爆系统？0-4 安全栅有哪几种？它们是如何实现本质安全防爆的？第一章思考题与习题1-1 说明P、PI、PD调节规律的特点以及这几种调节规律在控制系统中的作用。
1-2 调节器输入一阶跃信号，作用一段时间后突然消失。
在上述情况下，分别画出P、PI、PD调节器的输出变化过程。
如果输入一随时间线性增加的信号时，调节器的输出将作何变化？1-3 如何用频率特性描述调节器的调节规律？分别画出PI、PD、PID的对数幅频特性。
1-4 什么是比例度、积分时间和微分时间？如何测定这些变量？1-5 某P调节器的输入信号是4～20mA，输出信号为1～5Ｖ，当比例度δ=60%时，输入变化6mA所引起的输出变化量是多少？1-6 说明积分增益和微分增益的物理意义。
它们的大小对调节器的输出有什么影响？1-7 什么是调节器的调节精度？实际PID调节器用于控制系统中，控制结果能否消除余差？为什么？1-8 某PID调节器（正作用）输入、输出信号均为4～20mA，调节器的初始值I i=I0=4mA，δ=200%，T I=T D=2min，K D=10。
在t=0时输入ΔI i=2mA的阶跃信号，分别求取t=12s 时：（1）PI工况下的输出值；（2）PD工况下的输出值。
1-9 PID调节器的构成方式有哪几种？各有什么特点？1-10 基型调节器的输入电路为什么采用差动输入和电平移动的方式？偏差差动电平移动电路怎样消除导线电阻所引起的运算误差？1-11 在基型调节器的PD电路中，如何保证开关S从“断”位置切至“通”位置时输出信号保持不变？1-12 试分析基型调节器产生积分饱和现象的原因。

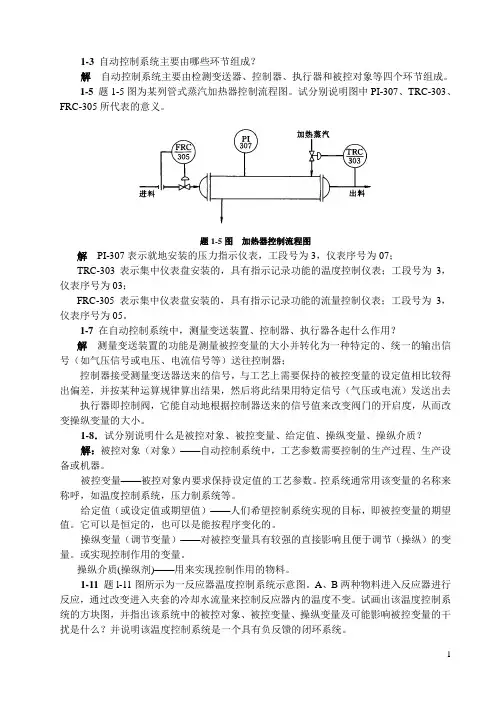

第1章自动控制系统基本概念1-3自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用?解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。
1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质?解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。
被控变量——被控对象内要求保持设定值的工艺参数。
控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。
给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。
它可以是恒定的，也可以是能按程序变化的。
操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。
或实现控制作用的变量。
操纵介质(操纵剂)——用来实现控制作用的物料。
1-11题l-11图所示为一反应器温度控制系统示意图。
A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。
1-3自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。
1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。
被控变量——被控对象内要求保持设定值的工艺参数。
控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。
给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。
它可以是恒定的，也可以是能按程序变化的。
操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。
或实现控制作用的变量。
操纵介质(操纵剂)——用来实现控制作用的物料。
1-11题l-11图所示为一反应器温度控制系统示意图。
A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。
试画出该温度控制系统的方块图，并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么？并说明该温度控制系统是一个具有负反馈的闭环系统。
第2章 思考题与习题2-1 某一标尺为0～1000℃的温度计出厂前经校验得到如下数据： 标准表读数/℃ 0 200 400 600 800 1000 被校表读数/℃2014026048061001求：1）该表最大绝对误差；2）该表精度；3）如果工艺允许最大测量误差为±5℃，该表是否能用？2-2 一台压力表量程为0～10MPa ，经校验有以下测量结果： 标准表读数/MPa 0 2 4 6 8 10 被校表读数/MPa正行程 0 1.98 3.96 5.94 7.97 9.99 反行程2.024.036.068.0310.01求：1）变差；2）基本误差；3）该表是否符合1.0级精度？2-3 某压力表的测量范围为0～10MPa ，精度等级为1.0级。
试问此压力表允许的最大绝对误差是多少？若用标准压力计来校验该压力表，在校验点为5MPa 时，标准压力计上读数为5.08MPa ，试问被校压力表在这一点上是否符合1级精度，为什么？解答： 1）基本误差δ=100%⨯最大绝对误差∆max ＝0.01×10＝0.1MPa 2）校验点为5 MPa 时的基本误差：%8.0%10010508.5=⨯-=δ0.8％<1％ ，所以符合1.0级表。
2-4 为什么测量仪表的测量范围要根据被测量大小来选取？选一台量程很大的仪表来测量很小的参数值有什么问题？解答： 1） 2）2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA 2）2.5级，0～75mA现要测量50mA 的直流电流，从准确性、经济性考虑哪块表更合适？ 解答：分析它们的最大误差：1）∆max ＝250×1％＝2.5mA ；%5%100505.2±=⨯±=δ2）∆max ＝75×2.5％＝1.875mA ；%75.3%10050875.1±=⨯±=δ选择2.5级，0～75mA 的表。
第2章 思考题与习题2-1 某一标尺为0～1000℃的温度计出厂前经校验得到如下数据： 标准表读数/℃ 0 200 400 600 800 1000 被校表读数/℃20140260480610012）该表精度；3）如果工艺允许最大测量误差为±5℃，该表是否能用？2-2 一台压力表量程为0～10MPa ，经校验有以下测量结果： 标准表读数/MPa 0 2 4 6 8 10 被校表读数/MPa正行程 0 1.98 3.96 5.94 7.97 9.99 反行程2.024.036.068.0310.012）基本误差；3）该表是否符合1.0级精度？2-3 某压力表的测量范围为0～10MPa ，精度等级为1.0级。
试问此压力表允许的最大绝对误差是多少？若用标准压力计来校验该压力表，在校验点为5MPa 时，标准压力计上读数为5.08MPa ，试问被校压力表在这一点上是否符合1级精度，为什么？解答： 1）基本误差δ=100%⨯最大绝对误差∆max ＝0.01×10＝0.1MPa 2）校验点为5 MPa 时的基本误差：%8.0%10010508.5=⨯-=δ 0.8％<1％ ，所以符合1.0级表。
2-4 为什么测量仪表的测量范围要根据被测量大小来选取？选一台量程很大的仪表来测量很小的参数值有什么问题？解答： 1） 2）2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA 2）2.5级，0～75mA现要测量50mA 的直流电流，从准确性、经济性考虑哪块表更合适？ 解答：分析它们的最大误差：1）∆max ＝250×1％＝2.5mA ；%5%100505.2±=⨯±=δ 2）∆max ＝75×2.5％＝1.875mA ；%75.3%10050875.1±=⨯±=δ 选择2.5级，0～75mA 的表。
2-11 某DDZ-Ⅲ型温度变送器输入量程为200～1000℃，输出为4～20mA 。
概论思考题与习题0-1 控制仪表与装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？0-2 说明现场仪表与控制室仪表之间的信号传输及供电方式。
0～10mA的直流电流信号能否用于两线制传输方式？为什么？0-3 什么是本质安全型防爆仪表，如何构成本质安全防爆系统？0-4 安全栅有哪几种？它们是如何实现本质安全防爆的？第一章思考题与习题1-1 说明P、PI、PD调节规律的特点以及这几种调节规律在控制系统中的作用。
1-2 调节器输入一阶跃信号，作用一段时间后突然消失。
在上述情况下，分别画出P、PI、PD调节器的输出变化过程。
如果输入一随时间线性增加的信号时，调节器的输出将作何变化？1-3 如何用频率特性描述调节器的调节规律？分别画出PI、PD、PID的对数幅频特性。
1-4 什么是比例度、积分时间和微分时间？如何测定这些变量？1-5 某P调节器的输入信号是4～20mA，输出信号为1～5Ｖ，当比例度δ=60%时，输入变化6mA所引起的输出变化量是多少？1-6 说明积分增益和微分增益的物理意义。
它们的大小对调节器的输出有什么影响？1-7 什么是调节器的调节精度？实际PID调节器用于控制系统中，控制结果能否消除余差？为什么？1-8 某PID调节器（正作用）输入、输出信号均为4～20mA，调节器的初始值I i=I0=4mA，δ=200%，T I=T D=2min，K D=10。
在t=0时输入ΔI i=2mA的阶跃信号，分别求取t=12s 时：（1）PI工况下的输出值；（2）PD工况下的输出值。
1-9 PID调节器的构成方式有哪几种？各有什么特点？1-10 基型调节器的输入电路为什么采用差动输入和电平移动的方式？偏差差动电平移动电路怎样消除导线电阻所引起的运算误差？1-11 在基型调节器的PD电路中，如何保证开关S从“断”位置切至“通”位置时输出信号保持不变？1-12 试分析基型调节器产生积分饱和现象的原因。
控制仪表及装置复习要点及习题概论思考题与习题0-1 控制仪表与装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？0-2 说明现场仪表与控制室仪表之间的信号传输及供电方式。
0～10mA的直流电流信号能否用于两线制传输方式？为什么？0-3 什么是本质安全型防爆仪表，如何构成本质安全防爆系统？0-4 安全栅有哪几种？它们是如何实现本质安全防爆的？第一章思考题与习题1-1 说明P、PI、PD调节规律的特点以及这几种调节规律在控制系统中的作用。
1-2 调节器输入一阶跃信号，作用一段时间后突然消失。
在上述情况下，分别画出P、PI、PD调节器的输出变化过程。
如果输入一随时间线性增加的信号时，调节器的输出将作何变化？1-3 如何用频率特性描述调节器的调节规律？分别画出PI、PD、PID的对数幅频特性。
1-4 什么是比例度、积分时间和微分时间？如何测定这些变量？1-5 某P调节器的输入信号是4～20mA，输出信号为1～5Ｖ，当比例度δ=60%时，输入变化6mA所引起的输出变化量是多少？1-6 说明积分增益和微分增益的物理意义。
它们的大小对调节器的输出有什么影响？1-7 什么是调节器的调节精度？实际PID调节器用于控制系统中，控制结果能否消除余差？为什么？1-8 某PID调节器（正作用）输入、输出信号均为4～20mA，调节器的初始值I i=I0=4mA，δ=200%，T I=T D=2min，K D=10。
在t=0时输入ΔI i=2mA的阶跃信号，分别求取t=12s 时：（1）PI工况下的输出值；（2）PD工况下的输出值。
1-9 PID调节器的构成方式有哪几种？各有什么特点？1-10 基型调节器的输入电路为什么采用差动输入和电平移动的方式？偏差差动电平移动电路怎样消除导线电阻所引起的运算误差？1-11 在基型调节器的PD电路中，如何保证开关S从“断”位置切至“通”位置时输出信号保持不变？1-12 试分析基型调节器产生积分饱和现象的原因。

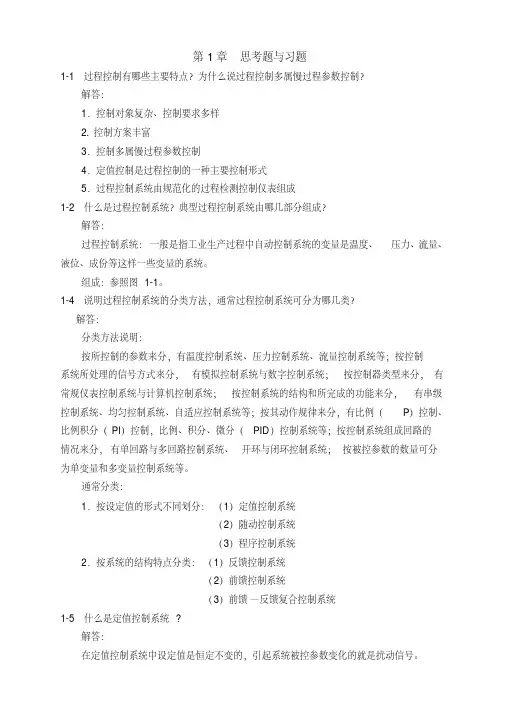

第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。
第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。
概论思考题与习题0-1 控制仪表与装置采用何种信号进行联络？电压信号传输和电流信号传输各有什么特点？使用在何种场合？0-2 说明现场仪表与控制室仪表之间的信号传输及供电方式。
0～10mA的直流电流信号能否用于两线制传输方式？为什么？0-3 什么是本质安全型防爆仪表，如何构成本质安全防爆系统？0-4 安全栅有哪几种？它们是如何实现本质安全防爆的？第一章思考题与习题1-1 说明P、PI、PD调节规律的特点以及这几种调节规律在控制系统中的作用。
1-2 调节器输入一阶跃信号，作用一段时间后突然消失。
在上述情况下，分别画出P、PI、PD调节器的输出变化过程。
如果输入一随时间线性增加的信号时，调节器的输出将作何变化？1-3 如何用频率特性描述调节器的调节规律？分别画出PI、PD、PID的对数幅频特性。
1-4 什么是比例度、积分时间和微分时间？如何测定这些变量？1-5 某P调节器的输入信号是4～20mA，输出信号为1～5Ｖ，当比例度δ=60%时，输入变化6mA所引起的输出变化量是多少？1-6 说明积分增益和微分增益的物理意义。
它们的大小对调节器的输出有什么影响？1-7 什么是调节器的调节精度？实际PID调节器用于控制系统中，控制结果能否消除余差？为什么？1-8 某PID调节器（正作用）输入、输出信号均为4～20mA，调节器的初始值I i=I0=4mA，δ=200%，T I=T D=2min，K D=10。
在t=0时输入ΔI i=2mA的阶跃信号，分别求取t=12s 时：（1）PI工况下的输出值；（2）PD工况下的输出值。
1-9 PID调节器的构成方式有哪几种？各有什么特点？1-10 基型调节器的输入电路为什么采用差动输入和电平移动的方式？偏差差动电平移动电路怎样消除导线电阻所引起的运算误差？1-11 在基型调节器的PD电路中，如何保证开关S从“断”位置切至“通”位置时输出信号保持不变？1-12 试分析基型调节器产生积分饱和现象的原因。
第1章思考题及习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统及数字控制系统；按控制器类型来分，有常规仪表控制系统及计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路及多回路控制系统、开环及闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数及控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数及控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态及动态的含义。
为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。
lxc第一章思考题与习题欧阳引擎（2021.01.01）1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。
解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。
当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。
系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。
它是最常用、最基本的过程控制系统。
2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。
由于没有被控量的反馈，所以是一种开环控制系统。
由于是开环系统，无法检查控制效果，故不能单独应用。
3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。
3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。
它是一个静态指标，对定值控制系统。
希望余差越小越好。
2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。
衡量系统稳定性也可以用衰减率φ 4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。
