680MW机组汽轮机汽封间隙的调整

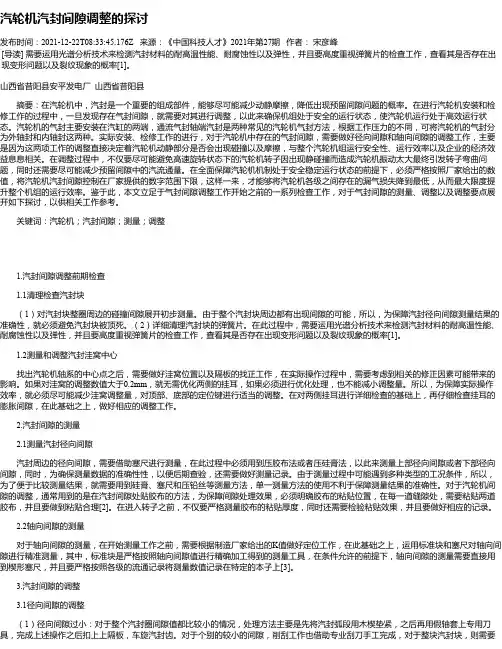

汽轮机汽封间隙调整的探讨发布时间：2021-12-22T08:33:45.176Z 来源：《中国科技人才》2021年第27期作者：宋彦峰[导读] 需要运用光谱分析技术来检测汽封材料的耐高温性能、耐腐蚀性以及弹性，并且要高度重视弹簧片的检查工作，查看其是否存在出现变形问题以及裂纹现象的概率[1]。

山西省昔阳县安平发电厂山西省昔阳县摘要：在汽轮机中，汽封是一个重要的组成部件，能够尽可能减少动静摩擦，降低出现预留间隙问题的概率。

在进行汽轮机安装和检修工作的过程中，一旦发现存在气封间隙，就需要对其进行调整，以此来确保机组处于安全的运行状态，使汽轮机运行处于高效运行状态。

汽轮机的气封主要安装在汽缸的两端，通流气封轴端汽封是两种常见的汽轮机气封方法，根据工作压力的不同，可将汽轮机的气封分为外轴封和内轴封这两种。

实际安装、检修工作的进行，对于汽轮机中存在的气封间隙，需要做好径向间隙和轴向间隙的调整工作，主要是因为这两项工作的调整直接决定着汽轮机动静部分是否会出现碰撞以及摩擦，与整个汽轮机组运行安全性、运行效率以及企业的经济效益息息相关。

在调整过程中，不仅要尽可能避免高速旋转状态下的汽轮机转子因出现静碰撞而造成汽轮机振动太大最终引发转子弯曲问题，同时还需要尽可能减少预留间隙中的汽流通量。

在全面保障汽轮机机制处于安全稳定运行状态的前提下，必须严格按照厂家给出的数值，将汽轮机汽封间隙控制在厂家提供的数字范围下限，这样一来，才能够将汽轮机各级之间存在的漏气损失降到最低，从而最大限度提升整个机组的运行效率。

鉴于此，本文立足于气封间隙调整工作开始之前的一系列检查工作，对于气封间隙的测量、调整以及调整要点展开如下探讨，以供相关工作参考。

关键词：汽轮机；汽封间隙；测量；调整1.汽封间隙调整前期检查1.1清理检查汽封块（1）对汽封块整圈周边的碰撞间隙展开初步测量。

由于整个汽封块周边都有出现间隙的可能，所以，为保障汽封径向间隙测量结果的准确性，就必须避免汽封块被顶死。

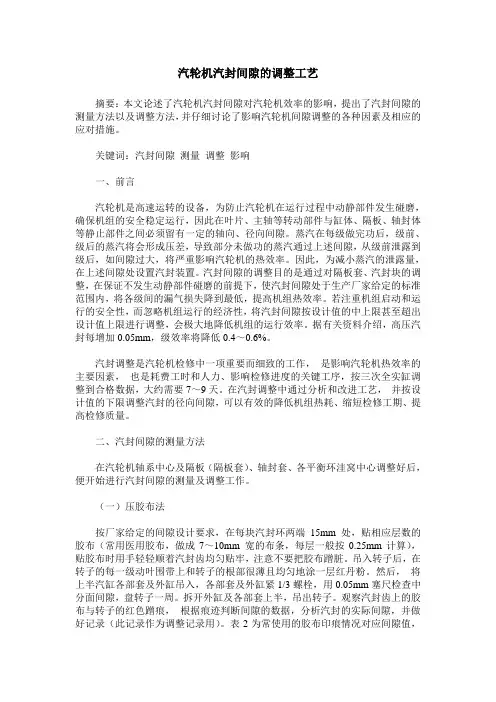

汽轮机汽封间隙的调整工艺摘要：本文论述了汽轮机汽封间隙对汽轮机效率的影响，提出了汽封间隙的测量方法以及调整方法，并仔细讨论了影响汽轮机间隙调整的各种因素及相应的应对措施。

关键词：汽封间隙测量调整影响一、前言汽轮机是高速运转的设备，为防止汽轮机在运行过程中动静部件发生碰磨，确保机组的安全稳定运行，因此在叶片、主轴等转动部件与缸体、隔板、轴封体等静止部件之间必须留有一定的轴向、径向间隙。

蒸汽在每级做完功后，级前、级后的蒸汽将会形成压差，导致部分未做功的蒸汽通过上述间隙，从级前泄露到级后，如间隙过大，将严重影响汽轮机的热效率。

因此，为减小蒸汽的泄露量，在上述间隙处设置汽封装置。

汽封间隙的调整目的是通过对隔板套、汽封块的调整，在保证不发生动静部件碰磨的前提下，使汽封间隙处于生产厂家给定的标准范围内，将各级间的漏气损失降到最低，提高机组热效率。

若注重机组启动和运行的安全性，而忽略机组运行的经济性，将汽封间隙按设计值的中上限甚至超出设计值上限进行调整，会极大地降低机组的运行效率。

据有关资料介绍，高压汽封每增加0.05mm，级效率将降低0.4～0.6%。

汽封调整是汽轮机检修中一项重要而细致的工作，是影响汽轮机热效率的主要因素，也是耗费工时和人力、影响检修进度的关键工序，按三次全实缸调整到合格数据，大约需要7～9天。

在汽封调整中通过分析和改进工艺，并按设计值的下限调整汽封的径向间隙，可以有效的降低机组热耗、缩短检修工期、提高检修质量。

二、汽封间隙的测量方法在汽轮机轴系中心及隔板（隔板套）、轴封套、各平衡环洼窝中心调整好后，便开始进行汽封间隙的测量及调整工作。

（一）压胶布法按厂家给定的间隙设计要求，在每块汽封环两端15mm 处，贴相应层数的胶布（常用医用胶布，做成7～10mm 宽的布条，每层一般按0.25mm计算），贴胶布时用手轻轻顺着汽封齿均匀贴牢，注意不要把胶布蹭脏。

吊入转子后，在转子的每一级动叶围带上和转子的根部很薄且均匀地涂一层红丹粉。

（1）汽封间隙的测量汽封间隙的检查和调整，这是每次大修必需要做的功课。

对轴封来说，一般整体式汽封块，要求间隙值为0.50～0.75mm之间，J型镶片汽封的间隙可以适当小一些，可调在0.40～0.65mm之间。

至于隔板汽封的间隙，每个厂均有每个厂的规定，一般随机出厂的主机证明书上都有明确的规定。

汽封间隙测量前需要做好的准备工作：转子、隔板等各部件清理干净，隔板已上缸组装完毕，汽缸水平中分面严密性已检查合格，汽封洼窝已调整好，确保隔板汽封槽及汽封内无杂物，方可进行汽封间隙的测量。

汽封间隙的测量方法有如下两种：A、贴胶布法：这种方法是在每道汽封环的两端及底部各贴两道医用胶布，厚度分别按规定取最大间隙值和最小间隙值。

胶布宽度一般约为10mm。

将贴好胶布的汽封块按编号放入隔板的汽封槽内，组装好，注意胶布不要贴在汽封块的接缝处。

如下图所示：贴好胶布后，在与汽封向对应的的转子上涂上薄薄的一层红丹，而后将转子吊入汽缸内，盘动转子5圈左右，吊走转子，检查汽封上白胶布的接触痕迹。

检查分析：当3层胶布未接触上时，说明汽封间隙大于0.75mm。

3层胶布的表面刚见红色，汽封间隙约0.75mm，颜色深红色处汽封间隙为0.65～0.70mm，颜色变为紫色汽封间隙约为0.55～0.60mm。

若第三层磨光呈黑色或第二层胶布刚见红时，汽封间隙为0.45～0.50mm，依次类推。

用同样的方法，在上半轴封和上半隔板汽封上贴胶布，转子吊入汽缸前应将下半部汽封块取出，以防上半汽封环被下半汽封环顶起导致测量不准确。

然后将上半轴封套及上半隔板吊装在相应的位置，紧固好螺栓。

盘动转子，检查间隙值。

B、压铅丝法：用压铅丝的方法测量汽封间隙时，下半部汽封在接合面的间隙情况可以通过塞尺测量，其它部位汽封间隙情况用规格不同的铅丝粘放在汽封齿上，端部用胶布粘住，将汽封、汽封套就位，吊放转子到工作位置，这样铅丝就被压出一道道沟，吊出转子，测量汽封沟痕剩余部分厚度，就是汽封对应间隙。

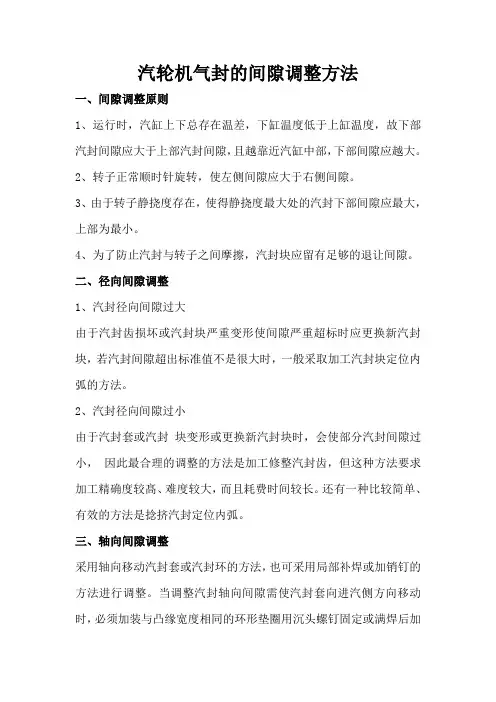

汽轮机气封的间隙调整方法一、间隙调整原则1、运行时，汽缸上下总存在温差，下缸温度低于上缸温度，故下部汽封间隙应大于上部汽封间隙，且越靠近汽缸中部，下部间隙应越大。

2、转子正常顺时针旋转，使左侧间隙应大于右侧间隙。

3、由于转子静挠度存在，使得静挠度最大处的汽封下部间隙应最大，上部为最小。

4、为了防止汽封与转子之间摩擦，汽封块应留有足够的退让间隙。

二、径向间隙调整1、汽封径向间隙过大由于汽封齿损坏或汽封块严重变形使间隙严重超标时应更换新汽封块，若汽封间隙超出标准值不是很大时，一般采取加工汽封块定位内弧的方法。

2、汽封径向间隙过小由于汽封套或汽封块变形或更换新汽封块时，会使部分汽封间隙过小，因此最合理的调整的方法是加工修整汽封齿，但这种方法要求加工精确度较髙、难度较大，而且耗费时间较长。

还有一种比较简单、有效的方法是捻挤汽封定位内弧。

三、轴向间隙调整采用轴向移动汽封套或汽封环的方法，也可采用局部补焊或加销钉的方法进行调整。

当调整汽封轴向间隙需使汽封套向进汽侧方向移动时，必须加装与凸缘宽度相同的环形垫圈用沉头螺钉固定或满焊后加工方法进行，以确保进汽侧端面的严密性。

对于隔板汽封，不允许用改变隔板轴向位置的方法来调整，可采用将汽封块的一侧车去所需的移动量；另一侧补焊的方法来调整轴向间隙。

当隔板汽封轴向间隙与隔板轴向通流间隙调整方向一致时，才能改变隔板轴向位置。

四、汽封检修遇到的特殊问题及处理1、汽封块锈死汽封块的拆卸只能采取破坏性措施，用装有定位极限和切割片的角向磨光机，将汽封块劈开成两半或三半，然后敲击或用铜棒砸出。

2、上半部汽封定位销锈死1）轴向固定式汽封。

由于其定位螺栓是一根穿透各圈汽封的长螺栓，敲击旋出比较困难，一般情况下锈死的几率比较大，而且锈死后只有钻出来是唯一的选择。

钻出又细又长的螺栓比较困难，可以采取焊接加长杆钻头，螺栓孔本身是一段一段的，铁削会随着钻出孔部分的漏孔处排出。

2）压销固定式汽封。

大型汽轮机汽封间隙调整探讨作者：张文源来源：《科技创新与应用》2013年第32期摘要：针对汽轮机在安装和检修过程中，提出汽封间隙调整的要点以及充分考虑影响汽封间隙调整的因素，并提出如何进行修正，确保汽封间隙的准确性。

关键词：汽封间隙；调整；修正引言建设电厂的最终目的是机组安全稳定运行和经济效益。

对于汽轮机的效率而言影响最大的是汽封间隙，据有关资料介绍，高压缸前汽封间隙每增加0.10mm，轴封漏气量就会增加1～1.5t/h，高压隔板汽封间隙每增加0.10mm，级效率降低0.4～0.6%；因此在汽轮机安装和检修过程中要认真、仔细地进行汽封间隙的调整，掌握要点，充分考虑影响汽封间隙调整的各方面因素，进而加以修正，使汽封间隙调整的更加准确。

1 汽封间隙调整前的检查1.1 汽封块的清理检查1.1.1 初步进行汽封块整圈膨胀间隙的测量，保证汽封块整圈存在间隙，防止汽封块顶死影响汽封径向间隙的测量。

1.1.2 汽封块弹簧片的清理检查：进行光谱分析，材质具有耐高温、耐腐蚀以及良好的弹性（用手弯曲1-2次，鉴定其弹性是否良好）等性能，检查弹簧片是否有变形、裂纹等缺陷。

1.2 汽封洼窝中心的测量和调整汽轮机轴系找中结束后，方可进行隔板、轴封洼窝找正。

洼窝中心找正时要考虑修正因素。

调整汽封套（隔板套、隔板）下半两侧挂耳垫片时，若洼窝两侧中心调整量大于0.20mm，则不允许通过对部套两侧挂耳进行调整来实现，必须通过调整底部和顶部定位键来完成，调整两侧挂耳后要检查、调整挂耳的膨胀间隙。

2 汽封间隙的测量和调整2.1 汽封左右径向间隙用塞尺测量，上下径向间隙用压胶布法或压硅膏测量，并记录各级汽封径向间隙值，为汽封间隙测量的准确性，应根据作业过程不同情况采用压铅丝、硅膏、塞尺测量相结合进行，以便相互比较、核对，不应使用单一方式进行。

汽轮机间隙调整工艺采用汽封间隙贴胶布调整、验收的工艺时，要重视贴胶布的道数、位置，一块汽封块上根据情况一般选择2-3处，每处同时贴两道（间隙控制的上下标准）。

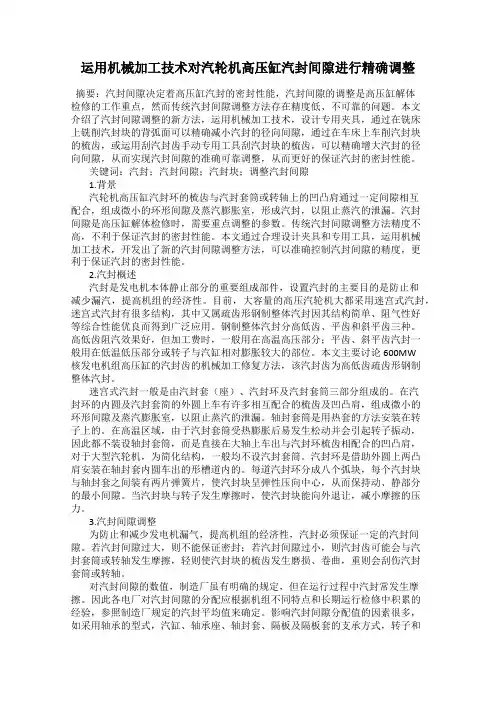

运用机械加工技术对汽轮机高压缸汽封间隙进行精确调整摘要：汽封间隙决定着高压缸汽封的密封性能，汽封间隙的调整是高压缸解体检修的工作重点，然而传统汽封间隙调整方法存在精度低、不可靠的问题。

本文介绍了汽封间隙调整的新方法，运用机械加工技术，设计专用夹具，通过在铣床上铣削汽封块的背弧面可以精确减小汽封的径向间隙，通过在车床上车削汽封块的梳齿，或运用刮汽封齿手动专用工具刮汽封块的梳齿，可以精确增大汽封的径向间隙，从而实现汽封间隙的准确可靠调整，从而更好的保证汽封的密封性能。

关键词：汽封；汽封间隙；汽封块；调整汽封间隙1.背景汽轮机高压缸汽封环的梳齿与汽封套筒或转轴上的凹凸肩通过一定间隙相互配合，组成微小的环形间隙及蒸汽膨胀室，形成汽封，以阻止蒸汽的泄漏。

汽封间隙是高压缸解体检修时，需要重点调整的参数。

传统汽封间隙调整方法精度不高，不利于保证汽封的密封性能。

本文通过合理设计夹具和专用工具，运用机械加工技术，开发出了新的汽封间隙调整方法，可以准确控制汽封间隙的精度，更利于保证汽封的密封性能。

2.汽封概述汽封是发电机本体静止部分的重要组成部件，设置汽封的主要目的是防止和减少漏汽，提高机组的经济性。

目前，大容量的高压汽轮机大都采用迷宫式汽封，迷宫式汽封有很多结构，其中又属疏齿形钢制整体汽封因其结构简单、阻气性好等综合性能优良而得到广泛应用。

钢制整体汽封分高低齿、平齿和斜平齿三种。

高低齿阻汽效果好，但加工费时，一般用在高温高压部分；平齿、斜平齿汽封一般用在低温低压部分或转子与汽缸相对膨胀较大的部位。

本文主要讨论600MW核发电机组高压缸的汽封齿的机械加工修复方法，该汽封齿为高低齿疏齿形钢制整体汽封。

迷宫式汽封一般是由汽封套（座）、汽封环及汽封套筒三部分组成的。

在汽封环的内圆及汽封套简的外圆上车有许多相互配合的梳齿及凹凸肩，组成微小的环形间隙及蒸汽膨胀室，以阻止蒸汽的泄漏。

轴封套筒是用热套的方法安装在转子上的。

在高温区域，由于汽封套筒受热膨胀后易发生松动并会引起转子振动，因此都不装设轴封套筒，而是直接在大轴上车出与汽封环梳齿相配合的凹凸肩，对于大型汽轮机，为简化结构，一般均不设汽封套筒。

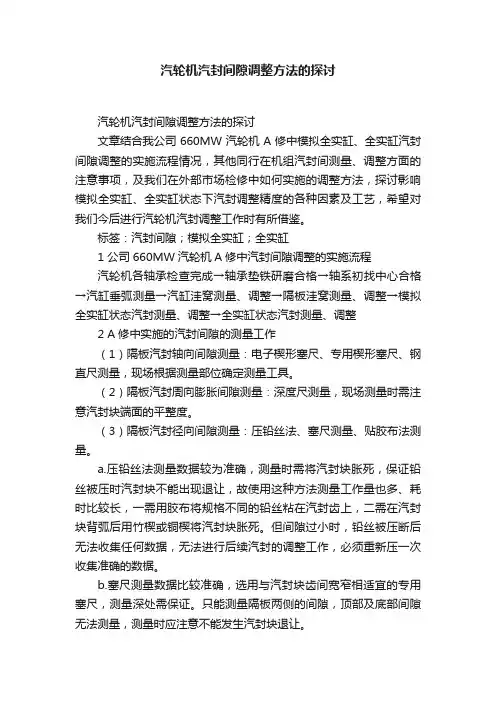

汽轮机汽封间隙调整方法的探讨汽轮机汽封间隙调整方法的探讨文章结合我公司660MW汽轮机A修中模拟全实缸、全实缸汽封间隙调整的实施流程情况，其他同行在机组汽封间测量、调整方面的注意事项，及我们在外部市场检修中如何实施的调整方法，探讨影响模拟全实缸、全实缸状态下汽封调整精度的各种因素及工艺，希望对我们今后进行汽轮机汽封调整工作时有所借鉴。

标签：汽封间隙；模拟全实缸；全实缸1 公司660MW汽轮机A修中汽封间隙调整的实施流程汽轮机各轴承检查完成→轴承垫铁研磨合格→轴系初找中心合格→汽缸垂弧测量→汽缸洼窝测量、调整→隔板洼窝测量、调整→模拟全实缸状态汽封测量、调整→全实缸状态汽封测量、调整2 A修中实施的汽封间隙的测量工作（1）隔板汽封轴向间隙测量：电子楔形塞尺、专用楔形塞尺、钢直尺测量，现场根据测量部位确定测量工具。

（2）隔板汽封周向膨胀间隙测量：深度尺测量，现场测量时需注意汽封块端面的平整度。

（3）隔板汽封径向间隙测量：压铅丝法、塞尺测量、贴胶布法测量。

a.压铅丝法测量数据较为准确，测量时需将汽封块胀死，保证铅丝被压时汽封块不能出现退让，故使用这种方法测量工作量也多、耗时比较长，一需用胶布将规格不同的铅丝粘在汽封齿上，二需在汽封块背弧后用竹楔或铜楔将汽封块胀死。

但间隙过小时，铅丝被压断后无法收集任何数据，无法进行后续汽封的调整工作，必须重新压一次收集准确的数椐。

b.塞尺测量数据比较准确，选用与汽封块齿间宽窄相适宜的专用塞尺，测量深处需保证。

只能测量隔板两侧的间隙，顶部及底部间隙无法测量，测量时应注意不能发生汽封块退让。

c.贴胶布法是目前施工中使用最多的方法，根据设计要求的上限及下限标准，胶布可采用不同厚度（可使用不同厚度纸张进行调整）、分层次阶梯张贴，数据收集比较容易。

贴胶布前需将汽封块上的油污、毛刺清理干净，确保胶布能牢固贴牢在汽封块上；胶布与每个齿槽都牢牢贴死，避免出现局部悬空的情况；贴胶布位置需离汽封块端部40～50mm。

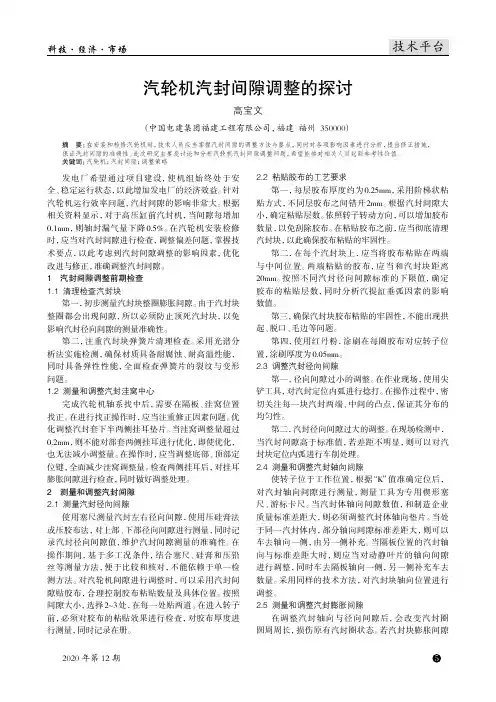

技术平台汽轮机汽封间隙调整的探讨高宝文（中国电建集团福建工程有限公司，福建 福州 350000）摘 要：在安装和检修汽轮机时，技术人员应当掌握汽封间隙的调整方法与要点，同时对各项影响因素进行分析，提出修正措施，保证汽封间隙的准确性。

此次研究主要是讨论和分析汽轮机汽封间隙调整问题，希望能够对相关人员起到参考性价值。

关键词：汽轮机；汽封间隙；调整策略发电厂希望通过项目建设，使机组始终处于安全、稳定运行状态，以此增加发电厂的经济效益。

针对汽轮机运行效率问题，汽封间隙的影响非常大。

根据相关资料显示，对于高压缸前汽封机，当间隙每增加0.1mm，则轴封漏气量下降0.5%。

在汽轮机安装检修时，应当对汽封间隙进行检查，调整偏差问题，掌握技术要点，以此考虑到汽封间隙调整的影响因素，优化改进与修正，准确调整汽封间隙。

1 汽封间隙调整前期检查1.1 清理检查汽封块第一，初步测量汽封块整圈膨胀间隙。

由于汽封块整圈都会出现间隙，所以必须防止顶死汽封块，以免影响汽封径向间隙的测量准确性。

第二，注重汽封块弹簧片清理检查。

采用光谱分析法实施检测，确保材质具备耐腐蚀、耐高温性能，同时具备弹性性能，全面检查弹簧片的裂纹与变形 问题。

1.2 测量和调整汽封洼窝中心完成汽轮机轴系找中后，需要在隔板、洼窝位置找正。

在进行找正操作时，应当注重修正因素问题。

优化调整汽封套下半两侧挂耳垫片。

当洼窝调整量超过0.2mm，则不能对部套两侧挂耳进行优化，即使优化，也无法减小调整量。

在操作时，应当调整底部、顶部定位键，全面减少洼窝调整量。

检查两侧挂耳后，对挂耳膨胀间隙进行检查，同时做好调整处理。

2 测量和调整汽封间隙2.1 测量汽封径向间隙使用塞尺测量汽封左右径向间隙，使用压硅膏法或压胶布法，对上部、下部径向间隙进行测量，同时记录汽封径向间隙值，维护汽封间隙测量的准确性。

在操作期间，基于多工况条件，结合塞尺、硅膏和压铅丝等测量方法，便于比较和核对，不能依赖于单一检测方法。

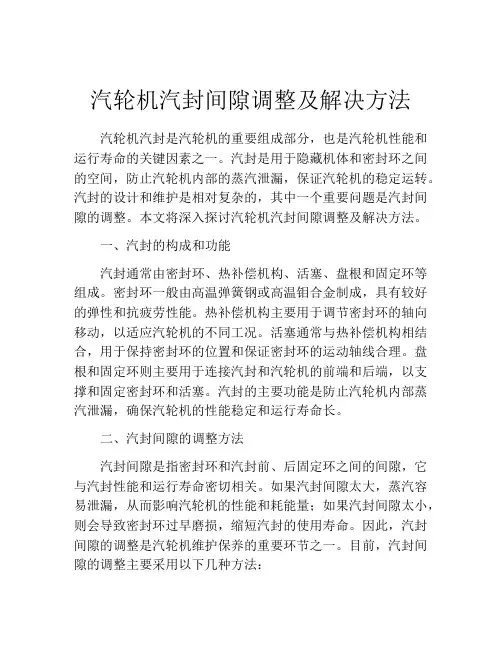

汽轮机汽封间隙调整及解决方法汽轮机汽封是汽轮机的重要组成部分，也是汽轮机性能和运行寿命的关键因素之一。

汽封是用于隐藏机体和密封环之间的空间，防止汽轮机内部的蒸汽泄漏，保证汽轮机的稳定运转。

汽封的设计和维护是相对复杂的，其中一个重要问题是汽封间隙的调整。

本文将深入探讨汽轮机汽封间隙调整及解决方法。

一、汽封的构成和功能汽封通常由密封环、热补偿机构、活塞、盘根和固定环等组成。

密封环一般由高温弹簧钢或高温钼合金制成，具有较好的弹性和抗疲劳性能。

热补偿机构主要用于调节密封环的轴向移动，以适应汽轮机的不同工况。

活塞通常与热补偿机构相结合，用于保持密封环的位置和保证密封环的运动轴线合理。

盘根和固定环则主要用于连接汽封和汽轮机的前端和后端，以支撑和固定密封环和活塞。

汽封的主要功能是防止汽轮机内部蒸汽泄漏，确保汽轮机的性能稳定和运行寿命长。

二、汽封间隙的调整方法汽封间隙是指密封环和汽封前、后固定环之间的间隙，它与汽封性能和运行寿命密切相关。

如果汽封间隙太大，蒸汽容易泄漏，从而影响汽轮机的性能和耗能量；如果汽封间隙太小，则会导致密封环过早磨损，缩短汽封的使用寿命。

因此，汽封间隙的调整是汽轮机维护保养的重要环节之一。

目前，汽封间隙的调整主要采用以下几种方法：1、随运行时间调整方法：随着汽轮机运行时间的增加，密封环和固定环之间的间隙会逐渐扩大。

因此，在汽轮机运行一定时间后，可以根据实际情况进行汽封间隙调整。

2、温升调整方法：汽封的密封能力受到温度的影响较大。

因此，在汽轮机运行中，如果发现密封环温度过高，可以采取调整温升的方法来调整汽封间隙。

3、调整活塞高度方法：密封环的轴向位置是汽封间隙的主要因素之一。

因此，通过调整活塞高度，可以有效地调整汽封间隙。

三、汽封间隙的解决方法当汽封的间隙过大或过小时，不仅会影响汽轮机的性能和寿命，还会导致汽封的泄漏和故障。

因此，及时发现和解决汽封间隙问题，对汽轮机的正常运行和维修保养都具有重要意义。

汽轮机汽封间隙调整及解决方法【摘要】在进行汽轮机本体安装和检修工作中，汽轮机汽封间隙调整是其中最为关键的工序之一，他直接关系到整个汽轮机组的安全性和经济性，在我们参加的10多台大型国产汽轮机组安装、检修过程中发现很多由于施工人员经验和工作方法不正确而导致的机组运行的不稳定，现将易出现的问题整理如下，跟大家共勉。

【关键词】汽轮机；汽封调整；方法引言汽封调整的目的是通过对汽缸部套、汽封块的调整，在保证安全的前提下，使汽封间隙处于标准范围内并趋向最小值。

这样才能保证多级汽轮机各级间减少漏汽损失，提高机组热效率。

汽封间隙的测量调整工作在轴系中心及隔板和轴端汽封套洼窝中心调整好之后进行。

测量汽封径向间隙通常有两种方法：一是贴胶布法：二是压铅丝法。

两种测量方法中，第二种要比第一种测量准确，而且比较真实。

对于汽封间隙调整出现偏差，找出了现行调整工艺存在的主要问题有：（1）未考虑猫爪热膨胀对汽封间隙的影响；（2）加工、测量偏差对调整的影响（3）施工人员工艺水平对调整造成的影响；（4）转子垂弧对汽封间隙的影响（5）未考虑转子垂弧对汽封间隙的影响：2 存在的问题分析及解决措施2.1 猫爪热膨胀对汽封间隙的影响高压汽轮机的汽缸尽管在汽缸结构上各不相同，但其支承分为下汽缸猫爪支承和上汽缸猫爪支承二种。

下汽缸猫爪支承方式，汽缸猫爪的支持平面低于机组的中心线，则运行时猫爪温度将高于轴承座的温度，使缸内汽封洼窝中心抬高，造成汽封下部间隙减小，甚至产生碰磨。

猫爪支承处轴封洼窝中心抬高的数值大小跟猫爪的尺寸、猫爪的温度和支持形式有关。

假如猫爪高度H为t50m/m，猫爪平均温度为250℃，相应这部分轴承座的温度为80℃，线膨胀系数取Q=L 2×lo-5/℃。

则轴封洼窝中心的抬高值为：△H=Q HA t=1.2×10-5×150×（250—80）=0.3[m/m，即轴封洼窝下部间隙将减少0.3lm/m，而上部间隙将增大0.3tm/m。

火电厂汽轮机汽封间隙的测量及调试技术探讨摘要：火电厂的汽轮机是一种将蒸汽的热势能转换成机械能的旋转机构。

汽轮机汽封间隙的调整，直接影响到汽轮机的工作效率，甚至是汽轮机组的安全生产。

本文首先从汽轮机汽封的结构式样以及原理进行介绍，分析了汽封间隙的各种测量方法，并对汽封间隙的调整技术做了阐述和探讨，消除因汽封间隙的调整而导致密封性出现问题、造成机组的效率低下的不利影响，为火电厂的正常运营提供技术上的保障。

关键词：汽轮机、汽封间隙调整、发展研究1引言火电厂在进行一段时间之后，为了确保后续的生产，需要定期对汽轮机进行维护和检修。

汽轮机密封间隙的的调整是非常重要的一个环节，是指汽缸部套和汽缸块之间的间隙调整，由于汽轮机在工作中，其内部有大量的蒸汽，这些蒸汽通过汽轮机的作用，最后全部会转换成机械能，以供其他的设备正常工作，若蒸汽泄漏，最终转换成机械能的效率必将降低，从而造成整个机组的热效率降低，给火电厂的经济效益带来一定的损失。

我们需要在保证安全的前提下，调整汽缸部套、汽缸块的间隙，使其处于规定值范围内。

2汽轮机汽封的结构及原理在汽轮机中隔板的两侧存在着差压，绝大部分蒸汽会从倒叶、动叶的通道中流出，使得机械能转换的实现，还有一小部分蒸汽会从内部各种间隙中流出而导致功的损失，造成能量的浪费；另外在汽轮机内转子穿出汽缸处，也会留有一些间隙，在汽轮机工作中，由于汽轮机汽缸内的蒸汽压力大于外界的大气压，也会造成蒸汽的泄漏，降低机组的工作效率，同时，汽缸内的某些部位因蒸汽压力小于外界的大气压，空气从主轴和汽缸接触部位的间隙中泄漏进入汽缸，导致降低了冷凝器内的真空度，使得周期做能能力下降。

基于此，在各间隙配合处设置了各种汽封，按照使用部位部位来分，这些汽封大致分为流通部分汽封、隔板汽封和轴端汽封。

从工作结构上来说，它们均属于迷宫式汽封，迷宫汽封也是目前汽轮机上使用最为广泛的汽封结构形式之一。

汽封的工作原理就是，当蒸汽通过轴封的密封片时，主机产生截留效果，使泄漏出的蒸汽能量不断损失，最终因为压差逐渐变小，最终与均压箱的蒸汽压力平衡，或与溢流口的压力平衡，使得轴封的压力与外界的压力相等。

一、汽封的结构及原理汽轮机的汽封主要包括隔板汽封,叶顶围带汽封和轴端汽封;汽封的工作原理主要是利用截面变大、蒸汽膨胀,使得压力变小,经过多次截面变大,压力变小,使得蒸汽压力与轴封蒸汽压力相等,停止向外流动,轴封蒸汽压力平衡仍然利用截面变大、压力变小的原理,经过冒汽封之后,使轴封压力与大气压力相等,不再外漏;通过实践证明,高压缸前汽封间隙每增加,轴封漏汽量就会增加h；高压部分各级隔板汽封间隙每增加,级效率将降低%%,如果隔板汽封漏汽量增加,转子的轴向推力将加大,在一定程度上会影响汽轮机的安全运行;因此,汽封间隙必须按照设计标准进行调整,而调整之前准确的测量汽封间隙就成了前提条件;二、汽封间隙的测量方法1．用塞尺测量汽封间隙：塞尺测量汽封间隙是一种最直接而又准确的方法,但是只适合测量可以看见的部位,主要包括下半结合面两侧和轴端汽封最外一圈等;在测量中分面两侧汽封齿径向间隙时,在汽封块背弧处用一个特制的工具将其楔死,防止塞汽封间隙时,汽封块发生退让,产生假间隙;测量时应一个齿一个齿的测量,并按顺序作好记录;在测量之前,转子应放在工作位置,即转子推力盘要靠死推力轴承工作面,且K值符合设计要求;根据汽封块的大小和宽窄选择合适规格的塞尺,尽量往深处测量;发生卡涩时先检查汽封块是否有毛刺,以免测量不准确;测量高低齿时如果塞尺太宽不能塞入时可将塞尺裁成比齿间轴向间隙略小的专用塞尺,但裁完后要将每片打磨干净,不得有卷边和毛刺等,以免测量误差过大;2．用压铅丝法测量汽封间隙：在测量汽封间隙时,为了能够全面、真实的反映汽封间隙情况,所以采用压铅丝的方法测量;根据不同的汽封间隙要求选择合适的铅丝铅丝太粗会造成阻力大压出来不准确,而铅丝太细会发生间隙过大时压不着,而造成不知调整量的情况,并用胶布粘放在汽封齿整圈上;压铅丝法测量汽封的步骤：1前期准备;如果弹簧片的弹力较小,压之前需要用竹楔或木楔之类的东西将汽封块背死以防止汽封块退让而使压出的痕迹不准确；2铅丝的选择;由于目前的汽封齿加工都比较规范,我的经验就是选择比汽封间隙要求的最大值粗左右的铅丝3铅丝的放置;放置时铅丝与汽封块要贴牢,在高低齿的汽封上放置时更应注意不能将铅丝用力在上面用手按,应提前按照高低齿的形状做好所用的铅丝再放到位,然后用粘度较大的胶布把铅丝两头长出的部分弯折并与汽封块侧面贴；4过程中的注意事项;吊入转子之前一定要将转子按照工作扬度找平后才可放入,并且吊入过程中一定保持转子平稳、位置合适,落入轴瓦时为了避免发生转子左右晃动和前后窜动,可以用借助工具如木方等将转子撬住,以免压出假间隙;压完后上半部套与转子也应平稳吊出,防止晃动;5测量;将压好的铅丝逐级并且按照顺序测量,及时作好记录,以免发生混乱;测量时如果使用卡尺测量卡尺的刃口必须要比所压的痕迹要薄,必要时可将卡尺刃口打磨,但不能伤及尺口;现在我单位多使用专门测量铅丝压痕的测厚规,测量时注意一定要将铅丝轻晃动,让尺头落入压痕底部,然后读出最小值即可;3．用贴胶布法测量汽封间隙：无论是用塞尺测量还是用压铅丝测量都不能100%的测量出整圈汽封各个部位的动静间隙;因此,采用贴胶布的方法测量出整圈汽封的最小间隙,以防止某个部位汽封间隙过小,造成运行中动静发生摩擦;贴胶布法测量汽封的步骤：1前期准备;贴胶布前应将汽封块清理干净,不能有油污毛刺等,以免造成贴不牢;胶布一般多用医用的白胶布,1层,如果需要测量的间隙不是的倍数,可以使用不同厚度的纸张进行调整；2贴胶布的注意事项;按照设计要求,把厚度合适的胶布分别贴在每块汽封上;贴前分别测出不同层次胶布的厚度,每块汽封可以贴两种厚度,设计要求的上限及下限各一种;在高低齿上贴胶布时一定要将胶布与每个齿槽都牢牢贴死,不能发生局部悬空的情况,以免盘动转子时将胶布刮掉,而且胶布不能贴在汽封块接缝处；3过程中的注意事项;胶布贴好后,在转子汽封凸凹台涂一层红丹粉不要太厚,吊回转子到工作位置,组合上半,将转子盘动2圈以上在盘动过程中始终保持转子在工作位置,吊出转子,检查胶布摩擦痕迹；4检测方法;根据胶布红丹粉接触程度,判断汽封间隙大小,下面以三层胶布为例：当三层胶布都没有接触时,汽封间隙大于；第三层刚见红色痕迹为,第三层有较深红色痕迹时为；第三层表面颜色变紫为；第三层表面磨透则为;4．用碰撞实验法测量整个部套的汽封间隙：此方法适合对整个部套都是无法进行调整的固定汽封齿或汽封齿在转子上的情况,如杭州汽轮机厂生产的小汽轮机;还有就是厂家加工的汽封尺寸比较规范,不要求进行汽封调整将部套摆到正确位置即可;这种测量方法就是在下部左右间隙都测量准确后,扣上半部套然后在两侧架百分表,均匀的使部套下降或顶起,并随时盘动转子,感觉转子有摩擦时即停,然后读出百分表上下降和上升的数值,按照此数值将部套调整至设计的间隙位置后将部套的的挂耳处固定死;此方法需要注意的是两侧要同时进行,切不可单侧一次升降到位再调另一侧,以防止部套发生偏斜造成底部键拉毛;三、汽封的调整方法准确的测量出汽封间隙后下一步工作就是对超出间隙要求的汽封进行处理,以达到合适的间隙,对间隙过大和过小有不同的处理方法,我就把常用的方法简单说一下：1.汽封间隙过大时的调整方法：这种情况可以采用加工汽封块背弧的方法,现在一般都使用专用的汽封加工车床加工,这种车床比较小,在安装现场就可以使用;需要注意的是加工时一定要让铣刀头沉到背弧槽的底部,否则加工面会出现台阶状,而造成重复工作;再有就是进刀量一次不要过大,否则会因为刀头受力太大而造成震动,使被加工面凹凸不平,这样加工完后间隙还是不准确;一般一次进刀量以不超过为宜;如果汽封齿损坏或整个汽封块变形,而引起局部间隙过大则应更换新的汽封块;2.汽封间隙过小时的调整方法：一般现场安装时的新汽封块间隙小的比较多,处理时最准确的方法就是加工每个汽封齿,以达到设计间隙,这时也可以使用上述的专用车床,并使用专门铣齿的铣刀头;需要注意的是无论是加工背弧还是汽封齿之前一定要用百分表检查一下汽封块的弧度是否和床臂的旋转弧度一致,否则会造成加工误差过大;一般误差在以内即可进行加工;但是分别对每个齿进行加工需要多次精确的定刀和调整车床尺寸,所以耗时比较长,不大适宜工期较紧的现场;这时就可以使用另一种比较简单又直接的方法,就是使用样冲或尖头扁铲对汽封块的背弧处进行捻打形成高点,使汽封块在装入槽时向外移动而形成比原来大的汽封间隙;捻打前应先用卡尺测量出背弧厚度,捻打后再将高点处尺寸测量一下,两者差值为所调整间隙即可;捻打时一定要在每块汽封的两侧背弧最少各捻两点,否则会造成汽封块在槽内偏斜;对弹簧片弹力较大的汽封块捻打时一定要将点捻宽些,以免装入汽封槽过程中将捻好的尺寸摩擦变小;此种方法还应注意的就是捻完后应检查汽封块退让间隙是否够量;如果整圈汽封捻打的块数较多时还应检查整圈的汽封块圆周膨胀间隙是否超标;。
