起重机械用钢丝绳检验和报废实用规范
- 格式:ppt
- 大小:3.26 MB
- 文档页数:31
起重机安全管理之吊具索具、检验、报废标准及安全管理制度1 目的为加强公司吊具索具安全管理工作,规范吊具索具采购、自制、使用、检验、安全管理程序.吊具索具属起重机械作业必备的工装附具,具有较大的危险性.为加强吊具索具的安全管理,保护职工生命安全,特制定本制度.2 适用范围本制度适用于钢管公司各直属单位.3 引用文件《起重机械用钢丝绳检验和报废实用规范》4 术语:本制度规定的吊具索具是指在起重作业中用来提升起重物的固定和提升系统(含吊钩、钢丝绳、磁盘吊、天平、抬梁、卸扣和各种软吊带等)。
5 管理原则吊具索具管理属归口管理,规范吊具索具的采购、自制、使用、检验报废的管理程序,按照“分线管理,分级负责”的原则,落实吊具索具相关的安全管理职责。
6 管理职责6.1 物流中心6。
1。
1 负责公司吊具索具采购供应的安全管理工作。
6.1.2 组织相关单位对吊具索具供应商供货能力、生产资质的认定审查。
6.2 检验部门6.2.1 参与对外购吊具索具供应商供货能力、生产资质的认定审查.6.2。
2 负责集团公司自制吊具索具质量控制工作.6.2.3 负责外购吊具索具入库过程中的质量检查。
6。
3 生产部6.3。
1 负责公司在用吊具索具的安全监督管理工作。
6.3。
2 负责对外购吊具索具供应商供货资格的认定、审批。
6。
3。
3 组织对外供特殊吊具索具的试用、认定工作。
6。
4 使用单位6。
4。
1 负责落实本单位吊具索具安全管理职责,对吊具索具的本质安全性和使用安全负责.6。
4.2 负责对本单位在用吊具索具的日常管理工作。
6.4。
3 负责对本单位使用吊具索具人员的日常安全教育和安全管理工作.7 管理程序7。
1 采购7.1。
1 吊具索具采购实行准入制度,凡是进入钢管公司采购、招标程序的吊具索具供应商必须提供企业生产资质、生产业绩、相关类型的产品同批次经地市级以上技术监督管理部门提供的质检报告,以及企业内部质保体系。
7.1.2 由集团公司物流中心、生产部、检验部门组成审核小组,负责对供货方的企业生产资质、生产业绩、质检报告以及质保体系进行审核,经审核合格后,由生产部批准,方可进入采购、招标程序。

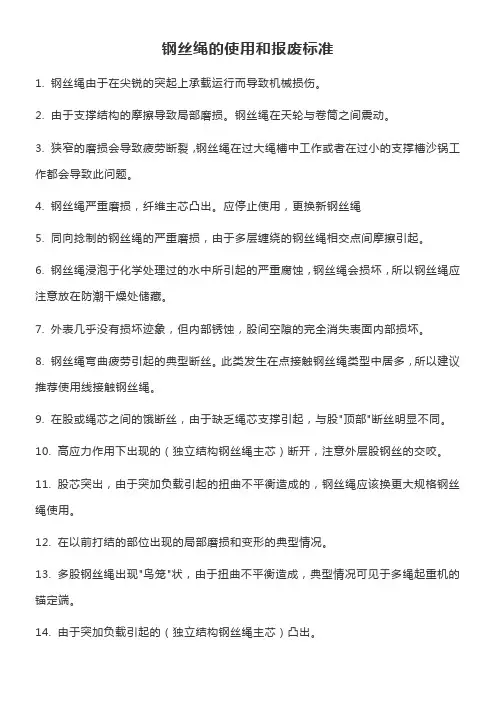

钢丝绳的使用和报废标准HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】钢丝绳的使用和报废标准1. 钢丝绳由于在尖锐的突起上承载运行而导致机械损伤。
2. 由于支撑结构的摩擦导致局部磨损。
钢丝绳在天轮与卷筒之间震动。
3. 狭窄的磨损会导致疲劳断裂,钢丝绳在过大绳槽中工作或者在过小的支撑槽沙锅工作都会导致此问题。
4. 钢丝绳严重磨损,纤维主芯凸出。
应停止使用,更换新钢丝绳5. 同向捻制的钢丝绳的严重磨损,由于多层缠绕的钢丝绳相交点间摩擦引起。
6. 钢丝绳浸泡于化学处理过的水中所引起的严重腐蚀,钢丝绳会损坏,所以钢丝绳应注意放在防潮干燥处储藏。
7. 外表几乎没有损坏迹象,但内部锈蚀,股间空隙的完全消失表面内部损坏。
8. 钢丝绳弯曲疲劳引起的典型断丝。
此类发生在点接触钢丝绳类型中居多,所以建议推荐使用线接触钢丝绳。
9. 在股或绳芯之间的饿断丝,由于缺乏绳芯支撑引起,与股"顶部"断丝明显不同。
10. 高应力作用下出现的(独立结构钢丝绳主芯)断开,注意外层股钢丝的交咬。
11. 股芯突出,由于突加负载引起的扭曲不平衡造成的,钢丝绳应该换更大规格钢丝绳使用。
12. 在以前打结的部位出现的局部磨损和变形的典型情况。
13. 多股钢丝绳出现"鸟笼"状,由于扭曲不平衡造成,典型情况可见于多绳起重机的锚定端。
14. 由于突加负载引起的(独立结构钢丝绳主芯)凸出。
15. 明显磨损及严重的内部锈蚀。
在此例中,高拉力,磨擦和腐蚀性环境并存。
起重机械安全规程》对钢丝绳的报废规定:钢丝绳是否报废,主要依据钢绳断丝程度和一些其它条件:1.起重机械钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10%。
如绳6×19=114丝,当断丝数达12丝时即应报废更新,如绳 6 × 37=222丝,当断丝数达22丝时即应报废更新。
对于由粗细丝组成的钢丝绳,断丝数的计算是细丝一根算一根,粗丝一根算1.7根。
钢丝绳的使用和报废标准1. 钢丝绳由于在尖锐的突起上承载运行而导致机械损伤。
2. 由于支撑结构的摩擦导致局部磨损。
钢丝绳在天轮与卷筒之间震动。
3. 狭窄的磨损会导致疲劳断裂,钢丝绳在过大绳槽中工作或者在过小的支撑槽沙锅工作都会导致此问题。
4. 钢丝绳严重磨损,纤维主芯凸出。
应停止使用,更换新钢丝绳5. 同向捻制的钢丝绳的严重磨损,由于多层缠绕的钢丝绳相交点间摩擦引起。
6. 钢丝绳浸泡于化学处理过的水中所引起的严重腐蚀,钢丝绳会损坏,所以钢丝绳应注意放在防潮干燥处储藏。
7. 外表几乎没有损坏迹象,但内部锈蚀,股间空隙的完全消失表面内部损坏。
8. 钢丝绳弯曲疲劳引起的典型断丝。
此类发生在点接触钢丝绳类型中居多,所以建议推荐使用线接触钢丝绳。
9. 在股或绳芯之间的饿断丝,由于缺乏绳芯支撑引起,与股"顶部"断丝明显不同。
10. 高应力作用下出现的(独立结构钢丝绳主芯)断开,注意外层股钢丝的交咬。
11. 股芯突出,由于突加负载引起的扭曲不平衡造成的,钢丝绳应该换更大规格钢丝绳使用。
12. 在以前打结的部位出现的局部磨损和变形的典型情况。
13. 多股钢丝绳出现"鸟笼"状,由于扭曲不平衡造成,典型情况可见于多绳起重机的锚定端。
14. 由于突加负载引起的(独立结构钢丝绳主芯)凸出。
15. 明显磨损及严重的内部锈蚀。
在此例中,高拉力,磨擦和腐蚀性环境并存。
起重机械安全规程》对钢丝绳的报废规定:钢丝绳是否报废,主要依据钢绳断丝程度和一些其它条件:?1.起重机械钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10%。
如绳6×19=114丝,当断丝数达12丝时即应报废更新,如绳6 ×37=222丝,当断丝数达22丝时即应报废更新。
对于由粗细丝组成的钢丝绳,断丝数的计算是细丝一根算一根,粗丝一根算1.7根。
2.钢丝径向磨损或腐蚀量超过原直径的40%则应报废,当不到40%时,可按规定折减断丝数报废。
起重机械用钢丝绳检验和报废实用规范GB/T5972-2006/ISO4309:19901 范围a)本标准规定了钢丝绳检验和报废的一般原则,本标准适用于下列起重机:b)钢索及门式缆索起重机c)悬臂起重机d)甲板式起重机e)桅杆及牵索式桅杆式起重机f)斜撑桅杆式起重机g)浮式起重机h)桥式起重机i)门式或半门式起重机j)门座或半门座起重机k)铁路起重机l)塔式起重机这些起重机可用吊钩、抓斗、电磁盘、料桶、铲斗、集装箱专用吊具、堆垛叉等作业,并可以手动、机动、电动或液压操纵。
本标准也适用于钢丝绳电动葫芦。
本标准所涉及的起重机词汇可参照ISO 4306-1;本标准所涉及到的机构分级可参照ISO 4301-1。
2 术语和定义下列术语和定义适用于本标准2.1钢丝绳芯支撑钢丝绳外部绳股的部分。
在6股钢丝绳和8股钢丝绳的结构中绳芯库用一根天然或人造纤维绳、一根钢丝绳股或若干根钢丝绳股(呈螺旋形拧成单根较细的钢丝绳)制成。
2.2卷筒上换层部分钢丝绳由于卷筒槽型或底层钢丝绳外型的作用,钢丝绳由一圈绕到另一圈而改变其正常轨迹的绳段。
2.3钢丝绳的检验记录由起重设备用户作的记录,附录B给出了典型示例。
2.4间隙存在于绳股中的各钢丝绳之间或钢丝绳中同层的各绳股之间的间隙。
2.5接触点各绳股之间的接触部分,接触部位的钢丝绳可能因无绳股间隙而出现断裂。
2.6卷筒上的钢丝绳多层缠绕钢丝绳在卷筒上连续缠绕形成了多个层面(此多层缠绕为螺旋型或平行型,后者指钢丝绳由一层绕至另一层的缠绕型式与卷筒上钢丝绳在固定处的缠绕型式一致)。
2.7同向捻钢丝绳中绳股的捻向与外层钢丝的捻向相同。
2.8捻距由各股形成的螺距。
2.9多层股绳由若干层绳股缠绕形成的钢丝绳,如果一层或多层绳股缠绕方向与外部绳股的方向相反,则可减小钢丝绳的旋转特性;如果所有绳股缠绕方向相同,则无此优点。
2.10交互捻钢丝绳中绳股的捻向与其外层钢丝的捻向相反。
2.11卷盘用于运输包装时,缠绕钢丝绳的可转到件,可为木制或钢结构,根据缠绕钢丝绳的质量而定。
起重机安全管理之吊具索具、检验、报废标准及安全管理制度1 目的为加强公司吊具索具安全管理工作,规范吊具索具采购、自制、使用、检验、安全管理程序。
吊具索具属起重机械作业必备的工装附具,具有较大的危险性。
为加强吊具索具的安全管理,保护职工生命安全,特制定本制度。
2 适用范围本制度适用于钢管公司各直属单位。
3 引用文件《起重机械用钢丝绳检验和报废实用规范》4 术语:本制度规定的吊具索具是指在起重作业中用来提升起重物的固定和提升系统(含吊钩、钢丝绳、磁盘吊、天平、抬梁、卸扣和各种软吊带等)。
5 管理原则吊具索具管理属归口管理,规范吊具索具的采购、自制、使用、检验报废的管理程序,按照“分线管理,分级负责”的原则,落实吊具索具相关的安全管理职责。
6 管理职责6.1 物流中心6.1.1 负责公司吊具索具采购供应的安全管理工作。
6.1.2 组织相关单位对吊具索具供应商供货能力、生产资质的认定审查。
6.2 检验部门6.2.1 参与对外购吊具索具供应商供货能力、生产资质的认定审查。
6.2.2 负责集团公司自制吊具索具质量控制工作。
6.2.3 负责外购吊具索具入库过程中的质量检查。
6.3 生产部6.3.1 负责公司在用吊具索具的安全监督管理工作。
6.3.2 负责对外购吊具索具供应商供货资格的认定、审批。
6.3.3 组织对外供特殊吊具索具的试用、认定工作。
6.4 使用单位6.4.1 负责落实本单位吊具索具安全管理职责,对吊具索具的本质安全性和使用安全负责。
6.4.2 负责对本单位在用吊具索具的日常管理工作。
6.4.3 负责对本单位使用吊具索具人员的日常安全教育和安全管理工作。
7 管理程序7.1 采购7.1.1 吊具索具采购实行准入制度,凡是进入钢管公司采购、招标程序的吊具索具供应商必须提供企业生产资质、生产业绩、相关类型的产品同批次经地市级以上技术监督管理部门提供的质检报告,以及企业内部质保体系。
7.1.2 由集团公司物流中心、生产部、检验部门组成审核小组,负责对供货方的企业生产资质、生产业绩、质检报告以及质保体系进行审核,经审核合格后,由生产部批准,方可进入采购、招标程序。
起重机械用钢丝绳检验和报废实用规范GB/T5972-2006/ISO4309:19901 范围a)本标准规定了钢丝绳检验和报废的一般原则,本标准适用于下列起重机:b)钢索及门式缆索起重机c)悬臂起重机d)甲板式起重机e)桅杆及牵索式桅杆式起重机f)斜撑桅杆式起重机g)浮式起重机h)桥式起重机i)门式或半门式起重机j)门座或半门座起重机k)铁路起重机l)塔式起重机这些起重机可用吊钩、抓斗、电磁盘、料桶、铲斗、集装箱专用吊具、堆垛叉等作业,并可以手动、机动、电动或液压操纵。
本标准也适用于钢丝绳电动葫芦。
本标准所涉及的起重机词汇可参照ISO 4306-1;本标准所涉及到的机构分级可参照ISO 4301-1。
2 术语和定义下列术语和定义适用于本标准2.1钢丝绳芯支撑钢丝绳外部绳股的部分。
在6股钢丝绳和8股钢丝绳的结构中绳芯库用一根天然或人造纤维绳、一根钢丝绳股或若干根钢丝绳股(呈螺旋形拧成单根较细的钢丝绳)制成。
2.2卷筒上换层部分钢丝绳由于卷筒槽型或底层钢丝绳外型的作用,钢丝绳由一圈绕到另一圈而改变其正常轨迹的绳段。
2.3钢丝绳的检验记录由起重设备用户作的记录,附录B给出了典型示例。
2.4间隙存在于绳股中的各钢丝绳之间或钢丝绳中同层的各绳股之间的间隙。
2.5接触点各绳股之间的接触部分,接触部位的钢丝绳可能因无绳股间隙而出现断裂。
2.6卷筒上的钢丝绳多层缠绕钢丝绳在卷筒上连续缠绕形成了多个层面(此多层缠绕为螺旋型或平行型,后者指钢丝绳由一层绕至另一层的缠绕型式与卷筒上钢丝绳在固定处的缠绕型式一致)。
2.7同向捻钢丝绳中绳股的捻向与外层钢丝的捻向相同。
2.8捻距由各股形成的螺距。
2.9多层股绳由若干层绳股缠绕形成的钢丝绳,如果一层或多层绳股缠绕方向与外部绳股的方向相反,则可减小钢丝绳的旋转特性;如果所有绳股缠绕方向相同,则无此优点。
2.10交互捻钢丝绳中绳股的捻向与其外层钢丝的捻向相反。
2.11卷盘用于运输包装时,缠绕钢丝绳的可转到件,可为木制或钢结构,根据缠绕钢丝绳的质量而定。
GBT5972起重机械用钢丝绳检验和报废实用规范一、引言起重机械在现代工业生产中起着重要的作用,而钢丝绳作为起重机械的核心部件之一,其安全性能的保证对于工作人员的人身安全和生产效率具有至关重要的意义。
本文将介绍GBT5972钢丝绳的检验和报废实用规范,以确保起重机械的安全运行。
二、数量和结构(一)数量GBT5972钢丝绳的数量应满足起重机械的使用需求,并根据不同工况和使用要求进行合理设计和配置。
(二)结构GBT5972钢丝绳一般由钢丝绳芯和钢丝绳层组成,其中钢丝绳芯为内部支撑结构,钢丝绳层起到保护和承载的作用。
钢丝绳的结构应符合GBT5972标准规定的要求。
三、材料和制造工艺(一)材料GBT5972钢丝绳应选用高强度、耐腐蚀的合金钢材料,以满足起重机械在不同工作环境下的使用要求。
(二)制造工艺GBT5972钢丝绳的制造工艺应符合国家相关标准,并在每个环节都进行严格把控,从原材料的选取到绳芯和绳层的制造,确保钢丝绳的质量和安全性能。
四、检验方法(一)入库检验钢丝绳入库时,应进行材料的检验,包括外观质量、尺寸和力学性能等方面的指标。
(二)表面检验钢丝绳在使用过程中,应进行定期的表面检验,主要包括外观质量、断丝和锈蚀等方面,以判断钢丝绳是否存在外部损伤。
(三)内部检验钢丝绳的内部检验是判断其使用寿命和安全性能的重要手段。
通过超声波或磁粉检测等方法,可以检测钢丝绳内部是否存在断丝、绳芯腐蚀和疲劳等问题。
五、报废标准根据GBT5972标准规定,以下情况下的钢丝绳应当予以报废处理:(一)磨损或疲劳超过承载能力的30%;(二)断丝数量达到一定标准;(三)严重腐蚀或锈蚀;(四)内部存在显著缺陷或损伤。
六、预防措施为了延长钢丝绳的使用寿命和保障安全,需采取以下预防措施:(一)定期检查和维护钢丝绳,如及时清除表面污垢、润滑和调整绳长等;(二)正确使用起重机械,避免过载和超额工作;(三)储存和使用钢丝绳时要避免与酸、碱等有害物质接触;(四)操作人员要经过专业培训,掌握起重机械和钢丝绳的正确使用方法。
GBT5972起重机械用钢丝绳检验和报废实用规范一、引言起重机械用钢丝绳作为一种重要的起重工具,在各类工业领域中发挥着关键作用。
为了确保起重机械的运行安全,保障工作人员和财产的安全,GBT5972起重机械用钢丝绳检验和报废实用规范应运而生。
本文将介绍这一规范的要求和实施细则。
二、起重机械用钢丝绳的检验1.钢丝绳检验的目的钢丝绳检验的目的在于判定钢丝绳是否符合正常使用要求,以及对钢丝绳的质量状况进行评估。
检验的结果将决定钢丝绳的使用寿命和是否需要报废。
2.钢丝绳检验的依据GBT5972规范对钢丝绳的检验依据包括但不限于以下几个方面: - 钢丝绳的国家标准和机械设备安全规范- 钢丝绳的制造商提供的技术要求和质量保证书- 钢丝绳的使用现场情况和工作环境3.钢丝绳检验的方法和步骤钢丝绳的检验应在经过特定的方法和步骤来完成。
常见的检验方法包括外观检查、直径测量、撞击试验、拉伸试验等。
4.钢丝绳检验的周期性钢丝绳的检验应按照一定的周期性进行,以确保钢丝绳在使用过程中始终处于良好状态。
具体的周期性要求应根据钢丝绳的使用频率和工作环境来确定。
三、起重机械用钢丝绳的报废标准1.报废标准的目的钢丝绳的报废标准旨在确保起重机械用钢丝绳在达到使用寿命后及时报废,以避免发生意外事故和经济损失。
2.报废标准的依据钢丝绳的报废标准应根据GBT5972规范以及国家相关法律法规进行制定。
其中包括钢丝绳的磨损程度、断丝情况、变形和腐蚀等指标。
3.报废标准的判定高质量的钢丝绳检验和报废标准应采用专业的检验方法和设备进行判定,以确保结果的准确性和可靠性。
四、起重机械用钢丝绳检验和报废实施细则1.组织实施检验和报废负责钢丝绳检验和报废的机构或人员应具备相应的资质和专业知识。
他们应根据GBT5972规范的要求,组织实施钢丝绳的检验和报废工作。
2.建立记录和档案钢丝绳的检验和报废过程应建立详细的记录和档案,包括钢丝绳的基本信息、检验结果、报废原因和日期等。
钢丝绳的使用和报废标准1. 钢丝绳由于在尖锐的突起上承载运行而导致机械损伤。
2. 由于支撑结构的摩擦导致局部磨损。
钢丝绳在天轮与卷筒之间震动。
3. 狭窄的磨损会导致疲劳断裂,钢丝绳在过大绳槽中工作或者在过小的支撑槽沙锅工作都会导致此问题。
4. 钢丝绳严重磨损,纤维主芯凸出。
应停止使用,更换新钢丝绳5. 同向捻制的钢丝绳的严重磨损,由于多层缠绕的钢丝绳相交点间摩擦引起。
6. 钢丝绳浸泡于化学处理过的水中所引起的严重腐蚀,钢丝绳会损坏,所以钢丝绳应注意放在防潮干燥处储藏。
7. 外表几乎没有损坏迹象,但内部锈蚀,股间空隙的完全消失表面内部损坏。
8. 钢丝绳弯曲疲劳引起的典型断丝。
此类发生在点接触钢丝绳类型中居多,所以建议推荐使用线接触钢丝绳。
9. 在股或绳芯之间的饿断丝,由于缺乏绳芯支撑引起,与股"顶部"断丝明显不同。
10. 高应力作用下出现的(独立结构钢丝绳主芯)断开,注意外层股钢丝的交咬。
11. 股芯突出,由于突加负载引起的扭曲不平衡造成的,钢丝绳应该换更大规格钢丝绳使用。
12. 在以前打结的部位出现的局部磨损和变形的典型情况。
13. 多股钢丝绳出现"鸟笼"状,由于扭曲不平衡造成,典型情况可见于多绳起重机的锚定端。
14. 由于突加负载引起的(独立结构钢丝绳主芯)凸出。
15. 明显磨损及严重的内部锈蚀。
在此例中,高拉力,磨擦和腐蚀性环境并存。
《起重机械安全规程》对钢丝绳的报废规定钢丝绳是否报废,主要依据钢绳断丝程度和一些其它条件:1.起重机械钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10%。
如绳6×19=114丝,当断丝数达12丝时即应报废更新,如绳 6 × 37=222丝,当断丝数达22丝时即应报废更新。
对于由粗细丝组成的钢丝绳,断丝数的计算是细丝一根算一根,粗丝一根算1.7根。
2.钢丝径向磨损或腐蚀量超过原直径的40%则应报废,当不到40%时,可按规定折减断丝数报废。
