西门子S7-300教程
- 格式:ppt
- 大小:3.03 MB
- 文档页数:35
一、S7-300初始化尽量使用window2000,Windows XP。

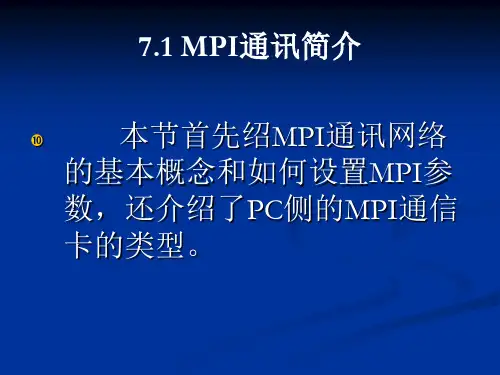

STEP7V52或以上版本1.2 通信1、设置通信`设置或添加PC Adapter(MPI), Property 按钮Local Connection 属性页COM 1 19200,注意一般连接到计算机的串行口1。
其他参数不需要设置,注意选择PC Adapter,不要有其他的,例如pc/ppi。
1.3 硬件组态2、新建工程在SIMATIC Manager中新建工程,也可以通过wizard向导建立。
选中右边的工程名,Insert Station SIMATIC 300。
双击Hardware,从而进入HW CONFIG窗口。
Option>Insert NEW GSE文件。
把MM420, ET200等GSD文件加入。
在hw config,如图所示,插入RAC-300机架。
选中机架第二栏,双击CPU-300>CPU313C-2DP,注意准确的编号。
默认地址2。
双击DP,选择Property按钮。
选择NEW,选择1.5MBPS,如果出现警告,可以选择187kpbs。
依次在SLOT 1,2,3位置插入其他模块。
0 电源模块S7-300DI 地址:256-263DO 地址:256-259选中DP线,然后双击ET200S,如图所示,插入ET200S.选择,依次在SLOT 1,2,3位置插入其他模块。
6ES7 138-4CA00-0AA0 PM-E DC24V6ES7 134-4GB50-0AB0 2AI I 2DMU地址I address264-2676ES7 134-4JB50-0AB0 2AI RTD地址I address268-271插入MM420选择4PKW, 2PZD (PPO1)2AX地址I address 280-283 Q address 268-271全部保存1.4 下装硬件组态并检测在SIMATIC Manager中,选择工程,选择PLC>Clear/Reset,可以清除原来的配置信息。
PLC概述.................................................................................................................. 1一、可编程控制器的产生及定义.............................................................................. 1二、可编程控制器的分类及特点.............................................................................. 1三、可编程控制器的应用.......................................................................................... 3四、PLC控制系统的分类 ......................................................................................... 4可编程控制器原理...................................................................................................... 52.1 PLC的组成与基本结构................................................................................. 5第三章SIMATIC S7-300 PLC系统特性及硬件构成........................................... 11用户程序由组织块(OB)、功能块(FB,FC)、数据块(DB)构成.................... 13第四章编程语言.................................................................................................. 20PLC概述一、可编程控制器的产生及定义①1969年美国数字设备公司(DEC)研制出世界第一台可编程控制器,并成功地应用在美国通用汽车公司(GM)的生产线上。
SIMATIC S7-300新手入门指南订货号 6ZB5310-0NC27-0BA0版本 04/2007A5E01094751-01目录1欢迎 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22准备 PC. . . . . . . . . . . . . . . . . . . . . . . . . . . . .63安装硬件并为其接线. . . . . . . . . . . . . . . . . . . . . . . 103.1需要哪些组件?. . . . . . . . . . . . . . . . . . . . . . . . . 113.2安装组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . 123.3为组件接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 143.4调试硬件 . . . . . . . . . . . . . . . . . . . . . . . . . . . 214在 STEP 7 Lite 中组态控制. . . . . . . . . . . . . . . . . . . . 264.1什么是 STEP 7 Lite 项目?. . . . . . . . . . . . . . . . . . . . 274.2打开 STEP 7 Lite 项目. . . . . . . . . . . . . . . . . . . . . . 284.3复制 STEP 7 Lite 中的模块组态 . . . . . . . . . . . . . . . . . . 294.4在 PC 和 CPU 312C 之间建立在线连接. . . . . . . . . . . . . . . . 354.5下载并检查 CPU 312C 的模块组态. . . . . . . . . . . . . . . . . . 365打开 PC 上的程序. . . . . . . . . . . . . . . . . . . . . . . . 405.1什么是程序?. . . . . . . . . . . . . . . . . . . . . . . . . . 415.2打开程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . 426执行测试运行. . . . . . . . . . . . . . . . . . . . . . . . . . 446.1将项目下载到 CPU 312C. . . . . . . . . . . . . . . . . . . . . . 456.2开始测试运行. . . . . . . . . . . . . . . . . . . . . . . . . . 467祝贺您 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 508其它信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 528.1诊断 / 校正错误 . . . . . . . . . . . . . . . . . . . . . . . . 538.2其它文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . 548.3SIMATIC 技术支持. . . . . . . . . . . . . . . . . . . . . . . . 5611欢迎23欢迎阅读《S7-300 新手入门指南》。
SIMATIC S7-300新手入门指南订货号 6ZB5310-0NC27-0BA0版本 04/2007A5E01094751-01目录1欢迎 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22准备 PC. . . . . . . . . . . . . . . . . . . . . . . . . . . . .63安装硬件并为其接线. . . . . . . . . . . . . . . . . . . . . . . 103.1需要哪些组件?. . . . . . . . . . . . . . . . . . . . . . . . . 113.2安装组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . 123.3为组件接线. . . . . . . . . . . . . . . . . . . . . . . . . . . 143.4调试硬件 . . . . . . . . . . . . . . . . . . . . . . . . . . . 214在 STEP 7 Lite 中组态控制. . . . . . . . . . . . . . . . . . . . 264.1什么是 STEP 7 Lite 项目?. . . . . . . . . . . . . . . . . . . . 274.2打开 STEP 7 Lite 项目. . . . . . . . . . . . . . . . . . . . . . 284.3复制 STEP 7 Lite 中的模块组态 . . . . . . . . . . . . . . . . . . 294.4在 PC 和 CPU 312C 之间建立在线连接. . . . . . . . . . . . . . . . 354.5下载并检查 CPU 312C 的模块组态. . . . . . . . . . . . . . . . . . 365打开 PC 上的程序. . . . . . . . . . . . . . . . . . . . . . . . 405.1什么是程序?. . . . . . . . . . . . . . . . . . . . . . . . . . 415.2打开程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . 426执行测试运行. . . . . . . . . . . . . . . . . . . . . . . . . . 446.1将项目下载到 CPU 312C. . . . . . . . . . . . . . . . . . . . . . 456.2开始测试运行. . . . . . . . . . . . . . . . . . . . . . . . . . 467祝贺您 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 508其它信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 528.1诊断 / 校正错误 . . . . . . . . . . . . . . . . . . . . . . . . 538.2其它文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . 548.3SIMATIC 技术支持. . . . . . . . . . . . . . . . . . . . . . . . 5611欢迎23欢迎阅读《S7-300 新手入门指南》。
第三章西门子PLC的指令系统3.1 S7-300/400的编程语言3.1.1 PLC编程语言的国际标准IEC 61131是PLC的国际标准,1992~1995年发布了IEC 61131标准中的1~4部分,我国在1995年11月发布了GB/T 15969-1/2/3/4(等同于IEC 61131-1/2/3/4)。
IEC 61131-3广泛地应用PLC、DCS和工控机、―软件PLC‖、数控系统、RTU等产品。
定义了5种编程语言1) 指令表IL(Instruction list):西门子称为语句表STL。
2) 结构文本ST(Structured text):西门子称为结构化控制语言(SCL)。
3) 梯形图LD(Ladder diagram):西门子简称为LAD。
4) 功能块图FBD (Function block diagram):标准中称为功能方框图语言。
5) 顺序功能图SFC(Sequential function chart):对应于西门子的S7 Graph。
3.1.2 STEP 7中的编程语言梯形图、语句表和功能块图是3种基本编程语言,可以相互转换。
1.顺序功能图(SFC) :STEP 7中的S7 Graph2.梯形图(LAD):直观易懂,适合于数字量逻辑控制。
―能流‖(Power flow)与程序执行的方向。
3. 语句表(STL):功能比梯形图或功能块图强。
4.功能块图(FBD):―LOGO!‖系列微型PLC使用功能块图编程。
5.结构文本(ST):STEP 7的S7 SCL(结构化控制语言)符合EN 61131-3标准。
SCL适合于复杂的公式计算、复杂的计算任务和最优化算法,或管理大量的数据等。
6.S7 HiGraph 编程语言图形编程语言S7 HiGraph 属于可选软件包,它用状态图(state graphs)来描述异步、非顺序过程的编程语言。
7.S7 CFC 编程语言可选软件包CFC(Continuous Function Chart,连续功能图)用图形方式连接程序库中以块的形式提供的各种功能。
第一章 S7-300/400的基本结构1、 S7-300/400属于模块式PLC,主要由机架、CPU模块、信号模块、功能模块、接口模块、通信处理器、电源模块和编程设备(工程师、操作员站和操作屏)组成。
图1-1 PLC控制系统示意图PLC的主要生产厂家:德国的西门子(Siemens)公司,美国Rockwell公司所属的AB公司,GE-Fanuc公司,法国的施耐德(Schneider)公司,日本的三菱和欧姆龙(OMRON)公司。
PLC的工作过程表1-1 逻辑运算关系表与或非Q4.0=I0.0*I0.1 Q4.1 = I0.2+I0.3 Q4.2 =/I0.4I0.0 I0.1 Q4.0 I0.2 I0.3 Q4.1 I0.4 Q4.20 0 0 0 0 0 0 10 1 0 0 1 1 1 01 0 0 1 0 11 1 1 1 1 1在CPU模块上有存储器(用来存放系统程序、用户程序、逻辑变量和其它一些信息),包括ROM和RAM。
可通过扩展槽扩展用户RAM。
l RAM:主程序区OB1+子程序区(FB、FCB、定时中断块等)断电时由锂电池供电(几年)以免RAM 中信息丢失。
锂电池电压< 规定值,灯报警,换电池(期间靠电容充电几分钟)。
l PLC采用循环执行用户程序的方式。
OB1是用于循环处理的组织块(主程序),它可以调用别的逻辑块,或被中断程序(组织块)中断。
在起动完成后,不断地循环调用OB1,在OB1中可以调用其它逻辑块(FB, SFB, FC或SFC)。
循环程序处理过程可以被某些事件中断。
在循环程序处理过程中,CPU并不直接访问I/O模块中的输入地址区和输出地址区,而是访问CPU内部的输入/输出过程映像区。
批量输入、批量输出。
梯形图中Q4.0的线圈(称为内部线圈)―通电‖时,对应的输出过程映像位为1状态。
信号经输出模块隔离和功率放大后,继电器型输出模块中对应的硬件继电器的线圈(外部线圈)通电,其常开触点闭合,使外部负载通电工作。
