管道间距规定

1、管与管及与建筑构件之间的最小净距2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

给水与回水立管之间距离：当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。

立管距墙尺寸与单立管安装时相同，管径≤DN32时，两立管中心距为80mm；管径≥DN40时，两立管中心距为130mm。

10、建筑排水塑料管道距墙尺寸设置于室内的雨、污水立管离墙净距宜为20mm~50mm。

室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mm。

室内管道和墙的距离1.给水管道：（1）水平干管与墙（地沟壁）距离100mm，与梁、柱、设备等的净距为50mm。

与排水管道平行的水平净距不小于500mm，与排水管道交叉时，垂直净距不小于150mm，当与暖气管道等热力管道同时铺设时，应按暖气管道靠墙净距来定: （2）立管与墙面的净距H为：当DN<=32mm时，H>=25mm，32mm<DN<=50mm时，H>=35mm，65mm<=DN<100mm时，H=50mm，100mm<DN<=150mm时，H=60mm:（3）支管距墙面的净距一般为25mm（DN<=25mm）（4）水表外壳距墙净距为10-30mm2.排水管道：（1）立管中心距墙面间距最小值H为：（4）DN=50mm时，H=50，（5）DN=75mm时，H=70mm，（6）DN=100mm时，H=80mm，（7）DN=125mm时，H=90mm，（8）DN=150mm时，H=90mm，（9）DN=200mm时，H<=130（10）（2）水品横管中心倒楼板底的间距不得大于300mm（3）横管清扫口和与其垂直的墙面距离不得小于200mm3.室内采暖管道（1）送水水平干管中心距墙面不小于100mm，回水水平干中心距墙面不小于70mm（2）垂直干管中心距墙面不小于100mm（3）立支管中心距墙50mm，双立管管之间间距80mm（4）水平干管在天棚内铺设时应距外墙1-1.5m并做好保温绝热，在室内半通行地沟中铺设时绝热层与地沟壁净距不小于100mmDe110管中心距墙面的距离为150，如果留100安装不方便。

镀锌钢管顶管间距要求规范最新
镀锌钢管顶管间距的最新要求如下：
1、镀锌钢管的顶管间距应根据管道的材质、直径、壁厚、使用条件等因素进行合理确定。

一般情况下，水平管道顶管间距不应大于管道直径的10倍，垂直管道顶管间距不应大于管道直径的15倍。

2、钢管顶管间距应根据钢管的直径和管道的类型确定。

一般情况下，钢管的直径越大，顶管间距应越大。

3、对于通风管道，顶管间距应满足通风要求，并且不得超过规定的最大距离。

4、对于给水管道和排水管道，顶管间距应满足管道的安装要求，并且不得超过规定的最大距离。

5、钢管顶管间距应满足安全要求，防止钢管弯曲或产生其他形变。

6、钢管顶管间距应满足建筑结构和管道系统的设计要求，并与其他管道和设备的间距保持合理。

中华人民共和国石油天然气管道保护法中华人民共和国主席令（第三十号）第三十二条在穿越河流的管道线路中心线两侧各五百米地域范围内，禁止抛锚、拖锚、挖砂、挖泥、采石、水下爆破。

但是，在保障管道安全的条件下，为防洪和航道通畅而进行的养护疏浚作业除外。

第三十三条在管道专用隧道中心线两侧各一千米地域范围内，除本条第二款规定的情形外，禁止采石、采矿、爆破。

在前款规定的地域范围内，因修建铁路、公路、水利工程等公共工程，确需实施采石、爆破作业的，应当经管道所在地县级人民政府主管管道保护工作的部门批准，并采取必要的安全防护措施，方可实施。

第三十五条进行下列施工作业，施工单位应当向管道所在地县级人民政府主管管道保护工作的部门提出申请：（一）穿跨越管道的施工作业；（二）在管道线路中心线两侧各五米至五十米和本法第五十八条第一项所列管道附属设施周边一百米地域范围内，新建、改建、扩建铁路、公路、河渠，架设电力线路，埋设地下电缆、光缆，设置安全接地体、避雷接地体；（三）在管道线路中心线两侧各二百米和本法第五十八条第一项所列管道附属设施周边五百米地域范围内，进行爆破、地震法勘探或者工程挖掘、工程钻探、采矿。

国家安全生产监督管理总局令第43号《危险化学品输送管道安全管理规定》第二十一条在危险化学品管道及其附属设施外缘两侧各5米地域范围内，管道单位发现下列危害管道安全运行的行为的，应当及时予以制止，无法处置时应当向当地安全生产监督管理部门报告：(一)种植乔木、灌木、藤类、芦苇、竹子或者其他根系深达管道埋设部位可能损坏管道防腐层的深根植物；(二)取土、采石、用火、堆放重物、排放腐蚀性物质、使用机械工具进行挖掘施工、工程钻探；(三)挖塘、修渠、修晒场、修建水产养殖场、建温室、建家畜棚圈、建房以及修建其他建(构)筑物。

第二十二条在危险化学品管道中心线两侧及危险化学品管道附属设施外缘两侧5米外的周边范围内，管道单位发现下列建(构)筑物与管道线路、管道附属设施的距离不符合国家标准、行业标准要求的，应当及时向当地安全生产监督管理部门报告：(一)居民小区、学校、医院、餐饮娱乐场所、车站、商场等人口密集的建筑物；(二)加油站、加气站、储油罐、储气罐等易燃易爆物品的生产、经营、存储场所；(三)变电站、配电站、供水站等公用设施。

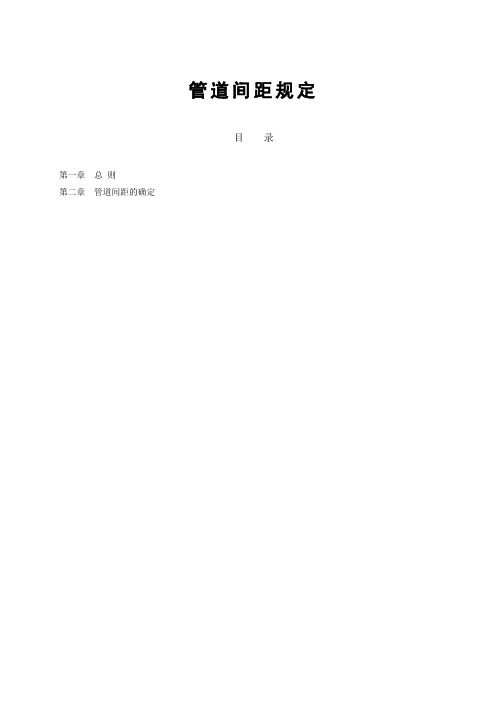

管道间距规定目录第一章总则第二章管道间距的确定第一章总则第1.0.1条本规定适用于石油化工生产及其附属装置中并排布置的金属管道间距的确定。

第二章管道间距的确定第2.0.1条无法兰不保温管道外表面间净距不小于50mm，无法兰的保温、保冷管道的隔热层外表面间距不小于80mm，无法兰不保温管道间距按表1-1选用。

第2.0.2条有法兰管道的法兰外缘与无法兰不保温管道的外表面间净距不小于50mm，其管道间距按表1-2选用。

第2.0.3条有法兰管道的法兰外缘与管道隔热层外表面及法兰隔热层外表面与不保温管道外表面的间距不小于50mm，其管道间距按表1-3选用。

第2.0.4条法兰相错的保温管道，法兰隔热层外表面距管道隔热层外表面间距不小于50mm，其管道间距按表1-4选用。

第2.0.5条法兰相错的管道按大管道上有法兰，小管道上无法兰考虑。

第2.0.6条不同等级法兰相错的管道，按低等级大管径有法兰和高等级小管径有法兰两种情况分别考虑，取其管间距的较大值。

第 2.0.7条管道外表面距管架横梁端部不小于110mm。

管道法兰外缘距管架支柱表面及墙面不小于100mm。

其相应管中心距按表1-5选用。

第2.0.8条并排管道上安装带手轮的阀门时，管道间距除考虑法兰大小及其净距外，还应考虑手轮外缘净距应保持80-100mm，并取两者中较大值。

第2.0.9条管沟内管道间距，按以上规定净距再增加50mm。

表1-1 无法兰不保温管道间距 单位：mmDN 500 450 400 350 300 250 200 150 125 100 80 65 50 40 25 20 20 320 295 270 245 225 200 175 150 135 120 110 105 95 90 80 80 25 325 300 275 245 230 200 180 150 140 125 115 110 100 95 85 40 330 305 280 255 235 210 185 160 145 135 120 115 105 100 50 335 310 285 260 240 220 190 165 150 140 125 120 110 65 345 320 295 270 250 225 200 170 160 145 140 130 80 350 325 300 275 255 230 205 180 170 155 140100 365 340 315 285 270 240 220 190 180 165125 375 350 325 300 285 260 230 205 195 150 390 365 340 315 300 270 245 220 200 415 390 365 340 325 300 270 250 440 420 390 365 355 325 300 470 415 425 390 375350 485 460 435 410注：1. 管外径按SH3405-96《石油化工企业钢管尺寸系列》。

水管安装最小间距规范在日常的生活中，水管的存在是不可或缺的。

而管道的安装也是很关键的，因为一旦出现问题，修理成本也是不菲的。

为了保障水管的使用安全，水管的安装必须要遵循规范。

本文将详细讲解水管安装的最小间距规范。

一、什么是水管最小间距？水管最小间距指在水管安装时，管道与墙壁、其他管道等之间的最小距离要求。

遵守水管最小间距规范，可以保证水管的使用安全。

二、水管最小间距规范标准1. 水管与墙壁的间距要求在水管安装时，水管与墙壁的间距不得小于30mm。

这是因为水管在运行过程中会发生振动，如果水管与墙壁的距离过小，会引起管道的磨损和破损等问题。

2. 水管与其他管道的间距要求当水管与其他管道垂直交叉时，管道间距不得小于50mm。

当水管与其他管道水平交叉时，管道间距不得小于100mm。

这是因为不同的管道运行过程中会产生不同的温度和压力，如果管道间距过小，会导致管道之间相互挤压，造成管道破损。

3. 水管与电缆的间距要求水管与电缆的间距不得小于50mm。

这是因为电缆在工作时也会产生高温，如果与水管距离过小，会因为电缆温度过高而导致水管变形，并且还会破坏电缆的绝缘层。

三、遵守规范的重要性遵守水管最小间距规范能够保障水管的安全运行，避免管道的破坏和漏水等问题。

如果在安装过程中不遵守规范，很可能会引起安全隐患。

此外，根据国家的规定，对于因为未遵守规范而引起的意外事故，相关责任人将会负起相应的责任。

因此，遵守规范不仅是保障水管安全的必要条件，也是经济利益和法律责任的保障。

四、结论细心的人们在生活中通常都会遵守水管最小间距规范，这无论是对自己，还是对家庭都是安全的保障。

因此，我们要注意检查水管安装的是否符合规范。

如果不符合规范，一定要及时处理。

当然，对于不了解规范的朋友，在安装水管前，可以咨询专业人士，以确保水管安装质量和安全。

1.电力或电信、煤气、热力、给水、雨水、污水他们之间的间距有什么具体要求吗?煤气好象是70CM最小间距？各种管线在道路下的埋深，合理安排好各管线平面位置后还应合理控制各管线高程。

一般来说，从上至下管线顺序依次为电力管（沟）、电讯管（沟）、煤气管、给水管、雨水管、污水管。

电力、电讯一般设置管沟。

根据各自管线的技术要求及本地区的气候、水文特点，管线埋设一般如下：雨水管道：不小于1m；污水管道：不小于2m；给水管道：DN150～DN2000.8m～1.0mDN200～DN300 1.0m～1.5mDN400～DN500 1.5m～2.0mDN600～DN1200 2.0m～2.5m各种管线的优先原则①、压力管（自来水、煤气）避让重力管（雨、污水管），压力管上方覆土不够时，可从下方绕行。

②、同类小管径避让大管径。

③、支管避让干管。

④、软管（电力线、通讯线）避让压力管（自来水、煤气管）。

⑤、管道相互交叉时，其相互之间的垂直净距离不小于0.15m。

个别管线如电力管沟与其他管线最小垂直距离为0.5m。

给水排水管线距离的平面及立面距离①、给水管道与建筑物、铁路和其它管道的水平净距，应根据建筑物基础的结构、路面种类、卫生安全、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定，一般不得小于(左页)下表中的规定：②、给水管应设在污水管上方，且不应有接口重叠；当给水管道敷设在下方时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3m，套管两端采用防水材料封闭。

给水管道相互交叉时，其净距不应小于0.15m。

当给水管与污水管平行设置时，管外壁净距不应小于1.5m。

管道穿越河流时，可采用管桥或河底穿越等形式。

生活小区的管线综合随着居民生活的提高，人们要求住宅的配套设施都要齐全。

所以小区管线应遵循以下原则：1、在小区规划总图中，道路宽度应充分考虑管线位置，主路幅宽不小于12m。

2、要结合小区周围的城市管线分布，尽量从不同方向进入小区，减少小区主路管线数量。

综合管线各间距规范1总原则1.1大管优先，小管让大管；1.2有压管让无压管；1.3低压管避让高压管；1.4常温管让高温、低温管；1.5可弯管线让不可弯管线、分支管线让主干管线；1.6附件少的管线避让附件多的管线，安装、维护和修理空间≥500mm；1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；假如同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层；1.9当各专业管道存在大面积重叠时（如走道、核心筒等），由上到下各专业管线布置次序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10综合管线间距最小值要求：2结构专业2.1结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示；2.4设备管道假如需要穿梁，则开洞尺寸必需小于1/3梁高度，而且小于250。

开洞位置位于梁高度的中心处。

在平面的位置，位于梁跨中的1/3处。

穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5在剪力墙上穿洞时，一般对于尺寸小于300x300的洞口，不另外表示。

但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避开碰到暗柱。

现场在墙上留洞时，假如发觉洞口碰暗柱情况，需要通知结构专业进行处理；2.6在连梁上穿洞时，则开洞尺寸必需小于1/3梁高度，而且小于800；2.7结构不表示的小洞口，其他专业肯定要表示清楚，并确认无误后方可施工；2.8结构楼板上，柱帽范围不可穿洞。

3水专业3.1管线要尽量少设置弯头；3.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3除设计提升泵外，带坡度的无压水管肯定不能上翻；3.4给水引入管与排水排出管的水平净距离不得小于1m。

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

第一章总则
第1.0.1条本规定适用于石油化工生产及其附属装置中并排布置的金属管道间距的确定。

第二章管道间距的确定
第2.0.1条无法兰不保温管道外表面间净距不小于50mm，无法兰的保温、保冷管道的隔热层外表面间距不小于80mm，无法兰不保温管道间距按表1-1选用。

第2.0.2条有法兰管道的法兰外缘与无法兰不保温管道的外表面间净距不小于50mm，其管道间距按表1-2选用。

第2.0.3条有法兰管道的法兰外缘与管道隔热层外表面及法兰隔热层外表面与不保温管道外表面的间距不小于50mm，其管道间距按表1-3选用。

第2.0.4条法兰相错的保温管道，法兰隔热层外表面距管道隔热层外表面间距不小于50mm，其管道间距按表1-4选用。

第2.0.5条法兰相错的管道按大管道上有法兰，小管道上无法兰考虑。

第2.0.6条不同等级法兰相错的管道，按低等级大管径有法兰和高等级小管径有法兰两种情况分别考虑，取其管间距的较大值。

第 2.0.7条管道外表面距管架横梁端部不小于110mm。

管道法兰外缘距管架支柱表面及墙面不小于100mm。

其相应管中心距按表1-5选用。

第2.0.8条并排管道上安装带手轮的阀门时，管道间距除考虑法兰大小及其净距外，还应考虑手轮外缘净距应保持80-100mm，并取两者中较大值。

第2.0.9条管沟内管道间距，按以上规定净距再增加50mm。

SLDI 333C06-2001
表1-1 无法兰不保温管道间距单位：mm
《石油化工企业钢管尺寸系列》。

当管道需要保温时，上述间距应加保温厚度并且相应增加
80mm。

2。
