压力管道应力分析基础理论

压力管道应力分析压力管道是工业生产和生活中常见的工程结构，广泛用于输送水、油、气等介质。

管道内部由于介质压力的作用而产生应力，这些应力的分析对于管道的设计和使用安全至关重要。

本文将从压力管道的应力计算方法、应力分布特点以及应力分析的影响因素等方面进行探讨。

压力管道的应力计算方法主要有两种，即薄壁理论和薄壁理论的改进方法。

薄壁理论是指在管道内径与壁厚比较大的情况下，将管道近似看作薄壁圆筒，应力集中在内径和外径处，通过简化计算得出管道内壁和外壁的应力分布。

该方法适用于绝大部分工程中的压力管道计算。

薄壁理论的改进方法包括厚壁筒薄壁环假设、都笑横断面假设等，通过考虑管道截面的几何形状以及内外径比等因素，提高了应力计算的准确性。

压力管道的应力分布特点主要有三个方面，即轴向应力、周向应力和切向应力。

轴向应力指的是管道轴线方向上的应力，主要由管道内压力和温度差引起。

周向应力指的是管道截面圆周方向上的应力，主要由内压力引起。

切向应力指的是管道截面切线方向上的应力，主要由内压力和薄壁理论简化计算引起。

在传统理论中，管道的轴向应力和周向应力一般为正值，而切向应力为零。

压力管道的应力分析受到多个因素的影响。

首先是管道的材料特性，包括材料的弹性模量、屈服强度、塑性延伸率等。

管道的材料特性直接决定了管道的耐压能力和变形能力。

其次是管道的几何形状，包括内径、外径、壁厚等。

几何形状的不同会导致管道内外径比和界面摩擦等因素的改变，进而影响应力分布。

再次是管道的工作条件，包括温度、压力等。

不同工作条件下管道内部介质的物理性质会发生变化，进而影响管道的应力分布。

最后是管道的固定和支撑方式。

固定和支撑方式的不同会引起管道的应力集中，影响管道的安全性。

为了保证压力管道的正常运行和安全性，需要进行应力分析以及补强设计。

应力分析主要通过有限元分析和解析方法进行。

有限元分析是一种常用的计算机辅助工程分析方法，通过将管道模型离散化为有限个单元，计算每个单元的应力和变形，进而得到整个管道应力分布的方法。

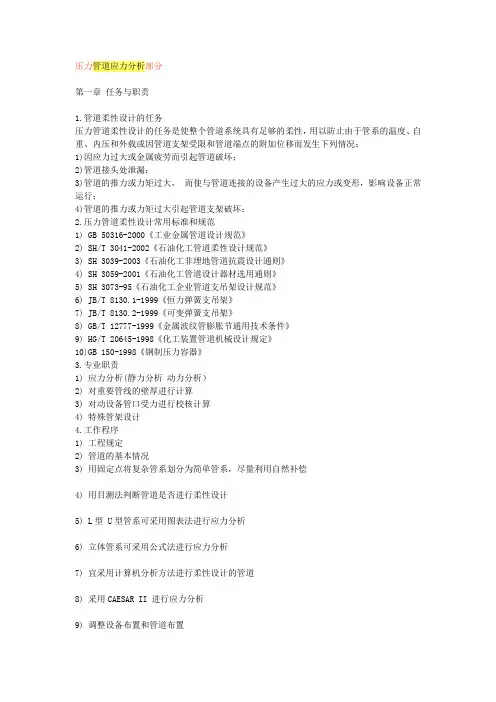

压力管道应力分析部分第一章任务与职责1.管道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况；1)因应力过大或金属疲劳而引起管道破坏；2)管道接头处泄漏；3)管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行；4)管道的推力或力矩过大引起管道支架破坏；2.压力管道柔性设计常用标准和规范1) GB 50316-2000《工业金属管道设计规范》2) SH/T 3041-2002《石油化工管道柔性设计规范》3) SH 3039-2003《石油化工非埋地管道抗震设计通则》4) SH 3059-2001《石油化工管道设计器材选用通则》5) SH 3073-95《石油化工企业管道支吊架设计规范》6) JB/T 8130.1-1999《恒力弹簧支吊架》7) JB/T 8130.2-1999《可变弹簧支吊架》8) GB/T 12777-1999《金属波纹管膨胀节通用技术条件》9) HG/T 20645-1998《化工装置管道机械设计规定》10)GB 150-1998《钢制压力容器》3.专业职责1) 应力分析(静力分析动力分析）2) 对重要管线的壁厚进行计算3) 对动设备管口受力进行校核计算4) 特殊管架设计4.工作程序1) 工程规定2) 管道的基本情况3) 用固定点将复杂管系划分为简单管系，尽量利用自然补偿4) 用目测法判断管道是否进行柔性设计5) L型 U型管系可采用图表法进行应力分析6) 立体管系可采用公式法进行应力分析7) 宜采用计算机分析方法进行柔性设计的管道8) 采用CAESAR II 进行应力分析9) 调整设备布置和管道布置10)设置、调整支吊架11)设置、调整补偿器12)评定管道应力13)评定设备接口受力14)编制设计文件15)施工现场技术服务5.工程规定1) 适用范围2) 概述3) 设计采用的标准、规范及版本4) 温度、压力等计算条件的确定5) 分析中需要考虑的荷载及计算方法6) 应用的计算软件7) 需要进行详细应力分析的管道类别8) 管道应力的安全评定条件9) 机器设备的允许受力条件（或遵循的标准）10)防止法兰泄漏的条件11)膨胀节、弹簧等特殊元件的选用要求12)业主的特殊要求13)计算中的专门问题（如摩擦力、冷紧等的处理方法）14)不同专业间的接口关系15)环境设计荷载16)其它要求第二章压力管道柔性设计1.管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。

CAESARII-管道应力分析软件（系列培训教材）管道应力分析基础理论讲义管道应力分析基础理论管道应力分析主要包括三方面内容：正确建立模型、真实地描述边界条件、正确地分析计算结果。

所谓建立模型就是将所分析管系的力学模型按一定形式离散化，简化为程序所要求的数学模型，模型的真实与否是做好应力分析的前提条件。

应力分析的根本问题就是边界条件问题，而体现在工程问题上就是约束（支架）、管口等具体问题的模拟，真实地描述这些边界条件，才能得到正确的计算结果。

要想能够熟练而正确地分析结果，首先会正确设计支吊架，有一定的相关理论知识如工程力学，流体力学，化工设备及机械等，另外需在一定时间内不断摸索，总结出规律性的问题。

第一章管道应力分析有关内容·§1.1 管道应力分析的目的进行管道应力分析的问题很多CAESARII解决的问题主要有：1、使管道各处的应力水平在规范允许的范围内。

2、使与设备相连的管口载荷符合制造商或公认的标准（如NEMASM23，API610 API617等标准）规定的受力条件。

3、使与管道相连的容器处局部应力保持在ASME第八部分许用应力范围内。

4、计算出各约束处所受的载荷。

5、确定各种工况下管道的位移。

6、解决管道动力学问题，如机械振动、水锤、地震、减压阀泄放等。

7、帮助配管设计人员对管系进行优化设计。

§1.2 管道所受应力分类1.2.1 基本应力定义轴向应力（Axial stress）：轴向应力是由作用于管道轴向力引起的平行管子轴线的正应力，：S L＝F AX/A m其中S L＝轴向应力MPaF AX＝横截面上的内力NA m＝管壁横截面积mm2=π（do2-di2)/4管道设计压力引起的轴向应力为S L＝Pdo/4t轴向力和设计压力在截面引起的应力是均布的，故此应力限制在许用应力[σ]t范围内。

弯曲应力（bending stress）：由法向量垂直于管道轴线的力矩产生的轴向正应力。

压力钢管安全鉴定的应力分析与强度计算压力钢管作为一种用于输送气体或液体的重要管道设备，其安全鉴定对于保障工业生产和人员安全至关重要。

在进行安全鉴定时，应力分析和强度计算是必不可少的步骤。

本文将针对压力钢管的应力分析和强度计算进行探讨。

一、应力分析1.1 弹性应力分析弹性应力分析通过对压力钢管所受力的计算，确定其在工作条件下的应力状态。

弹性应力可以分为轴向应力、周向应力和切向应力。

轴向应力是指压力钢管在管轴方向上受到的拉伸或压缩作用产生的应力。

其计算公式为：σz = (P * D) / (2 * t)其中，σz表示轴向应力，P表示管内的压力，D表示管道的直径，t 表示管壁的厚度。

周向应力是指在管壁厚度方向上产生的应力。

其计算公式为：σθ = (P * D) / (4 * t)切向应力是指在周向应力方向上的切应力。

其计算公式为：τ = (P * D) / (2 * t)1.2 塑性应力分析当压力钢管的应力超过弹性极限时，塑性应力开始发挥作用。

塑性应力分析需要考虑材料的屈服强度、变形硬化指数等因素。

塑性应力的计算涉及到材料的本构关系，常用的本构关系有屈服准则、应变硬化准则等。

根据材料的特性和具体情况，可以选取适合的本构关系进行计算。

二、强度计算2.1 材料的强度计算压力钢管的强度计算主要涉及材料的屈服强度和破坏强度。

屈服强度是指在材料屈服时承受的最大应力，破坏强度是指材料在极限状态下承受的最大应力。

通常采用屈服准则或破坏准则进行强度计算。

常用的屈服准则有von Mises准则、Tresca准则等，常用的破坏准则有最大应力准则、最大应变准则等。

2.2 结构的强度计算压力钢管的结构强度计算需要考虑管道本身的结构特点和外部载荷等因素。

常用的计算方法有弹性理论法、有限元法等。

弹性理论法是一种简化的计算方法，适用于结构相对简单、载荷较小的情况。

有限元法是一种更为精确的计算方法，可以考虑更复杂的结构和不同的载荷条件。

压力管道应力分析引言压力管道作为输送流体的重要管线，承受的压力和温度都是极高的。

这样就会导致管道中的应力和变形问题，从而产生一定的安全隐患。

因此，对于压力管道的应力分析就显得尤为重要。

压力管道的应力压力管道在运行过程中，会受到各种力的作用，如内压、重力、支架反力、温度等，这些力作用在管道上，就会造成管道内部的应力，如轴向应力、周向应力、径向应力等。

•轴向应力轴向应力是指管道轴向方向的应力，通常是指由流体作用产生的内压力和拉力两部分的影响。

在管道内部，如果内压力太大，轴向应力就会增大，会导致管道的卡铁暴力现象。

•周向应力周向应力是指管道周向方向的应力，主要受到流体和温度两个因素的影响。

当管道内部温度升高，周向应力也会随之升高，如果超过极限值，就可能导致管道的破裂。

•径向应力径向应力是指与管道中心轴线垂直方向的应力，通常是由于弯曲、扭转等变形所引起的。

如果弯曲半径过小或者存在缺陷，就会导致径向应力过大，从而容易引起管道的破裂。

压力管道应力分析压力管道应力分析是针对管道内各种应力进行综合分析的过程。

在分析的过程中，通常需要采用有限元分析等方法，通过建立合适的数学模型和计算，得出管道内部的应力情况和强度，并评估管道是否存在危险的可能性。

在进行应力分析时，一般需要考虑以下几个方面。

1. 材料力学性能材料力学性能直接影响管道的使用寿命和安全性。

因此，对于材料的强度、韧性、塑性等性能参数，都需要进行准确的测定和分析。

常见的材料包括石墨、钢铁、铝合金等。

2. 工况分析针对不同的工况，管道所受的力也会不同。

因此，在进行应力分析之前，需要准确确定工况参数，如内压、外界温度等，以便进行有针对性的分析。

3. 有限元分析有限元分析是应用计算机模拟技术，将管道模型分割成有限个小模型，通过对小模型的计算和组合，分析管道内部的应力和强度分布。

这种方法可以更直观地了解管道内部应力的变化情况，有效评估管道的安全性和强度。

压力管道应力分析是管道设计和使用过程中必不可少的环节。
