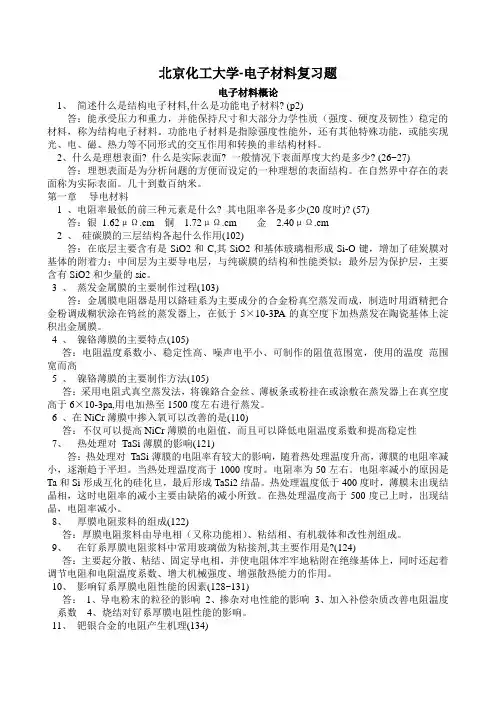

北京化工大学-电子材料复习题电子材料概论1、简述什么是结构电子材料,什么是功能电子材料? (p2)答：能承受压力和重力，并能保持尺寸和大部分力学性质（强度、硬度及韧性）稳定的材料，称为结构电子材料。
功能电子材料是指除强度性能外，还有其他特殊功能，或能实现光、电、磁、热力等不同形式的交互作用和转换的非结构材料。
2、什么是理想表面? 什么是实际表面? 一般情况下表面厚度大约是多少? (26~27)答：理想表面是为分析问题的方便而设定的一种理想的表面结构。
在自然界中存在的表面称为实际表面。
几十到数百纳米。
第一章导电材料1 、电阻率最低的前三种元素是什么? 其电阻率各是多少(20度时)? (57)答：银 1.62μΩ.cm 铜 1.72μΩ.cm 金 2.40μΩ.cm2 、硅碳膜的三层结构各起什么作用(102)答：在底层主要含有是SiO2和C,其SiO2和基体玻璃相形成Si-O键，增加了硅炭膜对基体的附着力；中间层为主要导电层，与纯碳膜的结构和性能类似；最外层为保护层，主要含有SiO2和少量的sic。
3 、蒸发金属膜的主要制作过程(103)答：金属膜电阻器是用以鉻硅系为主要成分的合金粉真空蒸发而成，制造时用酒精把合金粉调成糊状涂在钨丝的蒸发器上，在低于5×10-3PA的真空度下加热蒸发在陶瓷基体上淀积出金属膜。
4 、镍铬薄膜的主要特点(105)答：电阻温度系数小、稳定性高、噪声电平小、可制作的阻值范围宽，使用的温度范围宽而高5 、镍铬薄膜的主要制作方法(105)答：采用电阻式真空蒸发法，将镍鉻合金丝、薄板条或粉挂在或涂敷在蒸发器上在真空度高于6×10-3pa,用电加热至1500度左右进行蒸发。
6 、在NiCr薄膜中掺入氧可以改善的是(110)答：不仅可以提高NiCr薄膜的电阻值，而且可以降低电阻温度系数和提高稳定性7、热处理对TaSi薄膜的影响(121)答：热处理对TaSi薄膜的电阻率有较大的影响，随着热处理温度升高，薄膜的电阻率减小，逐渐趋于平坦。

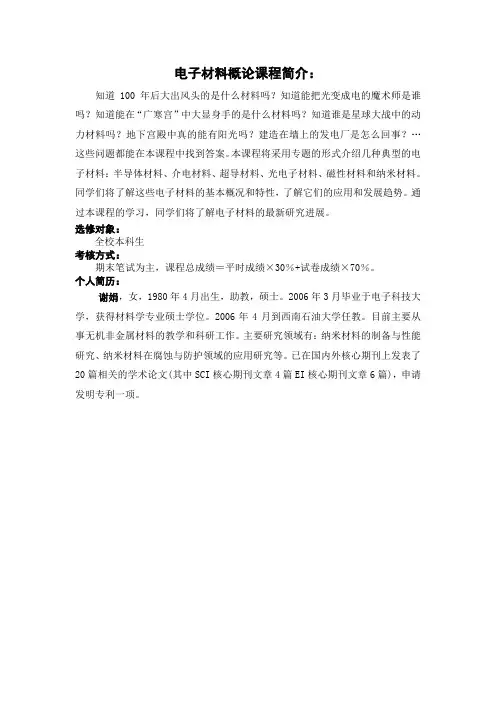

电子材料概论课程简介：
知道100年后大出风头的是什么材料吗？知道能把光变成电的魔术师是谁吗？知道能在“广寒宫”中大显身手的是什么材料吗？知道谁是星球大战中的动力材料吗？地下宫殿中真的能有阳光吗？建造在墙上的发电厂是怎么回事？…这些问题都能在本课程中找到答案。
本课程将采用专题的形式介绍几种典型的电子材料：半导体材料、介电材料、超导材料、光电子材料、磁性材料和纳米材料。
同学们将了解这些电子材料的基本概况和特性，了解它们的应用和发展趋势。
通过本课程的学习，同学们将了解电子材料的最新研究进展。
选修对象：
全校本科生
考核方式：
期末笔试为主，课程总成绩＝平时成绩×30％+试卷成绩×70％。
个人简历：
谢娟，女，1980年4月出生，助教，硕士。
2006年3月毕业于电子科技大学，获得材料学专业硕士学位。
2006年4月到西南石油大学任教。
目前主要从事无机非金属材料的教学和科研工作。
主要研究领域有：纳米材料的制备与性能研究、纳米材料在腐蚀与防护领域的应用研究等。
已在国内外核心期刊上发表了20篇相关的学术论文(其中SCI核心期刊文章4篇EI核心期刊文章6篇)，申请发明专利一项。
第一章电子材料概论1.晶体有哪些基本特征？简述晶体与非晶体的异同。
答：晶体的宏观特征:（1）有规则的外形（自范性）；（2）晶体的均匀性，来源于晶体中原子排布的周期性规则，宏观观察中分辨不出微观的不连续性；（3）物理性质的各异向性；（4）稳定性，晶体有固定的熔点；（5）解理性非晶态的特点：原子的空间排列不具有周期性，长程无序，短程有序;物理性能各向同性；介稳状态。
2.晶体中的缺陷及其类型有哪些？答：晶体中的缺陷，是指实际晶体与理想的点阵结构发生偏离的地区。
由于点阵结构具有周期性和对称性，所以凡使晶体中周期性势场畸变的因素称为缺陷。
类型：电子缺陷，原子缺陷。
原子缺陷:杂质、位错、空位等。
原子缺陷按几何形状分为:点缺陷、线缺陷、面缺陷、体缺陷、微缺陷。
3.什么是晶粒间界？大角度晶界有哪些常用模型？相界有哪些类型？答：单相多晶材料中，晶粒与晶粒间的过渡区，称晶粒间界（GB）。
大角度晶界常用模型：过冷液体模型，小岛模型。
相界：系统内含有两个或两个以上的相，当处于热力学平衡时，不同相之间的界面。
类型:非共格相界，共格相界，准共格相界，分界面。
4.简述X射线结构分析的基本原理和常用方法。
答：由于晶体中原子排列的对称性和周期性，X射线对晶体来说是天然光栅，所以当X射线通过晶体时，就会出现衍射现象，因而通过对衍射花样的分析和计算，就可以获得晶体结构的各种参数。
常用方法：单晶衍射法，粉末法。
5.简述近代表面分析方法的基本原理和常用表面分析方法。
答：用一定能量的某种射线或粒子束去激发固体表面后，将产生带有某种表面信息的表面射线，用这种射线进行能量分布的分析。
常用表面分析方法：透射电子显微镜，扫描电子显微镜。
6.简述纳米材料的结构与性能特征。
答：纳米材料是指材料中颗粒（晶粒）尺寸处于纳米范围（2~10nm）的金属、合金、金属氧化物、无机物或聚合物等材料，包括纳米微粒、纳米结构、纳米复合材料；材料本身具有量子尺寸效应、表面界面效应、小尺寸效应和宏观量子隧道效应。

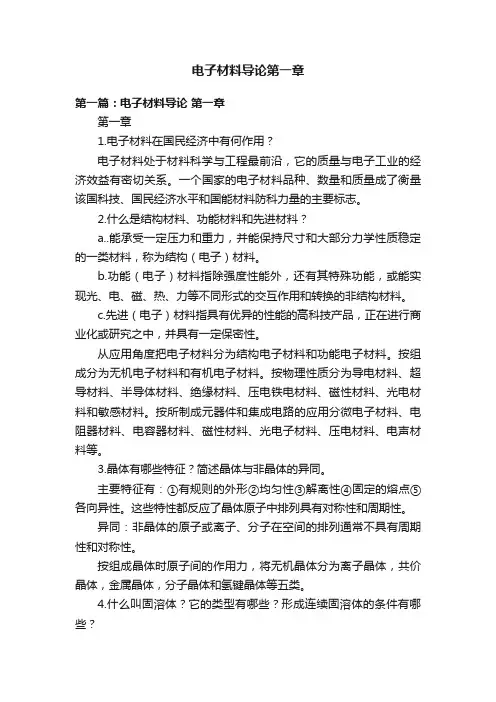

电子材料导论第一章第一篇：电子材料导论第一章第一章1.电子材料在国民经济中有何作用？电子材料处于材料科学与工程最前沿，它的质量与电子工业的经济效益有密切关系。
一个国家的电子材料品种、数量和质量成了衡量该国科技、国民经济水平和国能材料防科力量的主要标志。
2.什么是结构材料、功能材料和先进材料？a..能承受一定压力和重力，并能保持尺寸和大部分力学性质稳定的一类材料，称为结构（电子）材料。
b.功能（电子）材料指除强度性能外，还有其特殊功能，或能实现光、电、磁、热、力等不同形式的交互作用和转换的非结构材料。
c.先进（电子）材料指具有优异的性能的高科技产品，正在进行商业化或研究之中，并具有一定保密性。
从应用角度把电子材料分为结构电子材料和功能电子材料。
按组成分为无机电子材料和有机电子材料。
按物理性质分为导电材料、超导材料、半导体材料、绝缘材料、压电铁电材料、磁性材料、光电材料和敏感材料。
按所制成元器件和集成电路的应用分微电子材料、电阻器材料、电容器材料、磁性材料、光电子材料、压电材料、电声材料等。
3.晶体有哪些特征？简述晶体与非晶体的异同。
主要特征有：①有规则的外形②均匀性③解离性④固定的熔点⑤各向异性。
这些特性都反应了晶体原子中排列具有对称性和周期性。
异同：非晶体的原子或离子、分子在空间的排列通常不具有周期性和对称性。
按组成晶体时原子间的作用力，将无机晶体分为离子晶体，共价晶体，金属晶体，分子晶体和氢键晶体等五类。
4.什么叫固溶体？它的类型有哪些？形成连续固溶体的条件有哪些？固态条件下，在一种组分内溶解了其它组分而形成的均匀的晶态固体称固溶体。
有替代型固溶体和间隙式固溶体两种。
连续固溶体条件：原子的尺寸和电负性相接近。
5.晶体中的缺陷及类型有哪些？电缺陷：传到电子、空穴、极化子陷阱。
几何缺陷：电缺陷、线缺陷、面缺陷、微缺陷。
6.简述有机材料的分类方法？按碳骨架分类：开链化合物，碳环化合物，杂环化合物按有机分子所含官能团分类：……7.什么是清洁表面与实际表面？自然界中存在的表面称为实际表面；按其清洁程度分为：未清洁表面，清洁表面和真空清洁表面三种类型。

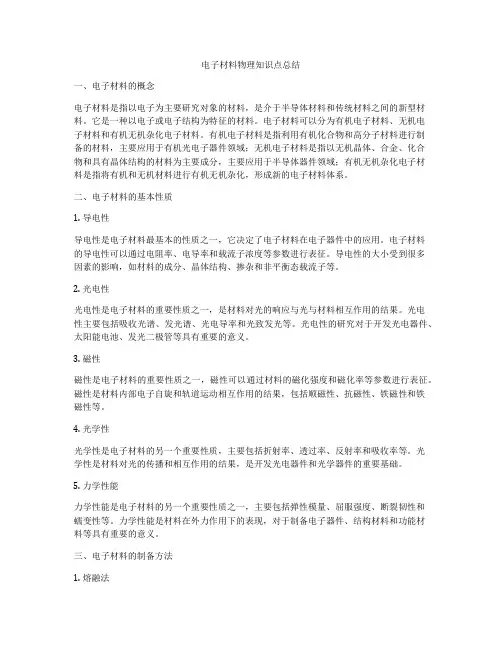

电子材料物理知识点总结一、电子材料的概念电子材料是指以电子为主要研究对象的材料，是介于半导体材料和传统材料之间的新型材料。
它是一种以电子或电子结构为特征的材料。
电子材料可以分为有机电子材料、无机电子材料和有机无机杂化电子材料。
有机电子材料是指利用有机化合物和高分子材料进行制备的材料，主要应用于有机光电子器件领域；无机电子材料是指以无机晶体、合金、化合物和具有晶体结构的材料为主要成分，主要应用于半导体器件领域；有机无机杂化电子材料是指将有机和无机材料进行有机无机杂化，形成新的电子材料体系。
二、电子材料的基本性质1. 导电性导电性是电子材料最基本的性质之一，它决定了电子材料在电子器件中的应用。
电子材料的导电性可以通过电阻率、电导率和载流子浓度等参数进行表征。
导电性的大小受到很多因素的影响，如材料的成分、晶体结构、掺杂和非平衡态载流子等。
2. 光电性光电性是电子材料的重要性质之一，是材料对光的响应与光与材料相互作用的结果。
光电性主要包括吸收光谱、发光谱、光电导率和光致发光等。
光电性的研究对于开发光电器件、太阳能电池、发光二极管等具有重要的意义。
3. 磁性磁性是电子材料的重要性质之一，磁性可以通过材料的磁化强度和磁化率等参数进行表征。
磁性是材料内部电子自旋和轨道运动相互作用的结果，包括顺磁性、抗磁性、铁磁性和铁磁性等。
4. 光学性光学性是电子材料的另一个重要性质，主要包括折射率、透过率、反射率和吸收率等。
光学性是材料对光的传播和相互作用的结果，是开发光电器件和光学器件的重要基础。
5. 力学性能力学性能是电子材料的另一个重要性质之一，主要包括弹性模量、屈服强度、断裂韧性和蠕变性等。
力学性能是材料在外力作用下的表现，对于制备电子器件、结构材料和功能材料等具有重要的意义。
三、电子材料的制备方法1. 熔融法熔融法是一种将材料加热至熔化状态，然后冷却凝固得到材料的制备方法。
熔融法制备的电子材料主要包括单晶、多晶、块体和粉末等。
电子材料复习资料第一章名词解释1、电子材料：是指与电子工业有关的、在电子学与微电子学中使用的材料，是制作电子元器件和集成电路的物质基础。
结构电子材料是指能承受一定压力和重力，并能保持尺寸和大部分力学性质（强度、硬度及韧性等）稳定的一类材料；功能电子材料是指除强度性能外，还有特殊性能，或能实现光、电、磁、热、力等不同形式的交互作用和转换的非结构材料；先进电子材料是指具有优异的性能的高科技产品，正在进行商业化或研制之中，并具有一定的保密性。
2、晶胞：对于实际的三维晶体，将其恰当地划分成一个个完全等同的平行六面体，叫晶胞。
3、晶面：由不同位置原子组成的平面4、对于固体-固体界面，当这些固体属同一晶相，仅结晶取向不同时，这种界面称为晶界(grain boundary)或晶体边界(crystal boundary)，当这些固体晶相不同，即组成和晶体构造都不相同时，其界面称为相界(phase boundary)。
5、理想表面是为分析问题方便而设定的一种理想的表面结构。
6、实际表面是指材料经过一般的加工（切割、研磨、抛光、清洗）后，保持在常温、常压下的表面，当然有时也可能在低真空或高温之下。
7、不存在吸附物也不存在氧化层的固体表面，称为清洁面8、驰豫结构是指表面区晶格结构保持不变，只是晶格常数变化 。
9、表面结构重构：是指表面结构和体结构出现了本质的不同。
10、在一些单晶金属的表面区原子的重新排列时，它与内部（衬底）原子的排a列无直接关系，这种表面结构称超结构。
11、纳米材料是三维空间尺寸中至少有一维处于纳米量级（1-100nm）的尺度范围内或由此作为基本单元构成的材料。
包括：纳米微粒、纳米结构、纳米复合材料；12、表面效应：粒子直径减少到纳米级，表面原子数和比表面积、表面能都会迅速增加；处于表面的原子数增多，使大部分原子的周围（晶场）环境和结合能与大块固体内部原子有很大的不同：表面原子周围缺少相邻的原子，有许多悬空键，具有不饱和性质，易与其它原子相结合，故具有很大的化学活性。
