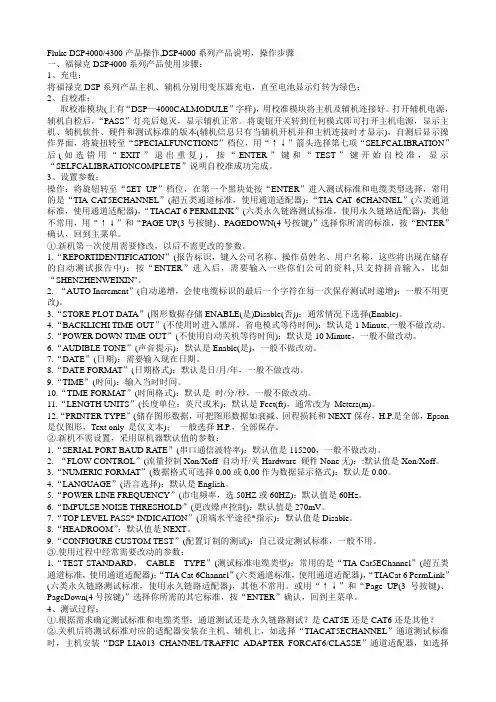

Fluke DSP4000/4300产品操作,DSP4000系列产品说明，操作步骤一、福禄克DSP4000系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000CALMODULE”字样)，用校准模块将主机及辅机连接好。
打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本(辅机信息只有当辅机开机并和主机连接时才显示)，自测后显示操作界面，将旋扭转至“SPECIALFUNCTIONS”档位，用“↑↓”箭头选择第七项“SELFCALIBRATION”后(如选错用“EXIT”退出重复)，按“ENTER”键和“TEST”键开始自校准，显示“SELFCALIBRATIONCOMPLETE”说明自校准成功完成。
3、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CA T5ECHANNEL”(超五类通道标准，使用通道适配器)；“TIA CAT 6CHANNEL”(六类通道标准，使用通道适配器)，“TIACAT 6 PERMLINK”(六类永久链路测试标准，使用永久链路适配器)，其他不常用，用“↑↓”和“PAGE UP(3号按键)、PAGEDOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。
①.新机第一次使用需要修改，以后不需更改的参数。
1.“REPORTIDENTIFICATION”(报告标识，键入公司名称、操作员姓名、用户名称，这些将出现在储存的自动测试报告中)：按“ENTER”进入后，需要输入一些你们公司的资料,只支持拼音输入，比如“SHENZHENWEIXIN"。
2. “AUTO Increment”(自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增)：一般不用更改)。

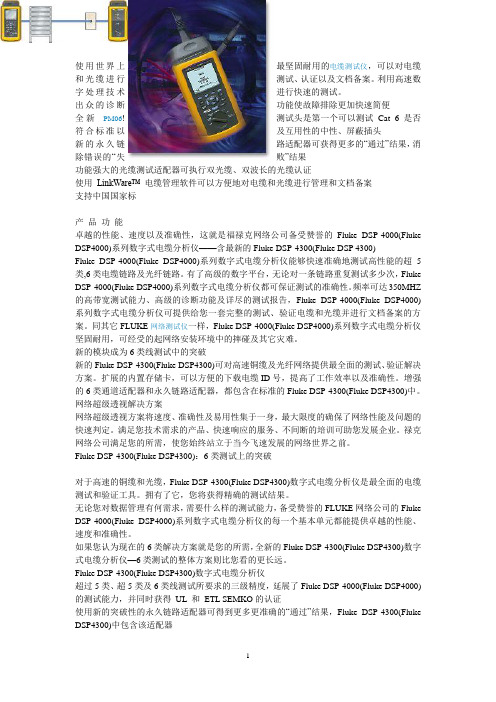

使用世界上最坚固耐用的电缆测试仪，可以对电缆和光缆进行测试、认证以及文档备案。
利用高速数字处理技术进行快速的测试。
出众的诊断功能使故障排除更加快速简便全新PM06!测试头是第一个可以测试Cat 6 是否符合标准以及互用性的中性、屏蔽插头新的永久链路适配器可获得更多的“通过”结果，消除错误的“失败”结果功能强大的光缆测试适配器可执行双光缆、双波长的光缆认证使用LinkWare™ 电缆管理软件可以方便地对电缆和光缆进行管理和文档备案支持中国国家标产品功能卓越的性能、速度以及准确性，这就是福禄克网络公司备受赞誉的Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪——含最新的Fluke DSP-4300(Fluke DSP 4300)Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪能够快速准确地测试高性能的超5类,6类电缆链路及光纤链路。
有了高级的数字平台，无论对一条链路重复测试多少次，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪都可保证测试的准确性。
频率可达350MHZ 的高带宽测试能力、高级的诊断功能及详尽的测试报告，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪可提供给您一套完整的测试、验证电缆和光缆并进行文档备案的方案。
同其它FLUKE网络测试仪一样，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪坚固耐用，可经受的起网络安装环境中的摔碰及其它灾难。
新的模块成为6类线测试中的突破新的Fluke DSP-4300(Fluke DSP4300)可对高速铜缆及光纤网络提供最全面的测试、验证解决方案。
扩展的内置存储卡，可以方便的下载电缆ID号，提高了工作效率以及准确性。
增强的6类通道适配器和永久链路适配器，都包含在标准的Fluke DSP-4300(Fluke DSP4300)中。
FLUKE六类永久链路测试报告参数详解FLUKE六类永久链路测试报告参数详解Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db ）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。
2. NEXT（近端串扰）：是指在与发送端处于同一边的接收端处所感应到的从发送线对感应过来的串扰信号。
在串扰信号过大时，接收器将无法判别信号是远端传送来的微弱信号还是串扰杂讯。
3. PSNEXT（综合近端串扰）：实际上是一个计算值，而不是直接的测量结果。
PSNEXT 是在每对线受到的单独来自其他三对线的NEXT 影响的基础上通过公式计算出来的。
PSNEXT 和FEXT（随后介绍）是非常重要的参数，用于确保布线系统的性能能够支持象千兆以太网那样四对线同时传输的应用。
4. ACR（衰减串扰比）：表示的是链路中有效信号与噪声的比值。
简单地将ACR 就是衰减与NEXT 的比值，测量的是来自远端经过衰减的信号与串扰噪声间的比值。
例如有一位讲师在教师的前面讲课。
讲师的目标是要学员能够听清楚他的发言。
讲师的音量是一个重要的因素，但是更重要的是讲师的音量和背景噪声间的差别。
如果讲师实在安静的图书馆中发言，即使是低声细语也能听到。
想象一下，如果同一个讲师以同样的音量在热闹的足球场内发言会是怎样的情况。
讲师将不得不提高他的音量，这样他的声音（所需信号）与人群的欢呼声（背景噪声）的差别才能大到被听见。
这就是ACR。
ACR=衰减的信号-近端串扰的噪音5. PSACR（综合衰减串扰比）：反映了三对线同时进行信号传输时对另一对线所造成的综合影响。

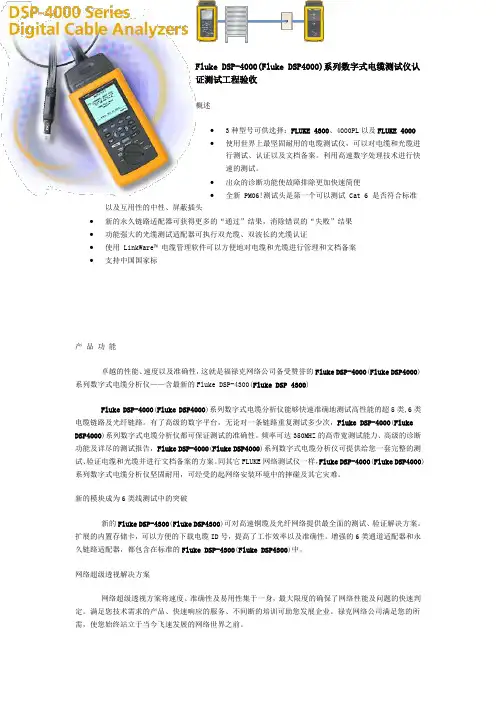

Fluke DSP-4000(Fluke DSP4000)系列数字式电缆测试仪认证测试工程验收概述•3种型号可供选择：FLUKE 4300、4000PL以及FLUKE 4000•使用世界上最坚固耐用的电缆测试仪，可以对电缆和光缆进行测试、认证以及文档备案。
利用高速数字处理技术进行快速的测试。
•出众的诊断功能使故障排除更加快速简便•全新 PM06!测试头是第一个可以测试 Cat 6 是否符合标准以及互用性的中性、屏蔽插头•新的永久链路适配器可获得更多的“通过”结果，消除错误的“失败”结果•功能强大的光缆测试适配器可执行双光缆、双波长的光缆认证•使用LinkWare™ 电缆管理软件可以方便地对电缆和光缆进行管理和文档备案•支持中国国家标产品功能卓越的性能、速度以及准确性，这就是福禄克网络公司备受赞誉的Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪——含最新的Fluke DSP-4300(Fluke DSP 4300)Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪能够快速准确地测试高性能的超5类,6类电缆链路及光纤链路。
有了高级的数字平台，无论对一条链路重复测试多少次，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪都可保证测试的准确性。
频率可达350MHZ的高带宽测试能力、高级的诊断功能及详尽的测试报告，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪可提供给您一套完整的测试、验证电缆和光缆并进行文档备案的方案。
同其它FLUKE网络测试仪一样，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪坚固耐用，可经受的起网络安装环境中的摔碰及其它灾难。
新的模块成为6类线测试中的突破新的Fluke DSP-4300(Fluke DSP4300)可对高速铜缆及光纤网络提供最全面的测试、验证解决方案。
使用世界上最坚固耐用的电缆测试仪，可以对电缆和光缆进行测试、认证以及文档备案。
利用高速数字处理技术进行快速的测试。
出众的诊断功能使故障排除更加快速简便全新PM06!测试头是第一个可以测试Cat 6 是否符合标准以及互用性的中性、屏蔽插头新的永久链路适配器可获得更多的“通过”结果，消除错误的“失败”结果功能强大的光缆测试适配器可执行双光缆、双波长的光缆认证使用LinkWare™ 电缆管理软件可以方便地对电缆和光缆进行管理和文档备案支持中国国家标产品功能卓越的性能、速度以及准确性，这就是福禄克网络公司备受赞誉的Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪——含最新的Fluke DSP-4300(Fluke DSP 4300)Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪能够快速准确地测试高性能的超5类,6类电缆链路及光纤链路。
有了高级的数字平台，无论对一条链路重复测试多少次，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪都可保证测试的准确性。
频率可达350MHZ 的高带宽测试能力、高级的诊断功能及详尽的测试报告，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪可提供给您一套完整的测试、验证电缆和光缆并进行文档备案的方案。
同其它FLUKE网络测试仪一样，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪坚固耐用，可经受的起网络安装环境中的摔碰及其它灾难。
新的模块成为6类线测试中的突破新的Fluke DSP-4300(Fluke DSP4300)可对高速铜缆及光纤网络提供最全面的测试、验证解决方案。
扩展的内置存储卡，可以方便的下载电缆ID号，提高了工作效率以及准确性。
增强的6类通道适配器和永久链路适配器，都包含在标准的Fluke DSP-4300(Fluke DSP4300)中。

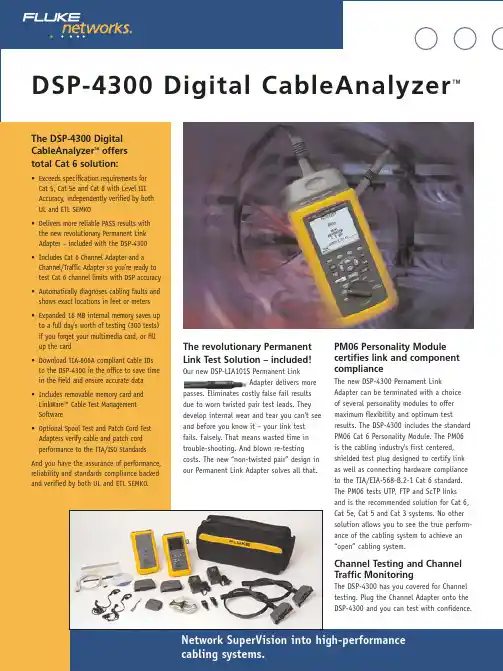

DSP-4300 Digital CableAnalyzer™Network SuperVision into high-performance cabling systems.The DSP-4300 Digital CableAnalyzer ™offers total Cat 6 solution:•Exceeds specification requirements for Cat 5, Cat 5e and Cat 6 with Level III Accuracy, independently verified by both UL and ETL SEMKO •Delivers more reliable PASS results with the new revolutionary Permanent Link Adapter – included with the DSP-4300•Includes Cat 6 Channel Adapter and a Channel/Traffic Adapter so you’re ready to test Cat 6 channel limits with DSP accuracy •Automatically diagnoses cabling faults and shows exact locations in feet or meters •Expanded 16 MB internal memory saves up to a full day’s worth of testing (300 tests)if you forget your multimedia card, or fill up the card •Download TIA-606A compliant Cable IDs to the DSP-4300 in the office to save time in the field and ensure accurate data •Includes removable memory card and LinkWare™ Cable Test Management Software •Optional Spool Test and Patch Cord Test Adapters verify cable and patch cord performance to the TIA/ISO Standards And you have the assurance of performance,reliability and standards compliance backed and verified by both UL and ETL SEMKO.The revolutionary Permanent Link Test Solution – included!Our new DSP-LIA101S Permanent LinkAdapter delivers morepasses. Eliminates costly false fail results due to worn twisted pair test leads. They develop internal wear and tear you can’t see and before you know it – your link test fails. Falsely. That means wasted time in trouble-shooting. And blown re-testing costs. The new “non-twisted pair” design in our Permanent Link Adapter solves all that.PM06 Personality Module certifies link and component complianceThe new DSP-4300 Pernament LinkAdapter can be terminated with a choice of several personality modules to offer maximum flexibility and optimum testresults. The DSP-4300 includes the standard PM06 Cat 6 Personality Module. The PM06 is the cabling industry's first centered,shielded test plug designed to certify link as well as connecting hardware compliance to the TIA/EIA-568-B.2-1 Cat 6 standard.The PM06 tests UTP, FTP and ScTP links and is the recommended solution for Cat 6,Cat 5e, Cat 5 and Cat 3 systems. No other solution allows you to see the true perform-ance of the cabling system to achieve an “open” cabling system.Channel Testing and Channel Traffic MonitoringThe DSP-4300 has you covered for Channel testing. Plug the Channel Adapter onto the DSP-4300 and you can test with confidence.Ordering InformationModel Items IncludedDSP-4300DSP-4300 Digital CableAnalyzer™DSP-4000PL DSP-4000PL Digital CableAnalyzer™DSP-4000DSP-4000 Digital CableAnalyzer™LinkWareLinkWare™ SoftwareFree download from Fluke Networks’ web site at /linkwareDSP-4000 Series Upgrades, Options and Accessories:DSP-4300E1Enhancement Kit: DSP-4100 to DSP-4300Includes expanded on-board memory (16 MB), software upgrade, LinkWare software,User Information CD and a Certified CalibrationDSP-4300E0Enhancement Kit: DSP-4000 to DSP-4300Includes 16 MB Multimedia card, PC card reader, expanded on-board memory (16 MB),software upgrade, LinkWare software, User Information CD and a Certified Calibration DSP-LIA101SPermanent Link Adapter Set with Cat 6 Personality ModulesIncludes two interface adapters that plug into the high performance connector of the DSP-4000 Series and a set of the PM06 Cat 6 centered Personality Modules (Cat 6 8-pin modular plugs) to test Cat 6, Cat 5e, Cat 5 and Cat 3 links.DSP-LIA100SPermanent Link Adapter SetIncludes two interface adapters that plug into the high performance connector of the DSP-4000 Series. Does not include any Personality Modules.DSP-LIA101Permanent Link Adapter (1)Includes one replacement adapter that plugs into the high performance connector of the DSP-4000 Series. Does not include any Personality Modules. DSP-PCI-6S DSP Patch Cord Test Adapter Set DSP-SPOOL DSP Spool Test Adapter (1)DSP-LIA012S Cat 6/5e Channel Adapter Set DSP-LIA013Cat 6/5e Channel/Traffic Adapter (1)DSP-PM06Cat 6 Centered Personality ModulePM06 is the first centered, shielded plug to test Cat 6 compliance andinteroperability. This global test solution supports all UTP, FTP and ScTP cabling systems, (Cat 3, Cat, 5, Cat 5e and Cat 6). Approved by major connectivity manufacturers, for complete list go to /pmmatrix DSP-PMxxPersonality Modules for IDC & Legacy SystemsA wide selection of personality modules are available for IDC-type connectors as well as legacy systems. For complete listing, go to /legacypmsDSP-FTA-420S Multimode Fiber Test AdapterUses LED light sources at 850 nm and 1300 nmDSP-FTA430S Singlemode Fiber Test AdapterUses laser light sources at 1310 nm and 1550 nm wavelengths DSP-FTA440SGigabit Multimode Fiber Test AdapterUses a VCSEL source at 850 nm and laser source at 1310 nmWith Remote Connector Compensation™(RC 2) you’ll get the most accurate measure-ment results, giving you the true view of the cabling system’s performance. Adding the Channel/Traffic Adapter extends your diagnostics and troubleshooting capabilities all in one tester.Expanded on-board memory stores full day’s resultsLeft your memory card at the office? Don’t worry, the DSP-4300 has 16 MB of built-in internal memory, so you can test and save up to 300 full graphical test results to 350 MHz. Insert a 32 MB memory card and extend this to 600 results. Using the removable multimedia card allows you to keep the DSP on site. Take the memory card back to the office or mail the card to your customer.AcAccurate cable ID download saves timeNo more clumsy and time-consuming text-entry to enter cable IDs into the DSP. Just download the cable IDs from any applica-tion that can generate a text file: for example, a labeling software, a database manager, a spreadsheet, LinkWare™Software, or a third-party infrastructure management package. Downloading the cable IDs in advance saves time in the field by eliminating the need to manually enter cable IDs into the tester. It also saves time in the office by ensuring that test result IDs match exactly the cable IDs in the company’s infrastructure manage-ment or labeling software.Upgrade your DSP-4000 Series Digital CableAnalyzerSee ordering information for upgrade options for your DSP-4000 or DSP-4100.DSP-4000 Series Selection GuideDSP-4300DSP-4100DSP-4000PLDSP-4000Standard DSP Package*••••Cat 6/5E Permanent Link Adapters w/PM06•**•**Cat 6/5E Channel Adapters ••••Cat 6/5E Channel/Traffic Adapter •On-Board Memory–store up to 300 results •(summary test only; no graphical reports)MMC Card & Card Reader ••DSP-4300 Enhancement Kits DSP-4300E1 DSP-4100 to DSP-4300•DSP-4300E0 DSP-4000 to DSP-4300••*Standard DSP-4000 Series Package refers to Main and Remote test units, Talk Sets (2), Instrument Straps (2), DSP Calibration Module,RS-232 Serial Cable, 8-pin modular to BNC adapter, Rechargeable NiMH battery packs (2), AC Adapter/Chargers (2), LinkWare Software, Users Information CD-ROM, Getting Started Guide, Quick Reference Card, warranty registration card, and rugged soft case.**Cat 5e Basic Link AdaptersFluke NetworksP.O. Box 777, Everett, WA USA 98206-0777Fluke Networks operates in more than 50 countries worldwide. To find your local office contact details, go to /contact .©2003 Fluke Corporation. All rights reserved.Printed in U.S.A. 10/2003 1626542 A-ENG-N Rev DN E T W O R K S U P E R V I S I O N New PM06。
综合布线网络测试仪使用操作说明一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000 CAL MODULE”字样)，用校准模块将主机及辅机连接好。
打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，将旋扭转至“SPECIAL FUNCTIONS”档位，用“↑↓”箭头选择第七项“SELF CALIBRATION”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“SELF CALIBRATION COMPLETE”说明自校准成功完成。
3、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CAT 5E CHANNEL”（超五类通道标准，使用通道适配器）；“TIA CAT 6 CHANNEL”（六类通道标准，使用通道适配器），“TIA CAT 6 PERM LINK”（六类永久链路测试标准，使用永久链路适配器），其他不常用，用“↑↓”和“PAGE UP (3号按键)、PAGE DOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。
①.新机第一次使用需要修改，以后不需更改的参数。
1. “REPORT IDENTIFICATION”（报告标识，键入公司名称、操作员姓名、用户名称，这些将出现在储存的自动测试报告中）：按“ENTER”进入后，需要输入一些你们公司的资料。
2. “AUTO Increment”（自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增）：一般不用更改）。
3.“STORE PLOT DATA”（图形数据存储 ENABLE（是）Disable（否））：通常情况下选择（Enable）。
使用世界上最坚固耐用的电缆测试仪，可以对电缆和光缆进行测试、认证以及文档备案。
利用高速数字处理技术进行快速的测试。
出众的诊断功能使故障排除更加快速简便全新PM06!测试头是第一个可以测试Cat 6 是否符合标准以及互用性的中性、屏蔽插头新的永久链路适配器可获得更多的“通过”结果，消除错误的“失败”结果功能强大的光缆测试适配器可执行双光缆、双波长的光缆认证使用LinkWare™ 电缆管理软件可以方便地对电缆和光缆进行管理和文档备案支持中国国家标产品功能卓越的性能、速度以及准确性，这就是福禄克网络公司备受赞誉的Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪——含最新的Fluke DSP-4300(Fluke DSP 4300)Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪能够快速准确地测试高性能的超5类,6类电缆链路及光纤链路。
有了高级的数字平台，无论对一条链路重复测试多少次，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪都可保证测试的准确性。
频率可达350MHZ 的高带宽测试能力、高级的诊断功能及详尽的测试报告，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪可提供给您一套完整的测试、验证电缆和光缆并进行文档备案的方案。
同其它FLUKE网络测试仪一样，Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪坚固耐用，可经受的起网络安装环境中的摔碰及其它灾难。
新的模块成为6类线测试中的突破新的Fluke DSP-4300(Fluke DSP4300)可对高速铜缆及光纤网络提供最全面的测试、验证解决方案。
扩展的内置存储卡，可以方便的下载电缆ID号，提高了工作效率以及准确性。
增强的6类通道适配器和永久链路适配器，都包含在标准的Fluke DSP-4300(Fluke DSP4300)中。
网络超级透视解决方案网络超级透视方案将速度、准确性及易用性集于一身，最大限度的确保了网络性能及问题的快速判定。
满足您技术需求的产品、快速响应的服务、不间断的培训可助您发展企业。
禄克网络公司满足您的所需，使您始终站立于当今飞速发展的网络世界之前。
Fluke DSP-4300(Fluke DSP4300)：6类测试上的突破对于高速的铜缆和光缆，Fluke DSP-4300(Fluke DSP4300)数字式电缆分析仪是最全面的电缆测试和验证工具。
拥有了它，您将获得精确的测试结果。
无论您对数据管理有何需求，需要什么样的测试能力，备受赞誉的FLUKE网络公司的Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪的每一个基本单元都能提供卓越的性能、速度和准确性。
如果您认为现在的6类解决方案就是您的所需，全新的Fluke DSP-4300(Fluke DSP4300)数字式电缆分析仪—6类测试的整体方案则比您看的更长远。
Fluke DSP-4300(Fluke DSP4300)数字式电缆分析仪超过5类、超5类及6类线测试所要求的三级精度，延展了Fluke DSP-4000(Fluke DSP4000)的测试能力，并同时获得UL 和ETL SEMKO的认证使用新的突破性的永久链路适配器可得到更多更准确的“通过”结果，Fluke DSP-4300(Fluke DSP4300)中包含该适配器随机提供6类通道适配器及一个通道/流量适配器，从而精确测试6类通道自动诊断电缆故障，以米或英尺准确显示故障位置扩展的16MB主板集成存储卡可存储一整天的测试结果（300个）可将符合TIA-606A标准的电缆ID号下载到Fluke DSP-4300(Fluke DSP4300)数字式电缆分析仪中，节省时间同时确保了数据的准确性随机提供外置存储卡以及更高级的电缆测试管理软件包Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪选购指南FlukeDSP-4300(Fluke DSP4300) FlukeDSP-4100Fluke DSP-4000(FlukeDSP4000)PLFluke DSP-4000(FlukeDSP4000)标准FlukeDSP-4000(FlukeDSP4000)系列包装●●●●Cat6/5e 永久链路适配器●●Cat6/5e 通道适配器●●●●Cat6/5e 通道/流量适配器●主板集成存储卡可存储多达300个测试结果●（仅限于概要测试）多媒体卡及读卡器●●全面的6类测试解决方案扩展的主板集成存储卡可以存储一整天的测试结果，您也可以将测试结果存储在外置的多媒体卡中永久链路测试业界第一个永久链路的测试解决方案，确保高性能和可重复操作性。
现在Fluke DSP-4300(Fluke DSP4300)中包含Fluke DSP-LIA101S永久链路接口适配器，Fluke DSP-LIA101S永久链路接口适配器将Fluke网络公司Fluke DSP-4000(Fluke DSP4000)系列电缆分析仪的基准精度拓展到测试线的最远端，使双绞线布线现场测试符合标准要求并且获得非常好的测试结果。
Fluke网络的永久链路适配器提供：全新的六类测试系统解决方案，提高最高的性能，获得更多“通过”结果消除由于不良链路接口适配器造成的"失败"结果，节省测试时间和成本。
高于建议TIA/EIA-568-B标准的精度和可重复操作性。
坚固耐用，专有的设计保证在现场对回波损耗测试所要求的精度和稳定性。
符合TIA/EIA-568-B标准。
你知道链路中性能最差的地方是哪里吗？很多安装商并不知道，测试仪的适配器电缆也许就是测试中最薄弱的环节。
传统的适配器电缆，即使是高质量的屏蔽电缆，可能是很多现场测试失败的根源。
由于在恶劣的现场环境下经常性的磨损和拉拽，这些电缆的性能会随着时间的推移而降低，造成由于回波损耗不合格而导致的测试失败。
测试失败造成的经济损失是很大的，并增加了用于故障诊断和重复测试的时间。
Fluke网络的永久链路适配器增加了测试通过的次数，而且所需的投资比一条失败链路造成的损失还要少。
最新的专有技术确保了测试精度，同时节省了时间和金钱最新永久链路适配器的设计可以提供测试回波损耗所需的高精度和稳定性，同时也增加了其他参数的测试精度。
通过将Fluke DSP-4000(Fluke DSP4000)系列数字电缆分析仪的基准精度延伸至测试适配器的远端，永久链路适配器消除了由传统测试仪适配器产生的失败结果的影响。
此时的测试通过是真正的通过。
如果测试失败，你可以确保与测试仪和适配器无关。
适配器末端模块化全新的用于Fluke DSP永久链路适配器末端的个性化模块，可确保适配器与被测链路间的连接得到优化的NEXT性能，以及更多的通过结果。
每一个模块可与多种制造厂商的6类插座兼容。
这些模块结实、轻便，可以用来代替制造厂商指定的适配器使用。
满足标准要求，赢得更多合同不要因为你的安装不符合TIA/EIA-568-B标准而丢掉合同。
基本链路将会被永久链路所取代。
相信Fluke网络会为你提供技术和仪器来精确地反映安装质量并保证测试结果满足建议标准的要求。
现在你能够以最高的精度，可靠性和自信心测试由建议TIA/EIA-568-B标准所定义的永久链路。
革新性的网络超级透视方案Fluke网络的永久链路解决方案使你和未来的标准保持一致，同时以最高的精度，可靠性和自信心进行今天的测试。
通道及流量测试安装用于网络运行的电缆，依赖于精确地测试及认证测试。
福禄克网络增强的6类通道适配器具备更强大的测试能力，提高了测试精度。
现在您可以利用Fluke DSP的精度来测试6类的通道，Fluke DSP-4300(Fluke DSP4300)数字式电缆分析仪所带的6类通道适配器由于使用了远端连接补偿技术，性能进一步增强，可以得到比其它任何一种测试仪更精确的通道测试结果，让您更真实的看到电缆系统的性能。
6类适配器中有一种叫通道/流量适配器，与Fluke DSP配合使用可以对网络诊断及故障排除执行流量监测，这是其它任何一种电缆测试仪所不具备的功能。
使用它可监测10BASE-T和100BASE-TX以太网的网络流量，检查和测量脉冲噪声。
该适配器也可帮您识别HUB端口的连接，检测这些连接所支持的标准。
以前通道/流量适配器作为一个选件，现在标准的Fluke DSP-4300(Fluke DSP4300)包装中包含了该适配器。
数字测试技术数字测试技术可得到更好的诊断性能，更快的速度以及更高的测试精度Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪是市场上第一台基于可扩展数字化平台的测试仪器，确保满足新标准的要求。
这意味着您在Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪上所付出的投资，即使到将来也是受到保护的。
福禄克网络作为数字测试技术的先驱者，采用数字脉冲激发被测链路，并用数字信号处理技术处理时域中的测试结果。
这种测试方法已证明在精度和可重复性上超过所有模拟或交换频率测试方法。
Fluke DSP系列数字式电缆分析仪可与任一实验室测试设备的精度相匹敌，作为坚固耐用的手持式测试仪器，它由可充电电池组长时间供电。
功能强大的故障诊断时域测量的另一个优点就是强大的故障诊断能力，只需轻触按键，就可迅速得到精确的、图形化的故障诊断信息，同时给出精确的故障点。
网络流量监测为了辅助检测网络利用率，Fluke DSP-4000(Fluke DSP4000)系列测试仪可监测10BASE-T和100BASE-TX等以太网的流量，监测双绞线上的脉冲噪声，识别所有HUB端口连接，并判断HUB端口所支持的标准。
另外，脉冲噪声功能还可以检测和排除噪声，包括来自被测链路之外的串扰所产生的干扰。
强大的,高精度的故障诊断功能使用精确的故障诊断功能可得到更快速的“通过”结果Fluke DSP-4000(Fluke DSP4000)系列数字式电缆分析仪能够帮助您迅速地识别和定位被测链路中的开路,短路和连接异常等问题。
您只需要按一下故障信息键(FAULT-INFO),Fluke DSP- 4000 便开始自动测试链路的故障并以图形方式显示故障在链路中的位置利用高精度时域串扰(HDTDX)和高精度时域反射(HDTDR)技术, Fluke DSP-4000(Fluke DSP4000)能够找出链路中串扰的具体位置并给出故障点与测试仪的准确距离。
这种高精度的诊断功能使Fluke DSP-4000(Fluke DSP4000)系列成为业界第一台能够精确定位串扰或回波损耗故障源的电缆测试仪器快速的光缆测试测试和验证高速光纤网络的完整解决方案Fluke网络提供测试和认证单模、千兆和多模光缆布线系统的全线光缆测试适配器产品。
