预拌干混砂浆生产线产品工艺流程或服务的流程图预拌干粉砂浆生产线设备配置与生产工艺息息相关，而生产工艺的设计依据企业规模、设计产量，甚至是地形地貌密不可分。
这里介绍一种混合式工艺流程和设备配置分析，它介于塔楼式布局和阶梯式布局之间。
以供中型规模干粉砂浆生产企业筹备阶段参考。
一、主要产品的工艺流程或服务的流程图该干粉砂浆生产线工艺布置是将一部分原料储仓建在地面，如用量大的砂储仓，以降低钢结构造价。
该部分原料可以在地面计量后通过二次提升进入混合机；另一部分原料如水泥等粉状物料，经过气力输送入仓，且储存量相对较小，采用高架的方式在混合机上方计量，计量后直接进入混合机，保证物料的输送过程的流畅，造价相对较低。
工艺布置见图：本生产线方案的工艺设计，供砂部分采用二次提升，粉料采用一次到位，为混合型结构设计，主要用于生产普通干粉砂浆，兼顾生产特种砂浆。
方案特点：A、砂采用二次提升，砂仓高度降低，大幅度降低用钢量，减少投资；B、粉料采用塔楼式物流原理，原料由高到低流动，生产过程简洁；C、散装成品仓置于粉料仓下，节省占地，使整线壮观；D、粗砂筛余增设破碎装置，变废为宝；E、砂子有多种搭配，有利原料选择，降低材料陈本；二、生产流程描述1、物料储备：A、砂料储备：储砂仓4只，一只储存机制砂，一只储存去除无用粗颗粒的原级配砂，另两只储存经过分级的砂，一只储存细沙，一只储存粗砂。
实际使用时，通过砂源的选择，多用原状砂，缺少的粒径通过分级砂补充，减少筛分工作量。
各分仓分别设有高低位料位计、排气罩等附件。
B、水泥、粉煤灰料：设置两只粉料仓，其中一只用于储存水泥，一只用于储存粉煤灰。
C、稠化粉：设1只稠化粉储存仓。
各料仓均由散装车气力输送设备把粉装物料送到仓内储存备用。
各分仓圴设有高低位料位计，除尘器、防爆安全阀、破拱装置、手动蝶阀及输送管路等附件。
D、外加剂：设3只外加剂储料仓，外加剂由厢式提升机输送到仓顶，人工拆袋入仓。
2、原料计量：本系统计量层设有一台砂计量秤，一台粉料秤和一台外加剂称。

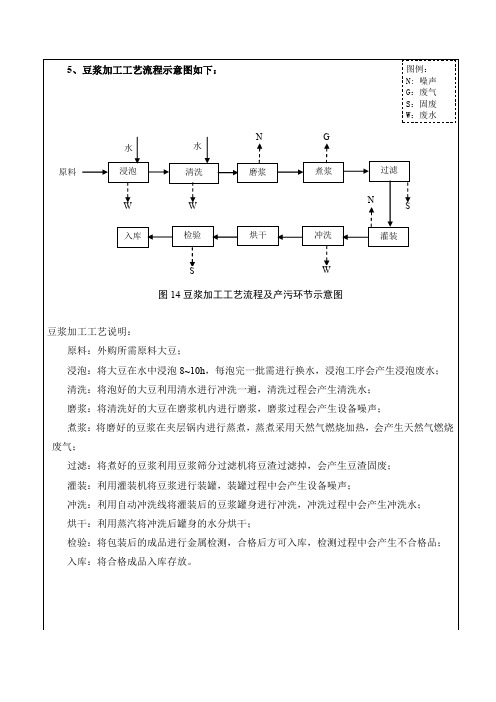

图14豆浆加工工艺流程及产污环节示意图豆浆加工工艺说明：原料：外购所需原料大豆；浸泡：将大豆在水中浸泡8~10h ，每泡完一批需进行换水，浸泡工序会产生浸泡废水； 清洗：将泡好的大豆利用清水进行冲洗一遍，清洗过程会产生清洗水； 磨浆：将清洗好的大豆在磨浆机内进行磨浆，磨浆过程会产生设备噪声；煮浆：将磨好的豆浆在夹层锅内进行蒸煮，蒸煮采用天然气燃烧加热，会产生天然气燃烧废气；过滤：将煮好的豆浆利用豆浆筛分过滤机将豆渣过滤掉，会产生豆渣固废； 灌装：利用灌装机将豆浆进行装罐，装罐过程中会产生设备噪声；冲洗：利用自动冲洗线将灌装后的豆浆罐身进行冲洗，冲洗过程中会产生冲洗水； 烘干：利用蒸汽将冲洗后罐身的水分烘干；检验：将包装后的成品进行金属检测，合格后方可入库，检测过程中会产生不合格品； 入库：将合格成品入库存放。
N: 噪声 G ：废气 S ：固废 W ：废水浸泡清洗磨浆 过滤煮浆W 原料 灌装冲洗烘干检验GN入库SW S NW水 水图15豆制品加工工艺流程及产污环节示意图豆制品加工工艺说明：原料：外购所需原料大豆；浸泡：将大豆在水中浸泡8~10h ，每泡完一批需进行换水，浸泡工序会产生浸泡废水； 清洗：将泡好的大豆利用清水进行冲洗一遍，清洗过程会产生清洗水； 磨浆：将清洗好的大豆在磨浆机内进行磨浆，磨浆过程会产生设备噪声；煮浆：磨好的豆浆在夹层锅内蒸煮，蒸煮采用天然气燃烧加热，会产生天然气燃烧废气； 过滤：将煮好的豆浆利用豆浆筛分过滤机将豆渣过滤掉，会产生豆渣固废；点浆：点浆又称为点脑、点花，是豆腐生产中的关键工序，主要是把凝固剂（镁盐）加入到煮熟的豆浆中，使大豆蛋白质溶胶转变成凝胶固体状；破脑：利用破脑设备将固态豆脑破碎，会产生设备噪声；成型：利用豆腐成形线使破碎的豆脑成型，具体包括上箱和压榨。
上箱为将豆花整齐摆放在包布上，利用压榨设备将豆花中的水分挤出，同时晾干成型，压榨过程会产生压榨废水； 汆碱：将成型的豆干添加水和食用碱，在煮锅内将水煮干，目的是为了去除胚子表面的布纹、布线，去掉表面的硬皮，使豆干表面更光滑，卤制时容易入味、上色；卤制：将豆干进行加料卤制，时间为30~45min ，会产生卤制废水和天然气燃烧废气； 烘烤：将卤制好的豆干在烤箱内进行烘烤，采用电烘烤，烘烤温度80~100℃；烘烤时间20min ，拌料：将烘烤后的豆干在拌料机内进行拌料调味，加入食用盐、味精等料，再添加食用油； 包装：将调味后的豆干在自动包装机上进行内包装，包装机运转会产生设备噪声；杀菌：利用杀菌釜将内包装后的豆干进行杀菌，杀菌蒸汽由蒸汽锅炉提供，杀菌完毕后杀菌釜内会产生冷却水；检验：将包装后的成品进行金属检测，合格后方可入库，检测过程中会产生不合格品； 包装入库：检验合格后利用真空包装机进行外包装，入库存放。
制浆车间操作规程连蒸工段工艺操作规程一、生产目的将湿法备料工序来的草片，送入连续蒸煮系统，加入NaOH+AQ药液在高温高压下进行蒸煮，除去草片中木素等物质，制成符合标准的碱法草浆。
二、产品特征）1、粗浆硬度：11.5-14.5（KmnO42、黑液残碱：9-11g/L3、粗浆渣率：5-8%4、第1、2项指标合格率>80%三、工艺参数连蒸工段工艺参数：（1）用碱量：12-14%（以NaOH计）（2）蒸煮液浓度：105±5g/L（3）蒸煮液温度：≥80℃（4）蒸汽总压力：≥0.8MPa（5）比值通：0.4-0.6（6）蒸煮时间：25-30min（7）蒸煮管压力：0.60-0.7MPa（8）1#蒸煮管温度：160-170℃（9）2#蒸煮管温度：160-170℃（10）3#蒸煮管温度：160-170℃（11）喂料负荷：170-210A（12）销鼓转数>35%（13）1#蒸煮管转速：28-32%（14）2#蒸煮管转速：26-30%（15）3#蒸煮管转速：24-28%（16）粗浆硬度：11.5-14.5K（17）喷放残碱：8-11g/L（18）冷喷黑液流量：50-80m3/h（19）冷喷黑液温度：≤60℃（20）粗浆得率：≥45%白液：1、白液浓度：80g/L（以NaOH计）2、温度：>80℃3、浊度：<0.1%蒸汽:1、压力:≥0.6Mpa2、温度:160-170℃压缩空气:1、压力:≥0.8Mpa2、要求比较干燥,不含水和油.清水：1、压力:≥0.4Mpa2、温度:≤30℃四、工艺流程图1、连蒸工段工艺流程图经过干湿法备料已除去12-15%灰尘、杂物的合格草片，经过回料螺旋以15-20%的干度落入销鼓计量器，由一对相对旋转的辊子将草片粗略计量后，连续均匀送入预蒸螺旋输送机，接着落入螺旋喂料器。
回料螺旋草片回流量控制在10%以内。
螺旋喂料器是进料的关键设备。
喂料螺旋始端有两片螺距约为470mm的圆柱形螺旋，可将草片定量推入机内，位于机壳内的一段有三、四片螺距和螺径递减的圆锥形螺旋，螺距分别为420mm,370mm,320mm,用于将草片逐步压缩脱水.当草片干度达42-48%后,挤入密封料塞管,在螺旋轴及其延长的一段与料塞管之间形成环形密实的料塞,料塞的紧度为400-450kg/m3,构成压力密封,料塞长度约为400mm,压缩比(2.5-3):1。
造纸(纸浆)的生产工艺及流程纸浆是以某些植物为原料加工而成的，它是造纸的基本原料。
通常用以制浆原料的植物可分为4大类：茎干纤维类、韧皮纤维类、种毛纤维类和木材纤维类。
其中尤以木材纤维类为最重要。
目前我国木材资源远不能满足日益发展的制浆造纸工业的需要。
为了弥补原料的不足，每年要从国外进口相当数量的纸浆。
制浆是指利用化学方法、机械方法或两者结合的方法，使植物纤维原料离解变成本色或漂白纸浆的生产过程。
1.机械木浆(MECHANICALWOOD-PULP) 机械木浆亦称磨木浆，是利用机械方法磨解纤维原料制成的纸浆。
它在造纸工业中占有重要的地位。
它的生产成本低，生产过程简单，成纸的吸墨性强，不透明度高，纸软而平滑。
适宜印刷上的要求。
但由于纤维短，非纤维素组份含量高，所以成纸强度低。
另外由于木材中的木素和其他非纤维素绝大部分未被除去，用其生产的纸易变黄发脆，不能长期保存。
机械木浆通常指白色机械木浆和褐色机械木浆两种。
白色机械木浆主要用于生产新闻纸，也可配入其他纸浆中抄制书写纸和印刷纸；褐色机械木浆多用于生产包装纸和纸板，特别是工业用纸板。
2.硫酸盐木浆(SULPHATEWOODPULP) 硫酸盐木浆是采用氢氧化钠和硫化钠混合液为蒸煮剂。
在蒸煮过程中，因为药液作用比较和缓，纤维未受强烈侵蚀，故强韧有力，所制成的纸，其耐折、耐破和撕裂强度极好。
它一般可分为漂白和未漂两种。
未漂硫酸盐木浆可供制造牛皮纸、纸袋纸、牛皮箱板纸及一般的包装纸和纸板等。
漂白硫酸盐木浆可供制造高级印刷纸、画报纸、胶版纸和书写纸等。
3.亚硫酸盐木浆(SULPHITEWOODPULP) 亚硫酸盐木浆是以亚硫酸和酸性亚硫酸盐的混合液为蒸煮剂。
该浆的纤维较长，性质柔软，韧性好，强度大，容易漂白，并有极好的交织能力。
依其精制程度可分为未漂、半漂和漂白三种。
未漂浆因含少量木素和有色杂质，所以呈黄色，纤维也较硬，多用于抄造中等印刷纸、薄包装纸以及半透明纸和防油纸。
