【乳胶网配方设计】
1 ?基本工艺流程

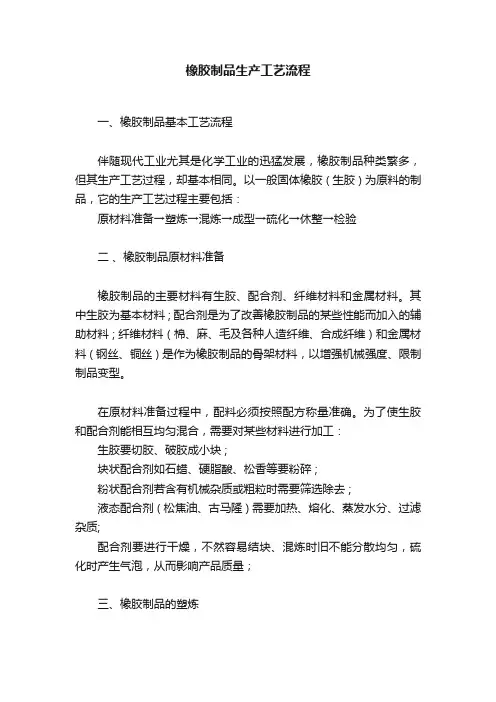

伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括：
原材料准备一塑炼一混炼一成型一硫化一修整一检验
2?原材料准备
橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料
（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。
在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工：
1基本工艺流程
伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括：
原材料准备一塑炼一混炼一成型一硫化一休整一检验
2?原材料准备
橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料
（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。
在原材料准备过程中，配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工：
生胶要在60--70 C烘房内烘软后，再切胶、破胶成小块；
块状配合剂如石蜡、硬脂酸、松香等要粉碎；
粉状配合剂若含有机械杂质或粗粒时需要筛选除去;
液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；
配合剂要进行干燥，不然容易结块、混炼时旧不能分散均匀，硫化时产生气泡，从而影响产品质量；
3?塑炼
生胶富有弹性，缺乏加工时的必需性能（可塑性），因此不便于加工。为了
提高其可塑性，所以要对生胶进行塑炼；这样，在混炼时配合剂就容易均匀分散在生胶中；同时，在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。将生胶的长链分子降解，形成可塑性的过程叫做塑炼。生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下，通过塑炼机的机械挤压和摩擦力的作用，使长链橡胶分子降解变短，由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气，在热和氧的作用下，使长链分子降解变短，从而获得可塑性。
4.混炼
为了适应各种不同的使用条件、获得各种不同的性能，也为了提高橡胶制品的性能和降低成本，必须在生胶中加入不同的配合剂。混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中，通过机械拌合作用，使配合剂完全、均匀地分散在生胶中的一种过程。混炼是橡胶制品生产过程中的一道重要工序，如果混合不均匀，就不能充分发挥橡胶和配合剂的作用，影响产品的使用性能。混炼后得到的胶料，人们称为混炼胶，它是制造各种橡胶制品的半成品材料，俗称胶料，通常均作为商品出售，购买者可利用胶料直接加工成型、硫化制成所需要的橡胶制品。根据配方的不同，混炼胶有一系列性能各
异的不同牌号和品种，提供选择。
5.成型
在橡胶制品的生产过程中，利用压延机或压出机预先制成形状各式各样、尺寸各不相同的工艺过程，称之为成型。成型的方法有：
压延成型适用于制造简单的片状、板状制品。它是将混炼胶通过压延机压制成一定形状、一定尺寸的胶片的方法叫压延成型。有些橡胶制品（如轮胎、胶布、胶管等）所用纺织纤维材料，必须涂上一层薄胶（在纤维上涂胶也叫贴胶或擦胶），涂胶工序一般也在压延机上完成。纤维材料在压延前需要进行烘干和浸胶，烘干的目的是为了减少纤维材料的含水量（以免水分蒸发起泡）和提高纤维材料的温度，以保证压延工艺的质量。浸胶是挂胶前的必要工序，目的是为了提高纤维材料与胶料的结合性能。
压出成型用于较为复杂的橡胶制品，象轮胎胎面、胶管、金属丝表面覆胶需要用压出成型的方法制造。它是把具有一定塑性的混炼胶，放入到挤压机的料斗内，在螺杆的挤压下，通过各种各样的口型（也叫样板）进行连续造型的一种
方法压出之前，胶料必须进行预热，使胶料柔软、易于挤出，从而得到表面光滑、尺寸准确的橡胶制品。
模压成型也可以用模压方法来制造某些形状复杂（如皮碗、密封圈）的橡
胶制品，借助成型的阴、阳模具，将胶料放置在模具中加热成型。
6?硫化
把塑性橡胶转化为弹性橡胶的过程叫做硫化，它是将一定量的硫化剂（如硫磺、硫化促进剂等）加入到由生胶制成的半成品中（在硫化罐中进行），在规定的温度下加热、保温，使生胶的线性分子间通过生成"硫桥"而相互交联成立体的网状结构，从而使塑性的胶料变成具有高弹性的硫化胶。由于交联键主要是由硫
磺组成，所以称为"硫化".随着合成橡胶的迅速发展，现在硫化剂的品种很多，除硫磺外，还有有机多硫化物、过氧化物、金属氧化物等。因此，凡是能使线状结构的塑性橡胶，转化为立体网状结构的弹性橡胶的工艺过程都叫硫化，凡能在橡胶材料中起"搭桥"作用的物质都称为"硫化剂".
硫化后的弹性橡胶叫硫化橡胶，又叫软橡胶，俗称"橡胶".硫化是橡胶加工的一个最为重要的工艺过程，各种橡胶制品必须经过硫化来获得理想的使用性能。未经硫化的橡胶，在使用上是没有什么使用价值的，但欠硫（硫化程度不够，硫化时间不够，未能达到最佳状态）和过硫（硫化时间超过、性能显着下降）都使
橡胶性能下降。所以生产过程中一定要严格控制硫化时间，以保证硫化后的橡胶
制品具有最好的使用性能和最长久的使用寿命。
7.辅助措施
为了达到使用性能，还应在生产工艺中增加辅助措施：
7.1增加强度--配用硬质碳黑，掺用酚醛树脂；
7.2增加耐磨性--配用硬质碳黑；
7.3气密性要求高--少用挥发性高的组分；
7.4增加耐热性--采用新的硫化工艺；
7.5增加耐寒性--通过生胶的解枝镶嵌，降低结晶倾向，使用耐低温的增塑剂；
7.6增加耐燃性--不用易燃助剂、少用软化剂、使用阻燃剂（如：三氧化锑）
7.7增加耐氧性、耐臭氧性--采用对二胺类防护剂;
7.8提高电绝缘性--配用高结构填充剂或金属粉，配用抗静电剂;
7.9提高磁性--采用锶铁氧粉，铝镍铁粉，铁钡粉等作填充剂；
7.10提高耐水性--采用氧化铅或树脂硫化体系，配用吸水性较低的填充剂
（如硫酸钡、陶土）；
7.11提高耐油性--充分交联、少用增塑剂；
7.12提高耐酸碱度--多用填充剂；
7.13提高高真空性--配用挥发性小的添加剂；
7.14降低硬度--大量填充软化剂
8.橡胶制品的分类及其在汽车上的应用
橡胶制品应用广泛，品种也很多。按照用途来分，通常分为工业用和民用两大类。工业用橡胶制品主要有：轮胎、胶带、胶管、胶版、胶布及胶布制品、密封件、减振件、胶乳制品、硬质橡胶制品、橡胶绝缘制品、胶辊以及橡胶衬里等。
丁苯橡胶的生产工艺 (2011-10-03 23:05:53)转载▼ 标签：丁苯橡胶中顺苯乙烯丁二烯乳液聚合转化率橡胶教育 1.1 丁苯橡胶的分类 丁苯橡胶品种繁多，如按聚合方法、聚合温度、辅助单体含量及充填剂等的不同，丁苯橡胶简分为下列几类。 ①按聚合方法和条件分类 可以分为乳液聚丁苯橡胶和溶液聚丁苯橡胶；乳聚丁苯橡胶开发历史悠久, 生产和加工工艺成熟, 应用广泛, 其生产能力、产量和消耗量在丁苯橡胶中均占首位。溶聚丁苯橡胶是兼具多种综合性能的橡胶品种, 其生产工艺与乳聚丁苯橡胶相比, 具有装置适应能力强、胶种多样化、单体转化率高、排污量小、聚合助剂品种少等优点, 是今后的发展方向。 乳液聚丁苯橡胶又可以分为高温乳液聚合丁苯橡胶和低温乳液聚合丁苯橡胶，后者应用较广，前者趋于淘汰。 在生产工艺上，乳液聚合丁苯橡胶更加成熟，因此本文主要介绍低温乳液聚合生产丁苯橡胶的生产工艺。 ②按填料品种分类 可以分为充炭黑丁苯橡胶、充油丁苯橡胶和充炭黑充油丁苯橡胶等。 ③按苯乙烯含量分类 丁苯橡胶—10、丁苯橡胶—30、丁苯橡胶—50等，其中数字为苯乙烯聚合时的含量（质量），最常用的是丁苯橡胶—30 1.2 丁苯橡胶的结构
典型丁苯橡胶的结构特征如表一: 表一典型丁苯橡胶的结构特征 ①大分子宏观结构包括 单体比例、平均相对分子质量及分布、分子结构的线性或非线性，凝胶含量等。 ②微观结构主要包括 丁二烯链段中顺式—1，4、反式—1，4和1，2—结构(乙烯基)的比例，苯乙烯、丁二烯单元的分布等。 ③无定形聚合物 因掺杂有苯乙烯链节，所以丁苯橡胶的主体结构不规整，不易结晶。 ④丁二烯的微观结构的变化对丁苯橡胶性能的影响不大 在丁苯橡胶硫化时，丁二烯链节中顺式—1，4和反式—1，4两种结构会发生异构而相互转化，最后可达到一个平衡态。又在低温丁苯和高温丁苯中1．2—丁二烯链节的含量相差不太大．所以丁二烯微观结构的变化对丁苯橡胶性能的影响不大。 ⑤苯乙烯含量与玻璃化转变温度 丁苯橡胶的玻璃化温度取决于苯乙烯均聚物的含量。乙烯基的含量越低，玻璃化温度越低。可以按需要的比例从100%的丁二烯(顺式、反式的玻璃化温度都是-100℃)调够到100%的聚苯乙烯(玻璃化温度为90℃)。玻璃化温度对硫化橡胶的性质起重要作用，大部分乳液聚合丁苯橡胶含苯乙烯为23.5%，这种含量的丁苯橡胶具有较好的综合物理机械性能。 ⑥低温丁苯橡胶性能优于高温丁苯橡胶 高温(50℃)聚合时．支化较严重．凝胶物含量较高；在同等分子量下．分子量
北京化工大学化学工程学院 设计说明书 题目： 学生： 班级：化工 学号： 指导教师： 2015 年1月
目录 1.工艺设计基础 1.1 设计任务 1.2 原辅材料性质及技术规格 1.3 产品的性质及技术规格 1.4 危险性物料的主要物性 1.5 原辅材料的消耗定额 2.工艺说明 2.1生产方法、工艺技术路线及工艺特点 2.1.1 生产方法 2.1.2 工艺技术路线的确定 2.2生产流程简述 3.工艺计算与主要设备选型 3.1 物料衡算 3.1.1 计算的基准数据 3.1.2 计算基准 3.1.3 各单元物料衡算 3.2热量衡算 3.2.1 计算的基准数据 3.2.2 物料衡算 3.3 聚合釜的计算及选型 4 工艺控制条件及自控设计 5.附图：带控制点的工艺流程图（PID）
1．工艺设计基础 1.1 设计任务 1.1.1设计项目 年产1.1万吨顺丁橡胶生产工艺设计 1.1.2产品规格 纯度为99%的顺丁橡胶 1.1.3生产能力 年产1.1万吨顺丁橡胶； 考虑到设备检修，年开工时间为8000小时； 采用五班三倒制，每班工作8小时。 1.1.4主要设计任务 顺丁橡胶生产工艺由聚合工段和后处理工段两大部分组成，本设计的主要任务为：（1）聚合釜、终止釜和凝聚釜的物料衡算； （2）聚合釜的热量衡算； （3）聚合釜的计算和选型； （4）设计出聚合工段带工艺控制点的工艺流程图。 由于本设计为假定设计，所以设计任务中其他项目如：厂区或厂址、主要技术经济指标、原料的供应、技术规格以及燃料种类、水电汽的主要来源，与其他工业企业的关系，建厂期限、设计单位、设计进度及设计阶段的规定等均从略。 1.1.5产品及主要用途 顺丁橡胶，全名为顺式—1,4—聚丁二烯橡胶，呈白色或微黄色，简称BR，是由丁二烯聚合制得的结构规整的合成橡胶。与天然橡胶和丁苯橡胶相比，硫化后的顺丁橡胶的耐寒性、耐磨性和弹性特别优异，动负荷下发热少，耐老化性尚好，易与天然橡胶、氯丁橡
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。
第三节顺丁橡胶生产工艺 顺丁橡胶（BR）：以13-丁二烯为单体，经配位聚合而得到的高顺式聚丁二烯高分子弹性体。 一、主要原料 1.单体 单体1，3-丁二烯 2.引发剂 Li系→组成简单，活性高、用量少，易控制，加工性能差。 Ti系→产物为线型结构，Rp快，相对分子质量分布窄，加工性能不好。 Co系→→支化度高 较好，顺式含量高，相对分子质量分布较宽，易于加工。 Ni系→→可提高单体浓度和聚合温度，国内多采用。 Ni系引发剂组成：主引发剂→环烷酸镍Ni(OOCR)2 助引发剂→三异丁基铝Al(i-C4H9)3，外观浅黄透明，无悬浮物 第三组分→三氟化硼乙醚络合物BF3OC2H5 3.溶剂 溶剂：苯、甲苯、甲苯-庚烷、溶剂油（简称C6油或抽余油）等 ↓ 要求是馏程60～90℃，碘值＜0.2g/100g，水值＜20mg/kg。 影响：造成聚合体系的粘度不同，影响传热、搅拌、回收、生产能力等。 4.其他 终止剂：乙醇（纯度95%，含水5%，恒沸点78.2℃，相对密度0.81） 防老剂：2，6-二叔丁基-4-甲基苯酚（简称264） 熔点69～71℃，游离甲酚＜0.04%，灰分＜0.03%，油溶性合格。二、原理与工艺 1.聚合原理与方法 配位聚合 采用连续式溶液聚合法。 2.顺丁橡胶生产工艺 （1）生产工艺配方与聚合条件
①工艺配方； 丁油浓度12～15g/ml 镍/丁≤2.0×10－5 铝/丁≤1.0×10－4 硼/丁≤2.0×10－4 铝/硼＞0.25 醇/铝6 铝/镍3～8 防老剂/丁0.79%～1.0% 聚合温度：首釜＜95℃，末釜＜100℃ 聚合压力：＜0.45Mpa 转化率：＞85% 收率：＞95% 每吨胶消耗丁二烯： 1.045t ②聚合条件的确定 1/单体浓度 门尼粘度是生产控制的主要指标，一般控制在（45～50）±5左右。 2/引发剂的陈化方式→引发剂的活性有很大影响 陈化方式： 三元陈化→（Ni、B、Al分别配制成溶液，再按一定次序加入） 双二元陈化→（将Al分成一半，分别与Ni、Al组分混合陈化） 稀硼单加→（将Ni、Al混合陈化，B配制成溶液后直接加入聚合釜）→应用最多一种方式 3/溶剂的选择 甲苯的溶解能力最好，但搅拌不利。 生产中选择：溶剂油为溶剂 优点：成本低，来源丰富，毒性小，易分离回收。 缺点；溶解性能不好，易产生挂胶。 4/聚合温度控制 现象：丁二烯聚合反应的反应热为1381.38kJ/kg，如不及时排除将会影响产物
关于乙丙橡胶生产工艺的技术及经济比较 乙丙橡胶（EPR）是继Zieg1er一Natta催化剂的发明、聚乙烯和聚丙烯的出现后问世的一种以乙烯。丙烯为基本单体的共聚橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）两大类。前者是乙烯和丙烯的共聚物；后者是乙烯、丙烯和少量非共轭二烯烃的共聚物。EPR具有许多其它通用合成橡胶所不具备的优异性能，加之单体价廉易得，用途广泛，是国外七大合成橡胶品种中发展最快的一种，其产量、生产能力和消费量在发达国家中均居第三位，仅次于丁苯橡胶、顺丁橡胶。 目前FPR工业生产工艺路线有溶液聚合法、悬浮聚合法和气相聚合法三种。下面将分别详细论述其技术状况及待点，并进行技术经济比较。 一、溶液聚合工艺 1、技术状况生产工艺是在既可以溶解产品、又可以溶解单体和催化剂体系的溶剂中进行的均相反应，通常以直链烷烃如正己烷为溶剂，采用V一A1催化剂体系，聚合温度为30～50C，聚合压力为0.4～0.8MPa，反应产物中聚合物的质量分数一般为8％～10％。工艺过程基本上由原材料准备、化学品配制、聚合、催化剂脱除、单体和溶剂回收精制以及凝聚、干燥和包装等工序组成，但由于各公司在某部分或控制方面有自己的专利技术，因而各具独特的工艺实施方法。 DSM公司EPR溶液聚合工艺技术成熟，比较先进，有下列优点：（1）投资低，工艺最佳化。反应器的优比设计能满足反应物料混合要求，能准确控制聚合反应工艺参数和产品质量，聚合物胶液浓度高而循环溶剂量少，聚合釜体积小但生产强度高，原料和循环单体不需要精制，催化剂效率高，三废中钒含量低，生产弹性大。（2）生产操作费用低，装置年操作时间长，原料和催比剂的消耗低，采用先进控制系统对生产进行控制。（3）产品质量具有极强的竞争力。产品中催化剂残渣含量低，生产中次品少，产品牌号切换灵活，切换废品量少，产品特性能够按用户要求进行调整，产品牌号多，门尼值可在20～160宽范围内调节，质量稳定，重复性好，产品规格指标变化幅度窄和产品加工性能优异。 2、技术特点技术比较成熟，操作稳定，是工业生产EPR的主要方法；产品品种牌号较多，质量均匀，灰分含量较少，应用范围广泛；产品电绝缘性能好。但是由于聚合是在溶剂中进行，传质传热受到限制，聚合物的质过分数一般控制在6％～9％，最高仅达11％～14％，聚合效率低。同时，由于溶剂需回收精制，生产流程长，设备多，建设投资及操作成本较高。 二、悬浮聚合工艺 1、技术状况EPR悬浮聚合工艺产品牌号不多，其用途有局限性，主要用作聚烯烃改性，目前只有Enichem公司和Bayer公司两家使用，占EPR总生产能力的13.4%。该工艺是根据丙烯在共聚反应中活性较低的原理，将乙烯溶解在液
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
常熟理工学院 ------材料科学与工程专业聚合物合成工艺课程设计 题目：配位嵌段共聚合制备乙丙橡胶的合成工艺 姓名：颜霞 学号：150207135 专业：材料科学与工程专业 班级：07级材料（1）班 指导教师：左晓兵 起止日期：2009.1—2009.
配位嵌段共聚合制备乙丙橡胶的合成工艺 一、聚合方法概述 反应方程式： CH3 CH3 ｜︱ CH2= CH2 + CH= CH2 ( CH2--- CH2)m（—CH2）n 乙烯丙烯共聚物 CH3 ｜ CH2= CH2 + CH= CH2 +二烯烃 CH3 ︱ (CH2--- CH2)m—（CH—CH2）n—（二烯烃）y EPDM三元共聚物 反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。 主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。 1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。在汽车密封条行业中，主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。目前，我国乙丙橡胶在汽车工业中的用量占全国乙丙橡胶总用量的42%-44%，其中还不包括船舶、列车和集装箱密封条的乙丙橡胶用量。因乙丙橡胶的粘接性能不好，在汽车轮胎行业中在大量用料的轮胎主体和胎面部位上无法推广使用乙丙橡胶，只在内胎、白胎侧、胎条等部位少量使用乙丙橡胶。
一、基本工艺流程 橡胶制品种类繁多，但生产工艺过程却基本相同。以一般固体橡胶——生胶为原料的橡胶制品的基本工艺过程包括：塑炼、混炼、压延、压出、成型、硫化6个基本工序。当然，原材料准备、成品整理、检验包装等基本工序也少不了。橡胶的加工工艺过程主要是解决塑性和弹性性能这个矛盾的过程。通过各种工艺手段，使得弹性的橡胶变成具有塑性的塑炼胶，再加入各种配合剂制成半成品，然后通过硫化使具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 二、原材料准备 1.橡胶制品的主要原料是以生胶为基本材料，而生胶就是生长在热带，亚热带的橡胶树上通过人工割开树皮收集而来。 2.各种配合剂，是为了改善橡胶制品的某些性能而加入的辅助材料。 3.纤维材料有（棉、麻、毛及各种人造纤维、合成纤维和金属材料、钢丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。在原材料准备过程中配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对材料进行加工。生胶要在60--70℃烘房内烘软后再切胶、破胶成小块，配合剂有块状的。如石蜡、硬脂酸、松香等要粉碎。粉状的若含有机械杂质或粗粒时需要筛选除去液态的如松焦油、古马隆需要加热、熔化、蒸发水分、过滤杂质, 配合剂要进行干燥不然容易结块、混炼时若不能分散均匀硫化时产生气泡会影响产品质量。 三、塑炼 生胶富有弹性,缺乏加工时必需的可塑性性能,因此不便于加工。为了提高其可塑性,所以要对生胶进行塑炼,这样在混炼时配合剂就容易均匀分散在生胶中,同时在压延、成型过程中也有助于提高胶料的渗透性渗入纤维织品内和成型流动性。将生胶的长链分子降解形成可塑性的过程叫做塑炼。生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下通过塑炼机的机械挤压和摩擦力的作用使长链橡胶分子降解变短由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气在热和氧的作用下使长链分子降解变短从而获得可塑性。 四、混炼 为了适应各种不同的使用条件、获得各种不同的性能,也为了提高橡胶制品的性能和降低成本必须在生胶中加入不同的配合剂。混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中通过机械拌合作用使配合剂完全、均匀地分散在生胶中的一种过程。混炼是橡胶制品生产过程中的一道重要工序,如果混合不均匀就不能充分发挥橡胶和配合剂的作用影响产品的使用性能。混炼后得到的胶料人们称为混炼胶它是制造各种橡胶制品的半成品材料,俗称胶料通常均作为商品出售购买者可利用胶料直接加工成型、硫化制成所需要的橡胶制品。根据配方的不同?混炼胶有一系列性能各异的不同牌号和品种?提供选择。 五、成型 在橡胶制品的生产过程中利用压延机或压出机预先制成形状各式各样、尺寸各不相同的工艺过程?称之为成型。成型的方法有 1.压延成型 适用于制造简单的片状、板状制品。它是将混炼胶通过压延机压制成一定形状、一定尺寸的胶片的方法叫压延成型。有些橡胶制品?如轮胎、胶布、胶管等所用纺织纤维材料必须涂上一层薄胶在纤维上涂胶也叫贴胶或擦胶??涂胶工序一般也在压延机上完成。纤维材料在压延前需要进行烘干和浸胶烘干的目的是为了减少纤维材料的含水量以免水分蒸发起泡?和提高纤维材料的温度以保证压延工艺的质量。浸胶是挂胶前的必要工序目的是为了提高纤维材料与胶料的结合性能。 2.压出成型 用于较为复杂的橡胶制品?象轮胎胎面、胶管、金属丝表面覆胶需要用压出成型的方法制造。它是把具有一定塑性的混炼胶放入到挤压机的料斗内在螺杆的挤压下通过各种各样的口型也叫样板进行连续造型的一种方法。压出之前胶料必须进行预热使胶料柔软、易于挤出从而得到表面光滑、尺寸准确的橡胶制品。 3.模压成型 也可以用模压方法来制造某些形状复杂如皮碗、密封圈的橡胶制品?借助成型的阴、阳模具将胶料放置在模具中加热成型。
一、产品及原材料简介 1.1产品简介 产品为丁二烯橡胶(BR)9000,规格BR9O00. 丁二烯橡胶(BR)9000全名顺式-1,4-聚丁二烯橡胶（Cis 1,4Polybutadiene Rubber）. 丁二烯橡胶(BR)9000为白色或浅黄色弹性体,性能和天然橡胶相近,是一种优良的通用橡胶,其结构式为： 顺式-1,4结构在聚合链中含量在90％以上的聚丁二烯才具有良好的弹性. 丁二烯橡胶(BR)9000与天然橡胶和丁苯橡胶相比,具有弹性高,耐磨性好,耐寒性好,生热低,耐屈挠性和动态性能好等特性,它与油类、补强剂、填充剂、天然橡胶以及丁苯橡胶等均有良好的相容性.丁二烯橡胶(BR)9000的主要缺点是抗湿滑性，撕裂强度和拉伸强度较低,冷流性大,加工性能较差。 表1-1 丁二烯橡胶(BR)9000产品质量指标（GB/T8659-2001)
1.2 原材料规格及性能 1.2.1 原料 1.2.1.1 丁二烯 纯度≥ 99.2% 水值≤ 25mg/kg 乙腈≤ 3mg/kg TBC ≤ 20mg/kg 二聚物≤ 300mg/kg 总炔烃≤ 20mg/kg(其中乙烯基乙炔< =5mg/kg) 含氧化合物≤ 10mg/kg 1.2.1.1 粗溶剂油 沸程： 60~90℃ 碘指： <0.1G/100g 水值：无游离水 硫化物：无 水溶物酸碱性：中性 1.2.1.3 环烷酸镍 含镍量：≥ 6%(m/m) 含水量： < 0.5%(m/m) 机械杂质： < 0.2%(m/m) 苯不溶物：微量 不皂化物：无 外观：绿色透明粘稠物 1.2.1.4 三氟化硼乙醚络合物
BF含量： 46.8~47.8%（m/m）3 比重： 1.120~1.127 沸点： 124.5~126℃ 油溶性：在250倍油中全溶，三小时后无沉淀含水量： <=0.5%(m/m) 外观；无色透明，无沉淀物 1.2.1.5 三异丁基铝 溶度： 2.0 ± 0.2g/l 悬浮铝；无 外观；无色透明液体 活性铝含量： >= 80%(m/m) 二异丁基氢化铝：≤15%（m/m） 1.2.1.6 2，6-二叔丁基-4-甲基苯酚（防老剂）溶点； 68.5~70.0℃ 游离甲酚：≤0.03% 灰分：≤0.03% 外观：白色或浅黄色晶体 1.2.1.7 5A分子筛 吸水量: ≥200mg/ml 堆积密度： >0.6~0.7t/m3 1.2.1.8 活性氧化铝 粒径： 4~6mm 吸水率：≥100% 强度：≥13kg/个球 堆积密度： 0.63~0.78t/m3 外观：白色或微红色粒状固体 1.2.1.9 液碱 氢氧化钠含量：≥30% 水不溶物含量： <0.1% 1.2.1.10 聚乙烯薄膜 规格：宽700cm ，厚0.04~0.06mm 熔点： <100℃ 1.2.1.11 牛皮纸袋质量标准： 规格： 900×370×160mm
生产工艺流程图和工艺描述 香肠工艺流程图 辅料验收原料肉验收 原料暂存肥膘解冻 精肉解冻水切丁辅料暂存分割热水漂洗1 漂洗2 加水绞肉 肠衣验收、暂存（处理）灌装、结扎 （包括猪原肠衣和蛋白肠衣） 咸水草、麻绳验收、暂存浸泡漂洗3 冷却 内包装 装箱、入库 出货
香肠加工工艺说明 加工步骤使用设备操作区域加工工艺的描述与说明 原料肉验收、暂存化验室、仓库 按照原料肉验收程序进行，并要求供应商 提供兽药残留达标保证函及兽医检疫检 验证明 辅料验收、暂 存 化验室、仓库按验收规程进行验收肥膘验收、暂 存 化验室、仓库按验收规程进行验收肠衣验收化验室按验收规程进行验收 肠衣处理腊味加工间天然猪肠衣加工前需用洁净加工用水冲洗，人造肠衣灌装前需用洁净加工用水润湿 咸水草、麻绳 验收 化验室按验收规程进行验收暂存仓库 浸泡腊味加工间咸水草、麻绳加工前需用洁净加工用水浸泡使之变软 解冻解冻间肉类解冻分 割间 ≤18℃、18～20h恒温解冻间空气解冻 分割分割台、刀具肉类解冻分 割间 将原料肉筋键、淋巴、脂肪剔除、并分割 成约3cm小肉块 加工步骤使用设备操作区域加工工艺的描述与说明 漂洗2 水池肉类解冻分 割间 加工用水漂洗，将肉的污血冲洗干净 绞肉绞肉机肉类解冻分 割间 12℃以下，采用Φ5mm孔板 肥膘切丁切丁机肉类解冻分 割间 切成0.5cm长的立方
漂洗1 水池肉类解冻分 割间 水温45－60℃，洗去表面游离油脂、碎肉 粒 灌装、结扎灌肠机香肠加工间按产品的不同规格调节肠体长度，处理量800~1200kg/h ，温度≦12℃ 漂洗3 水池香肠加工间水温45～60℃，清洗肠体表面油脂、肉碎 冷却挂肠杆预冷车间12℃下冷却0.5～1小时，中心温度≦25℃ 内包装真空机、电子 秤、热封口机 内包装间 将待包装腊肠去绳后按不同规格称重，装 塑料袋、真空包装封口 装箱、入库扣扎机、电子 秤 外包装间、成 品仓库 将真空包装的产品装彩袋封口，按不同规 格装箱、核重、扣扎放入成品库并挂牌标 识。
起止日期：2009.1—2009. 配位嵌段共聚合制备乙丙橡胶的合成工艺 一、聚合方法概述 反应方程式： CH3 CH3 ｜︱ CH2= CH2 + CH= CH2 ( CH2--- CH2)m（—CH2）n 乙烯丙烯共聚物 CH3 ｜ CH2= CH2 + CH= CH2 +二烯烃 CH3 ︱ (CH2--- CH2)m—（CH—CH2）n—（二烯烃）y EPDM三元共聚物 反应机理：以乙烯、丙烯为单体，用钒-铝配合物为引发剂，其聚合机理属于配位离子型聚合反应。聚合时，首先是单体上双键的∏电子在引发剂活性中心的空位上进行络合，由于R-V键变弱，以致断裂，单体分子插入R-V键，链的增长按这个方式不断重复进行。 主要用途：因乙丙橡胶分子主链为饱和结构而呈现出卓越的耐候性、耐臭氧、电绝缘性、低压缩永久变形、高强度和高伸长率等宝贵性能，其应用极为广泛，消耗量逐年增加。根据乙丙橡胶的不同系列和分子结构方面的特点，乙丙橡胶应用种类有通用型、混用型、快速硫化型、易加工型和二烯烃橡胶并用型等不同应用类型。从实际应用情况分析，乙丙橡胶在非轮胎方面得到了广泛的应用。 1.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。在汽车密封条行业中，
主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。目前，我国乙丙橡胶在汽车工业中的用量占全国乙丙橡胶总用量的42%-44%，其中还不包括船舶、列车和集装箱密封条的乙丙橡胶用量。因乙丙橡胶的粘接性能不好，在汽车轮胎行业中在大量用料的轮胎主体和胎面部位上无法推广使用乙丙橡胶，只在内胎、白胎侧、胎条等部位少量使用乙丙橡胶。 2.建筑行业由于乙丙橡胶具有优良的耐水性、耐热耐寒性和耐候性，又有施工简便等特点，因此乙丙橡胶在建筑行业中主要用于塑胶运动场、防水卷材、房屋门窗密封条、玻璃幕墙密封、卫生设备和管道密封件等。乙丙橡胶在建筑行业中用量最大的还数塑胶运动场和防水卷材，就国内用量而言已占乙丙橡胶总用量的26%-28%。用EPDM生产的防水卷材已逐渐代替其他材料(如CMS)制作的防水卷材，尤其是用于地下建筑的防水卷材。 3.电气和电子行业在电气和电子行业中主要利用乙丙橡胶的优良电绝缘性、耐候性和耐腐蚀性，在许多电气部件中采用了此类橡胶。例如用乙丙橡胶生产电缆，尤其是海底电缆用EPDM或EPDM/PP代替了PVC/NBR制作电缆的绝缘层，电缆的绝缘性能和使用寿命有了大幅度提高。在变压器绝缘垫、电子绝缘护套方面也大量采用了乙丙橡胶制作。 4.乙丙橡胶与其他橡胶并用也是乙丙橡胶应用的一个很大的领域乙丙橡胶与其他橡胶并用在性能上可互补并改善工艺和降低成本。但由于各种配合剂对不同高聚物的亲合能力各异，共硫化性又取决于各高聚物交联效率，不同高聚物并用共混不可能达到分子级相容，而是分相存在的不均体系。配合剂的这种相间不均分配，对乙丙并用橡胶的性能有重大影响。在此简要介绍如下： (1)三元乙丙橡胶与丁基橡胶有较好的相容性和共硫化性，此两胶并用物理机械性能呈加和性，丁基橡胶可改善乙丙橡胶气密性，提高撕裂性和隔音性；而乙丙橡胶改善了丁基橡胶的耐臭氧性和耐老化性，改善了丁基橡胶压出表面光度，提高了半成品停放时的抗变形性能。 (2)三元乙丙橡胶可以不同比例与氯丁橡胶并用，以改善乙丙橡胶的耐油性能。乙丙橡胶与氯丁橡胶并用后，两种橡胶性能互补。乙丙橡胶的耐油性、耐燃性和粘着性有所改进；氯丁橡胶也改善了耐臭氧、耐化学腐蚀、耐热、耐蒸汽、耐低温屈挠等性能，并提高了氯丁橡胶的加工油及炭黑的填充量，从而降低了成本。
啤酒生产工艺流程 啤酒生产工艺流程可以分为制麦、糖化、发酵、包装四个工序。现代化的啤酒厂一般已经不再设立麦芽车间，因此制麦部分也将逐步从啤酒生产工艺流程中剥离。） 一个典型的啤酒生产工艺流程图如下（不包括制麦部分）： 注：本图来源于中国轻工业出版社出版管敦仪主编《啤酒工业手册》一书。 图中代号所表示的设备为： 1、原料贮仓 2、麦芽筛选机 3、提升机 4、麦芽粉碎机 5、糖化锅 6、大米筛选机 7、大米粉碎机 8、糊化锅 9、过滤槽 10、麦糟输送 11、麦糟贮罐 12、煮沸锅/回旋槽 13、外加热器 14、酒花添加罐 15、麦汁冷却器 16、空气过滤器 17、酵母培养及添加罐 18、发酵 罐 19、啤酒稳定剂添加罐 20、缓冲罐 21、硅藻土添加罐 22、硅藻土过滤机 23、啤酒精滤机 24、清酒罐 25、洗瓶机 26、灌装机 27、杀菌机 28、贴标机 29、装箱机 （一）制麦工序 大麦必须通过发芽过程将内含的难溶性淀料转变为用于酿造工序的可溶性糖类。大麦在收获后先贮存2-3月，才能进入麦芽车间开始制造麦芽。 为了得到干净、一致的优良麦芽，制麦前，大麦需先经风选或筛选除杂，永磁筒去铁，比重去石机除石，精选机分级。 制麦的主要过程为：大麦进入浸麦槽洗麦、吸水后，进入发芽箱发芽，成为绿麦芽。绿麦芽进入干燥塔/炉烘干，经除根机去根，制成成品麦芽。从大麦到制成麦芽需要10天左右时间。 制麦工序的主要生产设备为：筛（风）选机、分级机、永磁筒、去石机等除杂、分级设备；浸麦槽、发芽箱/翻麦机、空调机、干燥塔（炉）、除根机等制麦设备；斗式提升机、螺旋/刮板/皮带输送机、除尘器/风机、立仓等输送、储存设备。 （二）糖化工序 麦芽、大米等原料由投料口或立仓经斗式提升机、螺旋输送机等输送到糖化楼顶部，经过去石、除铁、定量、粉碎后，进入糊化锅、糖化锅糖化分解成醪液，经过滤槽/压滤机过滤，然后加入酒花煮沸，去热凝固物，冷却分离 麦芽在送入酿造车间之前，先被送到粉碎塔。在这里，麦芽经过轻压粉碎制成酿造用麦芽。糊化处理即将粉碎的麦芽/谷粒与水在糊化锅中混合。糊化锅是一个巨大的回旋金属容器，装有热水与蒸汽入口，搅拌装置如搅拌棒、搅拌桨或
乙丙橡胶生产工艺及其技术经济分析 乙丙橡胶（EPR）是继Zieg1er一Natta催化剂的发明、聚乙烯和聚丙烯的出现后问世的一种以乙烯。丙烯为基本单体的共聚橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）两大类。前者是乙烯和丙烯的共聚物；后者是乙烯、丙烯和少量非共轭二烯烃的共聚物。 EPR具有许多其它通用合成橡胶所不具备的优异性能，加之单体价廉易得，用途广泛，是80年代以来国外七大合成橡胶品种中发展最快的一种，其产量、生产能力和消费量在发达国家中均居第三位，仅次于丁苯橡胶、顺丁橡胶。1998年世界EPR总生产能力约为102吨，消费量为81．4万吨。初步统计，1999年消费量约为83．61万吨，预计2003年将达到98．0万吨。1998～2003年EPR的需求增长率为3．8％，高于丁苯橡胶和顺丁橡胶需求量的增长速率。 目前FPR工业生产工艺路线有溶液聚合法、悬浮聚合法和气相聚合法三种。下面将分别详细论述其技术状况及待点，并进行技术经济比较。 1、溶液聚合工艺 1．1技术状况 60年代初实现工业化，经不断完善和改进，技术己成熟，为许多新建装置所使用，是工业生产的主导技术，约占FPR总生产能力的77．6％。 该工艺是在既可以溶解产品、又可以溶解单体和催化剂体系的溶剂中进行的均相反应，通常以直链烷烃如正己烷为溶剂，采用V一A1催化剂体系，聚合温度为30～50C，聚合压力为0．4～0．8 MPa，反应产物中聚合物的质量分数一般为8％～10％。工艺过程基本上由原材料准备、化学品配制、聚合、催化剂脱除、单体和溶剂回收精制以及凝聚、干燥和 包装等工序组成, 但由于各公司在某部分或控制方面有自己的专利技术，因而各具独特的工艺实施方法。代表性的公司有DSM、 Exxon、uniroya1、DuPont、日本三井石化和JSR公司。其中最典型的代表是DSM公司，它不仅是全球最大的EPR生产者，而且在荷兰、美国、日本、巴西所拥有的四套装置均是采用溶液聚合工艺，占世界溶液聚合工艺生产EPR总能力的1/4。下面将以该公司为例进行说明。 DSM公司采用己烷为溶剂，乙叉降冰片烯（ENB）或双环戊二烯（DCPD）为第三单体，氢气为分子量调节剂，VOCL3一1／2AL2Et3CL3为催化剂。此外，为提高催化剂活性及降低其用量，还加入了促进剂。催化剂的配比用量、预处理方式、促进剂类型是DSM公司的专有技术。反应物料二级预冷到一500C，根据生产的牌号，单釜或两釜串联操作。聚 合釜容积大约为6m3。聚合反应条件为：温度低于650C，压力低于2. 5 MPa，反应热用
橡胶生产技术工艺 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化 6 个基本工序。橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过 各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制 成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好 的橡胶制品。 2 橡胶加工工艺 2.1 塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3- 5min。丁苯橡胶的门尼粘度多在35-60 之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2 混炼工艺
橡胶生产工艺流程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
【乳胶网-】 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→修整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；
乙丙橡胶
硬度65三元乙丙橡胶配方原材料名称 硬度70三元乙丙橡胶配方原材料名称 硬度75三元乙丙橡胶配方原材料名称
硬度80三元乙丙橡胶配方原材料名称 硬度82三元乙丙橡胶配方原材料名称
胶液送入中和塔。胶料经塔底导出。经脱水干燥 6、工艺流程图 7、用途 ①.汽车工业乙丙橡胶在汽车制造行业中应用量最大，主要应用于汽车密封条、散热器软管、火花塞护套、空调软管、胶垫、胶管等。在汽车密封条行业中，主要利用EPDM的弹性、耐臭氧、耐候性等特性，其ENB型的EPDM橡胶已成为汽
车密封条的主体材料，国内生胶年消耗量已超过1万吨，但由于品种关系，其一半还依靠进口。由于热塑性三元乙丙橡胶EPDM/PP强度高、柔性好、涂装光泽度高、易回收利用的特点，在国内外汽车保险杠和汽车仪表板生产中已作为主导材料。预计到2010年仅汽车保险杠和仪表板两项产品，EPDM/PP的国内年用量可达4.5万吨。此类产品的回收利用主要采用的工艺方法是：先去掉产品表面的涂料-粉碎-清洗-再造粒-添加新料后生产新产品。这样在保险杠和仪表板生产中，就能节约大量原材料取得较好的经济效益。目前，我国乙丙橡胶在汽车工业中的用量占全国乙丙橡胶总用量的42%-44%，其中还不包括船舶、列车和集装箱密封条的乙丙橡胶用量。因乙丙橡胶的粘接性能不好，在汽车轮胎行业中在大量用料的轮胎主体和胎面部位上无法推广使用乙丙橡胶，只在内胎、白胎侧、胎条等部位少量使用乙丙橡胶。 ②.建筑行业由于乙丙橡胶具有优良的耐水性、耐热耐寒性和耐候性，又有施工简便等特点，因此乙丙橡胶在建筑行业中主要用于塑胶运动场、防水卷材、房屋门窗密封条、玻璃幕墙密封、卫生设备和管道密封件等。乙丙橡胶在建筑行业中用量最大的还数塑胶运动场和防水卷材，就国内用量而言已占乙丙橡胶总用量的26%-28%。用EPDM生产的防水卷材已逐渐代替其他材料(如CMS)制作的防水卷材，尤其是用于地下建筑的防水卷材。 ③.电气和电子行业在电气和电子行业中主要利用乙丙橡胶的优良电绝缘性、耐候性和耐腐蚀性，在许多电气部件中采用了此类橡胶。例如用乙丙橡胶生产电缆，尤其是海底电缆用EPDM或EPDM/PP代替了PVC/NBR制作电缆的绝缘层，电缆的绝缘性能和使用寿命有了大幅度提高。在变压器绝缘垫、电子绝缘护套方面也大量采用了乙丙橡胶制作。 除上述外，乙丙橡胶在日常生活用品、体育器材、机械化工设备、润滑油改性和各种橡胶制品生产领域中均有应用。 8、参考文献 [1] 侯文顺.高聚物生产技术[M].高等教育出版社，2007. [2] 候文顺.化工设计概论. [M].北京：化学工业出版社，1999. [3] 王久芬.高聚物合成工艺. [M].国防工艺出版社，2004. [4] 赵德仁等.高聚物合成工艺学. [M].北京:化学工业出版社，2002. [5] 盖旭东.反应精馏分离技术进展. [M].现代化工出版社 , 1995 [6] 赵风岭.精馏的节能途径. [M].化学工程出版 ,1996 [7] 钱知勉.塑料性能应用手册. [M].上海科学技术文献出版社 , 1999 [8] 韦军.高分子合成工艺学.[M].华东理工大学出版社，2011
橡胶加工工艺基础知识一、塑炼 橡胶受外力作用产生变形，当外力消除后橡胶仍能保持其 形变的能力叫做可塑性。增加橡胶可塑性工艺过程称为塑 炼。橡胶有可塑性才能在混炼时与各种配合剂均匀混合； 在压延加工时易于渗入纺织物中；在压出、注压时具有较好的流动性。此外，塑炼还能使橡胶的性质均匀，便于控制生产过程。但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能，因此塑炼操作需严加控制。 橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。 1、塑炼机理 橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断 裂，降低大分子长度。断裂作用既可发生于大分子主链，又可发生于侧链。由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关，其中起重要作用的则是氧和机械力，而且两者相辅相成。通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主，机械作用可强化橡胶与氧的接
塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂，这种断裂大多发生 在大分子的中间部分。塑炼时，分子链愈长愈容易切断。顺丁胶等之所以难以机械 断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。当加入高分子量级分后， 低温塑炼时就能获得显著的效果。 氧是塑炼中不可缺少的因素，缺氧时，就无法获得预期的效果。生胶塑炼过 塑炼时，设备与橡胶之间的摩擦显然使得胶温升高。热对塑炼效果极为重要，而且在 不同温度范围内的影响也不同。 由于低温塑炼时，主要依靠机械力使分子链断裂，所以在像章区域内（天然胶低于 110C ）随温度升高，生胶粘度下降，塑炼时受到的作用力较小，以致塑炼效果反而下降。相反，高温塑炼时，主要是氧化裂解反应起主导作用，因而塑炼效果在高温区 （天然胶高于110C ）将随温度的升高而增大，所以温度对塑炼起着促进作用。各种橡胶由于特性不同，对应于最低塑炼效果的温度范围也不一样，但温度对塑炼效果 影响的曲线形状是相似的。由前已知，不论低温塑炼还是高温塑炼，使用化学增塑剂 皆能提高塑炼效果。接受剂型增塑剂，如苯醌和偶氮苯等，它们在低温塑炼时起游 离基接受剂作用，能使断链的橡胶分子游离基稳 定，进而生成较短的分子；引发剂型增塑剂，如过氧化二苯甲酰和偶氮二异丁腈等，它们在高温下分解成极不稳定的游离基，再引发橡胶分子生成大分子游离基，并进而氧化断裂。此外，如硫醇类及二邻苯甲酰胺基苯基二硫化物类物质，它们既能使橡胶分子游离基稳定，又能在高温下引发橡胶形成游离基加速自动氧化断裂，所以，这类化学增塑剂称为混合型增塑剂或链转移型增塑剂。 2、塑炼工艺 生胶在塑炼前通常需进行烘胶、切胶、选胶和破胶等处理。 烘胶是为了使生胶硬度降低以便切胶，同时还能解除结晶。
