反激式变压器开关电源电路参数计算反激式变压器开关电源电路参数计算基本上与正激式变压器开关电源电路参数计算一样，主要对储能滤波电感、储能滤波电容，以及开关电源变压器的参数进行计算。

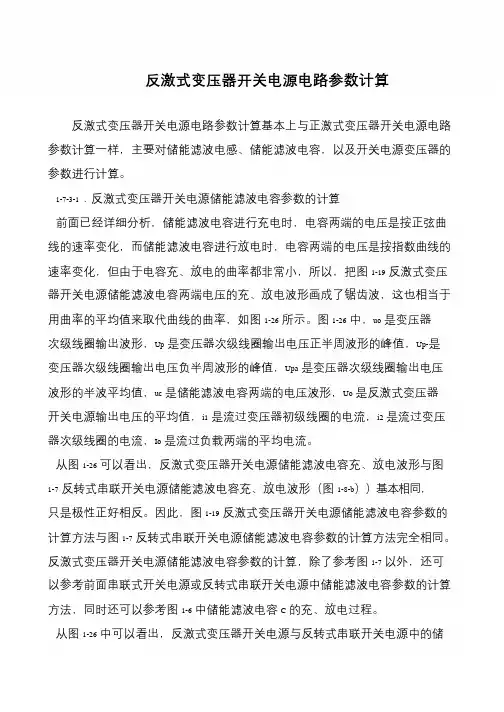

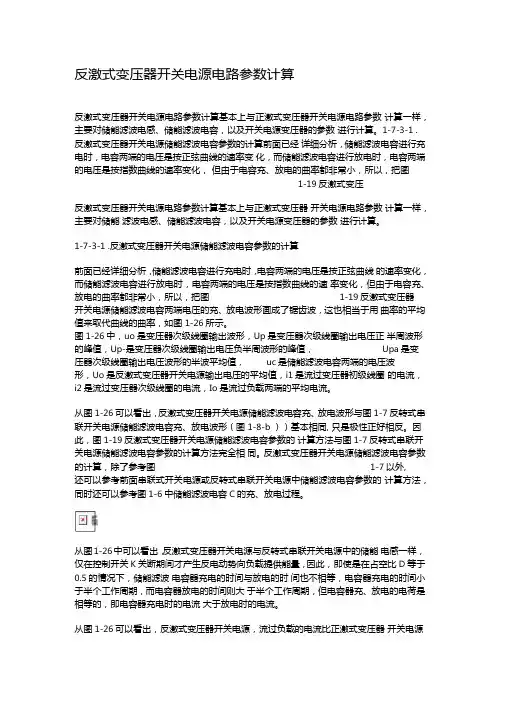

1-7-3-1 .反激式变压器开关电源储能滤波电容参数的计算前面已经详细分析，储能滤波电容进行充电时，电容两端的电压是按正弦曲线的速率变化，而储能滤波电容进行放电时，电容两端的电压是按指数曲线的速率变化，但由于电容充、放电的曲率都非常小，所以，把图1-19反激式变压反激式变压器开关电源电路参数计算基本上与正激式变压器开关电源电路参数计算一样，主要对储能滤波电感、储能滤波电容，以及开关电源变压器的参数进行计算。
1-7-3-1 .反激式变压器开关电源储能滤波电容参数的计算前面已经详细分析，储能滤波电容进行充电时，电容两端的电压是按正弦曲线的速率变化，而储能滤波电容进行放电时，电容两端的电压是按指数曲线的速率变化，但由于电容充、放电的曲率都非常小，所以，把图1-19反激式变压器开关电源储能滤波电容两端电压的充、放电波形画成了锯齿波，这也相当于用曲率的平均值来取代曲线的曲率，如图1-26所示。
图1-26中，uo是变压器次级线圈输出波形，Up是变压器次级线圈输出电压正半周波形的峰值，Up-是变压器次级线圈输出电压负半周波形的峰值，Upa是变压器次级线圈输出电压波形的半波平均值，uc是储能滤波电容两端的电压波形，Uo是反激式变压器开关电源输出电压的平均值，i1是流过变压器初级线圈的电流，i2是流过变压器次级线圈的电流，Io是流过负载两端的平均电流。
从图1-26可以看出，反激式变压器开关电源储能滤波电容充、放电波形与图1-7反转式串联开关电源储能滤波电容充、放电波形（图1-8-b ））基本相同, 只是极性正好相反。
因此，图1-19反激式变压器开关电源储能滤波电容参数的计算方法与图1-7反转式串联开关电源储能滤波电容参数的计算方法完全相同。

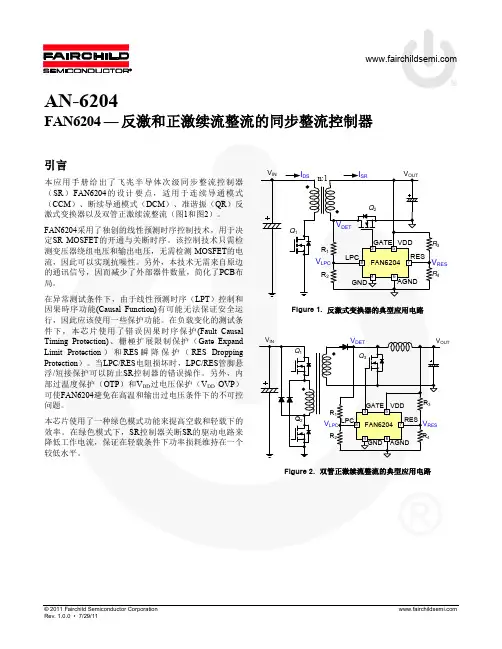

mWSaver™ Synchronous Rectification Controller for Flyback and Forward Freewheeling RectificationFeatures▪mWSaver™ Technology:-Internal Green Mode to Stop SR Switching for Lower No-Load Power Consumption- 1.1mA Ultra-Low Green Mode OperatingCurrent▪SR Controller▪Suited for Flyback Converter in QR, DCM, and CCM Operation▪Suited for Forward Freewheeling Rectification▪PWM Frequency Tracking with Secondary-Side Winding Voltage Detection▪Ultra-Low V DD Operating Voltage for Various Output Voltage Applications (5V~24V)▪V DD Pin Over-Voltage Protection (OVP)▪12V (Typical) Gate Driver Clamp▪8-Pin SOP PackageApplications▪AC/DC NB Adapters▪Open-Frame SMPS▪Battery Charger DescriptionFAN6204 is a secondary-side synchronous rectification (SR) controller to drive SR MOSFET for improving efficiency. The IC is suitable for flyback converters and forward free-wheeling rectification.FAN6204 can be applied in continuous or discontinuous conduction mode (CCM and DCM) and quasi-resonant (QR) flyback converters based on the proprietary innovative linear-predict timing-control technique. The benefits of this technique include a simple control method without current-sense circuitry to accomplish noise immunity.With PWM frequency tracking and secondary-side winding voltage detection, FAN6204 can operate in both fixed- and variable-frequency systems.In Green Mode, the SR controller stops all SR switching operation to reduce the operating current. Power consumption is maintained at minimum level in light-load condition.Ordering InformationFAN6204 —mWSaver™ Synchronous Rectification Controller for Flyback and Forward Freewheeling Rectification C T R2R4Figure 19. Simplified Linear-Predict Block The voltage-second balance equation for the primary-side inductance of the flyback converter is given in Equation 1. Inductor current discharge time is given as: ..IN PM ON L DIS OUT V t t n V⋅=⋅(2) The voltage scale-down ratio between RES and LPC is defined as K below: ()()434212//R R R K R R R+=+(3) During t PM.ON, the charge current of C T is i CHR-i DICHR, while during t L.DIS,the discharge current is i DICHR. As a result, the current-second balance equation for internal timing capacitor (C T) can be derived from: ..5(())IN OUT OUT PM ON OUT CT DIS V V V t V t K n⋅+−⋅=⋅(4) Therefore, the discharge time of C T is given as: ..5(())IN OUT OUT PM ON CT DIS OUT V V V t K n t V⋅+−⋅=(5) When the voltage scale-down ratio between RES and LPC (K) is five (5), the discharge time of C T (t CT.DIS) is the same as inductor current discharge time (t L.DIS). However, considering the tolerance of voltage divider resistors and internal circuit, the scale-down ratio (K) should be larger than five (5) to guarantee that t CT.DIS is shorter than t L.DIS. It is typical to set K around 5~5.5. Referring to Figure 18; when LPC voltage is higher than V LPC-EN over a blanking time (t LPC-EN) and lower than V LPC-TH-HIGH (0.05V OUT), then SR MOSFET can be triggered. Therefore, V LPC-EN must be lager than V LPC-TH-HIGH or the SR MOSFET cannot be turned on. When designing the voltage divider of LPC, R1 and R2 should be considered as: (C T) is charged by current source (i CHR-i DICHR) proportional to V IN, so V CT also increases linearly. When the primary-side MOSFET is turned off, the energy stored in L m is released to the output. During the inductor discharge time(t L.DIS), the magnetizing current (I M) decreases linearly from I M,max to I M,min. At the same time, the internal timing capacitor (C T) is discharged by current source (i DISCHR) proportional to V OUT, so V CT also decreases linearly. To guarantee the proper operation of SR, it is important to turn off SR MOSFET just before SR current reaches I M,min so that the body diode of SR MOSFET is naturally turned off. DCM / QR Operation In DCM / QR operation, when primary-side MOSFET is turned off, the energy stored in L m is fully released to the output at the turn-off timing of primary-side MOSFET. Therefore, the DET voltage continues resonating until the primary-side MOSFET is turned on, as depicted in Figure 18. While DET voltage is resonating, DET voltage and LPC voltage drop to zero by resonance, which can trigger the turn-on of the SR MOSFET. To prevent fault triggering of the SR MOSFET in DCM operation, blanking time is introduced to LPC voltage. The SR MOSFET is not turned on even when LPC voltage drops below 0.05V OUT unless LPC voltage stays above 0.83V LPC-HIGH longer than the blanking time (t LPC-EN). The turn-on timing of the SR MOFET is inhibited by gate inhibit time (t INHIBIT), once the SR MOSFET turns off, to prevent fault triggering. mWSaver™ Technology Green-Mode Operation To minimize the power consumption at light-load condition, the SR circuit is disabled when the load decreases. As illustrated in Figure 20, the discharge times of inductor and internal timing capacitor decrease as load decreases. If the discharge time of the internal timing capacitor is shorter than t GREEN-ON (around 4.8µs) for more than three cycles, the SR circuit enters Green Mode. Once FAN6204 enters Green Mode, the SRprevious switching period (t S-PWMdisabled and enters Green Mode, as shown in Figure 23. Since the rising edge of VFigure 23. Fault Causal Timing ProtectionGate Expand Limit ProtectionGate expand limit protection controls on-time expansion of the SR MOSFET. Once the discharge time of the internal timing capacitor (t DIS.CT) is longer than 115% of previous on time of the SR MOSFET (t on-SR(n-1)); t on-SR(n) is limited to 115% of t on-SR(n-1), as shown in Figure 24. When output load changes rapidly from light load to heavy load, voltage-second balance theorem may not be applied. In this transient state, gate expand limit protection is activated to prevent overlap between SR gate and PWM gate.Figure 24. Gate Expand Limit ProtectionRES Dropping ProtectionRES dropping protection prevents V RES dropping too much within a cycle. The V RES is sampled as a reference voltage, V RES’,on V LPC rising edge. Once V RES drops below 90% of V RES’ for longer than a debounce time (t RES-DROP), the SR gate is turned off immediately, as shown in Figure 25. When output voltage drops rapidly within a switching cycle, voltage-second balance may not be applied, RES dropping protection is activated to prevent overlap.Figure 25. V Dropping ProtectionFAN6204 —mWSaver™ Synchronous Rectification Controller for Flyback and Forward Freewheeling Rectification Figure 20. Entering Green Mode I M SR Gate5.35µs…….7 Times 5.35µs 5.35µs Green Mode Normal Mode Figure 21. Resuming Normal Operation Causal Function Causal function is utilized to limit the time interval (t SR-MAX) from the rising edge of V LPC to the falling edge of the SR gate. t SR-MAX is limited to 97% of previous switching period, as shown in Figure 22. When the system operates at fixed frequency, whether voltage-second balance theorem can be applied or not, causal function can guarantee reliable operation. Figure 22. Causal Function Operation Fault causal timing protection is utilized to disable the SR gate under some abnormal conditions. Once the switching period (t(n)) is longer than 120% ofFAN6204 —mWSaver™ Synchronous Rectification Controller for Flyback and Forward Freewheeling Rectification LPC Pin Open / Short Protection LPC-Open Protection: If V LPC is higher than V LPC-DIS(4.2V) for longer than debounce time t LPC-HIGH, FAN6204 stops switching immediately and enters Green Mode. V LPC is clamped at 6V to avoid LPC pin damage. LPC-Short Protection: If V LPC is pulled to ground and the charging current of timing capacitor (C T) is near zero, SR gate is not output. RES Pin Open / Short Protection RES-Open Protection: If V RES is pulled to HIGH level, the gate signal is extremely small and FAN6204 enters Green Mode. In addition, V RES is clamped at 6V to avoid RES pin damage. RES-Short Protection: If V RES is lower than V RES-EN (0.7V) for longer than debounce time t RES-LOW, FAN6204 stops switching immediately and enters Green Mode. Under-Voltage Lockout (UVLO) The power ON and OFF V DD threshold voltages are fixed at 4.8V and 4.5V, respectively. With an ultra-low V DD threshold voltage, the FAN6204 can be used in various output voltage applications. V DD Pin Over-Voltage Protection (OVP) Over-voltage conditions are usually caused by an open feedback loop. V DD over-voltage protection prevents damage on the SR MOSFET. When the voltage on VDD pin exceeds 27.5V, the SR controller stops switching the SR MOSFET. Over-Temperature Protection (OTP) To prevent SR gate from fault triggering in high temperatures, internal over-temperature protection is integrated in FAN6204. Once the temperature is over 140°C, SR gate is disabled until the temperature drops below 120°C.FAN6204 —mWSaver™ Synchronous Rectification Controller for Flyback and Forward Freewheeling Rectification 8°0°SEE DETAIL A NOTES: UNLESS OTHERWISE SPECIFIED A) THIS PACKAGE CONFORMS TO JEDEC MS-012, VARIATION AA, ISSUE C, B) ALL DIMENSIONS ARE IN MILLIMETERS. C) DIMENSIONS DO NOT INCLUDE MOLD FLASH OR BURRS. D) LANDPATTERN STANDARD: SOIC127P600X175-8M. E) DRAWING FILENAME: M08AREV13LAND PATTERN RECOMMENDATION SEATING PLANE0.10C C GAGE PLANE x 45°DETAIL A SCALE: 2:1PIN ONE INDICATOR481C M B A0.25B5 5.601.75 1.276.205.80 3.81 4.003.80(0.33) 1.270.510.330.250.101.75 MAX0.250.190.360.500.25R0.10R0.100.900.406(1.04)OPTION A - BEVEL EDGE OPTION B - NO BEVEL EDGEFAN6204 —mWSaver™ Synchronous Rectification Controller for Flyback and Forward Freewheeling Rectification。

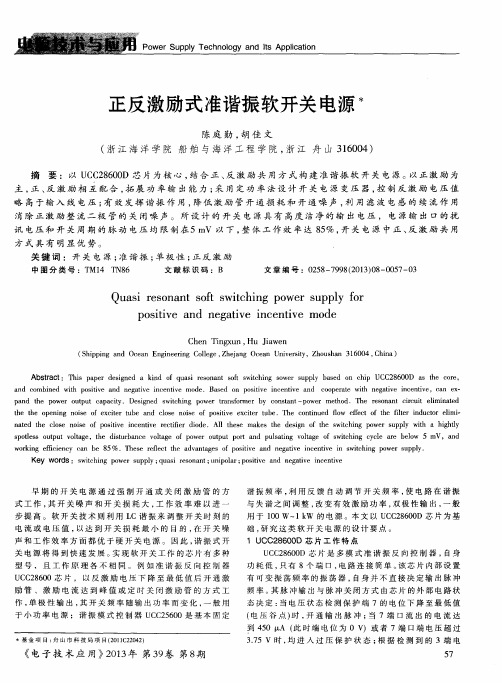

正激准谐振开关电源工作原理
嘿，朋友们！今天咱要来聊聊正激准谐振开关电源工作原理，这可真是个超级有趣的东西啊！
你看啊，就好比我们的生活中，电就像我们的血液一样重要，而开关电源呢，就是保证电能够顺畅流动的关键。
正激准谐振开关电源啊，它就像是一个聪明的指挥官。
想象一下，电源的输入就像是一群不守规矩的小家伙，横冲直撞的。
这时候正激准谐振开关电源就出马了！它通过一系列神奇的操作，把这些小家伙们都梳理得服服帖帖，变成我们需要的稳定电能。
正激准谐振开关电源里面有好多关键的部分呢！比如说那个变压器，就像是一个魔法盒子，把电的能量进行转换和传递。
还有那些电子元件，它们齐心协力地工作着，确保一切都有条不紊。
“哎呀，那它到底是怎么做到的呀？”你可能会这么问。
嘿嘿，它就像是一个节奏感超强的音乐家，能够精准地把握节奏，让电流和电压在合适的时候达到和谐共鸣！这可不是一般的厉害啊！
咱再举个例子，如果你家里的电器没有一个好的开关电源，那可能一会儿灯忽明忽暗，一会儿电视又出问题，多烦人呐！但有了正激准谐振开关电源，这些问题统统都不见啦！
在各种电子设备中，正激准谐振开关电源都发挥着至关重要的作用，没有它，我们的生活可就要乱套啦！它就像一个默默守护我们的小英雄，虽然我们可能平时不太会注意到它，但它一直在那里，兢兢业业地工作着。
所以说啊，正激准谐振开关电源的工作原理真的超级重要，我们真应该好好了解它，感谢它为我们的生活带来的便利呀！。

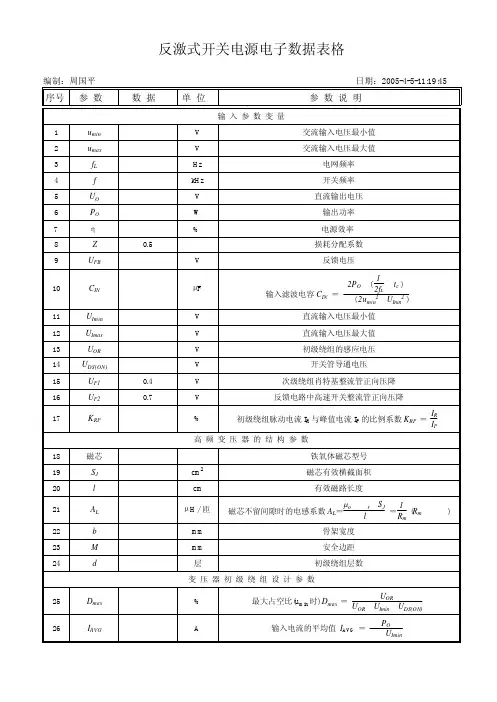

反激式变压器开关电源电路参数计算
反激式变压器开关电源电路参数计算基本上与正激式变压器开关电源电路参数计算一样，主要对储能滤波电感、储能滤波电容，以及开关电源变压器的参数进行计算。
1-7-3-1．反激式变压器开关电源储能滤波电容参数的计算
前面已经详细分析，储能滤波电容进行充电时，电容两端的电压是按正弦曲线的速率变化，而储能滤波电容进行放电时，电容两端的电压是按指数曲线的速率变化，但由于电容充、放电的曲率都非常小，所以，把图1-19反激式变压器开关电源储能滤波电容两端电压的充、放电波形画成了锯齿波，这也相当于用曲率的平均值来取代曲线的曲率，如图1-26所示。
图1-26中，uo是变压器次级线圈输出波形，Up是变压器次级线圈输出电压正半周波形的峰值，Up-是变压器次级线圈输出电压负半周波形的峰值，Upa是变压器次级线圈输出电压波形的半波平均值，uc是储能滤波电容两端的电压波形，Uo是反激式变压器开关电源输出电压的平均值，i1是流过变压器初级线圈的电流，i2是流过变压器次级线圈的电流，Io是流过负载两端的平均电流。
从图1-26可以看出，反激式变压器开关电源储能滤波电容充、放电波形与图1-7反转式串联开关电源储能滤波电容充、放电波形（图1-8-b））基本相同，只是极性正好相反。
因此，图1-19反激式变压器开关电源储能滤波电容参数的计算方法与图1-7反转式串联开关电源储能滤波电容参数的计算方法完全相同。
反激式变压器开关电源储能滤波电容参数的计算，除了参考图1-7以外，还可以参考前面串联式开关电源或反转式串联开关电源中储能滤波电容参数的计算方法，同时还可以参考图1-6中储能滤波电容C的充、放电过程。
从图1-26中可以看出，反激式变压器开关电源与反转式串联开关电源中的储。

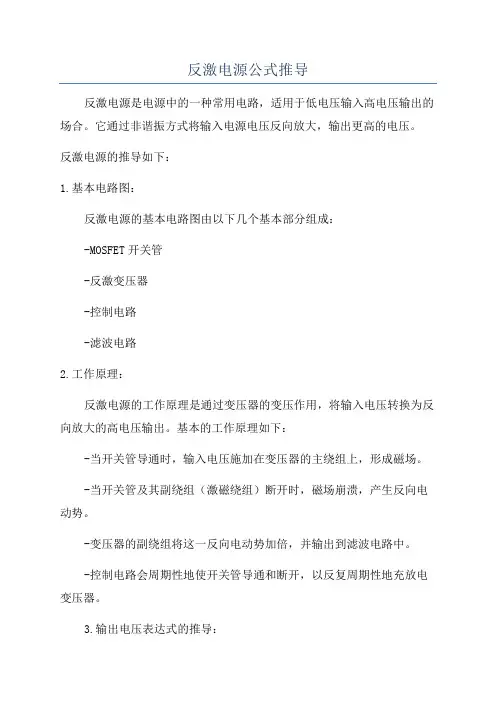

反激电源公式推导反激电源是电源中的一种常用电路，适用于低电压输入高电压输出的场合。
它通过非谐振方式将输入电源电压反向放大，输出更高的电压。
反激电源的推导如下：1.基本电路图：反激电源的基本电路图由以下几个基本部分组成：-MOSFET开关管-反激变压器-控制电路-滤波电路2.工作原理：反激电源的工作原理是通过变压器的变压作用，将输入电压转换为反向放大的高电压输出。
基本的工作原理如下：-当开关管导通时，输入电压施加在变压器的主绕组上，形成磁场。
-当开关管及其副绕组（激磁绕组）断开时，磁场崩溃，产生反向电动势。
-变压器的副绕组将这一反向电动势加倍，并输出到滤波电路中。
-控制电路会周期性地使开关管导通和断开，以反复周期性地充放电变压器。
3.输出电压表达式的推导：开关管导通的情况下，由电路的基本方程可以得到：Vin = Ldi/dt + Vout解得：di = (Vin - Vout) dt / L当副绕组开路时，有：Ldi(L)/dt = Vout整理可得：di(L) = Vout dt / L因此：di/dt = Vout / (L/Np)其中Np为变压器主绕组的匝数。
根据反激电源的工作原理，可以得到输出电压表达式：Vout = di(L) * Ns = (Vout * dt / L) * Ns其中Ns为变压器副绕组的匝数。
整理可得：Vout = Vin * Ns / Np * dt在每个周期T内，开关管导通时间比例为D (0 < D < 1)，断开时间比例为1-D。
因此dt可以表达为：dt = T * D代入上式，可以得到输出电压表达式：Vout = Vin * Ns / Np * T * D这样，输出电压与输入电压、变压器匝数比、周期时间及开关管导通时间有关。
4.输出电压控制：反激电源的输出电压可以通过调节开关管导通时间D来控制，从而实现对输出电压的调整。
通常，可以通过放大控制电路产生的PWM信号来控制开关管的导通时间。

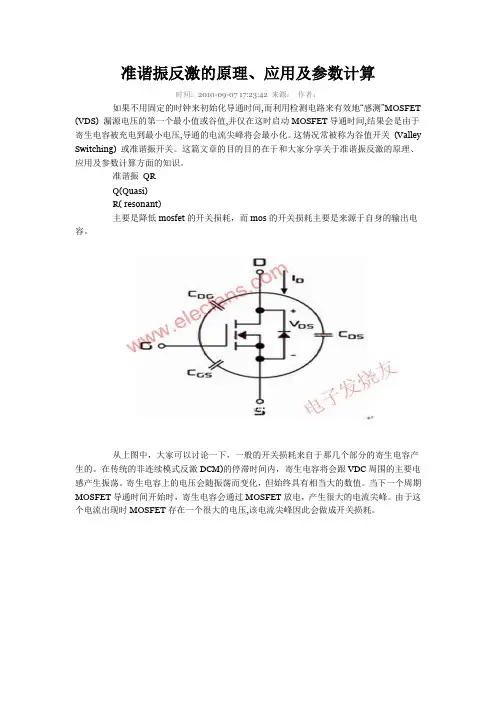

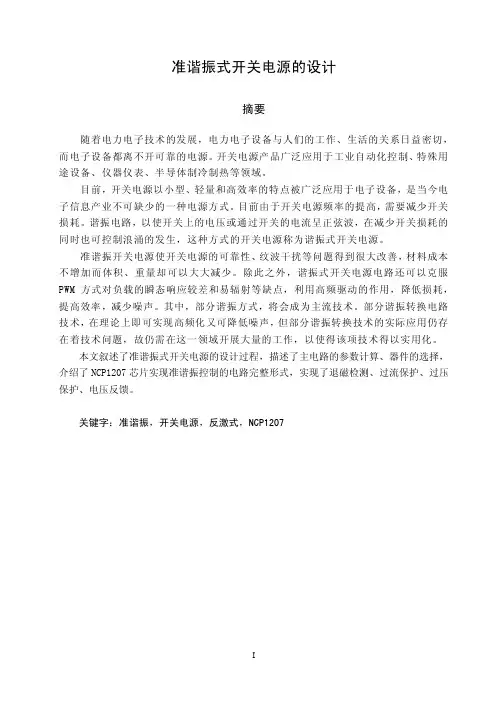

准谐振反激的原理、应用及参数计算
