汽车液压助力转向系统设计

液压助力转向系统原理
液压助力转向系统是一种常用于汽车和其他车辆的转向辅助系统。

其主要原理是利用液压力来帮助驾驶员转动方向盘，以降低驾驶的力度，提高转向的灵活性和舒适性。

系统的核心部件是液压助力装置，由液压泵、液压缸和控制阀等组成。

当驾驶员转动方向盘时，液压泵会向液压缸供给高压液压油。

在正常行驶情况下，系统中的感应阀会根据方向盘的转动程度和车速来调节液压油的流量和压力。

当方向盘转动时，液压油通过控制阀进入液压缸。

液压缸内的活塞会随之移动，将液压力转化为机械力，作用在转向机构上。

这种机械力可以减轻驾驶员转动方向盘时所需的力量，使驾驶更加轻松。

液压助力转向系统还可以根据驾驶条件的变化进行自动调节，以使转向更加稳定和灵敏。

例如，在低速行驶时，系统会提供更大的助力，使转向更加轻便；而在高速行驶时，系统会减小助力，以保持转向的稳定性。

总之，液压助力转向系统通过利用液压力来辅助驾驶员转动方向盘，提供轻松、灵活的转向操作。

无论是在城市道路还是高速公路上，这种系统都可以提供舒适且安全的转向体验。

汽车转向器液压助力系统设计--开题报告【开题报告】汽车转向器液压助力系统设计一、选题背景及意义转向器是汽车转向系统中的关键部件，用于实现转向的操作。

而液压助力系统则是为了提高车辆操控性和驾驶舒适度而设计的，在汽车领域中具有广泛应用。

汽车转向器液压助力系统的设计，旨在提高汽车转向的力度和灵活性，进而提升驾驶者的驾驶体验。

目前，市场上常见的汽车转向器液压助力系统存在一些问题，如转向力度不均匀、转向过度敏感等。

因此，设计一种更加科学合理的汽车转向器液压助力系统，具有一定的研究意义和应用价值。

二、研究目标本研究旨在设计一种高效可靠的汽车转向器液压助力系统，以解决现有系统存在的问题，并提升汽车的转向操控性和驾驶舒适度。

具体研究目标如下：1.优化液压助力系统的结构，提高转向力的均匀性和精确度；2.设计合适的控制算法，使转向器对驾驶者的操控更加灵活、精确；3.提高系统的可靠性和安全性，减少故障的发生率。

三、研究内容与方法1.研究内容：（1）分析和研究目前市场上常见的汽车转向器液压助力系统存在的问题；（2）优化液压助力系统的结构设计，提高转向力的均匀性和精确度；（3）设计合适的控制算法，提升转向器对驾驶者操控的灵活性和精确度；（4）提高系统的可靠性和安全性，减少故障的发生率。

2.研究方法：（1）理论研究：查阅相关文献和资料，对汽车转向器液压助力系统的原理和参数进行研究；（2）仿真分析：利用仿真软件建立液压助力系统的模型，并进行参数调整和优化，模拟不同工况下的转向情况；（3）实验测试：设计合适的实验方案，对优化后的液压助力系统进行实际测试，并对转向力度和灵活性进行评估。

四、预期结果与创新点1.预期结果：（1）优化后的液压助力系统能够提高转向力的均匀性和精确度；（2）设计的控制算法能够使转向器对驾驶者的操控更加灵活、精确；（3）改进后的系统能够提高可靠性和安全性，减少故障的发生率。

2.创新点：（1）通过优化结构设计、改进控制算法等方式提高液压助力系统的转向性能；（2）提出一种新的转向力度传感器和控制策略，使转向操控更加符合驾驶者的感知。

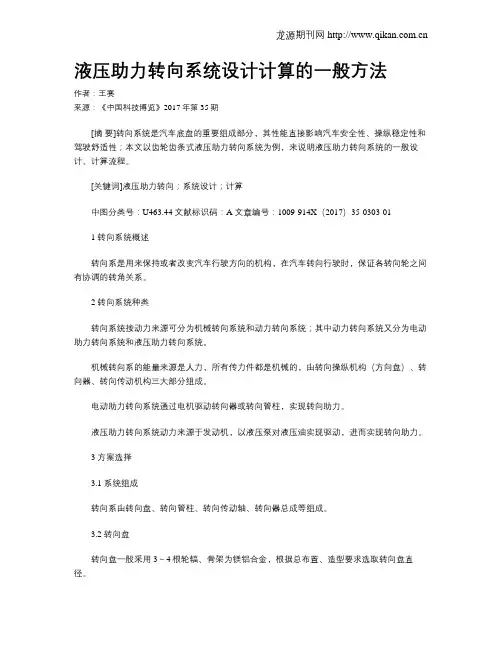

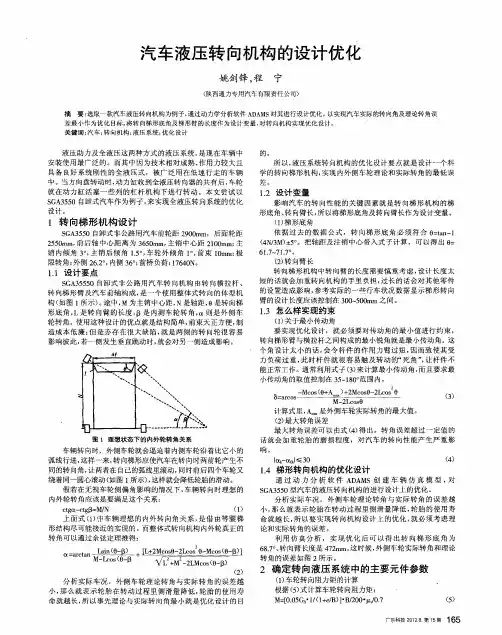

液压助力转向系统设计计算的一般方法作者：王赛来源：《中国科技博览》2017年第35期[摘要]转向系统是汽车底盘的重要组成部分，其性能直接影响汽车安全性、操纵稳定性和驾驶舒适性；本文以齿轮齿条式液压助力转向系统为例，来说明液压助力转向系统的一般设计、计算流程。

[关键词]液压助力转向；系统设计；计算中图分类号：U463.44 文献标识码：A 文章编号：1009-914X（2017）35-0303-011 转向系统概述转向系是用来保持或者改变汽车行驶方向的机构，在汽车转向行驶时，保证各转向轮之间有协调的转角关系。

2 转向系统种类转向系统按动力来源可分为机械转向系统和动力转向系统；其中动力转向系统又分为电动助力转向系统和液压助力转向系统。

机械转向系的能量来源是人力，所有传力件都是机械的，由转向操纵机构（方向盘）、转向器、转向传动机构三大部分组成。

电动助力转向系统通过电机驱动转向器或转向管柱，实现转向助力。

液压助力转向系统动力来源于发动机，以液压泵对液压油实现驱动，进而实现转向助力。

3 方案选择3.1 系统组成转向系由转向盘、转向管柱、转向传动轴、转向器总成等组成。

3.2 转向盘转向盘一般采用3～4根轮辐、骨架为镁铝合金，根据总布置、造型要求选取转向盘直径。

由于转向管柱与转向器的输入轴不在同一轴线上，故在转向管柱下端及转向传动轴两端的联接方式均采用万向节。

3.4 转向器本车选用齿轮齿条转向器带横拉杆总成，转向器侧面输入，两端输出，且位于前轴前方，前置梯形（见图1）。

4 转向系统的匹配选型设计所需参数如表1。

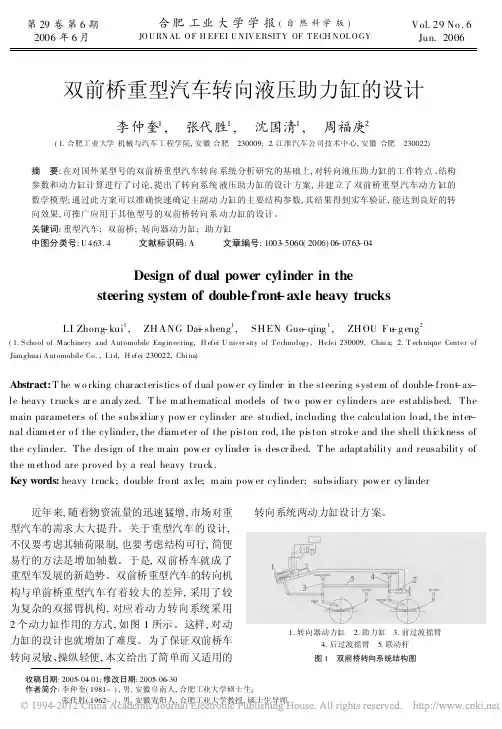

4.1 转向器的设计选型⑴动力油缸作用力动力油缸作用力F的大小由所需的转向力矩决定，根据动力油缸到转向轮的传递梯形尺寸，及静态原地转向时的阻力矩Mr，可计算得F。

静态原地转向阻力矩Mr一般采用半经验公式、雷索夫公式、塔布莱克公式、经验公式，4个数值取算数平均值。

半经验公式：雷索夫公式：塔布莱克公式：其中轮胎接地面积经验公式：⑵动力油缸内径D动力油缸内径根据下式进行计算：⑶动力转向器选型根据计算所得动力油缸作用力F和动力油缸内径D，参照供应商数据，选用合适转向器。

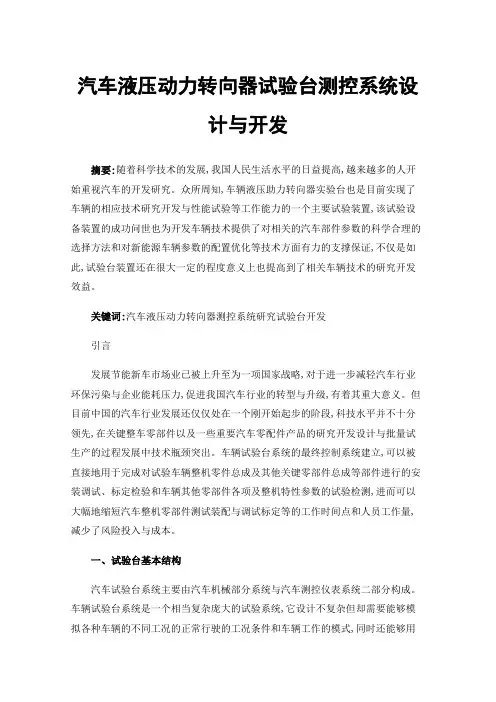

汽车液压动力转向器试验台测控系统设计与开发摘要:随着科学技术的发展,我国人民生活水平的日益提高,越来越多的人开始重视汽车的开发研究。

众所周知,车辆液压助力转向器实验台也是目前实现了车辆的相应技术研究开发与性能试验等工作能力的一个主要试验装置,该试验设备装置的成功问世也为开发车辆技术提供了对相关的汽车部件参数的科学合理的选择方法和对新能源车辆参数的配置优化等技术方面有力的支撑保证,不仅是如此,试验台装置还在很大一定的程度意义上也提高到了相关车辆技术的研究开发效益。

关键词:汽车液压动力转向器测控系统研究试验台开发引言发展节能新车市场业已被上升至为一项国家战略,对于进一步减轻汽车行业环保污染与企业能耗压力,促进我国汽车行业的转型与升级,有着其重大意义。

但目前中国的汽车行业发展还仅仅处在一个刚开始起步的阶段,科技水平并不十分领先,在关键整车零部件以及一些重要汽车零配件产品的研究开发设计与批量试生产的过程发展中技术瓶颈突出。

车辆试验台系统的最终控制系统建立,可以被直接地用于完成对试验车辆整机零件总成及其他关键零部件总成等部件进行的安装调试、标定检验和车辆其他零部件各项及整机特性参数的试验检测,进而可以大幅地缩短汽车整机零部件测试装配与调试标定等的工作时间点和人员工作量,减少了风险投入与成本。

一、试验台基本结构汽车试验台系统主要由汽车机械部分系统与汽车测控仪表系统二部分构成。

车辆试验台系统是一个相当复杂庞大的试验系统,它设计不复杂但却需要能够模拟各种车辆的不同工况的正常行驶的工况条件和车辆工作的模式,同时还能够用来对各种车辆的重要的零件性能进行检测。

试验台项目建设初期的主要目标将是建立一个完全可以独立实现的新能源汽车试验研究的综合平台,涵盖了混合电动力、纯混合电动、燃料电池汽车以及纯电动混合汽车中的电控混合电驱动转向系统、复合制动系统技术以及汽车核心底盘动态控制等技术方面的试验研究开发与试验。

试验台由控制器、发动机、开关磁阻电动机、电源、电磁离合器、自动变速器、车轮、ABS制动器、齿轮减速器、直流电力测功机、惯性飞轮和传感器等组成。

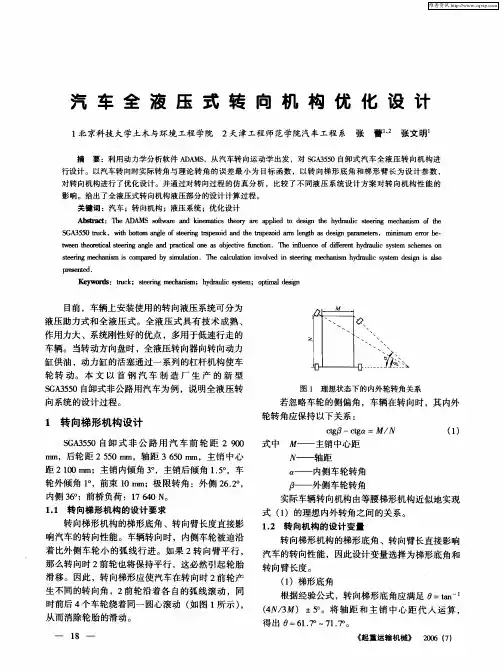

第4章液压转向系统的设计
4.1概念
液压转向系统是汽车行驶过程中必不可少的一种设备，它的主要作用
是维持车辆的稳定性，控制方向度，减少操纵难度，提高安全性和行驶舒
适性。

液压转向系统由盘式转向器和转向助力器组成，同时还配有液压助
力泵、液压控制阀、液压液位传感器和流量控制阀等部件。

4.2结构特点
液压转向系统的主要结构特点是：
（1）盘式转向器
盘式转向器是液压转向系统的核心部件，它由联轴器、减速器、液压
马达和液压变矩器等组成，能将车轮受到的转矩和车辆的行驶惯性转换成
驱动方向的动力，实现转向操控的作用。

（2）转向助力器
转向助力器是液压转向系统的辅助部件，它通过液压泵、液压控制阀、液压液位传感器和流量控制阀等部件，在操纵方向盘时，通过液压输出，
将操纵的力矩输出给车轮，通过液压助力的作用，使操纵更加轻松，车辆
行驶的稳定性更好。

4.3工作原理
液压转向系统的工作原理如下：
（1）操纵方向盘
当司机转动方向盘时，转向助力器液压泵就会被带动转动，从而将司机转动的力矩转换成液压能量，并将其通过液压变矩器传送给车轮。

液压方向盘工作原理
液压方向盘工作原理：
①液压助力转向系统旨在减轻驾驶员转动方向盘时所需力量特别是在低速行驶或停车入库时更为明显；
②系统主要包括动力泵储油罐控制阀联动杆齿轮齿条机构等关键部件彼此之间通过油管紧密相连；
③发动机运转时带动动力泵旋转后者将储油罐内液压油吸入并通过加压后输送至控制阀两侧；
④当驾驶员转动方向盘时联动杆随之偏转压迫控制阀一侧使其内部滑阀移动连通或切断油路；
⑤如果转向方向与驾驶员操作一致那么高压油将流向助力缸一侧推动活塞杆伸出反之亦然；
⑥助力缸通过连杆与齿轮齿条相连活塞杆伸缩带动齿轮旋转再由齿条将旋转运动转换为直线运动；
⑦齿条与车辆前轮相连齿条移动导致前轮偏转实现车辆转向整个过程几乎瞬间完成；
⑧控制阀设计巧妙能够根据车速变化自动调整助力大小高速时减少助力避免过度灵敏低速时增加助力减轻负担；
⑨动力泵通常采用叶片式结构依靠离心力将油液甩向四周产生强大压力确保系统正常运作；
⑩在寒冷冬季使用前需预热以降低粘稠度保证油液顺畅流动否则可能导致转向沉重影响驾驶安全；
⑪定期检查维护包括更换液压油清理过滤网紧固连接螺丝等确保系统处于最佳状态延长使用寿命；
⑫正确理解和掌握液压助力转向原理有助于驾驶员更好地操控车辆享受更加轻松愉悦的驾驶体验。

液压助力转向系统工作原理
液压助力转向系统是一种常用于汽车上的转向辅助装置，通过利用液体的压力来帮助驾驶员更轻松地转动方向盘。

该系统一般由液压泵、液压缸、液压储油罐和液压油管组成。

液压助力转向系统的工作原理如下：
1. 液压泵：液压泵由发动机驱动，通过带动液压泵的转子产生液压油流，油流的压力由发动机的转速决定。

2. 液压油管：液压泵通过液压油管将压力传递给液压缸。

3. 液压缸：液压缸一端连接着液压油管，另一端连接着转向机构。

液压缸内部有一个活塞，当液压油进入液压缸时，活塞会被推动。

4. 转向机构：转向机构与车轮相连，负责实现车辆的转向。

液压缸推动活塞时，会通过转向机构把力传递到车轮上。

当驾驶员转动方向盘时，转向机构会通过传感器感知到方向盘的变化。

这时液压泵开始工作，将液压油推送到液压缸中。

液压缸中的活塞受到液压油的力推动，力会通过转向机构传递到车轮上，使车辆转向。

液压助力转向系统的优点是可以大大减小驾驶员在转向时所需的力道，提高了驾驶的舒适性和灵活性。

同时，该系统还可以根据驾驶员的转向力道调整液压泵的输出压力，使驾驶员感觉到更自然和顺畅的转向操作。

总的来说，液压助力转向系统通过利用液压力量减小驾驶员的转向力度，提高了驾驶的便利性和操控性。

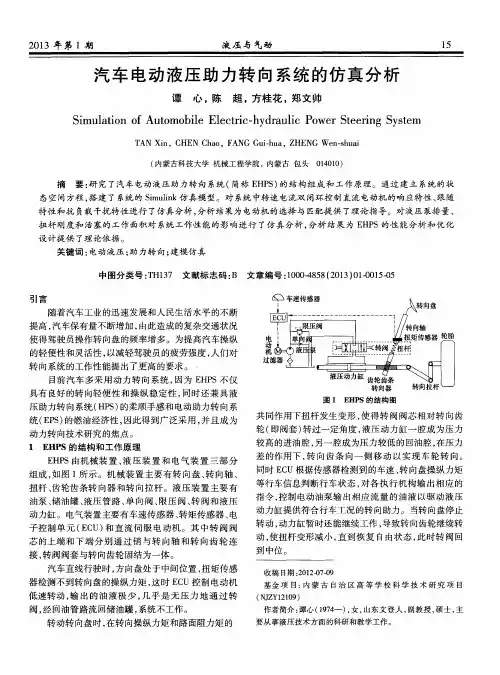

电液主动转向器液压助力转向系统毕业设计（论文）任务书摘要摘要转向系统是控制汽车行驶路线和方向的重要装置，其性能直接影响到汽车的操纵性能和稳定性能。

主动前轮转向通过电机根据车速和行驶工况改变转向传动比。

电动液压助力转向系统采用电动机驱动液压助力系统油泵，具有能够根据汽车行驶工况实现助力程度自动控制、改善转向手感、节约能量消耗、安装布置方便等优点。

在国内外部分汽车上开始使用。

本文回顾了车辆转向系统的发展历程。

指出，相比线性控制转向，主动转向技术会成为今后发展的趋势。

我们以宝马轿车上选装的主动转向系统为例，详细介绍了主动转向系统的结构和组成、双行星齿轮机构工作原理及工作模式，以及该系统可传动稳定功能实现的原理和系统安全设计性设计。

并指出通过与其他动力学控制系统一起实现底盘一体化集成控制将是主动转向技术未来的发展方向。

关键词主动转向；液压助力转向系统；可变转向传动比AbstractAbstractSteering system is an important for lane changing control of wheeled vehicles. Its performance influences vehicle steer ability and stability directly. Active front steering varies the steering ratio electronically in direct relation to the speed and road conditions. Under normal road conditions at low and medium speeds, the steering becomes more direct, requiring less steering effort of the driver, increasing the car’s agility and drivability.The Electro-Hydraulic Power Steering system is designed to use hydraulic power steering pump which is forced by electric motor with advantage of attaining automatic controlling of assistance degree according to the steering operation, improving hand feeling, saving energy consumption, installing and so on. It has been used in some cars domestic and aboard.Retrospect the development course of vehicle steering system. Contrast to line control steering, the active steering technology is the main trend in the future. As an example, the structure and working modes of active front (AFS) system and its double planetary gear mechanism of a BMW car are presented. The implementation of variable gear ratio and vehicle stability control as well as system safety design are discussed in detail. It is pointed out that using the system, together with other dynamics control systems to realize integrated chassis control is the development trend of AFS technology in the future.Keywords Electro-Hydraulic Power Steering(EHPS); Active front steering;Variable steering ratio目录摘要 (I)Abstract ................................................................................................................ I I 第1章绪论.. (1)1.1课题背景 (1)1.2国内外文献综述 (1)1.2.1 国外研究现状 (1)1.2.2 国内研究现状 (3)1.3本文研究意义 (6)1.4主要研究内容 (6)1.5本章小结 (7)第2章动力转向和主动转向的发展史 (8)2.1汽车动力转向系统的发展 (8)2.1.1 液压助力转向系统 (8)2.1.2 电动助力转向系统 (8)2.1.3 电控液压助力转向系统 (9)2.1.4 线控转向系统 (12)2.2汽车主动转向系统 (13)2.2.1 主动转向分类 (14)2.2.2 主动转向控制技术 (14)2.3汽车主动转向系统支持技术 (15)2.3.1 车辆动力学 (15)2.3.2 控制理论在车辆主动转向系统中的应用 (16)2.4本章小结 (18)第3章主动前轮转向结构的设计方案 (19)3.1转向系统原理 (19)3.2液压助力系统原理 (22)3.3行星齿轮的主动前轮转向机构 (23)3.4本章小结 (26)第4章转向系统动力学计算 (27)4.1转向盘与扭杆动力学模型 (27)4.2转阀动态数学模型 (27)4.3转阀节流面积变化数学模型 (28)4.4液压动力缸的流量连续性方程 (29)4.5图形说明 (31)4.6本章小结 (32)结论 (34)参考文献 (35)致谢 (37)附录1 开题报告 (38)附录2 文献综述 (42)附录3 中文翻译 (45)附录4 英文文献 (49)第1章绪论第1章绪论1.1 课题背景从1886年第一辆汽车诞生至今已经100多年了，汽车这一被称为“改变世界的机器”，早已从价格昂贵的奢侈品变成了现代社会不可或缺的重要交通工具之一。

循环球式转向器液压助力原理引言：循环球式转向器是一种常用的液压助力装置，广泛应用于汽车和工程机械等领域。

它通过利用液压力来实现转向的辅助，提高了操控性和驾驶舒适性。

本文将对循环球式转向器的液压助力原理进行详细介绍，并探讨其工作原理及优势。

一、循环球式转向器的结构和工作原理循环球式转向器主要由转向阀、循环球和油路系统等组成。

转向阀是控制液压助力的关键部件，它接收驾驶员的转向指令，并根据转向角度调节液压系统的工作状态。

循环球则起到传递液压力的作用，它通过与转向阀的接触，将液压力传送至转向器的输出端，从而实现转向动作。

循环球式转向器的工作原理可以简单分为以下几个步骤：1. 驾驶员转动方向盘，转向阀感知到转向指令；2. 转向阀根据指令调节液压系统的工作状态；3. 液压系统将液压力传递给循环球；4. 循环球通过与转向阀的接触，将液压力传送至输出端；5. 输出端的液压力作用于转向系统，产生助力效果；6. 驾驶员可以更轻松地操纵方向盘，实现转向动作。

二、循环球式转向器的优势使用循环球式转向器具有以下几个优势：1. 操控性更好：循环球式转向器通过液压助力提供转向支持，使得驾驶员在转向时不需要过多的力量，大大提高了操控性，减轻了驾驶员的负担。

2. 驾驶舒适性更佳：循环球式转向器可以根据驾驶员的转向指令，智能调节液压助力的大小，使转向更加平稳流畅，提高了驾驶舒适性。

3. 适应性强：循环球式转向器可以适应不同的工作环境和道路状况，无论是在高速公路上还是在复杂的路况下，都能提供稳定可靠的转向助力。

4. 安全性高：循环球式转向器在转向过程中能够及时响应驾驶员的指令，提供准确的助力支持，增加了驾驶的安全性和可靠性。

三、循环球式转向器液压助力原理的应用领域循环球式转向器广泛应用于汽车和工程机械等领域，其中最典型的应用是在汽车上。

循环球式转向器可以根据不同的汽车类型和尺寸进行设计和调整，以满足各种驾驶需求。

此外，循环球式转向器也被广泛应用于重型工程机械，如挖掘机、装载机等，提供更强大的转向助力支持，提高了工作效率和安全性。

简述液压助力转向系统工作原理液压助力转向系统是一种应用于汽车、工程机械和船舶等载具中的转向辅助装置。

它通过利用液压原理，为驾驶者提供方便的转向操作和良好的操控性能。

液压助力转向系统是现代车辆中常见的重要部件，它的工作原理包括力辅助和位移辅助两种方式。

下面我们将对液压助力转向系统的工作原理进行简要介绍。

液压助力转向系统的力辅助原理是通过液压力与转向轮的旋转连接来提供转向时所需的额外力，以减轻驾驶者的操作力。

具体来说，当驾驶者转动方向盘时，系统内的液压泵会通过皮带或齿轮驱动，向转向助力缸中提供高压液体。

高压液体在转向助力缸内产生一定的压力，通过连接转向齿轮和转向杆的连接件，使转向助力缸对转向杆产生一定的力，从而辅助驾驶者完成转向操作。

当驾驶者不进行转向操作时，系统会自动停止向转向助力缸供液，从而避免因液压过载造成的浪费和损坏。

液压助力转向系统的位移辅助原理是通过控制液压泵的排量来调整转向助力缸的工作范围和力的大小，从而达到转向的灵敏和平稳。

系统会根据转向盘的转动角度和车速等参数，通过电子控制单元（ECU）来控制液压泵的工作，使得在低车速和大转向角度下提供更大的辅助力，而在高车速和小转向角度下提供较小的辅助力，以保证驾驶操控的平稳性和可靠性。

位移辅助原理还可以通过控制液压泵的排量来调整转向助力缸的工作速度，从而提高转向的灵敏度和可控性。

液压助力转向系统的工作原理基于液压力学和控制理论，通过合理的设计和精准的控制，可以为驾驶者提供方便的转向操纵和高品质的行驶体验。

液压助力转向系统具有结构简单、性能稳定、可靠性高等优点，因此在现代交通工具中得到了广泛的应用。

希望本文对液压助力转向系统的工作原理有所帮助，欢迎阅读。

毕业设计(论文)电液主动转向器液压助力转向系统引言汽车的转向系统是汽车行驶中非常重要的系统之一，其安全性和驾驶舒适性直接影响着汽车的行驶。

随着汽车技术的发展和市场的需求，转向系统也在不断地发展和改进。

电液主动转向器液压助力转向系统是一种新型的转向系统，由于其优良的驾驶感受和更为安全的行驶方式，受到了广泛的关注和应用。

本文主要介绍电液主动转向器液压助力转向系统的原理、结构组成和工作过程，并对其性能进行分析和评价。

一、电液主动转向器液压助力转向系统的原理电液主动转向器液压助力转向系统是由电动助力机构和液压助力机构组成的。

电动助力机构主要由电机和减速器组成，其作用是提供动力和转向力矩；液压助力机构主要由变量泵、液压缸、阀门等组成，其作用是调节液压助力和方向力矩。

通过控制电动机和液压阀门的开闭，实现车辆的转向和方向力矩调节，从而达到更为灵活、安全和舒适的行驶方式。

电液主动转向器液压助力转向系统的原理如下图所示：图 1 电液主动转向器液压助力转向系统原理图二、电液主动转向器液压助力转向系统的结构组成电液主动转向器液压助力转向系统主要由下列组成部分构成：1．电动助力机构电动助力机构主要由电机和减速器两部分组成。

电机的功率和大小根据车辆的轮距、车重和转向要求等因素来决定。

减速器的目的是将电动机输出的高速低扭矩转化为低速高扭矩，以满足转向的需求。

2．液压助力机构液压助力机构主要由变量泵、液压缸、阀门等组成。

变量泵的作用是向液压缸提供液压助力，它通过控制变量泵的排量大小，来控制液压助力的大小。

液压缸的作用是接收液压助力，并将其转化为方向力矩，以保持汽车的稳定性和舒适性。

阀门主要起到调节和控制液压助力的作用。

3．控制系统控制系统主要由传感器、控制器、执行器等组成。

传感器用于检测驾驶员的转向意图和车辆的运动状态，控制器用于分析和处理传感器的数据，执行器用于控制电子阀门和电动助力机构的开闭。

三、电液主动转向器液压助力转向系统的工作过程当驾驶员转动方向盘时，传感器将其转向意图转化为电信号，传送给控制器。

液压转向机构在使用中容易出现的问题主要有转向沉重、转向跑偏、转向发摆和转向时有异响噪声等•这些都可导致液压助力转向系统不起作用•针对易出现的问题我们概括液压助力转向系统的几种维护方法。

本设计中首先阐述了选题背景及液压助力转向系统的现状和发展前景，同时又进行了汽车转向系统的简单介绍，而在传统转向系统、液压助力转向系统、电控助力转向系统、电子转向系统四种汽车转向系统中，又详尽的对液压助力转向系统从两个方面进行分析，其中概要阐述了液压助力转向系统的组成和工作原理，并针对助力系统易出现的转向沉重、前轮摆振、转向轻重不同跑偏等故障的产生原因及排除方法进行了阐述。

关键词：液压助力转向维护This document is produced by free version of Print2Flash.Visit for more information摘要 (1)第1章助力转向系的分类及工作原理 (1)1.1机械转向系简介及工作原理 (1)1.2液压动力转向系简介及工作原理 (1)1.3电力转向系简介及工作原理 (2)第2章液压转向系统常见的故障及排除 (4)2.1液压故障诊断的常用方法 (4)2.2液压助力转向系统的常见故障及排除 (4)第3章案例分析 (7)总结 (8)致谢 (9)参考文献 (10)This document is produced by free version of Print2Flash.Visit for more information第1章助力转向系的分类及工作原理1.1机械转向系简介及工作原理机械转向系以驾驶员的体力作为转向能源，其中所有传力件都是机械的•机械转向系由转向操纵机构、转向器和转向传动机构三大部分组成（图1-1）.图1-1机械转向系的组成1—转向器；2—转向万向节；3—转向传动轴；4—转向管柱；5—转向盘；6—转向横拉杆；7—转向纵拉杆；8—转向节；9—转向节臂；10—转向直拉杆；11—转向摇臂驾驶员对转向盘施加的转向力矩通过转向轴输入转向器。

汽车液压转向器工作原理从每一步骤动作过程详解汽车液压转向器（液压助力转向器）的工作原理如下，包括每个步骤的动作过程详解：
1.驾驶员施加转向力：驾驶员通过方向盘施加转向力。

这个力量
通过一根连接杆传递给液压转向器的控制阀。

2.液压泵产生液压力：控制阀接收到驾驶员施加的转向力后，会
调节连接到液压泵的液压流量。

液压泵通常由发动机驱动，通过旋转产生液压压力。

3.液压流量调节：控制阀根据转向力的大小和方向，调节液压泵
向液压缸提供的液压流量。

控制阀内部包含一个阀芯，它的位置和移动程度决定了液压流量的大小。

4.液压助力产生：液压流量通过液压缸，产生一个辅助力，帮助
驾驶员转动车辆的车轮。

液压缸内部有一个活塞和一个密封
件，液压流量推动活塞向一个方向移动，产生一个力矩，减轻驾驶员的转向负担。

5.助力反馈：当驾驶员转动方向盘时，液压助力转向器的控制阀
会调整液压流量，以提供适当的助力反馈。

助力反馈的程度取决于驾驶员的转向力大小和方向，以及液压转向器的设计和调校。

通过液压转向器的工作原理，驾驶员能够轻松转动车辆的方向盘，减轻了驾驶员在转向过程中所需的力量。

这种液压助力系统使驾驶更加轻松和舒适，尤其在低速转弯或停车时，更为明显。
