焦化脱苯工艺流程图

来自硫铵工段的煤气，经终冷塔上段的循环水和下段的制冷水换热后，将煤气由55℃降至22-25℃后，由洗苯塔底部入塔，自下而上与塔顶喷淋的循环洗油逆流接触，煤气中的苯被循环洗油吸收，再经过塔的捕雾段脱除雾滴后，离开洗苯塔去外管送往各用户。

洗苯塔底富油由富油泵加压后送至粗苯油汽换热器，与脱苯塔塔顶出来的粗苯汽换热，将富油预热至60℃，然后至油油换热器与脱苯塔塔底出来的贫油换热，温度由60℃升至120℃，最后进入粗苯管式炉被加热至180℃摆布，进入脱苯塔。

从脱苯塔塔顶蒸出的粗苯蒸汽及水蒸汽混合汽进入油汽换热器，被从洗苯塔来的富油和16℃制冷水冷却至30℃摆布然后进入粗苯油水分离器进行分离。

分离出的粗苯进入粗苯回流槽。

部份粗苯经粗苯回流泵送至脱苯塔塔顶作回流，其余部份溢流入粗苯贮槽，需要外售时由粗苯输送泵送往粗苯装车站外售。

分离出的油水混合物进入控制分离器，在此分离出的洗油送至地下放空槽，并由地下放空槽液下泵送入贫油槽，分离出的粗苯分离水送至本工段冷凝液贮槽与煤气冷凝液混合。

脱苯后的热贫油从脱苯塔塔底流出，自流入油油换热器与富油换热使其温度降至100℃摆布然后入贫油槽并由贫油泵加压送至一段贫油冷却器和二段贫油冷却器分别被32℃循环水和16℃冷却水冷却至约30℃，送洗苯塔喷淋洗涤煤气。

外购的新洗油卸入新洗油地下槽，由新洗油地下槽设置的液下泵送入新洗油槽。

0.5MPa 蒸汽被粗苯管式加热炉加热至400℃摆布，一部份作为洗油再生器的热源，另一部份直接进入脱苯塔底作为其热源。

粗苯管式加热炉所需燃料由洗苯后的煤气经煤气过滤器过滤后供给。

在洗苯脱苯的操作过程中，循环洗油的质量逐渐恶化，为保证洗油质量，采用洗油再生器将部份洗油再生。

用过热蒸汽加热，蒸出的油汽进入脱苯塔，残渣排入残油池定期送往煤场。

煤气经终冷塔冷凝所得的冷凝液再由初冷配入一定比例的焦油，由冷凝液输送泵送终冷塔下段循环喷淋，多余部份送初冷机械化氨水澄清槽。

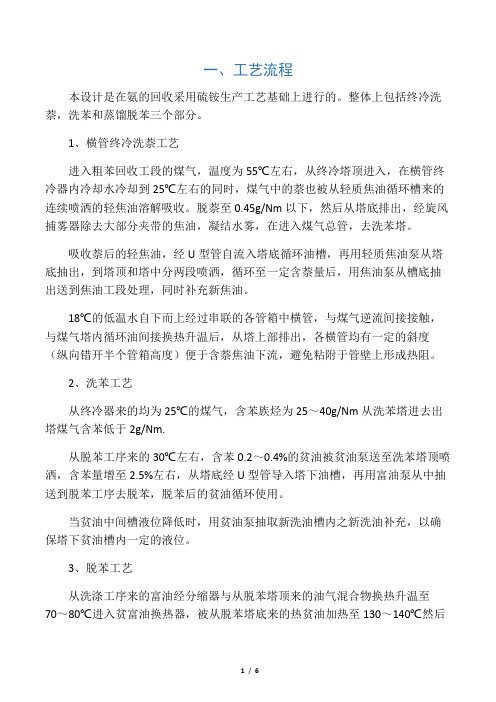

一、工艺流程本设计是在氨的回收采用硫铵生产工艺基础上进行的。

整体上包括终冷洗萘，洗苯和蒸馏脱苯三个部分。

1、横管终冷洗萘工艺进入粗苯回收工段的煤气，温度为55℃左右，从终冷塔顶进入，在横管终冷器内冷却水冷却到25℃左右的同时，煤气中的萘也被从轻质焦油循环槽来的连续喷洒的轻焦油溶解吸收。

脱萘至0.45g/Nm以下，然后从塔底排出，经旋风捕雾器除去大部分夹带的焦油，凝结水雾，在进入煤气总管，去洗苯塔。

吸收萘后的轻焦油，经U型管自流入塔底循环油槽，再用轻质焦油泵从塔底抽出，到塔顶和塔中分两段喷洒，循环至一定含萘量后，用焦油泵从槽底抽出送到焦油工段处理，同时补充新焦油。

18℃的低温水自下而上经过串联的各管箱中横管，与煤气逆流间接接触，与煤气塔内循环油间接换热升温后，从塔上部排出，各横管均有一定的斜度（纵向错开半个管箱高度）便于含萘焦油下流，避免粘附于管壁上形成热阻。

2、洗苯工艺从终冷器来的均为25℃的煤气，含苯族烃为25～40g/Nm从洗苯塔进去出塔煤气含苯低于2g/Nm.从脱苯工序来的30℃左右，含苯0.2～0.4%的贫油被贫油泵送至洗苯塔顶喷洒，含苯量增至2.5%左右，从塔底经U型管导入塔下油槽，再用富油泵从中抽送到脱苯工序去脱苯，脱苯后的贫油循环使用。

当贫油中间槽液位降低时，用贫油泵抽取新洗油槽内之新洗油补充，以确保塔下贫油槽内一定的液位。

3、脱苯工艺从洗涤工序来的富油经分缩器与从脱苯塔顶来的油气混合物换热升温至70～80℃进入贫富油换热器，被从脱苯塔底来的热贫油加热至130～140℃然后到管式炉加热升温至180～190℃从第14块塔板进入脱苯塔，在过热蒸气的蒸吹作用下脱苯。

与富油换热后的贫油入脱苯塔下热贫油槽，再用贫油泵抽至贫油冷却器冷却后到洗苯塔去洗苯。

从脱苯塔顶出来的油气混合气进分缩器，冷凝出轻重分缩油后进入冷凝冷却器，粗苯蒸气冷凝冷却为粗苯液体，粗苯进入粗苯油水分离器，与水分离后进入粗苯贮槽。

最全的焦化⼚⽣产⼯艺流程（附现场图、流程图）焦化⼚总⼯艺流程图从5个⽅⾯带你进⼊焦化⼚⼯艺流程现场！⼀原料⼆备煤⼯艺三炼焦⼯艺四化⼯⽣产⼯艺五化⼯产品原料——煤⼀原料煤炭是炼焦的主要原料，根据成煤条件不同，⾃然界的煤可分为三⼤类，即腐植煤、残植煤和腐泥煤。

腐植煤在⾃然界中分布最⼴，储量最⼤，在煤炭利⽤和化学加⼯⽅⾯占有主要的位置。

煤炭分类及参数⽰例如下表：⼆备煤⼯艺1 备煤流程——备煤作业区操作完成备煤：对进⼚的洗精煤进⾏处理，以达到炼焦要求，通常把原料煤在炼焦前进⾏的⼯艺处理过程称为备煤⼯艺过程。

达到炼焦要求之后，通过⽪带被输送到煤塔供炼焦作业区使⽤。

流程：洗精煤(<80mm)由汽车运来（预留⽕车卸料系统）——螺旋卸料机卸⼊卸煤槽——按煤的种类分别由不同的运煤⽪带输送机——堆取料机主⽪带——堆存作业——上煤——堆取料机取煤经带式输送机——配煤仓——电⼦⾃动配料秤——按相应⽐例配给到仓下⽪带和除铁器除铁后——可逆反击锤式粉碎机被粉碎⾄<3mm占85%以上——焦炉煤塔内供炼焦⽤。

2 设备图解螺旋卸车机煤场和堆取料机卸料——汽车来煤⾃卸车直接⼊卸煤槽，⾮⾃卸车采⽤桥式螺旋卸车机卸车，卸约800吨/⼩时精煤堆场——煤场贮煤⾯积～34000m2，7.4万吨精煤储存量，约为炼焦17天的⽤煤量；堆场设两台DQ3025型堆取料机，单台堆料能⼒为600t/h,取料能⼒300t/h,煤场设推⼟机库，辅助堆取料机作业。

在精煤煤场设有喷洒⽔和喷洒覆盖剂装置, 可防⽌煤尘飞扬造成对周围环境的污染。

配煤仓煤塔配煤——按⽐例配合不同煤种, 使配合煤达到符合炼焦⽤煤的要求, 配煤仓为直径8⽶的双曲线⽃嘴仓7个。

每个仓的储量约为500t。

煤仓双曲线钢漏⽃内衬超⾼分⼦塑料板,防⽌棚料。

仓下配煤设备采⽤配料稳定, 配⽐准确, ⾃动化程度⾼的电⼦⾃动配料秤, 系统控制为PLC 控制。

粉碎——选⽤可逆反击锤式粉碎机PFCK两台, 其单台破粹能⼒为250t/h, ⼀开⼀备。

备煤炼焦所用精煤，一方面由外部购入，另一方面由原煤经洗煤后所得，洗精煤由皮带机送入精煤场。

精煤经受煤坑下的电子自动配料称将四种煤按相应的比例送到带式输送机上除铁后，进入可逆反击锤式粉碎机粉碎后（小于3mm占90%以上），经带式输送机送至焦炉煤塔内供炼焦用。

炼焦装煤推焦车在煤塔下取煤，捣固成煤饼后，按作业计划从机侧推入炭化室内。

煤饼在炭化室内经过一个结焦周期的高温干馏，炼成焦炭并产生荒煤气。

炭化室内的煤饼结焦成熟后，由装煤推焦机推出并通过拦焦机的导焦栅送入熄焦车内。

熄焦车由电机牵引至熄焦塔熄焦。

熄焦后的焦炭卸至凉焦台，冷却后送往筛焦楼进行筛分和外运。

煤在干馏过程中产生的荒煤气汇集到炭化室的顶部空间，经上升管、桥管进入集气管。

700℃的荒煤气在桥管内经过氨水喷洒后温度降至85℃左右，煤气和冷凝下来的焦油氨水一起经吸煤气管道送入煤气回收车间进行煤气净化及焦油回收。

焦炉加热燃用的净化煤气经预热器预热至45℃左右进入地下室，通过下喷管把煤气送入燃烧室立火道，燃烧后的废气经烟道、烟囱排入大气。

冷鼓由焦炉送来的80-83℃的荒煤气，沿吸煤气管道入气液分离器。

经气液分离后，煤气进入初冷器进行两段间接冷却；上段用32℃循环水冷却煤气，下段用16-18℃低温水冷却煤气，使煤气冷却至22℃，然后经捕雾器入电捕焦油器除去悬浮的焦油雾后进入鼓风机，煤气由鼓风机加压送至脱硫工段。

在初冷器下段用含有一定量焦油、氨水的混合液进行喷洒，以防止初冷器冷却水管外壁积萘，提高煤气冷却效果。

由气液分离器分离出的焦油氨水混合液自流入机械化氨水澄清槽，进行氨水、焦油和焦油渣的分离。

分离后的氨水自流入循环氨水中间槽，用泵送到焦炉集气管喷洒冷却荒煤气，多余的氨水（即剩余氨水）送入剩余氨水槽，焦油自流入焦油中间槽，然后用泵将焦油送至焦油贮槽，静置脱水后外售，分离出的焦油渣定期用车送至煤场掺入精煤中炼焦。

脱硫来自冷鼓工段的粗煤气进入脱硫塔下部与塔顶喷淋下来的脱硫液逆流接触洗涤后，煤气经捕雾段除去雾滴后全部送至硫铵工段。

一、工艺流程本设计是在氨的回收采用硫铵生产工艺基础上进行的。

整体上包括终冷洗萘，洗苯和蒸馏脱苯三个部分。

1、横管终冷洗萘工艺进入粗苯回收工段的煤气，温度为55℃左右，从终冷塔顶进入，在横管终冷器内冷却水冷却到25℃左右的同时，煤气中的萘也被从轻质焦油循环槽来的连续喷洒的轻焦油溶解吸收。

脱萘至0.45g/Nm以下，然后从塔底排出，经旋风捕雾器除去大部分夹带的焦油，凝结水雾，在进入煤气总管，去洗苯塔。

吸收萘后的轻焦油，经U型管自流入塔底循环油槽，再用轻质焦油泵从塔底抽出，到塔顶和塔中分两段喷洒，循环至一定含萘量后，用焦油泵从槽底抽出送到焦油工段处理，同时补充新焦油。

18℃的低温水自下而上经过串联的各管箱中横管，与煤气逆流间接接触，与煤气塔内循环油间接换热升温后，从塔上部排出，各横管均有一定的斜度（纵向错开半个管箱高度）便于含萘焦油下流，避免粘附于管壁上形成热阻。

2、洗苯工艺从终冷器来的均为25℃的煤气，含苯族烃为25〜40g/Nm从洗苯塔进去出塔煤气含苯低于2g/Nm.从脱苯工序来的30℃左右，含苯0.2〜0.4%的贫油被贫油泵送至洗苯塔顶喷洒，含苯量增至2.5%左右，从塔底经U型管导入塔下油槽，再用富油泵从中抽送到脱苯工序去脱苯，脱苯后的贫油循环使用。

当贫油中间槽液位降低时，用贫油泵抽取新洗油槽内之新洗油补充，以确保塔下贫油槽内一定的液位。

3、脱苯工艺从洗涤工序来的富油经分缩器与从脱苯塔顶来的油气混合物换热升温至70〜80℃进入贫富油换热器，被从脱苯塔底来的热贫油加热至130〜140℃然后到管式炉加热升温至180〜190℃从第14块塔板进入脱苯塔，在过热蒸气的蒸吹作用下脱苯。

与富油换热后的贫油入脱苯塔下热贫油槽，再用贫油泵抽至贫油冷却器冷却后到洗苯塔去洗苯。

从脱苯塔顶出来的油气混合气进分缩器，冷凝出轻重分缩油后进入冷凝冷却器，粗苯蒸气冷凝冷却为粗苯液体，粗苯进入粗苯油水分离器，与水分离后进入粗苯贮槽。

焦化厂工艺流程焦化厂主要生产车间：备煤车间、炼焦车间、煤气净化车间及其公辅设施等，各车间主要生产设施如下表所示：序号系统名称主要生产设施1 备煤车间煤仓、配煤室、粉碎机室、皮带机运输系统、煤制样室 2 炼焦车间煤塔、焦炉、装煤设施、推焦设施、拦焦设施、熄焦塔、筛运焦工段(包括焦台、筛焦楼) 3 煤气净化车间冷鼓工段(包括风机房、初冷器、电捕焦油器等设施)；脱氨工段(包括洗氨塔、蒸氨塔、氨分解炉等设施)；粗苯工段(包括终冷器、洗苯塔、脱苯塔等设施) 4 公辅设施废水处理站、供配电系统、给排水系统、综合水泵房、备煤除尘系统、筛运焦除尘系统、化验室等设施、制冷站等3、炼焦的重要意义由高温炼焦得到的焦炭可供高炉冶炼、铸造、气化和化工等工业部门作为燃料和原料；炼焦过程中得到的干馏煤气经回收、精制可得到各种芳香烃和杂环混合物，供合成纤维、医药、染料、涂料和国防等工业做原料；经净化后的焦炉煤气既是高热值燃料，也是合成氨、合成燃料和一系列有机合成工业的原料。

因此，高温炼焦不仅是煤综合利用的重要途径，也是冶金工业的重要组成成分。

政策性风险煤炭是我国最重要的能源之一,在国民经济运行中处于举足轻重的地位,焦化行业属于国家重点扶持的行业。

为建立大型钢铁循环结构，在钢铁的重要生产基地和炼焦煤生产基地建设并经营现代化大型焦化厂符合我国产业政策和经济结构调整方向,也是焦化工业发展的一个前景。

五、原料煤的准备备煤车间的生产任务是给炼焦车间提供数量充足、质量合乎要求的配合煤。

其工艺流程为：原料煤→受煤坑→煤场→斗槽→配煤盘→粉碎机→煤塔。

1、煤的接收与储存原料煤一般以汽车火车的方式从各地运输过来，邯钢焦化厂的原料煤主要来自邢台的康庄、官庄，峰峰和山西等地。

当汽车、火车到达后，与受煤坑定位后，用螺旋卸煤机把煤卸到料仓里，当送料小车开启料仓开口后，用皮带把煤料运到规定位置。

注意：每个料仓一次只能盛放同一种类别的煤。

为了保证焦炉的连续生产和稳定焦炉煤的质量，应根据煤质的类别用堆取料机把运来的煤卸放在煤场的各规定位置。

实习报告参考资料焦化厂化产车间的工艺流程与参数 1.冷鼓工段从荒煤气管上分离出的焦油、氨水与焦油渣在机械化氨水澄清槽(V81502A.B)，澄清后分离成三层，上层为氨水，中层为焦油，下层为焦油渣。

分离的氨水满流至循环氨水槽(V81503A.B)，然后用循环氨水泵(P81501A.B)送至炼焦炉冷却荒煤气，当初冷器、电捕器和终冷器需要清扫时，从循环氨水泵后抽出一部分定期清扫，多余的氨水经循环氨水泵(P81501A.B)，抽送至剩余氨水槽(V81504)，在剩余氨水槽分离出焦油后，氨水进入气浮除油机，在此浮选出焦油，然后进入氨水中间槽，再用剩余氨水泵(P81502A.B)送至脱硫及硫回收工段进行蒸氨，分离出的焦油进入废水槽，由废水泵抽送到机械化澄清槽;机械化氨水澄清槽分离的焦油至焦油分离器(V81505)进行焦油的进一步脱水、脱渣，分离的氨水进入废液收集槽(V81511)，由液下泵抽送到机械化氨水澄清槽，分离的焦油定期用焦油泵(P81503A.B)送到酸、碱、油品库区的焦油槽进行贮存，分离的焦油渣定期送往煤场掺混炼焦。

定期用焦油泵将循环氨水槽底部聚集的焦油抽送至机械化氨水澄清槽。

各设备的蒸汽冷凝液及脱硫工段来的蒸汽冷凝液均接入凝结水槽(V81510)定期用凝结水泵(P81506A.B)送往循环水系统或送入脱硫事故槽。

经电捕焦油器捕集下来的焦油排入电捕水封槽(V81509)，由电捕水封槽液下泵送至机械化氨水澄清槽(V81502A.B)，当沉淀管需用循环氨水冲洗时，停高压电冲洗半小时，然后间隔30 分钟再送高压电。

冲洗液亦进入电捕水封槽中，离心鼓风机(C81501A.B)及其煤气管道的冷凝液均流入鼓风机水封槽(V81508A.B)，然后与电捕水封槽(V81509)中的电捕液分别加压后一并送机械化氨水澄清槽(V81502A.B)。

为防止各贮槽含氨尾气逸散，来自循环氨水槽及剩余氨水槽顶部的放散气集中后通过自控调节装置返回荒煤气系统。

焦化厂洗脱苯工段分析化验操作规程1.实验目的本实验为了监测焦化厂洗脱苯工段中苯的含量，确保工段运行正常，并提供相关数据支持，保证产品质量和生产安全。

2.实验仪器和试剂（1）仪器：分析天平、烧杯、移液管、酒精灯、电热板、比色皿、分光光度计。

（2）试剂：苯标准品、洗脱苯样品。

3.实验操作步骤（1）样品的准备：a.取洗脱苯样品5mL放入烧杯中；b. 用酒精灯将烧杯加热至沸腾，保持沸腾2 min；c. 熄灭酒精灯，将烧杯置于室温，静置10 min。

（2）标准曲线绘制：a.取苯标准品0.1mL加入适量的洗脱苯样品中，用带针的移液管混匀；b.取不同浓度的苯标准品，分别加入适量的洗脱苯样品中，制备一系列标准溶液；c.分别测量标准溶液的吸光度，并记录。

（3）待测溶液吸光度测定：a.将步骤（1）中的洗脱苯样品溶液过滤，以去除杂质；b.将被过滤的样品溶液转移至比色皿中，用分光光度计测量其吸光度。

（4）计算苯含量：a.利用标准曲线的吸光度和浓度数据，根据线性回归计算出待测溶液中苯的浓度；b.根据所取样品体积，计算出待测溶液中苯的含量。

4.注意事项（1）实验操作时要佩戴实验手套和护目镜，保证人身安全。

（2）使用仪器时应按照操作规程正确操作，确保实验准确可靠。

（3）试剂应保存在干燥、阴凉处，避免阳光直射和高温环境。

（4）实验过程中严禁吸烟、饮食和触摸面部，避免吸入有害气体或误触有毒物质。

（5）实验结束后要将试剂和实验器材妥善存放，保持实验室清洁和整齐。

5.结果分析根据实验操作所得结果，可以判断焦化厂洗脱苯工段中苯的含量是否在合理范围内。

若结果超出标准范围，则需要及时调整工段操作，保证工段的正常运行。

总结：焦化厂洗脱苯工段分析化验操作规程是确保工段运行正常和产品质量的重要保证。

通过该规程，可以实现对洗脱苯样品中苯含量的定量分析，提供可靠的数据支持。

在操作过程中，要注意安全防护，并严格按照规程要求进行操作。

实验结果要及时分析，如有不合理的数据，要及时调整工段操作，以保证工段正常运行。

焦化工艺讲解一、工艺流程1.1备煤工艺原料来煤→B101→B102→破碎机（冬季使用）→B103→B104(筒仓上部) →8个筒仓（要求存量＜450t）→配煤盘（双曲线斗嘴下料）→B105(半米皮带干量26kg，320T/h上煤量) →粉碎机（反击锤式）→B106→B107→煤塔布料机→煤塔（存量3000t，A、C存800，B列存1400）要求：配煤准确度±2％。

配合煤灰分前后控制在±0.3% 配合煤挥发份前后控制±0.7%经常观察配煤煤流大小，逼煤板上的杂物要及时清除。

配煤盘水分输入使用上个班的水分，皮带启动保证空带Uo 配合煤粉碎细度要求小于3mm颗粒的质量百分率为77.0%±2.0%过细增加电耗，装煤粉尘大，焦油渣杂质多，堆密度低，细度大则不利于粘结形成胶质体，所以希望活性组分粗粉碎，惰性组分（瘦煤）细粉碎。

1.2炼焦工艺装煤车→推焦车→拦焦车→熄焦车→干熄焦→锅炉→发电炭化室→上升管→桥管→集气管→→吸气管→煤气净化焦炉煤气→预热器→加减考克→孔板盒→交换旋塞→喷嘴→砖煤气道→燃烧室→斜道→蓄热室→小烟道→废气盘→分烟道→总烟道→烟囱1.3煤气净化工艺荒煤气、氨水→气液分离器→煤气→初冷器→电捕焦油→脱硫→鼓风机→硫铵→终冷塔→洗苯塔→脱苯塔剩余氨水→蒸氨塔→酚氰废水→厌氧池→缺氧池（消耗大分子有机物）→好氧池（分解有机物成N2）→沉淀池（加药絮凝未分解掉大分子有机物）→浓缩池→压污泥→水至臭氧催化塔外排二、焦炭的主要性质：2、1煤在炭化室的成焦机理焦炭是高温干馏的固体产物真密度为1.8-1.95g/cm3；散密度为400-500kg/ m3；气孔率为35-55%；经过干燥脱吸、半焦收缩和焦炭形成三个阶段第一阶段从常温到300℃，为煤的干燥脱气阶段。

常温到120 ℃前干燥；120～200℃，煤释放出吸附的CH1、CO2、CO等N2等气体，是一个脱吸过程；200～300℃，煤开始分解，生成CO2、CO、H2等气体，同时释放出结晶水及微量焦油。
