2019高二物理磁场复习学案(教师版)

高二物理选修3-1 磁场复习课学案教学目标：1．知识目标通过例题的讲解，使学生对本章的基本概念和基本规律有进一步地理解，并能熟练应用本章知识分析解决物理问题。

2．能力目标在熟练掌握基本概念、基本规律的基础上，能够分析和解决一些实际问题。

3．物理方法教育目标通过复习，培养学生归纳知识和进一步运用知识的能力，学习一定的研究问题的科学方法。

复习重点：物理概念的深刻含义、对物理概念的综合性运用教学方法：复习提问，讲练结合，学案导学教具投影片，学案教学过程一、知识整合1．磁极之间的相互作用是通过_______发生的。

磁极在空间产生________ ，_______ 对放入其中的磁极有的作用．2．通电导线的周围存在磁场是由丹麦物理学家发现的．如图，当导线中通有图示的电流时，小磁针Ｎ极将向转动。

奥斯特实验说明_______________________________________。

_________和________有密切的联系．3．磁场不仅对永磁体有力的作用，对通电导线也有力的作用。

实验表明，当电流方向相Ｉ同时，；当电流方向相反时，。

它们的相互作用也是通过来传递的．4．法国学者安培注意到_____ 的磁场与的磁场很相似，由此受到启发，提出了著名的分子电流假说．安培认为，在_______________________________存在着一种——分子电流，分子电流使每个物质微粒都成为，它的两侧是。

5．我们约定，在磁场中的_________，______________的受力方向,为________的磁场方向。

磁感线是在磁场中画出的一些________________这些______________________________都和_____________方向一致．磁感线与电场线的联系与区别：6．直线电流的方向跟磁感线方向之间的关系可以用安培定则来判定：用握住导线，让______________________________,____________________________就是磁感线的环绕方向。

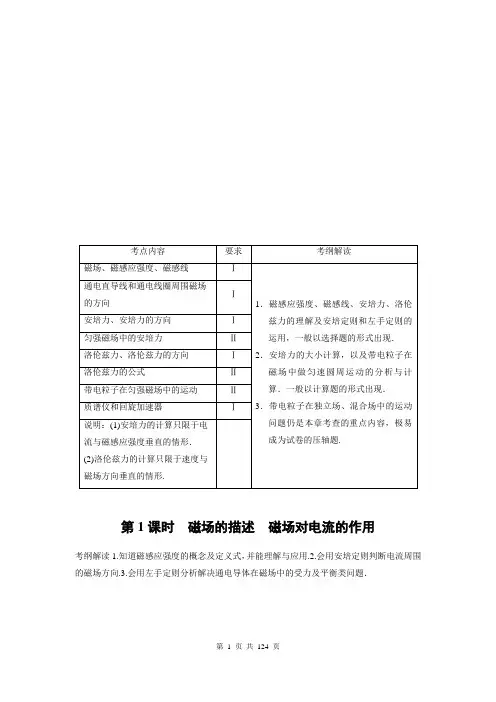

第1课时磁场的描述磁场对电流的作用考纲解读1.知道磁感应强度的概念及定义式，并能理解与应用.2.会用安培定则判断电流周围的磁场方向.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．1．[对磁感应强度的理解]下列关于磁感应强度的说法正确的是()A．一小段通电导体放在磁场A处，受到的磁场力比B处的大，说明A处的磁感应强度比B处的磁感应强度大B．由B＝FIL可知，某处的磁感应强度的大小与放入该处的通电导线所受磁场力F成正比，与导线的I、L成反比C．一小段通电导体在磁场中某处不受磁场力作用，则该处磁感应强度一定为零D．小磁针N极所受磁场力的方向就是该处磁感应强度的方向答案 D解析磁感应强度是描述磁场强弱和方向的物理量，是磁场本身性质的反映，其大小由磁场以及在磁场中的位置决定，与F、I、L都没有关系，B＝FIL只是磁感应强度的定义式，同一通电导体受到的磁场力的大小由所在处的磁感应强度和放置的方式共同决定，所以A 、B 、C 都是错误的．磁感应强度的方向就是该处小磁针N 极所受磁场力的方向，不是通电导线的受力方向，所以D 正确．2．[对磁感线的理解]关于磁场和磁感线的描述，下列说法中正确的是( )A ．磁极与磁极之间、磁极与电流之间都可以通过磁场发生相互作用B ．磁感线可以形象地描述磁场的强弱和方向，它每一点的切线方向都和小磁针在该点静止时北极所指的方向一致C ．磁感线总是从磁铁的N 极出发，到S 极终止D ．磁感线可以用细铁屑来显示，因而是真实存在的 答案 AB解析 磁场是一种特殊物质，磁极、电流间发生作用都是通过磁场发生的，故A 对；磁感线是为形象描述磁场而假想的线，不是真实存在的，故D 错；磁感线的切线方向表示磁场的方向，磁感线的疏密表示磁场的强弱，故B 对；磁感线是闭合曲线，在磁体外部由N 极指向S 极，在磁体内部由S 极指向N 极，故C 错．3．[磁场对电流作用力的计算]如图1所示，用粗细均匀的电阻丝折成平面梯形框架，ab 、cd 边均与ad 边成60°角，ab ＝bc ＝cd ＝L ，长度为L 的该电阻丝电阻为r ，框架与一电动势为E 、内阻为r 的电源相连接，垂直于框架平面有磁感应强度为B 的匀强磁场，则框架受到的安培力的合力大小为( )图1A ．0 B.5BEL 11r C.10BEL 11r D.BEL r答案 C解析 总电阻R ＝3r ·2r 3r ＋2r ＋r ＝115r ，总电流I ＝E R ＝5E11r ，梯形框架受到的安培力等效为I通过ad 边时受到的安培力，故F ＝BI ·ad ＝BI ·2L ＝10BEL11r ，所以C 选项正确．4．[左手定则和安培定则的应用]如图2所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．图2答案5．[左手定则的应用]请根据图3中给出的条件，运用左手定则，求出各图中第三个物理量的方向．图3答案根据各图中已知方向利用左手定则，判知：(a)F垂直于纸面向里(b)F垂直于纸面向里(c)B垂直于纸面向外(d)I由左向右(e)F垂直于I斜向右下方一、磁场、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时北极的指向．2．磁感应强度(1)物理意义：描述磁场的强弱和方向．(2)定义式：B＝FIL(通电导线垂直于磁场)．(3)方向：小磁针静止时N极的指向．3．匀强磁场(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场．(2)特点匀强磁场中的磁感线是疏密程度相同、方向相同的平行直线．二、磁感线、通电导体周围磁场的分布1．磁感线的特点(1)磁感线上某点的切线方向就是该点的磁场方向．(2)磁感线的疏密定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱．(3)磁感线是闭合曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S极指向N极．(4)同一磁场的磁感线不中断、不相交、不相切．(5)磁感线是假想的曲线，客观上不存在．2．电流的磁场1．安培力的大小(1)磁场和电流垂直时，F＝BIL.(2)磁场和电流平行时：F＝0.2．安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F⊥B，F⊥I，即F垂直于B和I决定的平面．考点一对磁感应强度的理解1．磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的．2．磁感应强度B与电场强度E的比较大小决定由磁场决定，与检验电流无关由电场决定，与检验电荷无关方向矢量磁感线切线方向，小磁针N极受力方向矢量电场线切线方向，放入该点的正电荷受力方向场的叠加合磁感应强度等于各磁场的磁感应强度的矢量和合场强等于各个电场的场强的矢量和A．电荷在某处不受电场力的作用，则该处电场强度为零B．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C．表征电场中某点电场的强弱，是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D．表征磁场中某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线长度和电流乘积的比值解析电场和磁场有一个明显的区别是：电场对放入其中的电荷有力的作用，磁场对通电导线有力的作用的条件是磁场方向不能和电流方向平行，因此A对，B错．同理根据电场强度的定义式E＝F/q可知C正确．而同样用比值定义法定义的磁感应强度则应有明确的说明，即B＝FIL中I和B的方向必须垂直，故D错．答案AC1．某点电场强度的方向与电荷在该点的受力方向相同或相反；而某点磁感应强度方向与电流元在该点所受安培力方向垂直，满足左手定则．2．电荷在电场中一定会受到电场力的作用；如果电流方向与磁场方向平行，则电流在磁场中不受安培力的作用．突破训练1关于磁感应强度B，下列说法中正确的是()A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟放在该点的试探电流元所受磁场力方向一致C．若在磁场中某点的试探电流元不受磁场力作用，该点B值大小为零D．在磁场中磁感线越密集的地方，磁感应强度越大答案 D解析磁感应强度是磁场本身的属性，在磁场中某处的磁感应强度为一恒量，其大小可计算，与试探电流元的F、I、L的情况无关，A错．磁感应强度的方向规定为由B＝FIL小磁针N极所受磁场力的方向，与放在该处的电流元受力方向垂直，B错．当试探电流元的方向与磁场方向平行时，电流元受磁场力虽为零，但磁感应强度却不为零，C 错．磁感线的疏密是根据磁场的强弱画出的，磁感线越密集的地方，磁感应强度越大，磁感线越稀疏的地方，磁感应强度越小，故D正确．考点二安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.2．磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．特别提醒两个电流附近的磁场某处的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．例2如图4所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是()图4A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同解析根据安培定则判断磁场方向，再结合矢量的合成知识求解．根据安培定则判断：两直线电流在O点产生的磁场方向均垂直于MN向下，O点的磁感应强度不为零，故A 选项错误；a、b两点的磁感应强度大小相等，方向相同，故B选项错误；根据对称性，c、d两点处的磁感应强度大小相等，方向相同，故C选项正确；a、c两点的磁感应强度方向相同，故D选项错误．答案 C1．根据安培定则确定通电导线周围磁场的方向．2．磁场中每一点磁感应强度的方向为该点磁感线的切线方向．3．磁感应强度是矢量，多个通电导体产生的磁场叠加时，合磁场的磁感应强度等于各场源单独存在时在该点磁感应强度的矢量和．考点三安培力作用下导体运动情况的判定(1)判定通电导体在安培力作用下的运动或运动趋势，首先必须弄清楚导体所在位置的磁场分布情况，然后利用左手定则准确判定导体的受力情况，进而确定导体的运动方向或运动趋势的方向．(2)在应用左手定则判定安培力方向时，磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面．例3一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图5所示，如果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受磁场力后的运动情况为()图5A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管解析本题考查安培定则以及左手定则，意在考查学生对安培定则以及左手定则的应用的理解．先由安培定则判断通电螺线管的南、北两极，找出导线左、右两端磁感应强度的方向，并用左手定则判断这两端受到的安培力的方向，如图a所示．可以判断导线受磁场力后从上向下看逆时针方向转动．再分析此时导线位置的磁场方向，再次用左手定则判断导线受磁场力的方向，如图b所示，导线还要靠近螺线管，所以D正确，A、B、C错误．答案 D判定安培力作用下导体运动情况的常用方法电流元法分割为电流元左手定则安培力方向―→整段导体所受合力方向―→运动方向特殊位置法在特殊位置―→安培力方向―→运动方向等效法环形电流小磁针条形磁铁通电螺线管多个环形电流结论法同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势突破训练2如图6所示，把一重力不计的通电直导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动．当导线中通有如图所示方向的电流I时，从上向下看，关于导线AB 的运动情况下列说法正确的是()图6A．顺时针转动，同时下降B．顺时针转动，同时上升C．逆时针转动，同时下降D．逆时针转动，同时上升答案 C解析(1)根据如图甲所示的导线所处的特殊位置判断其运动情况．将导线AB从N、S 极的中间O分成两段，由左手定则可得AO段所受安培力的方向垂直于纸面向外，BO 段所受安培力的方向垂直于纸面向里，可见从上向下看，导线AB将绕O点逆时针转动．(2)根据导线转过90°时的特殊位置判断其上下运动情况．如图乙所示，导线AB此时所受安培力方向竖直向下，导线将向下运动．(3)由上述两个特殊位置的判断可知，当导线不在上述的特殊位置时，所受安培力使其逆时针转动同时还向下运动，所以可确定C正确．考点四安培力作用下导体的平衡与加速1．安培力作用下导体的平衡问题与力学中的平衡问题分析方法相同，只不过多了安培力，解题的关键是画出受力分析图．2．安培力作用下导体的加速问题与动力学问题分析方法相同，关键是做好受力分析，然后根据牛顿第二定律求出加速度．例4如图7所示，光滑的金属轨道分水平段和圆弧段两部分，O点为圆弧的圆心．两金属轨道之间的宽度为0.5 m，匀强磁场方向如图，大小为0.5 T．质量为0.05 kg、长为0.5 m的金属细杆置于金属轨道上的M点．当在金属细杆内通以电流强度为2 A的恒定电流时，金属细杆可以沿杆向右由静止开始运动．已知N、P为导轨上的两点，ON竖直、OP水平，且MN＝OP＝1 m，g取10 m/s2，则()图7A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小为10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N解析 金属细杆在水平方向受到安培力作用，安培力大小F 安＝BIL ＝0.5×2×0.5 N ＝0.5 N ，金属细杆开始运动时的加速度大小为a ＝F 安m＝10 m/s 2，选项A 错误；对金属细杆从M 点到P 点的运动过程，安培力做功W 安＝F 安·(MN ＋OP )＝1 J ，重力做功W G＝－mg ·ON ＝－0.5 J ，由动能定理得W 安＋W G ＝12m v 2，解得金属细杆运动到P 点时的速度大小为v ＝20 m/s ，选项B 错误；金属细杆运动到P 点时的加速度可分解为水平方向的向心加速度和竖直方向的加速度，水平方向的向心加速度大小为a ′＝v 2r＝20 m/s 2，选项C 错误；在P 点金属细杆受到轨道水平向左的作用力F ，水平向右的安培力F 安，由牛顿第二定律得F －F 安＝m v 2r，解得F ＝1.5 N ，每一条轨道对金属细杆的作用力大小为0.75 N ，由牛顿第三定律可知金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N ，选项D 正确．答案 D突破训练3 如图8所示，质量为M 、长为L 的直导线通有垂直纸面向外的电流I ，被一绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B的大小和方向可能是( )图8A ．大小为Mg tan θ/IL ，方向垂直斜面向上B ．大小为Mg sin θ/IL ，方向垂直纸面向里C ．大小为Mg /IL ，方向水平向右D ．大小为Mg /IL ，方向沿斜面向下答案 BC解析 当磁场为A 选项描述的磁场时，通电直导线受到沿斜面向上的安培力作用，F ＝BIL ＝Mg tan θIL IL ＝Mg tan θ＝Mg sin θcos θ>Mg sin θ，则通电直导线不可能静止在斜面上，故A 错误；当磁场为B 选项描述的磁场时，通电直导线不受安培力作用，则通电直导线可以在竖直向下的重力、垂直斜面向上的弹力、沿斜面向上的拉力三个力作用下在斜面上处于静止状态，故B 正确；当磁场为C 选项描述的磁场时，通电直导线受到竖直向上的安培力作用，由于F ＝BIL ＝Mg ILIL ＝Mg ，则通电直导线在竖直向下的重力和竖直向上的安培力作用下在斜面上处于静止状态，故C 正确；当磁场为D 选项描述的磁场时，通电直导线受到垂直斜面向上的安培力作用，由于F ＝BIL ＝Mg ILIL ＝Mg >Mg cos θ，则通电直导线不可能静止在斜面上，故D 错误．37．用转换视图法解答与安培力有关的综合问题方法概述对于安培力作用下的综合问题，需画出导体棒的受力示意图．但在三维空间对导体棒受力分析时，无法准确画出其受力情况，在解答此类问题时，可将三维立体图转化为二维平面图，即画出俯视图、剖面图或侧视图等．此时，金属棒用圆代替，电流方向用“×”或“·”表示．例5如图9甲所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I，方向由a到b，图乙为图甲沿a→b方向观察的平面图．若重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．图9(1)请在图乙所示的平面图中画出导体棒受力的示意图；(2)求出磁场对导体棒的安培力的大小；(3)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值的大小和方向．审题与关联解析(1)如图所示(2)根据共点力平衡条件可知，磁场对导体棒的安培力的大小F安＝mg tan α(3)要使磁感应强度最小，则要求安培力最小．根据受力情况可知，最小安培力F安min＝mg sin α，方向平行于轨道斜向上所以最小磁感应强度B min＝F安minIl＝mg sin αIl根据左手定则可判断出，此时的磁感应强度的方向为垂直轨道平面斜向上答案见解析求解通电导体在磁场中的力学问题的方法(1)选定研究对象；(2)变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；(3)根据力的平衡条件、牛顿第二定律列方程进行求解．高考题组1．(2013·安徽·15)图10中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，且b、d连线水平，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是()图10A．向上B．向下C．向左D．向右答案 B解析据题意，由安培定则可知，b、d两通电直导线在O点产生的磁场相抵消，a、c 两通电直导线在O点产生的磁场方向均向左，所以四条通电直导线在O点产生的合磁场方向向左．由左手定则可判断带电粒子所受洛伦兹力的方向向下．本题正确选项为B.2．(2012·天津理综·2)如图11所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是()图11A．金属棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小答案 A解析选金属棒MN为研究对象，其受力情况如图所示．根据平衡条件及三角形知识可得tan θ＝BIl，所以当金属棒中的电流I、磁感应强mg度B变大时，θ角变大，选项A正确，选项D错误；当金属棒质量m变大时，θ角变小，选项C错误；θ角的大小与悬线长短无关，选项B错误．3．(2012·海南单科·10)图12中装置可演示磁场对通电导线的作用．电磁铁上、下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是()图12A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动答案BD解析若a接正极，b接负极，电磁铁磁极间磁场方向向上，e接正极，f接负极，由左手定则判定金属杆受安培力向左，则L向左滑动，A项错误，同理判定B、D选项正确，C项错误．模拟题组4．如图13所示，一个边长L、三边电阻相同的正三角形金属框放置在磁感应强度为B的匀强磁场中．若通以图示方向的电流(从A点流入，从C点流出)，电流强度为I，则金属框受到的磁场力为()图13A ．0B ．ILB C.43ILB D ．2ILB 答案 B解析 可以把正三角形金属框看做两根导线并联，且两根导线中的总电流等于I ，由安培力公式可知，金属框受到的磁场力为ILB ，选项B 正确．5．如图14所示，两平行金属导轨间的距离L ＝0.40 m ，金属导轨所在平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B ＝0.50 T 、方向垂直于导轨所在平面斜向上的匀强磁场．金属导轨的一端接有电动势E ＝4.5 V 、内阻r ＝0.50 Ω的直流电源．现把一个质量为m ＝0.040 kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R 0＝2.5 Ω，金属导轨电阻不计， g 取10 m/s 2.已知sin 37°＝0.60，cos 37°＝0.80，求：图14(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力．答案(1)1.5 A(2)0.30 N(3)0.06 N，方向平行导轨向下解析(1)根据闭合电路欧姆定律得I＝ER0＋r＝1.5 A(2)导体棒受到的安培力F安＝BIL＝0.30 N(3)对导体棒受力分析如图，将重力正交分解沿导轨方向F1＝mg sin 37°＝0.24 NF1<F安，根据平衡条件mg sin 37°＋F f＝F安解得F f＝0.06 N方向平行导轨向下(限时：45分钟)►题组1对磁感应强度、磁感线的考查1．如图1所示，为某种用来束缚原子的磁场的磁感线分布情况，以O点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为()图1答案 C解析根据磁感线的疏密表示磁感应强度的大小可知，以O点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为图C.2．电流计的主要结构如图2所示，固定有指针的铝框处在由磁极与软铁芯构成的磁场中，并可绕轴转动．铝框上绕有线圈，线圈的两端与接线柱相连．有同学对软铁芯内部的磁感线分布提出了如下的猜想，可能正确的是()图2答案 C解析软铁芯被磁化后，左端为S极，右端为N极，而磁体内部的磁感线方向从S极指向N极，可见B、D错误．再根据磁感线不能相交，知A错误，C正确．►题组2安培定则及磁场的叠加3．有两根长直导线a、b互相平行放置，如图3所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()图3A．M点和N点的磁感应强度大小相等，方向相同B．M点和N点的磁感应强度大小相等，方向相反C．在线段MN上各点的磁感应强度都不可能为零D．在线段MN上只有一点的磁感应强度为零答案BD解析两根导线分别在M点和N点产生的磁感应强度大小相等，方向如图所示，分析得θ1＝θ2＝θ3＝θ4，矢量相加可知M点、N点的磁感应强度大小相等，方向相反，选项B正确；线段MN中点O的磁感应强度为零，选项D正确．4．如图4所示，平行于纸面水平向右的匀强磁场，磁感应强度B1＝1 T．位于纸面内的细直导线，长L＝1 m，通有I＝1 A的恒定电流．当导线与B1成60°夹角时，发现其受到的安培力为零，则该区域同时存在的另一匀强磁场的磁感应强度B2的可能值是()图4A.12 TB.32T C ．1 T D. 3 T答案 BCD解析 当导线与B 1成60°夹角时，发现其受到的安培力为零，说明该区域同时存在着另一匀强磁场B 2，并且B 2与B 1的合磁场的磁感应强度方向沿导线方向，根据矢量合成的三角形定则，可知B 2≥B 1sin 60°＝32 T ，所以B 2的值不可能为12T ，选项A 错误，本题选B 、C 、D.5．如图5所示，在xOy 平面内有两根平行于y 轴水平放置的长直导线，通有沿y 轴正方向、大小相同的电流I ，两导线关于y 轴对称，P 为x 轴上一点，Q 为z 轴上一点，下列说法正确的是( )。

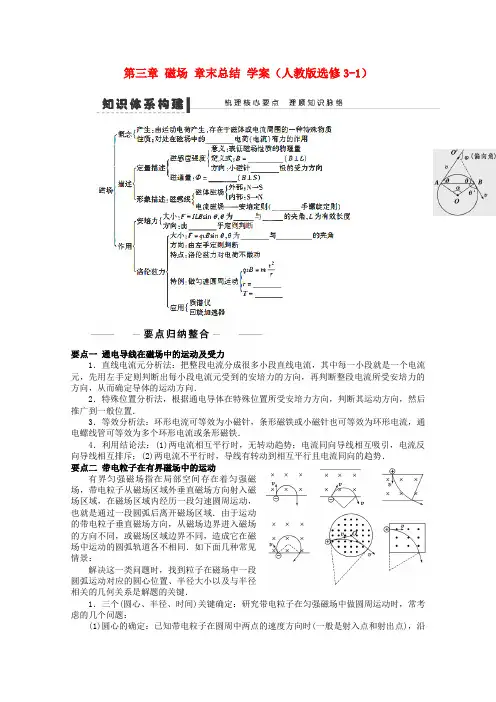

第三章磁场章末总结学案（人教版选修3-1）要点一通电导线在磁场中的运动及受力1．直线电流元分析法：把整段电流分成很多小段直线电流，其中每一小段就是一个电流元，先用左手定则判断出每小段电流元受到的安培力的方向，再判断整段电流所受安培力的方向，从而确定导体的运动方向．2．特殊位置分析法，根据通电导体在特殊位置所受安培力方向，判断其运动方向，然后推广到一般位置．3．等效分析法：环形电流可等效为小磁针，条形磁铁或小磁针也可等效为环形电流，通电螺线管可等效为多个环形电流或条形磁铁．4．利用结论法：(1)两电流相互平行时，无转动趋势；电流同向导线相互吸引，电流反向导线相互排斥；(2)两电流不平行时，导线有转动到相互平行且电流同向的趋势．要点二带电粒子在有界磁场中的运动有界匀强磁场指在局部空间存在着匀强磁场，带电粒子从磁场区域外垂直磁场方向射入磁场区域，在磁场区域内经历一段匀速圆周运动，也就是通过一段圆弧后离开磁场区域．由于运动的带电粒子垂直磁场方向，从磁场边界进入磁场的方向不同，或磁场区域边界不同，造成它在磁场中运动的圆弧轨道各不相同．如下面几种常见情景：解决这一类问题时，找到粒子在磁场中一段圆弧运动对应的圆心位置、半径大小以及与半径相关的几何关系是解题的关键．1．三个(圆心、半径、时间)关键确定：研究带电粒子在匀强磁场中做圆周运动时，常考虑的几个问题：(1)圆心的确定：已知带电粒子在圆周中两点的速度方向时(一般是射入点和射出点)，沿洛伦兹力方向画出两条速度的垂线，这两条垂线相交于一点，该点即为圆心．(弦的垂直平分线过圆心也常用到).3-7-1..(2)半径的确定：一般应用几何知识来确定．(3)运动时间：t＝θ360°T＝φ2πT(θ、φ为圆周运动的圆心角)，另外也可用弧长Δl与速率的比值来表示，即t＝Δl/v.(4)粒子在磁场中运动的角度关系：粒子的速度偏向角(φ)等于圆心角(α)，并等于AB弦与切线的夹角(弦切角θ)的2倍，即φ＝α＝2θ＝ωt；相对的弦切角(θ)相等，与相邻的弦切角(θ′)互补，即θ′＋θ＝180°.2．两类典型问题(1)极值问题：常借助半径R和速度v(或磁场B)之间的约束关系进行动态运动轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利用数学方法求解极值．注意①刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．②当速度v一定时，弧长(或弦长)越长，圆周角越大，则带电粒子在有界磁场中运动的时间越长．③当速率v变化时，圆周角大的，运动时间长．(2)多解问题：多解形成的原因一般包含以下几个方面：①粒子电性不确定；②磁场方向不确定；③临界状态不唯一；④粒子运动的往复性等．关键点：①审题要细心．②重视粒子运动的情景分析．要点三带电粒子在复合场中的运动复合场是指电场、磁场和重力场并存，或其中某两场并存，或分区域存在的某一空间．粒子经过该空间时可能受到的力有重力、静电力和洛伦兹力．处理带电粒子(带电体)在复合场中运动问题的方法：1．正确分析带电粒子(带电体)的受力特征．带电粒子(带电体)在复合场中做什么运动，取决于带电粒子(带电体)所受的合外力及其初始速度．带电粒子(带电体)在磁场中所受的洛伦兹力还会随速度的变化而变化，而洛伦兹力的变化可能会引起带电粒子(带电体)所受的其他力的变化，因此应把带电粒子(带电体)的运动情况和受力情况结合起来分析，注意分析带电粒子(带电体)的受力和运动的相互关系，通过正确的受力分析和运动情况分析，明确带电粒子(带电体)的运动过程和运动性质，选择恰当的运动规律解决问题．2．灵活选用力学规律(1)当带电粒子(带电体)在复合场中做匀速运动时，就根据平衡条件列方程求解．(2)当带电粒子(带电体)在复合场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程求解．(3)当带电粒子(带电体)在复合场中做非匀变速曲线运动时，常选用动能定理或能量守恒定律列方程求解．(4)由于带电粒子(带电体)在复合场中受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，根据隐含条件列出辅助方程，再与其他方程联立求解．(5)若匀强电场和匀强磁场是分开的独立的区域，则带电粒子在其中运动时，分别遵守在电场和磁场中运动规律，处理这类问题的时候要注意分阶段求解.一、“磁偏转”与“电偏转”的区别（复合场问题，不叠加）A例1如图1所示，在空间存在一个变化的匀强电场和另一个变化的匀强磁场．从t＝1 s 开始，在A点每隔2 s有一个相同的带电粒子(重力不计)沿AB方向(垂直于BC)以速度v0射出，恰好能击中C点．AB＝BC＝l，且粒子在点A、C间的运动时间小于1 s．电场的方向水平向右，场强变化规律如图2甲所示；磁感应强度变化规律如图乙所示，方向垂直于纸面．求：(1)磁场方向；(2)E 0和B 0的比值；(3)t ＝1 s 射出的粒子和t ＝3 s 射出的粒子由A 点运动到C 点所经历的时间t 1和t 2之比．图1 图2.3-7-2.A 变式训练1 图3所示，在y ＞0的空间中存在匀强电场，场强沿y 轴负方向；在y ＜0的空间中，存在匀强磁场，磁场方向垂直xOy 平面向外．一电荷量为q 、质量为m 的带正电的运动粒子，经过y 轴上y ＝h 处的点P 1时速率为v 0，方向沿x 轴正方向；然后，经过x 轴上x＝2h 处的P2点进入磁场，并经过y 轴上y ＝－2h 处的P 3点，不计粒子重力．求：(1)电场强度的大小； (2)粒子到达P 2时速度的大小和方向；(3)磁感应强度的大小．二、有界匀强磁场问题例2 半径为r 的圆形空间内，存在着垂直于纸面向里的匀强磁场，一个带电粒子(不计重力)从A 点以速度v 0垂直磁场方向射入磁场中，并从B 点射出．∠AOB ＝120°，如图5所示，则该带电粒子在磁场中运动的时间为( )A .2πr 3v 0B .23πr 3v 0C .πr 3v 0D . 3πr 3v 0图 5 图 6 图7 图8 图9变式训练2 图6是某离子速度选择器的原理示意图，在一半径R ＝10 cm 的圆柱形筒内有B ＝1×10－4 T 的匀强磁场，方向平行于圆筒的轴线．在圆柱形筒上某一直径两端开有小孔a 、b ，分别作为入射孔和出射孔．现有一束比荷q m＝2×1011 C /kg 的正离子，以不同角度α入射，最后有不同速度的离子束射出．其中入射角α＝30°，且不经碰撞而直接从出射孔射出的离子的速度v 的大小是( )A ．4×105 m /sB ．2×105 m /sC ．4×106 m /sD ．2×106 m /s三、洛伦兹力作用下形成多解的问题A 例3 如图7所示，长为L 的水平极板间，有垂直纸面向里的匀强磁场，磁感应强度为B ，板间距离为L ，极板不带电．现有质量为m 、电荷量为q 的带正电粒子(重力不计)，从左边极板间中点处垂直磁场以速度v 水平入射．欲使粒子不打在极板上，可采用的办法是( )A ．使粒子速度v ＜BqL 4mB ．使粒子速度v ＞5BqL 4mC ．使粒子速度v ＞BqL 4mD ．使粒子速度BqL 4m ＜v ＜5BqL 4m变式训练3 如图8所示，左右边界分别为PP ′、QQ ′的匀强磁场的宽度为d ，磁感应强度大小为B ，方向垂直纸面向里．一个质量为m 、电荷量为q 的微观粒子，沿图示方向以速度v 0垂直射入磁场．欲使粒子不能从边界QQ ′射出，粒子入射速度v 0的最大值可能是( )A .Bqd mB .2＋2Bqd mC .2－2Bqd mD .2Bqd 2m【即学即练】1. 三个完全相同的小球a 、b 、c 带有相同电量的正电荷，从同一高度由静止开始下落，当落下h 1高度后a 球进入水平向左的匀强电场，b 球进入垂直纸面向里的匀强磁场，如图9所示，它们到达水平面上的速度大小分别用v a 、v b 、v c 表示，它们的关系是( )A ．v a >v b ＝v cB ．v a ＝v b ＝v cC ．v a >v b >v cD ．v a ＝v b >v c2．设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图10所示，已知一离子在电场力和洛.3-7-3.伦兹力的作用下，从静止开始自A 点沿曲线ACB 运动，到达B 点时速度为零，C 点是运动的最低点，忽略重力，以下说法正确的是( )A ．离子必带正电荷B ．A 点和B 点位于同一高度C ．离子在C 点时速度最大D ．离子到达B 点时，将沿原曲线返回A 点 图103．如图11所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场．一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O ′点(图中未标出)穿出．若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b(不计重力)仍以相同初速度由O 点射入，从区域右边界穿出，则粒子b( )A ．穿出位置一定在O ′点下方B ．穿出位置一定在O ′点上方C ．运动时，在电场中的电势能一定减小D ．在电场中运动时，动能一定减小 图114．如图12是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E.平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1、A 2.平板S 下方有磁感应强度为B 0的匀强磁场．下列表述正确的是( )A ．质谱仪是分析同位素的重要工具B ．速度选择器中的磁场方向垂直纸面向外C ．能通过狭缝P 的带电粒子的速率等于E/BD ．粒子打在胶片上的位置越靠近狭缝P ，粒子的荷质比越小5．为了研究物质的微观结构，科学家必须用各种各样的加速器产生出速度很大的高能粒子．欧洲核子研究中心的粒子加速器周长达27 km 图12(图13中的大圆)，为什么加速器需要那么大的周长呢？.3-7-4.。

2019高考物理二轮练习精品资料ⅰ专项10磁场教学案（教师版）带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。

在历年的高考试题中几乎年年都有这方面的考题。

带电粒子在磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。

带电粒子在复合场中的运动包括带电粒子在匀强电场、交变电场、匀强磁砀及包含重力场在内的复合场中的运动问题，是高考必考的重点和热点。

纵观近几年各种形式的高考试题，题目一般是运动情景复杂、综合性强，多把场的性质、运动学规律、牛顿运动定律、功能关系以及交变电场等知识有机地结合，题目难度中等偏上，对考生的空间想像能力、物理过程和运动规律的综合分析能力，及用数学方法解决物理问题的能力要求较高，题型有选择题，填空题、作图及计算题，涉及本部分知识的命题也有构思新颖、过程复杂、高难度的压轴题。

【考点透视】 【一】洛伦兹力：1、产生洛伦兹力的条件：〔1〕电荷对磁场有相对运动、磁场对与其相对静止的电荷不会产生洛伦兹力作用、 〔2〕电荷的运动速度方向与磁场方向不平行、2、洛伦兹力大小：当电荷运动方向与磁场方向平行时，洛伦兹力为零；当电荷运动方向与磁场方向垂直时，洛伦兹力最大，等于Q υB ；3、洛伦兹力的方向：洛伦兹力方向用左手定那么判断4、洛伦兹力不做功、【二】带电粒子在匀强磁场的运动1、带电粒子在匀强磁场中运动规律初速度的特点与运动规律〔1〕00=v 0=洛f 为静止状态〔2〕B v //0=洛f 那么粒子做匀速直线运动〔3〕B v ⊥Bqv f =洛，那么粒子做匀速圆周运动，其基本公式为： 向心力公式：R v m Bqv 2= 运动轨道半径公式：Bq m v R =； 运动周期公式：Bq m T π2=动能公式：m BqR mv E k 2)(2122==T 或f 、ω的两个特点：T 、f 和ω的大小与轨道半径〔R 〕和运行速率〔v 〕无关，只与磁场的磁感应强度〔B 〕和粒子的荷质比〔m q〕有关。
