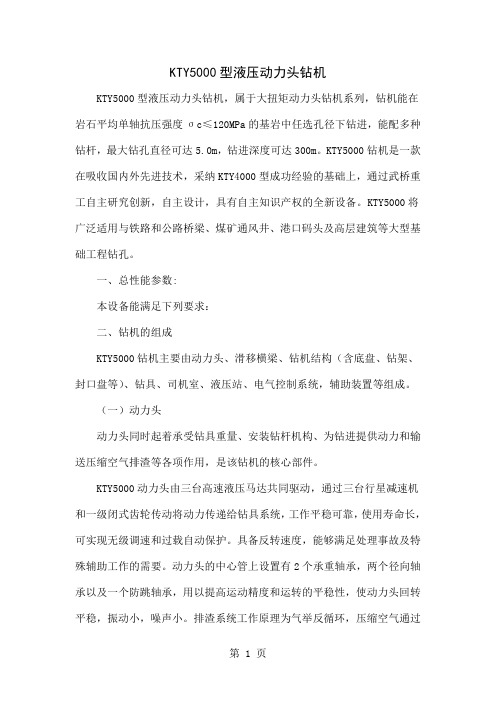

KTY5000型液压动力头钻机KTY5000型液压动力头钻机，属于大扭矩动力头钻机系列，钻机能在岩石平均单轴抗压强度σc≤120MPa的基岩中任选孔径下钻进，能配多种钻杆，最大钻孔直径可达5.0m，钻进深度可达300m。
KTY5000钻机是一款在吸收国内外先进技术，采纳KTY4000型成功经验的基础上，通过武桥重工自主研究创新，自主设计，具有自主知识产权的全新设备。
KTY5000将广泛适用与铁路和公路桥梁、煤矿通风井、港口码头及高层建筑等大型基础工程钻孔。
一、总性能参数:本设备能满足下列要求：二、钻机的组成KTY5000钻机主要由动力头、滑移横梁、钻机结构（含底盘、钻架、封口盘等）、钻具、司机室、液压站、电气控制系统，辅助装置等组成。
（一）动力头动力头同时起着承受钻具重量、安装钻杆机构、为钻进提供动力和输送压缩空气排渣等各项作用，是该钻机的核心部件。
KTY5000动力头由三台高速液压马达共同驱动，通过三台行星减速机和一级闭式齿轮传动将动力传递给钻具系统，工作平稳可靠，使用寿命长，可实现无级调速和过载自动保护。
具备反转速度，能够满足处理事故及特殊辅助工作的需要。
动力头的中心管上设置有2个承重轴承，两个径向轴承以及一个防跳轴承，用以提高运动精度和运转的平稳性，使动力头回转平稳，振动小，噪声小。
排渣系统工作原理为气举反循环，压缩空气通过配气环进入钻具的风道，由中心管内的衬管向上排渣。
耐磨套与中心衬管之间采取分体式设计，方便耐磨套磨损后的更换。
为了保证压缩气体的压力，必须做到良好的密封，本机采用了车式组合密封，用组合密封圈取代V型，N型密封圈，有效的防止了密封圈卡入旋转部件被拉断的情况，改善了密封系统的可靠性，降低了易损件的损耗，节约了更换易损件的时间。
（二）滑移横梁滑移横梁是用于悬挂动力头，并能使动力头上下移动的主要部件。
滑移动力及支承由两个320/250-4300液压缸完成，滑移横梁的上下移动行程为4300，滑移横梁与钻架连接方式右传统的内镶式改为外包式，使得钻架强度更高，安装更简单，加工更方便：滑快磨损后容易，左右两个油缸采用机械刚性连接，保证升降幅度，速度相同。

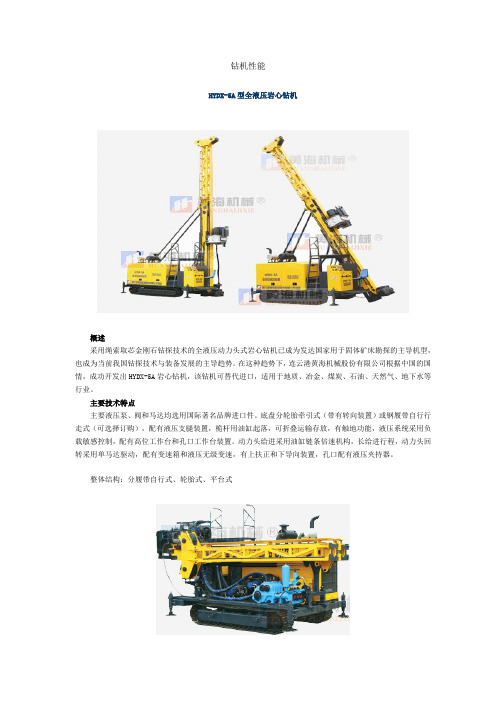

钻机性能HYDX-5A型全液压岩心钻机概述采用绳索取芯金刚石钻探技术的全液压动力头式岩心钻机已成为发达国家用于固体矿床勘探的主导机型，也成为当前我国钻探技术与装备发展的主导趋势。
在这种趋势下，连云港黄海机械股份有限公司根据中国的国情，成功开发出HYDX-5A岩心钻机，该钻机可替代进口，适用于地质、冶金、煤炭、石油、天然气、地下水等行业。
主要技术特点主要液压泵、阀和马达均选用国际著名品牌进口件。
底盘分轮胎牵引式（带有转向装置）或钢履带自行行走式（可选择订购），配有液压支腿装置，桅杆用油缸起落，可折叠运输存放，有触地功能，液压系统采用负载敏感控制，配有高位工作台和孔口工作台装置。
动力头给进采用油缸链条倍速机构，长给进行程，动力头回转采用单马达驱动，配有变速箱和液压无级变速，有上扶正和下导向装置，孔口配有液压夹持器。
整体结构：分履带自行式、轮胎式、平台式HYDX-5A型全液压岩心钻机主要技术参数YDX-3L型履带式全液压地表取芯钻机技术参数YDX-3L型全液压履带式地表取芯钻机专门为固体矿藏地表取芯作业而设计，适用于金刚石绳索取心等多种钻探工艺。
主机包括履带式底盘、柴油机、液压系统、操控系统、钻塔、主卷扬、副卷扬、动力头、动力头给进系统以及井口夹持器。
YDX-3L型履带式全液压地表取芯钻机的所有功能均为液压驱动，操控精准便捷,履带行走系统极大地方便了野外搬迁工作。
YDX-3L钻机的主要特点为:1. 参考国际顶尖级岩心钻机的设计理念，针对中国钻探行业具体情况设计，功能实用全面。
2. 可变速履带行走系统极大地方便了设备移动；3. 钻机配备4档手动变速箱和液压马达，转速在0－1200之间可无级调速，速度范围宽、扭矩大，有利于以金刚石钻进为主体的多种钻探工艺对转速的选择；4. 钻机设计回转器通孔直径117毫米，变换卡瓦可用于国内或国外标准不同孔径的钻探施工。
5. 钻机给进行程3.5米，减少了辅助工作时间，有利于提高钻探效率，减少孔内事故。

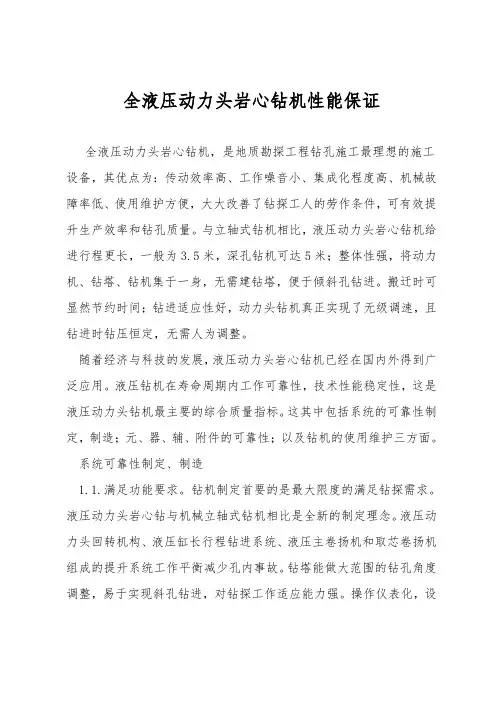

全液压动力头岩心钻机性能保证全液压动力头岩心钻机，是地质勘探工程钻孔施工最理想的施工设备，其优点为：传动效率高、工作噪音小、集成化程度高、机械故障率低、使用维护方便，大大改善了钻探工人的劳作条件，可有效提升生产效率和钻孔质量。
与立轴式钻机相比，液压动力头岩心钻机给进行程更长，一般为3.5米，深孔钻机可达5米；整体性强，将动力机、钻塔、钻机集于一身，无需建钻塔，便于倾斜孔钻进。
搬迁时可显然节约时间；钻进适应性好，动力头钻机真正实现了无级调速，且钻进时钻压恒定，无需人为调整。
随着经济与科技的发展，液压动力头岩心钻机已经在国内外得到广泛应用。
液压钻机在寿命周期内工作可靠性，技术性能稳定性，这是液压动力头钻机最主要的综合质量指标。
这其中包括系统的可靠性制定，制造；元、器、辅、附件的可靠性；以及钻机的使用维护三方面。
系统可靠性制定、制造1.1.满足功能要求。
钻机制定首要的是最大限度的满足钻探需求。
液压动力头岩心钻与机械立轴式钻机相比是全新的制定理念。
液压动力头回转机构、液压缸长行程钻进系统、液压主卷扬机和取芯卷扬机组成的提升系统工作平衡减少孔内事故。
钻塔能做大范围的钻孔角度调整，易于实现斜孔钻进，对钻探工作适应能力强。
操作仪表化，设备运行和孔内状况可通过仪表反映出来，易实现自动控制，提升了安全保证。
这种产品也应是我国岩心钻机的主流机型。
1.2.液压系统。
液压系统制定如何，是直接关系到液压系统能否满足钻机功能要求和适应钻进需要；有较高的传动效率且工作中正常运行的首要环节。
一个拙劣的液压系统制定，是不可能获得正常运行效果的，更谈不上使用寿命了。
钻机的液压系统多采纳负载敏感液压回路。
负载敏感液压回路是液压传动与控制领域内的一项革新技术，广泛用于工程领域以及其他机械设备的液压系统中。
液压岩芯钻机的回转机构和升降机构中也采纳了负载敏感液压回路。
何谓负载敏感呢？简单的说，负载敏感系统是一种感受系统压力流量需求且仅提供所需求的流量和压力的液压回路。

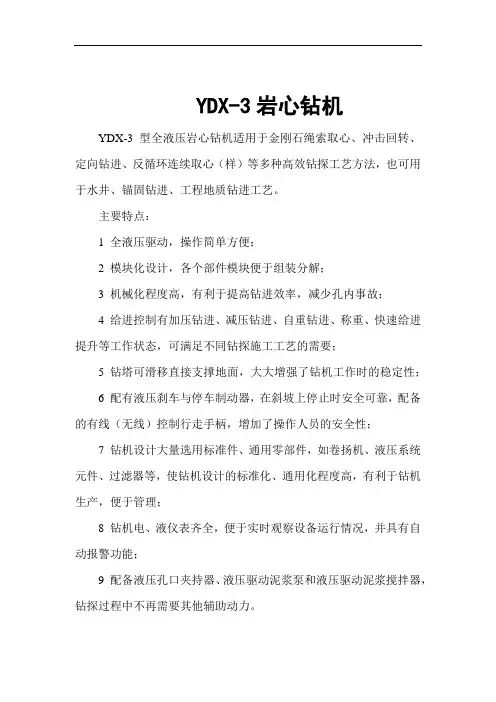

YDX-3岩心钻机
YDX-3型全液压岩心钻机适用于金刚石绳索取心、冲击回转、定向钻进、反循环连续取心（样）等多种高效钻探工艺方法，也可用于水井、锚固钻进、工程地质钻进工艺。
主要特点：
1 全液压驱动，操作简单方便；
2 模块化设计，各个部件模块便于组装分解；
3 机械化程度高，有利于提高钻进效率，减少孔内事故；
4 给进控制有加压钻进、减压钻进、自重钻进、称重、快速给进提升等工作状态，可满足不同钻探施工工艺的需要；
5 钻塔可滑移直接支撑地面，大大增强了钻机工作时的稳定性；
6 配有液压刹车与停车制动器，在斜坡上停止时安全可靠，配备的有线（无线）控制行走手柄，增加了操作人员的安全性；
7 钻机设计大量选用标准件、通用零部件，如卷扬机、液压系统元件、过滤器等，使钻机设计的标准化、通用化程度高，有利于钻机生产，便于管理；
8 钻机电、液仪表齐全，便于实时观察设备运行情况，并具有自动报警功能；
9 配备液压孔口夹持器、液压驱动泥浆泵和液压驱动泥浆搅拌器，钻探过程中不再需要其他辅助动力。
YDX-3型钻机性能参数。

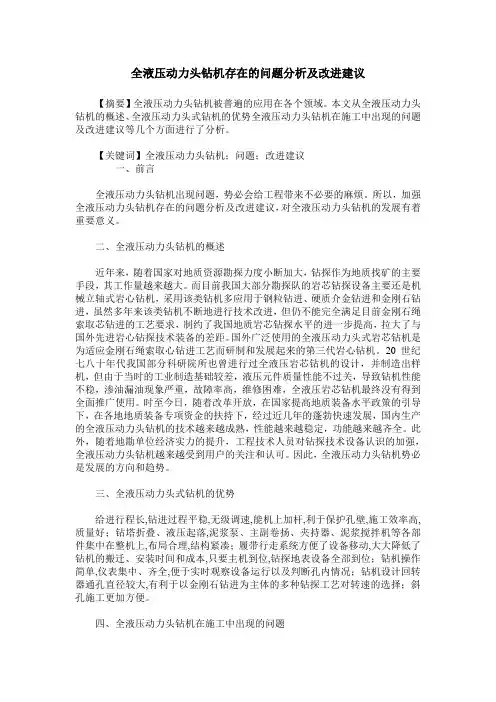

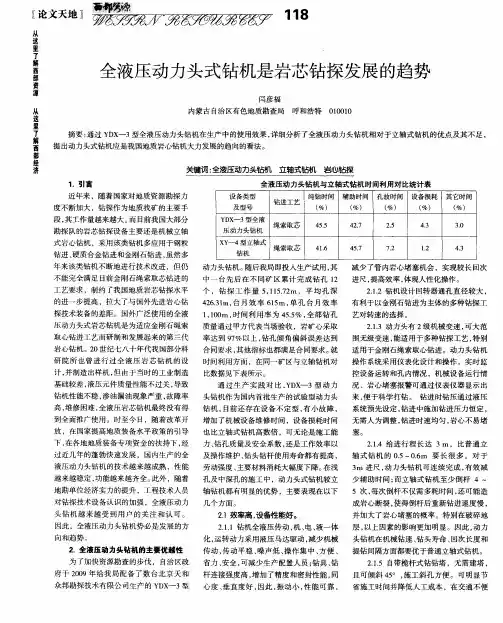

全液压动力头钻机存在的问题分析及改进建议【摘要】全液压动力头钻机被普遍的应用在各个领域。
本文从全液压动力头钻机的概述、全液压动力头式钻机的优势全液压动力头钻机在施工中出现的问题及改进建议等几个方面进行了分析。
【关键词】全液压动力头钻机；问题；改进建议一、前言全液压动力头钻机出现问题，势必会给工程带来不必要的麻烦。
所以，加强全液压动力头钻机存在的问题分析及改进建议，对全液压动力头钻机的发展有着重要意义。
二、全液压动力头钻机的概述近年来，随着国家对地质资源勘探力度小断加大，钻探作为地质找矿的主要手段，其工作量越来越大。
而目前我国大部分勘探队的岩芯钻探设备主要还是机械立轴式岩心钻机，采用该类钻机多应用于钢粒钻进、硬质介金钻进和金刚石钻进，虽然多年来该类钻机不断地进行技术改进，但仍不能完全满足目前金刚石绳索取芯钻进的工艺要求，制约了我国地质岩芯钻探水平的进一步提高，拉大了与国外先进岩心钻探技术装备的差距。
国外广泛使用的全液压动力头式岩芯钻机是为适应金刚石绳索取心钻进工艺而研制和发展起来的第三代岩心钻机。
20世纪七八十年代我国部分科研院所也曾进行过全液压岩芯钻机的设计，并制造出样机，但由于当时的工业制造基础较差，液压元件质量性能不过关，导致钻机性能不稳，渗油漏油现象严重，故障率高，维修困难，全液压岩芯钻机最终没有得到全面推广使用。
时至今日，随着改革开放，在国家提高地质装备水平政策的引导下，在各地地质装备专项资金的扶持下，经过近几年的蓬勃快速发展，国内生产的全液压动力头钻机的技术越来越成熟，性能越来越稳定，功能越来越齐全。
此外，随着地勘单位经济实力的提升，工程技术人员对钻探技术设备认识的加强，全液压动力头钻机越来越受到用户的关注和认可。
因此，全液压动力头钻机势必是发展的方向和趋势。
三、全液压动力头式钻机的优势给进行程长,钻进过程平稳,无级调速,能机上加杆,利于保护孔壁,施工效率高,质量好；钻塔折叠、液压起落,泥浆泵、主副卷扬、夹持器、泥浆搅拌机等各部件集中在整机上,布局合理,结构紧凑；履带行走系统方便了设备移动,大大降低了钻机的搬迁、安装时间和成本,只要主机到位,钻探地表设备全部到位；钻机操作简单,仪表集中、齐全,便于实时观察设备运行以及判断孔内情况；钻机设计回转器通孔直径较大,有利于以金刚石钻进为主体的多种钻探工艺对转速的选择；斜孔施工更加方便。
