第一节 调谐放大器(含答案)

高频实验报告（一）单调谐回路谐振放大器深圳大学实验报告课程名称：高频电路实验项目名称：实验一单调谐回路谐振放大器学院：信息工程学院专业：电子信息指导教师：陈田明报告人：学号：班级：电子1 班实验时间：实验报告提交时间：一、实验目的与要求：1 ．熟悉电子元器件和高频电子线路实验系统。

2 ．熟悉放大器静态工作点的测量方法。

3．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性的影响。

4 ．掌握用扫频仪测量放大器幅频特性的方法。

二、方法、步骤：1 ．AS1637函数信号发生器用作扫频仪时的参数予置⑴ 频率定标频率定标的目的是为频率特性设定频标。

每一频标实为某一单频正弦波的频谱图示。

1 ）频率定标个数：共设8 点频率，并存储于第0~7 存储单元内。

若把中心频率置于第3 单元内，且频率间隔取为1MHz，则相应地有：0 单元—MHz，1 单元—MHz，，7 单元—MHz。

2 ）频率定标方法图1-2 单调谐回路谐振放大器实验电路① 准备工作：对频率范围、工作方式、函数波形作如下设置。

( ⅰ) 频率范围：2MHz~16MHz范围；工作方式：内计数；函数波形：正弦波。

② 第0 单元频率定标与存储( ⅰ ) 调“频率调谐” 旋钮，使频率显示为7700；按“STO”键，相应指示灯点亮，再调“频率调谐”旋钮，使存储单元编号显示为0；再按“ STO”键，相应指示灯变暗，表明已把MHz 频率存入第0 单元内。

③ 第1 单元频率定标与存储( ⅰ ) 调“频率调谐” 旋钮，使频率显示为8700；按“STO”键，相应指示灯点亮，再调“频率调谐”旋钮，使存储单元编号显示为1；再按“ STO”键，相应指示灯变暗，表明已把MHz 频率存入第1 单元内。

④ 依此类推，直到把MHz频率存入第7 单元内为止。

⑵ 其他参数设置① 扫描时间设置为20ms，即示波器上显示的横坐标的扫描时间为20ms。

设置方法为：按“工作方式”键，使TIME 灯点亮；再调“频率调谐”旋钮，使扫描时间显示为；② 工作方式又设置为线性扫描，即示波器上显示的横坐标为线性坐标。

实验一单调谐回路谐振放大器仿真实验一、实验原理单调谐放大电路采用LC回路作为选频器的放大电路，它只有一个LC回路，调谐在一个频率上。

本实验用三极管作为放大器件，LC并联谐振回路作为选频网络，构成一个基本的调谐回路小信号谐振放大器。

电路谐振频率可通过CT进行调节。

由于仿真元器件数据库中没有自耦变压器，实际使用中可使用隔直流电容器耦合输出。

调谐放大器的增益与其动态范围成反比关系：放大器电压增益越高，其动态范围越小；电压增益越小，动态范围越宽。

实验电路中的Re为提高电路工作点的稳定而接入的射极负反馈电阻，对其电路特性有重要影响。

Re越大，负反馈越深，放大器增益越低，电路动态范围越大，通频带越宽，电路的选择性越差；Re越小，负反馈越浅，放大器增益越高，电路动态范围越小，通频带越小，电路的选择性越好。

共发电路的射极电阻Re具有电流负反馈作用，当Re两端不接电容Ce时，Re既有直流负反馈（起稳定直流工作点作用），又有交流负反馈作用（减小放大量，展宽频带）当Re 两端接入大容量电容Ce时，Re只有直流反馈，而没有交流负反馈的作用。

当Re两端接入一定容量的Ce时，由于容抗Xc=1/ωc，随着频率的增加而下降，因而对频率中因极间电容和分布电容而损失的高频成分的放大有一定的补偿作用，Ce可称为高频补偿电容。

谐振回路的负载电阻R在电路中不影响电路的谐振频率，但影响谐振回路的效率。

由于R的接入，回路的品质因数Q减小，谐振回路的效率降低，电路的通频带比无载时要宽，选择性变差。

负载电阻R与回路的品质因数Q成正比。

？二、实验内容使用仿真软件完成如下仿真实验，结合实验电路分别仿真结果进行分析和总结。

1.电路直流工作点分析测试电路中Re=1KΩ，使用“直流工作点分析”仿真测试晶体管的静态直流工作点。

根据实验结果分析判断电路是否工作在放大状态。

V BV CE所以电路工作在放大状态2.使用波特图仪对放大器动态频率特性进行测试…取Re=1K,分别选R=10K/2K/500Ω,信号源V1接电路输入端，取Vi=10mV，调节CT使回路谐振在，同时使用波特图仪进行测试确认，测量并记录电路增益、幅频特性曲线和3db 带宽。

第1章 高频小信号谐振放大器1.1给定串联谐振回路的0 1.5MHz f =，0100pF C =，谐振时电阻5R =Ω，试求0Q 和0L 。

又若信号源电压振幅1mV ms U =，求谐振时回路中的电流0I 以及回路上的电感电压振幅Lom U 和电容电压振幅Com U 。

解：（1）串联谐振回路的品质因数为061200112122 1.510100105Q C R ωπ-==≈⨯⨯⨯⨯⨯根据0f =有：40212221200111.125810(H)113μH (2)100104 1.510L C f ππ--==≈⨯=⨯⨯⨯⨯ （2）谐振时回路中的电流为010.2(mA)5ms U I R === 回路上的电感电压振幅为02121212(mV)Lom ms U Q U ==⨯=回路上的电容电压振幅为02121212(mV)Com ms U Q U =-=-⨯=-1.2在图题1.2所示电路中，信号源频率01MHz f =，信号源电压振幅0.1V ms U =，回路空载Q 值为100，r 是回路损耗电阻。

将1－1端短路，电容C 调至100pF 时回路谐振。

如将1－1端开路后再串接一阻抗x Z （由电阻x R 与电容x C 串联），则回路失谐；C 调至200pF 时重新谐振，这时回路有载Q 值为50。

试求电感L 、未知阻抗x Z 。

图题1.2xZ u解：（1）空载时的电路图如图(a)所示。

(a) 空载时的电路 (b)有载时的电路u u根据0f =42122120112.53310(H)253μH (2)10010410L C f ππ--==≈⨯=⨯⨯⨯ 根据00011L Q C r rωω==有： 6120101115.92()21010010100r C Q ωπ-==≈Ω⨯⨯⨯⨯（2）有载时的电路图如图(b)所示。

空载时，1100pF C C ==时回路谐振，则0f =00100LQ rω==；有载时，2200pF C C ==时回路谐振，则0f =050L xLQ r R ω==+。

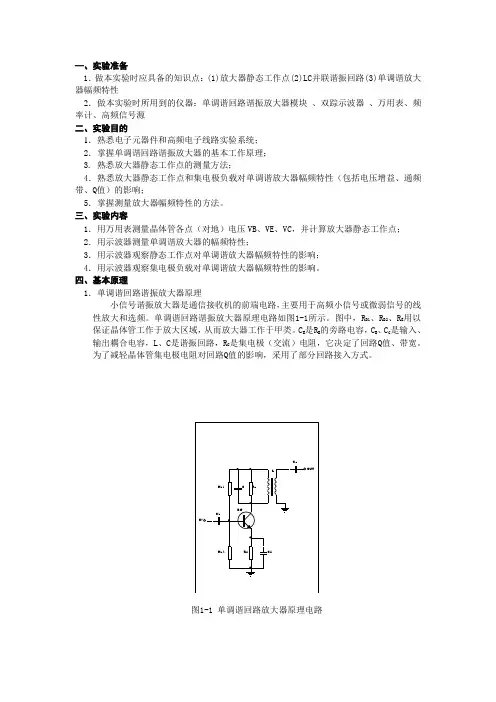

—、实验准备 1．做本实验时应具备的知识点：(1)放大器静态工作点(2)LC 并联谐振回路(3)单调谐放大器幅频特性2．做本实验时所用到的仪器：单调谐回路谐振放大器模块 、双踪示波器 、万用表、频率计、高频信号源 二、实验目的1．熟悉电子元器件和高频电子线路实验系统； 2．掌握单调谐回路谐振放大器的基本工作原理； 3. 熟悉放大器静态工作点的测量方法；4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q 值）的影响；5．掌握测量放大器幅频特性的方法。

三、实验内容1．用万用表测量晶体管各点（对地）电压VB 、VE 、VC ，并计算放大器静态工作点； 2．用示波器测量单调谐放大器的幅频特性；3．用示波器观察静态工作点对单调谐放大器幅频特性的影响； 4．用示波器观察集电极负载对单调谐放大器幅频特性的影响。

四、基本原理1．单调谐回路谐振放大器原理小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。

单调谐回路谐振放大器原理电路如图1-1所示。

图中，R B1、R B2、R E 用以保证晶体管工作于放大区域，从而放大器工作于甲类。

C E 是R E 的旁路电容，C B 、C C 是输入、输出耦合电容，L 、C 是谐振回路，R C 是集电极（交流）电阻，它决定了回路Q 值、带宽。

为了减轻晶体管集电极电阻对回路Q 值的影响，采用了部分回路接入方式。

BGCbC CeCcRe OUTRb 2Rb 1RcLIN图1-1 单调谐回路放大器原理电路1R11R21Q0190181R31C25-20p F1C041R41C031R51C051C061R61Q0290181R81C07+12V11GND1X1Y21V01X1Y21VO21W 011W 021D01L E D1R9VCCGND+12V12VVCC GND+12V-12V1K01+12V1+12VC O M M O N2N C1N O31K021C0144663322111T 01T RANS61L 011C021C08INOUT11T P0111T P02输入输出图1-2 单调谐回路谐振放大器实验电路图2．单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示。

小信号调谐(单调谐)放大器实验
小信号调谐放大器实验是一种常见的实验，用于分析和研究放大器的频率响应特性。

在这个实验中，我们会使用一个单调谐放大器电路，通过调节电路参数来实现对特定频率信号的放大。

下面是一种常见的实验步骤：
材料准备：
1. 信号发生器：用于产生待放大的输入信号。

2. 单调谐放大器电路：由电容、电感和电阻等元件组成的并联谐振电路。

3. 可变电阻：用于调节电路的谐振频率。

实验步骤：
1. 创建实验电路：根据实验要求，根据所给的电路图，建立单调谐放大器电路。

2. 连接信号发生器和电路：使用信号发生器将待放大的输入信号接入电路的输入端。

3. 设置信号发生器：调节信号发生器的频率和幅度，使其产生待放大的输入信号。

4. 测量输出信号：使用示波器或其他合适的仪器，测量电路的输出信号。

5. 调节电路参数：根据实验需要，逐步调节电路的元件参数，如可变电阻，以使电路在特定频率上获得最大增益。

6. 记录实验数据：在每次调节电路参数后，记录输出信号的幅度和频率。

7. 分析实验数据：根据记录的数据，绘制输出信号的幅度和频率之间的关系曲线。

8. 总结实验结论：根据实验数据的分析结果，对放大器的频率响应特性进行总结，并根据需要进行进一步的讨论和研究。

这个实验可以帮助我们理解放大器的频率响应特性，并且可以通过调节电路参数来实现对特定频率信号的放大，这在实际电子电路设计和应用中非常重要。

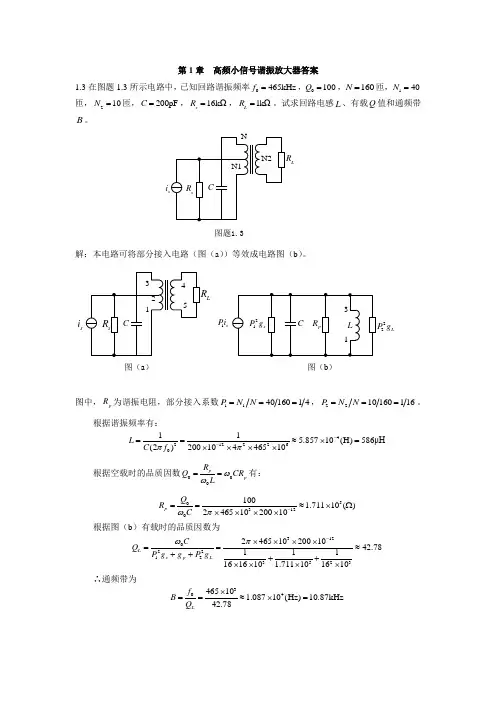

第1章高频小信号谐振放大器答案1.3在图题1.3所示电路中，已知回路谐振频率0465kHz f =，0100Q =，160N =匝，140N =匝，210N =匝，200pF C =，16k Ωs R =，1k ΩL R =。

试求回路电感L 、有载Q 值和通频带B 。

图题1.3i L解：本电路可将部分接入电路（图（a ））等效成电路图（b ）。

s i L图（a ） 图（b ）1s Pi 22LP g图中，p R 为谐振电阻，部分接入系数11401601P N N ===，2210160116P N N ===。

根据谐振频率有：42122260115.85710(H)586μH (2)20010446510L C f ππ--==≈⨯=⨯⨯⨯⨯ 根据空载时的品质因数000pp R Q CR Lωω==有：5031201001.71110()24651020010p Q R C ωπ-==≈⨯Ω⨯⨯⨯⨯ 根据图（b ）有载时的品质因数为3120221235232465102001042.78161610 1.711101610L s p L CQ P g g P g ωπ-⨯⨯⨯⨯==≈++++⨯⨯⨯⨯ ∴通频带为34046510 1.08710(Hz)10.87kHz 42.78L f B Q ⨯==≈⨯=1.9在图题1.9所示的调谐放大器中，工作频率010.7MHz f =，134μH L -=，0100Q =，1320N -=匝，2350N -=匝，455N -=匝。

晶体管3DG39在2mA E I =，010.7MHz f =时测得：2860μS ie g =，18pF ie C =，200μS oe g =，7pF oe C =，45mS fe y =，0re y =。

画出用Y 参数表示的放大器微变等效电路，试求放大器电压增益uo A 和通频带B 。

图题1.9CE解：其交流通路如图1.9（a ）所示，相应的Y 参数微变等效电路如图1.9（b ）所示。

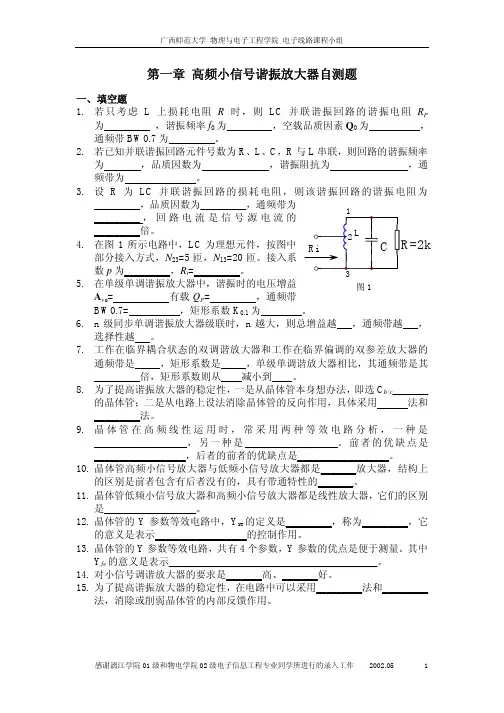

一、选择题（将一个正确选项前的字母填在括号内）1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）A．欠压 B．临界 C．过压3．石英晶体谐振于fs时，相当于LC回路的（A）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象4．高频功率放大器放大AM信号时，工作状态应选（A）A．欠压 B．临界 C．过压5．高频小信号调谐放大器主要工作在（ A）A．甲类B．乙类 C．甲乙类 D．丙类6．功率放大电路与电压放大电路的区别是（C）A．前者比后者电源电压高B．前者比后者电压放大倍数大C．前者比后者效率高D．前者比后者失真小7．小信号调谐放大器主要用于无线通信系统的（B）A．发送设备B．接收设备C．发送设备、接收设备8．高频功率放大器主要工作在（D）A．甲类B．乙类 C．甲乙类 D．丙类9．单调谐放大器经过级联后电压增益增大、通频带变窄、选择性变好。

（在空格中填写变化趋势）10．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大11．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器12．如图所示调谐放大器，接入电阻R4的目的是（C）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带13．谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（B）A．余弦波B．尖顶余弦脉冲波C．有凹陷余弦脉冲波14、并联谐振回路外加信号频率等于回路谐振频率时回路呈（C ）A）感性B）容性C）阻性D）容性或感性15、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较( A )。

理论课授课教案105源，微波炉中的高频震荡源等。

一）、选频放大器：在无线电通信设备中，放大器能从众多的频率信号中选出某一频率的信号进行放大，把具有选择频率的放大器称为选频放大器。

（如：电视机、收音机的选台）它是利用L和C组成的LC谐振回路产生的频率信号来选择频率的，又称为调谐放大器。

二）、振荡器：又称为调谐振荡器或谐振振荡器（1）形成：在调谐放大器的基础上加上反馈网络构成。

（2）特点：能自动产生一定频率、一定波形和一定振幅的交流信号供给选频放大器选频。

振荡器的能量来自直流电源，常采用晶体管组成的反馈电路。

一、调谐放大器的工作原理如下图一所示：图一调谐放大器原理a）原理电路b）谐振曲线谐振：外来信号频率等于选频放大器所产生的振荡频率时，选频放大器此时振荡频率的幅度最大即信号被选中，外来信号频率与振荡频率106107不同时，放大器不放大视为干扰信号。

用LC 并联电路取代放大器中原负载电阻，则放大器即具有选频放大 能力。

它对于频率等于谐振频率)21(LCf πο的信号，输出电压最大，即具有最大的电压放大倍数οu A ，一旦信号频率偏离οf ，则电压放大倍数明显下降，如图一b 所示。

这种表示调谐放大器的放大倍数与信号频率关系的曲线，称为调谐放大器的谐振曲线，它和LC 并联电路的频率特性曲线密切相关。

图二a 所示为LC 并联电路的阻抗频率特性曲线，图二b 所示为LC 并联电路的相位频率特性曲线。

电路谐振频率为： LCf πο21=图 二 LC 并联电路的频率特性 a ）阻抗频率特性 b ）相位频率特性当信号频率οf f =时，并联电路呈纯阻性，且阻抗最大； 当οf f 〈时，ϕ>0时，并联电路呈感性； 当f >οf 时，ϕ<0，并联电路呈容性。

108并联电路的品质因数Q 定义为谐振时电路中感抗X L 或容抗X C 与等效损耗电阻r 之比。

即X L / r 或X C / r 。

r 越小，则Q 值越大，阻抗频率特性曲线就越尖锐，LC 并联电路的选频特性也就越强。

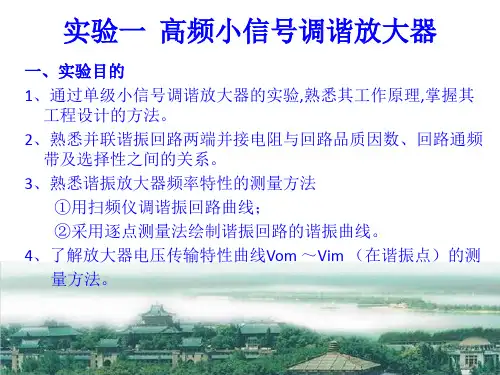

实验一小信号调谐放大器一、实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4．熟悉放大器静态工作点和集电极负载对单调谐和双调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5．了解放大器动态范围的概念和测量方法。

二、实验仪器1.高频电子线路实验箱2.数字示波器3.万用表4.频率计5.高频信号源三、实验内容1. 采用点测法测量单调谐放大器的幅频特性；2. 用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3. 用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4. 用示波器观察放大器的动态范围；5. 观察集电极负载对放大器幅频特性的影响。

四、实验步骤1．实验准备（1）插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关 2K3，此时模块上电源指示灯亮。

（2）接通电源，此时电源指示灯亮。

2．单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。

扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。

点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。

（1）点测法，其步骤如下：① 2K1置“OFF”（2K1往上拨）位，即断开集电极电阻2R3，调整1W01使1Q01的基极直流电压为2.5V 左右（用三用表直流电压档测量1R1下端），这样放大器工作于放大状态。

高频信号源输出连接到单调谐放大器的输入端（1P01）。

示波器CH1接放大器的输入端1TP01，示波器CH2 接单调谐放大器的输出端1TP02，调整高频信号源频率为6.3MHZ （用频率计测量），高频信号源输出幅度（峰-峰值）为200mv（示波器CH1监测）。

调整单调谐放大器的电容1C2，使放大器的输出为最大值（示波器CH2监测）。

《高频电子电路》(王卫东版)课后答案下载《高频电子电路》(王卫东版)内容简介绪论0.1通信系统的组成0.2发射机和接收机的组成0.3本书的研究对象和任务第1章高频小信号谐振放大器1.1LC选频网络1.1.1选频网络的基本特性1.1.2LC选频回路1.1.3LC阻抗变换网络__1.1.4双耦合谐振回路及其选频特性1.2高频小信号调谐放大器1.2.1晶体管的高频小信号等效模型1.2.2高频小信号调谐放大器1.2.3多级单调谐放大器__1.2.4双调谐回路谐振放大器__1.2.5参差调谐放大器1.2.6谐振放大器的稳定性1.3集中选频放大器1.3.1集中选频滤波器1.3.2集成宽带放大器1.3.3集成选频放大器的应用1.4电噪声1.4.1电阻热噪声1.4.2晶体三极管噪声1.4.3场效应管噪声1.4.4噪声系数__小结习题1第2章高频功率放大器2.1概述2.2高频功率放大器的工作原理 2.2.1工作原理分析2.2.2功率和效率分析2.2.3D类和E类功率放大器简介 2.2.4丙类倍频器2.3高频功率放大器的动态分析----------DL2.FBD2.3.1高频功率放大器的动态特性 2.3.2高频功率放大器的负载特性2.3.3高频功率放大器的调制特性2.3.4高频功率放大器的放大特性2.3.5高频功率放大器的调谐特性2.3.6高频功放的高频效应2.4高频功率放大器的实用电路2.4.1直流馈电电路2.4.2滤波匹配网络2.4.3高频谐振功率放大器设计举例2.5集成高频功率放大电路简介2.6宽带高频功率放大器与功率合成电路2.6.1宽带高频功率放大器2.6.2功率合成电路__小结习题2第3章正弦波振荡器3.1概述3.2反馈型自激振荡器的工作原理 3.2.1产生振荡的基本原理3.2.2反馈振荡器的振荡条件3.2.3反馈振荡电路的判断3.3LC正弦波振荡电路3.3.1互感耦合LC振荡电路3.3.2三点式LC振荡电路3.4振荡器的频率稳定度3.4.1频率稳定度的定义3.4.2振荡器的稳频原理3.4.3振荡器的稳频措施3.5晶体振荡器3.5.1石英晶体谐振器概述3.5.2晶体振荡器电路3.6集成电路振荡器3.6.1差分对管振荡电路3.6.2单片集成振荡电路E16483.6.3运放振荡器3.6.4集成宽带高频正弦波振荡电路3.7压控振荡器3.7.1变容二极管3.7.2变容二极管压控振荡器3.7.3晶体压控振荡器__3.8RC振荡器3.8.1RC移相振荡器3.8.2文氏电桥振荡器__3.9负阻振荡器3.9.1负阻器件的基本特性----------DL3.FBD3.9.2负阻振荡电路 3.10振荡器中的几种现象3.10.1间歇振荡3.10.2频率拖曳现象3.10.3振荡器的频率占据现象3.10.4寄生振荡__小结习题3第4章频率变换电路基础4.1概述4.2非线性元器件的特性描述4.2.1非线性元器件的基本特性4.2.2非线性电路的工程分析方法4.3模拟相乘器及基本单元电路4.3.1模拟相乘器的基本概念4.3.2模拟相乘器的基本单元电路4.4单片集成模拟乘法器及其典型应用 4.4.1MC1496/MC1596及其应用4.4.2BG314(MC1495/MC1595)及其应用 4.4.3第二代、第三代集成模拟乘法器 __小结习题4第5章振幅调制、解调及混频5.1概述5.2振幅调制原理及特性5.2.1标准振幅调制信号分析5.2.2双边带调幅信号5.2.3单边带信号5.2.4AM残留边带调幅5.3振幅调制电路5.3.1低电平调幅电路5.3.2高电平调幅电路5.4调幅信号的解调5.4.1调幅波解调的方法5.4.2二极管大信号包络检波器5.4.3同步检波----------DL4.FBD5.5混频器原理及电路 5.5.1混频器原理5.5.2混频器主要性能指标5.5.3实用混频电路5.5.4混频器的干扰5.6AM发射机与接收机5.6.1AM发射机5.6.2AM接收机5.6.3TA7641BP单片AM收音机集成电路 __小结习题5第6章角度调制与解调6.1概述6.2调角信号的分析6.2.1瞬时频率和瞬时相位6.2.2调角信号的分析与特点6.2.3调角信号的频谱与带宽6.3调频电路6.3.1实现调频、调相的方法6.3.2压控振荡器直接调频电路6.3.3变容二极管直接调频电路6.3.4晶体振荡器直接调频电路6.3.5间接调频电路6.4调频波的解调原理及电路6.4.1鉴频方法及其实现模型6.4.2振幅鉴频器6.4.3相位鉴频器6.4.4比例鉴频器6.4.5移相乘积鉴频器6.4.6脉冲计数式鉴频器6.5调频制的`抗干扰性及特殊电路6.5.1调频制中的干扰及噪声6.5.2调频信号解调的门限效应6.5.3预加重电路与去加重电路6.5.4静噪声电路6.6FM发射机与接收机6.6.1调频发射机的组成6.6.2集成调频发射机6.6.3调频接收机的组成6.6.4集成调频接收机__小结习题6----------DL5.FBD第7章反馈控制电路 7.1概述7.2反馈控制电路的基本原理与分析方法 7.2.1基本工作原理7.2.2数学模型7.2.3基本特性分析7.3自动增益控制电路7.3.1AGC电路的工作原理7.3.2可控增益放大器7.3.3实用AGC电路7.4自动频率控制电路7.4.1AFC电路的组成和基本特性7.4.2AFC电路的应用举例7.5锁相环路7.5.1锁相环路的基本工作原理7.5.2锁相环路的基本应用7.6单片集成锁相环电路简介与应用 7.6.1NE5627.6.2NE562的应用实例__小结习题7第8章数字调制与解调8.1概述8.2二进制振幅键控8.2.12ASK调制原理8.2.22ASK信号的解调原理8.3二进制频率键控8.3.12FSK调制原理8.3.22FSK解调原理8.4二进制相移键控8.4.12PSK调制原理8.4.22PSK解调原理8.5二进制差分相移键控8.5.12DPSK调制原理8.5.22DPSK解调原理__小结习题8第9章软件无线电基础9.1概述9.2软件无线电的关键技术 9.3软件无线电的体系结构 9.4软件无线电的应用__小结习题9附录A余弦脉冲分解系数表部分习题答案参考文献《高频电子电路》(王卫东版)图书目录本书为普通高等教育“十二五”、“十一五”国家级规划教材。

01实验一--小信号调谐(单、双调谐)放大器实验0实验一高频小信号调谐放大器实验、实验目的1.掌握小信号调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算;3.了解高频小信号放大器动态范围的测试方法；、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1（a）所示。

该电路由晶体管Qi、选频回路Ti二部分组成。

它不仅对高频小信号进行放大，而且还有一定的选频作用。

本实验中输入信号的频率fs=12MHz。

基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。

可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率fo,谐振电压放大倍数Avo,放大器的通频带BW及选择性（通常用矩形系数Kro.1来表示）等。

放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率fo称为放大器的谐振频率，对1于图1-1(a)所示电路(也是以下各项指标所对应电路)，fo的表达式为fo式中，L为调谐回路电感线圈的电感量；C为调谐回路的总电容，C的表达式为2电压放大倍数的电压放大倍数。

Avo的表达式为数，所以谐振时输出电压Vo与输入电压Vi相位差不是fe。

AV0的测量方法是：在谐振回路已处于谐振状态时，用高频电压表测量图1-1(a)中输出信号Vo及输入信号Vi的大小，则电压放大倍数AV0由下式计算:Avo=Vo/Vi或Avo=2Olg(Vo/Vi)dB3.通频带由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数AV下降到谐振电压放大倍数AV0的0.707倍时所对应的频率偏移称为放大器的通频带BW，其表达式为CPjCoeP/Cie式中，Coe为晶体管的输出电容；Cie为晶体管的输入电容;线圈抽头系数；P2为次级线圈抽头系数。

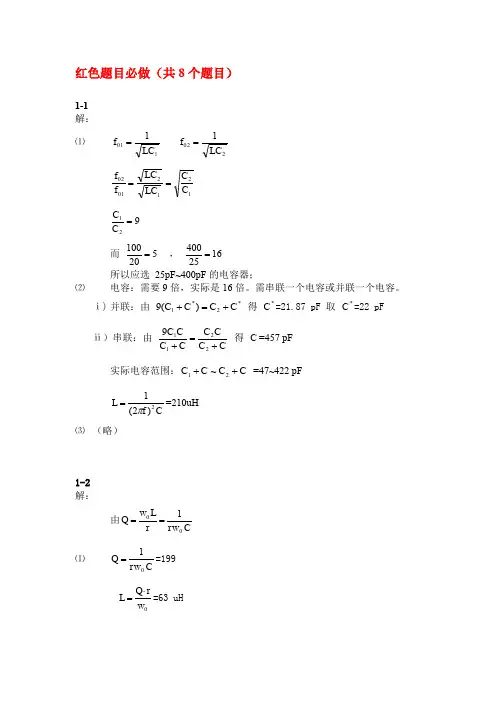

第一章 高频小信号谐振放大器习题解答1－1解：根据品质因数的公式得：谐振时,回路电流 mA mV R U I ms o 2.051=Ω==1－2解：1-1端短路时, LC o 1=ω所以:()H C L o μπω253101001021112262=⨯⨯⨯==-又因为 : 1001==rC Q o ω 所以 Ω=⨯⨯⨯⨯==-9.151001010010211126πϖQC r o 1-1端接x Z 时, x Z 为x R 和x C 的串联,1－4 解：pF C C C L 222'=+=所以接入系数把L R 折合到回路两端,得：又 pF pF C C C C C C S 3.182********'1'1=⎪⎭⎫ ⎝⎛+⨯+=++=∑ 谐振频率为MHz Hz LC f P 6.41103.18108.02121126=⨯⨯⨯==--∑ππ谐振阻抗为()Ω=Ω⨯⨯⨯⨯⨯==-k L Q R P o P 9.20108.0106.41210066πω 总电导为因而 Ω==∑∑k g R 2.41 最后得2.20108.0106.412107.23611666=⨯⨯⨯⨯⨯⨯==--∑πωL g Q P L 1－6 〔1〕证明：因为回路总电导LP S R R R R g 1111++==∑ 并且L R Q O L ω= 而L O Q f B =所以()R Lf L R f B OO O O ωω==又因为 LC f o O 12==πω 所以 C f LCL f g 7.07.0422∆=∆=∑ππ 证明结束 〔2〕S S C f g 41267.010536.7102010628.64-∑⨯=⨯⨯⨯⨯=∆=π1－10解：〔1〕Y 参数等效电路图如下：〔2〕回路的谐振电阻两级电路采用相同的晶体管,即ms g g ie ie 8.221==则回路的总电导为〔4/11/22,11/11====N N p N N p 〕〔3〕回路的总电容为〔4〕根据电压增益的表达式得〔5〕1－12解：〔1〕两级中放总增益为：两级中放总通频带为：〔2〕为保持总通频带为4MHz,则单级通频带必须增加,即：因为放大器得增益带宽积基本保持不变,则此时单级放大器的增益应为两级总增益为：()9.404.6)('22'1===uo uo A A Y ie2 u bey ie y re u ce y fe u bey oe C u ceg p。
