保护电路SS4改电力机车主电路保护包括：短路、过流、过电压及主接地保护等四个方面。
1.6.1 短路保护当网侧出现短路时，通过网侧电流互感器7TA→原边过流继电器101KC，使主断路器4QF动作，实现保护。
其整定值为320A。
当次边出现短路时，经次边电流互感器176TA、177TA、186TA及187TA→电子柜过流保护环节使主断路器4QF动作，实现保护。
其整定值为3000A+5%。
在整流器的每一晶闸管上各串联一个快速熔断器，实现元件击穿短路保护之用。
1.6.2 过流保护在牵引工况和制动工况时牵引电机的状况不同，牵引电机过流保护的整定值和保护方式设置也不同。
在牵引工况时，牵引电机的过流保护是通过直流电流传感器111SC、112SC、131SC和141SC→电子柜→主断路器来实现的，其整定值为1300A+5%。
在制动工况时，牵引电机的过流保护是通过直流电流传感器111SC、112SC、131SC和141SC→电子柜→励磁过流中间继电器559KA→励磁接触器91KM来实现的。
其整定值为1000A±5%。
在制动工况时，还没有励磁绕组的过流保护，它是通过直流电流传感器199SC→电子柜→励磁过流中间继电器559KA→励磁接触器91KM来实现的。
其整定值为1150±5%。
1.6.3 过电压保护机车的过电压包括：大气过电压、操作过电压、整流器换向过电压原边过流继电器和调整过电压等。
大气过电压的保护主要采用两种方式：一是在网侧设置新型金属氧化物避雷器5F；二是在各主变压器的各次边绕组上设置RC吸收器。
牵引绕组上的RC吸收器由71C与73R、72C与74R、81C与83R、82C与84R构成；励磁绕组上的RC吸收器由93C与94R构成；辅助绕组上的RC吸收器由255C与260R构成。
当机车主断路器4QF打开或接通主变压器空载电流时，机车将产生操作过电压，通过网侧避雷器5F和牵引绕组上的RC吸收器能够对此操作过电压进行限制。

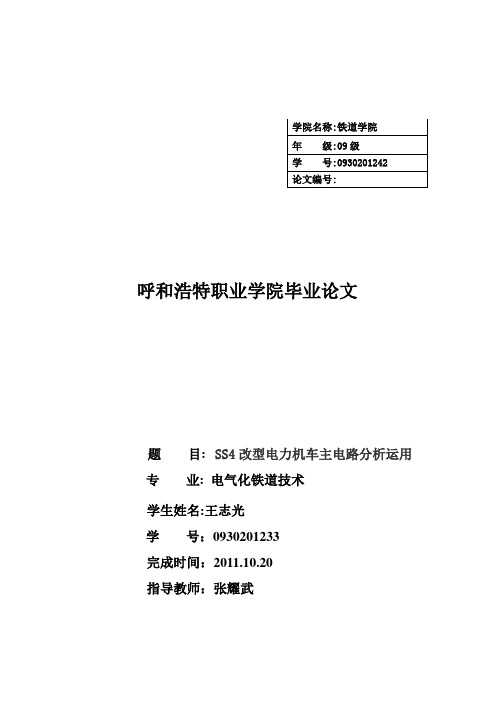

呼和浩特职业学院毕业论文题目:SS4改型电力机车主电路分析运用专业: 电气化铁道技术学生姓名:王志光学号：0930201233完成时间：2011.10.20指导教师：张耀武目录摘要 .................................................................................................................... 错误!未定义书签。
引言 . (3)1主电路的特点 (4)1.1传动行式 (4)1.2牵引电动机供电方式 (5)1.3电制动方式 (5)1.4保护系统 (4)2主电路的构成 (4)2.1网测高压电路 (4)2.2牵引供电电路 (4)2.3加馈电阻制动电路 (6)2.4保护电路 (8)结论 (9)参考文献摘要随着我国电气化铁路及电力机车技术的迅速发展，电力机车在产品的结构、形式、质量方面都有了很大的的改进和提高，专业的对口，作为司乘人员，在铁路机务部门工作，必须熟悉和掌握电力机车控制电路的基本作用原理，和通过系统的分析与设计来提高自己的专业素质。
韶山4G型电力机车电气线路的设计与分析是选自机车运用的实际课题，涉及范围较广。
电力机车的控制线路是一个复杂的系统。
本课题要求学生在已学的机车线路基础上，整体分析SS4G型电力机车主电路，辅助电路和控制电路，并能了解电力机车的故障判断处理流程和方法。
尝试根据实际情况对控制电路进行设计。
使学生更好的理解电力机车的工作控制原理，培养学生运用所学的基础知识、专业知识，并利用其中的基本理论和技能来分析解决本专业内的相应问题，使学生建立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练通过对此课题的学习和设计，使学生能更好的理解电力机车电气原理及故障处理方法，掌握电力机车实际运用中的基本专业技能。
培养学生运用所学的基础知识和专业知识的能力，提高学生利用所学基本理论和自身具备的技能来综合分析解决本专业相应问题的能力，使学生树立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练。
第二章机车电气线路的构成及机车导线号和设备代号的编制一、机车电气线路的构成SS4改型电力机车上各种电机、电器设备按其功能、作用、电路电压等级的不同分为：主电路、辅助电路、控制电路（含电子电路），三大电路在电方面基本相互隔离，通过电---磁、电---空、电---机械传动方式相互联系，以达到自动或间接控制协调的目的，保证司机能安全正常的操纵机车运行。
1、主电路的组成及作用，如何分类？由受电弓、主断路器、高压电压互感器、高压电流互感器、高压连接器、主变压器、硅整流装置、牵引电机、平波电抗器、高压电器柜、制动电阻柜、功率因数装置、电路保护装置等组成。
产生牵引力和制动力的动力电路。
按电压等级可分为：网侧高压电路、调压整流电路、牵引制动电路。
2、辅助电路的组成及作用，如何分类？由劈相机和各辅助机组------空气压缩机电动机、牵引通风机电动机、制动通风机电动机、主变压器油泵电动机及散热器风机电动机、司机室热风机、电热玻璃、空调机、三相交流接触器、自动开关、保护电路等组成。
保证主电路发挥功率和实现性能必不可少的电路。
按电压等级可分380V、220V电路。
3、控制电路的组成及作用，如何分类？由110V稳压电源、蓄电池组、以及控制机车牵引、制动、向前、向后、调速、停车，控制各辅助机械开停和各照明灯具工作等有关的主令电器，各种功能的低压电器及开关等组成。
主令电路，即司机通过主令电路来发出指令来间接控制机车主、辅电路，以完成各种工况的操作。
按其功能分为：控制电源电路、整备控制电路、调速控制电路、信号控制电路、照明控制电路、电子电路。
二、机车导线号的编制。
1、主电路线号：除电子柜接口导线全部采用4位数字（个位数字为“1”）外，其余导线为1～199 。
2、辅助电路线号：为“2”字头的3位数流水号（“200”为地线，接机车车体）。
3、控制电路线号：①整备调速控制电路：400～629，500除外。
②照明控制电路：630～689，780～789 。

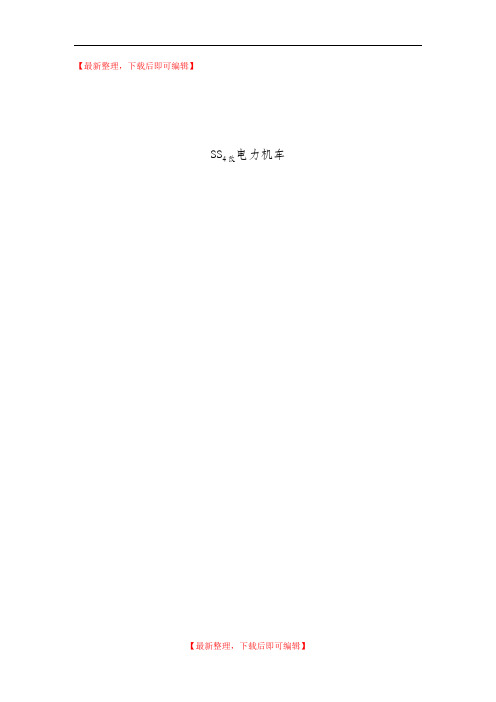

【最新整理，下载后即可编辑】电力机车SS4改目录1、电力机车主电路组成： (2)2、电力机车辅助电路组成 (5)3、电力机车控制系统 (8)SS电力机车是“六五”科技攻关项目，1985年9月问世，4改主型货运干线机车。
SS4是八轴2（B0-B0），两节车重联组成。
两节车之间，主电路在车顶用软辫线连接传递25kV电压，控制电路用三根43芯电缆连接，辅助电路则各自单用。
采用转向架供电、三段不等分绕组与四段半控桥整流、采用加馈电阻制动、三级磁场削弱等。
1、电力机车主电路组成：1、主电路结构1、网侧高压：单相工频25kV经受电弓、车顶母线进入车体，经主变压器、车体、转向架、车轮到钢轨回流。
车体与转向架间软线连接，转向架与轮轴间电刷联接。
组成：牵引变压器、牵引电动机及其相关电气设备；特点：高电压、大电流、控制复杂、工作条件差等；作用：传递功率，实现电能向动能的转换。
对主电路的基本要求：满足起动、调速、制动要求，保证牵引电机转矩、转速独立可调，且范围宽。
采用无级调压，无再生制动用半控，因此可改善功率系数。
2、牵引电机供电方式转向架独立供电。
两车各有一主变压器，都有两个副边，每个副边接一整流装置向同一转向架的两并联电机供电（先串平波电抗器再并联）。
优点：灵活性大，一主整流器故障，只须切除对应两电机，机车保留3/4的牵引力；对同车前后转向架轴重转移电气补偿，即对轴重较轻的前转向架电机供较小电流或电压，以充分利用粘着力；转向架电气系统单元化。
缺点：一组故障时，功率降低一半。
3、调速与磁场削弱方式：起动及低速时调电机端压、高速时用削磁来调速。
削磁方式：电阻分流（三级）。
4、电制动方式：加馈电阻制动、再生制动。
5、牵引电动机型式及联结方式：串励6、检测及保护方式1检测：交流侧：交流电压、电流互感器，测网压、变压器一次电流。
直流侧：直流电压、电流互感器或传感器，检测牵引电机端压、电枢电流、励磁电流（电气制动状态）。
2保护种类：过流（含短路和过载）、接地、过压、欠压及其它保护。
呼和浩特职业学院毕业论文题目:SS4改型电力机车主电路分析运用专业: 电气化铁道技术****:***学号：**********完成时间：2011.10.20指导教师：***目录摘要 .................................................................................................................... 错误!未定义书签。
引言 . (3)1主电路的特点 (4)1.1传动行式 (4)1.2牵引电动机供电方式 (5)1.3电制动方式 (5)1.4保护系统 (4)2主电路的构成 (4)2.1网测高压电路 (4)2.2牵引供电电路 (4)2.3加馈电阻制动电路 (6)2.4保护电路 (8)结论 (9)参考文献摘要随着我国电气化铁路及电力机车技术的迅速发展，电力机车在产品的结构、形式、质量方面都有了很大的的改进和提高，专业的对口，作为司乘人员，在铁路机务部门工作，必须熟悉和掌握电力机车控制电路的基本作用原理，和通过系统的分析与设计来提高自己的专业素质。
韶山4G型电力机车电气线路的设计与分析是选自机车运用的实际课题，涉及范围较广。
电力机车的控制线路是一个复杂的系统。
本课题要求学生在已学的机车线路基础上，整体分析SS4G型电力机车主电路，辅助电路和控制电路，并能了解电力机车的故障判断处理流程和方法。
尝试根据实际情况对控制电路进行设计。
使学生更好的理解电力机车的工作控制原理，培养学生运用所学的基础知识、专业知识，并利用其中的基本理论和技能来分析解决本专业内的相应问题，使学生建立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练通过对此课题的学习和设计，使学生能更好的理解电力机车电气原理及故障处理方法，掌握电力机车实际运用中的基本专业技能。
培养学生运用所学的基础知识和专业知识的能力，提高学生利用所学基本理论和自身具备的技能来综合分析解决本专业相应问题的能力，使学生树立正确的设计思想，掌握工程设计的一般程序和方法，完成电气工程技术人员必须具备的基本能力的培养和训练。
第四章控制电路第一节概述控制电路的组成及作用1、控制电源电路：直流110V稳压电源及其配电电路；2、整备控制电路：完成机车动车前的所有操作过程，升弓、合闸、起劈相机、通风机等；3、调速控制电路：完成机车的动车控制，即起动、加速、减速；4、保护控制电路：是指保护与主电路、辅助电路有关的执行控制；5、信号控制电路：完成机车整车或某些部件工作状态的显示；6、照明控制电路：完成机车的内外照明及标志显示。
第二节控制电源一、概述机车上的110控制电源由110V电源柜及蓄电池组构成。
正常运行时，两者并联为机车提供稳定110V控制电源，降弓情况下，蓄电池供机车作低压实验和照明用，若运行中电源柜故障，由蓄电池作维持机车故障运行的控制电源。
110V电源柜具有恒压、限流特点。
主要技术参数如下：输入电源…………………………………25%396V+-单相交流50HZ30%输出额定电压……………………………直流110V±5%（与蓄电池组并联）输出额定电流……………………………直流50A限流保护整定值…………………………55A±5%静态电压脉动有效值……………………＜5V(与蓄电池组并联)基本原理框图：取自变压器辅助绕组的电源经变压器降压后，经半控桥式整流电流整流，再滤波环节滤波后与蓄电池并联（同时也兼起滤波作用）。
给机车提供稳定的110V 直流控制电源。
二、主要部件的作用电气原理图见附图（九）600QA—控制电路的交流开关和总过流保护开关670TC—控制电源变压器，变比为396V/220V，将取自201和202线上的单相交流电降压后送至半控桥669VC—控制电源的整流硅机组，由V1～V4组成半控桥，将输入的220V交流电整流成直流电输出，通过674AC控制相控角度改变输出电压。
674AC—电控插件箱（包括“稳压触发”插件和“电源”插件），其中“稳压触发”插件自动控制晶闸管V1、V2的导通，并根据反馈信号适时调节相控角度，使控制电源输出电压保持在110V±5%（与蓄电池并联）；“电源”插件将110V变48V、24V、15V .1MB、2MB—给674AC同步信号，并给GK1、GK2提供触发电压GK1、GK2—给V1、V2提供门极触发电压671L、673C—滤波电抗与滤波电容，对669VC输出的脉流电进行滤波666QS—整流输出闸刀（机车上叫蓄电池闸刀），将整流滤波后的输出电源与蓄电池并联。
查阅资料，画出ss4机车主电路原理图，简述其基本特点，如：调压方式、整流方式、供电方式、制动方式等一、SS4改型电力机车主电路的特点：1. 传动方式为交—直传动，串励脉流牵引电动机牵引；2. 转向架供电为独立供电方式；3. 不等分三段半控整流调压电路，有级磁场削弱；4. 加馈电阻制动，最大制动力延伸至11.5 km/h；5. 直流电流、电压测量传感器化；6. 双接地继电保护；7. 增设PFC功补装置。
二、主电路构成（一）网侧高压电路（25KV电路）主要设备：1.高压部分有受电弓1AP、高压连接器2AP、空气断路器4QF、避雷器5F、高压电压互感器6TV、高压电流互感器7TA、主变压器8TM原边绕组。
2.低压部分有自动开关102QA、网压表103PV、PFC用电压互感器100TV、PFC用电流互感器109TA、电度表105PJ，以及接地回流电刷110E、120E、130E、140E。
：3.电流回路：高压连接器2AP→另一节车的车顶母线主断路器4QF→高压电流互感器7TA→主变压器原边绕组A—X →PFC用电流互感器109TA→低压电流互感器9TA→车体→转向架构架→接地回流电刷（二）整流调压电路（Ⅰ架）采用转向架独立供电：a1-b1-x1，a2-x2供电给整流器70V ，70V 给并联的第1、2位牵引电机供电；a3-b3-x3，a4-x4供电给整流器80V ，80V 给并联的第3、4位牵引电机供电。
额定网压时：2211111133332222695.4a x a x a b b x a b b x U U U U U U V ======不等分三段半控桥式整流电路工作顺序（Ⅰ架为例）：首先投入4臂桥，触发T5和T6，投入a2-x2段绕组,T5和T6顺序移相。
整流输出电压0～12d U 变化，D1和D2续流。
正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→D1→73号母线→T6→x2（负）。
查阅资料，画出ss4机车主电路原理图，简述其基本特点，如：调压方式、整流方式、供电方式、制动方式等一、SS4改型电力机车主电路的特点：1. 传动方式为交—直传动，串励脉流牵引电动机牵引；2. 转向架供电为独立供电方式；3. 不等分三段半控整流调压电路，有级磁场削弱；4. 加馈电阻制动，最大制动力延伸至11.5 km/h；5. 直流电流、电压测量传感器化；6. 双接地继电保护；7. 增设PFC功补装置。
二、主电路构成（一）网侧高压电路（25KV电路）主要设备：1.高压部分有受电弓1AP、高压连接器2AP、空气断路器4QF、避雷器5F、高压电压互感器6TV、高压电流互感器7TA、主变压器8TM原边绕组。
2.低压部分有自动开关102QA、网压表103PV、PFC用电压互感器100TV、PFC用电流互感器109TA、电度表105PJ，以及接地回流电刷110E、120E、130E、140E。
：3.电流回路：高压连接器2AP→另一节车的车顶母线主断路器4QF→高压电流互感器7TA→主变压器原边绕组A—X →PFC用电流互感器109TA→低压电流互感器9TA→车体→转向架构架→接地回流电刷（二）整流调压电路（Ⅰ架）采用转向架独立供电：a1-b1-x1，a2-x2供电给整流器70V ，70V 给并联的第1、2位牵引电机供电；a3-b3-x3，a4-x4供电给整流器80V ，80V 给并联的第3、4位牵引电机供电。
额定网压时：2211111133332222695.4a x a x a b b x a b b x U U U U U U V ======不等分三段半控桥式整流电路工作顺序（Ⅰ架为例）：首先投入4臂桥，触发T5和T6，投入a2-x2段绕组,T5和T6顺序移相。
整流输出电压0～12d U 变化，D1和D2续流。
正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→D1→73号母线→T6→x2（负）。
负半周：x2（正）→T5→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→D1→73号母线→D4→a2（负）。
当T5和T6满开放后，六臂桥投入，维持T5和T6满开放，触发T1和T2，在原有a2-x2段绕组的基础上再串联a1-b1段绕组。
整流电压12d U ～34d U 变化。
正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→T2→b1（负）→a1（正）→D1→73号母线→T6→x2（负）。
负半周：x2（正）→T5→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→a1（负）→b1（正）→T1→73号母线→D4→a2（负）。
当T1和T2满开放后，维持T1、T2、T5、T6满开放，触发T3和T4,则b1-x1段绕组再串入电路，整流电压34dU～d U之间变化。
正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→T4→x1（负）→a1（正）→D1→73号母线→T6→x2（负）。
负半周：x2（正）→T5→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→a1（负）→x1（正）→T3→73号母线→D4→a2（负）。
电阻75R和76R的作用：①高压空载限流试验时，作整流器70V的负载（只有75R作负载，76R被空载实验转换开关10QP短接），②机车正常运行时，可吸收部分过电压。
（三）牵引供电电路1.转向架独立供电：1M与2M并联工作，由整流器70V供电；3M与4M并联工作，由整流器80V供电。
2. 牵引电机支路电流路径：以1M为例：正极母线71→平波电抗器11L→牵引电机线路接触器12KM→直流电流传感器111SC→1M电机电枢回路（A11→A12）→107QPR1“牵-制”鼓→107QPV1 “前-后”鼓→1M电机励磁回路（D11→D12）→107QPV1 “前-后”鼓→107QPR1 “牵-制”鼓→牵引电机故障隔离开关19QS→负极母线72 。
因同一转向架两牵引电机背向布置，则牵引电机相对旋向相反。
因此各牵引电机电枢回路与励磁回路的相对接线方式为（前方向）：1M: A11 A12→D11 D12 2M: A21 A22→D22 D213M: A31 A32→D31 D32 4M: A41 A42→D42 D413. 磁场削弱以1M为例：在牵引电机励磁绕组两端并联有固定分路电阻14R，固定磁场消弱系数β=0.96；可减小流过励磁绕组的交流分量，从而改善牵引电机的换向。
一级磁削电阻15R和磁场削弱接触器17KM；二级磁削电阻16R和磁场削弱接触器18KM 。
当17KM动作闭合后，投入15R，实现Ⅰ级磁削，β=0.7 ；当18KM动作闭合后，投入16R，实现Ⅱ级磁削，β=0.54 ；当17KM和18KM都闭合时，15R和16R并联投入，实现Ⅲ级磁削，β=0.45 。
4. 牵引电机的故障隔离牵引电机故障隔离开关19QS、29QS、39QS、49QS为单刀双掷开关。
上为“运行”位，下为“故障”位。
当某台牵引电机故障时（非接地故障）时，可将该台牵引电机的故障隔离开关拉“故障”位，其相应的联锁触头将切断该电机的线路接触器的电空阀得电路径，使线路接触器的电空阀不能得电而处于打开状态，该电机支路与供电电路隔离，不投入工作。
若为牵引电机接地故障，则拉至“中间”位，使牵引电机与主电路完全隔离，否则仍会引起主接地继电器跳闸，且运行中不得使用电阻制动。
5. 库内动车库用转换开关20QP、50QP为双刀双掷开关，正常运行时，主刀与主电路隔离，其辅助接点将保护电空阀287YV的得电电路连通，当287YV得电时，打开升弓气路，方可升弓。
机车在库内时，因无25KV的高压电源，但可将库内的110V直流电源引入牵引电机实现动车，以Ⅰ端为例：则将20QP转库用位，其主刀之一将库用插座30XS的正极接线端与2M的电枢正极引线22号线连接。
20QP的另一主刀将Ⅰ端整流器的72号母线直接接车体。
所以库内动车人员只需引入110V直流电源的正极即可实现动车（库内110V电源的负极与钢轨相连），机车的运行方向可通过人为转换两位置转换开关实现。
此时20QP的联锁触头切断287YV得电电路，使287YV不能得电，则库内不能升起受电弓。
同时，20QP的联锁触头还接通牵引电机线线路接触器12KM、22KM的电空阀得电电路（给上司机钥匙、两位置转换开关转换到位时电路才能构通），使1M也可通电，便于机车出厂实验电机转向、出入库及旋轮。
保护电空阀287YV得电电路牵引电机线路接触器得电电路6、空载试验10QP和60QP为三刀双掷开关，正常运行时，10QP和60QP将直流电压传感器112SV和142SV 分别与1M和4M的电枢相连，其相应辅助接点接通牵引电机线路接触器的电空阀的得电路径。
机车空载实验时，10QP和60QP将112SV和142SV分别与主整流器70V和80V的输出端相连，同时短接76R和86R，使75R作为Ⅰ端主整流器的负载，85R作为Ⅱ端主整流器的负载（75R，76R,85R,86R阻值为300Ω,且为2串结构，则空载实验时主整流器的负载阻值为600Ω）。
其辅助接点断开牵引电机线路接触器的电空阀得电路径，使牵引电机不能接入主电路，实现主整流器的空载实验。
注：1、每一台牵引电机设有一台直流电流传感器和一台直流电压传感器。
作用有：①给电子控制柜电流与电压反馈信号，作为机车速度调节控制和过流保护的依据；②通过电子控制柜处理后，作为司机台电流表与电压表显示的信号检测。
2、直流电压传感器设置在电枢两端有优点：①牵引与制动时，司机台均能看到牵引电机电压；②两台并联的牵引电机之一空转时，电枢电压反应较快。
3、取消传统的电机电流过流继电器，电机过流信号由直流传感器检测经电子控制柜发出，而进行卸载或跳主断路器或断开接触器。
（四）加馈电阻制动电路加馈电阻制动又称为“补足”电阻制动，是在常规电阻制动基础上发展的一种能耗制动，可实现机车“恒制动力”的控制。
机车的轮周制动力为： z B C I Φ= ()NC --机车结构常数；Φ--电机主磁通（Wb ）；z I --电机电枢（制动）电流（A ）。
常规电阻制动中，当电机主励磁最大恒定后，制动电流将随机车速度的降低而减小，轮周制动力也随之而变化，为了克服在低速区时制动力的减小，加馈电阻制动是从电网吸收电能，通过相控主整流器向电机电枢补足z I 并保持恒定，以此获得理想的最大轮周制动力恒定值。
电制动时，通过两位置转换开关的转换，“牵引”→“制动”。
电枢回路与制动电电阻相串联（加馈时还与主整流器的一段大桥相连），每节车的4台牵引电机的励磁绕组串联后由励磁整流桥单独供电。
此时牵引电机做他励发电机运行，发出的电消耗在制动电阻上，使电枢绕组通过电流在主磁场中受力而产生制动转矩，对机车和后部车辆产生制动作1、电枢回路：（1）当V >33km/h 时，机车处于纯电阻制动状态，电流路径为：1M 电机电枢A12（正）→107QPR1“牵-制”鼓→13号线→制动电阻13R →73号母线→D4→D3→71号母线→平波电抗器11L →牵引电机线路接触器12KM →12号线→直流电流传感器111SC →1M 电机电枢A11（负）。
（2）当V <33km/h 时，机车处于加馈电阻制动状态，触发T5和T6，一段大桥投入，a 2-x2绕组的交流电经整流输出后串入牵引电机电枢回路中，补足z I 。
正半周：1M 电机电枢A12（正）→107QPR1“牵-制”鼓→13号线→制动电阻13R →73号母线→T6→x2（负）→a2（正）→D3→71号母线→平波电抗器11L →牵引电机线路接触器12KM →12号线→直流电流传感器111SC→1M电机电枢A11（负）。
负半周：1M电机电枢A12（正）→107QPR1“牵-制”鼓→13号线→制动电阻13R→73号母线→D4→a2（负）→x2（正）→T5→71号母线→平波电抗器11L→牵引电机线路接触器12KM→12号线→直流电流传感器111SC→1M电机电枢A11（负）。
(五)保护电路（控制原理在整备控制电路中详讲）1、短路保护网侧短路：通过高压电流互感器7TA（变比为200/5）与原边过流继电器101KC（动作值为8A）配合动作使主断路器4QF分闸。
整定值为320A。
次边短路：经交流电流互感器176TA、177TA、186TA、187TA检测电流→电子柜。
