地震勘探之速度分析和静校正

1、均方根速度：把水平层状介质情况下的反射波时距曲线近似当作双曲线时，求出的波速就是这一水平层状介质的均方根速度。

它是用各分层的层速度加权再取均方根值得到的。

VR2、射线速度：波沿射线传播的速度，Vr3、平均速度：地震波垂直穿过地层的总厚度与单程传播所需的总时间之比4、自激自收时间：时距曲线在t轴上的截距，在地震勘探中称为t0时间，表示波沿界面法线传播的双程旅行时间，t0=2h0/v5、真速度：波沿射线方向传播的速度，也称射线速度。

6、视速度：地震勘探中，一般是在地面或海面观测波的传播，观测方向往往和波射线方向不一致，这时沿观测方向测得的波速度称为视速度。

7、倾角时差：这种在激发点两侧对称位置观测到的来自同一界面的反射波的时差由界面倾角引起的，称为倾角时差。

正常时差：任一接收点的反射旅行时间tx和同一反射界面的双程垂直时间t0的差，用△tn 表示8、波的对比：在时间剖面上根据反射波同相轴的一些特征来识别和追踪同一反射界面反射波的工作，就叫做波的对比。

波的对比是地震资料解释中的一项最重要的基础工作，对比工作的正确与否将直接影响地质成果的可靠程度。

9、地震资料地层岩性解释概念：---动力学信息主要是指地震波的振幅、频率、极性等；----地震剖面上反射波总的特征如同相轴的连续性、反射波的内部和外部几何形态等信息；----地层岩性解释可分为地层解释和岩性解释两方面（即地震地层学和地震岩性学）；10、构造发育史图：又称为古地理-古构造恢复剖面，就是将某些有地质意义的层位认为是古时期的沉积平面，然后将这一层位向上时移拉平，就可得到古构造剖面，其目的是研究这一层在其沉积时期与其它各层之间的关系。

11、振动图：在某一确定距离r处质点位移随时间而变化的曲线12、波剖图：在某一固定时刻t，介质中不同位置处的质点的位移状态变化曲线13、多次覆盖技术：多次覆盖技术也称共中心点叠加，共深度点叠加，共反射点叠加，其基本思想是在地面上不同的观测点或以不同的方式对地下某点的地质信息进行重复观测，这样可以保证即使个别观测点受到干扰也能得到地下每一点的信息。

3速度分析和静校正概述 正常时差 平反射层的正常时差 水平层状介质的正常时差 四阶时差 动校拉伸 倾斜反射界面的正常时差 任意倾角多层的正常时差 动校速度与叠加速度 速度分析 速度谱 一致性测量 影响速度估算的因素 交互速度分析 沿层速度分析 相干属性叠加 剩余静校正 利用旅行时分解法的剩余静校正估计 利用叠加能量最大法剩余静校正估计 旅行时分解法的应用 最大允许时移量 相关窗口 其他条件 叠加能量最大值法的应用 折射静校正 初至波 野外静校正 平折射界面 倾斜折射界面 加减法 广义相遇法 最小平方法 静校正的处理流程 模型试验 野外实例 习题 附录C ：时差和静校正 时移双曲线 动校拉伸 倾斜反射界面方程 对剩余静校正量估算的旅行时分解法 由折射初至波估算深度 倾斜折射界面方程 加减法 折射初至波的广义线性反演 折射旅行时层析成像 L 1模折射静校正 参考文献3.0 概述地震波在地层中的传播，其速度是深度的函数，声波测井记录表示直接的速度测量；另一方面，地震资料则给出了间接的速度测量。

基于这两种类型的信息，勘探地震学家推导出许多不同的速度，例如层速度、视速度、平均速度、均方根速度（rms ）、瞬时速度、相速度、群速度、动校（NMO ）速度、叠加速度和偏移速度。

然而，从地震资料中得出的速度是能产生最好叠加效果的速度。

假设层状介质中，叠加速度与NMO 速度有关。

而又它与均方根速度有关，平均速度和层速度均由均方根速度求得。

层速度为两个反射界面之间的平均速度。

具有一定岩性组成的岩层的层速度的几个影响因素有：图3.0-1 含微裂隙的Bedford 石灰岩中在干的和水饱和时，纵波和横波速度因围压变化而变化，流体体积在测量中保持为常数。

这里，S 为饱和的，D 为干燥的，V p 为纵波速度，V s 为横波速度（引自Nur ，1981）速度(k m /s )围压图3.0-2 有圆形孔隙的Berca 砂岩样本，纵波和横波速度随围压的变化。

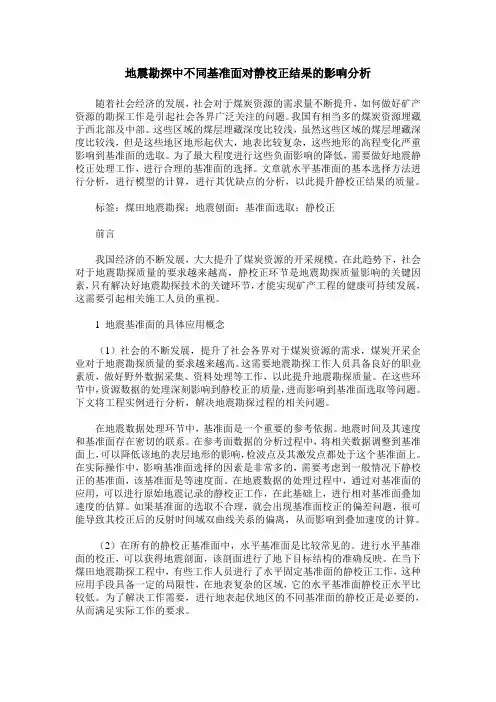

地震勘探中不同基准面对静校正结果的影响分析随着社会经济的发展，社会对于煤炭资源的需求量不断提升，如何做好矿产资源的勘探工作是引起社会各界广泛关注的问题。

我国有相当多的煤炭资源埋藏于西北部及中部。

这些区域的煤层埋藏深度比较浅，虽然这些区域的煤层埋藏深度比较浅，但是这些地区地形起伏大，地表比较复杂，这些地形的高程变化严重影响到基准面的选取。

为了最大程度进行这些负面影响的降低，需要做好地震静校正处理工作，进行合理的基准面的选择。

文章就水平基准面的基本选择方法进行分析，进行模型的计算，进行其优缺点的分析，以此提升静校正结果的质量。

标签：煤田地震勘探；地震刨面；基准面选取；静校正前言我国经济的不断发展，大大提升了煤炭资源的开采规模。

在此趋势下，社会对于地震勘探质量的要求越来越高，静校正环节是地震勘探质量影响的关键因素，只有解决好地震勘探技术的关键环节，才能实现矿产工程的健康可持续发展，这需要引起相关施工人员的重视。

1 地震基准面的具体应用概念（1）社会的不断发展，提升了社会各界对于煤炭资源的需求，煤炭开采企业对于地震勘探质量的要求越来越高。

这需要地震勘探工作人员具备良好的职业素质，做好野外数据采集、资料处理等工作，以此提升地震勘探质量。

在这些环节中，资源数据的处理深刻影响到静校正的质量，进而影响到基准面选取等问题。

下文将工程实例进行分析，解决地震勘探过程的相关问题。

在地震数据处理环节中，基准面是一个重要的参考依据。

地震时间及其速度和基准面存在密切的联系。

在参考面数据的分析过程中，将相关数据调整到基准面上，可以降低该地的表层地形的影响，检波点及其激发点都处于这个基准面上。

在实际操作中，影响基准面选择的因素是非常多的，需要考虑到一般情况下静校正的基准面，该基准面是等速度面。

在地震数据的处理过程中，通过对基准面的应用，可以进行原始地震记录的静校正工作，在此基础上，进行相对基准面叠加速度的估算。

如果基准面的选取不合理，就会出现基准面校正的偏差问题，很可能导致其校正后的反射时间域双曲线关系的偏离，从而影响到叠加速度的计算。

地震勘探资料处理流程与方法提纲引言一、数据加载二、置道头三、静校正四、叠前噪音压制五、振幅补偿六、叠前反褶积七、动校正、切除与叠加八、剩余静校正九、倾角时差校正(DMO) 与叠前时间偏移十、叠后提高分辨率处理十一、叠后噪音压制引言地震勘探分三个阶段。

地震资料采集、地震资料处理、地震资料解释。

其中地震资料处理是连接野外采集和资料解释的关键环节。

所谓地震资料处理，就是利用数字计算机对野外地震助探所获得的原始资料进行加工、改造，以期得到高质量的、可靠的地震信息，为下一步资料解释提供直观的、可靠的依据和有关的地质信息。

野外地震资料中包含着有关地下构造和岩性的信息，包这些信息是叠加在于扰背景上且被些外界因素所扭曲，信息之间往往是互相交织的，不宜直接用于地质解释。

因此，需要对野外采集的地震资料进行室内处理。

常规处理流程，数据输入→置道头→静校正→叠前噪音压制→振幅补偿→叠前反褶积→抽cmp道集→速度分析，动校正、初叠加→剩余静校正→DMo或叠前时间前移→叠后褶积→随机噪音衰减→偏移→时变滤波，增益一、数据加载1、数据输入：将野外磁带数据转换成处理系统格式，加载到磁盘上;2、输入数据质量检查:炮号、道号波形、道长、采样间隔等等。

二、置道头●道头: 每个地震道的开始部分都有个固定字节长度的空余段，这个空余段用来记录描述本道各种属性的信息，称之为道头。

如第8炮第2道，第126MP等。

观测系统定义：定义一个相对坐标系，将野外的激发点、按收点的实际位置放到这个相对的坐标系中。

观测系统定义完成后，处理软件中置道头模块，可以根据定义的观测系统，计算出各个需要的道头字的值井放入地震教据的道头中。

当道头置入了内容后，我们任取道都可以从道头中了解到这一道属于哪炮、哪一道? CIP号是多少?炮检距是多少?炮点静校正量、检波点静校正量是多少等。

后续处理的各个模块都是从道头中获取信息，进行8的处里，如抽MP道集，只要将数据道头中cmP号相同的道排在一起就可以了因此道头有错误，后续工作也是错误的。

地震资料数字处理
1．试述地震资料处理的关键环节。

答：所谓地震资料处理，就是利用数字计算机对野外地震勘探所获得的原始资料进行加工、改造，以期得到高质量的、可靠的地震信息，为下一步资料解释提供直观的、可靠的依据和有关的地质信息。

处理的流程大致如下图：
地震资料处理是一个系统的过程，不是说做好哪一步就能完全取得很好的结果。

但在整个流程中，静校正和速度分析是关键环节。

地震勘探解释的理论都假定激发点与接收点是在一个水平面上，并且地层速度是均匀的。

但实际上地面常常不平坦，各个激发点深度也可能不同，低速带中的波速与地层中的波速又相差悬殊，所以必将影响实测的时距曲线形状。

为了消除这些影响，对原始地震数据要进行地形校正、激发深度校正、低速带校正等，这些校正对同一观测点的不同地震界面都是不变的，因此统称静校正。

广义的静校正还包括相位校正及对仪器因素影响的校正。

在我国西部山地地区，静校正的重要性尤为突出。

地震波在地层中传播的速度是一个十分重要的参数，但是很难精确的测量它的值。

速度信息的应用在地震勘探的各个环节都十分广泛，在处理过程中的动校正、水平叠加需要叠加速度，偏移归位需要偏移速度，深度偏移需要速度场；解释中，平均速度主要用于时深转换，层速度主要用于地层岩性解释，也可以用于储层参数、含油性预测等。

由此可见，速度信息的准确与否，对整个地震勘探都有至关重要的作用。

地震勘探原理名词解释地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.水平叠加:将不同接收点收到的来自地下同一反射点的不同激发点的信号,经动校正后叠加起来,这种方法可以提高信噪比,改善地震记录的质量,特别是压制一种规则干扰波效果最好波形曲线:选定一个时刻t1,我们用纵坐标表示各质点离开平衡位置的距离,就得到一条曲线,这条曲线就叫做波在t1时刻沿x方向的波形曲线.动校正:在水平界面情况下,从观测到的波的旅行时中减去正常时差Δt1得到x/2处的t0时间,这一过程叫动校正或正常时差校正.多次覆盖:对被追踪的界面进行多次观测.剖面闭合:是检查对比质量,连接层位,保证解工作正确进行的有效办法,他包括测线交点闭合,测线网的闭合,时间闭合几何地震学:地震波的运动学是研究地震波,波前的空间位置与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学.水平分辨率:指沿水平方向能分辨多大的地质体,其值为根号下0.5λh.时距曲线:从地震源出发,传播主观测点的时间t与观测中点相对于激发点的距离x之间的关系剩余时差:把某个波按水平界面一次反射波作动校正后的反射波时间与共中心点处的时间tom之差.绕射波:地震波在传播过程中,如遇到一些岩性的突变点,这些突变点就会成为新震源,再次发出球面波,想四周传播,这就叫绕射波.三维地震:就是在一个观测面上进行观测对所得资料进行三维偏移叠加处理以获得地下地质体构造在三维空间的特征.水平切片:就是用一个水平面去切三维数据体得出某一时刻tk各道的信息,更便于了解地下构造形态个查明某些特殊地质现象.同相轴:一串套合很好的波峰或波谷.相位:一个完整波形的第i个波峰或波谷.纵波:传播方向与质点振动方向一致的波.转换波:当一入射波入射到反射界面时,会产生与其类型相同的反射波或透射波,也会产生类型不同的,与其类型不同的称为转换波.反射定律:入射波与反射波分居法线两侧,反射角等于入射角,条件为:上下界面波阻抗存在差异,入射波与反射波类型相同.地震子波：震源产生的信号传播一段时间后，波形趋于稳定，我们称这时的地震波为地震子波。
