水工建筑复习资料资料

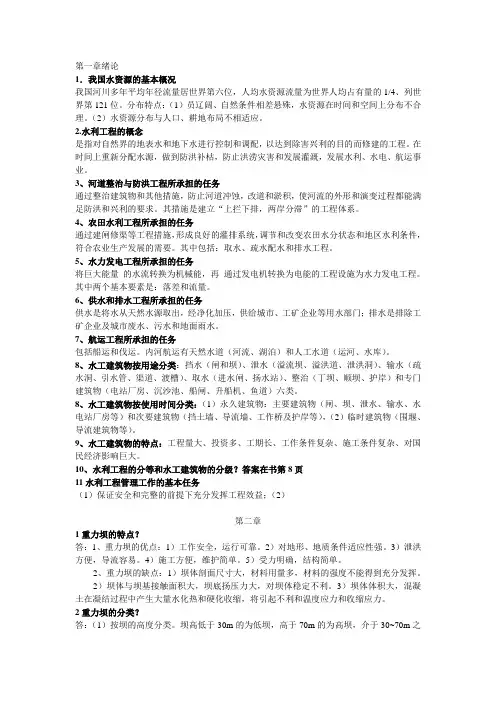

1．我国水资源的基本概况我国河川多年平均年径流量居世界第六位，人均水资源流量为世界人均占有量的1/4、列世界第121位。

分布特点：（1）员辽阔、自然条件相差悬殊，水资源在时间和空间上分布不合理。

（2）水资源分布与人口、耕地布局不相适应。

2.水利工程的概念是指对自然界的地表水和地下水进行控制和调配，以达到除害兴利的目的而修建的工程。

在时间上重新分配水源，做到防洪补枯，防止洪涝灾害和发展灌溉，发展水利、水电、航运事业。

3、河道整治与防洪工程所承担的任务通过整治建筑物和其他措施，防止河道冲蚀，改道和淤积，使河流的外形和演变过程都能满足防洪和兴利的要求。

其措施是建立“上拦下排，两岸分滞”的工程体系。

4、农田水利工程所承担的任务通过建闸修渠等工程措施，形成良好的灌排系统，调节和改变农田水分状态和地区水利条件，符合农业生产发展的需要。

其中包括：取水、疏水配水和排水工程。

5、水力发电工程所承担的任务将巨大能量的水流转换为机械能，再通过发电机转换为电能的工程设施为水力发电工程。

其中两个基本要素是：落差和流量。

6、供水和排水工程所承担的任务供水是将水从天然水源取出，经净化加压，供给城市、工矿企业等用水部门；排水是排除工矿企业及城市废水、污水和地面雨水。

7、航运工程所承担的任务包括船运和伐运。

内河航运有天然水道（河流、湖泊）和人工水道（运河、水库）。

8、水工建筑物按用途分类：挡水（闸和坝）、泄水（溢流坝、溢洪道、泄洪洞）、输水（疏水洞、引水管、渠道、渡槽）、取水（进水闸、扬水站）、整治（丁坝、顺坝、护岸）和专门建筑物（电站厂房、沉沙池、船闸、升船机、鱼道）六类。

8、水工建筑物按使用时间分类：（1）永久建筑物：主要建筑物（闸、坝、泄水、输水、水电站厂房等）和次要建筑物（挡土墙、导流墙、工作桥及护岸等），（2）临时建筑物（围堰、导流建筑物等）。

9、水工建筑物的特点：工程量大、投资多、工期长、工作条件复杂、施工条件复杂、对国民经济影响巨大。

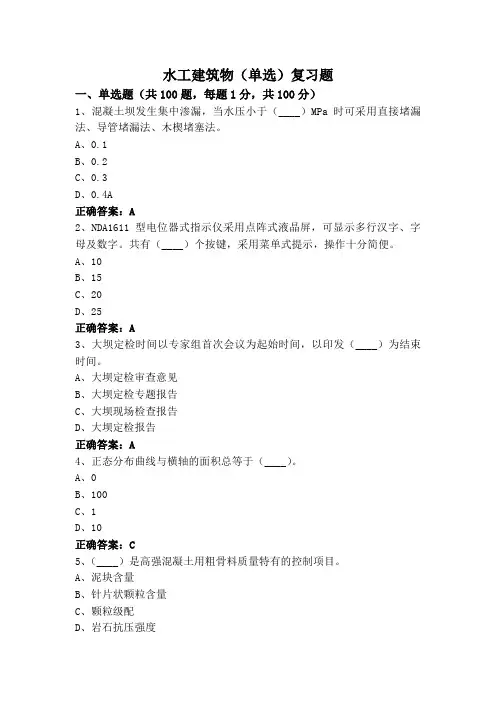

水工建筑物（单选）复习题一、单选题（共100题，每题1分，共100分）1、混凝土坝发生集中渗漏，当水压小于（____）MPa时可采用直接堵漏法、导管堵漏法、木楔堵塞法。

A、0.1B、0.2C、0.3D、0.4A正确答案：A2、NDA1611 型电位器式指示仪采用点阵式液晶屏，可显示多行汉字、字母及数字。

共有（____）个按键，采用菜单式提示，操作十分简便。

A、10B、15C、20D、25正确答案：A3、大坝定检时间以专家组首次会议为起始时间，以印发（____）为结束时间。

A、大坝定检审查意见B、大坝定检专题报告C、大坝现场检查报告D、大坝定检报告正确答案：A4、正态分布曲线与横轴的面积总等于（____）。

A、0B、100C、1D、10正确答案：C5、（____）是高强混凝土用粗骨料质量特有的控制项目。

A、泥块含量B、针片状颗粒含量C、颗粒级配D、岩石抗压强度正确答案：D6、测量中尽量避开阳光直射、刮风起雾等天气状况，是为了减弱（____）。

A、偶然误差B、粗差C、系统误差D、极限误差正确答案：A7、双金属管标的水准标志与（____）之间连接可靠。

A、测读仪器B、钢管、铝管C、保护管D、保护罩正确答案：B8、对直接承受动力荷载的结构构件，接头百分比不应大于（____）%。

A、80B、70C、60D、50正确答案：D9、使用dimaligned命令可以（____）放置尺寸文本。

A、垂直或对齐B、水平或对齐C、水平或垂直D、水平、垂直或对齐正确答案：B10、不属于边坡风化严重，存在落石、坍塌、滑坡等危险时大修方式的（____）。

A、截排水B、喷锚C、锚索D、挡墙正确答案：A11、监测物理量（____）反映了测值沿空间的分布情况。

A、相关图B、分布图C、包络图D、过程线正确答案：B12、采用环氧砂浆进行混凝土面板坝表面涂抹修理裂缝时，涂抹环氧砂浆前，先在槽面用毛刷涂刷（____）层环氧基液薄膜，要求涂刷均匀，无浆液流淌堆积现象。

第一章一、名词解释1．水利枢纽由不同水工建筑物组成的综合体称为水利枢纽。

2．水工建筑物为综合利用水资源，达到防洪、灌溉、发电、供水、航运等目的，修建的不同类型的建筑物，以控制和支配水流，满足国民经济的需要。

二、简答题1．水工建筑物按用途分为哪几类？①挡水建筑物②泄水建筑物③输水建筑物④取水建筑物⑤整治建筑物⑥专门建筑物2．说明分等、分级的意义、对象、依据？分等分级的意义（或目的）：为贯彻执行国家经济、技术政策，达到既安全又经济的目的。

对象：分等对象是水利水电枢纽工程，分级的对象是水工建筑物。

依据：分等的依据是按工程规模、效益及其在国民经济中的重要性进行分等，分级的依据是按水工建筑物所属的工程等别、及其在枢纽中的最重性进行分级。

具体见我国的《水电水电工程等级划分及洪水标准》中的表格规定。

第二章重力坝一、名词解释1．扬压力扬压力是渗透压力和浮托力的总称。

，扬压力是由上下游水位差产生的渗流而在坝体内或坝基面上形成的渗透力，和由下游水深淹没坝体而产生的向上的浮托力组成。

2．渗透压力渗透压力是由上下游水位差产生的渗流而在坝内或坝基面上形成的向上的压力。

3．浮托力是由下游水深淹没坝体计算截面而产生的向上的压力。

二、简答题1．简述重力坝的特点。

答：优点：1、工作安全，运行可靠；2、对地形、地质条件适应性强3、泄洪方便，导流容易4、施工方便，维护简单5、受力明确，结构简单缺点：坝体剖面尺寸大，材料用量多材料的强度不能够得到充分发挥坝底扬压力大，对坝体稳定不利砼体积大，易产生不利的温度应力和收缩应力2．简述重力坝的设计过程。

答：①资料分析②非溢流坝剖面尺寸拟定③荷载及其组合计算④抗滑稳定计算⑤坝址抗压强度及地基应力计算⑥坝体上下游面拉应力计算⑦若上述④⑤⑥有一项不满足，应重新拟定坝体剖面尺寸，并重新进行计算。

3．提高重力坝抗滑稳定的工程措施有哪些？答：①利用水重来增加坝体自重：②采用有利的开挖轮廓线：③设置齿墙：④抽水措施：⑤加固地基：⑥横缝灌浆： 7、预应力措施：4．通气孔、平压管的作用各是什么？答：通气孔是向检修门和工作门之间的泄水孔道内充气和排气的通道平压管是埋在坝体内部，平衡检修闸门两侧水压以减少启门力的输水管道。

水工建筑物复习资料水工建筑物复习资料水工建筑物是指用于调节水流、蓄水、排水、防洪、发电等目的而建造的工程设施。

它们在我们日常生活中扮演着重要的角色，为我们提供了清洁的饮用水、灌溉农田、发电等重要功能。

在此，我将为大家提供一些水工建筑物的复习资料，希望能够帮助大家更好地理解和记忆相关知识。

1. 水坝水坝是用来拦截水流并形成水库的建筑物。

根据用途和材料的不同，水坝可以分为多种类型。

例如，土坝是由土石等材料堆筑而成，适用于中小型水库；混凝土坝则由混凝土浇筑而成，适用于大型水库。

水坝的主要作用是调节水流，蓄水以供给人们生活和农业用水，并通过水力发电提供清洁能源。

2. 水闸水闸是调节水流的一种水工建筑物，用于控制河流或水道的水位。

它由闸门、闸室和液压设备等组成。

当需要调节水位时，可以通过开启或关闭闸门来控制水流的流量。

水闸的主要功能包括防洪、排水、灌溉和航运等。

在防洪方面，水闸可以根据需要调节水位，减轻洪水的威力，保护沿岸地区的安全。

3. 水泵站水泵站是用于将水从低处抽送到高处的设施。

它由水泵、管道和控制设备等组成。

水泵站广泛应用于供水、排水、灌溉和工业生产等领域。

在供水方面，水泵站可以将水从水源地抽送到水库或供水管网，为人们提供清洁的饮用水；在灌溉方面，水泵站可以将水送到农田，满足农作物的生长需求。

4. 水力发电站水力发电站是利用水流的动能转化为电能的设施。

它由水轮机、发电机和变电设备等组成。

水力发电站利用水流的能量驱动水轮机旋转，进而带动发电机发电。

水力发电是一种清洁、可再生的能源，对环境污染较小，具有重要的经济和环境效益。

5. 水库水库是由水坝拦截水流而形成的人工湖泊。

它具有调节水流、蓄水、防洪等功能。

水库不仅为人们提供了清洁的饮用水和灌溉水源，还为水力发电提供了重要的条件。

此外，水库还可以提供娱乐和旅游等功能，吸引着众多游客前来观赏风景和进行水上活动。

以上是一些关于水工建筑物的复习资料。

通过对这些知识的学习和理解，我们可以更好地了解水工建筑物的作用和重要性。

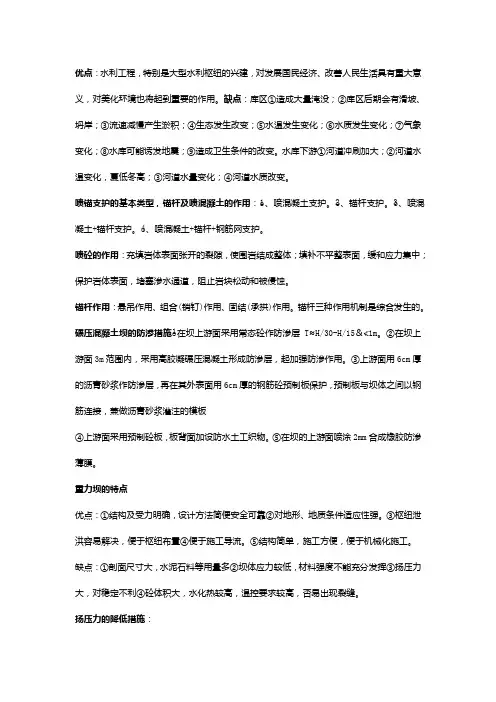

优点：水利工程，特别是大型水利枢纽的兴建，对发展国民经济、改善人民生活具有重大意义，对美化环境也将起到重要的作用。

缺点：库区①造成大量淹没；②库区后期会有滑坡、坍岸；③流速减慢产生淤积；④生态发生改变；⑤水温发生变化；⑥水质发生变化；⑦气象变化；⑧水库可能诱发地震；⑨造成卫生条件的改变。

水库下游①河道冲刷加大；②河道水温变化，夏低冬高；③河道水量变化；④河道水质改变。

喷锚支护的基本类型，锚杆及喷混凝土的作用：○1、喷混凝土支护。

○2、锚杆支护。

○3、喷混凝土+锚杆支护。

○4、喷混凝土+锚杆+钢筋网支护。

喷砼的作用：充填岩体表面张开的裂隙，使围岩结成整体；填补不平整表面，缓和应力集中；保护岩体表面，堵塞渗水通道，阻止岩块松动和被侵蚀。

锚杆作用：悬吊作用、组合(销钉)作用、固结(承拱)作用。

锚杆三种作用机制是综合发生的。

碾压混凝土坝的防渗措施○1在坝上游面采用常态砼作防渗层T≈H/30-H/15＆≮1m。

②在坝上游面3m范围内，采用高胶凝碾压混凝土形成防渗层，起加强防渗作用。

③上游面用6cm 厚的沥青砂浆作防渗层，再在其外表面用6cm厚的钢筋砼预制板保护，预制板与坝体之间以钢筋连接，兼做沥青砂浆灌注的模板④上游面采用预制砼板，板背面加设防水土工织物。

⑤在坝的上游面喷涂2mm合成橡胶防渗薄膜。

重力坝的特点优点：①结构及受力明确，设计方法简便安全可靠②对地形、地质条件适应性强。

③枢纽泄洪容易解决，便于枢纽布臵④便于施工导流。

⑤结构简单，施工方便，便于机械化施工。

缺点：①剖面尺寸大，水泥石料等用量多②坝体应力较低，材料强度不能充分发挥③扬压力大，对稳定不利④砼体积大，水化热较高，温控要求较高，否易出现裂缝。

扬压力的降低措施：坝基打排水孔；设臵截水墙或者灌浆帷幕；建造空腹重力坝。

过水建筑物消能的原理、途径及方法：原理：通过局部水力现象，将水流中的一部分动能转换成热能，随水流途径：水流内部的紊动、掺混、剪切、及旋滚；水流的扩散及水流之间的碰撞；水流与固体边界的剧烈摩擦和撞击；水流与周围气体的摩擦和掺混等。

绪论1.水工建筑物水利枢纽及其分类.水工建筑物：对天然的水进行兴利除害的工程措施。

水利枢纽:为了一种或多种目标而集中兴建几个不同功能的建筑物综合体,各自发挥不同作用，构成一个综合体。

水工建筑物的分类：（1）按建筑物作用分类：挡水建筑物，泄水建筑物，取水建筑物，输水建筑物，整治建筑物，专门建筑物.(2）按建筑物使用年限分类：永久性水工建筑物临时性水工建筑物2。

水工建筑物的分等分级水工建筑物的分等分级：分为V等5级.水利水电工程中的永久建筑物根据工程等别及其在工程中的重要性进行分级；临时性水工建筑物则根据被保护建筑物级别、本身规模、使用年限及重要性分级。

3。

水工建筑物的特点水工建筑物的特点：(1）工作条件复杂（2）施工条件艰苦(3）对自然环境和社会环境影响大（4）失事后果严重。

4.水利水电工程的设计阶段（1）项目建议书（2）可行性研究（3)初步设计（4）招标设计（5）施工详图。

5.极限状态及分类极限状态：指整个结构或结构的一部分超过某一特定状态就不能满足设计规定的某一功能要求时此特定状态就称为该功能的极限状态。

极限状态分类：承载能力极限状态,正常使用极限状态。

6.水工结构设计中有哪几个分项系数（1）结构重要性系数γ02）作用分项系数γf（3）材料性能分项系数γm(4）设计状况系数ψ(5）结构细数γd.第一章重力坝1.重力坝定义优缺点重力坝:是用混凝土或浆砌石修筑的大体积挡水建筑物，利用结构自重来维持稳定的坝型。

优点：（1)重力坝断面较大，可以坝顶泄流，预留底孔过水,导流。

（2)对地形地质条件适应性较强。

（3）设计方法简单。

（4）对意外情况抵抗能力较强.缺点：坝体断面尺寸大，水泥用量多,坝体应力较低，材料强度不能充分发挥，对于用混凝土建造的重力坝，因水泥水化热引起的施工期的混凝土湿度应力很大.2.重力坝的工作条件作用在坝上的水压力，浪压力，泥沙压力,地震力及坝体自重等荷载使坝体产生应力，同时又通过坝体将这些荷载传给地基，使地基受到很大的压力和剪力作用,重力坝挡水后，上游的水将通过坝体和坝基向下渗透渗流不仅引起漏水且产生渗透压力，渗透压力会使坝体应力恶化，坝基渗透压力则会减小坝的有效重力，从而降低坝的稳定性。

09水利专业《水工建筑物》复习资料考试题型一．单项选择题（每题1分，20-30分）二．填空题（每空1分，10分）三．判断改错题(每题2分，10分) 四．简答题（每题6分,36分）五．计算题（14分）第一章绪论1.水利工程的分类方法及其分类（重点)(1）按工程承担的任务分类：防洪工程、农田水利工程、水力发电工程、供排水工程、港航工程、环境水利工程、综合利用水利工程(2)按工程对水的作用分类：蓄水工程、排水工程、取水工程、输水工程、提水工程、水质净化及污水处理工程2。

水利枢纽的概念由不同类型的水工建筑物组成的综合体。

3.水工建筑物的类别有哪些？按其作用分为以下几类:（1）挡水建筑物：坝、闸和堤防等（2）泄水建筑物：坝身泄水孔、溢洪道、泄洪洞等（3）输水建筑物：输水洞、引水涵管、渠道、渡槽(4)取水建筑物:输水建筑物的首部建筑物：进水闸、泵站（5）专门建筑物：电厂、船闸、升船机、鱼道、筏道（6）整治建筑物：用来整治河道、改善河道的水流条件，如丁坝、顺坝、导流堤、护岸等. ＊注意：有时分类不十分严格,闸可取水也可挡水;渠道可取水也可输水;溢流坝可挡水也可泄水……4.水利工程的特点(了解）(1）工作条件复杂，考虑因素多;（2）受自然条件制约,施工难度大；(3）效益大，对环境的影响也大；（4）失事后后果严重;（5）工程量大，投资巨大，工期长第二章水工建筑物设计综述1。

水电工程和水工建筑物如何分等分级？依据是什么？（重点)（1)水利工程(水利枢纽）的分等水利工程分等工程失常影响效益，工程失事造成灾难工程规模有大小,安全程度有高低分等依据:工程规模、效益、重要性级别：五等(2）水工建筑物的分级永久性主要建筑物：大坝、厂房、泄洪闸…水工建筑物永久性次要建筑物：挡墙、导墙、护岸…临时建筑物:施工围堰、导流建筑物…分级依据：工程等别、作用、重要性级别：五级2.永久性建筑物、临时性建筑物(重点）永久性建筑物是指工程运行期间使用的建筑物。

机密等级：★★★06级水利水电工程专业《水工建筑物》复习资料（问答题部分）第一章绪论4、为什么要对水利枢纽和水工建筑物进行等级划分？等级划分的根据是什么？根据SL252-2000《水利水电工程等级划分及洪水标准》，等级划分分为几等几级？答：安全和经济是兴建水利工程要解决的根本问题，妥善解决水利工程安全和经济的矛盾，就是对水利工程进行等级划分。

水利水电工程根据其工程规模、效益及其在国民经济中的重要性划分为五等。

水利水电工程中的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及其在工程中的作用和重要性划分为五级和三级。

5、不同级别的水工建筑物在哪些方面提出不同的要求？答：（课件上的答案）不同级别的水工建筑物在规划、设计、施工管理方面的要求不同，级别越高，要求越高。

主要表现为四个方面：抵御洪水的能力，结构的强度和稳定性，建筑材料，运行的可靠性。

（课本上的答案）为了使建筑物的安全性、可靠性与其在社会经济中的重要性相协调，在水工设计中，对不同级别的建筑物在下列几个方面应有不同的要求：（1）设计基准期。

它是研究工程对策的参照年限。

水工建筑物在设计基准期内应满足如下要求：①能承受在水工施工和正常使用时可能出现的各种作用（荷载）；②在正常使用时，应具有设计预定的功能；③在正常维护下，应具有设计预定的耐久性；④在出现预定的偶然作用时，其主体结构仍能保持必须的稳定性。

（2）抗御灾害能力。

如防洪标准、抗震标准、坝顶超高等、（3）安全性。

如建筑物的强度和稳定安全指标、限制变形的要求等。

水工建筑物的结构安全级别，应根据建筑物的重要性及其破坏可能产生后果的严重性而定，与水工建筑物的级别对性分为三级。

队友特殊安全要求的水工建筑物，其结构的安全级别应经专门研究决定。

（4）运行可靠性。

如建筑物的供水、供电、通航的保证率，闸门等设备的可用率等。

（5）建筑材料。

如使用材料的品种、质量及耐久性等。

第二章岩基上的重力坝１、重力坝的工作原理是什么？结合重力坝的工作条件，分析其优缺点和适用条件。

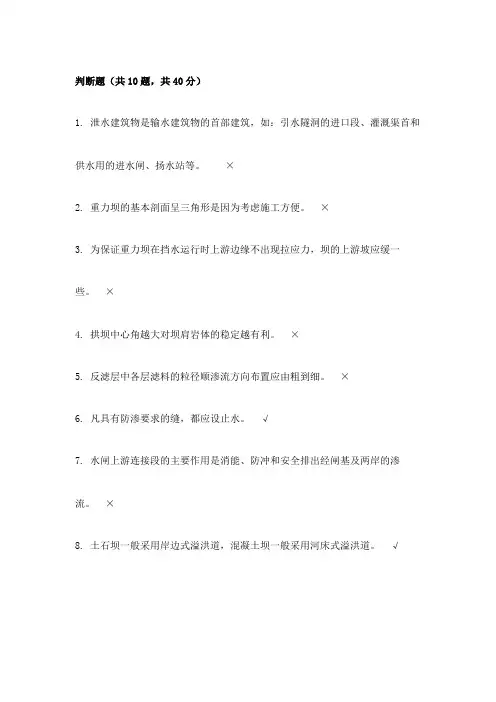

判断题（共10题，共40分）
1. 泄水建筑物是输水建筑物的首部建筑，如：引水隧洞的进口段、灌溉渠首和供水用的进水闸、扬水站等。

×
2. 重力坝的基本剖面呈三角形是因为考虑施工方便。

×
3. 为保证重力坝在挡水运行时上游边缘不出现拉应力，坝的上游坡应缓一些。

×
4. 拱坝中心角越大对坝肩岩体的稳定越有利。

×
5. 反滤层中各层滤料的粒径顺渗流方向布置应由粗到细。

×
6. 凡具有防渗要求的缝，都应设止水。

√
7. 水闸上游连接段的主要作用是消能、防冲和安全排出经闸基及两岸的渗流。

×
8. 土石坝一般采用岸边式溢洪道，混凝土坝一般采用河床式溢洪道。

√。

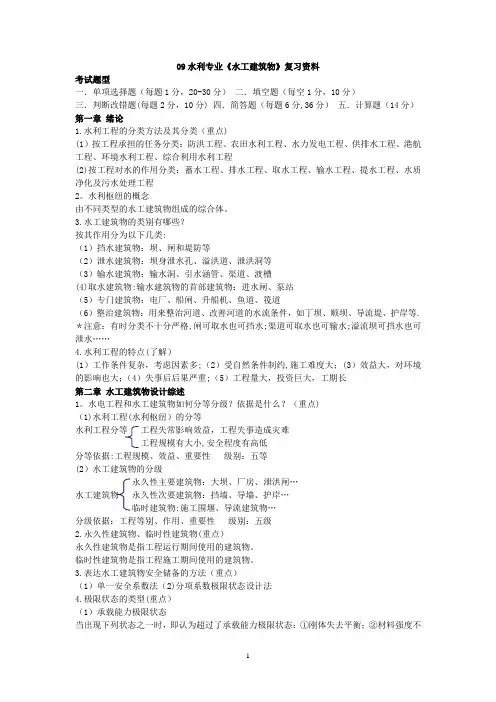

水利专业《水工建筑物》复习资料第一章绪论1.水利工程的分类方法及其分类(重点)(1)按工程承担的任务分类:防洪工程、农田水利工程、水力发电工程、供排水工程、港航工程、环境水利工程、综合利用水利工程(2)按工程对水的作用分类:蓄水工程、排水工程、取水工程、输水工程、提水工程、水质净化及污水处理工程2.水利枢纽的概念由不同类型的水工建筑物组成的综合体。

3.水工建筑物的类别有哪些？按其作用分为以下几类：（1）挡水建筑物：坝、闸和堤防等（2）泄水建筑物：坝身泄水孔、溢洪道、泄洪洞等（3）输水建筑物：输水洞、引水涵管、渠道、渡槽（4）取水建筑物：输水建筑物的首部建筑物：进水闸、泵站（5）专门建筑物：电厂、船闸、升船机、鱼道、筏道（6）整治建筑物：用来整治河道、改善河道的水流条件，如丁坝、顺坝、导流堤、护岸等。

*注意：有时分类不十分严格，闸可取水也可挡水；渠道可取水也可输水；溢流坝可挡水也可泄水……4.水利工程的特点（了解）（1）工作条件复杂，考虑因素多；（2）受自然条件制约，施工难度大；（3）效益大，对环境的影响也大；（4）失事后后果严重；（5）工程量大，投资巨大，工期长第二章水工建筑物设计综述1.水电工程和水工建筑物如何分等分级？依据是什么？(重点)（1）水利工程(水利枢纽)的分等水利工程分等工程失常影响效益，工程失事造成灾难工程规模有大小，安全程度有高低分等依据：工程规模、效益、重要性级别：五等（2）水工建筑物的分级永久性主要建筑物：大坝、厂房、泄洪闸…水工建筑物 永久性次要建筑物：挡墙、导墙、护岸…临时建筑物：施工围堰、导流建筑物…分级依据：工程等别、作用、重要性 级别：五级2.永久性建筑物、临时性建筑物(重点)永久性建筑物是指工程运行期间使用的建筑物。

临时性建筑物是指工程施工期间使用的建筑物。

3.表达水工建筑物安全储备的方法(重点)（1）单一安全系数法（2）分项系数极限状态设计法4.极限状态的类型(重点)（1）承载能力极限状态当出现下列状态之一时，即认为超过了承载能力极限状态：①刚体失去平衡；②材料强度不足而破坏；③结构失稳；④结构转变为机动体系；⑤结构体产生渗透失稳等现象；（2）正常使用极限状态定义：当结构或构件影响正常使用或达到耐久性的极限值时，认为达到了正常使用极限状态。

水工建筑物期末复习资料第一章绪论1、水利工程：指对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而修建的工程。

水利工程的根本任务是：除水害兴水利。

2、水工建筑物：为了达到防洪、灌溉、发电、供水等目的，需要修建各种不同类型的水工建筑物，用来控制和支配水流。

这些建筑物统称为水工建筑物。

3、水利枢纽：集中建造的几种水工建筑物配合使用，形成一个有机的综合体，称为水利枢纽。

水利枢纽分为蓄水枢纽（水库）和取水枢纽。

其中水库枢纽包括挡水、泄水、输水（或引水）三类建筑物，称为水库三大件。

4、水工建筑物的分类：挡水建筑物：用以拦截江河，形成水库或壅高水位。

如拦河坝、拦河闸。

泄水建筑物：用以宣泄多余水量，排放泥沙和冰凌，或为人防、检修而放空水库等，以保证坝和其他建筑物的安全。

如溢流坝、溢洪道、隧洞。

输水建筑物：为灌溉、发电和供水的需要，从上游向下游输水用的建筑物。

如：引水隧洞、渠道、渡槽、倒虹吸等。

取（进）水建筑物：是输水建筑物的首部建筑物，如引水隧洞的进口段、进水闸等。

整治建筑物专门建筑物5、水工建筑物的特点：（1）工作条件的复杂性；（2）设计选型的独特性；（3）施工建造的艰巨性；（4）工程效益的显著性；（5）环境影响的多面性；（6）失事后果的严重性；6、分等分级的目的：为使工程的安全可靠性与其造价的经济合理性恰当地统一起来，水利枢纽及其组成的建筑物要进行分等分级。

水利枢纽按其规模、效益和在国民经济中的重要性分为五等。

水工建筑物按其所属枢纽工程的等别及其在工程中的作用和重要性分为五级。

第二章重力坝1、重力坝的工作原理：在水压力及其他荷载的作用下，主要依靠坝体自身重量产生的抗滑力来满足稳定的要求。

其基本剖面为上游面近于垂直的三角形剖面。

2、重力坝的特点：（1）泄洪和施工导流比较容易解决；（2）安全可靠，结构简单，施工技术比较容易解决；（3）对地形、地质条件适应性强；（4）受扬压力影响较大；（5）温度控制要求严格。

三大件：挡水，泄水，输水三类建筑物水工建筑物的特点：1工作条件复杂：水工建筑物工作条件的复杂性主要受水的作用，水的作用对水工建筑物的影响表现在以下几个方面：由于水的作用，产生巨大的水压力，对水工建筑物的稳定和强度产生不利影响，由于水的作用，形成波浪，冲击岸边、建筑物，产生波浪压力，对水工建筑物的稳定和强度产生不利影响，由于水位差的存在，会导致建筑物以及地基内的渗流，产生渗透压力，对水工建筑物的稳定和强度产生不利影响，渗流也可能引起建筑物及地基的渗透变形破坏，过大的渗漏量会造成水库严重的漏水。

由于水的作用，带来动水消能问题。

由于水的作用，还会产生高速水流，高速水流通过建筑物时，可能出现掺气、负压、气蚀、冲击波等现象。

地震影响，水库建成后，易引起诱发性地震。

2.设计选型的独特性：地形、地质、水文、施工等条件对选定坝址、闸址、洞线、枢纽布置和水工建筑物的形式等都有极为密切的关系。

具体到每一个工程都有自身的特定条件，因而水利枢纽和水工建筑物都具有一定的个别性，因而水工建筑物设计选型总是只能按各自特征进行，一般不能采用定型设计3.施工建造的艰巨性：受自然条件制约，水工建筑物施工难度大。

首先，需要解决好施工导流，要求施工其间，在保证建筑物安全的前提下，让河水顺利下泄，这是水利工程设计和施工中的一个重要课题。

其次，工程进度紧迫，截流、度汛需要枪时间、争进度，否则就要拖延工期。

第三，施工技术复杂。

第四，地下、水下工程多，施工难度大；第五，交通运输比较困难，特别是高山峡谷地区更为突出。

第六，工程量大，工期长。

第七，水工建筑物对地基要求高。

第八，水工建筑物施工受气候影响大.4.水工建筑物兴建影响甚大：1、水工建筑物的兴建对周围环境影响较大. 1）、水工建筑物建成后，形成水库，会使周围的气温会下降。

2）、大型水库建成后，会引起滑坡等现象。

2、水工建筑物的兴建，特别是大型水利枢纽的兴建，对国民经济，改善人民生活具有重要意义，对美化环境也将起到重要作用。

1.我国水能资源极其丰富，河川水能资源的理论蕴藏量高达( )亿kW。

A. 6.76B. 3.78C. 2.5D. 0.382.某水利枢纽工程总库容为8亿m3，则该工程等别为A.一B.二C.三D.四3.下列关于扬压力说法正确的是A.扬压力仅作用于坝基面B.扬压力大小主要由上下游水位差决定C.排水孔幕能有效降低扬压力D.拱坝不存在扬压力作用4.碾压混凝土重力坝一般不设A.横缝B.纵缝C.坝体排水D.坝内廊道5.用水泥含量比较低的超干硬性混凝土，经碾压而成的混凝土坝称为A.宽缝重力坝B.碾压式重力坝C.空腹重力坝D.实体重力坝6.为减小温度应力，适应地基不均匀变形和满足施工要求，重力坝应设置A.横缝B.铅直纵缝C.错缝D.施工缝7.不透水的铺盖、板桩及底板与地基的接触线，即第一根流线，称为A.地下轮廓线B.防渗长度C.底板D.翼墙8.下列混凝土重力坝荷载组合中属于特殊组合的是A.正常蓄水位情况B.冰冻情况C.地震情况D.设计洪水位情况9.下列坝型中适应地基变形的能力较强的是A.混凝土坝B.土石坝C.浆砌石坝D.拱坝10.反滤层一般是由1~3层不同粒径的砂、砾、卵石和碎石构成，每层粒径按渗流方向逐层1A.增大B.减小C.不变D.加密11.渗流变形主要取决于级配和A.土的颗粒组成B.上下游水位差C.反滤层的设置D.排水体的设置12.在渗流作用下，土中的细颗粒由骨架孔隙通道中被带走而流失的现象称为A.管涌B.接触冲刷C.流土D.接触流土13.土石坝排水设施中，不能降低浸润线的基本型式是A.棱体排水B.贴坡排水C.褥垫式排水D.综合式排水14.用以分隔闸孔和支撑闸门、胸墙、工作桥、交通桥等上部结构的是A.闸墩B.护坦C.翼墙D.底板15.对于相对紧密度Dr＞0.5的非黏性土地基，水闸的底板结构设计可采用A.直线法B.反力直线分布法C.倒置梁法D.弹性地基梁法16.能在动水中关闭，静水中开启的闸门是A.工作闸门B.平面闸门C.检修闸门D.事故闸门17.有压泄水隧洞的工作闸门室一般布置在A.进口B.洞身C.出口D.中部218.下列不属于水闸与两岸的连接建筑的是A.边墩B.刺墙C.护岸D.翼墙19.当流速较低、通气良好时，无压隧洞要求净空不小于洞身断面面积的A.10%B.15%C.20%D.25%20.在渠道落差集中处修建的建筑物称为A.交叉建筑物B.配水建筑物C.泄水建筑物D.落差建筑物1.水利水电工程中临时性水工建筑物的级别，划分为几级？A.三B.四C.五D.六2.我国小浪底大坝属于A.重力坝B.土石坝C.拱坝D.水闸3.重力坝按是否溢流可分为溢流重力坝和A.混凝土重力坝B.浆砌石重力坝C.实体重力坝D.非溢流重力坝4.波浪运动不受库底的约束，这样条件下的波浪称为A.浅水波B.中水波C.破碎波D.深水波5.重力坝中在防渗帷幕后设置排水孔幕的目的是A.降低浪压力B.降低扬压力C.减少坝体渗流量D.减少坝基渗流量6.重力坝坝基帷幕灌浆的主要目的是A.提高基岩的整体性和强度B.降低坝体渗流压力3C.提高地基的透水性D.降低坝底渗流压力7.通过水跃，将急流变为缓流，以消除多余动能的消能方式是A.底流消能B.挑流消能C.面流消能D.消力戽8.下列混凝土重力坝荷载组合中属于特殊组合的是A.正常蓄水位情况B.设计洪水位情况C.校核洪水位情况D.冰冻情况9.在宽高比（L/H）＞3.0～4.5的宽河谷宜修建A.薄拱坝B.中厚拱坝C.重力拱坝D.拱坝10.拱坝的稳定主要依靠A.坝体自重B.坝基固结C.拱端反力D.温度作用11.均质坝的防渗体型式是A.心墙B.面板C.坝体本身D.斜墙12.下列不属于垂直防渗设施的是A.帷幕灌浆B.截水槽C.防渗墙D.铺盖13.一般坝顶不允许溢流的坝型为A.拱坝B.浆砌石坝C.土石坝D.混凝土重力坝14.水闸是一种具有什么作用的低水头水工建筑物A.挡水作用B.泄水作用C.挡水与泄水双重作用D.防渗作用415.对于相对密度Dr ≤ 0.5的非黏性土地基，水闸的底板结构设计可采用A.直线法B.反力直线分布法C.弹性地基梁法D.倒置梁法16.下列不属于水闸设计中地下轮廓线内容的是A.不透水的铺盖B.闸室底板C.板桩D.消力池17.下列哪种隧洞洞身的衬砌为不受力衬砌A.平整衬砌B.喷锚衬砌C.预应力衬砌D.单层衬砌18.水工隧洞的回填灌浆的目的是A.加固围岩，提高围岩的整体性B.保证围岩的弹性抗力C.充填衬砌与围岩之间的空隙，使之结合紧密D.减小外水压力19.无压隧洞多采取哪种断面型式A.城门洞形B.马蹄形C.圆形D.矩形20.渠道与山谷、河流、道路、山岭等相交时，可以考虑修建的交叉建筑物，下列不属于交叉建筑物的有A.渡槽B.倒虹吸C.涵洞D.跌水1.某水利枢纽工程总库容为11亿m3，则工程等别为几等A.一B.二C.三D.四2.下列属于整治建筑物的是A.溢洪道B.渡槽C.冲沙闸D.丁坝53.土石坝的坝高超过多少属于高坝A.50mB.60mC.70mD.80m4.与重力坝相比，拱坝的什么荷载，上升为主要荷载。

第一部分水资源、水利工程和水利枢纽1、我国的水资源的特点：储量有限性、补给更新循环性、时空分布不均性、利与害两重性储藏可转移。

2、水利工程：对自然界地表水和地下水进行控制和调配，以达到除害兴利目的而建的各项工程。

3、水工建筑物：控制和调节水流，防治水害，开发利用水资源的建筑物。

组合在一起协同工作的建筑物称为水利枢纽。

4、水工建筑物的特点：承受的作用复杂，施工条件多变，建设周期长，投资较大。

水工建筑物按其用途可分为一般性建筑物和专门性建筑物。

一般性水工建筑物具有通用性，专门性水工建筑物，只实现其特定的用途。

5、水工建筑物分等分级关系到工程自身的安全，涉及到下游人民的生命财产，对工程效益的正常发挥、工程造价、和建设速度有直接影响，是设计中遵循自然规律和经济规律的依据。

依据工程规模、效益以及在国民经济中的重要性来划分等级，依据所属工程的等别及其在工程中的作用和重要性分析确定。

6、水工建筑物失事主要因素：作用不利变异、抗力不良变异、状态方程表达错误。

单一安全系数法考虑：结构安全级别、工作状况和作用效应组合、结构和地基受力特点和计算方程。

第二部分重力坝1、重力坝工作原理①利用自重在坝基面产生的摩擦力以及坝与地基间的凝聚力来抵抗水平水压力而维持稳定②利用自重引起的压应力来抵消由水压力产生的拉应力。

特点：相对安全可靠,耐久性好，抵抗渗漏、漫溢、地震和战争破坏能力都比较强；②设计、施工技术简单，易于机械化施工；③对不同的地形和地质条件适应性强。

2、重力坝按筑坝材料的不同分为:混凝土重力坝和浆砌石重力坝。

重力坝按其结构形式分为:①实体重力坝;②宽缝重力坝；③空腹重力坝。

3、重力坝的荷载：自重、静水压力和动水压力、扬压力、浪压力、泥沙压力、土压力、冰压力、地震荷载4、重力坝剖面设计的原则：1）满足稳定和强度要求，保证大坝安全；2）工程量小，造价低；3）结构合理，运用方便；4）便于施工，利于维修。

步骤：首先拟定基本剖面，其次根据运用以及其他要求，将三角形基本剖面修改成使用剖面，最后对使用剖面进行应力分析和稳定计算，按规范要求，经过几次反复修正和计算后，得到合理的设计剖面。

断题（共10题，共40分）
1. 为使工程的安全可靠性与其造价的经济合理性恰当地统一起来，水利枢纽及其组成的建筑物要进行分等分级。

T √
F ×
参考答案：T
2. 抗剪强度分析法把坝体与基岩间看成是一个接触面，而不是胶结面。

T √
F ×
参考答案：T
3. 重力坝抗滑稳定分析的目的是核算坝体沿坝基面或沿地基深层软弱结构面抗滑稳定的安全性能。

T √
F ×
参考答案：T
4. 当封拱温度较低，此后温度升高，拱轴线伸长，变位方向与水压引起的相反。

T √
F ×
参考答案：T
5. 当筑坝材料相同时，土坝上游坝坡通常比下游坝坡陡。

T √
F ×
参考答案：F
6. 分离式底板一般适用于适用于地基承载力较差的土基。

T √
F ×
参考答案：F
7. 淤泥质土和粉、细砂地基最适于作为水闸的地基。

T √
F ×。

一、判断题1．水利水电枢纽工程的等级按其在国民经济中的作用划分。

（错误）2．对混凝土重力坝的坝体混凝土进行分区是为了施工方便。

（错误）3．拱坝坝肩的抗滑稳定决定了拱坝的安全。

（错误）4．土石坝的不均匀沉陷主要由坝体土石料密度的不均匀性造成的。

（正确）5．侧槽溢洪道的过堰水流与泄槽轴线方向一致。

（错误）6．水闸的消能措施一般采用挑能消能。

（错误）7．隧洞围岩的弹性抗力与衬砌的刚度无关。

（错误）8．海漫的作用是进一步消减水流剩余能量，保护护坦安全，并调整流速分布，保护河床，防止冲刷。

（错误）9．升船机的作用是利用机械力量将船只送过坝（闸），其耗水量大、运送速度慢、运输能力高。

（错误）10．与渡槽相比，倒虹吸管的水头损失较小。

（错误）二、单项选择题1．因为作用于重力坝上游面的水压力呈（三角形）分布，故其基本剖面是三角形。

2．土坝坝体由于不均匀沉降而产生（横缝）。

3．双曲拱坝是指坝体在（水平和铅直）方向上呈拱形。

4．某水闸用来将超过下游河道安全泄量的洪水泄入分洪区（蓄洪区或滞洪区）或分洪道，这个闸可能是（分洪闸）。

5．水工隧洞回填灌浆的目的是（将衬砌与围岩之间的空隙充填密实）。

三、多项选择题1．重力坝抗滑稳定分析的目的是核算坝体沿（坝基面、地基深层软弱结构面）抗滑稳定的安全性能。

2．拱坝坝肩岩体的稳定性主要取决于坝址的（地质条件、地形条件）。

3．土石坝中常见的坝体排水形式有（棱体排水、综合式排水、褥垫排水、贴坡排水）。

4．水闸的抗滑稳定包括（闸基土深层滑动稳定、闸室沿基面的抗滑稳定）。

5．侧槽溢洪道的泄水槽可选用（开敞明槽、隧洞泄水）。

四、填空题1．水利工程按其承担的任务可分为：防洪工程、农田水利工程、水利发电工程、供水与排水工程、船运及港口工程、环境水利工程。

2．扬压力是由上、下游水位差产生的_渗透水压力_和下游水深产生的_浮托力_两部分组成。

3．重力坝按其结构形式分为：实体重力坝、宽缝重力坝和_空腹重力坝_三种。

水工建筑物复习资料——刘欢整理第一章总论2.什么是水利枢纽？什么是水工建筑物？与土木工程其他建筑相比，水工建筑物有哪些特点？水工建筑物就是在水的静力或动力作用下工作，并与水发生相互影响的各种建筑物。

不同类型与功能的水工建筑物组成的综合体就称为水利枢纽。

工作条件的复杂性、设计选型的独特性、施工建造的艰巨性、失事后果的严重性3.水工建筑物分哪几类？各自功用是什么？按功用分：挡水建筑物（拦截或约束水流，并可承受一定水头作用）、泄水建筑物（排泄多余水量，以保证挡水建筑物和其他建筑物安全，或必要时降低库水位乃至放空水库）、输水建筑物（为满足用水需要，将水自水源或某处送至另一处）、取水建筑物（位于引水建筑物首部）、整治建筑物（改善河道水流条件、调整河势、稳定河槽、维护航道和保护河岸）、专门性水工建筑物（为水利工程种某些特定的单项任务而设置的建筑物）按使用期限分：永久性建筑物和临时性建筑物按重要性分：主要建筑物和次要建筑物5.水利枢纽、水工建筑物为何要分等分级？分等分级的依据是什么？原因：为使工程的安全可靠性与其造价的经济合理性统一起来依据：先按工程的规模、效益及其在国民经济中的重要性分等，然后对各组成建筑物按其所属枢纽等别、建筑物作用及重要性进行分级第二章水工结构上的作用1、水工结构上的作用（荷载）有哪些？如何分类？如何组合？永久作用：结构自重和永久设备自重、土压力、淤沙压力、地应力、围岩压力、预应力可变作用：静水压力、扬压力、动水压力、水锤压力、浪压力、外水压力、风荷载······偶然作用：地震作用、校核洪水位时的静水压力结构按承载能力极限状态设计时，应对持久状况、短暂状况采用基本组合，偶然状况采用偶然组合。

可能同时出现的永久作用、可变作用效应组合为基本组合，基本组合与一种可能同时出现的偶然作用效应组合为偶然组合。

结构按正常使用极限状态设计时应根据结构设计要求分别采用作用效应的短期组合和长期组合（持久状况下的基本组合称长期组合，短暂状况下的基本组合称短期组合）5.扬压力是什么性质的力？对哪些结构影响特大？如何定量计其作用？本质是由挡水建筑物上下游静水头作用下的渗流场产生的？？第四章岩基上的重力坝1.重力坝的工作原理和工作特点是什么？原理：依靠坝身自重在坝基面上产生摩阻力来抵抗水平水压力以达到稳定的要求；利用坝体自重在水平截面上产生的压应力来抵消由于水压力所引起的拉应力以满足强度的要求。

1.我国水电建设之最:最高面板堆石坝(水布垭面板堆石坝,高233m)最高碾压砼坝(龙滩水利枢纽,高216.5m)在建最高双曲拱坝(锦屏一级水利枢纽工程,高305m)在建世界上最大的水电站(三峡水电站,于2009年完工,总装机容量为2240万KW)水工建筑物作用:挡水建筑物(用以拦截江河,形成水库或壅高水位和为抗御洪水或挡潮)泄水(宣泄多余水量,排放泥沙和冰凌,或为人防,检修而放空水库,渠道等,以保证和其他建筑物的安全)输水(为满足灌溉,发电和供水的需要,从上游向下游输水用的建筑物)取水(输水建筑物的首部建筑)整治(用以改善河流的水流条件,调整水流对何尝及河岸的作用,以及防护水库, 湖泊中的波浪和水流对岸坡的冲刷)专门(为灌溉,发电,过坝需要而兴建的建筑物)水工建筑物:为满足防洪,发电,灌溉,供水,航运等任务在河流的适宜段修建的建筑物。

水利枢纽:对于开发河川水资源来说,常须在河流适当地段集中修建几种不同类型与功能的水工建筑物,以控制水流并便于协调运行和管理,这一多种水工建筑物组成的综合体为库容:1总库容(校核洪水位以下的水库容积)2设计调洪(设计洪水位与汛前限制水位)3防洪(防洪高水位与汛前限制水位间的水库容积)4兴利(设计蓄水位和死水位之间)5校核调洪(校核洪水位与汛前限制水位)我国水资源特点:1总量较多,但相对缺乏2时空分布不平衡(时间上:年内,年际分布不均.空间上:南丰北欠.长江以南人口54%,水资源82%,长江以北人口43.2%,水资源14.4%)防洪工程措施:1上拦:治本,拦蓄洪水控制泄量2下排:治标,疏通河道,提高行洪能力3两岸分滞:设蓄滞洪区分洪减流4应着重关注水土保持5同时建立洪水预报,预警系统和洪水保险制度水利工程的优点:兼顾发电,灌溉,洪水,养殖,旅游,治理旱涝灾害等。

缺点:1库区(淹没,滑坡坍塌,水库淤积,生态变化,水温变化,水质变化,气象变化,诱发地震,卫生条件恶化)2水库下游(水清引起河道冲刷,原河道水量的变化,河道水温和水质的变化)2.不同级别水工建筑物设计区别:1设计基准期:水工建筑物在正常的施工与运行的条件下,不失效地完成预定功能的基本年限(aⅠ级挡水建筑物设计基准期按100年考虑b其它永久建筑物采用50年c临时建筑物按预定使用年限及可能滞后的时间确定d特大型挡水水工建筑物的设计基准期应专门研究确定)2抗御灾害的能力.如防洪标准,抗震标准,坝顶超高等3安全性.如建筑物的强度和稳定安全指标,限制变形的要求等4运用可靠性.如建筑物的供水,供电,通航的保证率,闸门等设备的可用性等5建筑材料.如使用材料的品种,质量及耐久性等3.重力坝的类型:1按坝体的高度(高坝:H>70m中坝:30m≤H≤70m低坝:H<30m)2按坝体的结构形式:实体重力坝,宽缝重力坝,空腹重力坝和预应力重力坝,装配式重力坝等3按筑坝材料:分砼和浆砌石重力坝4按施工方法:分浇筑砼和碾压砼重力坝5按是否溢流:溢流.非溢流地基处理:根据地质条件及受力情况,进行地基开挖,防渗,排水,加固及断层软弱带的处理等以保证大坝的稳定,强度以及防渗性碾压砼坝的防渗措施:1在坝上游面采用常态砼作防渗层2在坝上游面3m范围内,采用高胶凝碾压混凝土形成防渗层,起加强防渗作用3上游面用6cm厚的沥青砂浆作防渗层,再在其外表面用6cm厚的钢筋砼预制板保护,预制板与坝体之间以钢筋连接,兼做沥青砂浆灌注的模板4.上游面采用预制砼板,板背面加设防水土工织物5在坝的上游面喷涂2mm合成橡胶防渗薄膜。
