建筑基坑土方开挖动画演示模版课件

• （7）在机械开挖阶段，派专人负责开挖深 度及开挖流程，以及负责开挖时的质量与安 全。
• （8）挖出的土方应及时运走，严禁在放坡 顶面堆放土方。
• （9）当机械开挖到距坑底300mm时停止使用 机械开挖，应配备一定数量的人员进行人工 挖土、清槽，并适当放慢挖机开挖的速度， 使人工挖土尽量能跟上挖机的速度。人工铲 土与机械挖土必须错开时间和地点，以确保 挖土安全。
• （3）基坑开挖时，如遇同一基坑内有两台 挖土机同时施工，其间距应大于10m，挖土 机工作范围内，不允许进行其它作业。
• （4）土方开挖时要随时进行轴线复核及水 平标高测量，注意土面的平整及坑内土体 的加固区域。
• （5）挖土机开挖中严禁塔吊格构柱及围护 结构。
• （6）下雨天注意及时的排水和抽水，严禁 基坑雨水浸泡。
引起土体内剪应力增加的原因有： ①高度或深度增加，剪应力增加。 ②边坡上面荷载（静、动）增加。 ③浸水一方面使土体自重增加，另一方面水在土体中渗流产生一定 的动水压力。 ④土体竖向裂缝中的水（地下水）产生静水压力。
• 3、现场概况：该工程基础开挖深度为5m-6m ，为保证基坑开挖和建筑物地下结构部分施 工期间的安全性，需对基坑边坡进行支护， 拟采取分3层放坡开挖及D48*3.5钢花管土钉 墙支护，每层开挖深度至下层待施工土钉深 度下约500mm，并在混凝土面层完成72小时 后开挖下一层。
• 7)混凝土喷射完成后，在12h内加以覆盖或洒 水养护，保持混凝土湿润，养护时间不少于7 昼夜。
• 6、质量控制要点： • （1）对所进钢筋、水泥、必须有质量检测
书，施工前对所有材料进行试验。
• （2）锚杆的长度必须达到设计要求。 • （3）锚杆必须灌注密实。 • （4）喷层做到均匀、密实，厚度满足设计

土方边坡 h坡 1 度 1:m b b/h
式中 m = b / h ，称为坡度系数。其意义为：当边坡高度已 知为h 时，其边坡宽度则等于mh。
共46页 第9页
1.不放坡不加支撑
（1）当地质条件良好，土质均匀且地下水位低于基 坑（槽）或管沟底面标高，敞露时间不长且挖方深度不 超过下表规定时，挖方边坡可做成不加支撑直壁。
（1）、放坡
– 放坡起点
– 放坡系数
kb h
放坡起点深度是对不同类别土质，超过该深度需进 行放坡。
表中的数据为每挖深1米的放坡系数K。
土壤 类别
一、二类土 三类土 四类土
人工 挖土
1:0.50 1:0.33 1:0.25
机械挖土
放坡起点深度
在槽、坑、 沟 在槽、坑、沟
底挖土
上挖土
(米)
1:0.33
柱横隔板支撑法、临时挡土墙支撑法等，施工时按适用条件
进行选择。
① 简易支护
仅适用于 部分地段 放坡不够 的宽度较 大的基坑
使用
仅适用于 部分地段 下部放坡 不够的宽 度较大的 基坑使用
共60页 第11页
② 斜柱支撑
先沿基坑边缘打设柱桩，在柱桩内侧
支设挡土板并用斜撑支顶，挡土2.1 造成土壁塌方的原因
⑴ 边坡过陡；
⑵ 雨水、地下水渗入基坑；
⑶ 基坑上口边缘堆载过大；
⑷ 土方开挖顺序、方法未遵守 “从上至下、分层开挖；开槽支撑、 先撑后挖”的原则。
基坑塌方 抢险救人
共60页 第7页
防止边坡塌方的主要措施是什么？
（1）
严格按规范的要求正确留置边
坡，放足边坡。
基坑（槽）边缘堆置土方、建 筑材料，以及有运输工具和机械通

土方工程施工技术教学图文解说基坑 土方开挖
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

24.10.2020
工程施工
轻型井点降水
24.10.2020
喷射混凝土坡面保护
工程施工
坡面挂网喷射混凝土
24.10.2020
工程施工
喷射混凝土搅拌
24.10.2020
空压机
工程施工
铲运机
大型场地平整时，可采用履带式拖拉机与铲运机联合作业，
提高土方的运输效率。
24.10.2020
工程施工
蛙式打夯机压实 压路机压实
填土压实方法应根据压实机械采取不同的填土层 24.10.20厚20 度和压实遍数，一般工必程施须工分层压实。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
27
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
轻型井点降水系统构成
弯连管 井点管
24.10.2020
总管
工程施工
24.10.2020
真空泵
工程施工
管井井点的滤管
管井井点降水是一种常用的降水方法，适用在降水深度要求
大，土质的渗透系数在20～200Biblioteka /d。24.10.2020
工程施工
井的四周填入 砂滤料
管井的井点管
管井井点施工时，先用小型钻机钻孔或水冲成孔，插入井点 管后，在管四周填入砂滤料，井内放入潜水泵。
2 土方工程
24.10.2020
工程施工
工程施工中，土在中国区域性差别大，各地区的土方 施工难度大不相同。江苏、上海多为地下水丰富的淤泥 质土，土方开挖施工一般要将基坑支护、基坑降、排水 和止水综合考虑。

土方工程PPT课件演示
目录
• 土方工程概述 • 土方开挖技术 • 土方填筑与压实技术 • 土方工程的排水与降水 • 土方工程的边坡稳定与支护 • 土方工程的机械化施工 • 土方工程的质量控制与安全防护
01
土方工程概述
定义与分类
定义
土方工程是建筑工程施工中主要工程之一，包括一切土（石）方的挖梆、填筑 、运输以及排水、降
合理的开挖顺序应遵循“先深后浅、先难后易”的原则，先进行深层的 土方开挖，再进行浅层的开挖，先处理难度较大的区域，再处理较容易 的区域。
分层开挖
对于较深的基坑或基槽，应采用分层开挖的方法，每层的高度应根据地 质条件和施工机械的能力确定，一般不超过2-3米。
03
边坡稳定
控制土料的含水量， 使其在最佳含水量范 围内。
对不符合要求的土料 进行改良或处理，如 添加石灰、水泥等。
填筑方法与分层
采用水平分层填筑法，即按照横 断面全宽分成水平层次逐层向上
填筑。
控制每层填筑厚度，一般不超过 30cm。
不同性质的土料应分层填筑，不 得混填。
压实方法与设备选择
压实方法主要有碾压法、夯实 法和振动压实法。
02
土方开挖技术
开挖方法选择
根据地质条件选择
对于不同的地质条件，如软土、硬土 、岩石等，应选择相应的开挖方法， 如放坡开挖、支撑开挖、爆破开挖等 。
根据工程要求选择
根据施工机械选择
不同的施工机械适用于不同的开挖方 法，如挖掘机适用于放坡开挖和支撑 开挖，而爆破则需要使用专业的爆破 设备。
根据工程的规模、深度、周围环境等 要求，选择适合的开挖方法，确保施 工的安全和效率。
和平整度。
土方开挖
根据工程需要，选择合 适的机械进行土方开挖 ，如挖掘机、装载机等

土方调配：就是对挖土的利用、堆弃和填土的 取得三者之间的关系进行综合协调的处理。 好的土方调配方案，应该是使土方运输量(或费 用)达到最小，而且又能方便施工。
三、土方调配
应力求达到挖方与填方基本平衡和就近调配，使 土方运输量或费用最小； 2. 土方调配应考虑近期施工与后期利用相结合的原 则； 3. 合理布置挖、填方分区线，选择恰当的调配方向 、运输线路； 4.好土用在回填质量要求高的地区。
场地平整的步骤和方法确定
3.泄水坡度对角点设计标高的影响 (1) 单向泄水场地各点设计标高的计算 场地单向泄水时，场地内任意一点的设计标高为： (2) 双向泄水场地各点设计标高的计算 场地双向泄水时，场地内任意一点的设计标高为：
场地平整的步骤和方法确定
5.土的渗透系数 土的渗透性系数表示单位时间内水穿透土层的能力，以m/d表示。 一般土的渗透系数见表1-2 。
第 二 节 土方工程量计算及土方调配
一、基坑
1.基坑土方量计算 基坑土方量可按立体几何中的拟柱体体积公式计算(图1-2)。即： （1－8）
3.土的天然密度和干密度 （１）天然密度定义 土在天然状态下单位体积的质量 (简称密度)。 （２）天然密度计算式 （1－４） （３）干密度定义 干密度是土的固体颗粒重量与总体积的比值。 （４）干密度计算式 （1－５）
（5）确定零线 求零点，方格边线上零点的位置由式(1-15)确 定。2－3角点连线零点距角点2的距离为： 相邻零点的连线即为零线。
（6）计算土方量 根据方格网挖填图形，计算土方工程量。 方格1－1，1－3，1－4，2－1四角点全为挖(填) 方，按正方形计算，其土方量为： 同理有：
土方开挖前需做好下列主要准备工作： 1.场地清理； 2.排除地面水； 3.修筑临时设施。

第37页/共112页
2拉锚系统施工 2) 土层锚杆
③ 预应力锚杆。先对锚固段进行一次压力灌浆，然后对 锚杆施加预应力后锚固并在非锚固段进行不加压二次灌浆 也可一次灌浆(加压或不加压)后施加预应力。这种锚杆可 穿过松软地层而锚固在稳定土层中，并使结构物减小变形。 我国目前大都采用预应力锚杆。 ④ 扩孔锚杆。用特制的扩孔钻头扩大锚固段的钻孔直径， 或用爆扩法扩大钻孔端头，从而形成扩大的锚固段或端头， 可有效提高锚杆的抗拔力。扩孔锚杆主要用在松软地层中。
第38页/共112页
3．重力式支护结构
水泥土桩墙支护结构是近年来发展起来的一种重力式支护 结构。
它是通过搅拌桩机将水泥与土进行搅拌，形成柱状的水泥 加固土(搅拌桩)。用于支护结构的水泥土其水泥掺量通常 为12%～15%(单位土体的水泥掺量与土的重量之比)，水 泥土的强度可达0.8～1.2MPa，其渗透系数很小，一般 不大于10-6cm/s 。由水泥土搅拌桩搭接而形成水泥土 墙，它既具有挡土作用，又兼有隔水作用，适用于4～ 6m 深的基坑，最大可达8m。
第47页/共112页
48
第48页/共112页
4 土钉墙支护 第49页/共112页
第50页/共112页
第51页/共112页
第24页/共112页
（2）板桩式支护结构 挡墙系统常用的材料有型钢、钢板桩、钢筋混凝土板桩、 钢筋混凝土灌注桩和地下连续墙，少量采用木材。 钢板桩有平板形和波浪形两种(如图1-16 所示)。 ❖ 平板桩防水和承受轴向压力性能良好，易打入地下，
但长轴方向抗弯强度较小； ❖ 波浪式板桩的防水和抗弯性能都较好，施工中多采用。
第16页/共112页
表1-5土方开挖临时性挖方边坡参考值
土的类别
边坡值（高:宽）

• （5）土方的开挖顺序、方法必须与设计工 况相一致，并严格遵循“开槽支撑、先撑后 挖、分层开挖、严禁超挖”的原则。
• （6）基坑土方工程的验收必须确保支护结 构的安全和周围环境安全为前提，以设计要 求为依据。
• 3、主控项目：
• 1）开挖的标高、长度、宽度、边坡要符合 设计要求。
• 2）基坑的土质必须符合实际要求并严禁扰 动。
引起土体内剪应力增加的原因有： ①高度或深度增加，剪应力增加。 ②边坡上面荷载（静、动）增加。 ③浸水一方面使土体自重增加，另一方面水在土体中渗流产生一定 的动水压力。 ④土体竖向裂缝中的水（地下水）产生静水压力。
• 工程地质现场勘察的情况，遵循安全可靠、 技术可行、经济合理、节约工期的原则。
• 2、控制要点：
• （1）审查施工单位编制的施工组织设计或 基坑支工程专项施工方案。施工组织设计（ 专项施工方案）的制定应根据工程的实际环 境要求来确定，根据工程的概况来制定具体 的施工方法。
• （2）土方工程实施前应核实水准点以及建 筑物的坐标点。
（一）工程概况
• 1、地形地貌：三门峡市陕州区辛店村棚户 区改造项目位于陕州区辛店村甘棠公园北侧 ；其四至为：东临冲沟，西临耕地，南临永 昌路，北临二手车交易市场，场区现地表高 程变化在340.38～342.35m之间。场区原为 砖厂取土形成的陡坎，后将电厂粉煤灰回填 至现在地坪，东为冲沟，沟深约14m，宽约 30m，冲沟内有水。
• 由场区工程地质条件可知，拟建场区地层 情况如下：
• （1）场区第①层填土埋深、岩性、厚度变 化较大；
• （2）场区层面坡度小于10%； •
1、现场概况：本工程基坑形状基本呈矩形， 开挖形式为整体放坡开挖。根据本工程 《地质勘察报告》及施工设计规范基坑按 其开挖深度安全等级为二级，采用1:1.5放 坡系数对基槽进行大开挖，每边从基础垫 层（褥垫层）外边预留1000mm宽工作面 （以满足施工），为防止土方边坡在基础 工程施工过程中出现土方滑坡、坍塌等地 质问题，确保坡顶四周临时设施的安全， 本工程在开挖过程中采用土钉墙边坡支护 方式（具体见边坡支护方案），且结合该

4M以下土方开挖
先沿着基 坑周边开 挖出10m 宽1.7m深 的施工通 道
桩间人工 修理
桩尖钢筋绑扎
喷浆
中间1.7M内 的土方开挖
（每一层 开挖重复 以上工序）
集水坑、 电梯基坑 开挖
捡底
4~10.8m分为4层开挖，每层开挖在1.7m，最后一层开挖为1.5m，预留0.2m采用小挖机人工 配合捡底开挖，

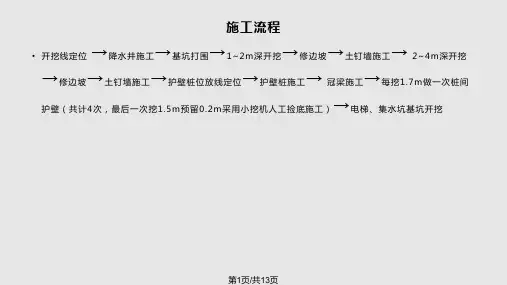

施工流程
→ → → → → → • 开挖线定位
降水井施工 基坑打围 1~2m深开挖 修边坡 土钉墙施工
2~4m深开挖
→ → → → → → 修边坡 土钉墙施工 护壁桩位放线定位 护壁桩施工
冠梁施工 每挖1.7m做一次桩间
→ 护壁（共计4次，最后一次挖1.5m 预留0.2m 采用小挖机人工捡底施工） 电梯、集水坑基坑开挖
小挖机、 人工修边 坡
土钉 安装
钢筋网绑 扎
喷浆
锚喷护壁施工工序：基坑开挖→修整壁面→测定土钉位置→锚杆机就位
击入土钉→铺设钢筋网及加强筋→主筋与锚杆悍接→喷射砼→挖土至下
一层锚杆施工深度→重复以上工作直至设计基坑深度。
中间2M内的 土方ห้องสมุดไป่ตู้挖
1、开挖时每2m开挖一次，待上层土钉墙喷浆强度达到一定强度后，方可下层土方开挖，不 得超挖，土钉墙施工时严格按照专项方案施工。 2、修坡时，严格控制好坡度。 3、土钉墙布置于基坑周边±0.000至-4.0m。基坑壁放坡坡率1:1，设土钉3排，水 平间距2.0m，竖向间距1.4m，土钉长度分别为6.5m、5.5m、5.0m。 4、土钉采用φ48*3.5焊管加工，前端1/2长度范围设注浆孔及倒刺。 5、采用锚杆机将加工成型的土钉静压或冲击击入，管内采用水灰比为0.5-0.55的 水泥浆压注，注浆压力不小于0.6Mpa。 6、钢筋网喷砼面板采用C20细石混凝土，厚度为80mm，钢筋网为φ8@150，坡肩 翻边为1.5m。
