金属压铸工艺与模具设计-第一章压铸件设计钢铁压铸件的概述钢铁压铸是指将液态钢铁注入压铸模具中，经过冷却后形成固态钢铁零部件的加工工艺。
随着工业发展，钢铁压铸逐渐成为金属加工领域中不可或缺的工艺之一，它能够将液态钢铁制造成各种形状和复杂的结构，使制造过程更加快捷，同时也提高了质量。
钢铁压铸工艺钢铁压铸包括准备、注射、冷却和脱模四个主要步骤：准备准备包括铸型的设计和制造，所用的原材料也应合理选择。
铸型的设计和制造涉及到生产成本和质量问题，应根据所生产的零件特性和要求来选择合适的铸型制造方式。
注射在进行注射前，需要将熔融的钢铁液体进行净化，并加热到一定的温度。
当钢铁液体达到一定的温度和流动性时，将液态钢铁注入压铸模具中，在一定的时间和压力下，钢铁液体逐渐充填到模具中，形成钢铁压铸件的雏形。
冷却冷却是在注射之后，将充填在模具内的钢铁液体通过大气冷却迅速凝固，形成固态钢铁零部件的过程。
冷却速度是影响钢铁压铸件质量的一个重要因素，快速冷却可以提高钢铁的强度和硬度，但如果冷却过快，也可能会产生气孔、缩孔等缺陷。
脱模在钢铁压铸件完全硬化之后，需要将压铸模具打开，取出已经成型的钢铁压铸件。
在脱模过程中，应注意不要在钢铁压铸件上产生任何损坏和变形。
压铸件设计在进行压铸件设计之前，需要根据要生产的产品的特性和要求来选择合适的材料和工艺。
以下是钢铁压铸件设计的几个要点：模型设计钢铁压铸件的模型设计应合理选择设计参数，并结合材料和工艺的特性来确定最终的设计方案，以达到最优化的效果。
流道和冷却系统设计流道和冷却系统的设计对于钢铁压铸件的制造效果有很大的影响。
好的设计能够提高流体的流动性和减少钢铁压铸过程中的缺陷。
构件工艺性设计在对钢铁压铸件进行设计时，还应考虑到工艺性问题。
设计时应合理设置液态钢铁的流路，减少钢铁压铸过程中的物理变形和内应力等问题，以保证最终的产品质量。
钢铁压铸件是一种重要的金属加工工艺，在工业生产中有着广泛的应用。
压铸工艺及压铸模具设计要点摘要：压铸机、模具与合金三者，以压铸件为本，压铸工艺贯穿其中，有机地将它们整合为一个有效的系统，使压铸机与模具得到良好的匹配，起到优化压铸件结构，优选压铸机、优化压铸模设计、提高工艺工作点的灵活性的作用，从而为压铸生产提供可靠保证。
所以，压铸工艺寓于模具中之说，内涵之深不言而喻。
关键词：压铸机；模具；压铸工艺；模具设计The Main Points of Die Casting Process andDie Casting Die DesignPAN Xian-Zeng, LIU Xing-fuAbstract: The die casting machine, die and alloy, the three on the basis of die castings, running through with the die casting process forms organically a whole and an effective system. Making the machines well to mate with dies, optimization of die casting construction, optimization of selecting die casting machine, optimization of die design and improving the flexibility of die casting process conveys in the die, this has a profound intension.Key words: die casting machine; die; die casting process; die design1 压铸机—模具—合金系统压铸机、模具和合金这三个因素，在压铸件生产过程中，它们构成了一个系统，即压铸机-模具—合金系统，它是以压铸件为本，工艺贯穿其中，赋予系统活力与效率，而模具则是工艺进入系统的平台。
压铸成形工艺及模具设计一、压铸成形工艺1.压铸成形工艺是指将熔融的金属注入到压铸模腔中，经过一定的冷却时间和压力，使金属凝固成型的一种工艺。
压铸成形工艺主要用于制造复杂形状、精度高、表面质量要求较高的金属零件。
2.压铸成形工艺流程：(1)模具闭合：将模具的上下模闭合，并确保两模之间的间隙均匀。
(2)进料：将预先加热熔融的金属材料注入到压铸机的料斗中。
(3)注料：借助压铸机的压力将熔融金属注入到模腔中。
(4)冷却：通过冷却系统使金属冷却固化。
(5)脱模：打开模具，将成型的零件取出。
3.压铸成形工艺的优势：(1)成型周期短：压铸成形工艺生产周期短，能够高效地生产大量复杂形状的金属零件。
(2)生产精度高：由于模具的尺寸稳定，压铸成形工艺能够保证零件的尺寸精度高，表面质量好。
(3)材料利用率高：压铸成形工艺可以通过智能化控制，精确控制金属的注入量，减少材料浪费。
(4)工序简单：压铸成形工艺只需进行模具的闭合、注料、冷却和脱模等简单工序即可完成零件的生产。
二、模具设计1.模具是压铸成形工艺中非常重要的工具，模具设计的好坏直接影响到成型零件的质量和生产效率。
2.模具设计需要考虑的因素：(1)零件的形状复杂度：根据零件的形状复杂度选择合适的模腔结构，以保证零件的成型质量。
(2)材料的流动性：通过模具的设计，合理控制金属材料的流动性，以避免金属在注入过程中产生气孔和缺陷等问题。
(3)模具的耐用性：考虑到模具在生产过程中需要承受高温和高压等环境，应选择耐磨、耐腐蚀的材料制作模具。
(4)模具的冷却系统：设计合理的冷却系统，以确保模具在生产过程中能够及时散热，提高生产效率。
(5)模具的可维修性：合理设计模具的结构，以便于进行模具的维修和调整，延长模具的使用寿命。
3.模具设计的步骤：(1)确定零件的几何形状和尺寸。
(2)选择模具的结构类型。
(3)设计模腔和配套零部件。
(4)设计冷却系统和排气系统。
(5)选择模具材料和热处理工艺。

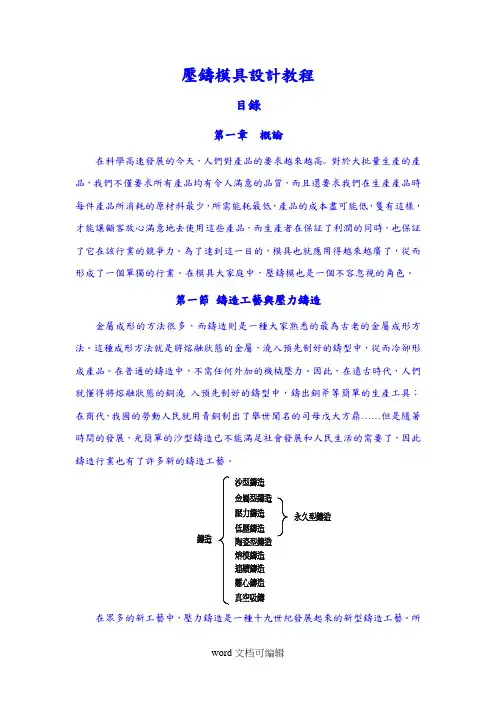

壓鑄模具設計教程目錄第一章概論在科學高速發展的今天，人們對產品的要求越來越高。
對於大批量生產的產品，我們不僅要求所有產品均有令人滿意的品質，而且還要求我們在生產產品時每件產品所消耗的原材料最少，所需能耗最低，產品的成本盡可能低，隻有這樣，才能讓顧客放心滿意地去使用這些產品，而生產者在保証了利潤的同時，也保証了它在該行業的競爭力。
為了達到這一目的，模具也就應用得越來越廣了，從而形成了一個單獨的行業。
在模具大家庭中，壓鑄模也是一個不容忽視的角色。
第一節鑄造工藝與壓力鑄造金屬成形的方法很多，而鑄造則是一種大家熟悉的最為古老的金屬成形方法。
這種成形方法就是將熔融狀態的金屬，澆入預先制好的鑄型中，從而冷卻形成產品。
在普通的鑄造中，不需任何外加的機械壓力。
因此，在遠古時代，人們就懂得將熔融狀態的銅澆入預先制好的鑄型中，鑄出銅斧等簡單的生產工具；謂壓力鑄造，就是在高壓下，高速地將熔融狀態的金屬澆入預先制好的鑄型中，並在高壓下冷卻，結晶，成形的一種鑄造工藝，它屬於永久型鑄造中的一種。
和其他幾種鑄造和模鍛相比，它具有以下特性：第二節壓力鑄造與壓鑄模在壓力鑄造(Die Casting)成型工藝中，用於成型鑄件所使用的金屬模具稱為壓鑄模(Die-Casting Dies)。
壓力鑄造的最終產品是壓鑄件。
隨著壓鑄件在現代工業和日常生活中越來越廣泛的應用，人們對壓鑄件的質量，性能和使用范圍也提出了越來越高的要求。
降低壓鑄件的成本，在最低的材料消耗和制造費用的前提下達到結構的功能特性及滿足其使用要求，以期在壓鑄件的生產中獲得技術經濟性，這就是現代壓鑄生產的基本特征。
現代壓鑄生產中，壓鑄件的質量與壓鑄模，壓鑄設備及壓鑄工藝這三個要素的關系密不可分。
面在這三個要素中，壓鑄模是最為重要的，它的作用是雙重的：賦予熔化後的金屬液以期望的形狀、性能和質量，冷卻並頂出壓鑄成形的制件。
模具是決定最終產品性能、規格、形狀及尺寸精度的載體，壓鑄模是使壓鑄生產過程順利進行，保証壓鑄質量的不可缺少的工藝裝備，是體現壓鑄設備高效率、高性能和壓鑄工藝優質先進的具體實施者，也是工藝改進和新產品開發的決定性環節。
压铸的工艺流程
压铸是一种常用的金属铸造工艺，通过在高压下将熔化的金属注入模具中，然后迅速冷却固化，最终得到所需形状的铸件。
压铸工艺流程包括模具设计、原料准备、熔炼、注射、冷却和取出等多个环节，下面将详细介绍压铸的工艺流程。
1. 模具设计
压铸的第一步是进行模具设计，根据产品的形状和尺寸要求，设计出对应的模具。
模具设计需要考虑到产品的结构特点、壁厚、浇口、冷却系统等因素，以确保最终铸件的质量和形状符合要求。
2. 原料准备
在进行压铸之前，需要准备好所需的原料，通常使用的原料是铝合金、锌合金、镁合金等。
原料需要按照一定的配比进行混合，然后加热熔化，以便后续的注射成型。
3. 熔炼
熔炼是将原料加热至一定温度，使其熔化成液态金属的过程。
熔炼需要控制好温度和时间，以确保熔化后的金属质量符合要求。
4. 注射
熔化后的金属液通过注射机注入模具中，注射过程需要控制好
注射压力和速度，以确保铸件的充填和密实度。
5. 冷却
一旦金属液注入模具中，就需要迅速进行冷却，使其固化成型。
冷却过程需要通过模具内部的冷却系统来控制，以确保铸件的内部
和外部温度均匀。
6. 取出
冷却固化后，铸件可以从模具中取出，然后进行后续的去毛刺、修磨、清洗等工艺处理，最终得到符合要求的铸件成品。
以上就是压铸的工艺流程，通过模具设计、原料准备、熔炼、
注射、冷却和取出等多个环节，最终实现了对金属铸件的精确成型。
压铸工艺具有生产效率高、成本低、产品质量稳定等优点，因此在汽车、航空航天、电子等领域得到了广泛的应用。
甘肃畜牧工程职业技术学院《压铸成型工艺与模具设计》课程设计指导书2010/12/101 设计模具应注意的问题设计模具时，值得讨论和注意的问题很多，现在就其应特别注意的问题简述如下：一、合理选择模具结构根据零件图样及技术要求，研究和选择适当的成型方法及成型设备，结合工厂的机械加工能力，提出模具的结构设计方案，并经充分讨论，以便设计出结构简单合理的模具，能够成型出符合质量要求的压铸件，且模具操作方便、安全，取件顺利可靠。
对工艺性较差的零件，可以根据模具设计和加工的需要，向有关人员提出修改零件图的建议，但不能擅自改动零件图。
’二、正确确定模具成型零件的尺寸模具成型零件的尺寸和表面粗糙度，对零件的成型质量影响极大，必须特别注意。
计算成型零件尺寸时，一般采用平均收缩率、平均制造公差和平均磨损量。
极限收缩率、极限制造公差和极限磨损量的计算方法主要用于高精度的塑件。
三、设计的模具应便于制造设计模具时，应尽量使所设计的模具制造容易，成本低。
特别对那些比较复杂的成型模具。
零件应考虑采用一般机械加工方法还是采用特种加工方法，加工后如何进行装配，这些问题在设计模具时一定要认真研究和解决，同时还需考虑试模后具有足够的修模余量。
四、模具设计时，应充分考虑铸件的结构特点，尽量减少后加工在允许的范围内，尽可能地由模具成型出铸件上的孔、槽、凸、凹等部位，避免铸件在成型后再用其它加工方法加工这些部位。
五、设计的模具应满足生产率的要求且使用安全设计的模具应适合合金的工艺特性，脱模装置、侧向抽芯装置等要安全可靠，不引起铸件的变形、破裂；切除浇口、浇道容易。
六、模具成型零件工作表面应有一定的耐磨性；结构零件尽量选用标准件。
顶杆等销轴类零件，在工作条件下易卡住、弯曲、折断，占模具故障的绝大部分。
因此，在设计模具时应写明这些零件的材料、加工方法及热处理要求等。
七、根据压铸合金的成型特性设计模具模具设计时，除了考虑压铸合金能满足使用要求(力学性能、电气性能、耐热性、耐化学性、耐候性)外，还应充分掌握压铸合金的成型工艺性，以便使所设计的模具能成型出优质铸件。
压铸工艺流程压铸工艺是一种常见的金属制造工艺，通过在高压下将熔化的金属注入模具中，然后迅速冷却固化成型，最终得到所需的零件或产品。
压铸工艺流程包括模具设计、原料准备、熔炼、注射、冷却和脱模等多个步骤。
下面将详细介绍压铸工艺的流程及每个步骤的关键点。
1. 模具设计模具设计是压铸工艺的第一步，它决定了最终产品的形状和尺寸。
模具设计师根据产品的要求和特点，设计出相应的模具结构和尺寸。
模具设计需要考虑产品的结构特点、壁厚、浇口位置、冷却系统等因素，以确保最终产品的质量和形状符合要求。
2. 原料准备压铸工艺所需的原料通常是金属合金，如铝合金、锌合金、镁合金等。
在进行压铸之前，需要将金属原料按照一定的配方进行混合和熔炼，以得到符合要求的熔融金属。
原料的配比和质量对最终产品的质量和性能有着重要的影响。
3. 熔炼熔炼是将金属原料加热至熔化状态的过程。
通常采用电炉或燃气炉进行熔炼，将金属原料加热至一定温度后，形成熔融金属。
在熔炼过程中，需要对金属合金进行搅拌和除气处理，以确保熔融金属的均匀性和纯净度。
4. 注射注射是将熔融金属注入模具腔体的过程。
在注射过程中，需要控制注射压力、速度和时间，以确保熔融金属能充分填充模具腔体，并排除气体和杂质。
注射过程需要高精度的注射机和模具，以确保最终产品的成型质量。
5. 冷却冷却是将注射后的熔融金属迅速冷却固化成型的过程。
冷却过程需要控制冷却速度和温度分布，以避免产生气孔、缩松和应力集中等缺陷。
通常采用冷却水或风冷系统进行冷却，以确保最终产品的尺寸和形状稳定。
6. 脱模脱模是将冷却固化的产品从模具中取出的过程。
脱模过程需要考虑产品和模具的结构特点，采用合适的脱模方式和工艺，以避免产生划伤、变形和裂纹等缺陷。
脱模后的产品需要进行修边、除毛刺和清洗等后续加工，以得到符合要求的最终产品。
总结压铸工艺流程包括模具设计、原料准备、熔炼、注射、冷却和脱模等多个步骤，每个步骤都有着关键的工艺参数和操作要点。
