落地式钢管脚手架安全文明施工标准化图集

落地式钢管脚手架安全专项施工方案目录一、编制依据 (1)1.1 设计文件 (1)1.2 有关规范、规程 (1)1.3 有关法规 (1)1.4其它 (2)二、工程概况 (2)2.1设计概况 (2)2.2双排落地脚手架施工概况 (2)三、施工部署 (2)3.1架体搭设参数 (2)3.2劳动力准备 (2)3.3技术准备 (3)3.4材料准备 (3)3.5现场准备 (4)四、脚手架的搭设方法 (5)4.1架体布置 (5)4.2架体搭设 (5)4.3马道搭设 (8)4.4安全通道搭设 (9)4.5脚手架的使用规定 (10)4.6脚手架的拆除规定 (11)五、脚手架的质量检查及验收管理 (12)六、脚手架施工、使用的安全文明措施 (15)6.1组织保证措施 (15)6.2技术保证措施 (15)6.3日常安全管理保证措施 (15)6.4安全文明施工管理措施 (16)6.5脚手架季节性施工安全措施 (17)七、施工应急救援预案 (17)7.1预防监控措施 (17)7.2项目部救援组织机构名单及职责 (18)7.3应急措施 (18)7.4事故报告程序流程图 (20)八、计算书 (21)九、附图 (30)一、编制依据1.1 设计文件本工程施工图纸1.2 有关规范、规程1.4其它本工程施工组织设计二、工程概况2.1设计概况2.2双排落地脚手架施工概况******三、施工部署3.1架体搭设参数3.2劳动力准备3.2.1脚手架搭设施工人员应是按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工，上岗人员应定期体检，合格后方可持证上岗。

3.2.2整个外脚手架工程将涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。

本工程主体施工进度要求较快，外脚手架工作量较大，需投入较多劳动力。

外脚手架维护阶段主要是配合外装修进行施工，因此需用劳动力较少，本工程劳动力需用情况见下表：3.2.3劳动力需用计划表3.3技术准备3.3.1熟悉图纸，确定脚手架的防护围护及内部防护形式。

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

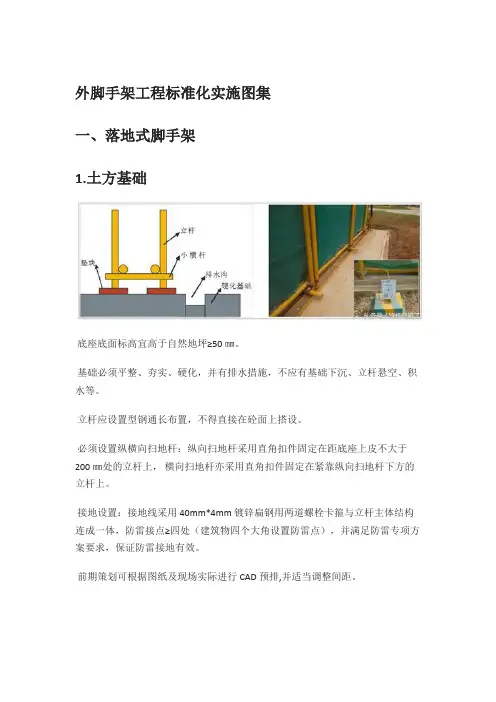

外脚手架工程标准化实施图集一、落地式脚手架1.土方基础底座底面标高宜高于自然地坪≥50 ㎜。

基础必须平整、夯实、硬化，并有排水措施，不应有基础下沉、立杆悬空、积水等。

立杆应设置型钢通长布置，不得直接在砼面上搭设。

必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。

有条件的项目：绿化、隔离进行处理2.地下室顶板及屋面基础首步架体要求挂设安全网。

立杆通长铺设型钢：16#槽钢、工字钢及 50mm 木板均可。

必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。

二、悬挑式脚手架1.悬挑部位悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设规范对齐（长度比 1:）钢梁截面高度不应小于 160mm，抱箍拉环或锚固螺栓直径不宜小于16mm。

悬挑梁上表面应加焊接头桩以固定立杆，每道悬挑梁均应加设单根直径不小于15的钢丝绳进行反拉。

反拉钢丝绳与悬挑梁的夹角不小于 60 度，与结构用不小于Φ16 的圆钢锚固。

落于结构上的锚固段应是悬挑段的倍，且必须采用两道锚固，每段悬挑高度不大于 20m。

脚手架基础应按规范要求沿纵横方向设置扫地杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺木板进行防护。

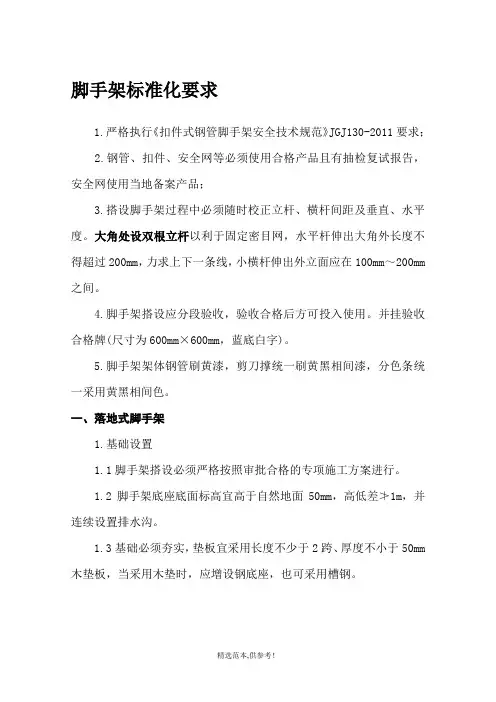

脚手架标准化要求1.严格执行《扣件式钢管脚手架安全技术规范》JGJ130-2011要求；2.钢管、扣件、安全网等必须使用合格产品且有抽检复试报告，安全网使用当地备案产品；3.搭设脚手架过程中必须随时校正立杆、横杆间距及垂直、水平度。

大角处设双根立杆以利于固定密目网，水平杆伸出大角外长度不得超过200mm，力求上下一条线，小横杆伸出外立面应在100mm～200mm 之间。

4.脚手架搭设应分段验收，验收合格后方可投入使用。

并挂验收合格牌(尺寸为600mm×600mm，蓝底白字)。

5.脚手架架体钢管刷黄漆，剪刀撑统一刷黄黑相间漆，分色条统一采用黄黑相间色。

一、落地式脚手架1.基础设置1.1脚手架搭设必须严格按照审批合格的专项施工方案进行。

1.2脚手架底座底面标高宜高于自然地面50mm，高低差≯1m，并连续设置排水沟。

1.3基础必须夯实，垫板宜采用长度不少于2跨、厚度不小于50mm 木垫板，当采用木垫时，应增设钢底座，也可采用槽钢。

落地式外脚手架基础设置示意钢底座示意图剖面图2.架体搭设(脚手架通用规定)2.1脚手架的搭设严格执行《扣件式钢管脚手架安生技术规范》JGJl30-2011要求。

2.2要求美观、整洁，立杆一律刷黄漆，剪刀撑刷垂黑漆、600mm 间隔，立杆间距不得超过1500mm，严禁将不同外径的钢管混合使用；外架外立面从底部开始，每隔三层设一道分色带：宽200mm，刷黄黑漆200mm间隔，采用九夹板做成，要固定牢固。

2.3脚手架必须按照施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。

2.4在外侧立面整个长度和高度上连续设置剪刀撑。

每道剪刀撑宽度不小于4跨，斜杆与地面夹角在45°-60°之间。

2.5脚手架用刚性连墙杆与建筑物水平拉结，严禁刚性和柔性拉结混合使用。

2.6脚手架用密目网全封闭，网与网或网与杆之间很用专用绳绑扎牢固或用14#铁丝绑扎。

2.7按一、三、五层顺序隔层设置水平防护网。

建设工程施工现场安全生产标准化图集(2014最新版-81页)serxx省建设工程施工现场安全生产标准化图集（2014年5月第四版）目录一、文明施工（一）封闭施工1.大门2.现场围挡（二）施工场地1.场地硬化2.场地排水设施3.场地绿化（三）安全标志1.安全旗2.“五牌一图”3.工作着装、公示栏、形象镜4.安全挂图5.安全警示标牌（四）隔离围挡与材料堆放1..作业区围挡2..材料堆放(五)标识牌二、临时设施（一）施工区1.门卫室2．配电室3．仓库4．卷扬机操作室5．饮水室、吸烟室（二）办公区1.办公室2.医务保健室3.会议室4.现场监控（三）生活区1．宿舍2.食堂和储物间3.活动室4.卫生间5.淋浴间6.洗漱间三、安全防护(一)防护棚1.钢筋、木工作业区防护棚2．搅拌设备防护棚(二)临边防护1．基坑周边防护2.楼层、阳台临边防护3．楼梯临边防护4.竖向洞口防护5.屋面临边防护6.安全通道7.电梯门、井口防护8.水平预留洞口防护9.悬挑式钢平台四、消防设施五、临时用电（一）总配电柜、分配电箱、开关箱1．总配电柜（箱）2．分配电箱3．开关箱（二）总配电柜（箱）、分配电箱、开关箱安装设置六、脚手架(一)扣件式钢管脚手架(二)型钢悬挑式脚手架（三）满堂脚手架（四）满堂支撑架七、基坑支护（一）型钢桩横挡板支护（二）混凝土灌注桩支护（三）土钉墙支护八、起重机械设备（一）塔吊(二)施工升降机（三）物料提升机一、文明施工一般要求：1 施工现场要进行封闭式管理,四周连续设置围档,围挡、安全门应经过设计计算,必须满足强度、刚度、稳定性要求。

设置门卫室,对施工人员实行胸卡式管理,外来人员登记进入。

2 施工现场大门处、道路、作业区、办公区、生活区地面要硬化处理,道路要畅通并能满足运输与消防要求。

各区域地面要设排水沟和集水井,不允许有跑、冒、滴、漏与大面积积水现象。

3 施工区与生活区、办公区应该分开设置并保持安全距离。

4 出入口设制式门和标识，设置车辆清污设施,驶出现场车辆必须进行清污处理。

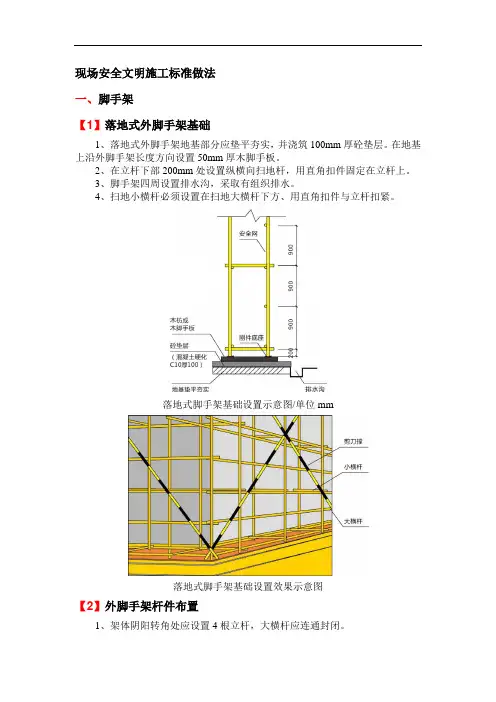

现场安全文明施工标准做法一、脚手架【1】落地式外脚手架基础1、落地式外脚手架地基部分应垫平夯实，并浇筑100mm厚砼垫层。

在地基上沿外脚手架长度方向设置50mm厚木脚手板。

2、在立杆下部200mm处设置纵横向扫地杆，用直角扣件固定在立杆上。

3、脚手架四周设置排水沟，采取有组织排水。

4、扫地小横杆必须设置在扫地大横杆下方、用直角扣件与立杆扣紧。

落地式脚手架基础设置示意图/单位mm落地式脚手架基础设置效果示意图【2】外脚手架杆件布置1、架体阴阳转角处应设置4根立杆，大横杆应连通封闭。

2、内外立杆应对齐设置，每一组立杆必须设置小横杆。

3、立杆除顶层顶部外必须采用对接，大横杆在架体转角处外可以搭接，剪刀撑必须搭接，剪刀撑斜杆与地面倾角宜为45°～60°。

4、剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。

严禁后搭或先拆。

剪刀撑搭设方法示意图/单位mm杆件搭接大样/单位mm【3】外脚手架连墙件的设置1、连墙杆是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字型”、“开口型”两端必须加强设置连墙件。

连墙体的垂直间距离应大于建筑物的层高，并不应大于4m(两步)。

2、连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm。

3、搭设高度超过24m的双排脚手架应采用刚性连墙件与建筑物可靠连接。

4、刚性连墙件两部三跨。

连墙杆示意图1/单位mm连墙杆示意图2/单位mm连墙杆示意图3/单位mm【4】悬挑脚手架1、悬挑脚手架底座必须采用工字钢悬挑形式，工字钢型号和位置应符合施工方案要求。

2、脚手架底部应按规范要求沿纵横方向设置扫地杆，悬挑梁上表面应加焊钢筋以固定立杆，在横杆上方使用木模板进行封闭。

3、悬挑脚手架底部立杆内侧设置200mm高踢脚板。

4、钢丝绳的直径不应小于14mm，预埋吊环其直径不宜小于20mm（或计算确定），预埋吊环应使用HPB235级钢筋制作。

钢丝绳卡不得少于3个。

中铁建工集团有限公司西南分公司
施工现场安全文明施工标准化图册
前 言
为规范施工现场的管理，保障施工现场安全生产、文明施工，公司特组织专业人员根据集团公司《标准化管理手册》和公司相关规范要求，结合公司实际情况编写了《施工现场安全文明施工标准化图册》，要求公司内相关单位严格执行。

此图册共分为总说明、施工现场安全生产标准化、施工现场文明施工标准化三个部分，体现了法律法规、标准规范的最新要求，明确了安全管理的基本要求，统一了施工现场安全生产、文明施工的做法，具有较强的实用性、指导性和操作性，但由于水平有限，如有不妥之处，敬请提出宝贵意见，以便增补完善。

本图册编委会
2012年10月
第一部分 总说明
第二部分 施工现场安全生产标准化
2、边长200~500mm（含500）水平洞口防护
、边长1500mm以上的水平洞口防护
扣件钢管防护棚（正面进料）正面图 扣件钢管防护棚（正面进料）侧面图
扣件钢管防护棚（侧面进料）侧面图
组装式砼泵环保隔音罩
脚手板。

安全文明实施细则一、脚手架（一）落地式钢管脚手架1、落地式钢管脚手架1）进场的脚手架钢管、扣件应保养刷漆。

剪刀撑刷黑黄相间（间距为1m)油漆。

2）多栋工程应设置栋号标志牌, 每隔4步设置刷黑黄相间(间距15cm，高20cm）的木质踢脚板。

2、基础1）脚手架地基应平整夯实。

2）脚手架的立柱不能直接立于地面上,应加设底座或垫板，垫板厚度不小于50mm.3）遇有坑槽时,立杆应下到槽底或在槽上加设底梁。

4）脚手架基础设置不得小于200mm×200mm 的浅排水沟。

5）对搭设在楼面上的脚手架，应对楼面承载力进行验算.3、连墙件4、剪刀撑1）高度在24m 以下落地式脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，中间道剪刀撑之间的净距离不应大于15m。

2）高度在24m 以上落地式脚手架和悬挑式脚手架应在外侧立面沿整个长度和高度上设置连续剪刀撑。

3）一字型、开口型双排脚手架的两端均必须设置横向斜撑.横向斜撑宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。

（二）悬挑式钢管脚手架1、基础1）悬挑式脚手架悬挑梁制作应采用不小于16＃工字钢,与建筑结构连接应采用水平支承于建筑梁板结构上的形式。

2）悬挑梁与建筑物应连接可靠,其节点可采用螺栓联结或焊接,或采用U 型箍固定，固定不少于两道，U 型箍采用16 号圆钢筋，严禁使用螺纹钢筋。

3）悬挑梁端部的钢丝绳不得列为悬挑受力构件且与型钢在同一立面上,钢丝绳与建筑物的拉接点应设在框架梁上，不得设在悬挑结构上.4）悬挑梁与建筑结构的固定方式应经设计计算确定。

5）固端长度应不小于1.5 倍的外挑长度, 末端不小于0.2m.6）悬挑式钢管脚手架首步架纵向水平杆步距不得大于1.5m。

7）底层应兜底封闭严密,架体与建筑物间间隙可用脚手板、模板封闭.8）搭设高度不得大于24m，架体宽度不小于1。

05m.9）预留间隙控制在30~50mm，且使用硬质材料楔紧。

4种脚手架体系安全防护样板图集，看看是不是很标准？1. 落地式扣件钢管脚手架1）脚手架基础脚手架基础必须平整坚实，有排水措施，满足架体支搭要求，保证不沉陷，不积水。

并且其架体必须支搭在底座（托）或通长脚手板上。

2）楼层拉接卸载脚手架必须按楼层与结构拉接牢固，拉接点垂直距离不得超过4米，水平距离不得超过6米。

拉接必须使用钢性材料。

3）剪刀撑脚手架必须设置连续剪刀撑（十字盖）保证整体结构不变形，宽度不得超过7根立杆，斜杆与水平面夹角应为45-60度。

并且连续剪刀撑搭接处钢管必须错开1米，同时用三个卡子固定。

*注：悬挑式脚手架、外挂架、爬架剪刀撑搭设要求与落地式脚手架相同。

4）安全网防护A、外立面立网防护架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。

*注：悬挑式脚手架、外挂架、爬架外立面立网防护做法与落地式脚手架相同。

B、架体内平网防护使用落地式脚手架时，架子内首层必须满挂双层水平安全网，每隔2层满挂一道水平安全网。

同时，架体与结构间也应采取水平安全网防护，所有的安全网必须使用专用绳子绑扎。

* 注：悬挑式脚手架架体内平网防护做法与落地式脚手架相同。

脚手架首层作业面下方平网防护落地式脚手架架体内水平安全网防护脚手架作业面架体与结构之间平网防护5）作业面脚手板防护脚手架施工操作面必须满铺脚手板，离墙面不得大于20厘米，不得有空隙和探头板、飞跳板。

* 注：悬挑式脚手架、外挂架、爬架作业面脚手板防护做法与落地式脚手架相同。

2. 门式脚手架1）脚手架基础脚手架基础必须平整坚实，有排水措施，回填土地面必须分层回填逐层夯实。

同时基础上应先弹出门架立杆位置线，垫2）脚手架与结构连接脚手架必须采用连墙件与建筑物做到可靠连接，并且施工期间不得将连墙件拆除。

3）外立面立网防护架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。

4）每层钢脚手板防护在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板并扣紧挡板防止脚手板脱落和松动。

编号：版次：A脚手架搭设标准化图册2018/3/22发布2018/3/22实施目录1目的 (4)2范围 (4)3编制依据 (4)4详细描述 ................................................................................ 错误!未定义书签。

前言为规范XX施工总承包部安全管理标准，根据国家和上游单位的有关标准和要求，XX 编制了此图册。

图册通过各种渠道，拍摄、收集、整理了多幅现场照片，并集合国家相关规定，精心筛选，现汇编成册，并用正反照片实例加文字简述进行展示说明，以确保内容的标准化实施。

结合现场安全监督检查发现的主要违章和关键问题，做好规范的“翻译”工作通过：化规范为图片，将规范的要求转化标准化图册，施工人员一目了然，无语学习枯燥生涩的程序，很直观的了解什么是正确的，什么是错误的，应该怎么做，严禁怎么做，简单快捷高效，同时标准化图册还可以为现场操作、培训教育、安全监督提供标准。

现场脚手架管理，要严格按图册执行，各方清楚地理解总包部安全管理方面规范化的要求，树立XX建设现场的良好形象，展现各单位的管理水平。

图册为XX安全管理的基本要求，在执行过程中不必拘泥于图册所示的一种形式，我们认可：更高的标准、更严格的要求，更先进的方法。

今后，我们将继续坚持“和谐、高效、创新、成长”的管理理念，结合XX工程管理的实际需要，不断吸取更新的标准及更先进的做法对图册进行修订和完善，希望各执行单位将执行过程中存在的问题及时反馈给我们，以便进一步提高现场管理水平。

本文件编制单位：XXX本文件编制人：本文件审核人：1目的为进一步规XXX施工现场脚手架搭设，建立健全标准化管理机制，XXX在总结吸取XXX 建设方面的先进经验，参考了《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011）等国家相关标准规范的基础上，编写了《脚手架搭设标准化图册》，以便后续福清项目部脚手架搭设工作更规范化、标准化。

楼脚手架工程施工方案编制人：审核人：日期：脚手架施工方案一、搭设1扣件式钢管脚手架的构造要求及技术措施①地基处理：基槽回填土分层夯实,表面用C10混凝硬化,厚度为100mm.四周外脚手架以硬化的回填土作为基础,所有的基础必须平整.基础上、底座下设置垫板,其厚度不小于50mm,布设必须平稳,不得悬空.并在四周距脚手架外立杆50cm处设一浅排水沟.②立杆：脚手架采用双排双立杆,立杆顶端高出结构檐口上皮1.5m.立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接.接头交错布置,两个相邻接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm.③大横杆：大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧；其长度大于3跨、不小6m,同一步大横杆四周要交圈.大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内.相邻接头水平距离不小50cm,各接头距立柱的距离不大于50cm.④小横杆：每一立杆与大横杆相交处即主节点,都必须设置一根小横杆,并采用直角扣件扣紧在杆上,该杆轴线偏离主节点的距离不大于15cm.小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间在等间距设置增设1～2根小横杆,其最大间距不大75cm.小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm,且不大于44cm.上、下层小横杆应在立杆处错开布置,同层的相临小横杆在立柱处相向布置.⑤纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆则用直角扣固定在紧靠纵向扫地杆上方的立柱上.靠边坡的立柱轴线到边坡的距离不小于50cm,并对此立杆采取斜拉加固措施.⑥剪刀撑：本脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置.双立杆部位采用双杆通长剪刀撑,单立杆部位则采用单杆通长剪刀撑.剪刀撑每6步4跨设置一道,斜杆与地面的夹角在45°～60°之间.斜杆相交点处于同一直线上,并沿架高连续布置.剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2～4个扣结点.所有固定点距主节点距离不大于15cm.最下部的斜杆与立杆的连接点距地面的高度控制在30cm内.剪刀撑的杆件连接采用搭接,其搭接长度≥100cm,并用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端的距离≥10cm.横向斜撑搭设在主楼脚手架部位,在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上下连续布置,斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上.除拐角处设横向斜撑外,中间应每隔6跨设置一道.⑦脚手板：脚手板采用松木,厚5cm、宽35～45cm、长度不少于的硬木板.在作业层下部架设一道水平兜网,随作业层上升,同时作业不超过两层.首层满铺一层脚手板,以上每隔六层也要满铺一层脚手板,并设置安全网及防护栏杆.脚手板设置在3根横向水平杆上,并在两端8cm处用直径的镀锌铁丝箍绕2～3圈固定.当脚手板长度小于2m时,可采用两根小横杆,并将板两端与其可靠固定,以防倾翻.脚手板应平铺、满铺、铺稳,接缝中设两根小横杆,各杆距接缝的距离均不大于15cm.靠墙一侧的脚手板离墙的距离不应大于15cm.拐角处两个方向的脚手板应重叠放置,避免出现探头及空挡现象.⑧连墙件：连墙件采用刚性连接,垂直间距为、水平间距为.连墙杆用Ф48×的钢管,它与脚手架、建筑物的连接采用直角扣件.在结构每一外框架柱或构造柱处设一组双杆箍柱式拉杆与框架柱或构造柱拉结.在脚手架的转角处,双向设置上述箍柱式拉杆.在建筑物的首层设置两道连墙件.连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直,并尽量靠近主节点距主节点的距离不大于30cm.连墙杆伸出扣件的距离应大于10cm.底部第一根大横杆就开始布置连墙杆,靠近框架柱的小横杆可直接作连墙杆用.⑨防护设施：脚手架要满挂全封闭式的密目安全网.密目网采用×的规格,用网绳绑扎在大横杆外立杆里侧.作业层网应高于平台,并在作业层下步架处设一道水平兜网.在架内高度处设首层平网,往上每隔5步距设隔层平网,施工层应设随层网.作业层脚手架立杆于及处设有两道防护栏杆,底部侧面设18cm高的挡脚板.二、安全维护1结构临边防护措施在结构四周边线内50cm处设置全封闭式护身栏,使用材料均采用φ48×钢管.其高度不低于、立杆间距不大于、竖向每隔设一道通长大横杆、每隔一根立杆设一道三脚架.沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具.2楼梯间防护措施楼梯的侧边利用脚手架做安全防护,架子立管从梯井内搭设,侧边沿楼梯坡度方向做一道高的护身栏,侧边底部设18cm高的挡脚板.3防雷避电措施采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施.避雷针共设置4根避雷针,避雷针采用φ12镀锌钢筋制作,高度不小于1m,设置在脚手架四角立杆上,并将所有最上层的大横杆全部连通,形成避雷网络.接地线采用40×4的镀锌扁钢,将立杆与整幢建筑物楼层内避雷系统连成一体.接地线的连接应保证接触牢靠,与立杆连接时应用2道螺栓卡箍连接,螺丝加弹簧垫圈以防松动并保证按触面不小于10mm2,并将表面油漆及氧化层清除,露出金属光泽并涂以中性凡士林.接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个,位置不得选在人们经常走到的地方以避免跨步电压的危害,防止接地线遭机械伤害.两者的连接采用焊接,焊接长度应大于2倍的扁钢宽度.焊完后再用接地电阻测试仪测定电阻,要求冲击电阻不大于10Ω.同时应注意检查与其他金属物或埋地电缆之间的安全距离一般不小于3m以免发生击穿事故.三、脚手架的拆除施工工艺拆架程序应遵守由上而下,先搭后拆的原则,即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横阡、大横杆、立杆等一般的拆除顺序为：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆.不准分立面拆架或在上下两步同时进行拆架.做到一步一清、一杆一清.拆立杆时,要先抱住立杆再拆开最后两个扣.拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣.所有连墙杆等必须随脚手架拆除同步下降,严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固.拆除后架体的稳定性不被破坏,如附墙杆被拆除前,应加设临时支撑防止变形,拆除各标准节时,应防止失稳.当脚手架拆至下部最后一根长钢管的高度约时,应先在适当位置搭临时抛撑加固,后拆连墙件.四、钢管脚手架文明施工要求根据脚手架施工的特殊性,结合公司职业健康安全管理手册、程序文件,要求施工时做到如下：1 进人施工现场的人员必须戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟.2 进人施工现场的人员要爱护场内的各种绿化设施和标示牌,不得践踏草坪、损坏花草树木、随意拆除和移动标示牌.3严禁酗酒人员上架作业,施工操作时要求精力集中、禁止开玩笑和打闹.4脚手架搭设人员必须是经考试合格的专业架子工,上岗人员定期体检,体检合格者方可发上岗证,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上脚手架操作.5上架子作业人员上下均应走人行梯道,不准攀爬架子.6护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时,如需拆改时,应由架子工完成,任何人不得任意拆改.7脚手架验收合格后任何人不得擅自拆改,如需做局部拆改时,须经技术部同意后由架子操作.8不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架.9不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上,严禁任意悬挂起重设备.10在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板,以及扣件绑扎扣等所有架子部件.11拆除架子使用电焊气割时,派专职人员做好防火工作,配备料斗,防止火星和切割物溅落.12 脚手架使用时间较长,因此在使用过程中需要进行检查,发现基础下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决.13要保证脚手架体的整体性,不得与塔吊一并拉结,不得截断架体.14施工人员严禁凌空投掷杆件、物料、扣件及其他物品,材料、工具用滑轮和绳索运输,不得乱扔.15使用的工具要放在工具袋内,防止掉落伤人；登高要穿防滑鞋,袖口及裤口要扎紧.16脚手架堆放场做到整洁、摆放合理、专人保管,并建立严格领退料手续.17施工人员做到活完料净脚下清,确保脚手架施工材料不浪费.18运至地面的材料应按指定地点随拆随运,分类堆放,当天拆当天清,拆下的扣件和铁丝要修订集中回收处理.应随时整理、检查,按品种、分规格堆放整齐,妥善保管.19六级以上大风、大雪、大雾、大雨天气停止脚手架作业.在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物.若有则应随时清扫,并要采取防滑措施.五、附脚手架工程搭设使用有关计算1、小横杆受力作为简支梁,大横杆受力为三跨连续梁,二步三跨布置系.2、强度核算将恒载乘以分项系数,活载的标准值乘以分项系数.3、立杆纵距暂定为,横距为,步距为.1允许搭设高度计算：①由h=,b= 查表得：l0=μh=；由φ48×查表得：λ=；由λ=查表得=；A=489mm^2,f=205N/ mm^2②由b=,l=,Qk= m^2 查表得：NG2k= ΣNQik=③由h=,l=, 查表得：gk=将、A、f、NG2k、ΣNQik、gk 其中k= 代入公式○1得：Hs=kAf-+ΣNQik/ ○1=××489××+×/×=81.63m最大允许搭设高度：H= Hs/1+=57.97m脚手架搭设高度H=++=<故脚手架搭设高度符合最大允许搭设高度要求2立杆稳定性计算：按公式 N/A≤kf 进行验算○2①求N值由l=1.5m,h=1.8m 查表得：NG1k=N=n NG1k+ NG2k+ΣNQik 其中n== ○3=×25×++×=②验算立杆稳定性：将K、A、N、f 代入公式○2得：N/A=×1000/×489=mm^2kf=×205= N/mm^2>mm^2故符合要求,安全3 操作平台稳定性计算：①基本结构：主梁为工字钢,次梁为10槽钢,工字钢与楼层梁采用螺栓连接,平台平面尺寸为4500×3000mm,采用两道钢丝绳拉结：②稳定性计算：a、恒荷载○a2根工字钢 14.2kg/m×3m×2=85.2kg○b5根10 10.0 kg/m××5=225kg○c脚手板 400N/㎡×3m×4.5m=5400N○d 钢管φ48 m ××4+3×2+×10= 平台本身的重量 Q k =×10+225×10+5400+×=b 、活动荷载平台最大载重量,则活荷载为系数取Q n =×15000=21000NC 、内力分析计算时,工字钢按简支梁计算,两根钢丝绳作为一支点,另一根计算时忽略,钢丝绳一端固定在平台上两层的主体结构上,每层层高按2.9m 计算.P 1=Q k + Q n /10=tan а=3= а=d 、强度验算○a 主梁验算,见下图P 13mM max =1/4×3P 1×L=3/4××3=·mM max /r x W x =×106/××103=mm 2<215 N/mm 2安全M max ——最大弯矩r x ————截面塑性发展系数W x ——抗弯模量抗剪强度验算：V= P 1=τ=VS/IT w =×103/×5= N/mm 2<215 N/mm 2安全V ——计算截面剪力S ——计算剪应力处以上毛截面对中和轴的面积矩I ——惯性矩T w ——腹板厚度○b 次梁验算,见下图 q=m4.5m横梁荷载：q 1=2250+5400+×+21000/5×=m最大剪力 Q max =1/2 q 1L=1/2××=最大弯矩 M max =1/8 q 1L 2=1/8××=强度验算 M max /r x W x =×106/××103=<215N/mm 2安全○c 钢丝绳验算： R B =5/2 P 1=5/2×=钢丝绳拉力：F 1= R B /sin а==选用6×钢丝绳钢丝绳的破断拉力F=123KNK= F/ F=123/=>k=10 安全14脚手架基本构造,见下图：。
