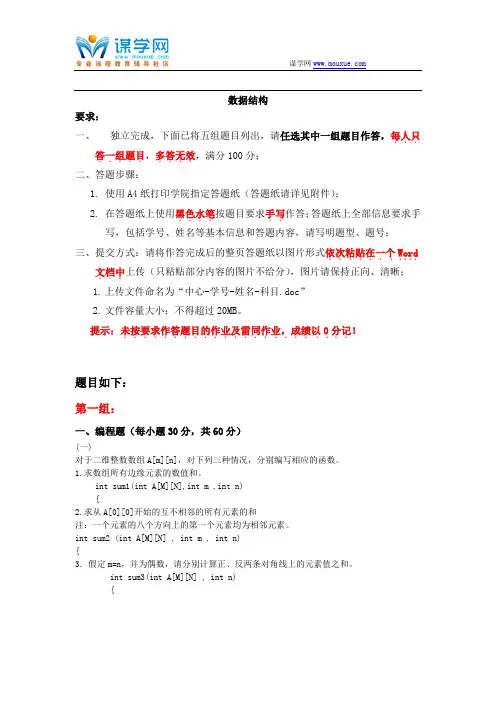

数据结构要求：一、独立完成，下面已将五组题目列出，请任选其中一组题目作答，每人只．．．答．一组题目．．．．，多答无效．．．．，满分100分；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.上传文件命名为“中心-学号-姓名-科目.doc”2.文件容量大小：不得超过20MB。
提示：未按要求作答题目．．．．．．．．的作业．．．．0．分记．．！．．．及雷同作业．．．．．，成绩以题目如下：第一组：一、编程题（每小题30分，共60分）(一)对于二维整数数组A[m][n]，对下列三种情况，分别编写相应的函数。
1.求数组所有边缘元素的数值和。
int sum1(int A[M][N],int m ,int n){2.求从A[0][0]开始的互不相邻的所有元素的和注：一个元素的八个方向上的第一个元素均为相邻元素。
int sum2 (int A[M][N] , int m , int n){3. 假定m=n，并为偶数，请分别计算正、反两条对角线上的元素值之和。
int sum3(int A[M][N] , int n){(二)1. 设计在单链表中删除值相同的多余结点的算法。
2. 设计一个求结点x 在二叉树中的双亲结点算法。
二、解答题（20分）(一) 已知一棵二叉树的先序序列是ABCDEFGHIJK ，中序序列是CDBGFEAHJIK ，请构造出该二叉树。
三、画图题（20分）(一) 已知一棵二叉树的前序遍历的结果是ABECDFGHIJ, 中序遍历的结果是EBCDAFHIGJ,试画出这棵二叉树，并给出这棵二叉树的后序遍历序列。
数字电子技术基础要求：一、独立完成，下面已将五组题目列出，请按照学院平台指定．．的做题组数作答，每人只答一组题目．．．．．．．．，多答无效．．．．，满分100分； 平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识；例如：“做题组数”标为1，代表学生应作答“第一组”试题； 二、答题步骤：1. 使用A4纸打印学院指定答题纸（答题纸请详见附件）；2. 在答题纸上使用黑色水笔．．．．按题目要求手写．．作答；答题纸上全部信息要求手写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；答题页数不要超过2页；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．Word ．．．． 文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰； 1. 完成的作业应另存为保存类型是“．．．．．．．．．Word97．．．．．．-．2003．．．．”．提交; 2. 上传文件命名为“中心-学号-姓名-科目.doc ”; 3. 文件容量大小：不得超过20MB 。
提示：未按要求作答题目的作业及雷同作业，成绩以．．．．．．．．．．．．．．．．．．．．0．分记．．！题目如下： 第一组：一、 ( 本题20分 )逻 辑 电 路 如 图 所 示，试答：（1）写 出 逻 辑 式，（2） 列 出 真 值 表。
二、（本题20分） 化简下列逻辑式：C B AD A B A DC AB CD B A F -----++++=A三、( 本题30分)逻辑电路如图所示，各触发器的初始状态为“0”，已知C 脉冲的波形。
试：（1）写出各个触发器的驱动方程和输出F的逻辑表达式；（2）画出输出Q0，Q1和F的波形图，（3）如果C 脉冲的频率为2000Hz，则输出F的频率是多少？四、( 本题30 分)逻辑电路图及A，B，K 和C脉冲的波形如图所示，试回答以下问题：1、前、后级分别是什么逻辑电路？2、写出J端的逻辑式；3、设Q的初始状态为“0”，对应画出J 和Q的波形。

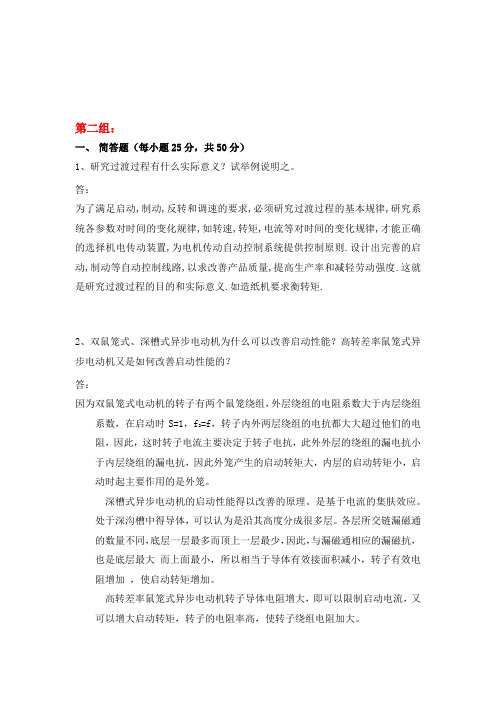

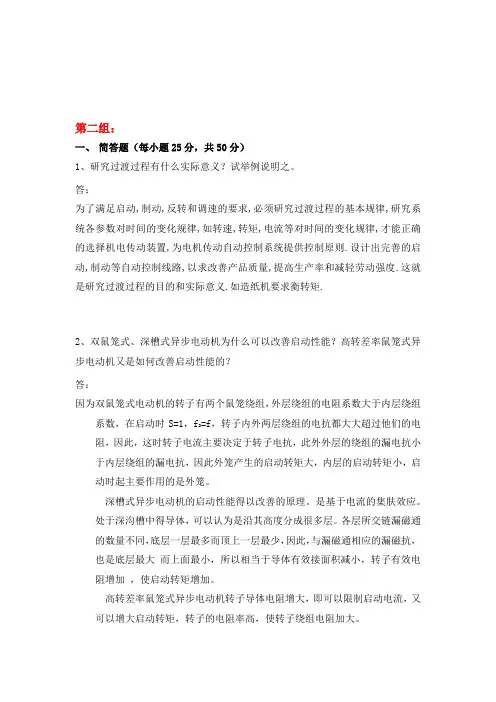

第二组：一、简答题（每小题25分，共50分）1、研究过渡过程有什么实际意义？试举例说明之。
答：为了满足启动,制动,反转和调速的要求,必须研究过渡过程的基本规律,研究系统各参数对时间的变化规律,如转速,转矩,电流等对时间的变化规律,才能正确的选择机电传动装置,为电机传动自动控制系统提供控制原则.设计出完善的启动,制动等自动控制线路,以求改善产品质量,提高生产率和减轻劳动强度.这就是研究过渡过程的目的和实际意义.如造纸机要求衡转矩.2、双鼠笼式、深槽式异步电动机为什么可以改善启动性能？高转差率鼠笼式异步电动机又是如何改善启动性能的？答：因为双鼠笼式电动机的转子有两个鼠笼绕组，外层绕组的电阻系数大于内层绕组系数，在启动时S=1，f=f，转子内外两层绕组的电抗都大大超过他们的电2阻，因此，这时转子电流主要决定于转子电抗，此外外层的绕组的漏电抗小于内层绕组的漏电抗，因此外笼产生的启动转矩大，内层的启动转矩小，启动时起主要作用的是外笼。
深槽式异步电动机的启动性能得以改善的原理。
是基于电流的集肤效应。
处于深沟槽中得导体，可以认为是沿其高度分成很多层。
各层所交链漏磁通的数量不同，底层一层最多而顶上一层最少，因此，与漏磁通相应的漏磁抗，也是底层最大而上面最小，所以相当于导体有效接面积减小，转子有效电阻增加，使启动转矩增加。
高转差率鼠笼式异步电动机转子导体电阻增大，即可以限制启动电流，又可以增大启动转矩，转子的电阻率高，使转子绕组电阻加大。
二、计算题（每小题25分，共50分）1、 某直流闭环调速系统的调速范围是10，额定转速n 0=1000r/min ，开环转速降Δn 0=100 r/min ，如果要求系统的静差率由15%减到5%，则系统开环放大系数如何变化答：由于 Kf K N K D k D s n sn D )1()1(+=-∆=当%15=s 1730)15.01(10015.01000=-⨯⨯=K D 7.413017101=-⨯=-=k f D D k 当%5=s 1910)05.01(10005.01000=-⨯⨯=K D 1811019101=-⨯=-=k f D D k2、一台三相六极电动机，频率为50赫，转子转速为970转/分，其转差率是多少?答：根据公式n1＝60f1/P六极电动机同步转速n1＝1000(转/分)所以转差率S ＝0.03。
![19春[天津大学]《数字逻辑》在线作业二（100分答案）](https://img.taocdn.com/s1/m/e4a1fe34cd7931b765ce0508763231126edb77af.png)

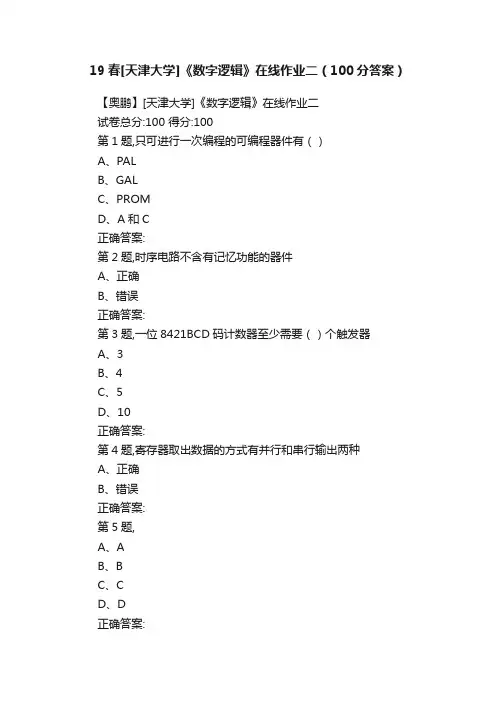

19春[天津大学]《数字逻辑》在线作业二（100分答案）【奥鹏】[天津大学]《数字逻辑》在线作业二试卷总分:100 得分:100第1题,只可进行一次编程的可编程器件有（）A、PALB、GALC、PROMD、A和C正确答案:第2题,时序电路不含有记忆功能的器件A、正确B、错误正确答案:第3题,一位8421BCD码计数器至少需要（）个触发器A、3B、4C、5D、10正确答案:第4题,寄存器取出数据的方式有并行和串行输出两种A、正确B、错误正确答案:第5题,A、AB、BC、CD、D正确答案:第6题,74LS290是同步和异步非二进制计数器A、正确B、错误正确答案:第7题,移位寄存器不但可移位，而且还能对数据进行串并转换A、正确B、错误正确答案:第8题,时序电路不含有记忆功能的器件。
A、正确B、错误正确答案:第9题,欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（）级触发器A、2B、3C、4D、8正确答案:第10题,要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需要（）片A、3B、4C、5D、10正确答案:第11题,双拍工作方式的数码寄存器工作时需清零A、正确B、错误正确答案:第12题,下列逻辑电路中为时序逻辑电路的是（）A、变量译码器B、加法器C、数码寄存器D、数据选择器正确答案:第13题,可重复进行编程的可编程器件有（）A、PALB、ISP-PLDC、PROMD、B和C正确答案:第14题,当时序电路存在无效循环时该电路不能自启动A、正确B、错误正确答案:第15题,N个触发器可以构成能寄存（）位二进制数码的寄存器A、N-1B、NC、N+1D、2N正确答案:第16题,某移位寄存器的时钟脉冲频率为100KHZ，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。
A、10usB、80usC、100usD、800ms正确答案:第17题,寄存器要存放n位二进制数码时，需要2^n个触发器B、错误正确答案:第18题,穆尔型时序逻辑电路的输出是（）A、只与输入有关B、只与电路当前状态有关C、与输入和电路当前状态均有关D、与输入和电路当前状态均无关正确答案:第19题,要构成5进制计数器，至少需要（）个触发器A、0B、1C、2D、3正确答案:第20题,一位8421BCD码计数器至少需要（）个触发器A、3B、4C、5D、10正确答案:第21题,A、AB、BC、CD、D正确答案:第22题,十进制计数器最高位输出的周期是输入CP脉冲周期的10倍A、正确正确答案:第23题,8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A、1B、2C、4D、8正确答案:第24题,某电视机水平-垂直扫描发生器需要一个分频器将31500HZ的脉冲转换为60HZ的脉冲，欲构成此分频器至少需要（）个触发器。

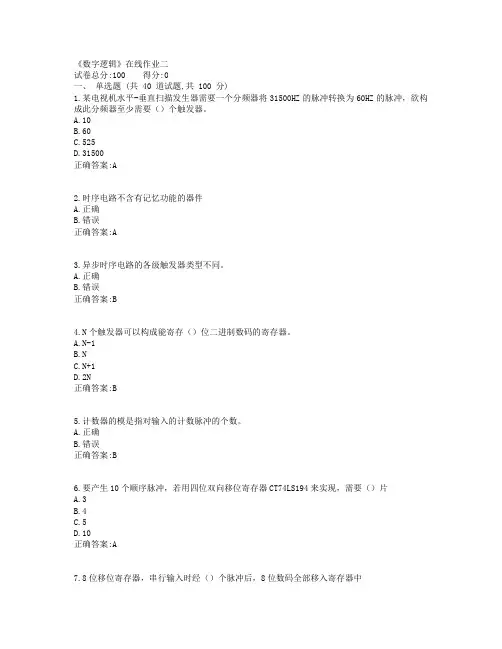

《数字逻辑》在线作业二
试卷总分:100 得分:0
一、单选题 (共 40 道试题,共 100 分)
1.某电视机水平-垂直扫描发生器需要一个分频器将31500HZ的脉冲转换为60HZ的脉冲，欲构成此分频器至少需要（）个触发器。
A.10
B.60
C.525
D.31500
正确答案:A
2.时序电路不含有记忆功能的器件
A.正确
B.错误
正确答案:A
3.异步时序电路的各级触发器类型不同。
A.正确
B.错误
正确答案:B
4.N个触发器可以构成能寄存（）位二进制数码的寄存器。
A.N-1
B.N
C.N+1
D.2N
正确答案:B
5.计数器的模是指对输入的计数脉冲的个数。
A.正确
B.错误
正确答案:B
6.要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需要（）片
A.3
B.4
C.5
D.10
正确答案:A
7.8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中。

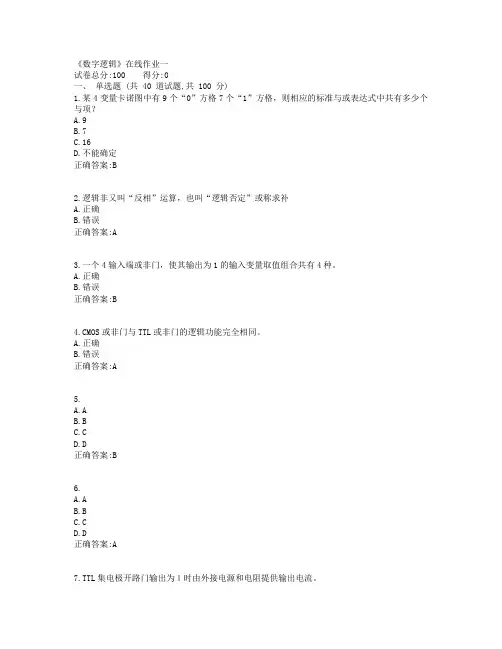

《数字逻辑》在线作业一
试卷总分:100 得分:0
一、单选题 (共 40 道试题,共 100 分)
1.某4变量卡诺图中有9个“0”方格7个“1”方格，则相应的标准与或表达式中共有多少个与项？
A.9
B.7
C.16
D.不能确定
正确答案:B
2.逻辑非又叫“反相”运算，也叫“逻辑否定”或称求补
A.正确
B.错误
正确答案:A
3.一个4输入端或非门，使其输出为1的输入变量取值组合共有4种。
A.正确
B.错误
正确答案:B
4.CMOS或非门与TTL或非门的逻辑功能完全相同。
A.正确
B.错误
正确答案:A
5.
A.A
B.B
C.C
D.D
正确答案:B
6.
A.A
B.B
C.C
D.D
正确答案:A
7.TTL集电极开路门输出为１时由外接电源和电阻提供输出电流。

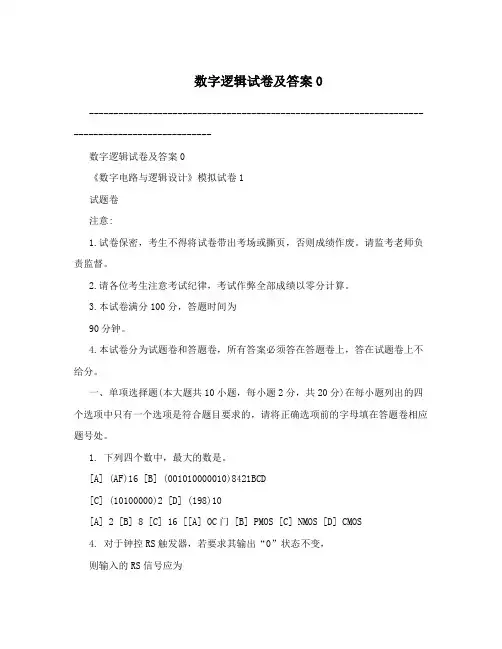

数字逻辑试卷及答案0------------------------------------------------------------------------------------------------数字逻辑试卷及答案0《数字电路与逻辑设计》模拟试卷1试题卷注意:1.试卷保密，考生不得将试卷带出考场或撕页，否则成绩作废。
请监考老师负责监督。
2.请各位考生注意考试纪律，考试作弊全部成绩以零分计算。
3.本试卷满分100分，答题时间为90分钟。
4.本试卷分为试题卷和答题卷，所有答案必须答在答题卷上，答在试题卷上不给分。
一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1. 下列四个数中，最大的数是。
[A] (AF)16 [B] (001010000010)8421BCD[C] (10100000)2 [D] (198)10[A] 2 [B] 8 [C] 16 [[A] OC门 [B] PMOS [C] NMOS [D] CMOS4. 对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X——————————————————————————————————————------------------------------------------------------------------------------------------------5. 以下各电路中，可以产生脉冲定时。
[A] 多谐振荡器 [B] 单稳态触发器[C] 施密特触发器 [D] 石英晶体多谐振荡器[A] 变量译码器 [B] 加法器 [C] 数码寄存器 [D] 数据选择器7. 同步时序电路和异步时序电路比较，其差异在于后者。

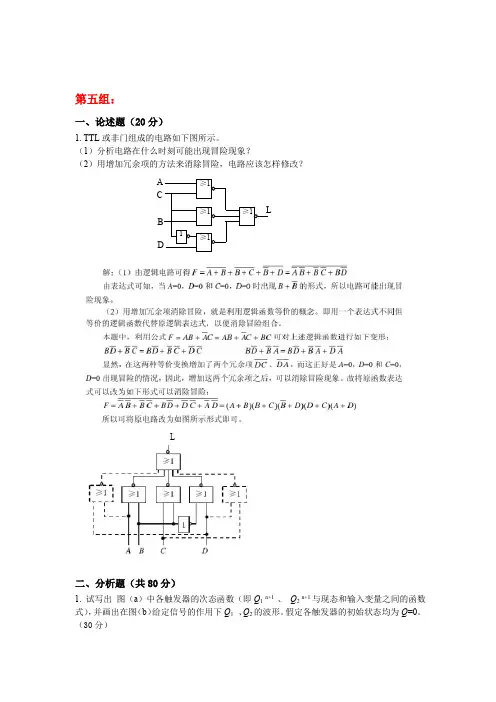

第五组：一、论述题（20分）1. TTL 或非门组成的电路如下图所示。
（1）分析电路在什么时刻可能出现冒险现象？（2）用增加冗余项的方法来消除冒险，电路应该怎样修改？L二、分析题（共80分）1. 试写出 图（a ）中各触发器的次态函数（即Q 1 n+1 、 Q 2 n+1与现态和输入变量之间的函数式），并画出在图（b ）给定信号的作用下Q 1 、Q 2的波形。
假定各触发器的初始状态均为Q =0。
（30分）≥1≥1 ≥1≥1 A C1 BDL1A B CP＞1D C1=1A BQ 1Q 2Q 2(a)BA(b)解：由图可见：Q B A AB Q n n 111)(++=+ B A Q n ⊕=+12B A Q 2Q 12. 图（a ）、（b ）分别示出了触发器和逻辑门构成的脉冲分频电路，CP脉冲如图（c ）所示，设各触发器的初始状态均为0。
（30分）（1）试画出图（a ）中的Q 1、Q 2和F 的波形。
（2）试画出图（b ）中的Q 3、Q 4和Y 的波形。
Y（b ）（c ）CP12（a ）解： （a ）Q Q nn 211=+ Q Q n n 112=+ Q F 1CP ⊕= R 2 = Q 1 低电平有效CPQ 1Q 2F（b ）Q Q Q n n n 4313=+ Q Q Q n n n 4314=+ Q Q Y nn 43=CP 3= CP 上降沿触发 CP 4= CP 下降沿触发CPQ 3Q 4Y3. 电路如下图所示，设各触发器的初始状态均为0。
已知CP 和A 的波形，试分别画出Q 1、Q 2的波形。
（20分）2A 1ACP解：由图可见Q Q n n 111=+Q Q A Q n n n 2112⊕⊕=+ACPQ 1Q 2。

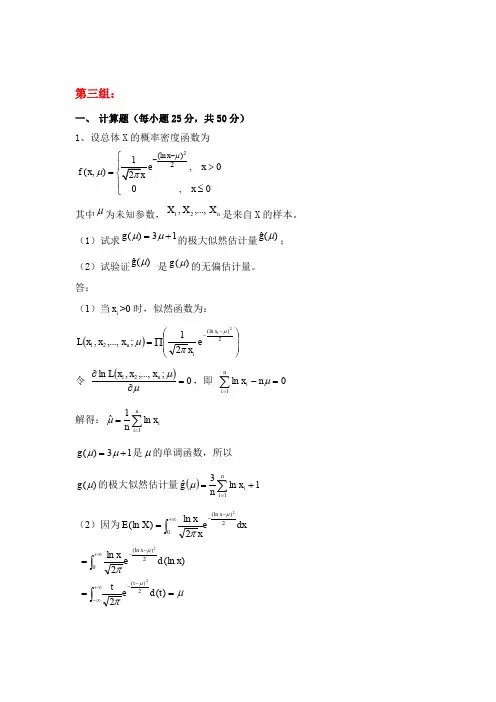

第三组：一、 计算题（每小题25分，共50分）1、设总体X 的概率密度函数为其中为未知参数，是来自X 的样本。
（1）试求的极大似然估计量；（2）试验证 是的无偏估计量。
答：（1）当i x >0时，似然函数为：()⎪⎪⎭⎫ ⎝⎛∏=--2)(ln 21221;,...,,μπμi x i n e x x x x L 令 ()0;,...,,ln 21=∂∂μμn x x x L ，即 0ln 1=-∑=μn x n i i 解得：∑==n i i x n 1ln 1ˆμ 13)(+=μμg 是μ的单调函数，所以)(μg 的极大似然估计量()1ln 3ˆ1+=∑=n i i x n g μ （2）因为dx e x x X E x 2)(ln 022ln )(ln μπ--∞+⎰= μππμμ===--∞+∞---∞+⎰⎰)(2)(ln 2ln 2)(2)(ln 022t d e tx d e x t x2(ln )2,0(,)0,0x x f x x μμ--⎧>=≤⎩μn X X X ,...,,2113)(+=μμg )(g ˆμ)(g ˆμ)(μg)(131)(ln 31)(ln 3))(ˆ(1μμμg X E X E n g E i n i =+=+=+=∑=， 故)(ˆμg是)(μg 的无偏估计量。
2、某商店为解决居民对某种商品的需要，调查了100户住户，得出每月每户平均需要量为10千克，样本方差为9。
若这个商店供应10000户，求最少需要准备多少这种商品，才能以95%的概率满足需要？答：二、 简答题（每小题25分，共50分）1、统计调查的方法有那几种？答： 三种主要调查方式：普查，抽样调查，统计报表。
实际中有时也用到重点调查和典型调查。
2、时期数列与时点数列有哪些不同的特点？答：时期数列的各项指标值具有连续统计的特点，而时点数列的各项指标值不具有连续统计的特点；时 期数列的各项指标值具有可加性的特点；而时点数列的各项指标值不能相加；时期数列的各项指标值的大小与所包括的时期长短有直接关系，而时点数列的各项指标值的大小与所包括的时期长短无直接关系。
