微专题2 日照图的综合判读与绘制剖析

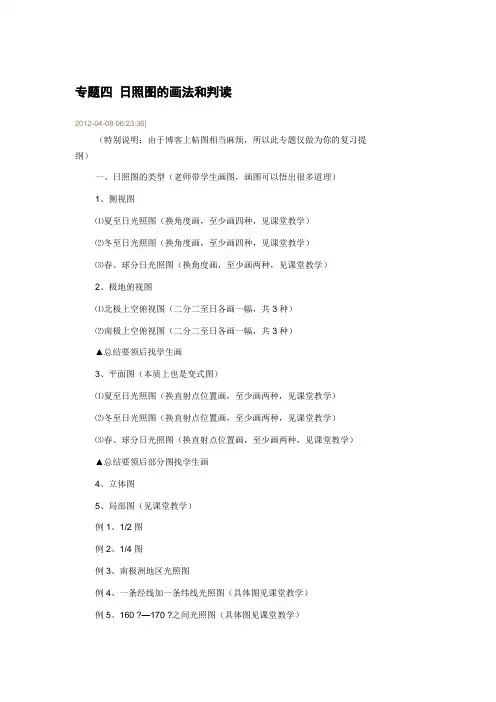

专题四日照图的画法和判读2012-04-08 06:23:36|（特别说明：由于博客上帖图相当麻烦，所以此专题仅做为你的复习提纲）一、日照图的类型（老师带学生画图，画图可以悟出很多道理）1、侧视图⑴夏至日光照图（换角度画，至少画四种，见课堂教学）⑵冬至日光照图（换角度画，至少画四种，见课堂教学）⑶春、球分日光照图（换角度画，至少画两种，见课堂教学）2、极地俯视图⑴北极上空俯视图（二分二至日各画一幅，共3种）⑵南极上空俯视图（二分二至日各画一幅，共3种）▲总结要领后找学生画3、平面图（本质上也是变式图）⑴夏至日光照图（换直射点位置画，至少画两种，见课堂教学）⑵冬至日光照图（换直射点位置画，至少画两种，见课堂教学）⑶春、球分日光照图（换直射点位置画，至少画两种，见课堂教学）▲总结要领后部分图找学生画4、立体图5、局部图（见课堂教学）例1、1/2图例2、1/4图例3、南极洲地区光照图例4、一条经线加一条纬线光照图（具体图见课堂教学）例5、160 ?—170 ?之间光照图（具体图见课堂教学）例6、就一条晨线（具体图见课堂教学）6、变式图例1、（图见课堂教学）例2、（图见课堂教学）7、光照图与日期分布图不能混淆举例说明（见课堂教学）二、光照图的判读1、确定南北极（略）2、确定晨线和昏线（略）3、确定日期和节气⑴北极圈出现极昼或南极圈出现极夜为夏至日⑵北极圈出现极夜或南极圈出现极昼为冬至日⑶晨昏线经过南北极点，或者说晨昏线与经线重合为二分日（具体为春分还是秋分需视其它条件而定）4、确定直射点的经纬度⑴直射点的纬度=90?-极昼或极夜最大范围的纬度⑵直射点的经度：12：00所在的经线5、确定地方时⑴晨线与赤道交点为6：00，昏线与赤道交点为18：00，⑵晨昏线与南北极地区某两条纬线的切点为0：00或12：00，或者说晨昏线的最北点和最南点为0：00或12：00。

具体是0：00还是12：00，需“看图说话”。

如果过切点(或者说经过最南或最北点)的经线是昼弧正中间的经线，则为12：00，如果过切点(或者说经过最南或最北点)的经线是夜弧正中间的经线，则为0：006、确定任意一点日出、日落时刻⑴经过所求点的纬线与晨线交点的时刻即日出时刻，经过所求点的纬线与昏线交点的时刻即日落时刻（▲同一纬线上的点日出、日落时刻相同）⑵昼长或夜长推算例：白天为11个小时，则日出时刻为6：30，日落时刻为5：30（▲上、下午昼等长）7、确定昼长或夜长⑴日出、日落时间推算法（▲上午昼长=12：00-日出时刻，下午昼长=日落-12：00）⑵比例法：昼长=昼弧/15⑶同一纬线上的点昼长或夜长相同8、确定正午太阳高度（▲正午太阳高度是一天中最大的太阳高度）⑴正午太阳高度从直射点向南北两方降低，向外跨多少度，太阳高度就下降多少度⑵在太阳直射点的同一边的两地，其正午太阳高度差等于其纬度差例如：北京和安庆永远在太阳直射点同一边，且纬度相差10?，所以每天安庆正午太阳高度都比北京高10 ?。

日照图判读的技巧分析安徽马鞍山卢大亮日照图主要的构成要素包括：一是点：太阳直射点、晨昏线与纬线相切的某点、晨昏线与赤道的交点等；二是线：经纬线、晨昏线、太阳光线、零点线、国际日期变更线等；三是面：夜半球和昼半球。

日照图有两种主要状态：一是静态图：反映地球某一特定时间世界各地的时间状况；二是动态图：包括由于地球自转而导致的地方时和日期的更替以及由于地球公转而导致的季节更替。

一、日照图上的信息1. 日照图上的时间信息：①地方时和区时：昼半球的中央经线为12时，夜半球的中央经线为24时（或0时）；晨线与赤道的交点为6时，昏线与赤道的交点为18时。

②日期：包括根据国际日期变更线（定线）、0点线或24点线（动线）判断“新的一天”与“旧的一天”，以及夏至、冬至、春分、秋分等特殊日期的判定。

③季节：可以根据太阳直射点的纬度、太阳高度角、昼夜长短情况、地球在公转轨道上的位置等判断该半球的季节。

2. 日照图上的空间信息：某些地理现象既有明显的时间性，又有明显的空间性，所以地理现象是地理时空问题的结合点。

地理时间计算与地理现象的联系，鲜明地体现了地理学科的综合性特征，因此也成为高考时空题中经常涉及的问题。

在高考地理复习中，应该从“时间”和“空间”两个方面把握各种地理现象，才能熟练地进行“时空转换”，真正提高复习效率。

如太阳直射点的南北移动、正午太阳高度角的空间分布与季节变化、昼夜长短的空间分布与季节变化等。

例1. 下图所示范围为昼半球，其中A点（78°N，12°E）位于我国新建的北极科考站黄河站附近，B 点与A点处于同一经线圈上，此时正值北极科考的好季节，读图回答（1）~（2）题：（1）图示时刻北京时间为（）A. 7时12分B. 7时C. 19时12分D. 19时（2）下列关于此时现象的叙述，正确的是（）A. 太阳直射点将向北移B. 为长江流域早稻播种季节C. 地球公转速度变快D. 直布罗陀表层海水向西流解析：（1）本题的情境很简单，是通过日照图来考查具体的地理知识的，但本题没有空间立体图，给出的是平面图，所以我们首先要将立体的图分析出来（如下图）。

日照图判读的技巧分析安徽马鞍山卢大亮日照图主要的构成要素包括：一是点：太阳直射点、晨昏线与纬线相切的某点、晨昏线与赤道的交点等；二是线：经纬线、晨昏线、太阳光线、零点线、国际日期变更线等；三是面：夜半球和昼半球。

日照图有两种主要状态：一是静态图：反映地球某一特定时间世界各地的时间状况；二是动态图：包括由于地球自转而导致的地方时和日期的更替以及由于地球公转而导致的季节更替。

一、日照图上的信息1. 日照图上的时间信息：①地方时和区时：昼半球的中央经线为12时，夜半球的中央经线为24时（或0时）；晨线与赤道的交点为6时，昏线与赤道的交点为18时。

②日期：包括根据国际日期变更线（定线）、0点线或24点线（动线）判断“新的一天”与“旧的一天”，以及夏至、冬至、春分、秋分等特殊日期的判定。

③季节：可以根据太阳直射点的纬度、太阳高度角、昼夜长短情况、地球在公转轨道上的位置等判断该半球的季节。

2. 日照图上的空间信息：某些地理现象既有明显的时间性，又有明显的空间性，所以地理现象是地理时空问题的结合点。

地理时间计算与地理现象的联系，鲜明地体现了地理学科的综合性特征，因此也成为高考时空题中经常涉及的问题。

在高考地理复习中，应该从“时间”和“空间”两个方面把握各种地理现象，才能熟练地进行“时空转换”，真正提高复习效率。

如太阳直射点的南北移动、正午太阳高度角的空间分布与季节变化、昼夜长短的空间分布与季节变化等。

例1. 下图所示范围为昼半球，其中A点（78°N，12°E）位于我国新建的北极科考站黄河站附近，B 点与A点处于同一经线圈上，此时正值北极科考的好季节，读图回答（1）~（2）题：（1）图示时刻北京时间为（）A. 7时12分B. 7时C. 19时12分D. 19时（2）下列关于此时现象的叙述，正确的是（）A. 太阳直射点将向北移B. 为长江流域早稻播种季节C. 地球公转速度变快D. 直布罗陀表层海水向西流解析：（1）本题的情境很简单，是通过日照图来考查具体的地理知识的，但本题没有空间立体图，给出的是平面图，所以我们首先要将立体的图分析出来（如下图）。

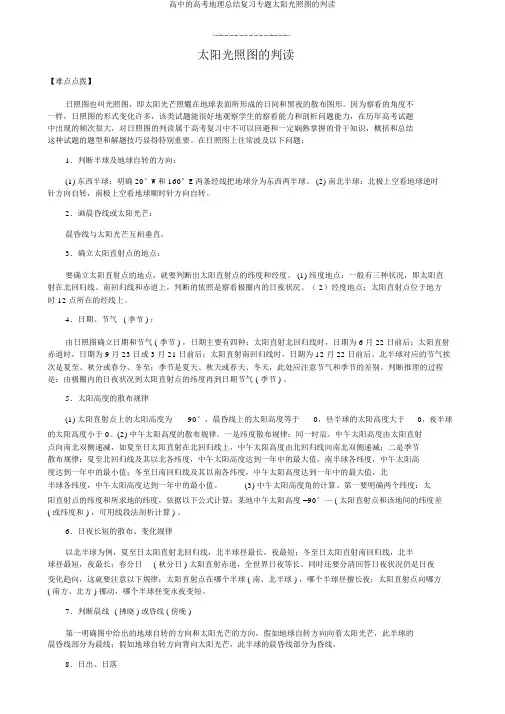

太阳光照图的判读【难点点拨】日照图也叫光照图，即太阳光芒照耀在地球表面所形成的日间和黑夜的散布图形。

因为察看的角度不一样，日照图的形式变化许多，该类试题能很好地观察学生的察看能力和剖析问题能力，在历年高考试题中出现的频次很大，对日照图的判读属于高考复习中不可以回避和一定娴熟掌握的骨干知识，概括和总结这种试题的题型和解题技巧显得特别重要。

在日照图上往常波及以下问题：1．判断半球及地球自转的方向：(1) 东西半球：明确 20°W和 160°E两条经线把地球分为东西两半球。

(2) 南北半球：北极上空看地球逆时针方向自转，南极上空看地球顺时针方向自转。

2．画晨昏线或太阳光芒：晨昏线与太阳光芒互相垂直。

3．确立太阳直射点的地点：要确立太阳直射点的地点，就要判断出太阳直射点的纬度和经度。

(1) 纬度地点：一般有三种状况，即太阳直射在北回归线、南回归线和赤道上，判断的依照是察看极圈内的日夜状况。

（ 2）经度地点：太阳直射点位于地方时 12 点所在的经线上。

4．日期、节气( 季节 ) ：由日照图确立日期和节气 ( 季节 ) ，日期主要有四种：太阳直射北回归线时，日期为 6 月 22 日前后；太阳直射赤道时，日期为 9 月 23 日或 3 月 21 日前后；太阳直射南回归线时，日期为 12 月 22 日前后。

北半球对应的节气挨次是夏至、秋分或春分、冬至；季节是夏天、秋天或春天、冬天，此处应注意节气和季节的差别。

判断推理的过程是：由极圈内的日夜状况到太阳直射点的纬度再到日期节气 ( 季节 ) 。

5．太阳高度的散布规律(1) 太阳直射点上的太阳高度为90°，晨昏线上的太阳高度等于0，昼半球的太阳高度大于0，夜半球的太阳高度小于 0。

(2) 中午太阳高度的散布规律。

一是纬度散布规律：同一时辰，中午太阳高度由太阳直射点向南北双侧递减，如夏至日太阳直射在北回归线上，中午太阳高度由北回归线向南北双侧递减；二是季节散布规律：夏至北回归线及其以北各纬度，中午太阳高度达到一年中的最大值，南半球各纬度，中午太阳高度达到一年中的最小值；冬至日南回归线及其以南各纬度，中午太阳高度达到一年中的最大值，北半球各纬度，中午太阳高度达到一年中的最小值。

日照图的形式及判读要点一、 日照图的基本形式及其变式日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

按投影情况的不同可分为正侧视图、斜侧视图、极地俯视图和矩形投影图。

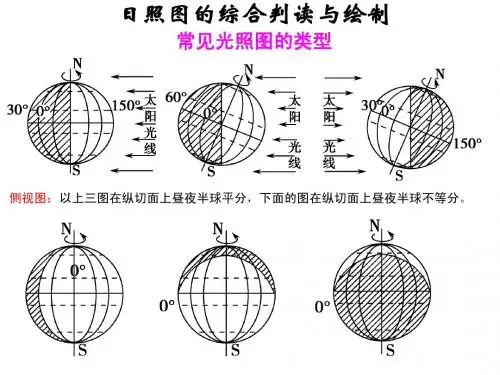

（一） 正侧视图：变换角度的常见形式见图1（①是地轴右倾66°34′时的正侧视图，②是把地轴画成不倾斜时的正侧视图，③是地轴左倾66°34′时的正侧视图）、昼夜范围情况变化的常见形式见图2（①是春、秋分日夜半球的正侧视图，②是春、秋分日昼夜半球不相等时的正侧视图，③是夏至日时显示昼夜半球不相等时的正侧视图）、选取局部的常见形式见图3（①为南北半球以某一经线为轴东西扭转的侧视复合图，②为沿某一经线圈切开南北翻转的侧视复合图。

）斜侧视图也可以看作是介于正侧视图与极地俯视图之间的过渡形式，常见形式见图4（①是北极附近的斜侧视图，②是南极附近的斜侧视图）（二） 极地俯视图的常见及其局部形式见图5（①为以北极为中心的北半球俯视图，②为以南极为中心的南半球局部地区俯视图，③为沿赤道切开南北翻转而成的极点俯视复合图，④为沿某一经线圈切开再扭转而成的极点俯视复合图）（四）矩形图的常见及其局部形式见图6（ ①为夏至日全球矩形日照图，②为冬至日东半球矩形日照图，③为夏至日地球局部地区日照图 ）二、 日照图的判读要点1．判断晨昏线。

晨昏线是昼半球和夜半球的分界线，它始终平分赤道，并总是和太阳光线垂直。

一方面可以根据地球自转方向来区分晨线和昏线。

在该线上找一点，随着地球的自转，若该点从夜半球进入昼半球是晨线，若该点从昼半球进入夜半球是昏线（读者可思考第一部分图中的晨线和昏线）。

在正侧视图上如太阳光线在右侧，则图中显示的是晨线，如太阳光线在左侧，则图中显示的是昏线，其他全球性光照示意图上都既有晨线又有昏线。

另一方面可以利用地方时判断晨线和昏线。

因为赤道全年昼夜等长，所以从地方时看，都是6点日出，18点日落。

若晨昏线与赤道交点的地方时为6点，则为晨线；若为18点，则为昏线。

专题内容：《日照图的判读》【考纲聚焦】1.用事实分别说明地球自转、公转及其产生的地理现象。

2。

日照图考查热点①判断地理坐标；②确定方位；③划分时区、确定日界线、计算地方时、区时；④判断东西半球及南北半球；⑤确定太阳直射点地理坐标，计算某地正午太阳高度角;⑥确定晨线与昏线、昼半球与夜半球、极昼与极夜；⑦计算昼长或夜长；⑧确定日期、节气、季节、五带；⑨确定沿地表水平运动物体的偏向；⑩推断公转速度的快慢状况。

【知识网络】1.日照图类型与要求知识内容学习掌握公转示意图二分二至点的辨别，昼夜长短的变化常规日照图北半球夏至日或南半球冬至日、北半球冬至日或南半球夏至日、南北半球春分日或秋分日三种典型日照图的判读——时间、位置及相关地理现象。

极地日照图变式日照图相关示意图太阳直射点移动、太阳高度变化、影子长短图、太阳光线入窗等示意图的判读。

2. 日照图主要类型（1)地球公转轨道图：在地球公转轨道图中,完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。

（2）公转轨道局部图：结合公转方向和昼夜分布判读。

图中阴影为夜半球,太阳直射在赤道上，之后太阳直射点向南移动，可确定为9月23日左右的光照图。

(3)地球侧视图:一般北极在上，南极在下，赤道为一直线,居中,晨昏线与太阳光线垂直，并平分赤道。

二分日时，晨昏线起止于南北两极点，二至日时，晨昏线起止于与南北极圈相切的两切点，除二分日以外的时间,晨昏线与极地的某两纬线圈(纬度度数相同）相切。

上三图在纵切面上昼夜半球平分,下面的图在纵切面上昼夜半球不等分。

(4)极地俯视图：中心为极点，外圆为赤道，虚线为南北回归线和南北极圈.(5）斜侧(俯）视图：观测点既不在赤道上空，也不在极点上空，观测到的光照情况即为斜侧（俯）视图.(6）矩形投影图:矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长,它与实际图相比有很大的变形,离赤道越远,变形越大。

判读此类图的关键是晨昏线、极昼极夜和赤道上的日出（6点)、日落（18点）时间等。

日照图的综合判读1. 日照图的主要类型及特点（1）侧视平面图经线：相交于极点的弧线（除过圆心的一条）；大圆代表一经线圈纬线：平行的直线；两极点可见晨昏线：过圆心的直线（除二分日）；与经线的夹角等于直射点的纬度；二分日时与某一条经线重合，不一定过圆心；可见到完整的晨线或昏线一般图例：变式图例：(2)俯视平面图 经线：汇集于圆心呈放射状（即半径）纬线：一系列的同心圆；大圆一般为赤道；只见一极点晨昏线：与某一条纬线圈相切的某一条直径的弧线（二分日时和一条直径重合）；可见到晨线和昏线各一半，以与纬线圈的切点为界一般图例：变式图例：（3）立体图经线：相交于极点的弧线（除过圆心的经线为直线）纬线：一组平行的椭圆弧线；只见一极点晨昏线：与一纬线圈（椭圆）相切的一条弧线（二分日与一经线圈重合）；可见到晨线和昏线各一部分，以与纬线圈的切点为界一般图例：变式图例：（4）变形图（矩形图）经线：一组平行的线段（一般为纵线）纬线：一组平行的线段（一般为横线）晨昏线：呈“∨”或“∧”形的两条直线（除二分日与两经线重合互相平行），分别代表晨线和昏线一般图例：变式图例：2.日照图的综合判读（1）南北半球的确定a．通常是上北下南。

b．根据地球的自转方向来判断。

地球逆时针转的为北半球，反之为南半球。

c．根据经度的变化判定。

顺地球的自转方向，东经度数值增大，西经度数值减小。

（2）晨昏线的判读a．自转法（根据地球自转方向判断）。

顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线；反之是晨线。

b．方位法（根据昼、夜半球判断）。

位于昼半球西部边缘与夜半球的分界线为晨线；反之为昏线。

c．时间法。

赤道上地方时为6时的晨昏线为晨线，18时的为昏线。

（3）判定太阳直射点的位置在日照图上平分昼半球的经线的经度为直射点的经度，纬度为与晨昏线相切的纬线的纬度的余角。

（4）判定某地地方时a．晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上地方时为18时。
