hfss仿真实验报告
标题：HFSS仿真实验报告
HFSS（High Frequency Structure Simulator）是一款专业的电磁场仿真软件，广泛应用于微波、射频和毫米波领域。
本文将通过HFSS仿真实验报告，介绍其
在电磁场仿真方面的应用和优势。
首先，HFSS具有强大的建模能力，可以对各种复杂结构进行精确的建模和仿真。
通过HFSS，用户可以快速准确地分析电磁场的分布、波导传输特性和天线辐射特性等。
这为工程师提供了强大的工具，帮助他们在设计阶段快速验证和优化
设计方案。
其次，HFSS具有高度的计算精度和稳定性。
在仿真过程中，HFSS能够准确地
计算电磁场的分布和传输特性，确保仿真结果的准确性和可靠性。
这对于工程
设计和产品研发来说至关重要，可以有效减少实验测试的成本和时间。
此外，HFSS还具有友好的用户界面和丰富的仿真分析功能。
用户可以通过简单直观的操作界面，快速地构建模型、设置仿真参数，并进行仿真分析和结果展示。
同时，HFSS还提供了丰富的仿真分析工具，如S参数分析、模态分析、频率扫描等，满足不同领域的仿真需求。
综上所述，HFSS作为一款专业的电磁场仿真软件，具有强大的建模能力、高度的计算精度和稳定性，以及丰富的仿真分析功能，在微波、射频和毫米波领域
有着广泛的应用前景。
相信随着科技的不断发展，HFSS将在电磁场仿真领域发挥越来越重要的作用。
CST (Computer Simulation Technology) 是一款广泛使用的电磁场仿真软件，它可以用于模拟和分析电磁波的传播、散射、辐射等问题。
Eigenmode 仿真则是CST 中一种特殊的仿真类型，主要用于计算电磁系统的本征模式，如微波谐振腔、光波导等。
下面是一个简单的CST Eigenmode 仿真流程：1.启动CST: 首先打开CST 软件，创建一个新的仿真项目或打开一个已存在的项目。
2.创建模型: 在CST 中，你需要根据实际问题的需求创建一个电磁模型。
这通常涉及到使用绘图工具在3D 空间中绘制出模型的几何形状。
3.设置材料属性: 根据模型中使用的材料，设置其电磁参数（如介电常数和磁导率）。
4.设置仿真参数: 在CST 的仿真设置中，你需要指定Eigenmode仿真类型，并设置其他相关参数，如求解频率、扫描频率范围等。
5.运行仿真: 设置好所有参数后，你可以运行仿真。
Eigenmode 仿真可能需要较长时间来计算本征模式，具体时间取决于模型的复杂性和计算机的性能。
6.查看结果: 仿真完成后，你可以在CST 的后处理模块中查看和导出结果。
Eigenmode 的结果通常会展示各阶本征模式的场分布、频率等。
7.优化和修改: 根据仿真结果，你可能需要对模型或参数进行修改和优化，然后重复上述步骤。
8.导出数据和可视化: 你也可以将仿真结果导出到其他软件中进行进一步的数据分析或可视化。
9.保存和关闭: 在完成仿真和分析后，别忘了保存你的项目。
注意：上述步骤只是一个通用的流程，具体步骤可能会根据你的具体问题和CST版本有所不同。

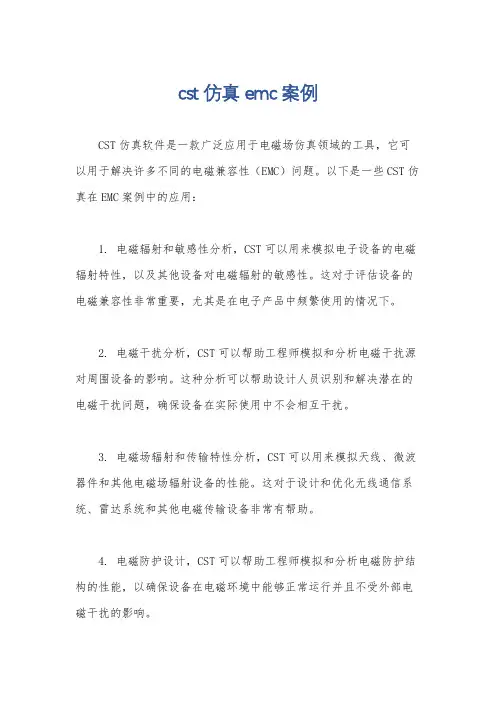

cst仿真emc案例
CST仿真软件是一款广泛应用于电磁场仿真领域的工具，它可以用于解决许多不同的电磁兼容性（EMC）问题。
以下是一些CST仿真在EMC案例中的应用：
1. 电磁辐射和敏感性分析，CST可以用来模拟电子设备的电磁辐射特性，以及其他设备对电磁辐射的敏感性。
这对于评估设备的电磁兼容性非常重要，尤其是在电子产品中频繁使用的情况下。
2. 电磁干扰分析，CST可以帮助工程师模拟和分析电磁干扰源对周围设备的影响。
这种分析可以帮助设计人员识别和解决潜在的电磁干扰问题，确保设备在实际使用中不会相互干扰。
3. 电磁场辐射和传输特性分析，CST可以用来模拟天线、微波器件和其他电磁场辐射设备的性能。
这对于设计和优化无线通信系统、雷达系统和其他电磁传输设备非常有帮助。
4. 电磁防护设计，CST可以帮助工程师模拟和分析电磁防护结构的性能，以确保设备在电磁环境中能够正常运行并且不受外部电磁干扰的影响。
总之，CST仿真软件在EMC案例中的应用非常广泛，可以帮助工程师解决各种与电磁兼容性相关的问题，从而确保设备在现实环境中的可靠性和稳定性。
电磁仿真CST入门教程CST Studio Suite是一种用于电磁仿真的软件套件，能够模拟和分析几乎所有类型的电磁现象，从电磁场到电磁波传输。
它提供了强大的工具和功能，方便用户进行电磁仿真，并在各个领域中快速找到解决方案。
接下来，我们将介绍一个简单的电磁仿真入门教程，帮助您快速上手CST。
第一步是创建一个新的项目。
选择"File -> New -> Project"，然后在弹出的对话框中输入项目的名称和位置。
点击"OK"创建新项目。
在新项目中，可以选择各种不同的分析类型。
在这个入门教程中，我们将选择"Full-wave 3D"分析类型。
接下来，我们需要在分析区域中创建一个模型。
可以通过选择并拖动适当的几何体创建模型。
可以选择平面、立方体、圆柱体等。
也可以通过导入CAD文件创建复杂的模型。
在模型创建完成后，需要定义材料属性。
选择模型，并通过菜单中的"Parameters"选项卡来设置材料属性，比如介电常数、导电性等。
CST Studio Suite提供了一个材料数据库，可以使用现有的材料属性，或者手动定义自定义材料。
接下来，需要设置仿真参数。
可以选择仿真频率、边界条件等。
通过选择模型，并点击菜单中的"Simulation"选项卡来设置仿真参数。
一旦所有的参数都设置好了，就可以开始进行仿真了。
选择模型，并点击菜单中的"Simulation"选项卡，然后选择"Run"来开始仿真过程。
仿真完成后，可以查看结果。
选择模型，并点击菜单中的"Results"选项卡来查看仿真结果。
可以查看电场、磁场、功率等各种结果。
此外，CST还提供了许多高级功能，比如参数化仿真、优化、设计、射频分析等。
这些功能可以进一步拓展您的电磁仿真能力。
总结起来，CST Studio Suite是一款强大的电磁仿真软件，提供了丰富的工具和功能。

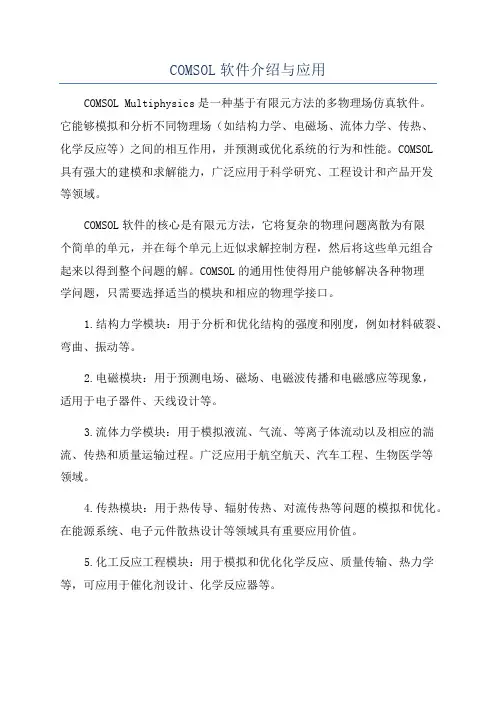

电磁软件介绍及应用电磁软件是一类用于模拟和分析电磁场行为的计算机程序。
它们基于电磁理论和数值计算方法，可以对电磁场的特性进行预测、优化设计和故障诊断。
电磁软件在电力系统、通信系统、雷达、天线设计、电磁兼容性和生物电磁学等领域得到广泛应用。
电磁软件通常可以模拟电磁场的分布、电场强度、磁场强度、电磁波传播特性等，并能提供电磁场所带来的各种物理量和参数。
以下是几种常见的电磁软件及其应用：1. Maxwell（有限元解算器）：Maxwell是ANSYS公司开发的有限元求解器，广泛应用于电磁场建模和分析。
它可以用于电机、变压器、感应加热、感应炉等电磁设备的电磁场分析和设计。
通过Maxwell，可以模拟电磁场分布、磁场力、饱和效应、电磁感应和损耗等。
2. CST Studio Suite：CST Studio Suite是德国CST公司开发的全波电磁场仿真软件，主要用于天线设计、微波电路仿真、高频电磁场分析等。
它基于时域有限差分（FDTD）和时域积分方程（TDA）等数值计算方法，可以模拟电磁波传播、反射、透射、散射等现象。
3. HFSS（高频结构仿真器）：HFSS是美国ANSYS公司开发的高频电磁场仿真软件，广泛应用于微波毫米波电路和天线设计。
它基于有限元方法，可以模拟电磁场传播、天线辐射、高频电路的S参数等，对于频率范围从几百兆赫兹到几太赫兹的高频应用非常适用。
4. FEKO：FEKO是南非公司Altair Engineering开发的电磁场仿真软件，可以用于雷达和天线设计、EMC/EMI分析、电波传播和电磁散射等领域。
FEKO基于复杂射线方法（CRM）和有限元方法（FEM），可以模拟电磁波的传播、散射、辐射和耦合等现象。
5. ADS（先进设计系统）：ADS是美国Keysight Technologies公司开发的一款集成电路设计软件，包括了高频电磁场仿真功能。
它可以用于射频集成电路（RFIC）和微波集成电路（MIC）的设计和仿真，对于高频器件的电磁场分析和性能优化非常有效。
HFSS边界条件激励一、HFSS简介HFSS（High-Frequency Structure Simulator）是一种电磁场仿真软件，用于解决高频、高速电子学设备、天线、微波线和无线通信系统等领域的电磁场问题。
HFSS 通过数值计算的方式求解麦克斯韦方程组，能够准确预测电磁场的分布和特性。
在HFSS中，边界条件和激励是模拟仿真中非常重要的因素。
二、边界条件边界条件是指指定边界的电磁特性，规定了电磁波在边界上的反射、透射和辐射条件。
在HFSS中，常见的边界条件有： 1. 电磁边界条件：将模拟区域以外的空间理解为无穷远，波在该边界上反射为零，即电场和磁场都为零。
2. 绝缘边界条件：将模拟区域以外的空间理解为无穷远，波在该边界上反射为零，即面上的法向电场为零。
3. 对称边界条件：当模拟区域中的结构是对称的，可以通过对称面来减少计算量。
4. 导电边界条件：在封闭结构的外壳上使用导电边界条件，模拟金属外壳的闭合形状。
5. 吸收边界条件：在边界上使用吸收边界条件，将波的能量吸收，模拟开放结构。
6. 辐射边界条件：模拟开放结构，在边界上使用辐射边界条件，将波辐射出去。
三、激励激励是指在仿真模型中引入电磁波的方式，用于激发模型中的电磁场。
在HFSS中，常见的激励方式有： 1. 电流激励：对于导体，可以通过给定电流来激励电磁场的传播。
2. 电压激励：对于射频电路，可以通过给定电压来激励电磁场的传播。
3. 波端口激励：将传输线连接到模拟器中，通过端口激励电磁场的传播。
4. 波导激励：可以通过给定横截面上的电场分布来激励电磁场在波导中的传播。
5. 剂量激励：将目标物作为激励源，模拟电磁场的传播与相互作用。
四、HFSS边界条件设置在HFSS中，通过以下步骤可以设置边界条件： 1. 在模型中选择需要设置边界条件的面或边界。
2. 在属性窗口中选择“边界条件”选项卡，选择需要的边界条件。
3. 根据需要调整边界条件的参数，如吸收系数、反射系数等。
HFSS介质天线边界条件1. 简介HFSS（High Frequency Structure Simulator）是一款电磁场仿真软件，广泛应用于微波、射频和毫米波领域中。
在HFSS中，天线的边界条件对于模拟结果的准确性非常重要。
本文将介绍HFSS中常用的介质天线边界条件，包括PEC（Perfect Electric Conductor）边界、PMC（Perfect Magnetic Conductor）边界和PML （Perfectly Matched Layer）边界。
2. PEC边界PEC边界是最简单也是最常用的一种天线边界条件。
在PEC边界下，电磁波在与表面垂直方向上的电场分量为零，即表面上不存在电荷积累。
这意味着电场不会穿透PEC表面，而是被完全反射。
在HFSS中设置PEC边界非常简单。
只需选择相应的面，并将其属性设置为PEC即可。
使用PEC边界时需要注意以下几点： - PEC表面必须与所模拟的天线相切或平行。
- PEC表面必须足够大以避免反射对模拟结果的影响。
- 当模拟频率很高时，需要使用更精确的网格来确保边界条件的准确性。
3. PMC边界PMC边界是另一种常用的天线边界条件，它在HFSS中可以模拟天线的理想吸收特性。
在PMC边界下，电磁波在与表面垂直方向上的磁场分量为零，即表面上不存在磁荷积累。
这意味着磁场不会穿透PMC表面，而是被完全吸收。
在HFSS中设置PMC边界也非常简单。
只需选择相应的面，并将其属性设置为PMC即可。
使用PMC边界时需要注意以下几点： - PMC表面必须与所模拟的天线相切或平行。
- PMC表面必须足够大以避免反射对模拟结果的影响。
- 当模拟频率很高时，需要使用更精确的网格来确保边界条件的准确性。
4. PML边界PML边界是一种近似于无穷远场吸收条件的天线边界条件。
与PEC和PMC不同，PML并不是一个理想化的条件，而是通过引入特殊材料层来实现近似。
PML层可以有效地吸收入射波，并减小反射和漏射。
simulationx 精解与实例摘要：一、simulationx 简介1.软件背景2.应用领域二、simulationx 精解1.功能模块解析2.技术特点三、simulationx 实例分析1.实例一：电磁场仿真2.实例二：电路仿真3.实例三：热力学仿真四、实战操作技巧与注意事项1.建模技巧2.仿真设置3.结果分析五、simulationx 在工程中的应用1.工业领域2.科研领域六、未来发展趋势与展望1.技术创新2.市场前景正文：一、simulationx 简介simulationx 是一款强大的仿真软件，起源于德国，应用于各个领域，如电磁场、电路、热力学等。
在我国，该软件被广泛应用于工程设计和科研领域，为工程师和研究人员提供了便捷的仿真分析工具。
1.软件背景simulationx 的开发始于20世纪90年代，经过多年的发展，现已成为国际上知名度较高的仿真软件。
其精度和可靠性得到了业界的广泛认可，成为许多工程师和研究人员的首选工具。
2.应用领域simulationx 适用于多种领域，如电气、机械、电子、热力学、流体等。
通过仿真分析，可以帮助工程师提前预测产品性能，优化设计方案，降低研发成本。
二、simulationx 精解1.功能模块解析simulationx 包含多个功能模块，如几何建模、网格划分、物理场仿真、求解器设置等。
这些模块可以帮助用户快速搭建模型，进行各种类型的仿真分析。
2.技术特点simulationx 具有以下技术特点：（1）高精度求解器：采用先进的求解算法，确保仿真结果的准确性。
（2）多种物理场仿真：支持多种物理场的耦合仿真，如电磁场与机械结构的耦合、电路与热场的耦合等。
（3）智能网格技术：自动适应复杂几何模型的网格划分，提高仿真精度。
（4）丰富的后处理功能：便于用户对仿真结果进行分析和可视化。
三、simulationx 实例分析1.实例一：电磁场仿真某电机产品在设计阶段，通过simulationx 进行电磁场仿真，预测电机运行时的磁场分布和电磁力。
Maxwell教程•Maxwell软件概述•Maxwell基础操作•电磁场理论基础•静电场分析目录•静磁场分析•时域电磁场分析•Maxwell高级功能介绍01Maxwell软件概述软件背景与特点强大的电磁场仿真能力多物理场耦合分析A B C D丰富的材料库高效的求解器应用领域与案例电机设计传感器设计电磁兼容性分析科研与教育1 2 3掌握电磁场仿真技术提高工程设计能力增强科研创新能力学习目的与意义02Maxwell基础操作下载Maxwell运行安装程序，按照提示进行安装。
01 02 03如果已经安装了桌面快捷方式，可以直接双击快捷方式启动。
菜单栏工具栏项目浏览器显示当前打开的所有项目和场景。
属性编辑器用于编辑和查看所选对象的属性。
视图窗口用于显示和编辑3D场景。
时间线用于编辑动画和设置关键帧。
材质编辑器用于创建和编辑材质。
灯光设置用于设置场景中的灯光效果。
渲染设置用于配置渲染参数和输出设置。
选择对象移动对象旋转对象缩放对象选择对象后，按住鼠标中键拖动即可缩放对象。
单位设置快捷键设置视图导航在菜单栏中选择“编辑”>“首选项”>“单位”，可以设置场景中的长度、角度和时间单位。
03电磁场理论基础麦克斯韦方程组麦克斯韦方程组的四个方程方程组的物理意义方程组的应用边界条件的定义描述电磁场在两种不同媒质分界面上的行为，包括场的连续性和不连续性。
初始条件的定义描述电磁场在某一时刻的状态，作为求解时间演化问题的出发点。
边界条件与初始条件的应用在求解电磁场问题时，需要同时满足边界条件和初始条件，才能得到正确的解。
边界条件与初始条件030201有限差分法有限元法时域有限差分法矩量法数值计算方法简介04静电场分析静电场问题描述123建立几何模型网格划分边界条件设置030201建模与网格划分材料属性设置选择材料设置材料属性求解与后处理求解设置求解过程后处理05静磁场分析静磁场问题描述010203网格划分是静磁场分析的关键步骤之一，直接影响计算精度和效率。
电磁场仿真软件简介随着电磁场和微波电路领域数值计算方法的发展，在最近几年出现了大量的电磁场和微波电路仿真软件。
在这些软件中，多数软件都属于准3维或称为2.5维电磁仿真软件。
例如，Agilent公司的ADS（Advanced Design System）、AWR公司的Microwave Office、Ansoft公司的Esemble、Serenade和CST公司的CST Design Studio等。
目前，真正意义上的三维电磁场仿真软件只有Ansoft公司的HFSS、CST公司的Mafia、CST Microwave Studio、Zeland公司的Fidelity和IMST GmbH公司的EMPIRE。
从理论上讲，这些软件都能仿真任意三维结构的电磁性能。
其中，HFSS（HFSS是英文高频结构仿真器（High Frequency Structure Simulator）的缩写）是一种最早出现在商业市场的电磁场三维仿真软件。
因此，这一软件在全世界有比较大的用户群体。
由于HFSS进入中国市场较早，所以目前国内的电磁场仿真方面HFSS的使用者众多，特别是在各大通信技术研究单位、公司、高校非常普及。
德国CST公司的MicroWave Studio（微波工作室）是最近几年该公司在Mafia软件基础上推出的三维高频电磁场仿真软件。
它吸收了Mafia软件计算速度快的优点，同时又对软件的人机界面和前、后处理做了根本性的改变。
就目前发行的版本而言，CST 的MWS的前后处理界面及操作界面比HFSS好。
Ansoft也意识到了自己的缺点，在刚刚推出的新版本HFSS（定名为Ansoft HFSS V9.0）中，人机界面及操作都得到了极大的改善。
在这方面完全可以和CST媲美。
在性能方面，两个软件各有所长。
在速度和计算的精度方面CST和ANSOFT成绩相差不多。
值得注意的是，MWS采用的理论基础是FIT（有限积分技术）。
与FDTD（时域有限差分法）类似，它是直接从Maxwell 方程导出解。
因此，MWS可以计算时域解。
对于诸如滤波器，耦合器等主要关心带内参数的问题设计就非常适合；而HFSS采用的理论基础是有限元方法(FEM)，这是一种微分方程法，其解是频域的。
所以，HFSS如果想获得频域的解，它必须通过频域转换到时域。
由于，HFSS是用的是微分方法，所以它对复杂结构的计算具有一定的优势。
另外，在高频微波波段的电磁场仿真方面也应当提及另一个软件：ANSYS 。
ANSYS是一个基于有限元法(FEM)的多功能软件。
该软件可以计算工程力学、材料力学、热力学和电磁场等方面的问题。
它也可以用于高频电磁场分析（应用例如：微波辐射和散射分析、电磁兼容、电磁场干扰仿真等）。
其功能与HFSS和CST MWS类似。
但由于该软件在建模和网格划分过程中需要对该软件的使用规则有详细的了解，因此，对一般的工程技术人员来讲使用该软件有一定困难。
对于高频微波波段通信、天线、器件封装、电磁干扰及光电子设计中涉及的任意形状三维电磁场仿真方面不如HFSS更专业、更理想。
实际上，ANSYS软件的优势并不在电磁场仿真方面，而是结构静力/动力分析、热分析以及流体动力学等。
但是，就其电磁场部分而言，它也能对任意三维结构的电磁特性进行仿真。
虽然，Zeland公司的Fidelity和IMST GmbH公司的EMPIRE也可以仿真三维结构。
但由于这些软件的功能不如前面的软件，所以用户相对较少。
下面列出几个相关软件的名称和主要性能，1.1 几个主要相关类型软件的简介：1.1.1 ADS(Advanced Design System )它是Agilent Technoligyies公司推出的一套电路自动设计软件。
Agilent Technoligyies 公司把已有产品HP MDS(Microwave Design System)和HP EEsof IV(Electronic Engineering Software)两者的精华有机的结合起来，并增加了许多新的功能，构成了功能强大的ADS软件。
ADS软件范围涵盖了小至元器件,大到系统级的设计和分析，主要包括RFIC设计软件、RF电路板设计软件、DSP专业设计软件、通讯系统设计软件以及微波电路设计软件。
ADS软件仿真手段丰富多样，可实现包括时域和频域、数字与模拟、线性与非线性、噪声等多种仿真分析手段，并可对设计结果进行成品率分析与优化，从而大大提高了复杂电路的设计效率，是非常优秀的微波电路、系统信号链路的设计工具。
不但其仿真性能优越,而且提供了功能强大的数据后处理能力。
这对我们进行复杂、特殊电路的仿真、数据后处理及显示提供了可能。
该软件切实考虑到工程实际中各种参数对系统的影响，对要求分析手段多样，运算量大的仿真分析，尤其适用。
ADS软件可应用于整个现代通信系统及其子系统，能对通信系统进行快速、便捷、有效的设计和仿真。
这是以往任何自动设计软件都不能够的。
所以，ADS已被广大电子工程技术人员接受，应用也愈加广泛。
主要应用：ADS功能非常强大，对整个现代通信系统及其子系统的设计和仿真提供支持。
主要应用有以下几个主要方面：1.射频和微波电路的设计（包括RFIC、RF Board）。
2.DSP设计3.通信系统的设计4.向量仿真每个设计本身又包括以下几个内容：●绘制原理图●系统仿真●布局图● Pspice原理图1.1.2. CST Microwave studioCST MICROWAVE STUDIO是CST公司为快速、精确仿真电磁场高频问题而专门开发的EDA工具，是基于PC机Windows环境下的仿真软件。
其主要应用领域有：移动通信、无线设计、信号完整性和电磁兼容(EMC)等。
具体应用包括：偶合器、滤波器、平面结构电路、联结器、IC封装、各种类型天线、微波元器件、蓝牙技术和电磁兼容/干扰等。
MWS提供三个解算器，四种求解方式。
它们是时域解算器、频域解算器和本征模解算器。
四种求解方式分别为传输问题的频域解、时域解、模式分析解和谐振问题的本征模解。
同时也提供各种有效的CAD输入选项和SPICE参数的提取。
另外，CST MWS通过调用CST DESIGN STUDIO™而内含一个巨大的设计环境库，CST DESIGN STUDIO™本身也提供外部仿真器的联结。
应用：各种天线、连接器、谐振腔、蜂窝电话、同轴连接器、偶合滤波器、共面结构、串扰问题、介质滤波器、双工器、高速数字设备、喇叭天线、IC封装、互联器、微带滤波器、带状线结构、微波加热、微波等离子源、多芯连接器、毫米波集成电路、多层结构、多路复用器、光学组件、微带天线、平面结构、功分器、偏光器、雷达/雷达截面(RCS)、SAR计算/解剖设备、传感器、屏蔽问题、开槽天线、芯片系统、时域反射计(TDR) 、波导结构、无线设备……1.1.3. Microwave OfficeMicrowave Office软件为微波平面电路设计提供了最完整, 最快速和最精确的解答。
它是通过两个模拟器来对微波平面电路进行模拟和仿真的。
对于由集总元件构成的电路, 用电路的方法来处理较为简便。
该软件设有一个叫“VoltaireXL”的模拟器来处理集总元件构成的微波平面电路问题。
而对于由具体的微带几何图形构成的分布参数微波平面电路则采用场的方法较为有效, 该软件采用的是一个叫“EMSight”的模拟器来处理任何多层平面结构的三维电磁场的问题。
由于这里意在着重于电磁场分析，所以仅涉及“EMSight”模拟器。
下面是它的具体功能：“EMSight”模拟器是一个完整的三维电磁场模拟程序包, 它可用于平面高频电路和天线结构的分析。
模拟器分析的电路都安装在一个矩形的金属包装盒内, 对于电路的层数和端口数并没有限制。
它还具有显示微波平面电路内金属上电流和空间电场力线的能力。
“EMSight”模拟器可以对微波平面电路进行许多种类的计算, (在该软件中称计算为测量)。
除了可以计算电路的阻抗参量,导纳参量,散射参量,传输参量, 混合参量之外, 对于线性电路,它能计算辅助稳定因子,输入电容,群延迟, 偶/奇模传输常数/阻抗/导纳, 电压驻波比, 端口输入阻抗/导纳, 增益等。
具有计算各种线/圆极化微带天线的电场方向图和功率方向图的能力, 在计算天线时矩形的金属包装盒边界可以改变, 顶部和底部可以改为自由空间阻抗,而侧壁可以拉远。
在“EMSight”模拟器内也设有一个元件库, 其特点是列入了大量的微带元件的资料如各种弯头, 开路线, 短截线, 耦合器, 阶梯, T形接头等。
还包括了许多传输线的资料。
1.1.4. ANSYSANSYS是一种广泛的商业套装工程分析软件。
该软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。
前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型；分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力；后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。
软件提供了100种以上的单元类型，用来模拟工程中的各种结构和材料。
这里还是着重介绍电磁场方面。
在该软件的电磁场部分，它主要设计以下几个方面：2D、3D及轴对称静磁场分析及轴对称时变磁场交流磁场分析。
静电场、AC电场分析，电路分析：包括电阻、电容、电感等。
电路、磁场耦合分析。
电磁兼容分析。
高频电磁场分析。
计算洛伦磁力和焦耳热/力。
主要应用于：螺线管、调节器、发电机、变换器、磁体、加速器、天线辐射、等离子体装置、磁悬浮装置磁成像系统、电解槽及无损检测装置等。
1.1.5. Ansoft SerenadeAnsoft Serenade 设计环境为现代的射频以及微波设计者们提供了一个强大的电路、系统和电磁仿真的工具。
简易的使用环境允许使用者们在仿真器和其他的工具（如文字处理器）最大程度的产生数据资料的转移。
简单的说，它主要包括Harmonica 电路仿真和 Symphony系统仿真部分。
Symphony 可以在Serenade 文件夹（一种计算机标原理图获取、布局、和仿真环境）下面运行。
它是一个可以仿真有射频、微波和数字部分组成的通信系统的软件工具。
Symphony 添加了针对外围环境的高效的模拟、数字混合方式（模拟和数字）和系统分析能力。
使用者能够很快的构建一个系统通包括大量元件的库里的射频部分的模拟和数字信号处理。
