基于有限元的电磁场仿真与数值计算介绍

电磁场数值模拟方法研究与应用随着计算机技术和数值模拟方法的不断发展，电磁场数值模拟也越来越成为现代电磁学研究和应用领域中不可或缺的手段。

电磁场数值模拟是通过数学方法和计算机计算，模拟电磁场在空间中的分布、演变和作用规律，从而为电磁场的分析、设计、控制和优化提供基础和依据。

一、电磁场数值模拟方法1. 有限元法有限元法（Finite Element Method，FEM）是一种广泛应用于电磁学领域的数值模拟方法。

该方法将电磁问题离散化为一系列局部问题，在每个局部问题中，通过解决一个代表导体和介质的区域内所能发生的任何电磁过程的方程，来确定局部场分布。

最后，通过组合这些局部场，来得到整个电磁场分布。

有限元法是一种适应性强的方法，能够处理任意复杂的几何形状和材料特性，广泛应用于电动机、变压器、电力电子器件等领域的设计和分析。

2. 有限差分法有限差分法（Finite Difference Method, FDM）是一种将区域划分为网格，通过对每个网格内的方程进行差分，建立离散的求解方程组来模拟整个电磁场分布的方法。

该方法简单易行，特别适用于规则区域的情况，如平面波导、电磁谐振腔等的分析和设计。

3. 时域有限差分法时域有限差分法（Finite Difference Time Domain, FDTD）是一种基于时域求解Maxwell方程的数值模拟方法。

该方法将Maxwell方程组离散化、网格化后，采用差分法对时间和空间进行离散，通过迭代求解来计算电磁场在时域的分布变化。

FDTD方法具有模拟宽带高频信号、自然分析非线性、高精度等优点，在雷达、无线通信等领域有广泛应用。

二、电磁场数值模拟应用1. 电子设备设计电磁场数值模拟可用于电子设备的设计和优化。

例如，可以使用有限元法和时域有限差分法来对电子器件进行仿真模拟，分析其电磁场分布、电场强度等参数，以优化电路传输、EMC抗干扰等性能。

2. 电磁兼容性分析电磁兼容性（Electromagnetic Compatibility，EMC）是评估电子设备互相之间及其周围电子环境中的电磁干扰程度的一种能力。

maxwell电机仿真实例Maxwell电机仿真是一种通过计算机模拟电机运行过程的技术，可以帮助工程师和设计师更好地了解电机的性能和特性。

在本文中，我们将介绍Maxwell电机仿真的基本原理和方法，并通过一个实例来演示如何使用Maxwell软件进行电机仿真。

1. Maxwell电机仿真的基本原理Maxwell电机仿真是基于有限元分析的电磁场仿真技术，通过数值计算的方法来模拟电机内部的电磁场分布、磁通密度、电流密度等参数，从而预测电机的性能和特性。

在Maxwell电机仿真中，会考虑电机的几何结构、材料特性、电流载荷等因素，并通过建立数学模型来描述电机的运行过程。

2. Maxwell电机仿真的方法Maxwell电机仿真主要有以下几种方法：（1）建立电机模型：首先需要对电机的几何结构进行建模，包括定子、转子、绕组等部分，然后确定电机的材料特性、电流载荷等参数。

（2）求解电磁场分布：利用有限元分析方法，求解电机内部的电磁场分布，可以得到磁通密度、电流密度等参数。

（3）计算电机性能：根据电磁场分布，计算电机的特性参数，包括转矩、功率、效率等。

（4）优化设计：通过改变电机的结构、材料、绕组等参数，来优化电机的性能和特性。

3. Maxwell电机仿真的实例为了更好地演示Maxwell电机仿真的方法和应用，我们选取了一个简单的交流电机作为实例，通过Maxwell软件对其进行仿真分析。

3.1交流电机的建模首先需要对交流电机的几何结构进行建模，包括定子、转子、绕组等部分。

在Maxwell软件中，可以通过CAD工具来绘制电机的几何结构，然后指定材料特性、绕组参数等。

3.2电磁场分布的求解在建立好电机模型后，利用Maxwell软件进行电磁场分布的求解。

通过有限元分析方法，可以得到电机内部的磁通密度、电流密度等参数，从而了解电机的工作状态。

3.3电机性能的计算根据电磁场分布，可以计算电机的性能参数，包括转矩、功率、效率等。

电磁场数值计算引言：电磁场是电荷和电流产生的物理现象，它在现代科技和工程中起着至关重要的作用。

对电磁场的数值计算是研究和应用电磁学的基础。

本文将介绍电磁场数值计算的原理和方法，并探讨其在实际问题中的应用。

一、电磁场的数值计算方法：电磁场的数值计算可以通过求解麦克斯韦方程组来实现，这是描述电磁场的基本方程。

麦克斯韦方程组包括四个方程，分别是电场的高斯定律、磁场的高斯定律、法拉第电磁感应定律和安培环路定律。

通过数值方法求解这些方程，可以得到电磁场在空间中的分布情况。

1. 有限差分法：有限差分法是一种常用的数值计算方法，通过将空间离散化为有限个点，时间离散化为有限个步骤，将偏微分方程转化为差分方程进行求解。

在电磁场计算中，可以将空间划分为网格，通过有限差分法计算电场和磁场在网格节点上的数值。

2. 有限元法：有限元法是一种广泛应用于工程领域的数值计算方法，它通过将计算域划分为许多小的有限元，将偏微分方程转化为代数方程组进行求解。

在电磁场计算中，可以将计算域划分为三角形或四边形网格，通过有限元法计算电场和磁场在每个有限元上的数值。

3. 边界元法：边界元法是一种适用于边界值问题的数值计算方法，它将偏微分方程转化为积分方程进行求解。

在电磁场计算中，可以通过边界元法计算电场和磁场在边界上的数值，然后利用边界条件求解整个计算域内的电磁场分布。

二、电磁场数值计算的应用：电磁场数值计算在科学研究和工程应用中具有广泛的应用价值，以下是一些常见的应用领域：1. 电磁场仿真：电磁场数值计算可以用于电磁场仿真，模拟和预测电磁场在不同结构和材料中的分布情况。

例如，可以通过数值计算预测电磁波在天线中的传播情况，从而优化天线设计和布局。

2. 电磁场辐射：电磁场数值计算可以用于估计电磁场辐射对人体和环境的影响。

例如，可以通过数值计算评估电磁辐射对人体健康的潜在风险，从而制定相应的防护措施。

3. 电磁场感应：电磁场数值计算可以用于分析电磁感应现象，研究电磁场对电路和设备的影响。

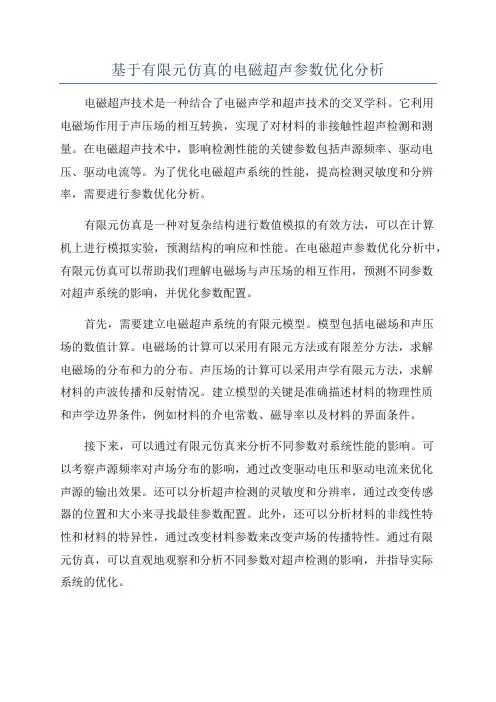

基于有限元仿真的电磁超声参数优化分析电磁超声技术是一种结合了电磁声学和超声技术的交叉学科。

它利用电磁场作用于声压场的相互转换，实现了对材料的非接触性超声检测和测量。

在电磁超声技术中，影响检测性能的关键参数包括声源频率、驱动电压、驱动电流等。

为了优化电磁超声系统的性能，提高检测灵敏度和分辨率，需要进行参数优化分析。

有限元仿真是一种对复杂结构进行数值模拟的有效方法，可以在计算机上进行模拟实验，预测结构的响应和性能。

在电磁超声参数优化分析中，有限元仿真可以帮助我们理解电磁场与声压场的相互作用，预测不同参数对超声系统的影响，并优化参数配置。

首先，需要建立电磁超声系统的有限元模型。

模型包括电磁场和声压场的数值计算。

电磁场的计算可以采用有限元方法或有限差分方法，求解电磁场的分布和力的分布。

声压场的计算可以采用声学有限元方法，求解材料的声波传播和反射情况。

建立模型的关键是准确描述材料的物理性质和声学边界条件，例如材料的介电常数、磁导率以及材料的界面条件。

接下来，可以通过有限元仿真来分析不同参数对系统性能的影响。

可以考察声源频率对声场分布的影响，通过改变驱动电压和驱动电流来优化声源的输出效果。

还可以分析超声检测的灵敏度和分辨率，通过改变传感器的位置和大小来寻找最佳参数配置。

此外，还可以分析材料的非线性特性和材料的特异性，通过改变材料参数来改变声场的传播特性。

通过有限元仿真，可以直观地观察和分析不同参数对超声检测的影响，并指导实际系统的优化。

最后，根据有限元仿真的分析结果，可以对电磁超声系统进行参数优化。

根据分析结果，可以选择合适的声源频率、驱动电压和驱动电流，以实现最佳的超声检测性能。

参数优化分析可以通过试验验证，进一步验证有限元仿真的准确性和可靠性。

总之，基于有限元仿真的电磁超声参数优化分析是一种有效的方法，可以帮助我们理解电磁超声系统的工作原理，探索影响系统性能的关键参数，并指导实际系统的优化。

通过此方法，可以提高电磁超声系统的检测灵敏度和分辨率，提高超声检测的准确性和可靠性。

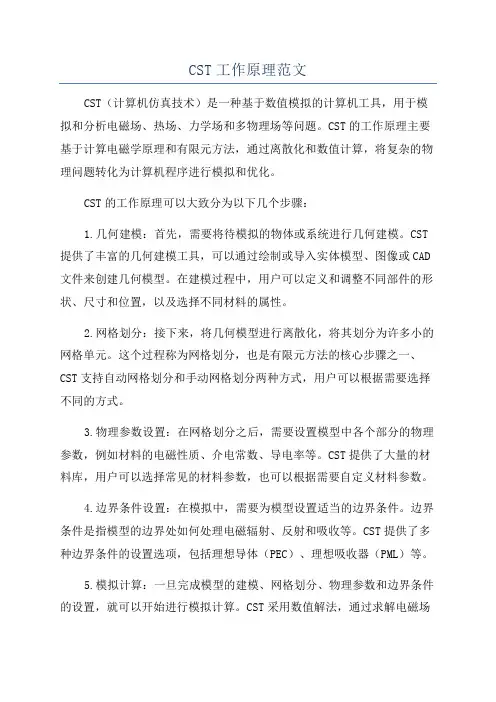

CST工作原理范文CST（计算机仿真技术）是一种基于数值模拟的计算机工具，用于模拟和分析电磁场、热场、力学场和多物理场等问题。

CST的工作原理主要基于计算电磁学原理和有限元方法，通过离散化和数值计算，将复杂的物理问题转化为计算机程序进行模拟和优化。

CST的工作原理可以大致分为以下几个步骤：1.几何建模：首先，需要将待模拟的物体或系统进行几何建模。

CST 提供了丰富的几何建模工具，可以通过绘制或导入实体模型、图像或CAD 文件来创建几何模型。

在建模过程中，用户可以定义和调整不同部件的形状、尺寸和位置，以及选择不同材料的属性。

2.网格划分：接下来，将几何模型进行离散化，将其划分为许多小的网格单元。

这个过程称为网格划分，也是有限元方法的核心步骤之一、CST支持自动网格划分和手动网格划分两种方式，用户可以根据需要选择不同的方式。

3.物理参数设置：在网格划分之后，需要设置模型中各个部分的物理参数，例如材料的电磁性质、介电常数、导电率等。

CST提供了大量的材料库，用户可以选择常见的材料参数，也可以根据需要自定义材料参数。

4.边界条件设置：在模拟中，需要为模型设置适当的边界条件。

边界条件是指模型的边界处如何处理电磁辐射、反射和吸收等。

CST提供了多种边界条件的设置选项，包括理想导体（PEC）、理想吸收器（PML）等。

5.模拟计算：一旦完成模型的建模、网格划分、物理参数和边界条件的设置，就可以开始进行模拟计算。

CST采用数值解法，通过求解电磁场方程或其他相关方程组，得到系统的电磁场分布、功率分布、辐射方向性等物理参数。

6.结果分析：在模拟计算完成后，可以通过CST提供的结果分析功能对模拟结果进行后处理和分析。

CST可以生成各种图表和图像，用于可视化模拟结果，例如电磁场分布图、功率传输曲线、阻抗匹配图等。

7.优化设计：基于模拟结果，可以对模型的几何形状、材料参数等进行优化设计。

CST提供了设计优化工具，可以根据设计目标和限制条件，自动最优化的设计方案，提高模型的性能和效率。

电磁场计算中的有限元方法教程引言电磁场计算是电磁学领域中重要的研究内容之一，广泛应用于电气工程、通信工程、电子技术等领域。

而有限元方法（Finite Element Method，简称FEM）是一种常用的数值计算技术，可以解决电磁场计算中的复杂问题。

本文将介绍有限元方法在电磁场计算中的基本原理、步骤和应用。

一、有限元方法简介有限元方法是一种通过将待求解区域划分成有限数量的小单元，利用单元上的近似函数构造整个区域上的解的数值计算方法。

有限元方法的基本思想是在每个小单元内近似解以建立一个代数方程组，通过将这些方程组联立得到整个区域上的解。

有限元方法具有处理复杂几何形状、边界条件变化和非线性问题的优势，因此被广泛应用于工程和科学计算中。

二、电磁场方程建立在电磁场计算中，关键是建立合适的电磁场方程。

常见的电磁场方程包括静电场方程、恒定磁场方程、麦克斯韦方程等。

根据具体情况选择适用的方程，并根据材料的性质和边界条件确定相应的方程形式。

三、有限元网格划分有限元方法需要将计算区域划分为有限数量的小单元。

在电磁场计算中，通常采用三角形或四边形单元来进行划分，这取决于计算区域的几何形状和分辨率要求。

划分过程需要考虑电场变化的特点和计算精度的需求，合理划分网格对精确计算电磁场起着重要的作用。

四、有限元方程的建立有限元网格划分完成后，需要建立相应的有限元方程组。

以求解静电场问题为例，我们可以利用能量最小原理、偏微分方程等方法建立有限元方程组。

有限元方程组的建立需要考虑电场的连续性、边界条件和材料特性等。

五、有限元方程求解有限元方程组的求解是求解电磁场分布的核心任务。

根据具体的方程形式和计算区域的几何形状，可以采用直接法、迭代法、近似法等方法来求解方程。

在电磁场计算中，常用的求解算法包括高斯消元法、迭代法、有限元法和有限差分法等。

六、计算结果的后处理在得到有限元方法计算的电磁场分布结果后，需要进行相应的后处理，进行数据分析和可视化。

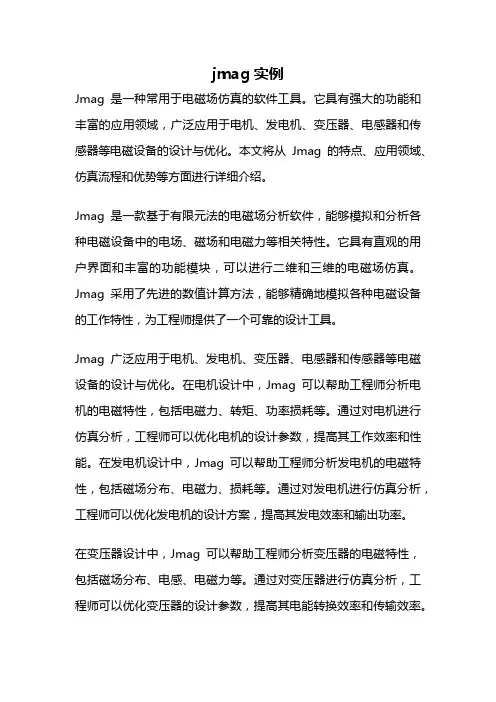

jmag实例Jmag是一种常用于电磁场仿真的软件工具。

它具有强大的功能和丰富的应用领域，广泛应用于电机、发电机、变压器、电感器和传感器等电磁设备的设计与优化。

本文将从Jmag的特点、应用领域、仿真流程和优势等方面进行详细介绍。

Jmag是一款基于有限元法的电磁场分析软件，能够模拟和分析各种电磁设备中的电场、磁场和电磁力等相关特性。

它具有直观的用户界面和丰富的功能模块，可以进行二维和三维的电磁场仿真。

Jmag采用了先进的数值计算方法，能够精确地模拟各种电磁设备的工作特性，为工程师提供了一个可靠的设计工具。

Jmag广泛应用于电机、发电机、变压器、电感器和传感器等电磁设备的设计与优化。

在电机设计中，Jmag可以帮助工程师分析电机的电磁特性，包括电磁力、转矩、功率损耗等。

通过对电机进行仿真分析，工程师可以优化电机的设计参数，提高其工作效率和性能。

在发电机设计中，Jmag可以帮助工程师分析发电机的电磁特性，包括磁场分布、电磁力、损耗等。

通过对发电机进行仿真分析，工程师可以优化发电机的设计方案，提高其发电效率和输出功率。

在变压器设计中，Jmag可以帮助工程师分析变压器的电磁特性，包括磁场分布、电感、电磁力等。

通过对变压器进行仿真分析，工程师可以优化变压器的设计参数，提高其电能转换效率和传输效率。

在电感器和传感器设计中，Jmag可以帮助工程师分析电感器和传感器的电磁特性，包括感应电流、感应电压、灵敏度等。

通过对电感器和传感器进行仿真分析，工程师可以优化其设计方案，提高其灵敏度和响应速度。

Jmag的仿真流程相对简单，一般包括建模、网格划分、设置物理属性、设置边界条件和求解等步骤。

首先，工程师需要根据实际情况建立电磁设备的几何模型，可以通过绘制图形或导入CAD文件来完成建模工作。

然后，工程师需要对模型进行网格划分，将其划分为有限个小单元，以便进行数值计算。

接下来，工程师需要设置物理属性，包括材料的磁导率、电导率和介电常数等。

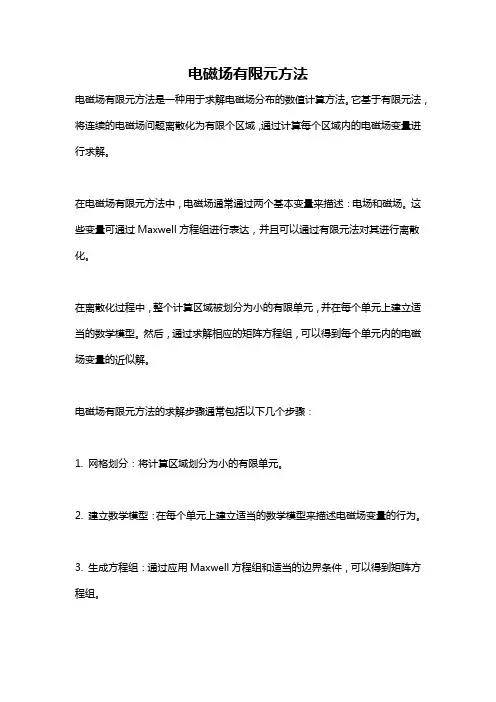

电磁场有限元方法
电磁场有限元方法是一种用于求解电磁场分布的数值计算方法。

它基于有限元法，将连续的电磁场问题离散化为有限个区域，通过计算每个区域内的电磁场变量进行求解。

在电磁场有限元方法中，电磁场通常通过两个基本变量来描述：电场和磁场。

这些变量可通过Maxwell方程组进行表达，并且可以通过有限元法对其进行离散化。

在离散化过程中，整个计算区域被划分为小的有限单元，并在每个单元上建立适当的数学模型。

然后，通过求解相应的矩阵方程组，可以得到每个单元内的电磁场变量的近似解。

电磁场有限元方法的求解步骤通常包括以下几个步骤：
1. 网格划分：将计算区域划分为小的有限单元。

2. 建立数学模型：在每个单元上建立适当的数学模型来描述电磁场变量的行为。

3. 生成方程组：通过应用Maxwell方程组和适当的边界条件，可以得到矩阵方程组。

4. 求解方程组：使用数值求解方法，如迭代法或直接法，求解得到每个单元内的电磁场变量的近似解。

5. 后处理：根据得到的解，可以计算出其他感兴趣的物理量，如电流密度，功率密度等。

电磁场有限元方法在计算电磁场分布时具有很好的灵活性和精确性。

它广泛应用于电磁设备的设计和分析，如电机、变压器、传感器等。

鼠笼异步电动机磁场的有限元分析摘要鼠笼异步电动机具有结构简单、价格低廉、运行可靠、效率较高、维修方便等一系列的优点，在国民经济中得到广泛的应用。

工业、农业、交通运输、国防工程以及日常生活中都大量使用鼠笼异步电动机。

随着大功率电子技术的发展，异步电动机变频调速得到越来越广泛的应用，使得鼠笼异步电动机在一些高性能传动领域也得到使用。

鼠笼异步电动机可靠性高，但由于种种原因，其故障仍时有发生。

由于电动机结构设计不合理，制造时存在缺陷，是造成故障的原因之一。

对电机内部的电磁场进行正确的磁路分析，是电机设计不可或缺的步骤。

利用有限元法对电机内部磁场进行数值分析，可以保证磁路分析的准确性。

本文利用Ansys Maxwell软件，建立了鼠笼式异步电机的物理模型，并结合数学模型和边界条件，完成了对鼠笼式异步电动机的磁场仿真，得到了物理模型剖分图，磁力线和磁通分布图，为电机的进一步设计研究提供了依据。

关键词：Ansys Maxwell；鼠笼式异步电机；有限元分析一、前言当电机运行时，在它的内部空间，包括铜与铁所占的空间区域，存在着电磁场，这个电磁场是由定、转子电流所产生的。

电机中电磁场在不同媒介中的分布、变化及与电流的交链情况，决定了电机的运行状态与性能。

因此，研究电机中的电磁场对分析和设计电机具有重要的意义。

在对应用于交流传动的异步电机进行电磁场的分析计算时，传统的计算方法因建立在磁场简化和实验修正的经验参数的基础之上，其计算精度就往往不能满足要求。

如果从电磁场的理论着手，研究场的分布，再根据课题的要求进行计算，就有可能得到满意的结果。

电机电磁场的计算方法大致可以分为解析法、图解法、模拟法和数值计算法。

数值解法是将所求电磁场的区域剖分成有限多的网格或单元，通过数学上的处理，建立以网格或单元上各节点的求解函数值为未知量的代数方程组。

由于电子计算机的应用日益普遍，所以电机电磁场的数值解法得到了很大发展，它的适用范围超过了所有其它的解法，并能达到足够的精度。

电磁学的数值计算方法电磁学是研究电场和磁场相互作用的学科，它在日常生活和科学研究中起着重要的作用。

随着计算机技术的快速发展，数值计算方法在电磁学中的应用也越来越广泛。

本文将介绍几种常用的电磁学数值计算方法，并探讨其原理和应用。

一、有限差分法（Finite Difference Method）有限差分法是一种基于离散化空间和时间的数值计算方法，常用于求解求解具有边值条件的偏微分方程。

在电磁学中，有限差分法可以用来求解电磁场的静电场、静磁场以及时变电磁场等问题。

该方法通过将空间和时间进行网格离散化，将偏微分方程转化为差分方程，并用迭代方法求解得到数值解。

二、有限元法（Finite Element Method）有限元法是一种广泛应用于各种物理问题求解的数值计算方法，电磁学也不例外。

该方法通过将求解区域划分为有限的小元素，并在局部内部逼近真实场量的变化。

在电磁学中，有限元法可以用来求解电场、磁场以及电磁波传播等问题。

通过选择合适的元素类型和插值函数，以及建立元素之间的边界条件，可以得到电磁场的数值解。

三、时域积分法（Time Domain Integral Method）时域积分法是一种基于格林函数的数值计算方法，通过积分形式表示电磁场的边界条件和过渡条件，进而求解电磁场。

时域积分法广泛应用于求解电磁波的辐射和散射问题，如天线辐射和散射、电磁波在介质中的传播等。

该方法通过离散化电磁场的源和观测点，并利用格林函数的性质进行数值积分，得到电磁场的数值解。

四、有限时域差分法（Finite-Difference Time-Domain Method）有限时域差分法是一种基于电磁场的离散化网格和时间的有限差分法，是求解各种电磁问题最常用的数值计算方法之一。

有限时域差分法通过离散化时空域，将麦克斯韦方程组转化为差分方程组，并通过时间步进的方式求解得到电磁场的数值解。

该方法适用于求解各种电磁波传播、辐射和散射等问题。

电动机的电磁场分析与有限元仿真技术电动机是一种将电能转化为机械能的装置，广泛应用于工业生产、交通运输、家用电器等领域。

在电动机的设计与优化过程中，电磁场分析和有限元仿真技术起着重要的作用。

本文将就电动机的电磁场分析和有限元仿真技术展开探讨。

一、电动机的电磁场分析电动机工作的基本原理是由电磁场相互作用产生的力使电动机转动。

因此，电磁场分析是了解电动机性能和优化设计的关键一步。

1. 磁场分布分析电动机中的电磁场主要由磁场和电场组成。

磁场分布分析可以通过磁感应强度或磁场密度进行描述。

通过分析磁场的分布情况，可以了解电动机中磁场的强度和方向，为电动机的设计和优化提供重要依据。

2. 磁场定性分析磁场定性分析是研究磁场的分布规律和特性，包括磁场的形状、大小和方向等。

通过磁场定性分析，可以对电动机的磁场特性进行全面了解，并确定电动机的性能指标。

3. 磁场定量分析磁场定量分析是研究磁场的大小和分布范围等具体数值参数的分析方法。

通过磁场的定量分析，可以对电动机的性能参数进行准确评估，为电动机的设计和选型提供科学依据。

二、有限元仿真技术在电动机设计中的应用有限元仿真技术是一种基于数值计算的方法，可以对电动机的电磁场进行精确模拟和分析。

它通过将电动机划分为许多离散的小元素，利用有限元方法求解电动机的电磁场分布和性能参数。

1. 建模与网格划分在有限元仿真中，首先需要对电动机进行建模，并进行网格划分。

建模是将电动机的几何形状和电性质用数学模型进行描述，网格划分是将模型划分为若干个小单元，用于求解有限元方程。

2. 材料特性指定不同材料的电磁性能不同，对电动机的性能有着重要影响。

在有限元仿真中，需要对电动机各部分所使用的材料进行特性指定，包括磁导率、电导率等参数。

3. 边界条件设置边界条件是指对电动机模型的约束条件和加载条件的定义。

在有限元仿真中，需要设置适当的边界条件，以模拟电动机在实际工作条件下的电磁场分布和性能。

4. 电磁场计算与分析有限元仿真通过求解电动机模型中的电磁场分布方程，得到电磁场的分布情况。

电磁波散射问题的数值解法与仿真电磁波散射问题广泛应用于目标探测、隐身技术等领域。

解决电磁波散射问题通常需要进行数值计算和仿真。

本文将介绍电磁波散射问题的数值解法和仿真技术。

一、电磁波散射问题电磁波散射问题是指当一束电磁波照射到一个物体上时，会发生反射、透射和散射现象。

其中散射现象指的是一部分电磁波能量被物体吸收，一部分被散射，从而发生传播方向和能量分布的改变。

电磁波散射问题在雷达、隐身技术、成像技术等领域有广泛的应用。

电磁波散射问题可以由麦克斯韦方程组描述，但是方程组的解析解通常难以求得，需要采用数值解法或仿真技术。

二、数值解法1. 边界元方法边界元方法是一种用途广泛的计算电磁波散射的数值方法。

该方法将物体表面离散化为一系列面元，然后将电磁场的边界条件表示为面元上的边界积分方程，通过求解这些方程来获得物体上电磁场分布情况。

该方法的优点是求解方程规模较小，计算速度较快。

2. 有限元方法有限元方法是另一种常用的计算电磁波散射的数值方法。

该方法将物体空间离散化为一系列单元，然后将麦克斯韦方程组转化为每个单元内的方程组，在单元之间构成一个大规模的线性方程组，通过求解这个方程组来获得电磁场分布情况。

该方法的优点是在各向同性物体模型下精度高，适用于较为复杂的物体形状。

3. 快速多极子算法快速多极子算法是一种较新的计算电磁波散射的数值方法。

该方法通过将电磁波的散射问题转化为弱耦合问题，采用多极子方法进行近似计算，从而达到快速计算的目的。

该方法的优点是计算速度快，适用于输入物信息较多的情况。

三、仿真技术1. FDTD方法时域有限差分（FDTD）方法是一种常用的计算电磁波传播的仿真技术。

该方法将电磁波场离散化为网格，在每个时间步长内逐一更新电场和磁场的分布情况，从而模拟电磁波在空间传播的过程。

该方法的优点是精度高，可用于瞬态电磁波场计算。

2. MOM方法矩量法（MOM）是一种常用的计算电磁波散射的仿真技术。

该方法将散射物体离散化为一系列小区域，在每个区域内设置矩形、三角形等基本图形，然后通过求解边界积分方程组来获得散射物体的电磁场分布情况。

电磁仿真中的数值计算方法研究与实践电磁场仿真在电磁学和电子工程领域发挥着重要作用，可以帮助工程师和研究人员分析、设计和优化电磁设备和系统。

数值计算方法是电磁场仿真中常用的方法之一，本文将对电磁仿真中的数值计算方法进行研究与实践，探讨其原理、特点和应用。

在电磁仿真中，数值计算方法主要包括有限差分法（Finite Difference method，简称FDM）、有限元法（Finite Element Method，简称FEM）和时域积分方程方法（Time Domain Integral Equation method，简称TDIE）。

这些方法都是基于数值离散的原理，通过将连续的电磁场问题离散化为离散网格上的有限点问题，采用数值计算方法求解得到电磁场分布。

首先，我们来研究有限差分法。

有限差分法是一种常用的数值计算方法，其基本原理是对电磁场的微分方程进行近似，将微分算子替换为差分算子，通过离散网格上的节点上的估计值来求解。

有限差分法简单易懂，计算效率高，尤其适用于规则结构网格的情况。

然而，有限差分法需要网格分辨率较高才能得到精确的结果，对于存在复杂几何形状的问题，可能出现数值误差较大的情况。

接下来，我们研究有限元法。

有限元法是一种广泛应用于工程问题的数值计算方法，其基本思想是将求解域划分为多个小区域（有限元），通过在每个小区域上建立局部近似函数，将原始的微分方程转化为多个局部方程组，通过求解这些局部方程组，最终得到整个求解域上的电磁场分布。

有限元法适用于各种复杂几何形状的问题，并且具有良好的数值稳定性和精度。

然而，有限元法的计算量较大，需要较长的计算时间，并且对于非线性和时变问题的处理稍有复杂。

最后，我们来研究时域积分方程方法。

时域积分方程方法是一种基于时域的电磁场求解方法，它将电磁场问题转化为时域的积分方程，并通过在时域上进行数值积分求解得到电磁场分布。

相比于频域方法，时域积分方程方法具有较好的时域分辨率，可以更好地处理信号的时域演化。

电磁场的有限元分析与模拟电磁场是现代社会无法避免的元素，它涉及到我们生活中很多领域，比如通讯、能源、交通等等。

漫步在街头巷尾，随处可见的电线杆和变电箱就是它们的实际表现。

为了更好地掌握电磁场对事物的影响，研究人员利用有限元分析与模拟技术，对电磁场的性质进行深入研究。

有限元分析与模拟技术是一种现代化的数值计算方法。

它的核心思想是将计算区域分割成许多小的元素，对局部进行具体计算，并将它们组装成一个完整的物理模型。

在电磁场模拟中，这种方法被广泛应用，因为它既可以针对复杂的结构而进行计算，又可以精确地测量电场、磁场、电荷等物理因素。

在有限元分析过程中，一个研究者通常需要先定义物理模型。

比如他可能要研究一个特定的电磁场，他就需要定义电场、磁场等各种物理元素的数值变量，以及它们在计算区域内的位置、形状以及与其他物理元素的关系等等。

接下来，他通常会将区域分割成许多小的元素，这些元素被称为离散单元。

研究者会对每一个离散单元应用基本的电磁场方程进行求解，并将结果存储在计算机中。

最后，他会通过计算机程序将这些分散的结果组装成一个完整模型。

这个模型可以帮助他分析和预测电磁场的行为，例如电场、磁场的强度、分布、变化等等。

为了更好地理解有限元分析与模拟技术的应用，我们可以以一个实际的例子来解释。

比如一个为了通讯目的而建设的卫星天线，这个天线的结构非常复杂，它包含了许多不同的组件，如喇叭、反射器等等，另外还要考虑材料的导电性等因素。

在这种情况下，有限元分析与模拟技术就可以很好地帮助工程师解决问题。

他可以将整个卫星天线分割成大量的小离散单元，并对每个单元进行电磁场计算。

通过这种方法，工程师可以非常准确地预测电磁场在天线中的传输和变化，并在其基础上做出最优化的设计方案。

当然，有限元分析与模拟技术不仅仅在工程领域中有着广泛的应用，其在其他领域中也起到了非常重要的作用。

比如在生物医学中，人类身体中电磁场的分布和作用也是研究的热点之一。

电磁场与电磁波的数值模拟研究一、引言电磁场与电磁波是电磁学中的基础概念，它们的研究在电子工程、通信工程等领域具有重要的理论和应用价值。

为了深入研究电磁场与电磁波的特性，许多学者在数值模拟方法上进行了大量的研究。

本文将介绍电磁场与电磁波的数值模拟研究，着重介绍有限元法、时域有限差分法和谐振器模型等方法的基本原理和应用。

二、有限元法有限元法是一种广泛应用于电磁场数值计算的方法。

有限元法通过将复杂的几何构型分割成许多小的单元，利用贝尔纳杰引理和法向盒子法等原理对电磁场进行离散化处理，最终通过组合这些单元来得到系统的电磁场。

由此得到的离散化电磁场数据可以用于描述电磁波的场分布和传播过程。

有限元法的优点在于可以用于计算复杂的几何构型的电磁场，准确性较高，可以模拟各种不同频率的电磁场。

缺点在于其计算复杂度较高，需要大量的计算时间和存储资源。

三、时域有限差分法时域有限差分法是另一种常用的电磁场数值计算方法。

它通过将几何构型分割成许多小的区域，利用麦克斯韦方程组和时域有限差分法原理对电磁场进行离散化处理，最终得到系统的电磁场。

与有限元法相比，时域有限差分法具有时间上的离散化处理，可以模拟电磁波的时间变化过程。

时域有限差分法的优点在于计算速度较快，可以用于计算时间变化的电磁场，通常情况下更适用于低频电磁场的计算。

缺点在于其计算精度较低，不适用于频率较高的电磁场计算。

四、谐振器模型谐振器模型是一种基于贡献矩阵的电磁模拟方法。

这种方法基于以下基本假设：谐振器将能量聚集在一个小区域内，并以谐振的方式进行能量的传输。

谐振器模型通过在谐振器中注入电磁波，计算谐振器内部能量分布的变化，并根据能量的传输关系计算整个系统的电磁波特性。

谐振器模型优点在于其计算速度较快，可以广泛应用于不同频率电磁波的计算。

缺点在于其只适用于谐振场的计算。

五、应用电磁场与电磁波的数值模拟方法在电子工程领域中有广泛的应用。

其中，有限元法被广泛用于计算射频电磁场中的微波器件和天线，时域有限差分法被广泛用于计算低频电磁场的传输和辐射，谐振器模型被广泛应用于计算谐振器对电磁波的响应。

基于有限元方法的电磁场分析及其应用研究电磁场分析及其应用研究绪论电磁场是物理学中的一个重要领域，研究电荷和电流在空间中所引起的相互作用。

针对电磁场的研究以及其在不同领域中的应用，有限元方法被广泛采用。

本文将基于有限元方法，对电磁场的分析和应用进行研究。

有限元方法有限元方法是一种数值计算方法，能够对复杂结构进行分析。

它将连续线性问题转化为有限个离散子问题，通过建立模型和求解离散子问题得到结果。

在电磁场分析中，有限元方法可用于求解电磁场分布、电场强度和磁场强度等。

电磁场分析电磁场分析的目标是通过数值计算，获取电磁场的分布情况。

有限元方法在电磁场分析中具有一些优势，如能够处理复杂结构、边界条件的模拟等。

在电磁场分析中，有限元方法可以通过建立合适的网格模型，计算电荷和电流分布，进而求解电磁场的分布。

电磁场分析的应用电磁场分析在众多领域中都有广泛的应用。

以下将介绍其中几个典型的应用领域。

1. 电磁辐射与抗干扰电磁辐射与抗干扰是一项重要的研究领域，用于减小电磁波对周围设备的干扰，提高系统的抗干扰能力。

有限元方法可以模拟并分析电磁辐射场，通过改变电路参数或增加屏蔽措施，提高系统的抗干扰能力。

2. 电磁场感应电磁场感应是指当磁场改变时，产生感应电流。

有限元方法可以通过建立适当的模型，计算电磁感应的情况。

这在电动机、发电机等电磁设备的设计和分析中具有重要作用。

3. 电磁场辐射与传输电磁场辐射与传输是指电磁波在介质中传输和辐射的过程。

有限元方法可以模拟电磁场辐射传输的情况，对无线通信、天线设计等领域起到关键作用。

总结本文基于有限元方法，对电磁场分析及其应用进行了研究。

有限元方法是一种有效的数值计算方法，能够应用于复杂的电磁场分析中。

电磁场分析在电磁辐射与抗干扰、电磁场感应、电磁场辐射与传输等领域具有广泛的应用。

随着科技的发展，有限元方法在电磁场分析中将发挥越来越重要的作用。

电磁场数值计算及基于freefem的编程
实现
电磁场数值计算是指使用数值方法求解电磁场问题的过程，其目的是通过计算得到电磁场的分布和变化规律。

基于FreeFEM的编程实现则是指利用FreeFEM软件进行编程，以实现电磁场数值计算的过程。

电磁场数值计算的方法包括有限元法、边界元法、矩量法等，其中有限元法是应用较为广泛的一种方法。

基于FreeFEM的编程实现需要掌握FreeFEM软件的使用方法和编程语言的编程技巧，同时需要对电磁场数值计算的基本原理有深入的理解。

在使用FreeFEM软件进行编程时，需要根据电磁场问题的具体情况建立相应的数值模型，并选择合适的数值算法和计算参数。

在完成编程后，需要对计算结果进行分析和验证，以确保计算结果的准确性和可靠性。

电磁场数值计算及基于FreeFEM的编程实现是电磁场领域的重要研究方向，对于解决电磁场工程问题和科学研究具有重要意义。
