船用舵机

舵机的原理与应用举例1. 舵机的原理舵机是一种用来控制船舶、飞机和机器人等设备方向的装置。

其主要原理是通过接收输入的信号，并转换为相应的机械运动，从而产生指定方向的动力输出。

舵机通常由电动机、减速机和位置反馈装置组成。

1.1 电动机舵机电动机通常采用直流电机或无刷电机。

当接收到控制信号后，电动机开始运转，产生动力输出。

根据控制信号的不同，舵机电动机可以旋转到不同的角度，从而改变船舶、飞机或机器人的方向。

1.2 减速机舵机的电动机通常与减速机相连，用于减小电动机的转速，并增加转矩。

减速机可以使舵机产生更大的力矩，从而更好地控制设备的方向。

1.3 位置反馈装置舵机通常配备位置反馈装置，用于实时监测舵机的位置。

位置反馈装置可以将舵机的实际位置信息反馈给控制系统，从而实现精确的位置控制。

2. 舵机的应用举例舵机广泛应用于各种需要方向控制的设备中，下面列举了几个常见的舵机应用举例：2.1 船舶舵控系统在船舶上，舵机被用于控制舵机舵盘的转动，从而改变船舶的航向。

通过控制舵机的转动角度，船舶可以实现精确的航向调整，从而避免船舶偏离航道或发生碰撞。

2.2 飞机飞行控制系统在飞机上，舵机被用于控制飞机的方向舵和副翼。

方向舵舵机控制飞机的左右转向，而副翼舵机控制飞机的翻滚和横滚。

通过控制舵机的转动，飞机可以实现精确的航向和姿态调整，从而保证飞行的稳定性和安全性。

2.3 机器人关节控制舵机也被广泛应用于机器人的关节控制中。

机器人的关节通常由舵机驱动，通过控制舵机的转动角度，机器人的关节可以实现各种灵活的动作。

舵机的高精度位置控制能够使机器人的动作更加精准和流畅。

2.4 摄影云台控制在摄影领域，舵机被用于控制摄影云台的转动。

通过控制舵机的转动角度，摄影云台可以实现平稳的运动，从而实现摄影过程中的稳定拍摄。

2.5 自动驾驶汽车方向控制在自动驾驶汽车领域，舵机被广泛应用于车辆的方向控制系统中。

通过控制舵机的转动，自动驾驶汽车可以实现精确的转向，从而实现安全的自动驾驶。

轮船舵机维修手册1. 简介舵机是轮船操纵系统的重要组件之一，它负责控制舵轮的转动以改变船舶的航向。

本手册将详细介绍轮船舵机的维修方法和注意事项，以确保舵机的正常运行，提高轮船的操纵性和安全性。

2. 组件介绍2.1 舵机结构舵机由电动机、减速器、传感器和控制系统组成。

电动机提供动力，减速器将电动机输出的转速减低并增加扭矩，传感器用于检测舵机的位置信息，控制系统根据传感器反馈的信息来控制舵机的运动。

2.2 常见故障舵机常见的故障包括电动机故障、传感器故障和机械结构故障等。

通过对故障的及时排查和维修，可以保证舵机的性能和稳定性。

3. 维修步骤3.1 故障诊断在进行维修之前，首先需要对舵机进行故障诊断。

通过检查舵机的工作状态、听取舵机的运行声音和观察舵机的振动情况，可以初步确定故障的原因。

3.2 维修方法根据舵机的具体故障情况，选择相应的维修方法。

常见的维修方法包括更换故障零件、清洁零部件、润滑机械结构等。

在维修过程中，应注意安全操作，确保不会对舵机和船舶造成进一步的损坏。

4. 维护注意事项4.1 定期保养为了延长舵机的使用寿命和保持良好的工作状态，需要进行定期的保养工作。

包括清洁舵机表面、检查电源和电缆连接情况、润滑关键部位等。

4.2 注意环境因素舵机运行的环境因素会对其性能产生一定的影响。

特别是在恶劣的天气条件下，如强风、大浪等，应特别小心舵机的使用，避免发生意外情况。

4.3 定期检查舵机应定期进行检查，以确保其各项功能正常。

包括检查传感器的灵敏度、控制系统的响应速度以及减速器的工作情况等。

5. 故障排除5.1 电动机故障当舵机无法正常启动或转动时，可能是电动机故障导致的。

可以通过检查电源供电情况、电动机绕组的绝缘状况和电动机的连接线路等，来判断电动机故障的具体原因，并进行相应的修理和更换。

5.2 传感器故障如果舵机无法准确感知舵轮的位置，可能是传感器故障导致的。

可以通过检查传感器的信号输出、传感器与控制系统之间的连接以及传感器的灵敏度等，来判断传感器故障的原因，并进行相应的修理和调整。

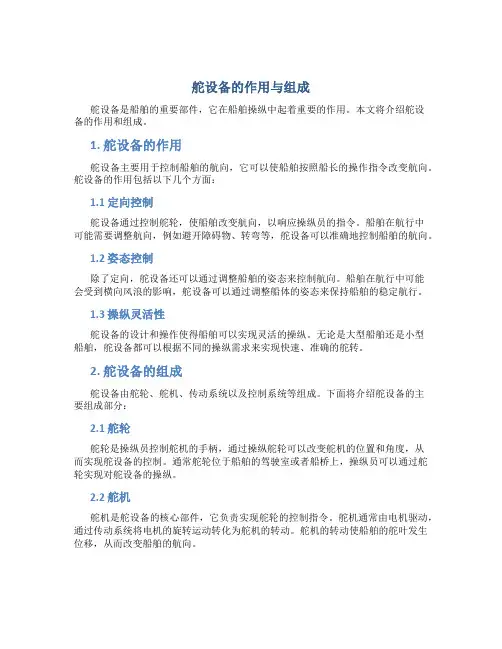

舵设备的作用与组成舵设备是船舶的重要部件，它在船舶操纵中起着重要的作用。

本文将介绍舵设备的作用和组成。

1. 舵设备的作用舵设备主要用于控制船舶的航向，它可以使船舶按照船长的操作指令改变航向。

舵设备的作用包括以下几个方面：1.1 定向控制舵设备通过控制舵轮，使船舶改变航向，以响应操纵员的指令。

船舶在航行中可能需要调整航向，例如避开障碍物、转弯等，舵设备可以准确地控制船舶的航向。

1.2 姿态控制除了定向，舵设备还可以通过调整船舶的姿态来控制航向。

船舶在航行中可能会受到横向风浪的影响，舵设备可以通过调整船体的姿态来保持船舶的稳定航行。

1.3 操纵灵活性舵设备的设计和操作使得船舶可以实现灵活的操纵。

无论是大型船舶还是小型船舶，舵设备都可以根据不同的操纵需求来实现快速、准确的舵转。

2. 舵设备的组成舵设备由舵轮、舵机、传动系统以及控制系统等组成。

下面将介绍舵设备的主要组成部分：2.1 舵轮舵轮是操纵员控制舵机的手柄，通过操纵舵轮可以改变舵机的位置和角度，从而实现舵设备的控制。

通常舵轮位于船舶的驾驶室或者船桥上，操纵员可以通过舵轮实现对舵设备的操纵。

2.2 舵机舵机是舵设备的核心部件，它负责实现舵轮的控制指令。

舵机通常由电机驱动，通过传动系统将电机的旋转运动转化为舵机的转动。

舵机的转动使船舶的舵叶发生位移，从而改变船舶的航向。

2.3 传动系统传动系统将舵轮的转动传递给舵机，通常采用舵链、齿轮等传动装置来实现。

传动系统在舵设备中起到传递力量和位移的作用，确保船舶操纵的精度和可靠性。

2.4 控制系统控制系统是舵设备的“大脑”，负责接收操纵员的指令并将其转化为舵机的控制信号。

控制系统通常由传感器、控制器和执行器等组成。

传感器用于检测船舶的航向和姿态等信息，控制器根据传感器的反馈信号计算出舵机的控制指令，执行器负责将控制指令传递给舵机。

3. 总结舵设备是船舶操纵中不可或缺的组成部分，它通过控制舵轮和舵机实现船舶的定向和姿态控制。

船舶舵机的结构组成和特点
船舶舵机是船舶控制系统的重要组成部分，负责控制船舶航向。

本文将介绍船舶舵机的结构组成和特点。

1. 基本组成
船舶舵机主要由以下几个部分组成：
●舵机控制器：接收来自船舶控制系统（如自动舵）的信号，控制舵机的动
作。

●传动机构：将舵机控制器输出的力或扭矩传递到舵杆上，驱动舵面转动。

●驱动电机：提供动力，使传动机构和舵面转动。

●位置反馈装置：检测舵面的位置，将信号反馈给舵机控制器，实现闭环控
制。

●电源和控制系统：为舵机提供电力和控制系统。

2. 舵机类型
船舶舵机根据工作原理可分为两类：
●电液舵机：使用液压油作为工作介质，通过油缸的伸缩驱动舵杆转动。

电
液舵机具有较大的输出力和扭矩，适用于大型船舶。

●电动舵机：使用电动机作为动力源，通过减速器或链条驱动舵杆转动。

电
动舵机具有结构简单、维护方便的优点，但输出力和扭矩相对较小，适用于中小型船舶。

3. 特点
船舶舵机的主要特点如下：
●高输出力矩：能够提供足够的力矩驱动舵面转动，实现船舶航向的改变。

●高可靠性：能在恶劣的环境条件下稳定工作，保证船舶航行的安全。

●良好的控制性能：通过控制系统能够实现精确的航向控制。

●易于维护：结构简单，维护方便，降低了运营成本。

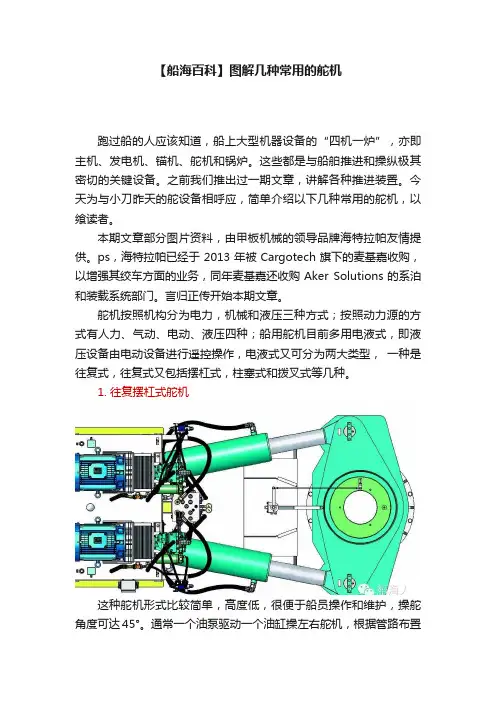

【船海百科】图解几种常用的舵机跑过船的人应该知道，船上大型机器设备的“四机一炉”，亦即主机、发电机、锚机、舵机和锅炉。

这些都是与船舶推进和操纵极其密切的关键设备。

之前我们推出过一期文章，讲解各种推进装置。

今天为与小刀昨天的舵设备相呼应，简单介绍以下几种常用的舵机，以飨读者。

本期文章部分图片资料，由甲板机械的领导品牌海特拉帕友情提供。

ps，海特拉帕已经于2013年被Cargotech旗下的麦基嘉收购，以增强其绞车方面的业务，同年麦基嘉还收购Aker Solutions的系泊和装载系统部门。

言归正传开始本期文章。

舵机按照机构分为电力，机械和液压三种方式；按照动力源的方式有人力、气动、电动、液压四种；船用舵机目前多用电液式，即液压设备由电动设备进行遥控操作，电液式又可分为两大类型，一种是往复式，往复式又包括摆杠式，柱塞式和拨叉式等几种。

1. 往复摆杠式舵机这种舵机形式比较简单，高度低，很便于船员操作和维护，操舵角度可达45°。

通常一个油泵驱动一个油缸操左右舵机，根据管路布置情况，左右舵机可以互换，也可以双泵驱动。

通常设有2台互为备用的液压泵站（或1台液压泵站与1台机带泵组互为备用），24V电动操纵、手轮操纵、手轮应急操舵等多种操舵型式。

具有多重自锁能力、舵角稳定功能。

在船上系统总成如下所示。

2. 往复柱塞式舵机柱塞式舵机，其原理是通过高低压油的转换而做功产生直线运动，并通过舵柄转换成旋转运动。

目前，船上常用的有二缸柱塞式液压舵机和四缸柱塞式液压舵机。

图为二缸柱塞式液压舵机示意图。

柱塞式液压舵机一般由转舵机构、动力源和操纵追随机构三大部分组成。

动力源由电动机、主油泵、辅油泵和控制阀箱等组成。

电动机带动主、辅油泵供给工作需要的各种压力油，安全控制阀是起保护作用和对压力油的分配。

转舵机构由油缸、柱塞和舵柄等。

当操舵装置控制系统启动电机带动变量泵时，变量泵从一对(或一个)油缸中抽油，同时向另一对(或一个)油缸输油，从而推动柱塞直线运动并使舵柄绕舵杆作旋转运动，产生舵角。

船用舵机原理船用舵机是船舶操纵系统中的重要部件，其原理和工作机制对船舶的操纵和安全具有重要影响。

船用舵机是一种能够控制船舶舵角的装置，通过对舵机的控制，船舶可以实现转向、转弯、保持航向等操作。

船用舵机的原理涉及到液压、电气和机械等多个方面的知识，下面将对船用舵机的原理进行详细介绍。

首先，船用舵机的原理涉及到液压传动系统。

液压传动系统是舵机实现舵角控制的关键。

当船舶需要改变航向时，船长或操纵员通过操纵舵机控制系统，向舵机传递指令。

舵机控制系统通过控制液压系统中的液压阀，调节液压系统中的液压油的流动方向和流量，从而控制舵机的运动。

液压传动系统具有传动效率高、动力密度大、动作平稳等优点，能够满足船舶在不同工况下的舵角控制需求。

其次，船用舵机的原理涉及到电气控制系统。

电气控制系统是舵机控制系统的重要组成部分，通过电气控制系统可以实现对舵机的远程控制。

舵机的电气控制系统包括控制器、传感器、执行机构等部件，控制器接收船长或操纵员的指令，并将指令转化为电气信号，传输给舵机的执行机构，从而控制舵机的运动。

传感器用于检测舵机的位置和舵角，将检测到的信息反馈给控制器，控制器根据反馈信息对舵机进行闭环控制，实现舵角的精确控制。

最后，船用舵机的原理涉及到机械传动系统。

机械传动系统是舵机的动力输出部分，通过机械传动系统可以将液压系统和电气系统提供的动力传递给舵机执行机构，实现舵机的运动。

机械传动系统包括液压缸、传动杆、舵轴等部件，液压缸接收液压系统提供的动力，通过传动杆将动力传递给舵轴，舵轴带动舵叶的转动，从而改变船舶的航向。

机械传动系统具有传动效率高、结构简单、可靠性高等优点，能够满足舵机在恶劣海况下的工作要求。

综上所述，船用舵机的原理涉及到液压、电气和机械等多个方面的知识，通过液压传动系统、电气控制系统和机械传动系统的协同作用，舵机可以实现舵角的精确控制，满足船舶在不同工况下的舵向要求。

舵机的原理和工作机制对船舶的操纵和安全具有重要影响，对船舶操纵系统的设计和优化具有重要意义。

船用舵机原理
船用舵机是船舶操纵系统中的重要部件，它通过控制舵的转向来实现船舶的操
纵和转向。

船用舵机原理是基于液压传动和控制技术，通过对液压系统的控制来实现舵的转动，从而改变船舶的航向。

下面我们将详细介绍船用舵机的原理和工作过程。

船用舵机的原理主要包括液压系统、舵机控制系统和舵机执行机构。

液压系统
是舵机的动力来源，它通过液压泵将液压油输送到舵机执行机构，从而实现舵的转动。

舵机控制系统负责控制液压系统的工作，包括舵机的启停、转向和速度控制。

舵机执行机构是舵机的核心部件，它通过液压力将舵转动到指定的角度，从而改变船舶的航向。

船用舵机的工作过程可以简单描述为，当船舶需要改变航向时，船长或操纵员
通过舵机控制系统发出指令，舵机控制系统接收指令后通过控制液压系统启动液压泵，液压泵将液压油输送到舵机执行机构，舵机执行机构受到液压力的作用将舵转动到指定的角度，从而改变船舶的航向。

当船舶达到指定航向后，船长或操纵员可以通过舵机控制系统停止液压泵的工作，舵机执行机构停止工作，舵保持在指定的角度，船舶保持当前航向。

船用舵机的原理和工作过程是船舶操纵系统中的关键环节，它直接影响船舶的
操纵性能和安全性能。

因此，船用舵机的设计和制造需要严格符合相关的标准和规范，确保舵机在各种工况下都能可靠地工作。

同时，船用舵机的维护和保养也至关重要，只有定期检查和保养舵机，才能确保舵机的正常工作和长期可靠性。

总之，船用舵机原理是船舶操纵系统中的重要内容，了解船用舵机的原理和工
作过程对于船舶操纵人员和船舶工程师都至关重要。

希望本文能够对读者有所帮助，谢谢！。

船舶舵机系统的组成
船舶舵机系统包括以下组成部分：
1. 舵机：船舶舵机是用来操控船舶舵轮的机械装置。

舵机一般由电动机、减速器和转动机构组成，通过接收操控信号来控制舵轮的角度。

舵机具有快速响应、高精度和可靠性强的特点。

2. 舵机控制系统：舵机控制系统包括舵机控制器、操控台和操控杆等。

舵机控制器是指控制舵机运行的装置，通常由电子设备或计算机控制。

操控台是操纵船舶舵机的位置，操控杆用于操纵舵机控制系统。

3. 船舶舵轮：船舶舵轮是舵机系统输出力的转换装置，通过舵轮的旋转来操纵船舶的转向。

舵轮通常由金属制成，具有抗腐蚀且坚固耐用的特点。

4. 操作系统：船舶舵机系统通常配备有操作系统，用于船舶舵机系统的自动控制。

操作系统能够根据航行条件和船舶操纵信号，自动调整舵机的角度，帮助船舶保持稳定的航向。

除了上述主要组成部分外，船舶舵机系统还包括传感器、电气部件、连接杆等辅助装置。

传感器用于检测舵轮的角度和舵机的运行状态，电气部件用于提供电力和信号传输，连接杆用于连接舵机和舵轮。

这些部件共同构成了船舶舵机系统。

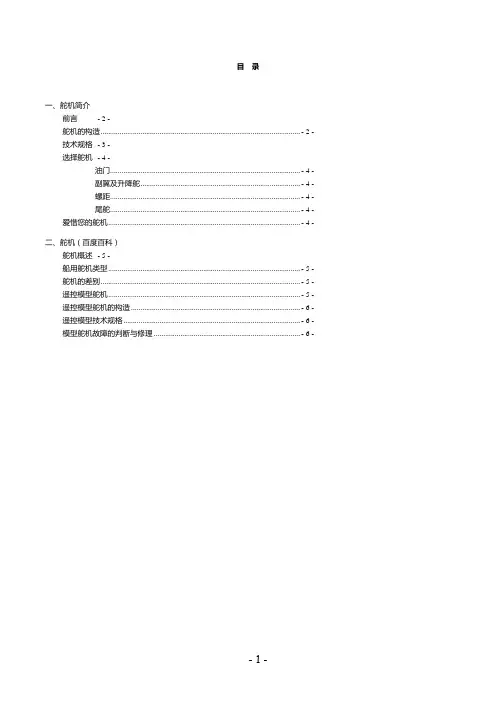

目录一、舵机简介前言- 2 -舵机的构造 .......................................................................................................... - 2 -技术规格- 3 -选择舵机- 4 -油门..................................................................................................... - 4 -副翼及升降舵..................................................................................... - 4 -螺距..................................................................................................... - 4 -尾舵..................................................................................................... - 4 -爱惜您的舵机 ...................................................................................................... - 4 -二、舵机（百度百科）舵机概述- 5 -船用舵机类型 ...................................................................................................... - 5 -舵机的差别 .......................................................................................................... - 5 -遥控模型舵机 ...................................................................................................... - 5 -遥控模型舵机的构造 .......................................................................................... - 6 -遥控模型技术规格 .............................................................................................. - 6 -模型舵机故障的判断与修理 .............................................................................. - 6 -一、舵机简介前言舵机是遥控模型控制动作的动力来源，不同类型的遥控模型所需的舵机种类也随之不同。

轮船舵机操作手册一、前言操作轮船舵机是一项关键而复杂的工作，需要经过专门的培训和掌握操作手册中的指导原则。

本文将介绍轮船舵机的操作手册，旨在帮助操作人员正确、安全地进行舵机操作。

二、舵机操作流程1. 舵机准备在进行舵机操作之前，首先要确保舵机设备处于正常工作状态。

检查并确认所操作的舵机设备是否无故障、是否与电源连接良好。

2. 角度调整根据实际航行需求，调整舵机的角度。

通常情况下，调整舵机的角度应根据导航计划和船舶的航行状况进行调整。

3. 操纵舵轮将舵轮正向或反向转动，控制舵机实现船舶的转向。

需要注意的是，舵轮的操作应该平稳而有力，以确保船舶能够按照预期的航向转向。

4. 观察舵机指示在操纵舵轮时，应密切观察舵机指示表或仪表板上的相关信号。

舵机指示表常常显示舵角度、方向和舵机运行状态等信息，操作人员应及时了解并根据这些信息做出相应的操作调整。

5. 舵机操作记录在进行舵机操作时，操作人员应做好相关记录，包括舵机的操作时间、舵角度以及其他重要信息。

这些记录对于后续的航行数据分析和船舶运行管理非常重要。

三、常见操作问题及解决方法1. 舵机异常运行如果舵机出现异常运行情况，如发生卡滞或失灵等，应立即停止操纵舵轮，并向有关部门报告。

同时，可以尝试使用备用舵机或采用备用操纵方式进行操作。

2. 舵角过大或过小在调整舵机角度时，要注意避免舵角过大或过小。

舵角过大可能导致船舶突然转向，产生危险；而舵角过小则可能导致船舶无法按预期航行。

因此，在操作过程中要根据实际需要进行适当的调整，确保船舶航行的平稳性和安全性。

3. 操纵失误在操作舵机时，操作人员可能会出现操纵失误，导致船舶偏离原本的航行方向。

此时，应立即纠正错误操作，并调整舵机使船舶回到正确的航行轨迹上。

四、操作注意事项1. 了解舵机设备的工作原理和相关操作规程在进行舵机操作之前，操作人员应仔细学习舵机设备的工作原理和相关操作规程，确保对舵机设备有充分的了解。

2. 遵循操作程序和规定操作人员应严格遵循舵机的操作程序和规定，按照操作手册中的指导原则进行舵机操纵，确保船舶的安全航行。

一、用途与特点RYD—※※—WB型船用人力液压舵机，适用于转舵扭矩不大于5千牛米的小型渔船、货船、舵船、以及机动驳船、交通艇、巡逻艇、救生艇、消防艇、工作艇、旅游艇、轮渡和其它小型船舶。

还可用作船舶应急操舵装置。

RYD—※※—WB型船用人力液压舵机，具有结构紧凑、无噪音、体积小、利于舱室布置等特点。

其操作灵活、工作平稳、安全可靠、具有自锁能力，可使舵角保持稳定，并且减少操作者的劳动强度。

该机之阀件为集成块、管理简单，安装、维修方便。

RYD—※※—WB人力液压舵机符合CCS规定，是小型船舶理想的操舵装置。

二、工作原理当舵角为零时，舵叶停止在图示位置。

当向右转动舵轮8时，从人力液压泵7 左腔排出的液压油，一方面冲开组合阀6左边的单向阀，使油液进入左液压缸4的B腔和右液压缸的C腔，推动舵叶向右偏转，使船向右转弯。

此时，发讯器2将讯号传输给舵角指示器9，舵角指示器9 即显示出相应的舵角。

另一方面，压力油同时作用在液控单向阀6内的控制活塞上，使其向右移动，从而打开右边的单向阀，使左液压缸4的A腔和右液压缸D腔中的油液经液控单向阀6中的右阀孔流回人力液压泵的右腔（此时为泵的吸油腔）当舵轮停止转动后，组合阀6中的左右单向阀由于弹簧作用而复位，将油路锁闭，舵叶即停止在某一所需的角度上，舵角指示器9随着显示出舵角值。

当舵轮向左转时，情况与上述正好相反，舵叶向左偏转，船随之向左转弯。

系统工作时，若由于某种原因使系统压力超过安全阀的调定压力值，安全阀开启溢流，使舵及舵机系统免于损坏。

三、安装与使用（一）安装1、安装前去掉油口堵盖，检查各油管是否畅通。

2、将舵柄与舵杆固定起来。

3、将油缸与舵柄用销轴连接起来，并安装上油杯。

注意：必须使液压缸的放气阀向上。

4、使舵柄处于与液压缸活塞杆的垂直方向，按图示尺寸，将液压缸用液压缸支座固定起来，用地脚螺栓固定在船底板上。

5、用JB1885-77（A）型胶管接头将油缸的油口与组合阀的油口连接起来。

•船舶•主机装置艉轴密封:在业内叫尾轴,尾轴一端连接螺旋桨,另一头连接齿轮箱或者连轴节再与发动机相连.大型船舶尾轴是安装在两个轴承上的.一个叫尾轴承,也就是船体与水接触的部分.另外一个叫前轴承,是与机舱相接的.而前后两个轴承之间是尾轴舱,基本上是密闭的.但不会有任何气压或者什么.船体的密封是依靠安装在前后轴承旁边的密封环实现的,密封环是一圈密闭的橡胶环,套在轴上.一般前后轴承都有几道密封环.而两个密封环之间是用油填充的,这个油是一个从一定高度的油柜下来的.也就是重力油柜,它可以平衡水的压力.而且油可以润滑密封环,减少橡胶环的磨损速度.实际上业内称为尾密封和前密封.如果尾密封漏水了,水压力进入两道密封环之间,引起重力油柜的油位升高,监测报警系统会报警,船员就知道尾密封出问题了.而前密封与机舱相连,很少存在进水问题,但如果前密封环损坏了,密封油漏出,引起重力油柜的油位下降,监控系统报警,船员就知道前密封出问题了.舵机:舵机概述舵机是船舶上的一种大甲板机械。

舵机的大小由外舾装按照船级社的规范决定，选型时主要考虑扭矩大小。

船用舵机类型船用舵机目前多用电液式，即液压设备由电动设备进行遥控操作。

有两种类型：一种是往复柱塞式舵机，其原理是通过高低压油的转换而作工产生直线运动，并通过舵柄转换成旋转运动。

另一种是转叶式舵机，其原理是高低压油直接作用于转子，体积小而高效，但成本较高。

舵机的差别这两类舵机的差别：往复柱塞式舵机以上舵承来承重舵系，下舵承来定位，舵柄的压入量仅几毫米；而转叶式舵机不需要上舵承，由舵机直接承重，但是在舵机平台需要考虑水密性，舵柄的压入量需几十毫米。

往复柱塞式舵机对尺寸的要求较大。

往复柱塞式舵机可以向一舷偏转不到40o，转叶式舵机可达70 o。

液压系统作用是高、低压转换，将压力损失转化为机械运动。

包括1.高压泵组（提供压力油）2.控制、操作设备3.执行机构（油马达，油缸柱塞等）。

遥控模型舵机舵机是遥控模型控制动作的动力来源，不同类型的遥控模型所需的舵机种类也随之不同。

船舶行业舵机使用说明书1. 引言舵机是船舶行业中重要的舵控设备之一，它通过控制舵机的运动来实现船舶的转向。

本使用说明书旨在为用户提供清晰详细的舵机使用方法和要点，帮助用户正确操作和维护舵机，以确保船舶的安全和可靠运行。

2. 舵机概述舵机是一种可实现船舶转向的关键设备。

它负责调节船舶舵轮输入信号，将力转换为机械运动，并控制舵片的转动角度。

舵机通常由舵机电机、控制系统和传动装置组成。

3. 安装与调试3.1 安装舵机的安装需要在船舶专业技术人员的指导下进行。

一般来说，舵机应安装在船舶的船舵处，并确保与舵片和舵轮之间的连接牢固可靠。

3.2 调试在安装完成后，舵机需要进行正确的调试。

首先，确保舵机的电源连接正确，以及信号输入和输出接口连接稳固。

然后，通过操纵舵轮来测试舵机的转向性能，检查舵片的运动是否与船舶的转向指令一致。

4. 使用方法4.1 舵机控制舵机的控制方式通常有手动和自动两种。

手动控制需要由船员通过操纵舵轮来实现，而自动控制则通过船舶舵机控制系统实现。

4.2 操作要点在使用舵机时，注意以下要点：- 操作前，请确保舵机和控制系统的电源连接正常。

- 在操作过程中，应根据船舶的转向指令适时操纵舵轮，控制舵片的转向角度。

- 注意舵机的工作状态和温度，避免过载操作和长时间连续使用。

5. 维护与保养5.1 定期检查为确保舵机的正常运行，应定期对舵机进行检查。

检查内容包括电源连接、信号接口、传动装置、舵片联接等部分。

如有异常情况，请及时处理或更换。

5.2 清洁和润滑舵机的清洁和润滑工作对其正常运行至关重要。

请使用适当的清洁剂和润滑油对舵机进行维护。

定期清洁舵机表面和内部，确保无杂质和积尘。

同时，应定期给舵机传动装置和轴承等部件加油或润滑，以减小磨损和摩擦。

6. 注意事项- 请遵守舵机的额定工作参数，不要超负荷使用。

- 长时间不使用舵机时，应切断电源供应，并做好防尘、防潮工作。

- 在舵机出现异常情况时，请及时联系专业技术人员进行检修或更换。

船舶舵机工作原理与控制方法
船舶舵机是一种用于控制船舶舵面的机械装置,其工作原理和控制方法与其它机械装置有所不同。

船舶舵机通常由两个主要部分组成:驱动系统和控制系统。

驱动系统是由一组齿轮组成的,这些齿轮通过油缸驱动舵面旋转。

控制系统则是通过按钮、操纵杆和仪表等控制驱动系统的油缸运动,从而实现舵面的位置和角度控制。

船舶舵机的工作原理可以概括为以下几个步骤:
1. 船舶靠岸时,舵机启动,将舵面的旋转方向设置为负角度,使得船体向岸边倾斜。

2. 当船体倾斜到一定角度时,舵机会将舵面的旋转方向设置为正角度,使得船体向岸边修正方向航行。

3. 如果需要船舶进一步向某个方向航行,舵机会根据需要调整舵面的角度,控制船向该方向航行。

4. 如果船舶需要停止,舵机会将舵面的旋转方向设置为负角度,使得船体向停止方向倾斜,从而实现停泊。

船舶舵机的控制方法通常采用操纵杆、按钮和仪表等控制元件,通过接收这些数据,船舶舵机来实现对舵面的位置和角度的控制。

在船舶航行中,驾驶员可以通过操纵舵面来调整船舶的方向和航速,而船舶舵机则根据驾驶员的控制指令,调整舵面的位置和角度,从而实现船舶的运动控制。

船⽤泵控型和阀控型舵机的调速原理⼀、舵的作⽤原理和对舵机的要求1.舵的作⽤：船舶的操纵性，是船舶的主要航⾏性能之⼀。

舵是船舶操纵装置的⼀个重要部件。

舵是⼀块平板或具有流线型截⾯的板，称为舵叶。

装在船尾中纵剖⾯或对称于中纵剖⾯的位置上。

它垂直地浸没在⽔中，并能绕舵轴转动。

舵有两⼤功能：⼀是保持船舶预定航向的能⼒，称为航向稳定性；⼆是改变船舶运动⽅向的能⼒，称回转性。

通常把⼆者统称为船舶的操纵性。

2.舵的作⽤原理：当⽔流以某冲⾓冲⾄舵叶上时，便产⽣了流体动⼒，此作⽤⼒通过舵杆传递并船体上，从⽽迫使船舶转向，也就达到了调整航向的⽬的。

3.操舵转向的基本原理4.对舵机的要求（1）满⾜船舶操纵性能要求舵机应能保征⾜够⼤的转舵⼒矩，在任何航⾏条件下，确保正常⼯作。

在最⼤航速时，能够将舵转动到最⼤舵⾓位置。

舵机应保证⾜够的转舵速度。

⼀般海船舵机，通常从⼀舷的最⼤舵⾓35°转到另⼀舷的最⼤舵⾓35所需要的时间应不超过30s，并应能在28s内⾃⼀舷35转°到另⼀舷的30 °位置。

在船舶最⼤倒航速度(最⼤正航速度的⼀半)时，舵机应保证正常⼯作不致损坏。

（2）⼯作可靠，⽣命⼒强舵机的结构强度⾜以承受巨浪冲击。

它应备有两套操舵装置，可以互相换⽤，并有备⽤动⼒和应急装置。

当船舶半速但不⼩于7kn前进时，备⽤动⼒应能使舵在60s内⾃⼀舷15 °转⾄另⼀舷15 °。

.主操舵装置和备⽤操舵装置应能迅速简便地互相换⽤。

操舵装置应有舵⾓限制器。

舵机⼯作应平稳，⽆撞击。

（3）操纵灵活、轻便、正确在任何情况下，舵叶都能及时准确地转到要求的舵⾓位置。

操舵⾓与实际舵⾓间的误差⼩，不⾃动跑舵。

应设舵⾓指⽰器显⽰出实际舵⾓。

（4）结构紧凑，占空间地位⼩（5）维护管理⽅便4.舵机的基本组成舵机除舵设备本⾝外，主要由转舵装置，操舵装置，能源和控制系统以及其它附件等组成。

转舵装装置(或称推舵装置)包括发出转舵⼒矩的执⾏油缸，执⾏电动机以及将⼒和⼒矩传递到舵柱上的传动机构。

船舶用舵机商品编码1. 引言船舶用舵机是一种船舶控制系统的重要组成部分，它通过调整舵角来控制船舶的方向。

舵机商品编码是在国际贸易中对舵机产品进行分类和识别的标准，便于企业进行产品管理、统计和市场分析。

本文将介绍船舶用舵机商品编码的相关知识，包括商品编码的作用、国际商品编码体系、船舶用舵机商品编码的具体信息等。

2. 商品编码的作用商品编码是对不同商品进行分类和识别的一种标准化方法，它在国际贸易中起到了重要的作用。

具体来说，商品编码可以实现以下功能： - 清晰的产品分类：通过将商品按照一定的规则分组，可以使不同类型的产品得到正确的分类，有助于企业进行产品管理和销售分析。

- 准确的统计数据：商品编码可以避免因为名称的差异或其他因素而产生统计数据的错误，确保国际贸易统计数据的准确性。

- 贸易管制和税收管理：不同商品可能涉及不同的贸易管制和税收政策，商品编码可以帮助政府和企业识别和管理这些差异，确保合规性。

- 市场分析和预测：通过对商品编码进行统计和分析，可以了解不同市场的需求和趋势，为企业的市场营销和业务扩展提供支持。

3. 国际商品编码体系国际商品编码体系是由世界关贸组织（WTO）制定的，被广泛应用于国际贸易。

目前最常用的国际商品编码体系是商品和服务税务编码系统（HS编码），它由六位数字组成，提供了对商品进行全球统一分类和识别的标准。

HS编码的编制原则是以商品的实际特征为基础，按照从宏观到微观的原则进行分类。

HS编码分为21个部分，分别涵盖了动物、植物、食品、化学物质、机械设备等不同的商品类别。

4. 船舶用舵机的商品编码船舶用舵机属于船舶控制设备的一种，其商品编码可以根据HS编码进行识别和分类。

具体来说，船舶用舵机的商品编码应该包括以下信息： - 第一位：表示船舶用舵机所属的商品类别。

在HS编码中，船舶控制设备属于第六类商品，因此应该是6。

- 第二位：表示船舶用舵机的细分类别。

根据舵机的特征和用途，可以进一步细分为航海舵机、港口舵机等不同的类型。

船用舵机工作原理
船用舵机是船舶上常见的一种控制装置，主要用于控制船舶的舵角，实现船舶的转向和航向调整。

船用舵机的工作原理如下：船用舵机主要由电动机、减速装置、传动机构和控制系统等部分组成。

控制系统根据船舶的航行需求，向舵机发出控制信号，电动机通过减速装置和传动机构将动力传递到舵叶上，从而实现船舶的转向。

舵机的控制信号可以来自舵机手柄、自动舵或GPS导航系统等。

在手动控制模式下，船员通过手柄上的转向操作，向舵机发出指令，控制舵叶的转向角度；在自动控制模式下，船用舵机通过接收GPS导航系统的信号，调整舵叶的角度，以保持船舶的航向。

船用舵机的工作原理可以说是一种简单而又可靠的机械控制系统，通过电动机和传动机构的配合，实现了船舶的灵活转向和航向调整。

在船舶的安全航行中，船用舵机起着非常重要的作用，也体现了现代化船舶控制技术的先进性。

- 1 -。
