船用舵机解析

舵设备的作用与组成舵设备是船舶的重要部件，它在船舶操纵中起着重要的作用。

本文将介绍舵设备的作用和组成。

1. 舵设备的作用舵设备主要用于控制船舶的航向，它可以使船舶按照船长的操作指令改变航向。

舵设备的作用包括以下几个方面：1.1 定向控制舵设备通过控制舵轮，使船舶改变航向，以响应操纵员的指令。

船舶在航行中可能需要调整航向，例如避开障碍物、转弯等，舵设备可以准确地控制船舶的航向。

1.2 姿态控制除了定向，舵设备还可以通过调整船舶的姿态来控制航向。

船舶在航行中可能会受到横向风浪的影响，舵设备可以通过调整船体的姿态来保持船舶的稳定航行。

1.3 操纵灵活性舵设备的设计和操作使得船舶可以实现灵活的操纵。

无论是大型船舶还是小型船舶，舵设备都可以根据不同的操纵需求来实现快速、准确的舵转。

2. 舵设备的组成舵设备由舵轮、舵机、传动系统以及控制系统等组成。

下面将介绍舵设备的主要组成部分：2.1 舵轮舵轮是操纵员控制舵机的手柄，通过操纵舵轮可以改变舵机的位置和角度，从而实现舵设备的控制。

通常舵轮位于船舶的驾驶室或者船桥上，操纵员可以通过舵轮实现对舵设备的操纵。

2.2 舵机舵机是舵设备的核心部件，它负责实现舵轮的控制指令。

舵机通常由电机驱动，通过传动系统将电机的旋转运动转化为舵机的转动。

舵机的转动使船舶的舵叶发生位移，从而改变船舶的航向。

2.3 传动系统传动系统将舵轮的转动传递给舵机，通常采用舵链、齿轮等传动装置来实现。

传动系统在舵设备中起到传递力量和位移的作用，确保船舶操纵的精度和可靠性。

2.4 控制系统控制系统是舵设备的“大脑”，负责接收操纵员的指令并将其转化为舵机的控制信号。

控制系统通常由传感器、控制器和执行器等组成。

传感器用于检测船舶的航向和姿态等信息，控制器根据传感器的反馈信号计算出舵机的控制指令，执行器负责将控制指令传递给舵机。

3. 总结舵设备是船舶操纵中不可或缺的组成部分，它通过控制舵轮和舵机实现船舶的定向和姿态控制。

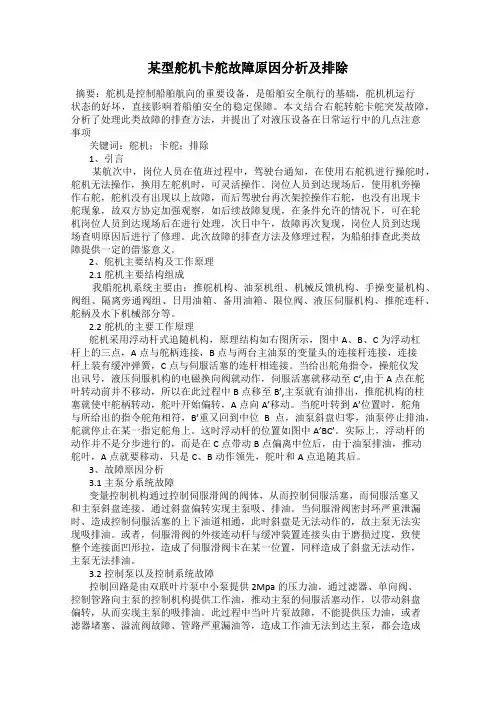

某型舵机卡舵故障原因分析及排除摘要：舵机是控制船舶航向的重要设备，是船舶安全航行的基础，舵机机运行状态的好坏，直接影响着船舶安全的稳定保障。

本文结合右舵转舵卡舵突发故障，分析了处理此类故障的排查方法，并提出了对液压设备在日常运行中的几点注意事项关键词：舵机；卡舵；排除1、引言某航次中，岗位人员在值班过程中，驾驶台通知，在使用右舵机进行操舵时，舵机无法操作，换用左舵机时，可灵活操作。

岗位人员到达现场后，使用机旁操作右舵，舵机没有出现以上故障，而后驾驶台再次架控操作右舵，也没有出现卡舵现象，故双方协定加强观察，如后续故障复现，在条件允许的情况下，可在轮机岗位人员到达现场后在进行处理，次日中午，故障再次复现，岗位人员到达现场查明原因后进行了修理。

此次故障的排查方法及修理过程，为船舶排查此类故障提供一定的借鉴意义。

2、舵机主要结构及工作原理2.1舵机主要结构组成我船舵机系统主要由：推舵机构、油泵机组、机械反馈机构、手操变量机构、阀组、隔离旁通阀组、日用油箱、备用油箱、限位阀、液压伺服机构、推舵连杆、舵柄及水下机械部分等。

2.2舵机的主要工作原理舵机采用浮动杆式追随机构，原理结构如右图所示，图中A、B、C为浮动杠杆上的三点，A点与舵柄连接，B点与两台主油泵的变量头的连接杆连接，连接杆上装有缓冲弹簧，C点与伺服活塞的连杆相连接。

当给出舵角指令，操舵仪发出讯号，液压伺服机构的电磁换向阀就动作，伺服活塞就移动至C’,由于A点在舵叶转动前并不移动，所以在此过程中B点移至B’,主泵就有油排出，推舵机构的柱塞就使中舵柄转动，舵叶开始偏转，A点向A’移动。

当舵叶转到A’位置时，舵角与所给出的指令舵角相符，B’重又回到中位B点，油泵斜盘归零，油泵停止排油，舵就停止在某一指定舵角上。

这时浮动杆的位置如图中A’BC’。

实际上，浮动杆的动作并不是分步进行的，而是在C点带动B点偏离中位后，由于油泵排油，推动舵叶，A点就要移动，只是C、B动作领先，舵叶和A点追随其后。

舵机的工作原理引言概述：舵机是一种常用的电机控制装置，广泛应用于模型飞机、船舶、机器人等领域。

它能够精确控制机械装置的角度，具有快速响应、高精度等特点。

本文将介绍舵机的工作原理，帮助读者更加深入了解这一装置。

一、舵机的组成结构1.1 电机部分：舵机的核心部件是一种直流电机，通过电流控制电机的转动。

1.2 减速机构：舵机内部通常配有减速机构，将电机的高速转动转换为舵机输出轴的低速高扭矩输出。

1.3 位置反馈装置：舵机通常配有位置反馈装置，用于检测舵机输出轴的角度，并将角度信息反馈给控制系统。

二、舵机的工作原理2.1 控制信号输入：舵机通过接收控制信号来确定输出轴的位置，通常使用PWM信号控制。

2.2 内部控制电路：舵机内部有一套控制电路，根据接收到的控制信号来控制电机的转动。

2.3 位置控制：根据接收到的控制信号和位置反馈信息，舵机内部控制电路会调整电机的转动，使输出轴旋转到指定的位置。

三、舵机的工作原理3.1 反馈控制：舵机通过位置反馈装置检测输出轴的角度，并将角度信息反馈给控制系统，实现闭环控制。

3.2 调速控制：舵机内部的控制电路可以根据控制信号的变化来调整电机的转速，实现精确的位置控制。

3.3 超载保护：舵机内部通常配有超载保护装置，当电机承受过大负载时，会自动停止工作，避免损坏。

四、舵机的应用领域4.1 模型飞机：舵机常用于模型飞机的控制装置，如控制舵面、襟翼等。

4.2 船舶：舵机也广泛应用于船舶的舵机系统，用于控制船舶的航向。

4.3 机器人：舵机在机器人领域中也有着重要的应用，用于控制机器人的关节运动。

五、舵机的发展趋势5.1 高性能：未来舵机将趋向于高性能、高精度，以满足各种复杂控制需求。

5.2 智能化：舵机将会越来越智能化，具备更多的自动化功能，减少人工干预。

5.3 无线控制：随着技术的不断发展，舵机将会更多地采用无线控制技术，提高控制的便利性和灵活性。

结语：舵机作为一种重要的电机控制装置，具有着广泛的应用前景。

浅谈船舶舵机的日常使用与管理注意事项摘要：对于大型船舶来说，由于动力需求与来自安全等方面的考虑因素，一般船舶都会配备两台舵机，因此日常舵机的使用与维护保养成为了船员日常工作的一部分，本文结合实际情况，提出日常工作中船舶舵机的运行现状以及日常维护保养期间船员该如何做好维护保养工作。

关键词：船舶舵机；注意事项；维护保养1船舶舵机海上航行与停泊时的两种状态船舶舵机在日常停泊靠港时除去备航以外基本保持不使用的状态，所以在停泊时进行日常的维护保养是很有必要的。

但船舶进行正常航行时船舶舵机就要进行不间断的使用，在长时间的运行工作下大大提高了船舶舵机发生问题的情况。

首先，船舶在正常航行情况下，船用舵机的正常工作温度要求在30摄氏度到50摄氏度，而船舶在出海长时间运行下的跨度则会更大。

冬季将会达到30摄氏度以下，航行到赤道附近温度可能会超过50摄氏度。

而且由于船舶航行跨度大，还会出现温度突然急剧变化现象，比如较短时间内由夏季进入冬季或冬季进入夏季。

这些因素都对日常舵机的使用管理提出了很大的考验。

其次，由于在长时间航行的状态下船舶上环境潮湿、温度升高。

由于某船舵机的安装位置等因素，很难保证有良好的通风与温湿度。

在长时间出海的情况下海风海水中产生的大量盐雾与水蒸气会进入舵机的舵杆等金属表面，直接使舵机等金属表面产生腐蚀与氧化大大降低了舵机的可靠性。

2舵机运行的基本要求主操舵装置和舵杆因有足够的强度，并能在船舶最大航海吃水和最大运营前进航速时进行操舵，某船使用舵自任一舷的35度转至另一舷的35度，并且于相同条件下自一舷35度转至另一舷的30度所需时间不超过28 s。

辅操舵装置应有足够的强度和足以在可驾驶航速下操纵船舶，并能在紧急情况下迅速投入工作，应能在船舶最大航海吃水和以最大运营前进航速的一半但不小于7kn时进行操舵，使舵一舷的15度转至另一舷的15度，且所需时间不超过60s，为满足这一要求，当舵柄处的舵杆直径（不包括航行冰区加强）大于230mm 时，应由动力操作。

浅议内河船舶液压舵机的故障及排除周晓波,张宏,陈奇（贵港船舶检验局，广西贵港 537100）摘要本文简要介绍了船用液压舵机常见故障，分析了故障产生的原因，并介绍了排除故障的主要方法。

关键词船舶；液压舵机；故障；排除一、绪言舵机是船舶保持航向、改变航向、旋回的重要操纵设备，其基本原理是利用原动机带动油泵运转，当有操舵信号时，油泵开始排吸油，产生的高压油通过管路系统进入转舵油缸，推动油缸中的柱塞或叶片运动，从而带动舵杆、舵叶转动；当舵转至要求的角度后，通过反馈系统使油泵停止排吸油，舵就停在所需的舵角上。

目前在内河船舶中，电动液压舵机被广泛使用，其核心部件是由油泵和三位四通电磁阀组成，通过遥控系统既可在驾驶室也可在舵机舱分别控制，它具有运转平稳、快速、结构紧凑、操作轻便、动作灵敏、准确等优点，但同时也具有突发故障频率高等缺点，在实际营运中，因液压舵机突发故障而导致船舶失控的事故很多，故本文对电动液压舵机的常见故障和原因进行分析，探讨了排除故障的相应方法，以供船舶管理人员和检验人员参考。

二、常见故障及排除方法（一）舵机失灵舵机失灵即舵机不能动作，故障的原因一是主泵不能供油，此时可更换备用泵进行验证，如备用泵工作正常，则说明主泵故障，应拆下检修；二是主油路旁通或严重泄漏，主要原因在于备用泵锁闭不严或阀件故障，造成供油不畅，导致舵机不能正常运转；三是主油路完全闭塞，如管路中截止阀未打开、吸油管滤器堵死等，可打开相应截止阀、拆洗滤器；四是油箱油位太低，泵吸口进气，应修复低液位报警器、加油、排气；五是换向阀与操舵手轮脱开；六是电磁阀供电线路故障，如桥式整流或降压变压器烧毁；七是装有失电保护装置的舵机，当发生失电故障时造成电机停转；八是由于舵角指示器机械故障或线路故障，操舵时无舵角显示，造成舵机失灵的假象。

（二）只能单向转舵遥控系统不能完成舵的正反向运转。

故障的原因一是主操舵开关单边接触不良，此时应立即使用应急操舵开关，待停航后，再对操舵开关进行检修；二是电磁阀线圈故障引起电磁阀只能单边工作，或是舵机专用阀卡死，引起舵机单向转舵，此时必须停航检修，查找原因，及时修复；三是更换备用泵测试后，若发现舵机运行正常，则要检查主油泵是否只能单向排油；四是主油路单方向不通或旁通泄漏严重，此时可观察单侧安全阀压力表，是否有压力过低的情况，以及主油路锁闭阀回油时开启的情况，如不能开启，则有旁通泄漏，需拆下检修。

船舶舵原理
船舶舵原理是指通过改变舵的角度，控制船的航向。

舵的角度决定了船舶在水中的运动方向。

船舶舵由舵柄、舵轮和舵机组成。

船员通过转动舵柄或舵轮，使舵机旋转，进而改变舵的角度。

当舵向一侧转动时，水流被舵板或舵叶撞击，产生阻力，使船的前部转向相反方向。

这种反作用力使得船舶改变航向，向舵旁边转动。

舵的角度越大，阻力越大，船舶转向越明显。

船舶转向的速度取决于船舶的速度、舵的角度和船舶的尺寸。

船舶在高速行驶时，船舶转向需要更大的角度和更长的距离。

舵的位置还可以影响船舶的稳定性。

当舵位于船的尾部时，称为尾舵，可以提高船舶的机动性，但会降低船舶的稳定性。

当舵位于船的中心或前部时，称为前舵或中舵，可以提高船舶的稳定性，但会降低船舶的机动性。

船舶舵原理在航海中起着至关重要的作用。

舵手需要准确地掌握舵的角度和舵的位置，以便实现船舶的精确操纵。

通过合理地运用舵原理，船舶可以实现航向的改变，避免与其他船只和障碍物的碰撞，确保航行安全。

舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。

下面将详细介绍舵机的工作原理和控制方法。

一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。

1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。

常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。

脉宽与控制的位置或角度呈线性关系。

2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。

主要包括解码脉宽、信号滤波和信号放大等步骤。

解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。

信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。

信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。

3.电机驱动舵机的核心部件是电机。

接收到解码后的信号后，舵机会驱动电机转动。

电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。

4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。

该传感器能够感知电机的转动角度或位置，并反馈给控制电路。

控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。

二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。

1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。

控制信号的脉宽和位置或角度之间存在一定的线性关系。

一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。

2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。

与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。

数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。

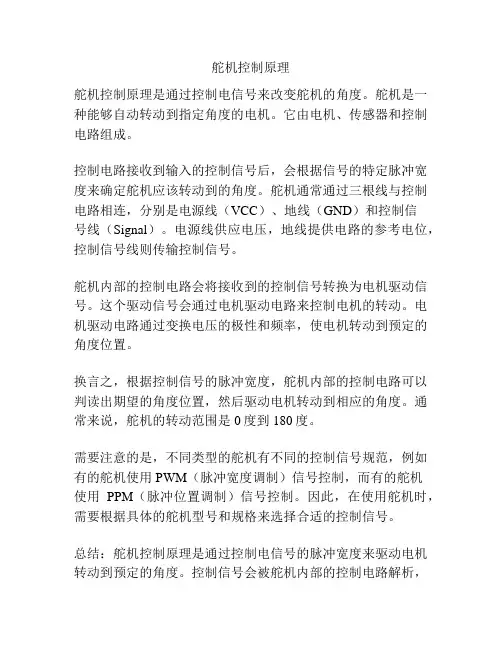

舵机控制原理
舵机控制原理是通过控制电信号来改变舵机的角度。

舵机是一种能够自动转动到指定角度的电机。

它由电机、传感器和控制电路组成。

控制电路接收到输入的控制信号后，会根据信号的特定脉冲宽度来确定舵机应该转动到的角度。

舵机通常通过三根线与控制电路相连，分别是电源线（VCC）、地线（GND）和控制信
号线（Signal）。

电源线供应电压，地线提供电路的参考电位，控制信号线则传输控制信号。

舵机内部的控制电路会将接收到的控制信号转换为电机驱动信号。

这个驱动信号会通过电机驱动电路来控制电机的转动。

电机驱动电路通过变换电压的极性和频率，使电机转动到预定的角度位置。

换言之，根据控制信号的脉冲宽度，舵机内部的控制电路可以判读出期望的角度位置，然后驱动电机转动到相应的角度。

通常来说，舵机的转动范围是0度到180度。

需要注意的是，不同类型的舵机有不同的控制信号规范，例如有的舵机使用PWM（脉冲宽度调制）信号控制，而有的舵机
使用PPM（脉冲位置调制）信号控制。

因此，在使用舵机时，需要根据具体的舵机型号和规格来选择合适的控制信号。

总结：舵机控制原理是通过控制电信号的脉冲宽度来驱动电机转动到预定的角度。

控制信号会被舵机内部的控制电路解析，
并转换为电机驱动信号，通过驱动电机使舵机转动到特定的角度位置。

舵机是用途舵机是一种常见的电机装置，主要用于控制机械设备、机器人或模型中的角度位置。

在工业、军事、航空航天、船舶、机器人等领域中广泛应用。

舵机通过控制电路和信号输入来控制舵机的转动角度，使得机械装置或机器人能够按照预设的角度位置进行精确控制。

舵机的基本原理是将输入的电信号转换为相应的机械角度位置。

它通常由电机、减速装置、位置反馈装置和控制电路组成。

舵机常见的类型有伺服舵机和直流舵机，其中伺服舵机是较为常见的一种。

舵机的主要用途如下：1.机器人控制：舵机常用于各种类型的机器人中，用于控制机器人身体各个关节的转动。

利用多个舵机的组合和控制，机器人能够实现复杂的动作和运动。

2.模型航空器：舵机广泛应用于无人机、遥控飞机等模型航空器中，用于控制机翼、尾翼、舵面等部件的转动。

通过舵机的控制，模型航空器可以实现稳定的飞行和各种飞行动作。

3.船舶控制：舵机在船舶上通常用于控制舵轮的转动，从而改变船舶的航向。

通过控制舵机，船舶能够实现精确的转向和航向控制，提高操纵性和安全性。

4.机械装置控制：舵机常应用于各种机械装置中，如自动门、工业机械等。

通过控制舵机的转动角度，可以实现机械装置的开关、摆动、旋转等控制功能。

5.摄像机云台：舵机广泛应用于摄像机云台中，用于控制摄像机的转动。

通过舵机的控制，可以实现摄像机的水平、垂直方向的自动移动，提高摄像机的监控范围和效果。

6.自动化控制系统：舵机常用于各种自动化控制系统中，如自动浇铸机、自动装配机等。

通过舵机的控制，可以实现自动化生产线上各种工作机构的运动和位置控制。

7.工业机器人：舵机是工业机器人中重要的控制元件之一。

工业机器人通常具有多个自由度，每个自由度需要一个舵机来控制，通过控制多个舵机，工业机器人可以实现各种复杂的运动和工作。

总之，舵机作为一种能够精确控制角度位置的电机装置，在各种领域中都有广泛的应用。

通过控制舵机，可以实现各种精确的机械装置或机器人的控制和运动，提高自动化水平，提高工作效率和安全性。

舵设备的组成
舵是船舶、飞机、车辆等交通工具上的重要控制装置，用于改变其方向。

舵设备通常由以下几个主要组成部分构成：
●舵轴（Rudder Post）：
舵轴是舵的主要支撑结构，连接舵叶和操纵机构，使舵能够旋转。

●舵叶（Rudder Blade）：
舵叶是舵的可动部分，负责改变流体（水、空气）的方向，从而影响交通工具的转向。

舵叶的形状和大小根据船舶或飞机的设计而异。

●舵头（Rudder Head）：
舵头是舵叶连接舵轴的部分，通常包括舵轴与舵叶的连接机构。

●舵机（Rudder Actuator）：
舵机是负责控制舵叶运动的执行器。

对于船舶，舵机通常是液压或电动系统。

对于飞机，舵机则由飞行控制系统控制。

●操纵机构（Steering Gear）：
操纵机构是用于操控舵叶的装置。

在船舶上，操纵机构通常包括操舵台、操舵机和操纵系统。

在飞机上，操纵机构通常是由飞行员通过操纵杆或操纵轮进行控制。

●舵柄（Tiller）：
舵柄是一种直接连接到舵轴的手动操纵装置，通常在小型船舶或飞机上使用。

这些组成部分协同工作，使得舵能够被有效地操纵，以实现交通工具的转向和方向控制。

不同类型的船舶和飞机可能会使用不同的舵设备，但基本原理类似。

目录一、舵机简介前言- 2 -舵机的构造......................................................................... - 2 -技术规格............................................................................. - 4 -选择舵机............................................................................. - 4 -油门........................................................................ - 5 -副翼及升降舵........................................................ - 5 -螺距........................................................................ - 5 -尾舵........................................................................ - 5 -爱惜您的舵机..................................................................... - 6 -二、舵机（百度百科）舵机概述............................................................................. - 7 -船用舵机类型..................................................................... - 8 -舵机的差别......................................................................... - 8 -遥控模型舵机..................................................................... - 8 -遥控模型舵机的构造......................................................... - 8 -遥控模型技术规格............................................................. - 9 -模型舵机故障的判断与修理........................................... - 10 -一、舵机简介前言舵机是遥控模型控制动作的动力来源，不同类型的遥控模型所需的舵机种类也随之不同。

船舶舵机pid控制章节一：引言船舶舵机是控制船舶舵角的重要装置，准确的控制舵角对保证船舶的稳定性和安全行驶至关重要。

PID控制是一种常用的控制算法，以其简单可靠性被广泛应用于船舶舵机系统中。

本文将研究船舶舵机PID控制的应用和优化。

章节二：船舶舵机PID控制算法原理2.1 PID控制算法概述PID控制算法是一种基于误差的控制方法，将误差分为比例项、积分项和微分项进行调节，通过不断调整控制量使误差趋向于零，实现控制系统的稳定性。

2.2 船舶舵机PID控制算法模型船舶舵机PID控制算法主要包括误差计算、参数调节和控制输出三个部分。

其中，误差计算部分根据舵角设定值和实际舵角计算误差；参数调节部分通过对比误差大小调整PID参数；控制输出部分通过计算PID项的加权和输出最终的控制量。

章节三：船舶舵机PID控制的应用与实现3.1 船舶舵机PID控制系统船舶舵机PID控制系统主要包括传感器模块、控制器模块和执行机构模块。

传感器模块用于采集舵角和舵角设定值；控制器模块根据舵角误差和PID算法计算控制量；执行机构模块将控制量转化为舵机的运动。

3.2 船舶舵机PID控制系统的建模船舶舵机PID控制系统的建模包括船舶动力学模型和船舶舵机模型。

船舶动力学模型考虑船舶的质量、水动力和风力等因素，建立船舶的运动方程。

船舶舵机模型考虑舵机的特性和控制算法，建立舵机的运动方程。

3.3 船舶舵机PID控制系统的仿真与实验通过仿真和实验验证船舶舵机PID控制系统的性能和稳定性。

仿真可通过计算机软件模拟船舶的运动和舵机的响应，通过调整PID参数观察舵角的变化。

实验可通过在实际船舶上安装舵机，通过操纵舵机观察舵角的变化。

章节四：船舶舵机PID控制的优化研究4.1 PID参数自整定算法传统的PID参数调节需要手动调整，容易受到人为因素的影响。

因此，研究PID参数自整定算法，使系统能够自动调整PID参数，提高控制器的性能和鲁棒性。

4.2 参数优化算法从控制系统的稳定性、精度和响应速度等方面出发，研究PID参数的优化算法，通过调整PID参数使控制系统的性能达到最优。

舵机的工作原理舵机是一种常见的电动执行器，广泛应用于机器人、模型控制、航空模型、船舶模型等领域。

它主要用于控制机械装置的角度和位置，具有精确控制和快速响应的特点。

本文将详细介绍舵机的工作原理。

一、舵机的组成结构舵机由电机、减速器、控制电路和位置反馈装置组成。

1. 电机：舵机采用直流电机作为驱动源，常见的有核心电机和无核心电机两种类型。

核心电机结构简单、成本低，但响应速度较慢；无核心电机结构复杂、成本较高，但响应速度更快。

2. 减速器：舵机的减速器主要用于减小电机的转速，并提供足够的转矩输出。

常见的减速器类型有齿轮减速器、行星减速器等。

3. 控制电路：舵机的控制电路主要包括位置反馈电路和驱动电路。

位置反馈电路用于检测舵机的角度和位置，并将信号反馈给控制器。

驱动电路根据控制信号控制电机的转动方向和速度。

4. 位置反馈装置：位置反馈装置通常采用电位器或光电编码器，用于测量舵机的角度和位置，并将信号反馈给控制器。

二、舵机的工作原理舵机的工作原理可以简单概括为接收控制信号，根据信号控制电机的转动，通过减速器输出足够的转矩，实现精确控制。

1. 接收控制信号：舵机通过接收控制信号来确定所需的角度和位置。

控制信号通常采用脉宽调制（PWM）信号，脉宽的高电平信号表示舵机所需的角度位置。

2. 控制电路处理信号：控制电路接收到控制信号后，通过解码和放大处理，将信号转换为适合电机驱动的电压和电流。

3. 驱动电机转动：驱动电路根据控制信号的大小和方向，控制电机的转动。

当控制信号为中间位置时，电机不转动；当控制信号偏离中间位置时，电机以不同的速度和方向转动。

4. 位置反馈和闭环控制：舵机的位置反馈装置测量电机的实际角度和位置，并将信号反馈给控制器。

控制器根据反馈信号和控制信号之间的差异，调整驱动电机的转动，实现闭环控制，使舵机达到所需的角度和位置。

三、舵机的特点和应用舵机具有以下特点：1. 精确控制：舵机具有较高的控制精度，可以实现精确到小数度的角度控制。
