车辆电气系统故障原因分析与排查方法探讨车辆电气系统是现代汽车中至关重要的系统之一，它负责控制、监测和供电给各个关键系统和设备。
然而，由于使用寿命、外部环境因素或制造缺陷等原因，电气系统故障是汽车维修中常见的问题之一。
本文将着重探讨车辆电气系统故障的原因分析与排查方法，以帮助维修技术人员准确快速地诊断和解决故障。
1. 故障原因分析：在进行电气系统故障排查之前，首先要了解可能导致故障的原因。
以下列举了一些常见的故障原因：1.1 电源故障：电池老化、接触不良、电源线路短路等都可能导致电气系统失效。
1.2 组件故障：电动马达、继电器、开关等组件的损坏或故障会导致电气系统无法正常工作。
1.3 电路问题：短路、开路、电路接头松动等问题会影响电气系统的连接和供电。
1.4 传感器故障：车辆各种传感器的故障可能导致电气系统的误判或者无法正常工作。
2. 故障排查方法：一旦确定了故障的可能原因，就需要采取相应的排查方法，以确定具体的故障点并予以修复。
2.1 检查电源：首先，需要检查电源供电是否正常。
可以通过测量电池电压来判断电池的工作状态，如果电压过低或者不稳定，则需要更换电池。
此外，还需要检查电源线路是否有松动或短路的情况，确保电源供电连接可靠。
2.2 检查组件：在排查组件故障时，可以使用万用表等测试工具来检查各个组件的工作情况。
对于电动马达、继电器等，可以检查其电阻或电压值是否在正常范围内，以确定是否存在故障。
如果组件损坏，需要及时更换。
2.3 检查电路：对于电路问题，可以通过视觉检查和测量工具来判断。
首先，需要检查线路是否有短路或开路现象，可以使用电路表或者继电器测试工具来进行测量。
此外，还需要确保线路接头紧固可靠，以免因松动导致故障。
2.4 检查传感器：对于传感器故障，可以通过与车辆的通信接口进行诊断，读取传感器的实时数据，并判断是否出现异常。
如果出现异常，可能需要更换传感器或进行相关的调校。
3. 其他注意事项：除了以上方法外，还需要注意以下几点：3.1 借助先进的诊断设备：现代汽车配备了许多先进的诊断设备，可以帮助快速定位电气系统故障。

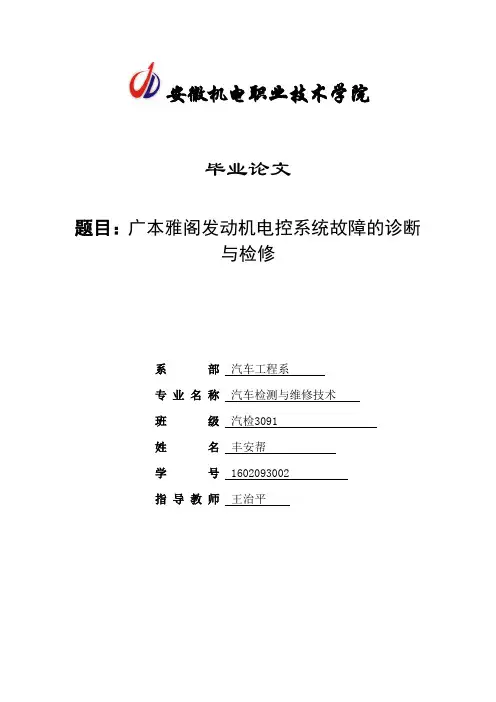

安徽机电职业技术学院毕业论文题目：广本雅阁发动机电控系统故障的诊断与检修系部汽车工程系专业名称汽车检测与维修技术班级汽检3091姓名丰安帮学号 1602093002指导教师王治平2011--2012学年第一学期2I广本雅阁发动机电控系统故障的诊断与检修摘 要随着汽车电子技术的日趋发展和完善，汽车发动机电控技术已达到相当高的水平，这使得汽车维修行业及维修人员面临一次新的技术挑战。
发动机作为汽车的核心部件，对汽车的整体性能有着重要的影响。
本文对广本雅阁发动机电控系统的组成及工作原理进行了介绍与分析，并对发动机的诊断方法做出了总结。
对常见的故障诊断与排除进行了归纳，通过二个案例的详细分析总结出对发动机寻找故障的技巧和排除方法。
关键词：发动机；故障；排除目 录 1 前言 (3)2 广本雅阁发动机电控系统的概述 (2)2.1 广本雅阁发动机电控系统的优点及工作原理 (3)2.2 广本雅阁发动机电控燃油供给系统 (5)2.3 燃油供给控制 (5)2.4 广本雅阁发动机点火系统 (6)2.5 广本雅阁发动机空气供给系统 (8)2.6 广本雅阁F22B4发动机怠机怠速控制 (9)2.7 VTEC 系统结构原理 ....................................................................................... 10 3 广本雅阁发动机故障诊断方法及流程 (13)3.1 发动机故障诊断方法 (13)3.2 广本雅阁发动机怠速不稳的诊断流程 (14)3.3 广本雅阁发动机无法启动的诊断流程 (16)4 广本雅阁发动机故障的案例 (18)4.1故障案例一广本雅阁2.2EXI型怠速不稳 (18)4.2故障案例二广本雅阁中高速加速不良 (19)结论 (21)致谢 (22)参考文献 (23)II1 前言改革开放以来，汽车工业作为我国国民经济发展的支柱产业，进入了一个蓬勃发展的时期。
本田雅阁汽车发动机电控系统故障的快速诊断与排除【摘要】本文介绍了本田雅阁汽车发动机电控系统故障的重要性，并提供快速诊断与排除方法。
首先通过故障代码读取与解析，可以定位问题所在；接着进行传感器检测与测试，检查传感器是否正常工作；同时还需进行线束接口检查，确保连接良好。
ECU检测与修复是关键步骤，需要确保电子控制单元正常运行。
检查电瓶及保险丝，以确保电力供应稳定。
通过以上步骤，可以快速定位本田雅阁汽车发动机电控系统故障，及时排除问题，保障行车安全。
这些方法实用性强，能够提高车辆维护效率，为车主提供更好的驾驶体验。
【关键词】本田雅阁汽车、发动机电控系统、故障、快速诊断、排除、故障代码、传感器、线束接口、ECU、电瓶、保险丝、定位、行车安全、维护效率。
1. 引言1.1 本田雅阁汽车发动机电控系统故障的重要性本田雅阁汽车发动机电控系统故障的重要性在汽车维护中占据着至关重要的地位。
发动机电控系统是现代汽车中的核心部件之一，它直接影响着汽车的性能、燃油经济性、排放控制等方面。
一旦发动机电控系统出现故障，将会导致车辆无法正常运行，甚至可能引发更严重的安全问题。
本文旨在提供快速诊断与排除方法，帮助车主和维修人员迅速定位本田雅阁汽车发动机电控系统故障，并采取有效的修复措施，以保障车辆的正常运行和驾驶安全。
通过本文的指导，读者可以有效提高汽车维护的效率，让车辆始终保持最佳状态。
1.2 本文旨在提供快速诊断与排除方法本文旨在提供快速诊断与排除方法，针对本田雅阁汽车发动机电控系统故障进行详细分析与解决方案的探讨。
在日常驾驶中，发动机电控系统故障可能会导致车辆性能下降、油耗增加、怠速不稳等问题，严重影响驾驶安全和行车舒适性。
为了帮助车主及时解决发动机电控系统故障，本文将集中讨论故障代码的读取与解析、传感器的检测与测试、线束接口的检查、ECU的检测与修复以及电瓶及保险丝的检查等内容。
通过逐一解析这些环节，我们可以更快速地定位故障原因，准确找出问题所在，并及时排除故障，从而保障车辆的行车安全和稳定性。
电气系统的常见故障与处理方法1. 简介电气系统是现代车辆中至关重要的一个组成部分，它负责提供电力供应和控制各种电子设备的操作。
然而，由于使用频繁和复杂的设备连接，电气系统也容易出现故障。
本文将介绍一些电气系统常见的故障以及相应的处理方法，帮助车主和维修人员更好地了解、诊断和解决这些问题。
2. 电池故障故障描述：车辆无法启动，仪表盘显示电池指示灯亮起。
处理方法： - 检查电池终端是否锈蚀或脱落，清理终端并重新安装。
- 使用电池电压测试仪检测电池电压，如果电压低于指定范围，则需要更换电池。
- 检查发电机是否正常工作，如果发电机故障，可能导致电池无法正常充电。
3. 起动电机故障故障描述：车辆无法启动，启动电机无任何反应。
处理方法： - 检查起动电机继电器是否工作正常，如果继电器损坏，需要更换。
- 检查起动电机继电器控制线路是否有故障，例如脱落或损坏的连接线。
- 检查起动电机是否卡住或损坏，如果是，需要修理或更换起动电机。
4. 灯光系统故障故障描述：车灯无法正常点亮或闪烁。
处理方法： - 检查灯泡是否烧坏，如果是，需要更换灯泡。
- 检查灯泡座是否松动或腐蚀，清理座位并重新安装灯泡。
- 检查灯泡控制开关是否工作正常，如果不正常，需要修理或更换开关。
5. 指示灯故障故障描述：仪表盘上的指示灯无法正常工作。
处理方法： - 检查指示灯电路是否有故障，如损坏的电线或脱落的连接器。
- 检查仪表盘上的指示灯开关是否工作正常，如有问题，需要修理或更换开关。
- 检查指示灯灯泡是否烧坏，如果是，需要更换灯泡。
6. 充电系统故障故障描述：电池无法正常充电，电压指示低。
处理方法： - 检查发电机是否工作正常，如有问题，需要修理或更换发电机。
- 检查电压调节器的输出电压是否正常，如有问题，需要修理或更换电压调节器。
- 检查电池连接线路是否脱落或损坏，重新连接或更换连接线。
7. 整车电气系统故障故障描述：多个电气设备都无法正常工作。

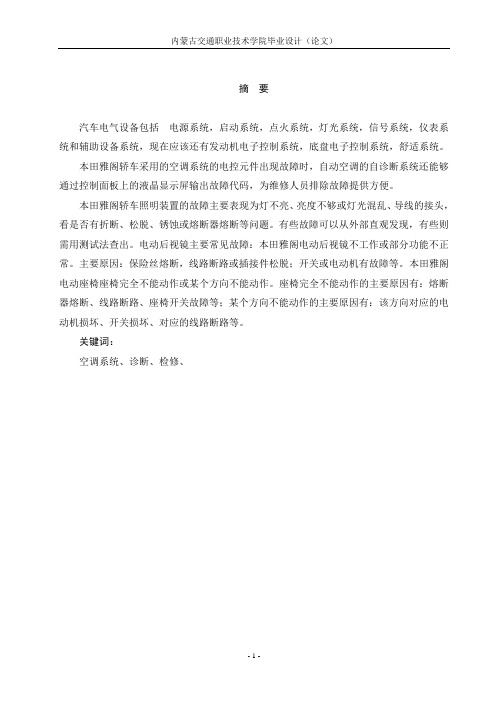

摘要汽车电气设备包括电源系统，启动系统，点火系统，灯光系统，信号系统，仪表系统和辅助设备系统，现在应该还有发动机电子控制系统，底盘电子控制系统，舒适系统。
本田雅阁轿车采用的空调系统的电控元件出现故障时，自动空调的自诊断系统还能够通过控制面板上的液晶显示屏输出故障代码，为维修人员排除故障提供方便。
本田雅阁轿车照明装置的故障主要表现为灯不亮、亮度不够或灯光混乱、导线的接头，看是否有折断、松脱、锈蚀或熔断器熔断等问题。
有些故障可以从外部直观发现，有些则需用测试法查出。
电动后视镜主要常见故障：本田雅阁电动后视镜不工作或部分功能不正常。
主要原因：保险丝熔断，线路断路或插接件松脱；开关或电动机有故障等。
本田雅阁电动座椅座椅完全不能动作或某个方向不能动作。
座椅完全不能动作的主要原因有：熔断器熔断、线路断路、座椅开关故障等；某个方向不能动作的主要原因有：该方向对应的电动机损坏、开关损坏、对应的线路断路等。
关键词：空调系统、诊断、检修、前言广州本田雅阁轿车空调系统用来控制车内的温度与湿度，提高驾驶员与乘客的乘坐舒适性。
广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。
为了充分利用有限的空间，形成一个功能齐全和性能多样的空气调节系统，广州本田雅阁轿车空调系统在结构设计上采取了一系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。
和以前其他本田ACCORD轿车上装备的空调系统不同的是，广州本田雅阁轿车装备的空调系统为自动空调系统，空调控制面板中的微处理器能根据车内外的环境来自动调节车内的温度和湿度。
当空调系统的电控元件出现故障时，自动空调的自诊断系统还能够通过控制面板上的液晶显示屏输出故障代码，为维修人员排除故障提供方便。
广州本田雅阁轿车照明装置的故障主要表现为灯不亮、亮度不够或灯光混乱等。
检查故障的方法一般是根据故障现象分析产生的原因或范围，然后在所确定的范围内逐一检查各电器导线的接头，看是否有折断、松脱、锈蚀或熔断器熔断等问题。
本田雅阁汽车发动机电控系统故障的快速诊断与排除本田雅阁汽车发动机电控系统是车辆的重要组成部分，它通过控制电子元件来管理发动机的工作，保证发动机的正常运行。
有时候发动机电控系统可能会出现故障，这就需要我们及时诊断并排除故障，以保证车辆的正常行驶安全。
本文将介绍本田雅阁汽车发动机电控系统故障的快速诊断与排除方法。
我们来了解一下本田雅阁汽车发动机电控系统常见的故障表现。
一般来说，发动机电控系统故障可能会引起发动机的运行不稳定、动力不足、怠速不稳、燃油消耗增加等问题。
车辆的故障指示灯可能会亮起，显示发动机电控系统故障码。
如果出现以上表现，就需要及时进行诊断和排除故障。
我们需要借助诊断仪器对发动机电控系统进行故障诊断。
通过连接诊断仪器，我们可以读取车辆的故障码，根据故障码来定位发动机电控系统的故障部位。
在读取故障码的过程中，我们需要注意一些细节，比如检查诊断仪器是否连接稳定、是否选择了正确的车型和发动机型号、是否按照指引操作等。
只有保证诊断仪器的准确连接和操作，才能得到可靠的故障码信息，为后续的故障排除提供帮助。
有了故障码的信息之后，接下来就是根据故障码来排查具体的故障原因。
一般来说，发动机电控系统故障可能涉及到传感器、执行器、线束、连接插头等部件。
我们可以通过测量传感器的电压、阻值，检查执行器和线束的连接是否良好，来判断故障部位。
我们还需要留意一些与故障相关的技术服务公告和维修案例，这些信息可以帮助我们更快速地解决故障。
在排查故障的过程中，我们还需要注意一些细节和注意事项。
在拆卸电控系统相关部件时，要注意操作规范，防止造成二次损伤；在测量传感器和执行器时，要根据技术手册上的数据来判断其工作是否正常；在更换部件后，要进行相关的学习和适应性程序，以保证新部件的正常工作。
除了以上的诊断和排除方法，我们还可以通过检查相关的技术服务公告和维修案例，来寻找可能的解决方案。
有时候，一些常见的故障可能会有通用的解决方法，通过参考这些信息，我们可以更快速地排除故障。

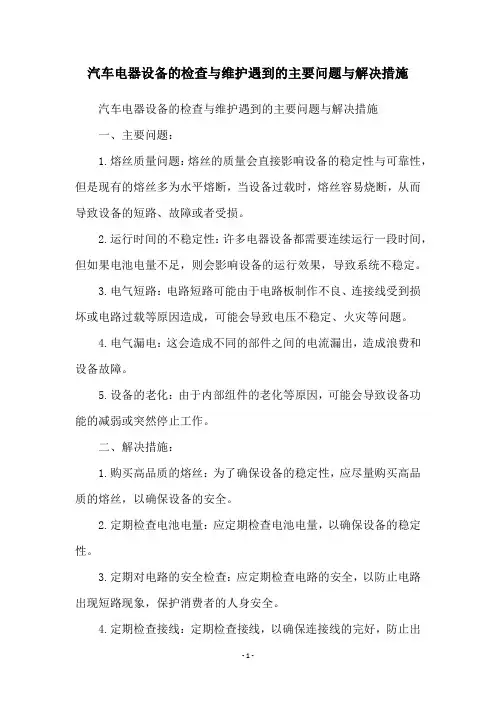

汽车电器设备的检查与维护遇到的主要问题与解决措施
汽车电器设备的检查与维护遇到的主要问题与解决措施
一、主要问题：
1.熔丝质量问题：熔丝的质量会直接影响设备的稳定性与可靠性，但是现有的熔丝多为水平熔断，当设备过载时，熔丝容易烧断，从而导致设备的短路、故障或者受损。
2.运行时间的不稳定性：许多电器设备都需要连续运行一段时间，但如果电池电量不足，则会影响设备的运行效果，导致系统不稳定。
3.电气短路：电路短路可能由于电路板制作不良、连接线受到损坏或电路过载等原因造成，可能会导致电压不稳定、火灾等问题。
4.电气漏电：这会造成不同的部件之间的电流漏出，造成浪费和设备故障。
5.设备的老化：由于内部组件的老化等原因，可能会导致设备功能的减弱或突然停止工作。
二、解决措施：
1.购买高品质的熔丝：为了确保设备的稳定性，应尽量购买高品质的熔丝，以确保设备的安全。
2.定期检查电池电量：应定期检查电池电量，以确保设备的稳定性。
3.定期对电路的安全检查：应定期检查电路的安全，以防止电路出现短路现象，保护消费者的人身安全。
4.定期检查接线：定期检查接线，以确保连接线的完好，防止出
现漏电现象。
5.定期检修和维护设备：定期检修和维护设备，如更换火灾等，以确保设备的安全性。
内蒙古交通职业技术学院毕业设计（论文）题目广州本田ACCORD发动机电控系统故障的诊断与检修系部汽车工程系专业／班级姓名指导教师时间目录摘要 (1)前言 (2)第一章广州本田雅阁汽车的成长历程 (3)第二章排除疑难故障的基本思路 (5)第一节故障的确认 (5)第二节故障的分析 (6)第三节排除疑难故障前的检查项目 (6)第三章ACCORD发动机电控系统故障分析 (7)第一节本田雅阁故障灯点亮、发动机熄火 (7)第二节本田雅阁2.2充电指示灯行车中突然亮起 (8)第三节本田雅阁车EGR电磁阀引起的启动困难 (8)致谢 (10)参考文献 (11)本田公司在新型发动机研发方面取得了引人注目的成就，尤其以VTEC（Variable Valve Timing and Lift Electronic Control，意为可变气门正时升程控制）为标识的发动机几乎成了高性能和高可靠性汽车动力的代名词。
自1983年VTEC技术被发明并首次运用于CBR400（当时称为HYPER VTEC）至今，该技术发展衍生出了DOHC VTEC、SOHC VTEC、SOHC VTEC-E、DOHC VTEC-DI、3-Stage VTEC、i-VTEC、i-VTEC I和最先进的Advanced VTEC。
以i-VTEC技术为核心的新型发动机系列的在燃料经济性得到了较大改善，对于大排量发动机，还把i-VTEC技术运用到了大排量3.5 L V6具有可变汽缸管理功能VCM（Variable Cylinder Management）的发动机上，在经济性方面VCM发动机比以前的同排量V型发动机提高16％。
本田的VTEC发动机技术已可以提高发动机在各种转速下的性能，无论是低速下的燃油经济性和运转平顺性还是高速下的加速性。
可以说，在电子控制阀门机构代替传统的凸轮机构之前，本田的VTEC技术在目前可以说是一种很好的方法。
关键词：i-VTEC发动机、VTC系统、配气相位新雅阁是集本田数年心血于一身的精品、换代产品，中国与北美市场同步生产上市。
电气设备故障排除与维修技巧解决常见问题电气设备在各个行业中都被广泛使用，但随着使用时间的增长，设备可能会出现各种故障。
正确的排除电气设备故障并进行维修对于设备的正常运行至关重要。
本文将介绍一些常见的电气设备故障，并提供相应的解决技巧，希望能对读者有所帮助。
一、电气设备无法开机当电气设备无法正常开机时，可能是由于以下原因造成的：1. 电源故障：首先检查电源插头是否插紧，电源线是否损坏。
另外，检查电源开关是否处于打开状态。
如果仍然无法开机，可能是电源故障。
建议使用万用表对电源进行测试，如发现电压低于正常范围，建议更换电源。
2. 电气线路故障：如果电源正常，但设备仍然无法开机，可能是电气线路故障引起的。
检查设备连接的电气线路，查看是否有断开或短路的情况。
如果发现线路故障，应及时修复或更换线路与连接器。
3. 设备内部故障：如果以上两种情况都排除，但设备仍然无法开机，可能是设备内部的元件故障。
这时需要进一步检查设备内部的电路板、保险丝、开关等部件。
如发现损坏的元件，应及时更换，或者请专业技术人员进行维修。
二、电气设备运行不稳定如果电气设备在运行过程中出现抖动、停止或频繁重启等问题，可能是以下原因导致的：1. 温度过高：电气设备在运行时会产生热量，如果设备长时间运行或工作环境温度过高，可能导致设备运行不稳定。
解决方法是加强设备散热，确保设备处于适宜的工作温度。
2. 过载：设备连接过多负载时，可能会导致设备运行不稳定。
解决方法是减少或优化设备负载，确保设备正常运行。
3. 电压不稳定：不稳定的电压会影响设备的正常运行。
可以使用电压稳定器或UPS（不间断电源）等设备来解决电压波动问题。
4. 环境湿度过高：湿度过高可能导致设备的部件锈蚀或绝缘材料变差，进而影响设备的正常运行。
建议将设备放置在干燥的环境中，并定期清洁设备，确保其无尘无湿。
三、设备发生电路短路或漏电情况1. 电路短路：电路短路指两个不同电位的导线发生直接接触，导致电流瞬间增大而引发故障。
摘要按照对汽车行驶性能作用的影响划分，可以把汽车电子产品归纳为两类：一类是汽车电子控制装置，汽车电子控制装置要和车上机械系统进行配合使用，即所谓“机电结合”的汽车电子装置；它们包括发动机、底盘、车身电子控制。
例如电子燃油喷射系统、制动防抱死控制、防滑控制、牵引力控制、电子控制悬架、电子控制自动变速器、电子动力、转向等，另一类是车载汽车电子装置，车载汽车电子装置是在汽车环境下能够独立使用的电子装置，它和汽车本身的性能并无直接关系。
它们包括汽车信息系统（行车电脑）、导航系统、空调系统、汽车音响及电视娱乐系统、照明设备与信号系统、车载通信系统、上网设备等。
本文以本田雅阁空调系统、电动车窗、刮水器为例，对本田雅阁电气系统及附件系统做出了具体的分析与检修。
关键词：空调系统、电动车窗、刮水器、检修前言广州本田雅阁轿车空调系统、电动车窗和雨刮器，提高了驾驶员与乘客的乘坐舒适性与安全性。
广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。
为了充分利用有限的空间，形成一个功能齐全和性能多样的空气调节系统，广州本田雅阁轿车空调系统在结构设计上采取了一系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。
广州本田雅阁轿车雨刮器除去挡风玻璃上的水、雪及沙尘，保证在不良天气驾驶员的视线。
而广州本田雅阁轿车电动车窗可以使驾驶员更加集中精力驾车，方便驾驶员和乘客的操作。
驾驶员操作时，可以使四个车窗中的任意一个上升或下降。
大大提高了行车中安全性。
第一章本田雅阁自动空调系统故障诊断与维修第一节本田雅阁自动空调系统的组成广州本田雅阁轿车自动空调系统由暖风装置、冷气装置和自动温湿控制装置组成。
1、暖风装置广州本田雅阁轿车用暖风机的热量来源是发动机冷却液。
暖风装置中各部件的位置如图1所示。
图1 暖风装置中各部件的位置2、冷气装置（自动空调器）广州本田雅阁轿车上使用的制冷剂为无氟HFC-134a（R-134a）制冷剂。
图2 冷气装置的构成以及制冷剂的循环过程如图2所示，广州本田雅阁轿车冷气装置（自动空调器）主要由压缩机、蒸发器、冷凝器、储液罐、膨胀阀、高低压开关和高低压软管等组成。
各个部件在车上的布置如图3和图4所示。
图3 广州本田雅阁轿车冷气装置（自动空调器）各个部件在车上的布置图4 广州本田雅阁轿车冷气装置（自动空调器）各个部件在车上的布置（1）空气压缩机空调压缩机的作用是将气态的制冷剂以高压压缩成液体。
压缩机吸入从蒸发器中排出的气态制冷剂，并将其压缩，从而使气态制冷剂的温度和压力急速上升。
空气压缩机由发动机驱动，压缩机工作时，会消耗发动机的动力，因而，在汽车暖机或加速状态下，压缩机将自动关闭。
（2）蒸发器与冷凝器蒸发器和冷凝器都是热交换器，其结构也很相似，都是在多层管道间装有大量的散热片，如同一台散热器。
液态的制冷剂经膨胀阀雾化后进入蒸发器的管道内，温度降低，鼓风机推动空气流过蒸发器的散热器片，被散热器片吸收热量后，变成冷风，送入车内。
散热器管道内的制冷剂吸收热量后，转化为低压的气体，进入低压管路。
低压管路内的制冷剂气体经压缩机后压缩后，成为高温高压的液气混合体，该液气混合体流过冷凝器时，通过冷凝器散热片向冷却空气散热，降低制冷剂温度，变成液态。
在蒸发器中被降压的液态制冷剂膨胀，流经蒸发器管路，同时吸收散热片和管路周围空气中的热量而汽化，从而使车辆内部的温度逐渐下降。
为了提高散热效率，冷凝器布置在冷却散热器的前面，利用行驶风和冷凝器冷却风扇送风，加速制冷剂的冷却。
（3）储液罐储液罐是暂时存放高压制冷剂的空腔。
它放置在冷凝器与膨胀阀之间。
另外，储液罐内还有干燥剂，用于吸收循环管内的水分并过滤系统中的尘埃脏物，从而可以防止水在管道内结冰，堵塞膨胀阀。
储液罐上部设有玻璃观察窗，可以观察制冷剂的量。
（4）膨胀阀膨胀阀用于降低液态制冷剂的压力和温度，使其成为低温低压的饱和液体。
膨胀阀将高压管路与低压管路分开。
膨胀阀上设有节流孔，限制高压制冷剂进入低压管路的数量，控制蒸发器的吸收的热量。
并且当高压制冷剂流经节流阀后，形成喷雾状，利于制冷剂的蒸发。
另外，膨胀阀上还有毛细管与温度传感器相连。
随着温度的变化控制膨胀阀节流阀的开度，改变制冷剂的喷雾流量，使制冷能力变化。
膨胀阀与蒸发器安装在一起。
（5）高低压开关高低压开关在管路内的压力低于2个标准大气压或高于32个标准大气压时均断开压缩机的电磁离合器，防止系统因缺少制冷剂或压力过高而损坏。
3、自动温湿控制装置自动温湿控制装置由温湿控制模块、车内外温度传感器、阳光传感器、蒸发器温度传感器、空气混调控制电动机、模式控制电动机、空气循环控制电动机和鼓风机电动机（含转速控制器）等组成。
自动温湿控制装置各元器件在车上的布置位置如图5和图6所示。
图5 自动温湿控制装置各元器件在车上的布置位置图6 自动温湿控制装置各元器件在车上的布置位置（1）车内空气温度传感器为一个温控电阻（热敏电阻），随车内温度的升高，该热敏电阻的电阻值减小，温度降低则电阻值增大。
（2）车外空气温度传感器为一个温控电阻（热敏电阻），随车外温度的升高，该热敏电阻的电阻值减小，温度降低则电阻值增大。
（3）阳光传感器为一个光敏可变电阻二极管。
随光照强度的增加，二极管的电阻值也增加。
（4）蒸发器温度传感器为一个温控电阻（热敏电阻），其阻值随蒸发器出口空气温度的升高而减小。
（5）空气混调控制电动机可根据车内温湿控制装置的输出指令调节冷/热空气的混合状态。
（6）模式控制电动机可根据车内温湿控制装置的输出指令控制出口空气的方向和流量。
（7）鼓风机电动机转速由车内温湿控制装置传送的信号进行控制。
第二节本田雅阁轿车空调系统的故障诊断与检修1 故障自诊断本田雅阁轿车自动温度控制装置具有自诊断功能，其故障自诊断操作方法如下：（1）接通点火开关；（2）将温度控制旋钮先旋至 MAX COOL（最冷）位置，然后再将旋钮旋至 MAX HOT（最热）位置；（3）工作1min后，同时按下AUTO（自动）按钮和OFF（关闭）按钮；（4）在同时按下 AUTO（自动）和 OFF（关闭）按钮时，如果系统有故障存在，就会通过温度显示器指示相应的故障。
2 常见故障及故障原因温度自动控制系统出现的常见故障是温度自动控制功能失常、取暖通风系统工作失常与空调制冷系统工作失常。
对各部分可能出现的故障及原因分析如下：（1）温度自动控制失常①车内温度传感器、车外空气温度传感器、阳光传感器和蒸发器温度传感器等有故障。
②传感器及温度自动控制电路短路或断路。
③车内温度控制装置有故障。
④起调节温度和通风作用的各风扇和控制电动机、继电器、开关等有故障。
（2）取暖通风系统失常①再循环控制风门不能在Fresh（新鲜空气）与Recirculate（再循环）之间变换。
故障原因有：再循环控制电动机损坏；再循环控制连接装置或风门损坏；与再循环控制有关的线路及插接器有接触不良、断路或短路、熔丝烧断等故障；加热器控制板故障。
②鼓风机电动机在某一速度或范围内不能运转。
故障原因有：加热器风扇开关损坏；鼓风机电阻损坏；鼓风机电动机控制电路有线路接触不良、断路或短路等故障。
③鼓风机电动机完全不工作。
故障原因有：鼓风机电动机损坏；鼓风机电动机继电器损坏；加热器风扇开关损坏；鼓风机电动机控制电路有线路接触不良、断路或短路、熔丝烧断等故障。
④供暖通风与制冷都不工作。
故障原因有：加热器控制电路有断路或短路、熔丝烧断等故障；加热器控制板有故障。
（3）空调制冷系统失常①散热器风扇完全不能运转，但在空调接通时冷凝器风扇可运转。
故障原因有：散热器风扇继电器损坏；散热器风扇电动机损坏；散热器风扇控制电路有断路或短路、熔丝烧断等故障。
②冷凝器风扇完全不能运转，但在空调接通时散热器风扇可运转。
故障原因有：冷凝器风扇继电器损坏；冷凝器风扇电动机损坏；冷凝器风扇控制电路有断路或短路、熔丝烧断等故障。
③散热器、冷凝器风扇只是在接通空调时才运转，平时不能运转。
故障原因有：散热器风扇开关损坏；冷却系统有故障；散热器风扇控制电路断路或短路。
④在空调接通时，散热器、冷凝器风扇都不能转动。
故障原因有：空调二极管损坏；散热器控制模块有故障；散热器风扇控制电路有断路或短路、熔丝烧断等故障。
⑤空调压缩机离合器不能啮合。
故障原因有：压缩机离合器继电器损坏；压缩机离合器损坏；压缩机离合器控制电路有断路或短路、熔丝烧断等故障；ECM 有故障。
⑥空调制冷系统不工作，即散热器风扇、冷凝器风扇和压缩机等都不工作。
故障原因有：空调压力开关故障；加热器控制板有故障；空调系统控制电路有断路或短路、熔丝烧断等故障；空调系统压力不正常。
第三节故障诊断实例故障现象一：某款本田雅阁轿车，配置F22B型电喷发动机，出现空调不制冷故障现象，在充注完制冷剂后，压缩机仍然不吸合。
故障诊断：运转发动机，按下空调面板的冷气开关，散热器后方的冷却风扇和冷凝器风扇可随之运转，只是压缩机不吸合。
找到压缩机电磁离合器继电器，短接30与87号端子，离合器能够吸合；在该继电器座上的85与86号端子间串接一试灯进行检查，得知故障的直接原因是发动机控制单元ECU未执行吸合指令。
为了验证冷气开关信号是否已到达ECU。
在前乘客脚底板下找到ECU控制单元，发现其针脚与现有的电路图资料不符。
但同为一种车系，应具有相同的控制特点，因此仍可使用图7空调控制电路所示的电路作为参考。
图3-2 空调控制电路图图 7 空调控制电路由电路图可知，空调冷气开关需借助暖气风扇开关进行搭铁。
也就是说，只有暖气风扇运转，空调冷气开关才能作用。
然后这一搭铁信号经由恒温器开关、空调压力开关至ECU。
ECU获此“空调请求信号”后才有可能触发电磁离合器继电器吸合。
与此同时，冷气开关的闭合会令两个散热风扇继电器的控制端线路经一个二极管后搭铁，使风扇同步运转。
根据此思路，通过测量找到这条“空调请求信号”线，按动冷气开关，可在12V与0V间变换。
接下来测量ECU的电磁离合器继电器控制线路，它与继电器的端子连接良好。
至此说明，故障与空调系统的外部线路无关。
发动机ECU对压缩机离合器的控制是有条件的，如节气门角度开启的速率、发动机温度等。
其中水温信号为影响因素之一，通过测量，得知发动机的水温传感器信号处于正常的电压值范围内，发动机系统自诊断也无故障码输出。
综合分析，故障应在ECU本身，更换新件，故障彻底排除。
故障总结：本田这一问题较多。
由于更换ECU费用昂贵，因此可将ECU针脚的“空调请求信号”线与电磁离合器控制线接在一起。
另外，根据电路图控制特点，这种连接方法不会对ECU造成损坏，同时因为外部线路有二极管的串联，与风扇控制线路不会相互影响，因此是一种较为经济的解决方案。
