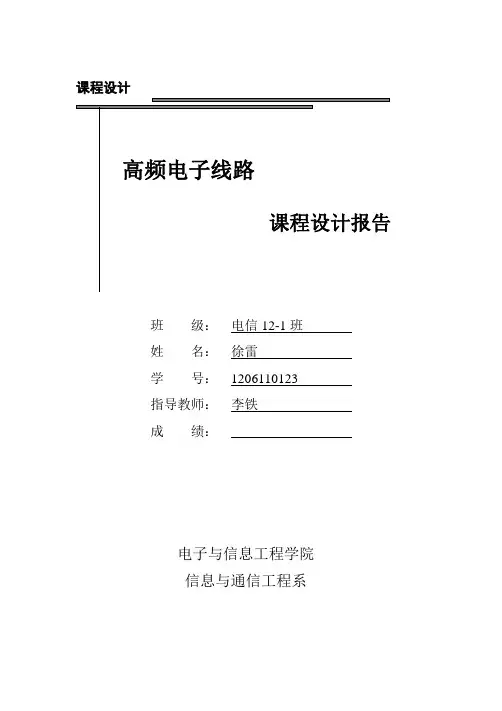

课程设计
班级：电信12-1班
*名：**
学号：**********
指导教师：**
成绩：
电子与信息工程学院
信息与通信工程系
目录
摘要 (1)
引言 (2)
1. 概述 (3)
1.1 LC振荡器的基本工作原理 (3)
1.2 起振条件与平衡条件 (4)
1.2.1 起振条件 (4)
1.2.2平衡条件 (4)
1.2.3 稳定条件 (4)
2. 硬件设计 (5)
2.1 电感反馈三点式振荡器 (5)
2.2 电容反馈三点式振荡器 (6)
2.3改进型反馈振荡电路 (7)
2.4 西勒电路说明 (8)
2.5 西勒电路静态工作点设置 (9)
2.6 西勒电路参数设定 (10)
3. 软件仿真 (11)
3.1 软件简介 (11)
3.2 进行仿真 (12)
3.3 仿真分析 (13)
4. 结论 (13)
4.1 设计的功能 (13)
4.2 设计不足 (13)
4.3 心得体会 (14)
参考文献 (14)
徐雷：LC振荡器设计
摘要
振荡器是一种不需要外加激励、电路本身能自动地将直流能量转换为具有某种波形的交流能量的装置。种类很多，使用范围也不相同，但是它们的基本原理都是相同的，即满足起振、平衡和稳定条件。通过对电感三点式振荡器（哈脱莱振荡器）、电容三点式振荡器（考毕兹振荡器）以及改进型电容反馈式振荡器（克拉波电路和西勒电路）的分析，根据课设要求频率稳定度为10-4,西勒电路具有频率稳定性高，振幅稳定，频率调节方便，适合做波段振荡器等优点,因此选择西勒电路进行设计。继而通过Multisim设计电路与仿真。
关键词：振荡器；西勒电路；Multisim
Abstract
The oscillator is a kind of don't need to motivate, circuit itself automatically device for DC energy into a waveform AC energy applied. Many different types of oscillators, using range is not the same, but the basic principles are the same, to meet the vibration, the equilibrium and stability conditions. Based on the inductance of the three point type oscillator ( Hartley), three point capacitance oscillator ( Colpitts) and improved capacitor feedback oscillator (Clapp and Seiler) analysis, according to class requirements, Seiler circuit with high frequency stability, amplitude stability frequency regulation, convenient, suitable for the band oscillator etc., so the final choice of Seiler circuit design. Then through the Multisim circuit design and simulation. Key Words：Oscillator; Seiler; Multisim
1
高频电子线路课程设计
引言
在信息飞速发展的时代，对信息的获取、传输与处理的方法越来越受到人们的重视。如何高效快捷且没有失真传递信息成为关注的热点。通过对高频电子线路课程的学习，了解到高频信号发生器主要用来向各种电子设备和电路提供高频能量或者高频标准信号，以便测试各种电子设备和电路的电气特性。一般采用LC调谐式振荡器，频率可由调谐电容器的度盘刻度读出。高频信号发生器主要是产生高频正弦振荡波，故电路主要是由高频振荡电路构成。振荡器的功能是产生标准的信号源，广泛应用于各类电子设备中。为此，振荡器是电子技术领域中最基本的电子线路。
振荡器主要分为晶体振荡器和LC振荡器，本次课设采用LC振荡器。LC振荡器中的基本电路就是通常所说的三点式振荡器，即LC回路的三个端点与晶体管的三个电极分别连接而成的电路。其中三点式又分为两种基本电路。根据反馈网络由电容还是电感完成的分为电容反馈振荡器和电感反馈振荡器。同时为了提高振荡器的稳定度，通过对电容三点式振荡器的改进可以得到克拉泼振荡器和西勒振荡器两种改进型的电容反馈振荡器。其中互感反馈易于起振，但稳定性差，适用于低频，而电容反馈三点式振荡器稳定性好，输出波形理想，振荡频率可以做得较高。
通过对各电路的比较，以及根据课设要求工作频率5MHz ，频率稳定度10-4，电源电压15V，波形质量较好，有适当的输出功率。等综合考虑，最终选择西勒振荡器，并完成相关的技术指标。
2
徐雷：LC振荡器设计
1. 概述
1.1LC振荡器的基本工作原理
振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。LC振荡器是一种能量转换器，由晶体管等有源器件和具有选频作用的无源网络及反馈网络组成。振荡器根据自身输出的波形可分为正弦波振荡器和非正弦波振荡器，正弦波振荡器在广播通讯、自动控制、仪器仪表、高频加热、超声探伤等领域有着广泛的应用；而非正弦振荡器能产生出矩形波(方波)、三角波、锯齿波等信号，这些信号可以用于测量设备、数字系统、自动控制及计算机设备中。本设计讨论的就是正弦波振荡器。其框图如图1-1所示。
图1-1振荡器原理框图
放大器的增益:
A= V0/ V i(1-1)反馈系数:
F= Vf/ V0 (1-2)由所学知识可知，构成一个振荡器必须具备下列三个条件：
(1)一套振荡回路，包含两个（或两个以上）储能元件。在这两个元件中，当一个释放能量时，另一个就接收能量。释放与接收能量可以往返进行，其频率决定于元件的数值。(2)一个能量来源，补充由振荡回路电阻所产生的能量损失。在晶体管振荡器中，这个能源就是直流电源。
(3)一个控制设备，可以使电源功率在正确的时刻补充电路的能量损失，以维持等幅振荡。这是由有源器件和正反馈电路完成的。
3
