下载文档原格式
工程名称临沂金锣文瑞高低温车间制冷设备配件维修分项工程名称氨制冷系统安装日期2015.5.12 管线号G0105-350 焊接方法氩弧焊打底，手工电弧焊盖面设备名称压力管道环境温度25℃相对湿度40%所用焊接工艺文件焊接作业指导书、焊接工艺评定报告焊口编号焊材焊接电源焊接电流（A）电弧电压(V)焊接速度(cm/min)施焊焊工牌号规格编号种类极性G0105 -B1 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B2 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B3 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B4 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B5 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B6 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B7 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申G0105 -B8 ER50-6 Φ2.5S1401-01 直流155 22 7 张金忠E4303(J422) Φ3.2T1401-01 直流115 22 13 张同申备注：注：焊缝返修亦用此表。
焊接检测综合实验报告1. 实验目的本实验旨在通过焊接检测综合实验，掌握焊接质量检测的原理、方法和技术。
2. 实验原理焊接是一种常见的连接金属构件的方法，但焊接质量对于连接件的强度和稳定性至关重要。
因此，焊接质量检测具有重要的意义。
本实验采用了以下常见的焊接检测方法：2.1 可视检测可视检测是一种直观的检测方法，通过人眼观察焊接接头表面情况，判断焊接缺陷的存在与程度。
常见的焊接缺陷有焊缝不齐、气孔、夹渣等。
实验中，我们使用放大镜观察焊缝，并结合焊缝图像判断焊缝的质量情况。
2.2 穿透检测穿透检测是一种高频率超声波检测方法，通过超声波穿透焊接接头，检测焊缝中的缺陷。
缺陷会导致超声波的干扰波形，从而通过接收机得到检测结果。
在实验中，我们使用超声波探头对焊接接头进行扫描，然后通过示波器观测超声波的波形，分析焊缝的质量情况。
2.3 磁粉检测磁粉检测是一种使用磁粉材料和磁场检测缺陷的方法。
焊接接头中的缺陷会导致磁场的扭曲，进而吸引住磁粉颗粒。
在实验中，我们在焊接接头表面撒布磁粉，然后观察磁粉分布情况来判断焊缝的质量。
3. 实验步骤1. 准备焊接接头样品，并确保表面清洁、光滑。
2. 进行可视检测，使用放大镜观察焊缝形状，判断焊缝的质量。
3. 进行穿透检测，将超声波探头放置在焊缝位置，并观察示波器上的波形，分析焊缝的质量。
4. 进行磁粉检测，将磁粉撒布在焊接接头表面，并观察磁粉的分布情况，判断焊缝的质量。
5. 根据实验步骤的结果，进行焊缝质量评估。
4. 实验结果与分析根据可视检测，焊缝表面平整，没有明显的焊缝不齐、气孔或夹渣等缺陷。
穿透检测结果显示焊缝中没有明显的干扰波形，表明焊缝没有严重的缺陷。
磁粉检测结果显示焊缝周围磁粉分布均匀，没有明显的聚集点，表明焊缝没有明显的缺陷。
综上所述，本次焊接检测实验的结果显示焊缝质量良好，没有明显的焊接缺陷。
通过可视检测、穿透检测和磁粉检测相结合的方法，我们可以全面地评估焊缝的质量，保证焊接连接的可靠性。

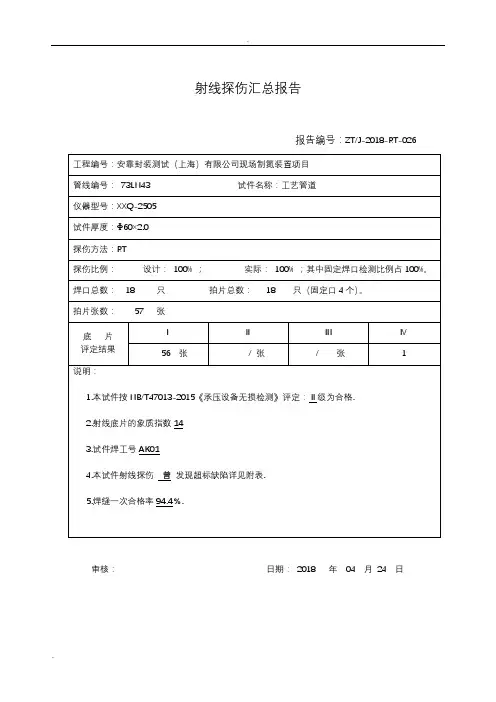

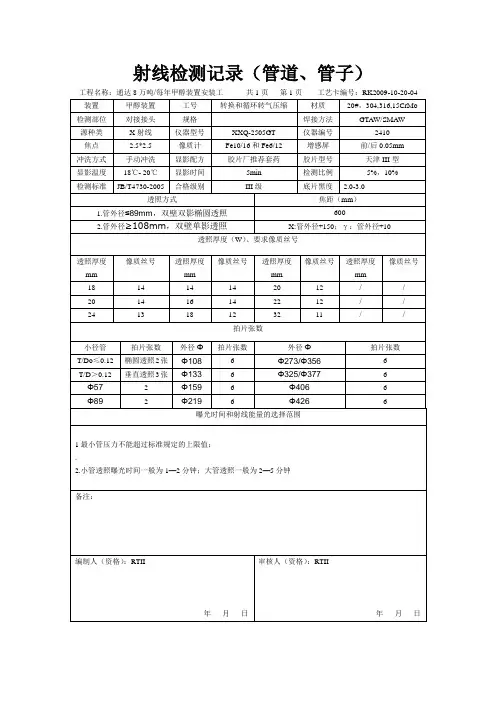

管道对接焊缝射线探伤通用作业指导书云南省火电建设公司作业文件小ZS05 -2006 国电小龙潭电厂三期2⨯300MW机组扩建工程管道对接焊缝射线探伤通用作业指导书1 适用范围射线探伤作为一种比较成熟的无损检测手段，常常成为当今电力建设工程焊接质量检验的首选方法。
但透照质量的优劣，又决定着检测结果的准确性和公正性。
为使国电小龙潭电厂三期2⨯300MW扩建工程#8机组大、中直径钢管射线探伤规范化、标准化，以稳定和提高检验质量，保证施工安全，本作业指导书规定了大、中直径钢管(公称直径大于89mm)对接焊接接头(以下简称焊缝)的射线探伤方法及探伤结果评定要求。
适用于国电小龙潭电厂三期2⨯300MW扩建工程#8机组安装范围内以及为完成本工程而进行的焊工考试、焊工仿样、焊接工艺评定中直径大于89mm，壁厚≤20mm的钢管焊缝的射线探伤以及壁厚≥70mm管道焊缝的中间检验。
设备的入场检验以及公司中心试验室承担的其它工程中条件相同或相似的管道焊缝射线探伤工作也可参照本作业指导书执行。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DL647-2004 《电站锅炉压力容器检验规程》DL869－2004 《火力发电厂焊接技术规程》DL/T821－2002 《钢制承压管道对接焊接接头射线检验技术规程》GB3323－87《钢熔化焊对接接头射线照相和质量分级》JB4730－94《压力容器无损检测》DL5009.1－2002《电力建设安全工作规程》(火力发电厂部份)国电电源[2002]49号《电力建设安全健康与环境管理工作规定》GB4792－84《放射卫生防护基本标准》3 编制依据《云南省火电建设公司企业标准.质量、环境和职业健康安全管理手册及程序文件》云南省火电建设公司小龙潭三期扩建工程项目部2006年01月07日批准 2006年01月07日实施宣ZX.03－2002《国电小龙潭电厂三期2 300MW扩建工程#8机组金属检验/试验施工组织专业设计》及《云南省火电建设公司中心试验室质量管理手册》4 定义4.1 单壁单影外透法：射线源置于管道外，胶片放置在射源另一侧管道内壁相应焊缝区域上并与其贴紧，利用射线对管道焊缝进行探伤的方法。

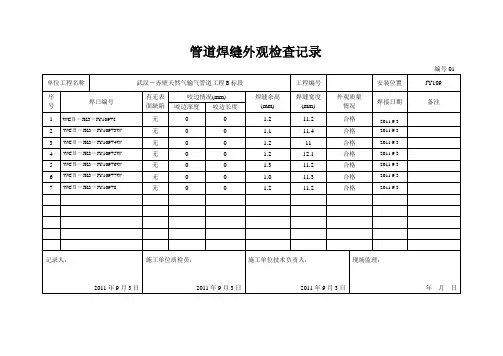

管道焊缝外观检查记录
编号01
管道焊缝外观检查记录
编号02
管道焊缝外观检查记录
编号03
管道焊缝外观检查记录
编号04
管道焊缝外观检查记录
编号05
管道焊缝外观检查记录
编号06
管道焊缝外观检查记录
编号07
管道焊缝外观检查记录
编号08
管道焊缝外观检查记录
编号09
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录
管道焊缝外观检查记录。
1、沉水试验用于受较小内压的小型容器或管道。
检验前先对容器或管道充以一定压力(0.4-0.5MPa)的压缩空气，然后沉水以检验密封性，如右泄漏；水中必有气泡发生。
这也是检查自行车内胎是否漏气的常用乎段。
2、盛水试验以水自重所产生的静压检验结构有无渗漏现象。
以目测为主，适用于不受压但要求有密封性的一般焊接结构。
3、氨渗漏试验用途与煤抽渗漏试验相同，其灵敏度高于煤油渗漏试验。
试验前先在焊缝便于观察一侧粘贴浸过质量分数为5%的HgN03,水溶液或酚酸试剂的白纸条或绷带，然后在容器内充氨气或加有体积分数为1%氮气的压缩空气。
如有泄漏，就会在白纸条或绷带上泛出色斑。
浸过质量分数为5%HgNO3水溶液的为黑斑，浸过酚酸试剂的为红斑。
4、煤油渗漏试验用于受较小内压及要求有一定密封性的焊接结构。
煤油渗透性强,非常适合焊缝的密封性检验。
检验前先在焊缝便于观察一侧刷石灰水，于燥后在焊缝另一侧刷涂煤油，如有穿透性缺陷，石灰层上会泛出煤油斑或煤油带。
观察时间为15∙30min05、氢质谱试验氧质谱试验是目前密封性检验的最有效手段，氢质谱仪灵敏度极高，可检出体积分数为10-6的氨。
试验前先在容器内充氨，然后在容器焊缝外侧检漏。
缺点是氨气价昂及检验周期较长。
尽管氨气有极强穿透力，但极微小缝隙（此类缝除用其他手段无法检出）的穿透仍须较长时间，一些厚壁容器的检漏往往长达数十小时。
适当加温可加快检漏速度。
6、气密性试验气密性试验是锅炉、压力容器及其他要求气密性重要焊接结构的常规检验手段。
介质为洁净空气，试验压力一般等于设计压力。
试验时压力应逐级递增。
达到设计压力后，在焊缝或密封面外侧涂肥皂水并以肥皂水是否冒泡为检验依据。
因气密性检验有爆炸危险，因此应在水压试验合格后进行。
气密性试验与气压试验是不一样的：1、它的目的不同，气密性试验是检验压力容器的严密性，气压试验是检验压力容器的耐压强度。
其次试验压力不同，气密性试验压力为容器的设计压力，气压试验压力为设计压力的1.15倍。
