海口市快速路网骨干工程海秀快速（一期）K4+081～K8+150段墩柱支架施工方案编制：复核：审批：中国中铁一局海口市海秀快速路第二合同段项目经理部2013年5月目录1、编制依据 (1)2、工程概况 (1)3、支架搭设形式 (1)4、脚手架搭设材料准备和质量标准 (2)5、施工工艺及方法 (3)5.1基底处理 (3)5.2脚手架搭设的技术要求 (4)5.3脚手架搭设 (4)5.4脚手架检查验收 (6)5.5脚手架拆除施工 (9)6、脚手架安全措施 (10)7、高空作业安全措施 (11)附件1：墩柱双排脚手架设计计算 (13)附件2：系梁底支架计算 (16)1、编制依据（1）设计施工图纸。

（2）《建筑施工碗扣式脚手架安全技术规范》（JGJ-166-2008）。

（3）《建筑施工技术手册》（第二版）。

（4）《建筑结构荷载规范》（GB50009-2001）。

2、工程概况本标段墩台共有228个，其中主线桥181个，匝道桥47个。

墩台砼标号为C40砼,墩柱最高达12.322m，墩身采用花瓶型桥墩，其中主线标准型中主墩形式为：双柱墩形式，柱间内间距4.0m。

墩柱底截面为矩形，四角设置R=15cm 倒角，柱底尺寸为2.0x1.5m，在墩柱顶部3.85m范围内墩柱侧向曲线（外侧曲线R=9.015m、内侧曲线R=29.766m）放大，顶部尺寸2.0x2.0m 。

两墩柱上端设置变截面系梁，中截面尺寸1.5×1.5m，下端为R=7.125m曲线）；主线标准型边主墩形式同中主墩形式且墩顶前后两侧设牛腿，具体分类见下表：3、支架搭设形式先沿墩柱四周采用直径48mm的碗扣脚手架，脚手架搭设形式为双排构造，立杆间距0.9米、1.2米，步距1.2米；系梁碗扣支架搭设承台砼面上，立杆横向间距按5×0.6米搭设,纵向间距0.6米，共搭设3排,步距1.2米（见：见墩柱支架搭设图）。

脚手架的搭设及时在不同高度的顶部四个方向对称拉揽风绳固定，揽风绳与地面成45度角，搭设完成后将揽风绳固定与顶部立杆节点部位，下部与打设在地面的地锚固定。

脚手架围绕墩身搭设成整体封闭体系，最里侧立杆距离墩身最外侧距离不小于60cm，保证有足够的钢筋作业空间和模板施工空间。

脚手架内搭设人行爬梯，人行斜道采用之字型斜道，宽度不小于1米，坡度宜采用1：3；拐弯处应设置平台，其宽度不应小于斜道宽度。

人行斜道两侧及平台外围均应设置栏杆及挡脚板。

栏杆高度应为1.2米，挡脚板高度不应小于18cm。

4、脚手架搭设材料准备和质量标准钢管脚手架采用ф48mm，壁厚3.5mm的钢管，钢材强度等级Q235-A，钢管表面应平直光滑，钢管上严禁打孔，并不应有裂纹、分层、压痕、划道和硬弯。

新购置的脚手架钢管须有出厂合格证等质量证明文件。

脚手架扣件应符合《钢管脚手架扣件》（GB15831）规定，新购扣件要有出厂合格证，并不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。

钢管螺栓拧紧力矩达70N·m时不得破坏。

如使用旧扣件时，操作人员要逐个检查，发现裂纹、变形、滑丝时，严禁使用。

脚手架采用碗扣式钢管架时，立杆主要采用3.0m、2.4m、1.8m、1.2m几种,立杆接长错开布置，横杆采用1.2m、0.9m、0.6m三种规格。

碗扣式支架配件规格尺寸见下：脚手板采用木板或竹夹板，厚度不小于50mm，宽度大于等于200mm，长度为4～6m。

高空作业所搭设脚手架平台四周挂设安全网，安全网采用密目式安全网，网目应满足2000目／100cm²，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色选用绿色。

要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由海口市建筑安全监督管理部门发放的准用证。

在脚手架搭设施工前由工程技术、安全负责人按有关脚手架的要求进行检查验收，不合格的产品不得使用。

5、施工工艺及方法5.1基底处理回填基坑前需检查坑内是否有积水及杂物，如有积水先用水泵抽干基坑内积水，清除槽底一切杂物，并初步整平槽底。

基坑回填要求：采用道渣间隔土分层填筑夯实，道渣间隔土比例为未筛分碎石与土的比例为1:1（体积比），回填料的种类、粒径，应符合设计及规范要求。

基坑回填分层、水平夯实；基坑回填标高不一致时，从低处逐层填压。

回填每层不超过30cm。

5.2脚手架搭设的技术要求(1)支架搭设前承台基坑需回填至基本与承台面齐平处，并夯实、平整，在回填位置搭设支架下面需纵向设置方木做支垫。

(2)立杆的垂直偏差不大于架高的1／400，最大不超过100mm。

(3)剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。

(4)剪刀撑斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。

(5)在脚手架顶部设置2根υ25的圆钢作为避雷针，长1m，绑扎固定于钢管上，其底部连接橡皮铜芯绝缘电缆，绝缘电缆直接连接到设置承台两侧基坑里面的接地υ25圆钢上。

整个防雷构件和钢管脚手架之间全部绝缘隔离。

橡皮铜芯电缆（截面积70mm2）和接地圆钢之间通过铜质连接套筒压接连接，接头部位用不透水绝缘胶布缠裹密室。

确保不漏电。

脚手架与电压为1～20KV以下架空输电线路的距离应不小于2m，同时设有隔离防护网。

(6)脚手架顶部须设置作业平台，平台周边应设安全围栏及挡脚板，围栏高度必须大于1.2m且必须连接牢固，并设不小于0.18m高的挡脚板，并用密目式安全网封闭，脚手板与封闭密目网间空隙不得大于0.1m。

(7)脚手架搭设后由项目部组织各部门成立脚手架管理小组验收，验收人员履行验收签字手续。

验收不合格应在整改完毕后重新填写验收表。

5.3脚手架搭设脚手架搭设的工艺流程为：场地平整、材料配备→定位设置通长垫木、底座→水平扫地杆→立杆→横杆→剪刀撑→铺平台脚手板→扎防护栏杆→挂安全网→组织检查验收。

(1)在安装墩柱钢筋之前首先沿墩柱四周采用直径48mm的碗扣脚手架，搭设绑扎墩柱分布筋及模板安装的脚手架，脚手架搭设形式为双排构造，立杆间距0.9米、1.2米，步距1.2米；系梁碗扣支架搭设承台砼面上，立杆横向间距按5×0.6米搭设,纵向间距0.6米，共搭设3排,步距1.2米（见墩柱支架搭设图）。

(2)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。

靠近坡上方的立杆轴线到边坡的距离不应小500mm。

(3)每4～6m加设一道剪刀撑，剪刀撑呈八字形，斜向角度45°～60°，下端支撑在地基上，距地面0.3m设置扫地杆。

支架顶部满铺脚手板，设置防护栏。

搭设时在其中一侧设用于施工人员上下的楼梯一处。

支架四周设置排水沟，防止雨水浸泡。

(4)脚手架与立柱模板不得有任何连接。

(5)安全立网的边绳与支撑架体应贴紧。

安全立网安装平面应垂直于水平面，并与作业面边缘最大间隙不超过100mm；密目式安全立网的边缘与作业人员工作面应贴紧密合。

操作平台及人行爬梯下设随层水平网。

兜网要采用符合质量要求的平网，并用系绳系牢，不可留有漏洞。

(6)操作平台上施工时不得多人聚集一处，所有物件必须摆放整齐均匀，不得乱抛杂物，防止坠物伤人。

(7)支架的施工和使用应设专人负责，并设安全监督检查人员，确保支架的搭设和使用符合设计和有关规定要求。

(8)在台风季节设置可靠的缆风措施，确保支架的整体稳定性。

5.4脚手架检查验收(1)脚手架必须按照由持有效上岗证的专业技术工人搭设。

(2)脚手架搭设完成后由工区施工负责人组织枝术人员、安全人员及各工点脚手架管理小组进行检查验收。

(3)脚手架完成须进行检查和验收，验收严格按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001执行。

发现有不符合要求的应迅速整改，并追究责任，经验收合格方能交付使用。

(4)主要检查验收内容：构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；安全网的张挂及扶手的设置是否齐全；基础是否平整坚实、支垫是否符合规定；横向水平杆的数量、位置和设置是否符合要求；垂直度及水平度是否合格。

(5)相关验收标准、参数：扣件螺栓拧紧采用板手检查，抽样方法应按随机分布原则进行。

抽样检查数目与质量判定标准，应按下表的规定确定。

不合格的必须重新拧紧，直至合格。

扣件拧紧抽样检查数目及质量判定标准如下表脚手架搭设的技术要求、允许偏差与检验方法见下表：5.5脚手架拆除施工(1)脚手架拆除前应由现场施工负责人与安全人员进行全面检查确认后，通知脚手架作业班组方可对脚手架进行拆除。

拆架程序应遵守由上而下，先搭后拆的原则进行。

(2)拆除顺序为：踢脚杆→防护栏杆→脚手板→剪刀撑→斜撑杆→横杆→立杆，自上而下拆除，一步一清，不得采用踏步式拆除，不准上、下同时作业。

(3)针对具体情况设置可靠的临时缆风和支撑措施，保持稳定，在拆除过程中设专人防护，必要时设置隔离措施，严禁由上往下乱扔脚手板，材料，工具等杂物，防止伤人。

(4)拆除脚手架时，周围设置警戒围栏，张挂醒目的警戒标志，禁止非操作人员通行和地面施工人员能行，并有专人负责警戒。

(5)严禁上下同时进行拆架作业，并从上而下拆除，不得上下双层作业。

拆除的脚手杆、板应用人工传递或吊机吊送，严禁随意抛掷。

(6)长立杆、斜杆的拆除应由二人配合进行，不宜单独作业，拆模间歇或下班时应检查将已活动的模板、拉杆、支撑等是否固定牢固，必要时应加设临时固定支撑，严防突然掉落、倒塌伤人。

(7)拆卸的钢管与扣件等应分类堆放，严禁高空抛掷。

吊下的钢管与扣件运到地面时应及时按品种规格堆放整齐，整理保养。

(8)遇六级或六级以上大风和雨等恶劣天气时，禁止脚手架拆除作业。

6、脚手架安全措施(1)支架搭设人员必须是经过国家按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。

(2)立杆选用同类管径和壁厚的钢管搭设，严禁不同型号的钢管混合使用。

(3)支架每搭设完一层，应及时校正步距、纵距、横距及立杆的垂直度。

(4)支架立杆底端采用立杆底座，搭设完毕必须设置剪刀撑。

(5)脚手板要铺满、绑牢，无探头板，并牢固的固定在脚手架的支撑上，脚手架的任何部分均不得与模板相连。

(6)脚手架设置栏杆，上下通道设置专门梯子，加设防滑木条，两侧设栏杆并挂设安全网。

(7)禁止双层作业，正确佩带安全帽。

(8)拆除模板、脚手架时，要做好安全防护措施，拆除时可视吊装设备能力，分组拆除或吊至地面上解体，以减少高空作业量和杆件变形，拆除要划定警戒区。

合集下载

墩柱脚手架施工方案

墩柱脚手架施工方案

墩柱脚手架施工方案一、引言墩柱脚手架在建筑施工中扮演着至关重要的角色，它为施工工人提供了安全稳定的工作平台，保障了施工进程的顺利进行。

本文将就墩柱脚手架的施工方案进行详细讨论，以确保施工过程安全高效。

二、施工前准备1. 设计方案确认在施工前，需核实设计方案，确保脚手架的尺寸、荷载标准等符合建筑要求，并保证结构稳定可靠。

2. 施工人员准备确保施工人员具备相关证书和经验，了解脚手架的构造和组装方法，确保能够安全高效地进行施工作业。

三、脚手架组装1. 墩柱搭设首先在地面上搭设好基础，然后根据设计方案按照要求设置墩柱，确保墩柱的位置准确稳固。

2. 主梁架设连接墩柱和横梁，搭设主梁，并严格按照设计要求调整横梁的位置，保证脚手架的平整度和水平度。

3. 脚手板安装安装脚手板，确保脚手板的结构牢固，表面平整，避免工人在脚手板上工作时受伤。

四、施工作业1. 安全防护在施工过程中，要确保施工现场的安全防护设施完备，工人需佩戴好安全帽、安全带等，避免发生意外。

2. 材料运输材料运输需通过专门的通道进行，避免对脚手架的损坏，确保施工现场整洁有序。

3. 定期检查在施工过程中，要定期检查脚手架的连接部位、横梁、墩柱等部位是否松动或损坏，及时进行维修和加固。

五、施工结束1. 拆除脚手架在施工结束后，需按照反向顺序拆除脚手架，注意安全操作，避免脚手架零部件坠落，造成安全事故。

2. 清理施工现场清理脚手架拆除后的施工现场，清除杂物，确保施工现场环境整洁清爽。

结语墩柱脚手架的施工方案是保障建筑施工安全的重要环节，只有严格按照设计方案和操作规程进行施工，才能保障施工人员的安全，确保施工质量。

希望本文提供的墩柱脚手架施工方案能够对相关人员有所帮助，确保施工过程的安全高效进行。

双排脚手架施工方案

双排脚手架施工方案

双排脚手架施工方案双排脚手架施工方案1一、脚手架方案选择结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排脚手架。

架此架为一架三用，及用于结构施工和装饰施工，同时兼做安全防护。

脚手架搭设采用双排单立杆。

立杆离结构外沿0.3m，横距为1m，纵距为1.5m，大横杆步距为1.5m二、构造要求及技术措施1、地基处理，搭设场地必须平整，基础上底座下设置300__300__300mm砼墩，布设必须平稳，不得悬空，并设置排水措施。

2、立杆：全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。

接头交错布置，两个相邻立柱接头避免出现同步同跨内，并在高度方向错开的距离不小于50cm3、大横杆：大横杆置于小横杆之下，在立柱的两侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆之间要交圈。

大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。

相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。

4、小横杆：每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm，小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要可在两立柱之间等距离增设小横杆。

小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。

双排脚手架施工方案2为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。

1工程概况1.1本工程位于：建筑层次：五层建筑面积：大约20__平方米1.2基础处理，采用夯实、找平。

2搭设方案2.1材料及规格选取根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5MM，并使用钢扣件。

2.2搭设尺寸2.2.1搭设总高度约18米，要求随施工进度搭设，高度超出施工层1.5米。

墩柱脚手架施工方案

墩柱脚手架施工方案

墩柱脚手架施工方案一、工程概况本工程为一座墩柱的施工工程，主要包括墩柱模板、钢筋安装、混凝土浇筑等工作。

墩柱高度为10米，墩面尺寸为2米×2米，共有3个墩柱。

二、施工方案1.材料准备(1)墩柱模板：采用钢模板，规格符合设计要求。

(2)钢筋：按照设计要求准备。

(3)混凝土：按照设计配比进行搅拌。

(4)保温材料、脱模剂、膨胀剂等。

2.预制墩柱模板搭设(1)对墩柱模板进行清洁，确保表面无杂物和污垢。

(2)将模板放置在指定位置，按照设计要求进行定位和固定。

(3)逐层安装墩柱模板，确保模板安装平整、稳固。

3.钢筋安装(1)根据设计要求，制作钢筋绑扎图纸。

(2)将预制好的钢筋放置在墩柱内部，按照绑扎图纸进行钢筋绑扎。

(3)检查钢筋是否符合设计要求，是否牢固。

4.模板支撑(1)根据设计要求，进行墩柱模板支撑的施工。

(2)根据模板的尺寸和高度，选取适当的支撑材料。

(3)按照支撑方案进行支撑安装。

5.混凝土浇筑(1)混凝土搅拌：按照设计要求进行混凝土配比，使用搅拌机进行搅拌。

(2)混凝土运输：采用卡车进行混凝土运输，确保运输过程中混凝土不泄漏、不分层。

(3)混凝土浇筑：按照设计要求进行混凝土浇筑，确保墩柱内部充实，无空洞和漏浆。

6.后续工作(1)混凝土凝固：经过一定时间的养护后，混凝土达到设计强度要求。

(2)模板拆除：在混凝土达到强度要求后，进行模板的拆除工作。

(3)清理工地：对施工现场进行清理，清除垃圾和杂物。

三、施工安全措施1.施工区域设置围挡，设立警示标志和安全标语。

2.施工现场设立专职安全员，负责安全管理。

3.工人必须穿戴好安全帽、安全鞋等防护用品，并接受安全培训。

4.搭设脚手架时，遵循搭设规范，保证搭设牢固、稳定。

5.混凝土运输过程中，采取防止泄漏措施，保证运输安全。

6.钢筋绑扎过程中，采取防止扎伤措施，保障工人人身安全。

7.混凝土浇筑时，加强现场管理，确保浇筑过程安全。

四、质量控制1.根据设计要求进行施工，确保墩柱尺寸和形状准确。

墩柱脚手架施工方案

墩柱脚手架施工方案

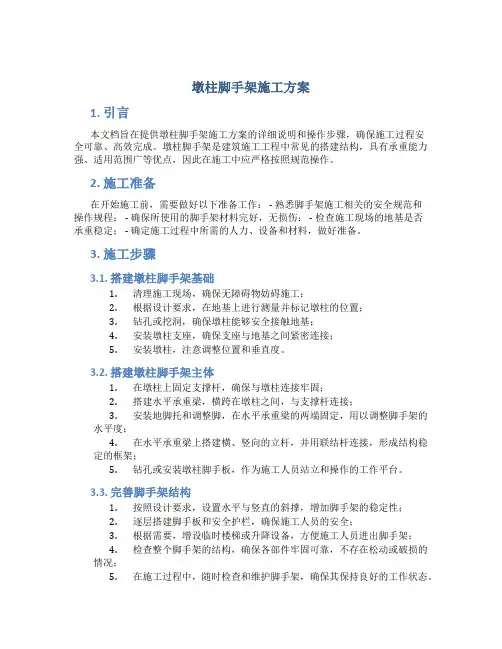

墩柱脚手架施工方案1. 引言本文档旨在提供墩柱脚手架施工方案的详细说明和操作步骤，确保施工过程安全可靠、高效完成。
